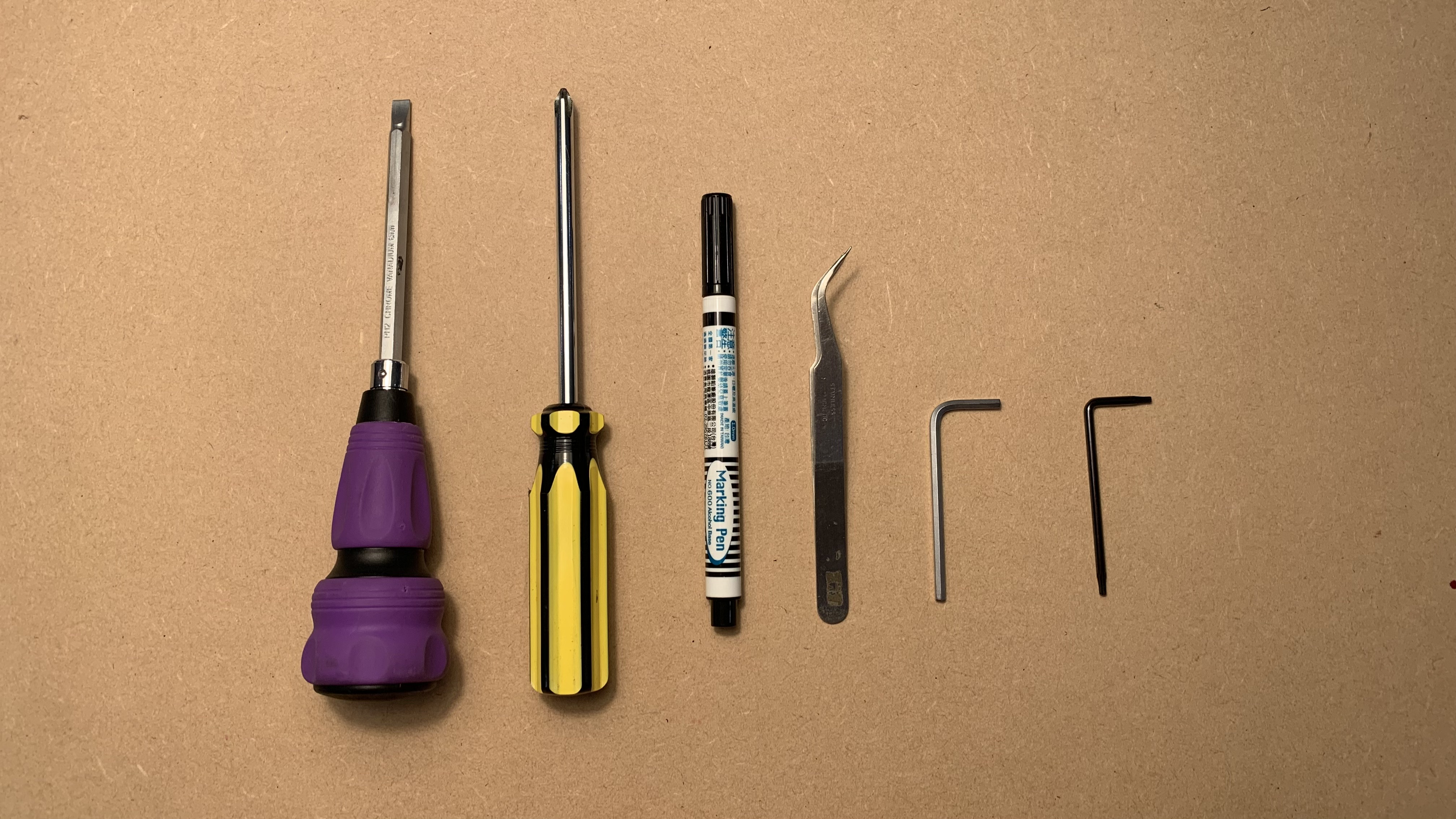

Herramientas
Conductor Torx T8
llave Allen de 3 mm
Destornillador phillips
Rascador o destornillador de cabeza plana
Rotulador
Pinzas
______________
Paso 1 -
Apague la máquina, retire el cable de alimentación y dé la vuelta a la máquina.
______________

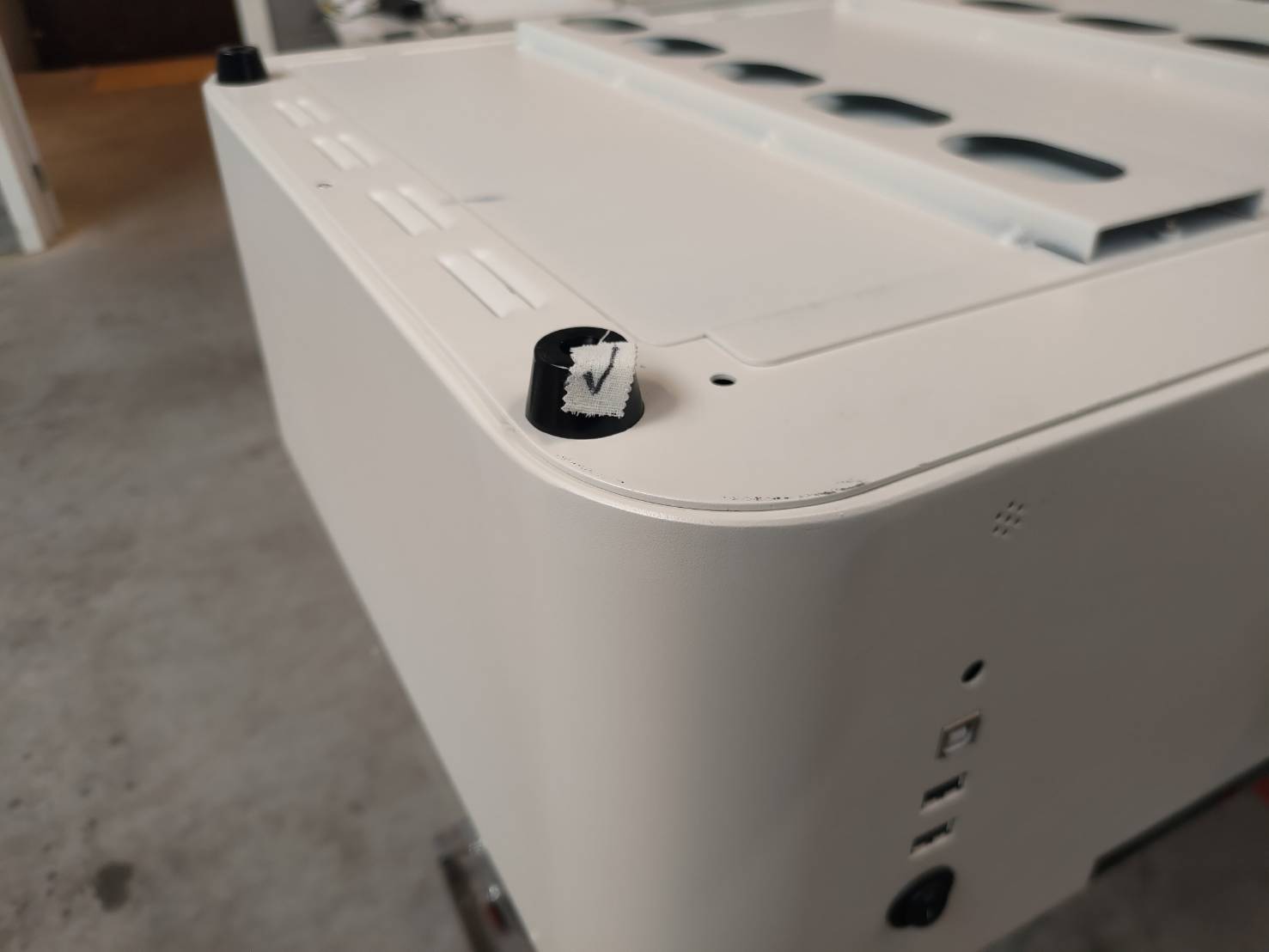

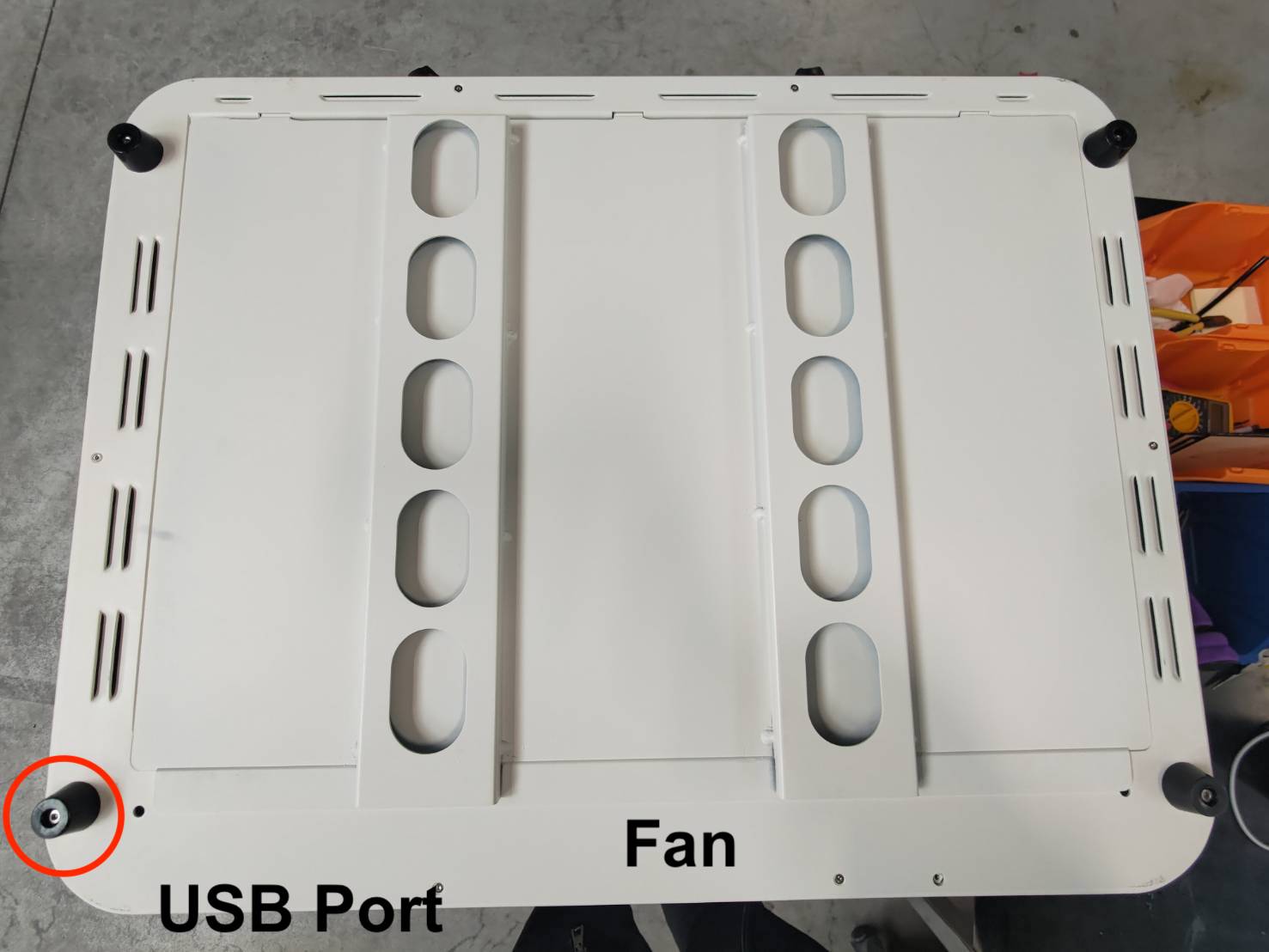

Paso 2: Marque el pie de goma y atorníllelo cerca del puerto USB
El propósito de marcar es que el tornillo de este pie sea más corto que otros y tenga que estar en la misma posición.
______________

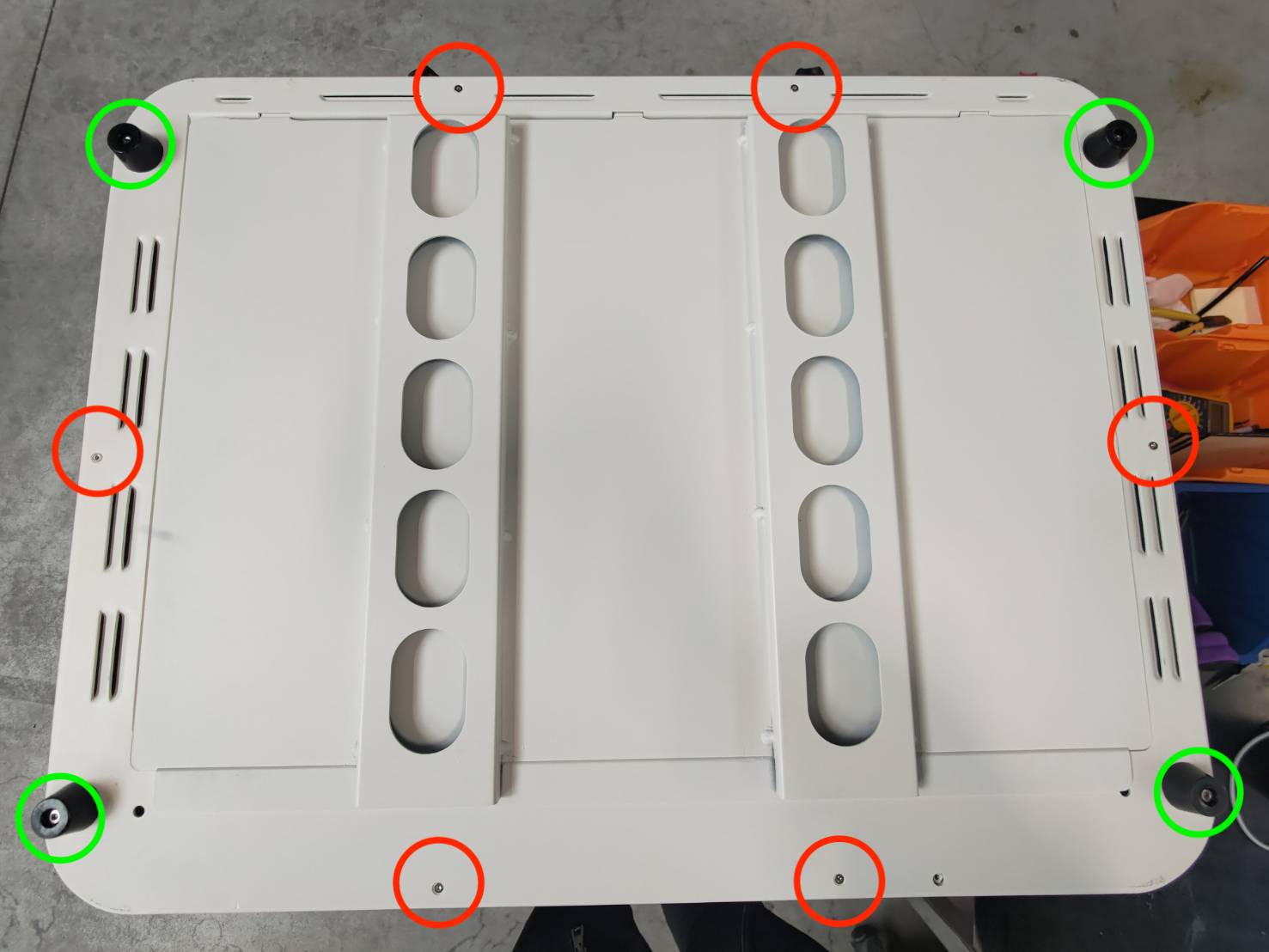

Paso 3-Desatornille estos tornillos inferiores
Tornillo T8 x 6 piezas screw tornillo hexagonal de 3 mm x 4 piezas
______________
Paso 4: Voltee la máquina y desatornille los tornillos laterales
Tornillo T8 x 2 piezas
______________

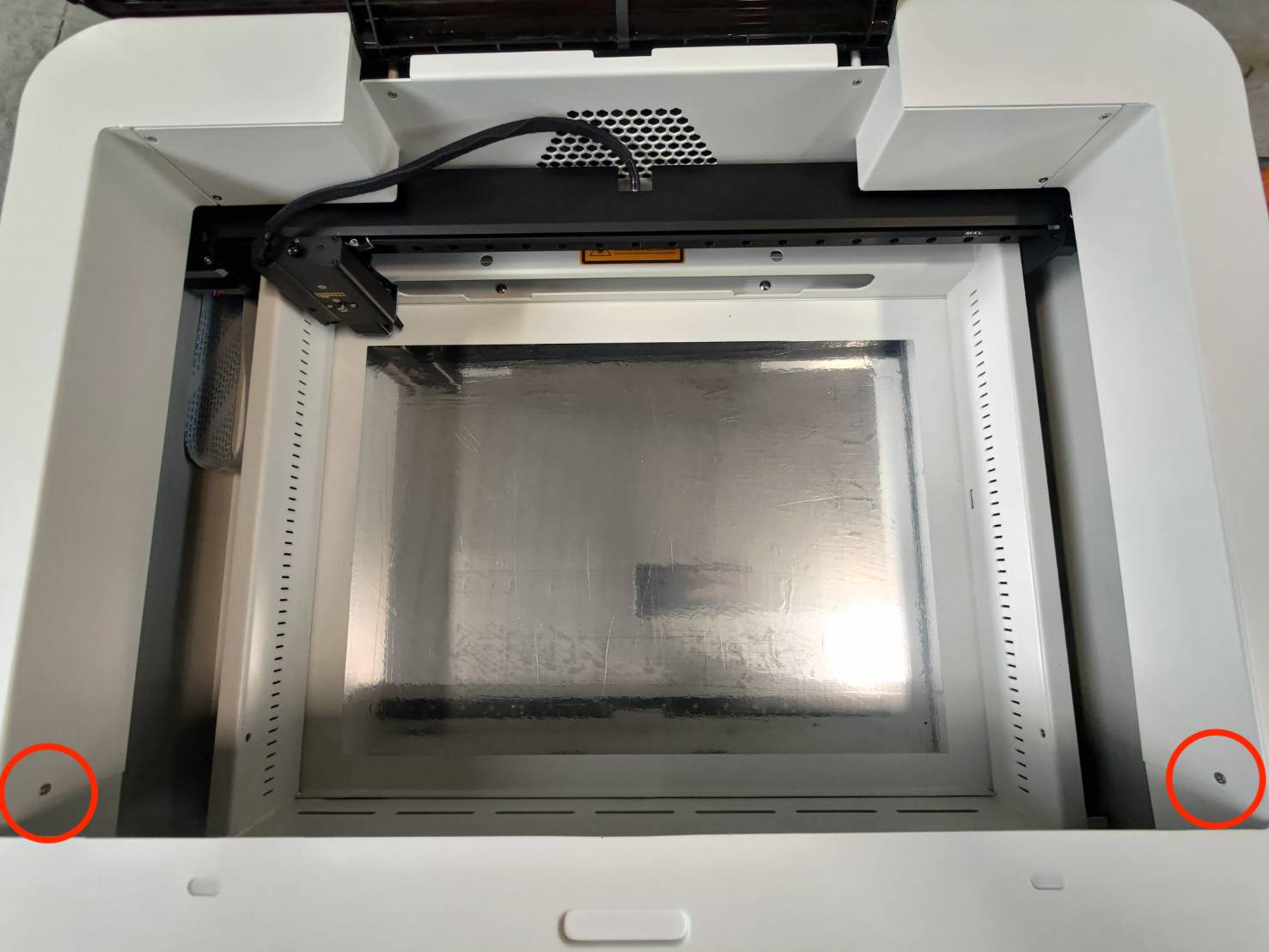

Paso 5: Marque los orificios de los tornillos en ambos lados con el bolígrafo
El propósito es recordarte que los lados marcados estarán orientados hacia el área de trabajo al ensamblar.
______________

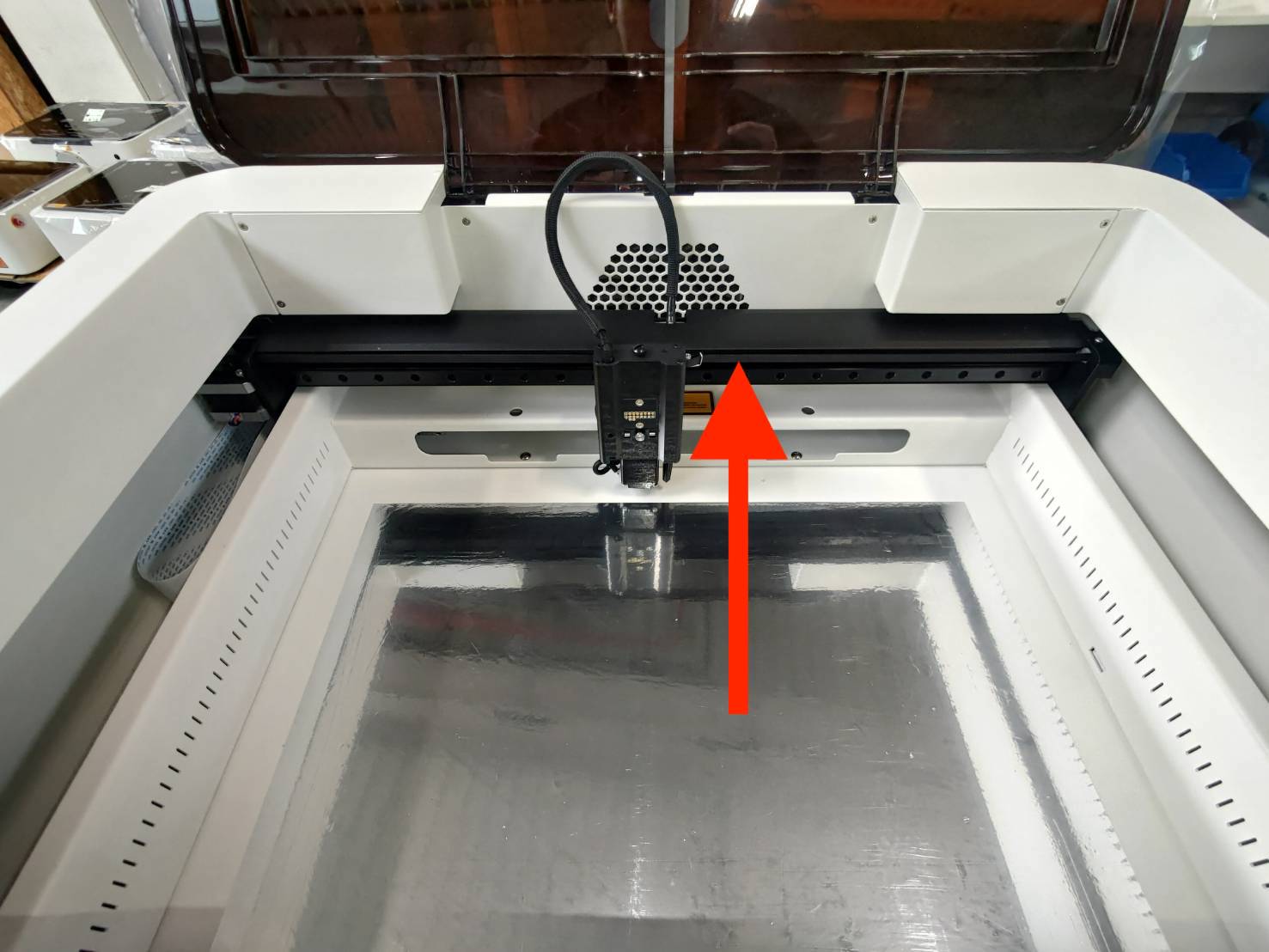

Paso 6: Mueva el asiento del módulo hacia el ventilador hasta el final
______________
Paso 7 -

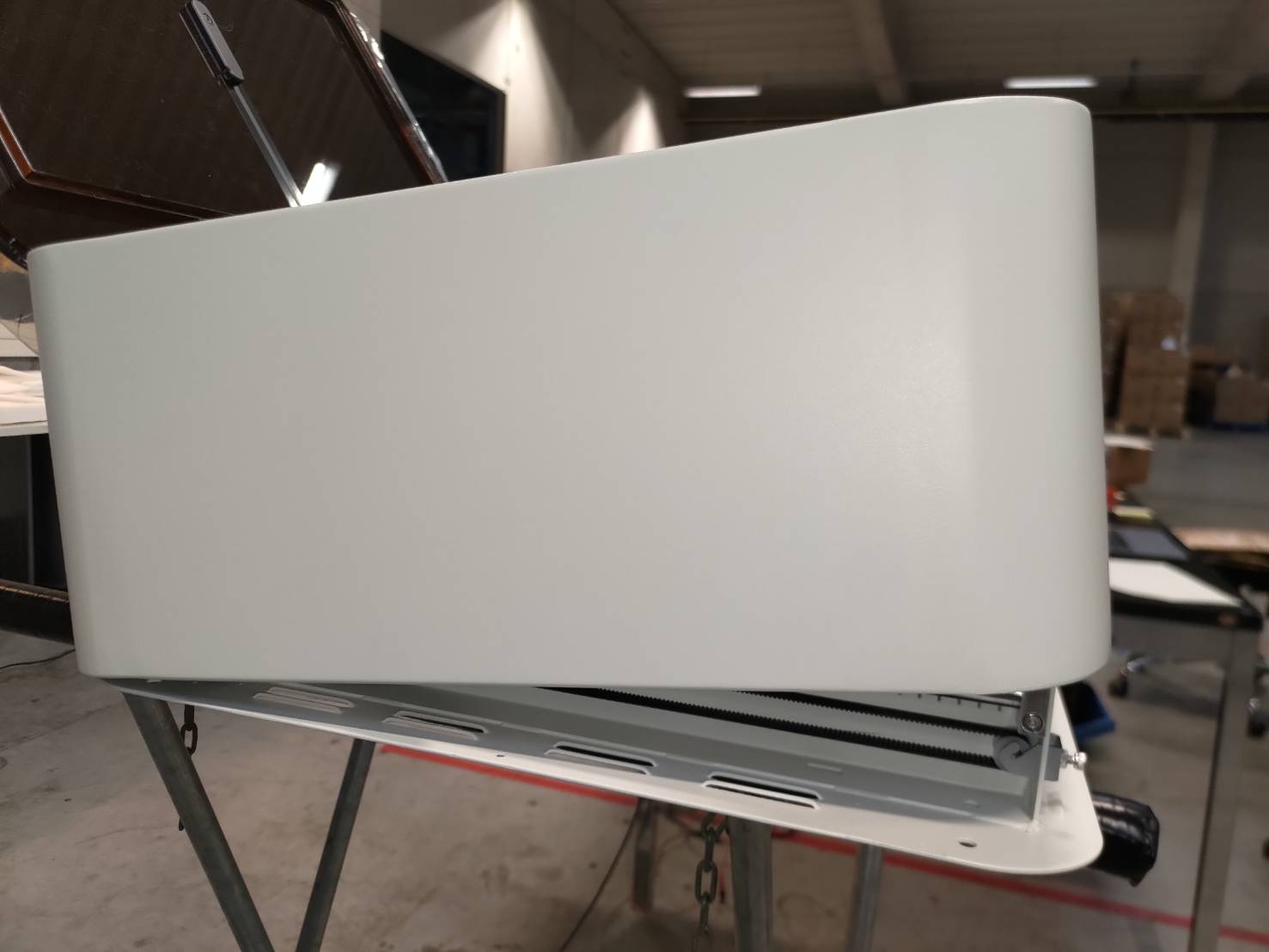

Levante el marco superior con ambas manos y colóquelo sobre los montantes.
(Tenga cuidado de que los cables no se atasquen en los marcos.)

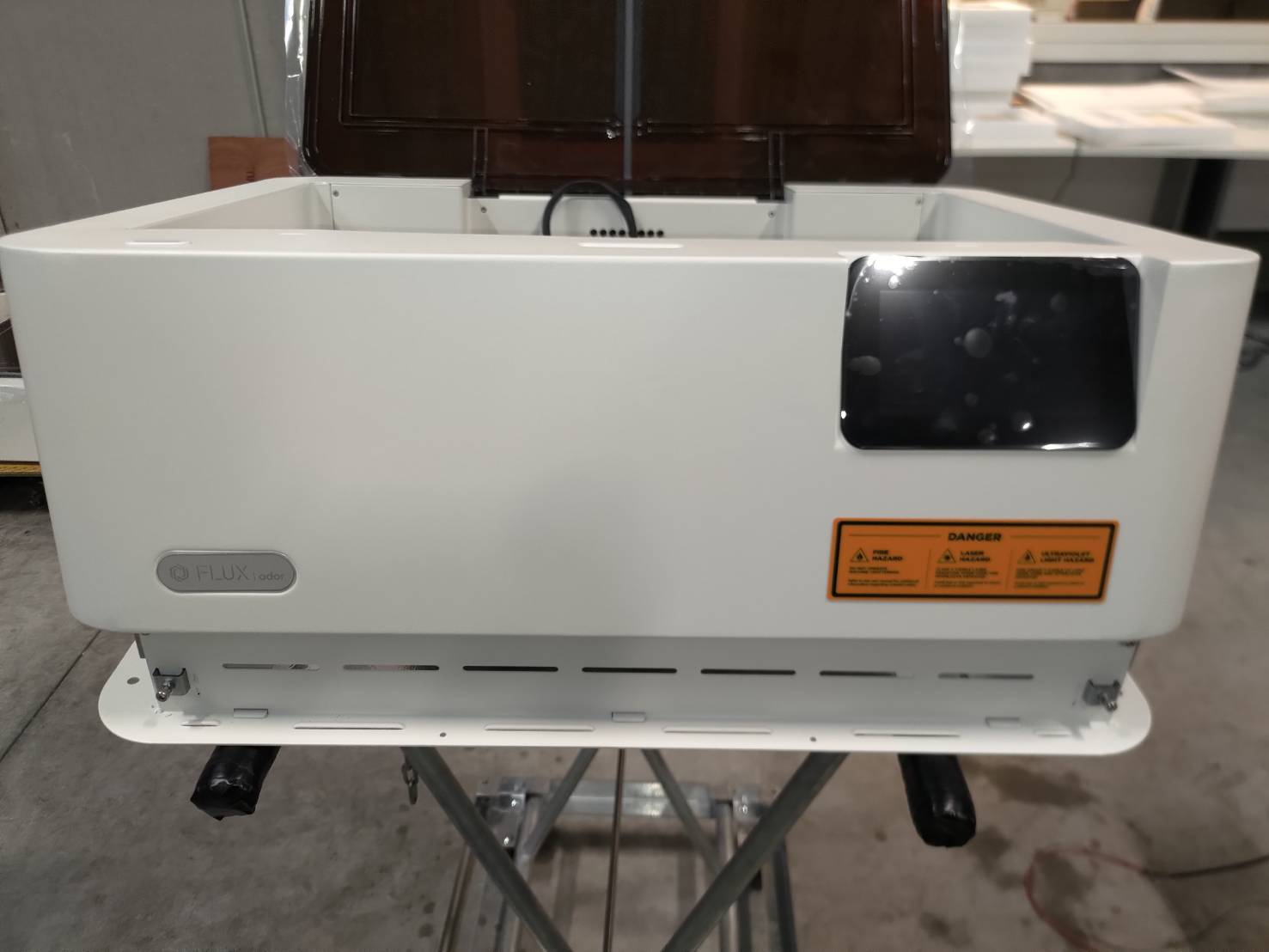

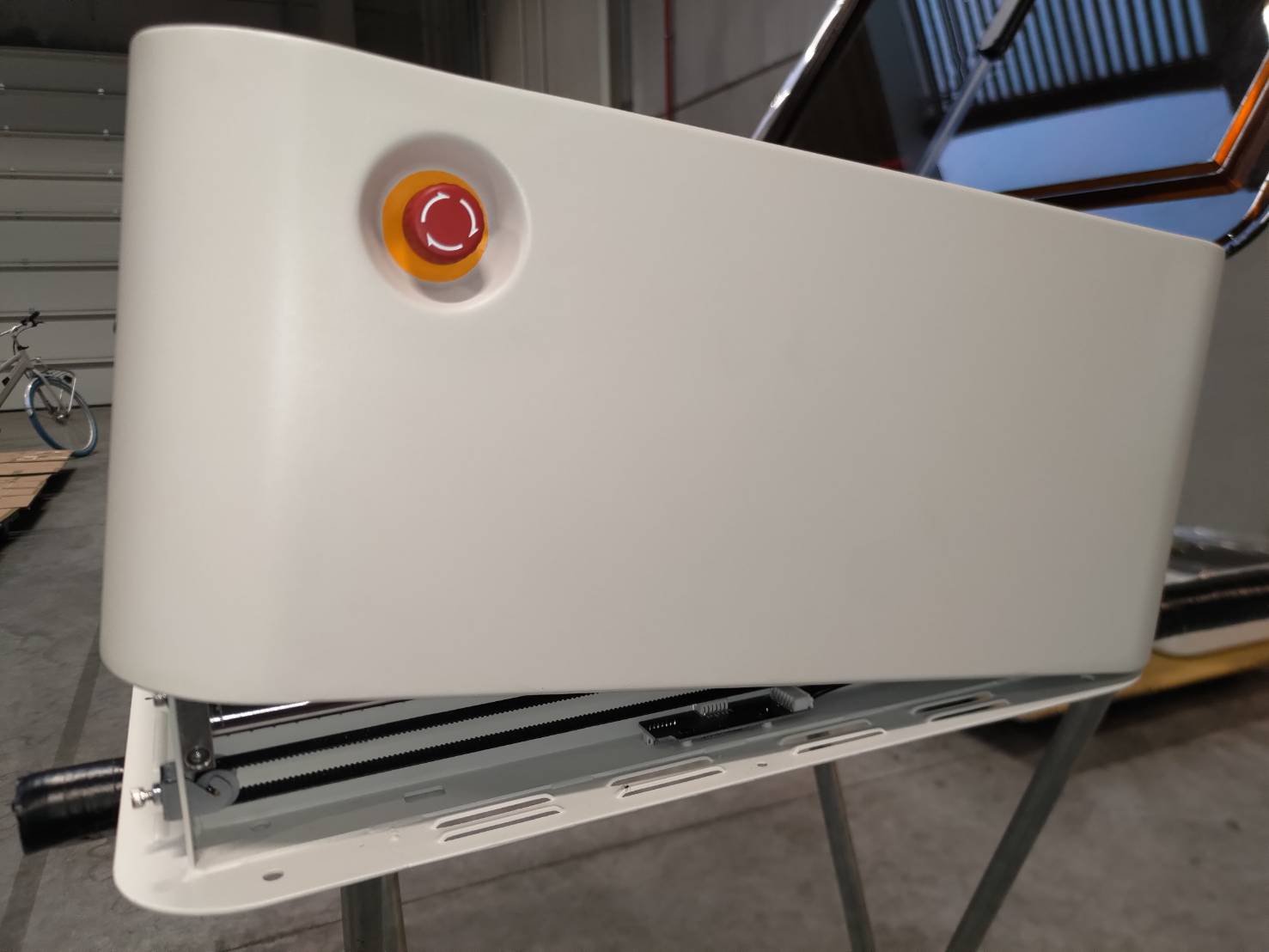

Ejemplo de marco sentado en los montantes:

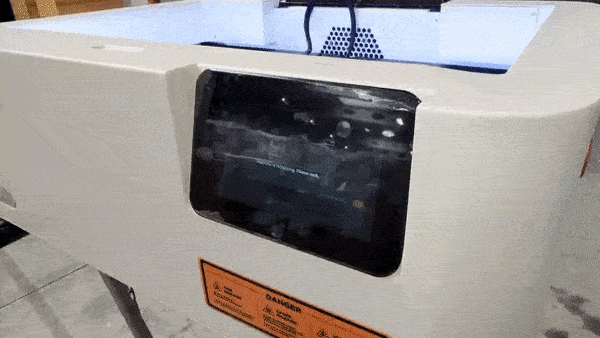

Video de ejemplo de elevación (El video fue filmado dentro de la máquina)：
______________

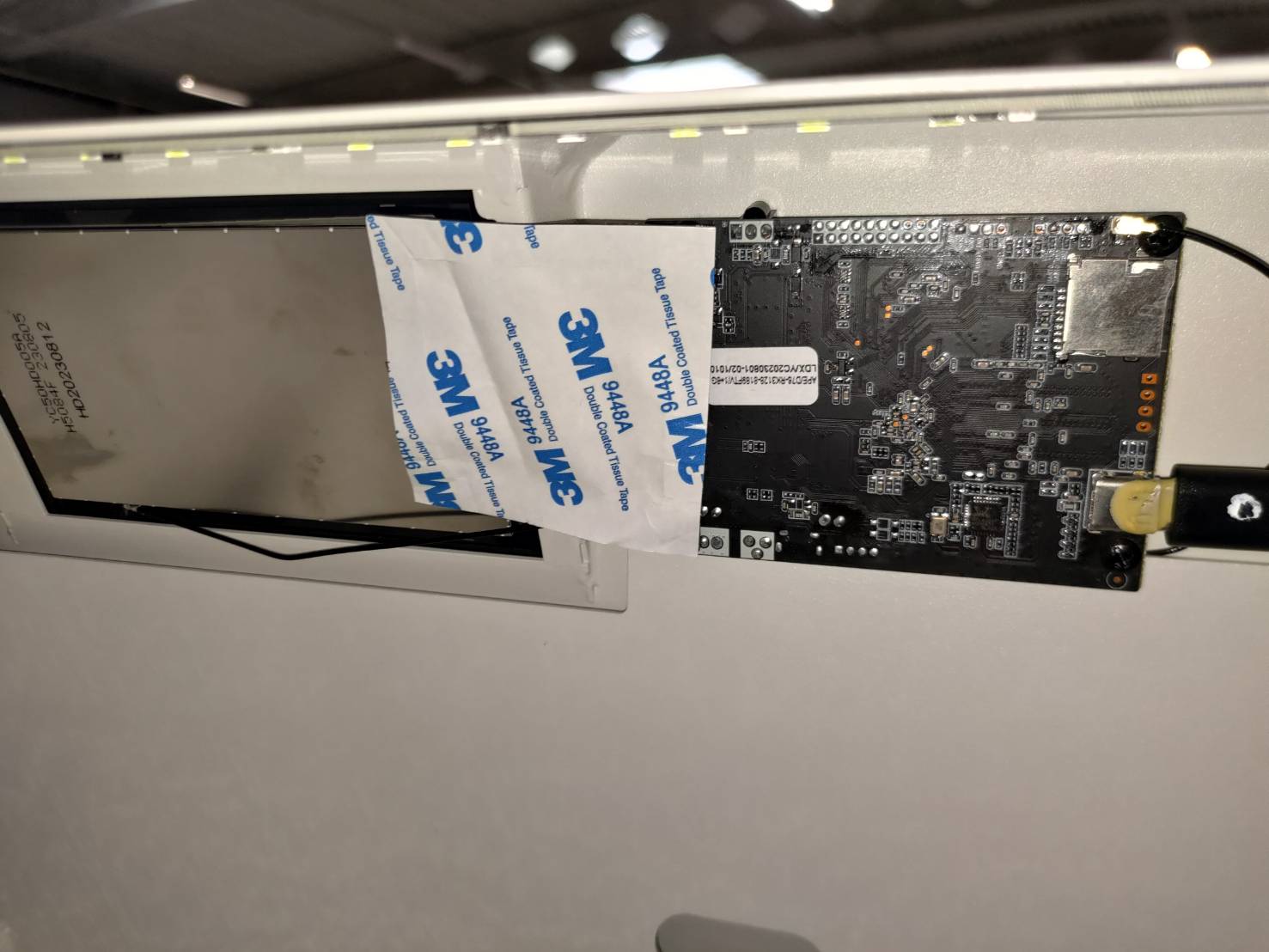

Paso 8-Dobla la cinta de espuma 3M hacia la pantalla
______________

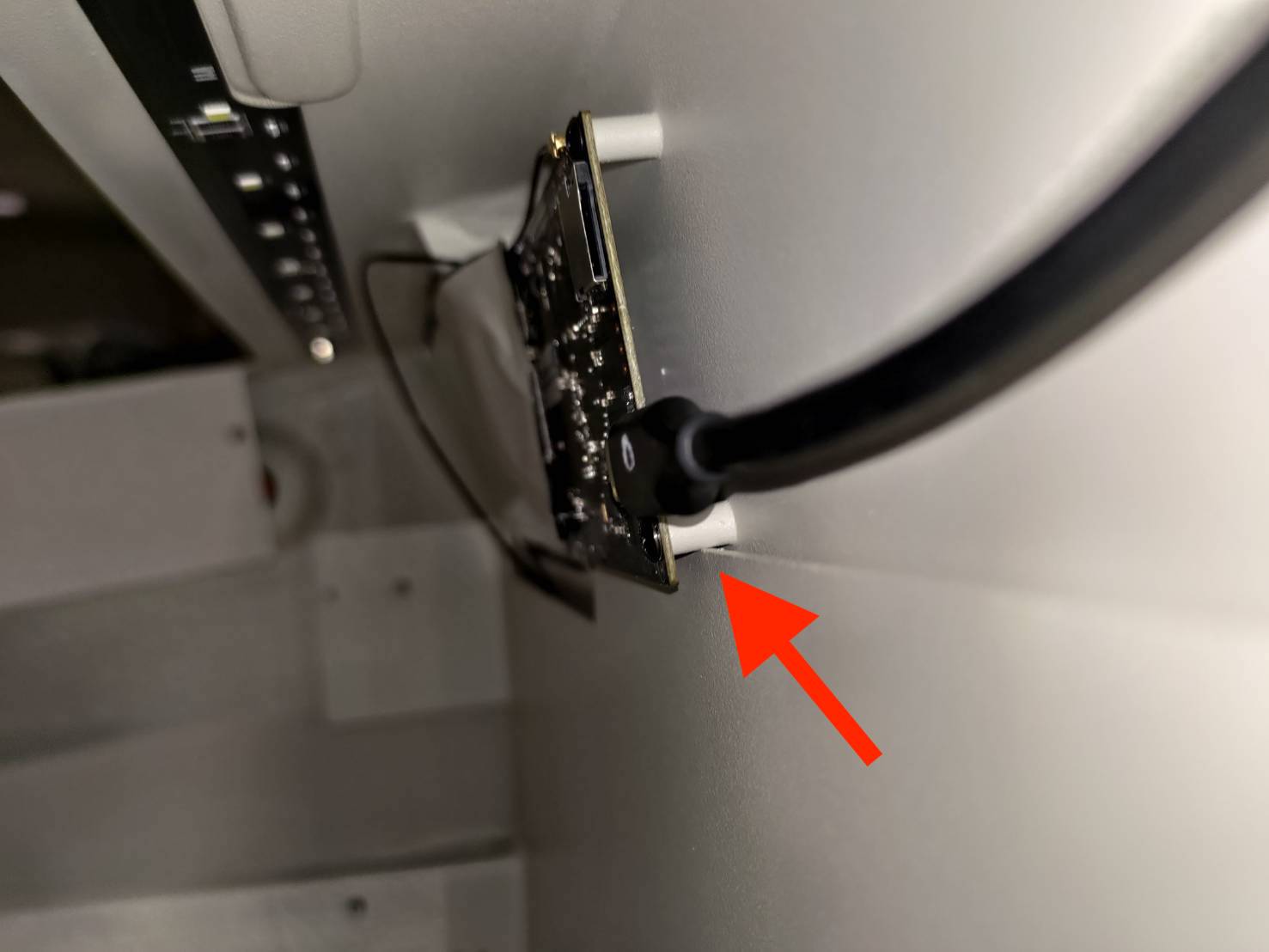

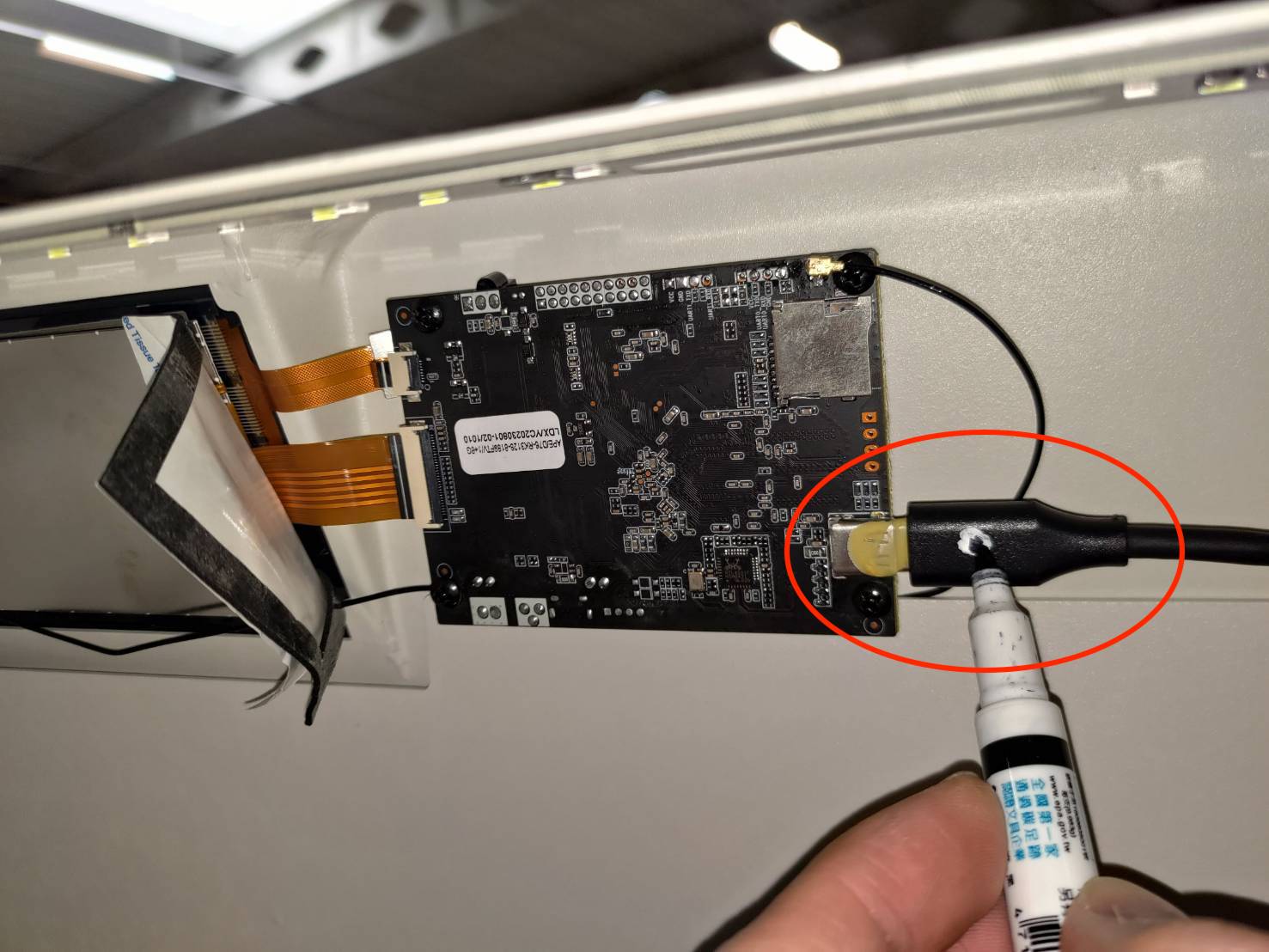

Paso 9: Marque el cable USB-C
La razón es que el USB-C debe enchufarse en la dirección correcta, por lo que la dirección original se conocerá marcando al ensamblar. (El lado marcado debe mirar hacia el área de trabajo.)
______________
Paso 10 -
Tome una fotografía para registrar todas las posiciones originales de los cables.
El propósito es recordar las posiciones de los cables para volver a conectarlos correctamente.
______________

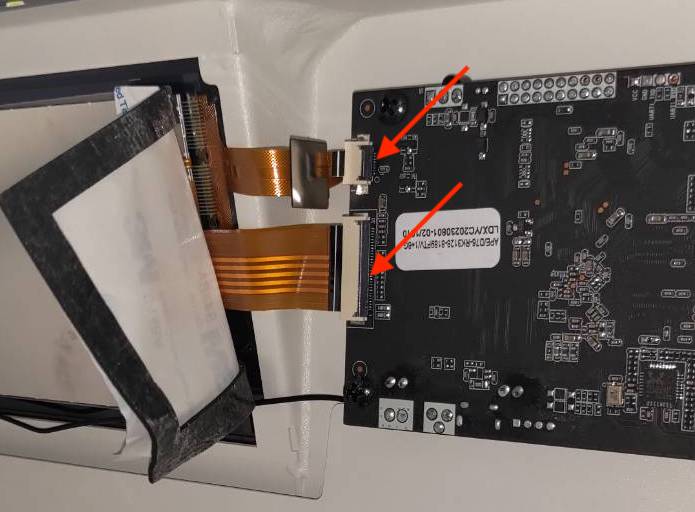

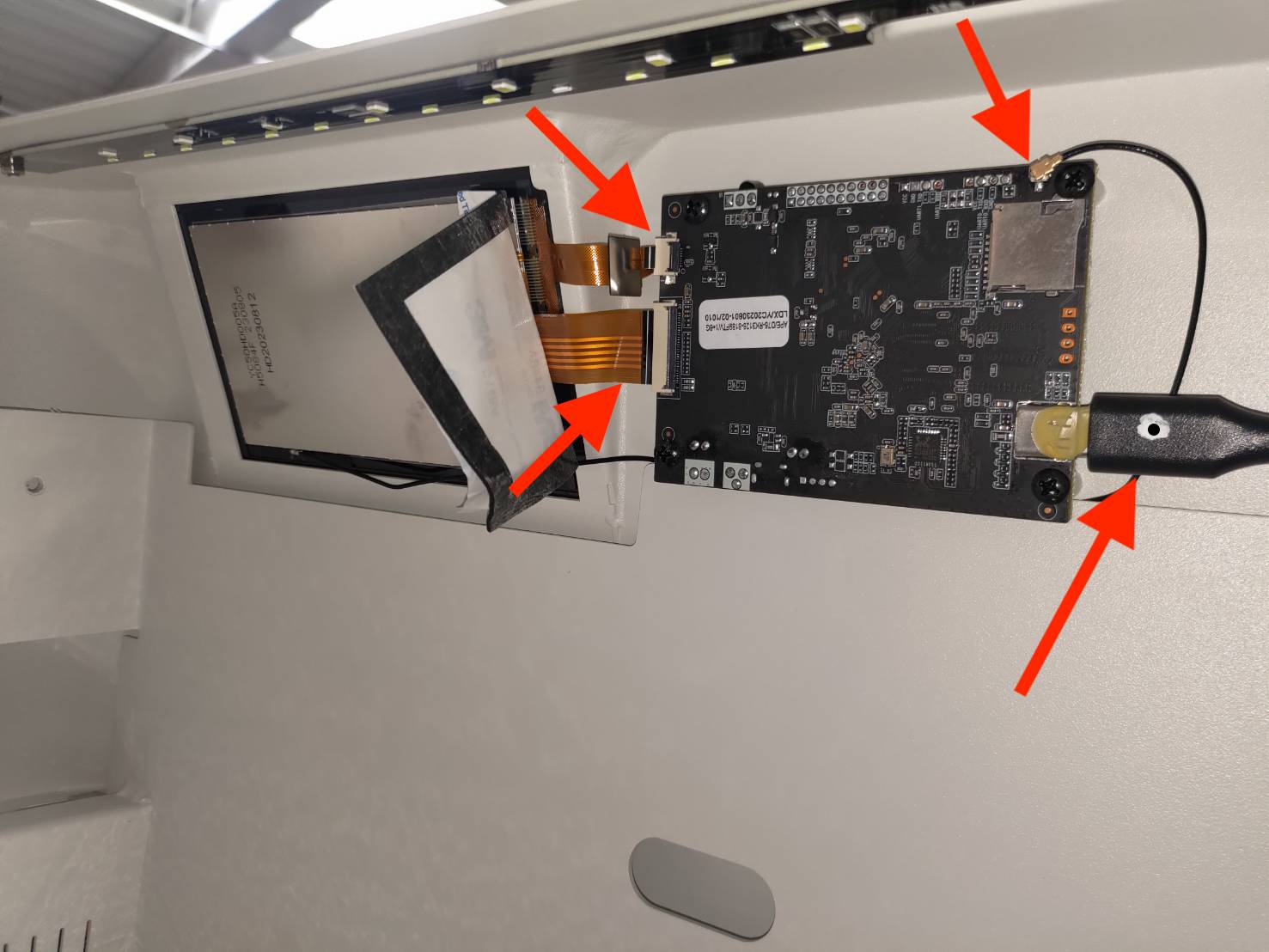

Paso 11: Retire los cables planos, USB-C y la antena WIFI
Tenga en cuenta que para los cables planos, hay clips que bloquean los cables, abra los clips para quitar los cables planos.

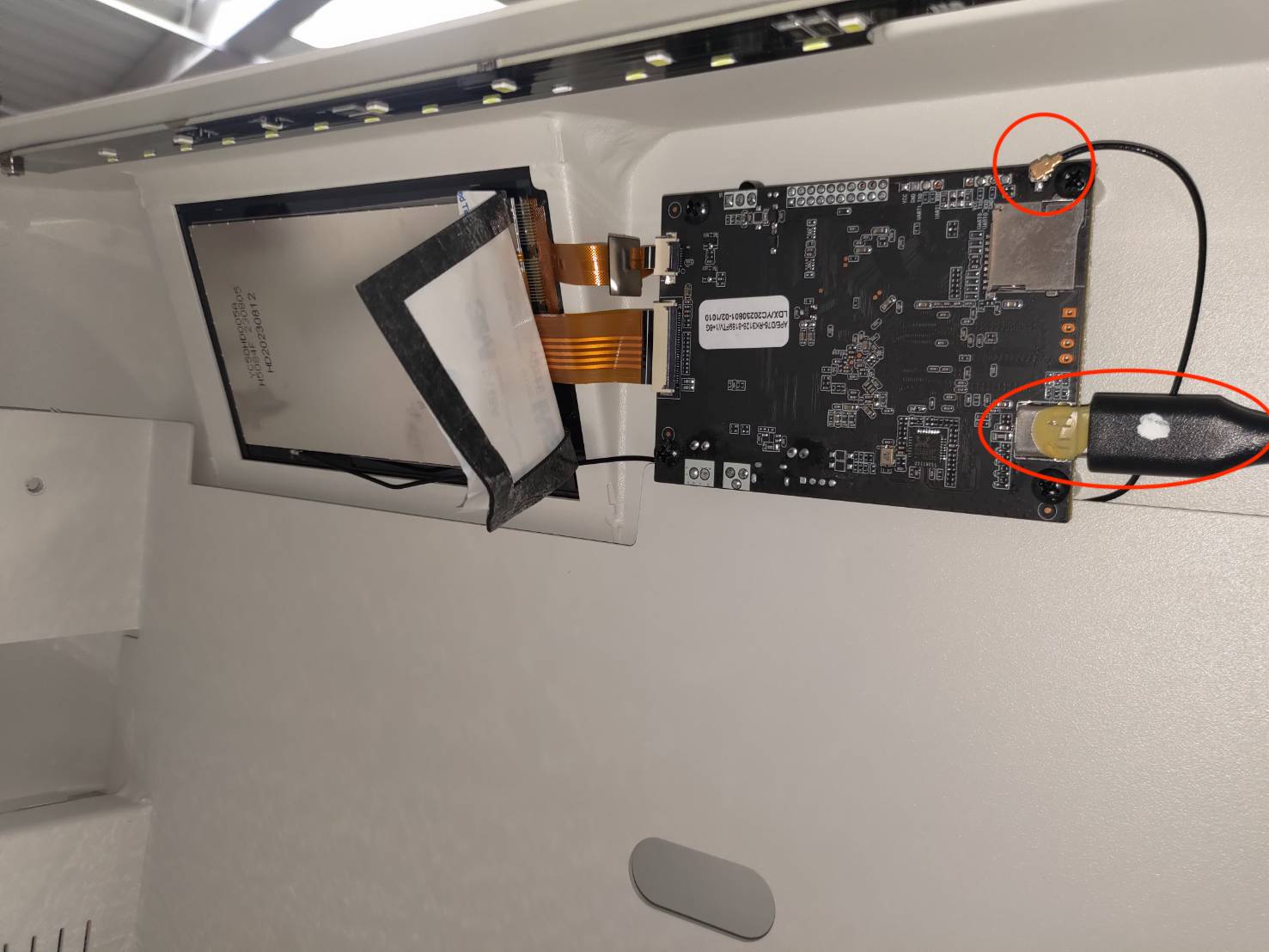

Ubicaciones de antenas USB-C y WIFI：
Todo eliminado：
______________

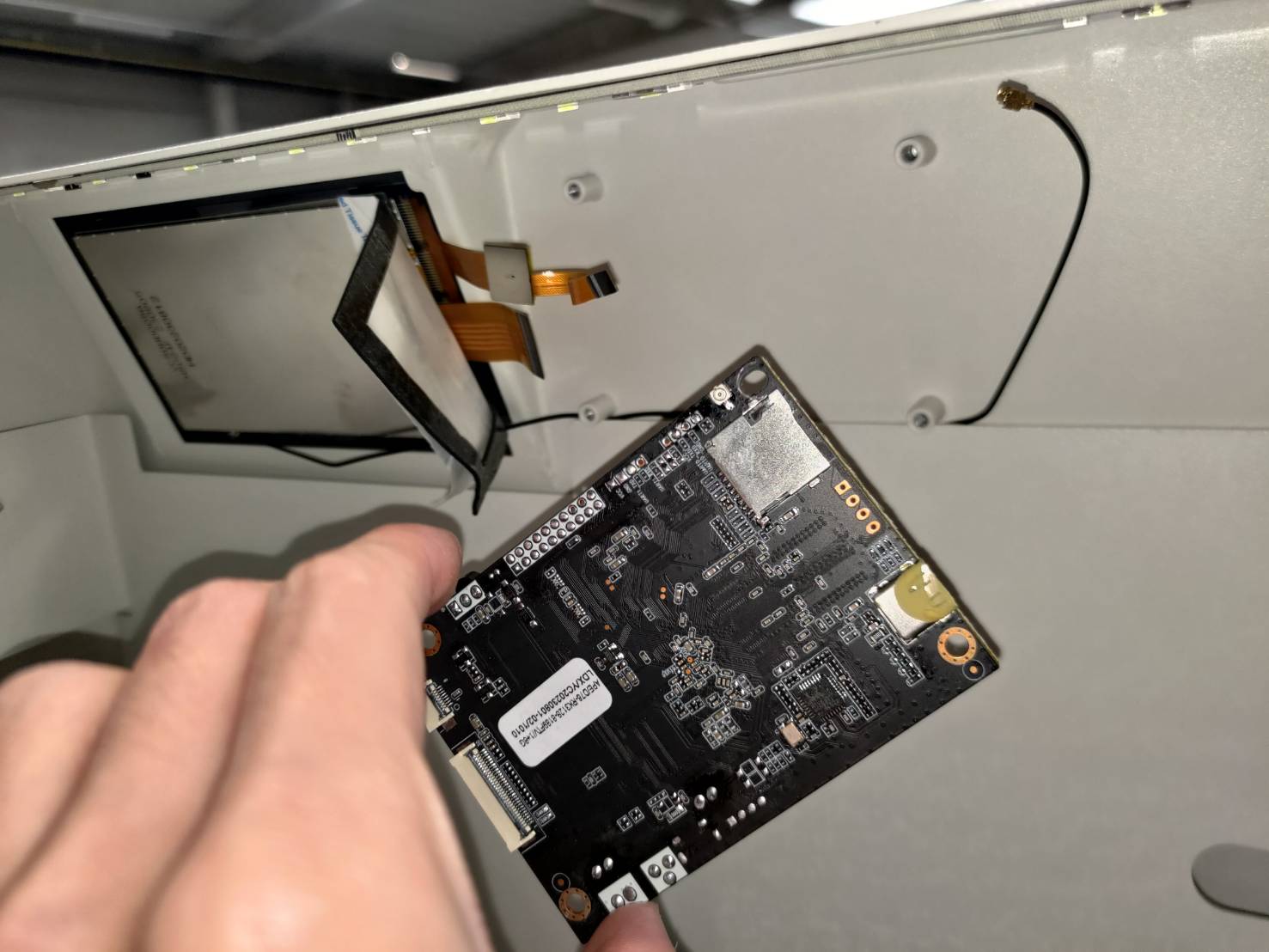

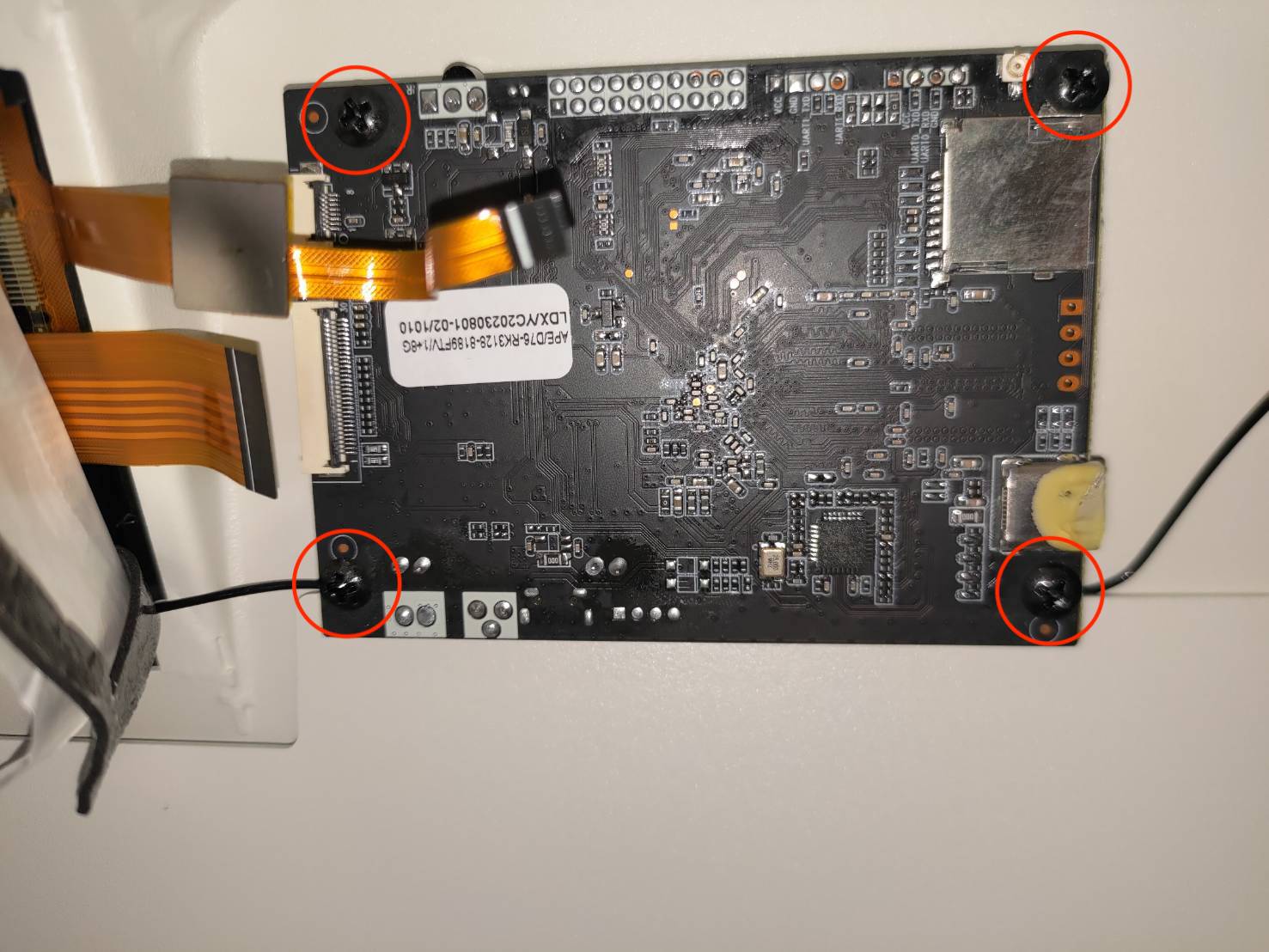

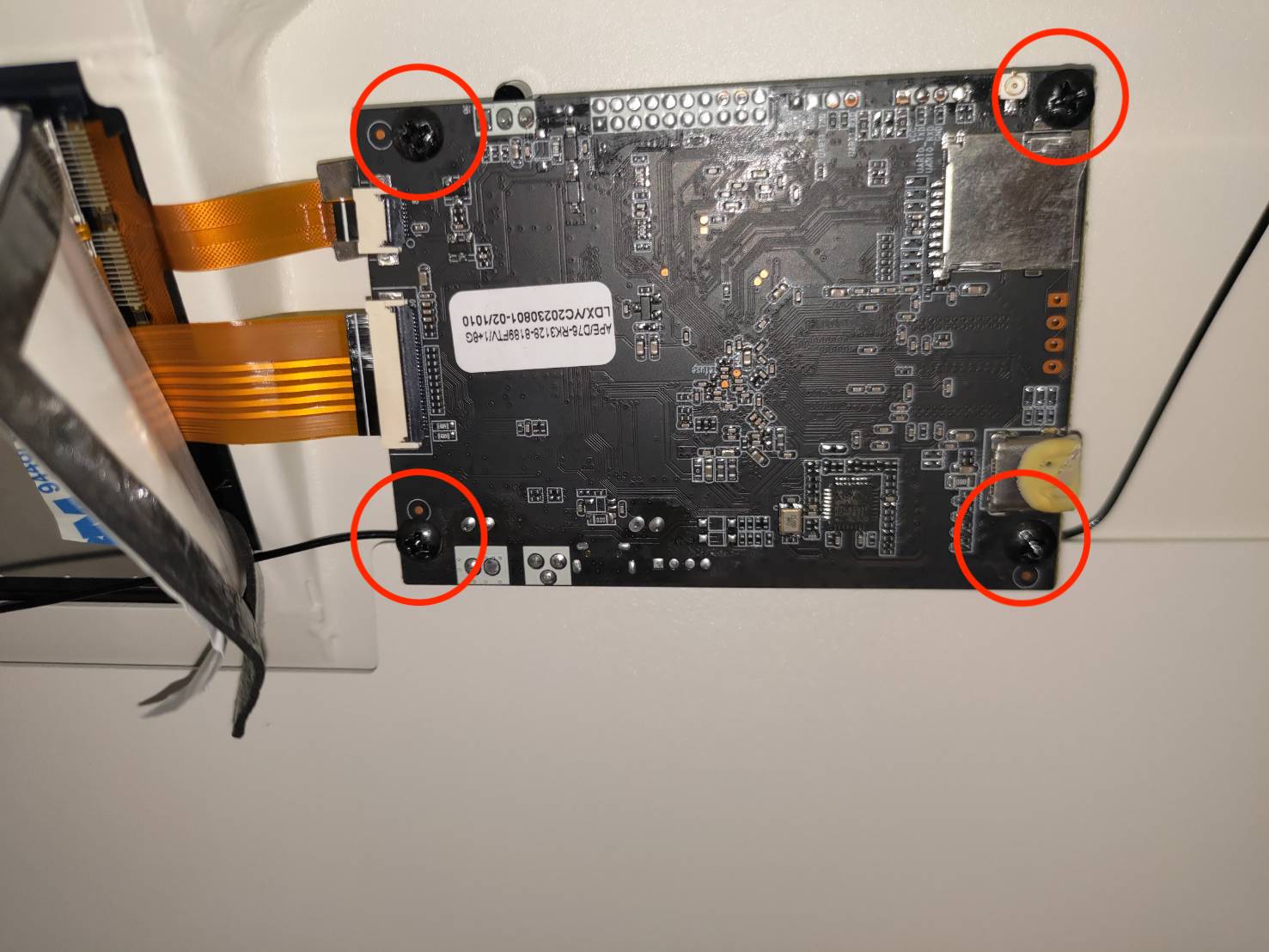

Paso 12: Desatornille estos tornillos Phillips para quitar la placa RK
______________

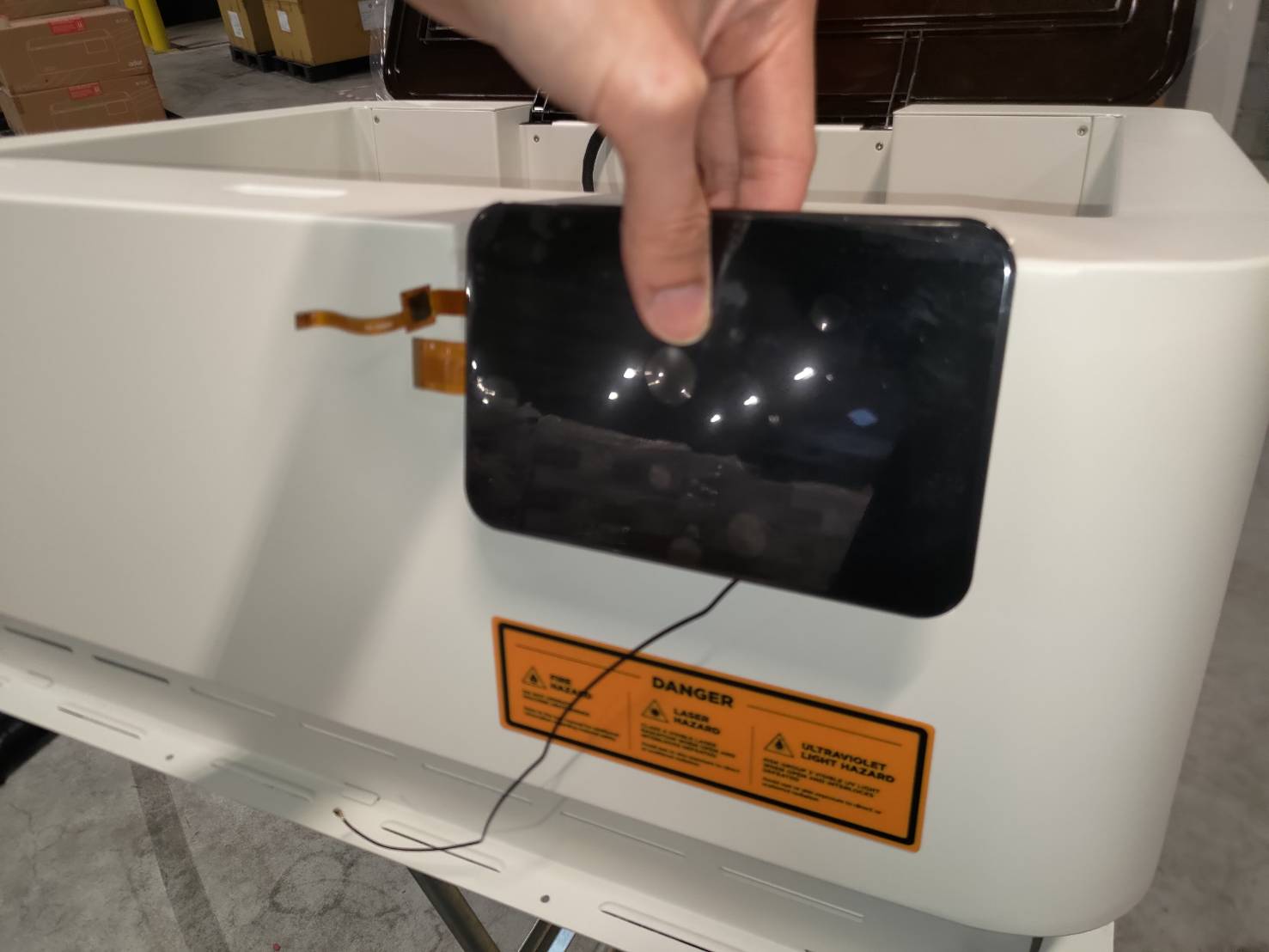

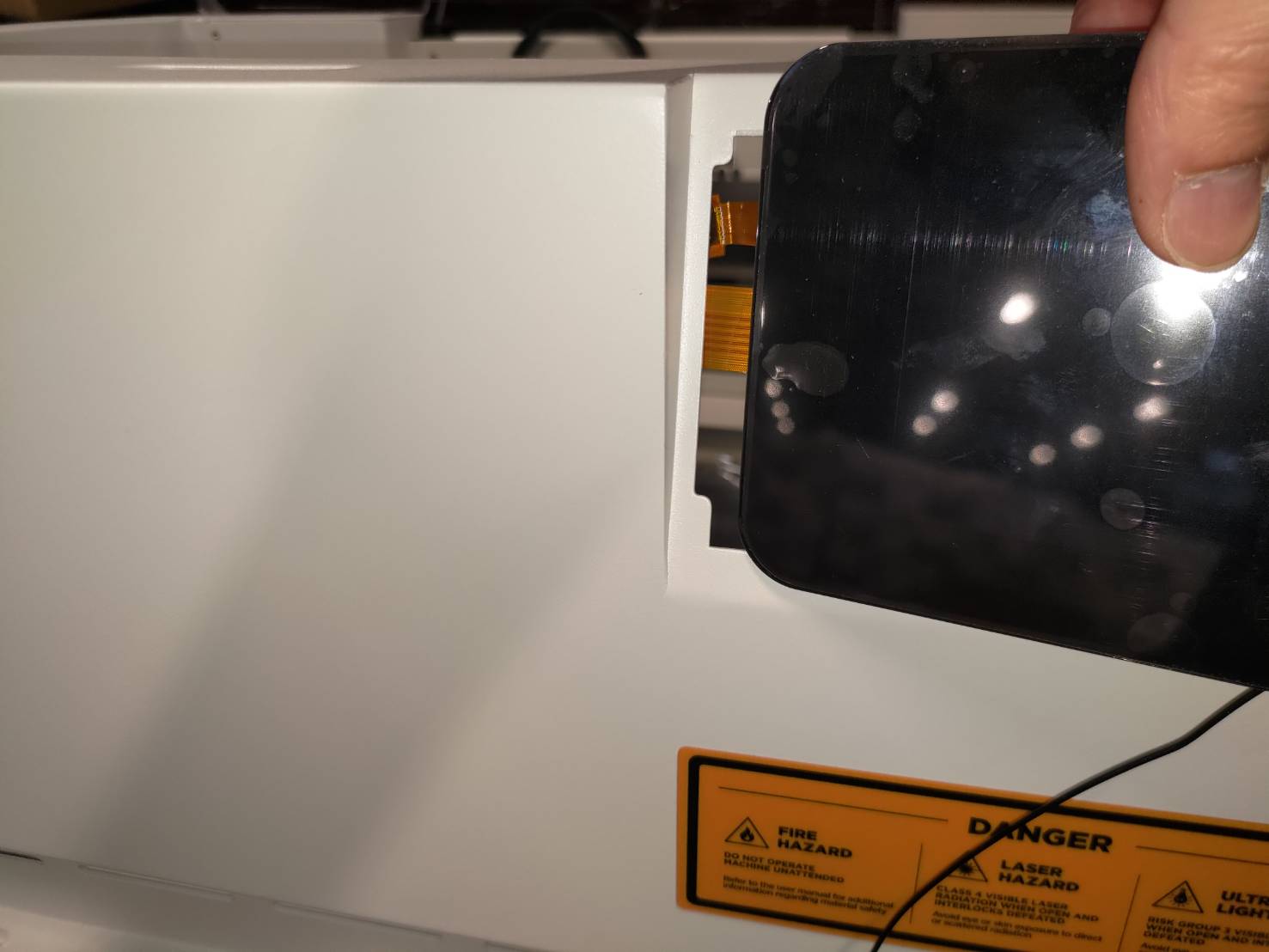

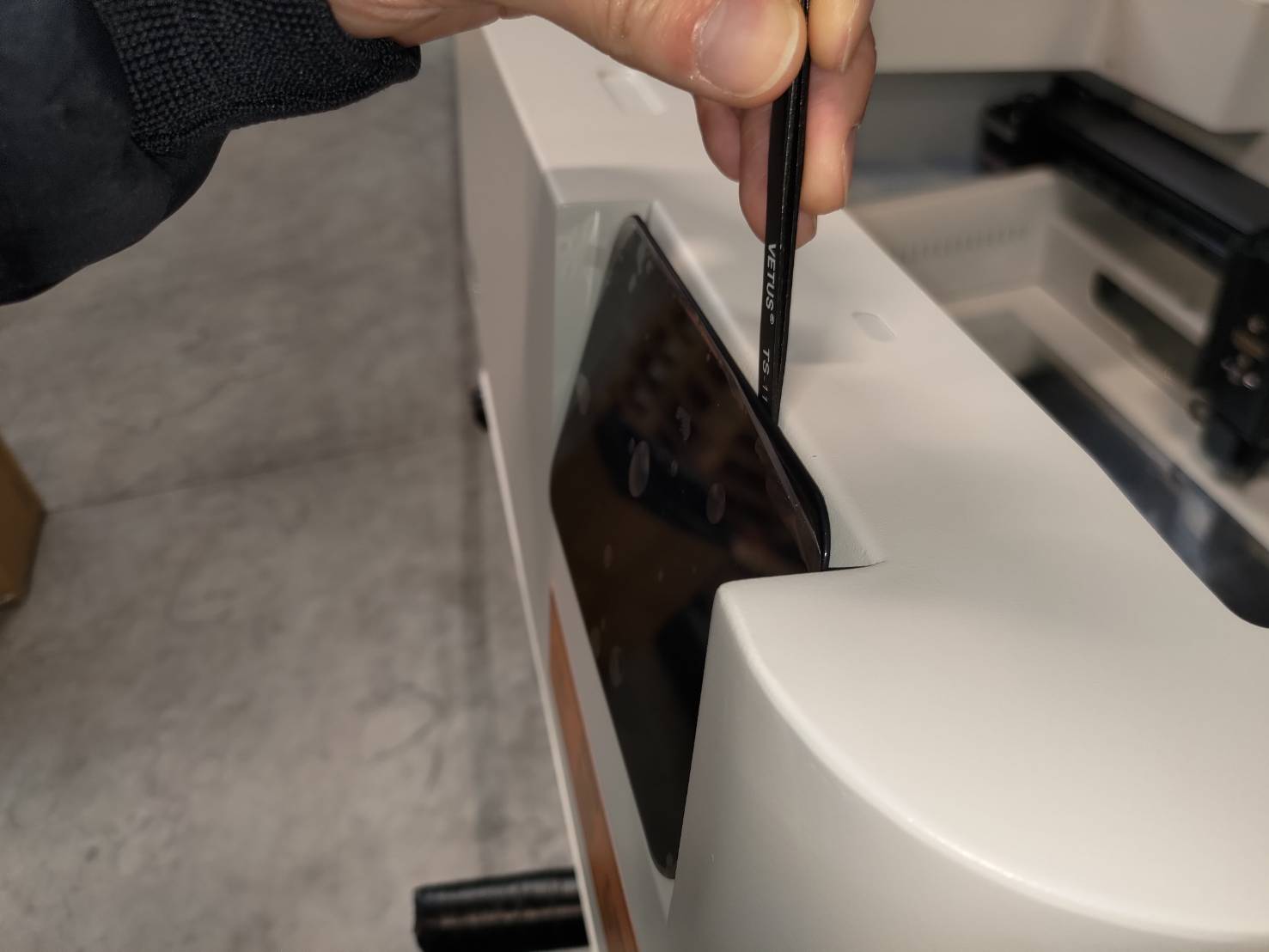

Paso 13: Use un raspador o un destornillador de cabeza plana para sacar la pantalla
______________

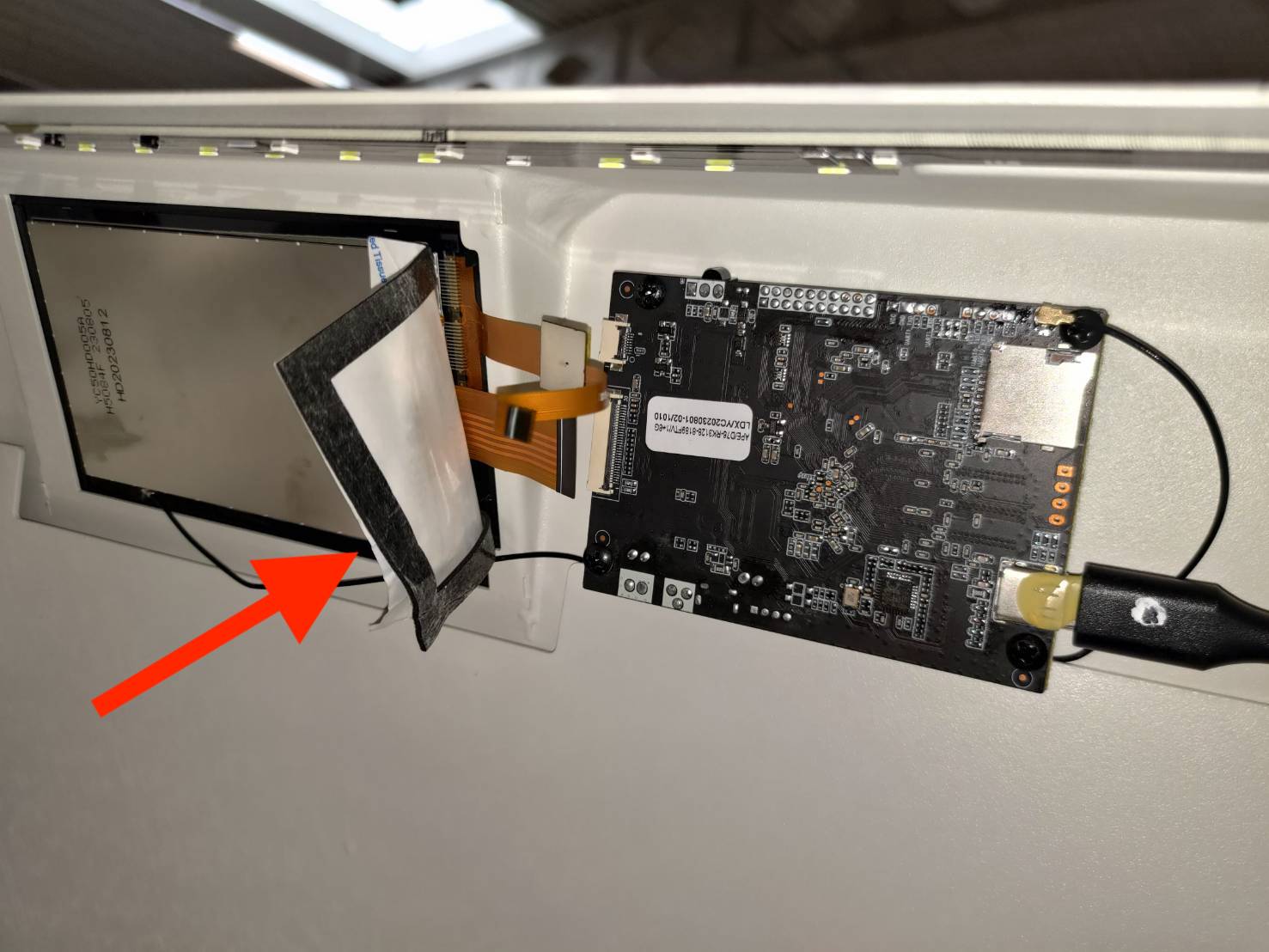

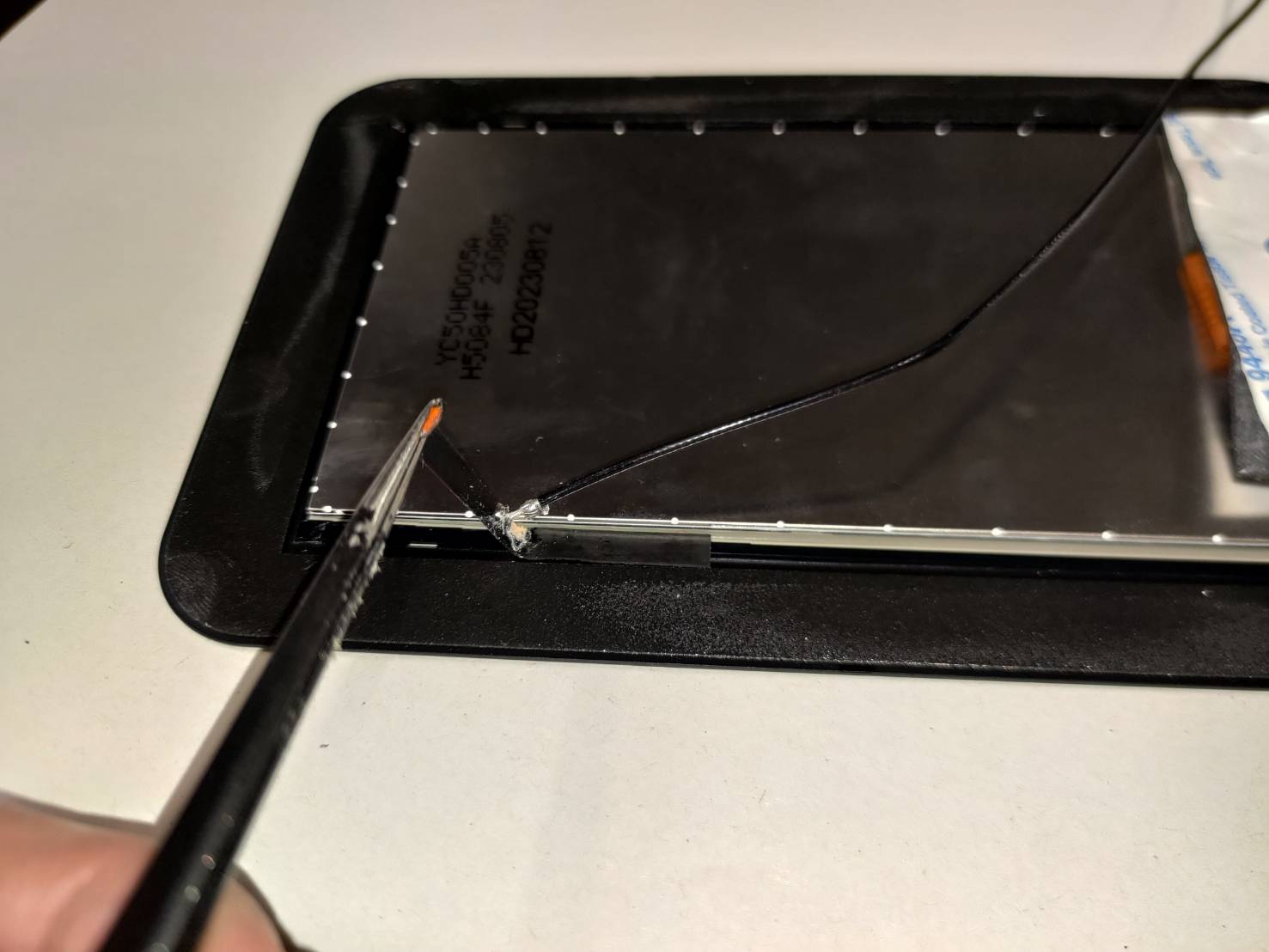

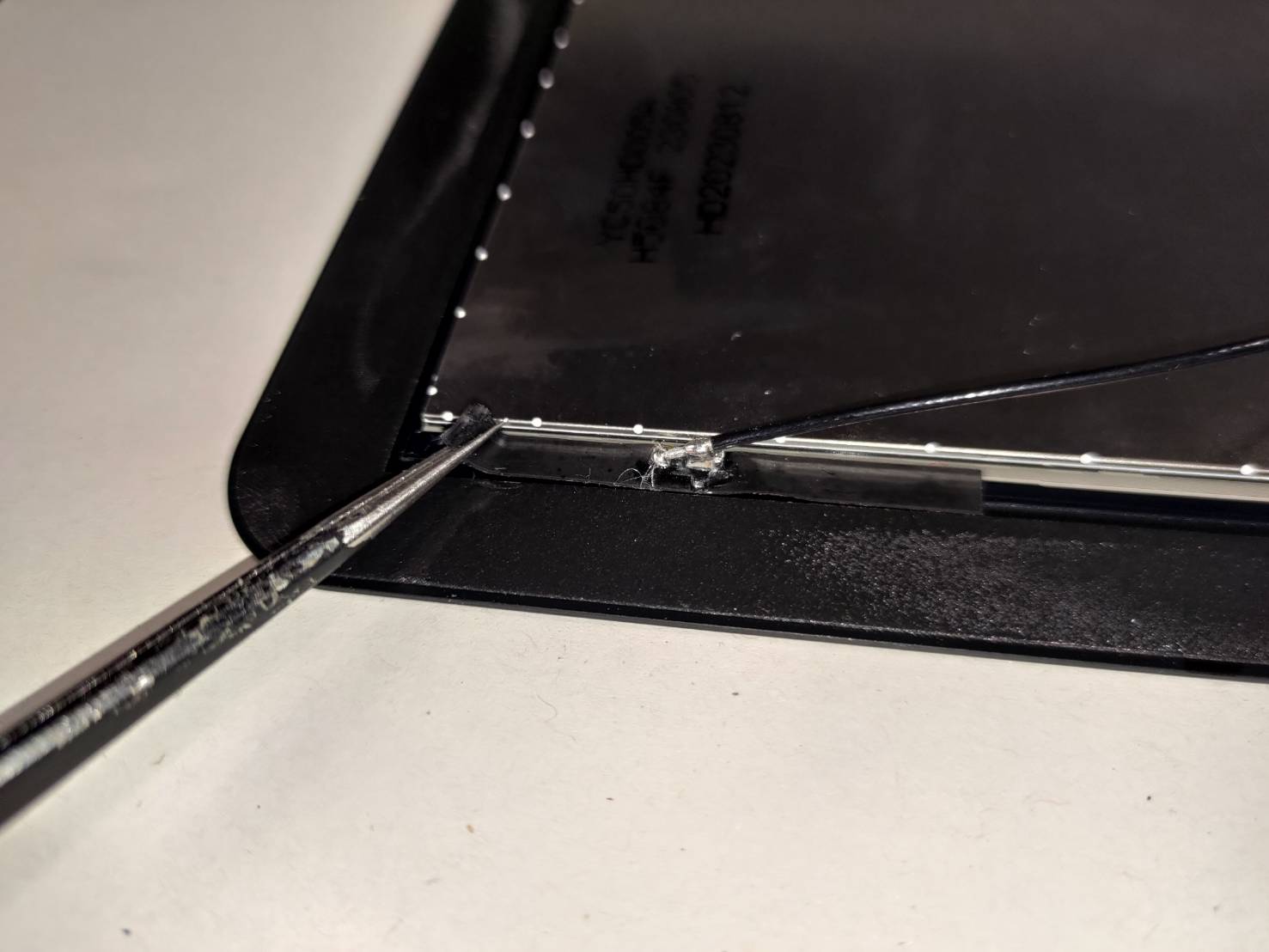

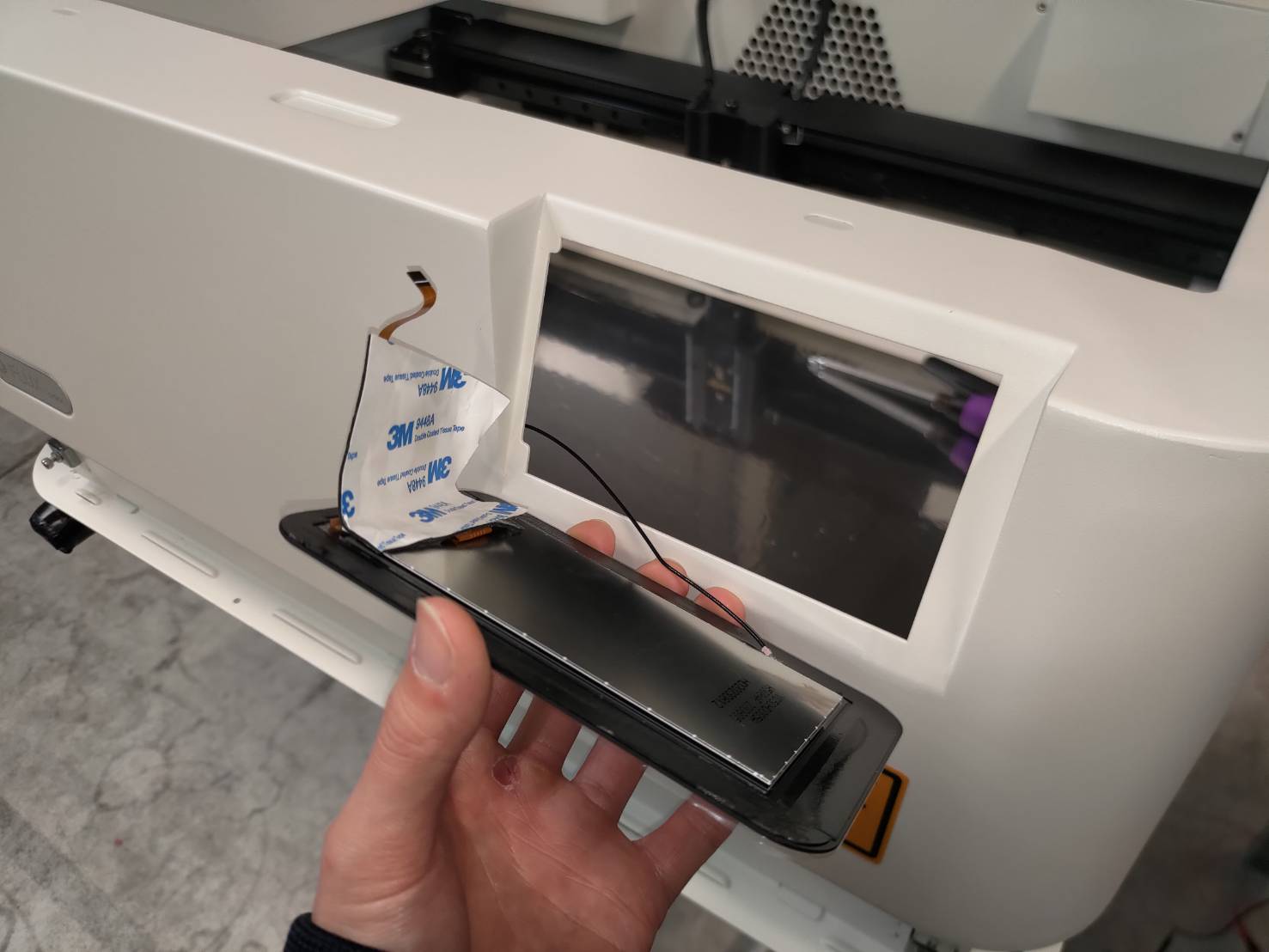

Paso 14: Use pinzas para quitar la antena WIFI junto con su cinta de la pantalla vieja y guárdela para una acción posterior.
______________
Paso 15: Retire la cinta de espuma 3M y guárdela para una acción posterior
(Si la nueva pantalla viene con cinta de espuma, omita este paso.)
______________
Paso 16 -

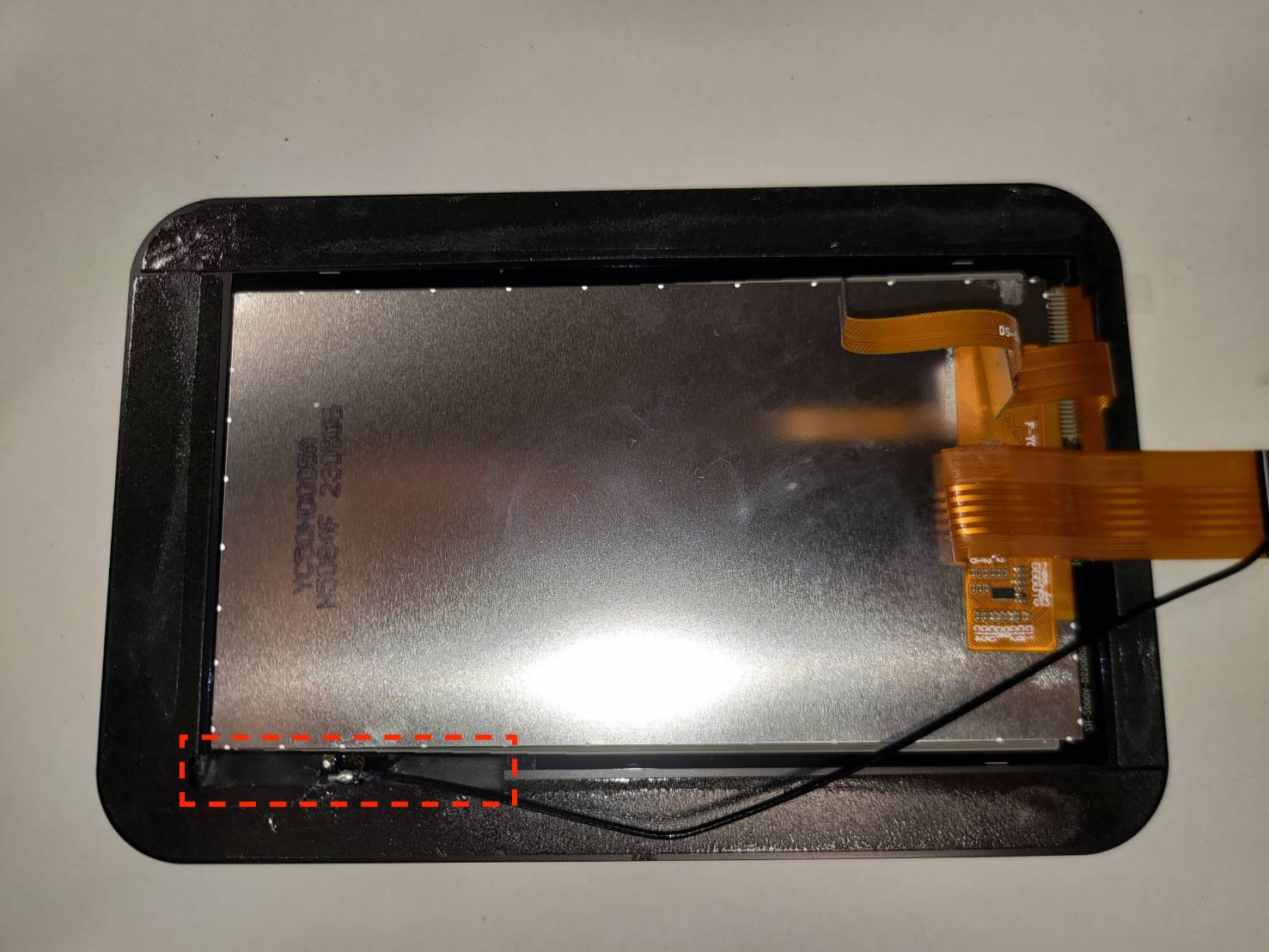

Coloque la antena WIFI en la nueva pantalla en la esquina inferior izquierda
______________
Paso 17 -
Retire la película de cinta de la nueva pantalla. Colóquelo en el marco.
La dirección es como en la foto de abajo, los cables tienen que estar a la izquierda (lado de la placa RK).
______________

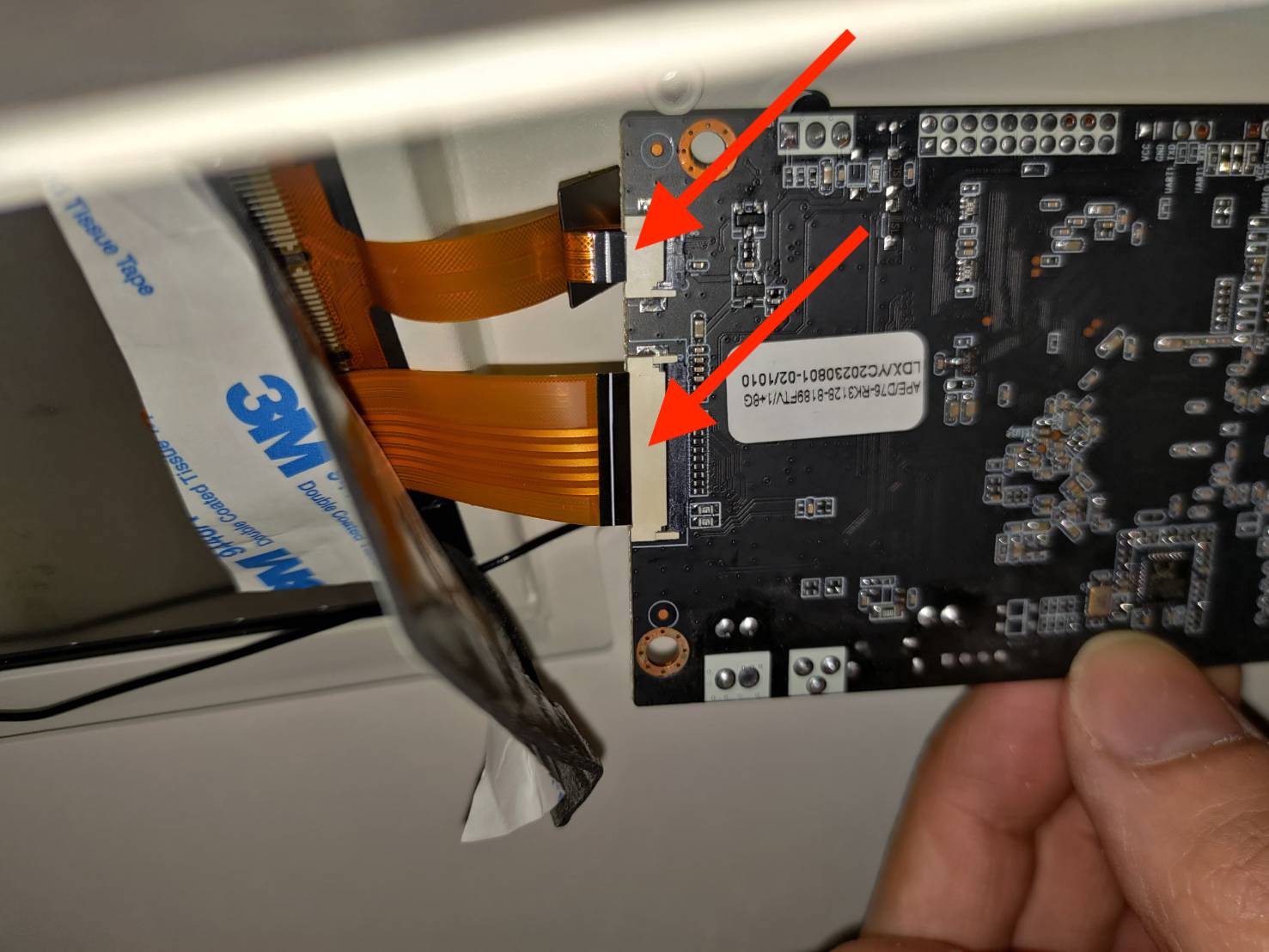

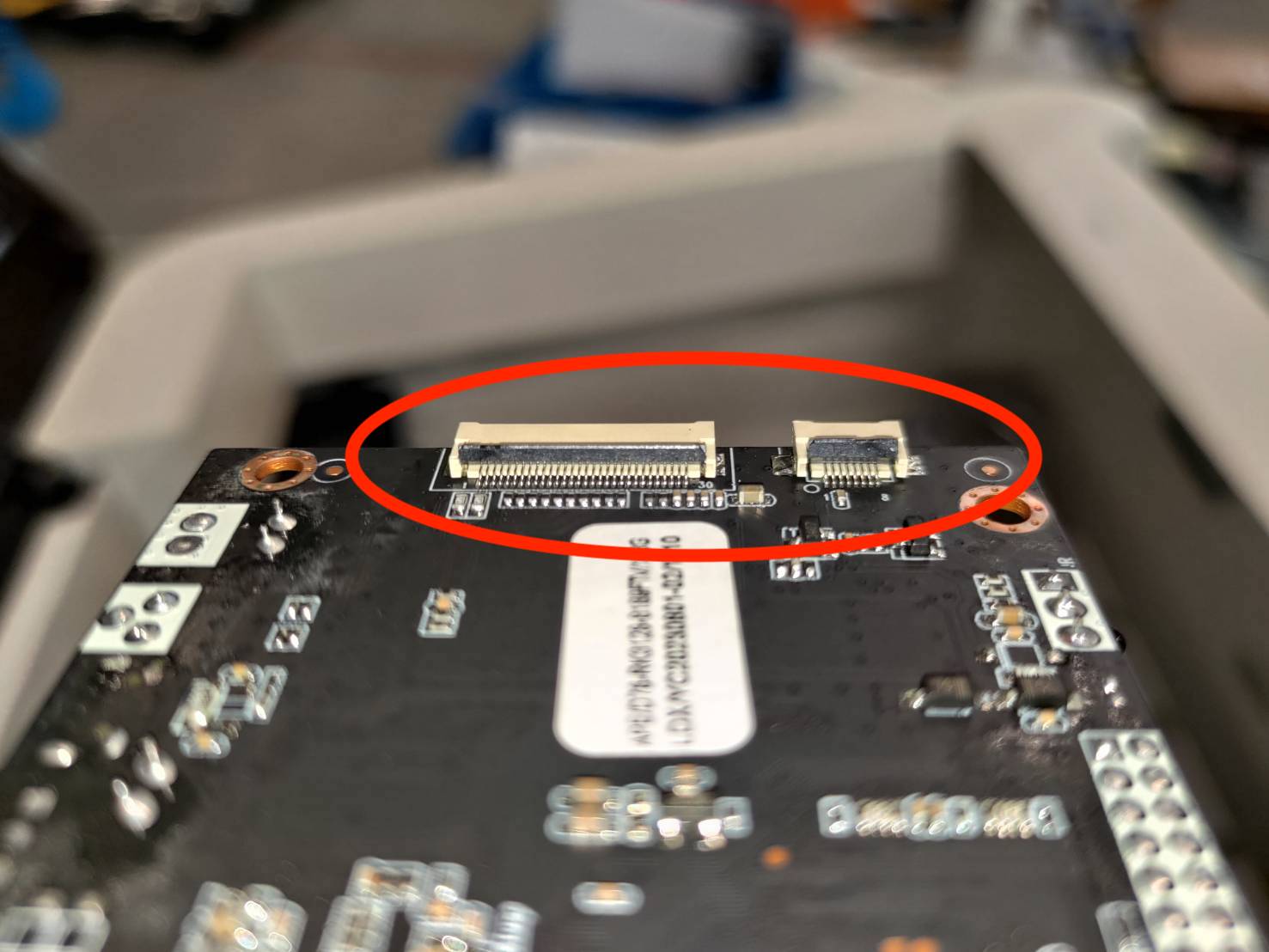

Paso 18: Inserte los cables planos en la nueva placa RK.
Tenga en cuenta que los clips de la placa deben abrirse para insertar los cables.
______________
Paso 19: Vuelva a atornillar los tornillos para fijar la nueva placa RK
______________
Paso 20: Conecte el USB-C y la antena WIFI
Tenga en cuenta que el USB-C debe estar en la dirección original como en la foto tomada en el Paso 10.
______________
Paso 21: Vuelva a colocar la cinta de espuma 3M en su lugar
______________
Paso 22: Restaura la posición del marco superior

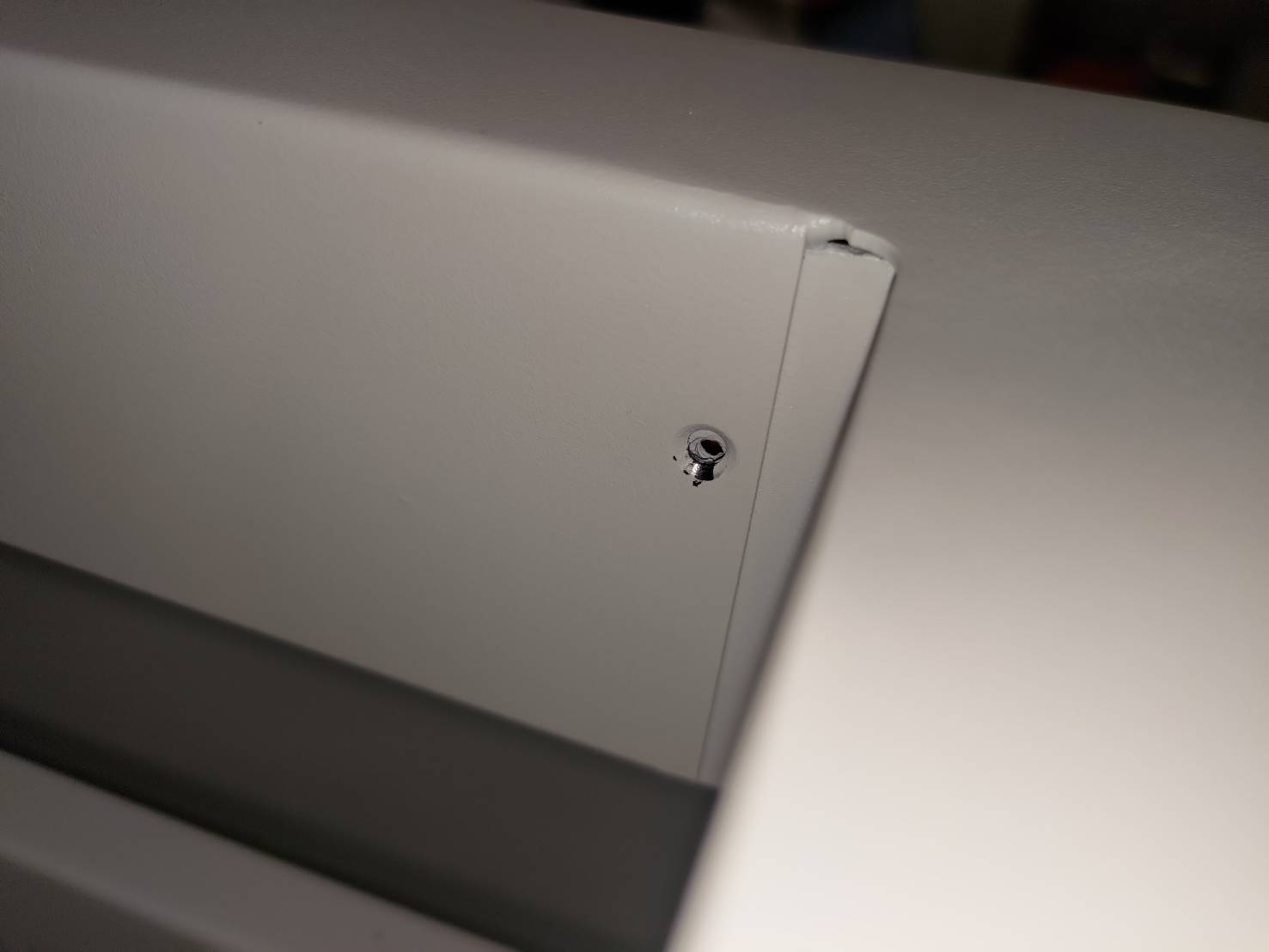

Tenga en cuenta que los orificios de los tornillos marcados deben estar orientados hacia el área de trabajo.
Restaurando el marco：
______________
Paso 23: Encienda la máquina y pruebe la función táctil
Por favor, tenga cuidado de no presionar el "Control".
Si la pantalla no muestra nada, vuelva a enchufar los cables planos.
Paso 7-Paso 12 > > Levante el marco y retire la placa RK.
Paso 18-Paso 22 >> Vuelva a enchufar el cable, vuelva a instalar la placa RK y encienda la máquina.
Si se puede encender normalmente, pero el toque no funciona, verifique la dirección del USB-C.
(Paso 7 y Paso 20 )
______________
Paso 24-Atornille los tornillos laterales
______________
Paso 25: Apague y voltee la máquina. Atornille todos los tornillos en la parte inferior
Tenga en cuenta que el pie y el tornillo marcados deberán estar en una posición cercana a los puertos USB.
Sugerencia:
Es mejor no apretar completamente los tornillos al principio, ya que algunos tornillos pueden estar desalineados y no poder colocarlos. Por lo tanto, se recomienda apretar todos los tornillos después de instalar todos los tornillos.
______________
Paso 26-Voltee la máquina. Mueva el asiento del módulo hacia adelante y hacia atrás
Si se puede mover sin problemas, el reemplazo se completa con éxito.
Si está atascado o no se puede empujar completamente hacia el ventilador, intente aflojar el tornillo de goma del pie cerca de los puertos USB e intente mover el asiento del módulo nuevamente.
# FIN
