Recambio Puerta / Cubierta

Herramientas

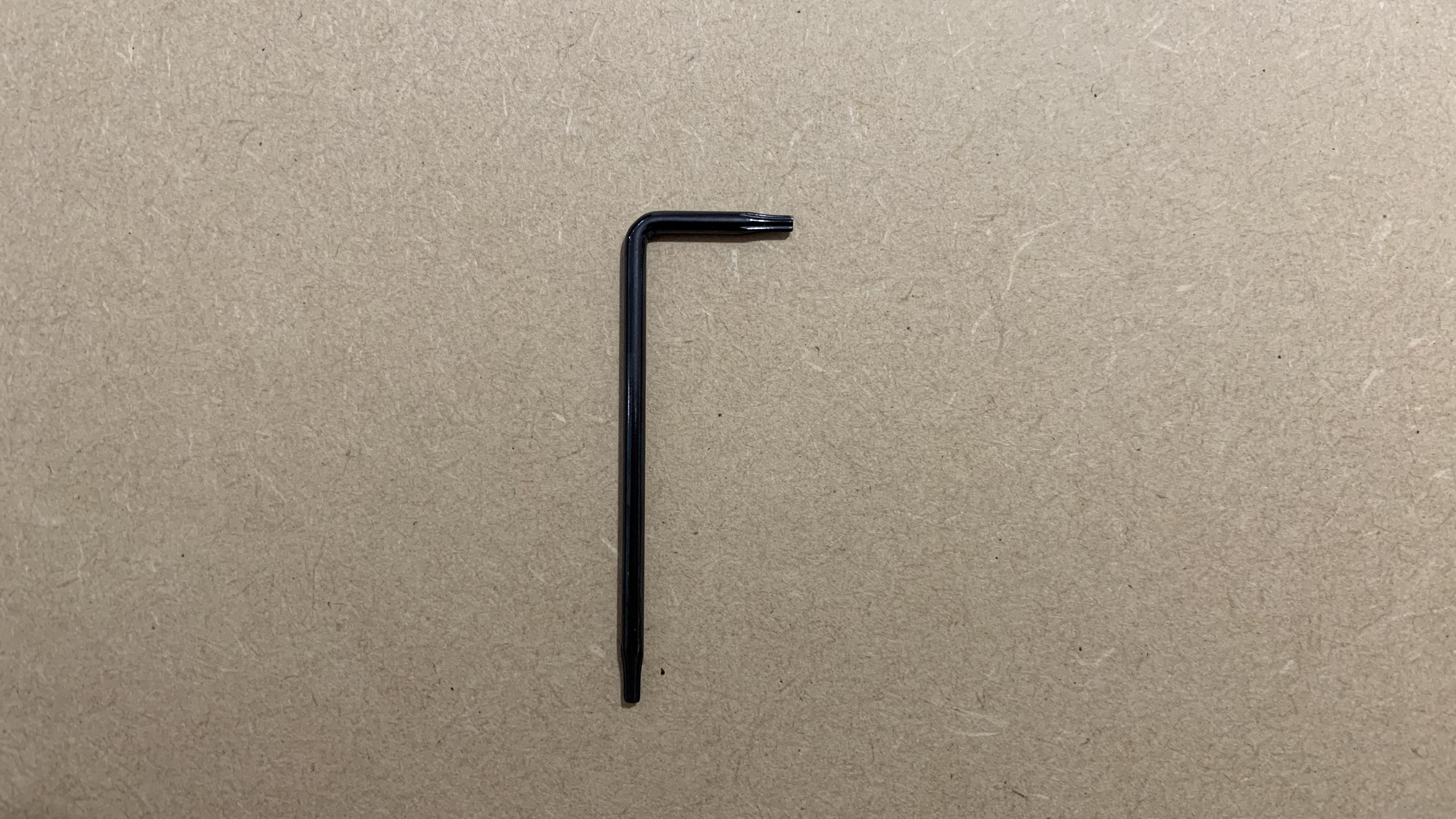

Conductor Torx T8

__________

Paso 1

Apague la máquina y retire el cable de alimentación.

＿＿＿＿＿＿＿＿

Paso 2

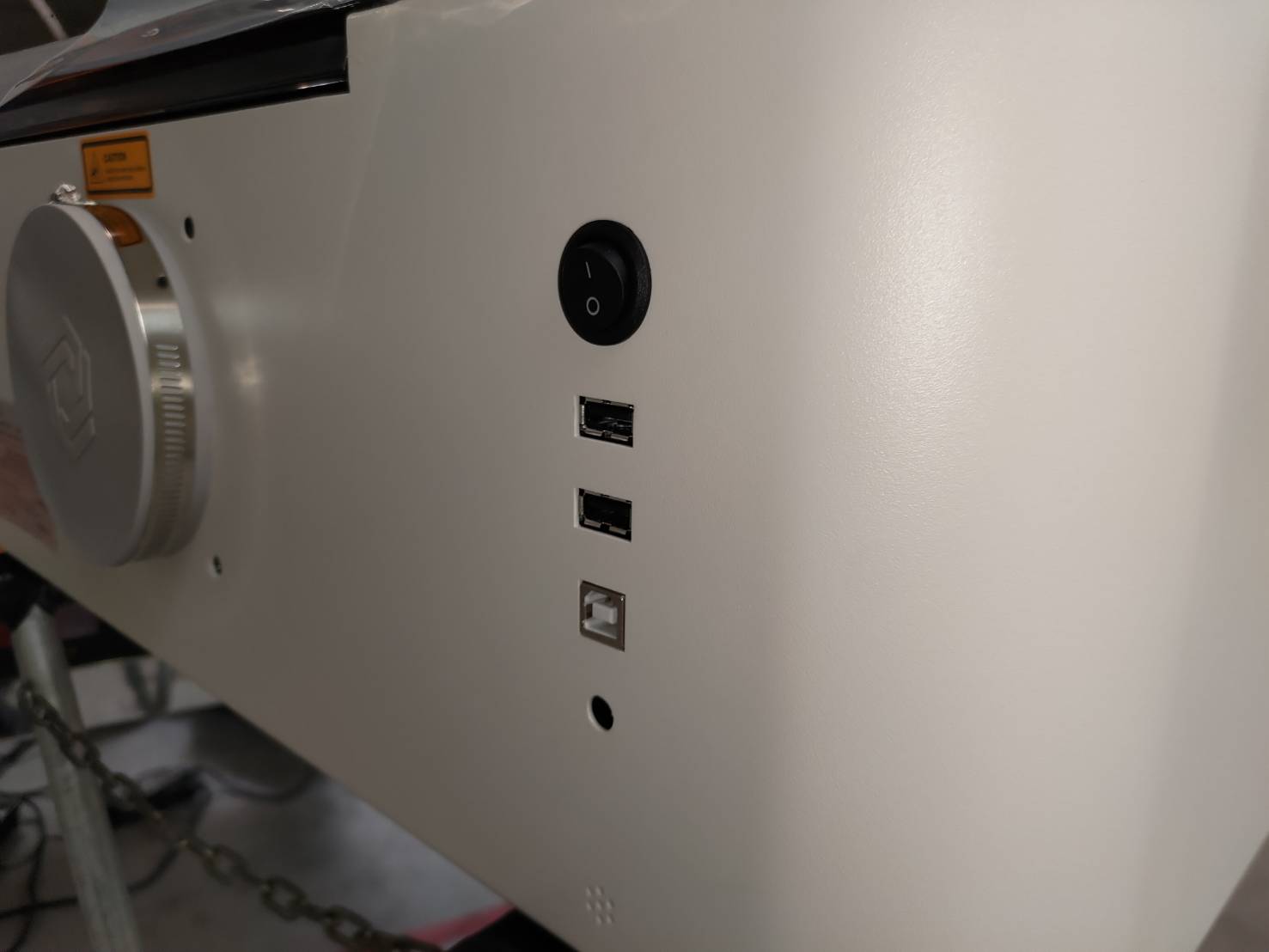

Use un destornillador T8 para quitar los 8 tornillos en la parte posterior del chasis para aflojar la chapa y la cubierta de la puerta (La chapa y la cubierta de la puerta están conectadas entre sí)

＿＿＿＿＿＿＿＿

Paso 3

Primero empuje la lámina de metal y la cubierta de la puerta hacia adelante o tire un poco hacia atrás para crear espacio para las manos, como se muestra en el video.

https://youtu.be/tGus6npZJpU

＿＿＿＿＿＿＿＿

Paso 4

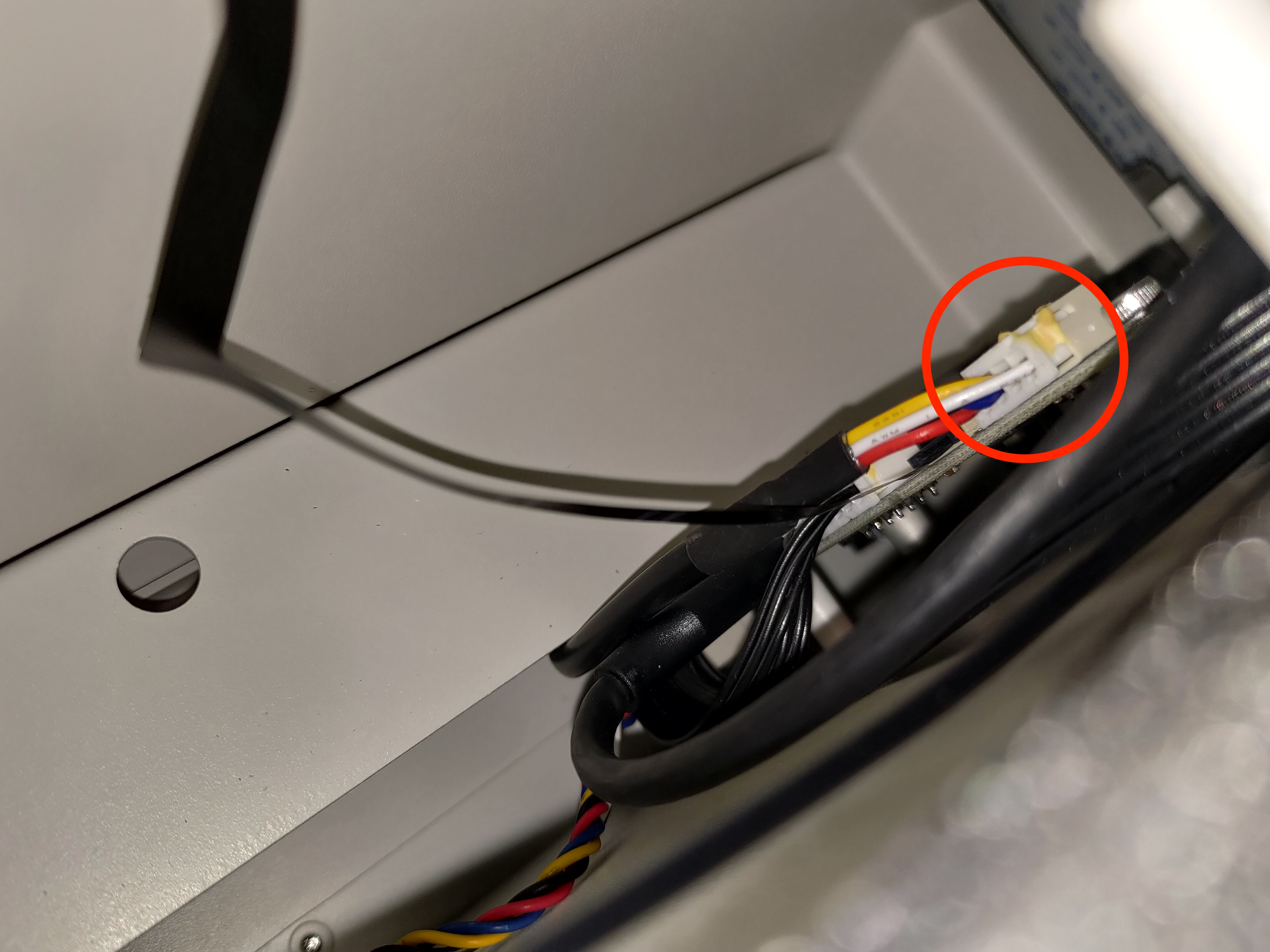

Retire el cable del motor como se muestra en la imagen.

(El propósito es facilitar la extracción del cable de la cámara)

＿＿＿＿＿＿＿＿

Paso 5

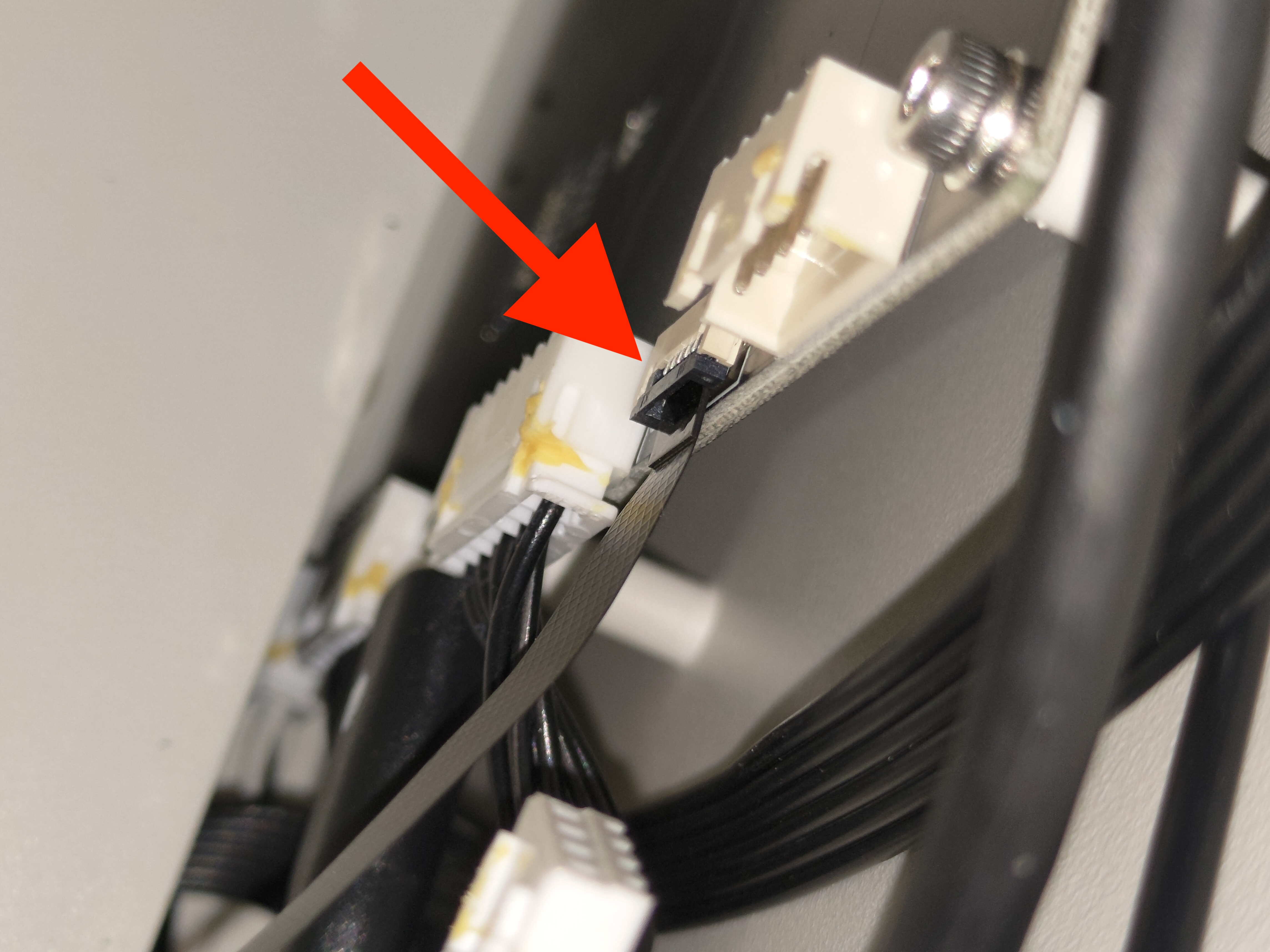

Retire el cable de la cámara abriendo primero el clip y luego tirando del cable de la cámara.

Clip cerrado

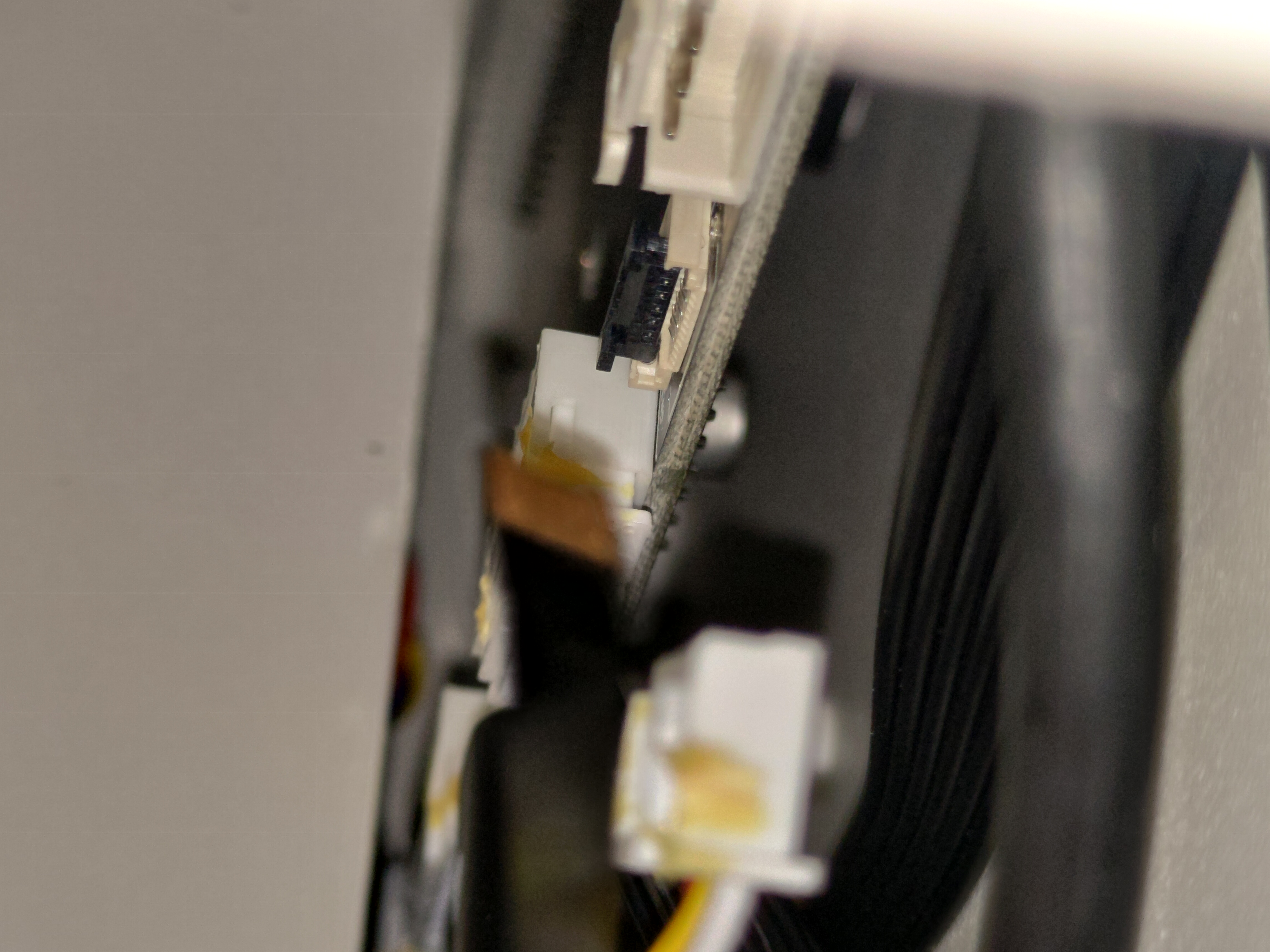

Clip abierto

El cable de la cámara se sacó

＿＿＿＿＿＿＿＿

Paso 6

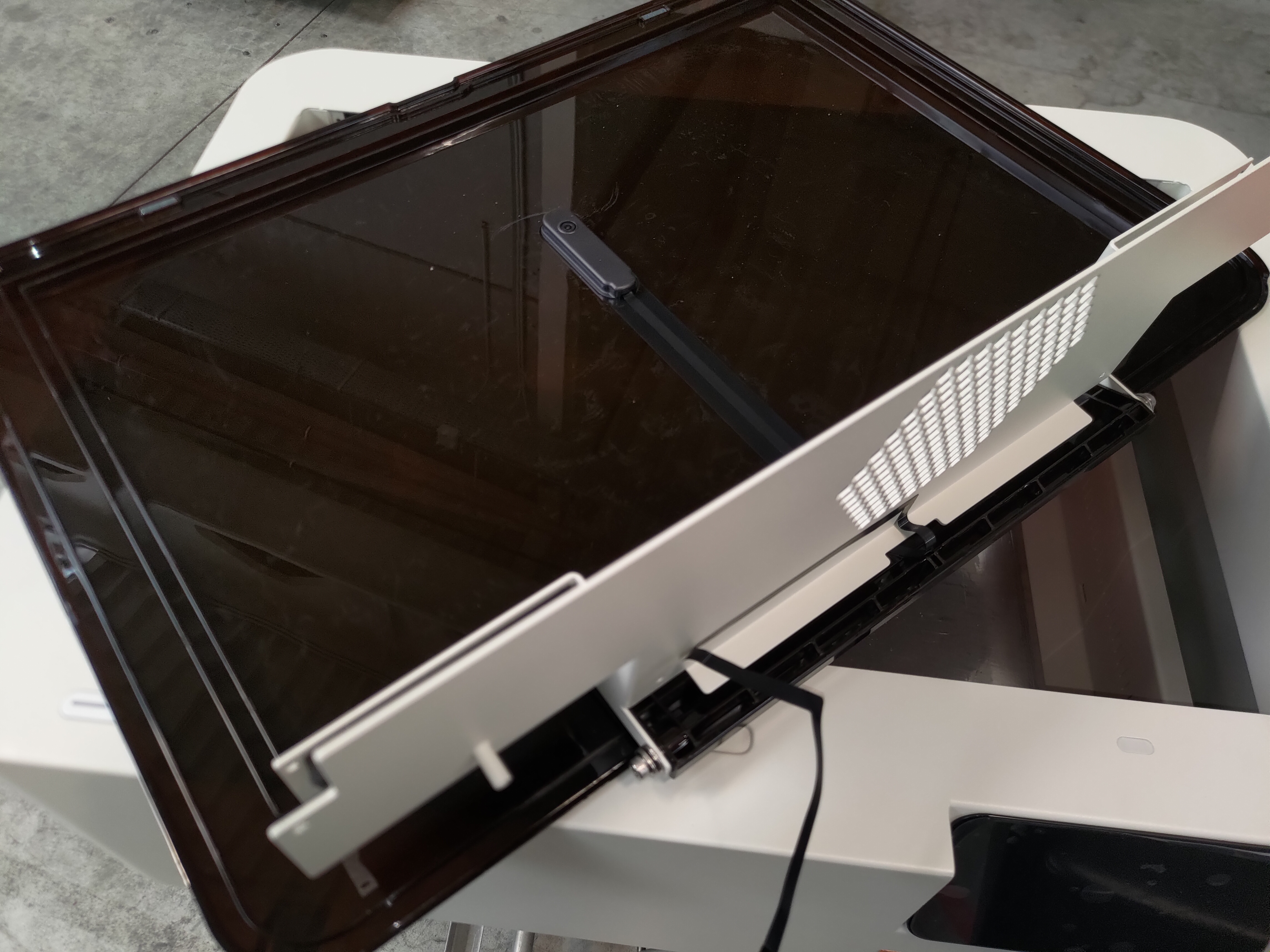

La cubierta de la puerta y la chapa metálica ahora se pueden quitar por completo.

＿＿＿＿＿＿＿＿

Paso 7

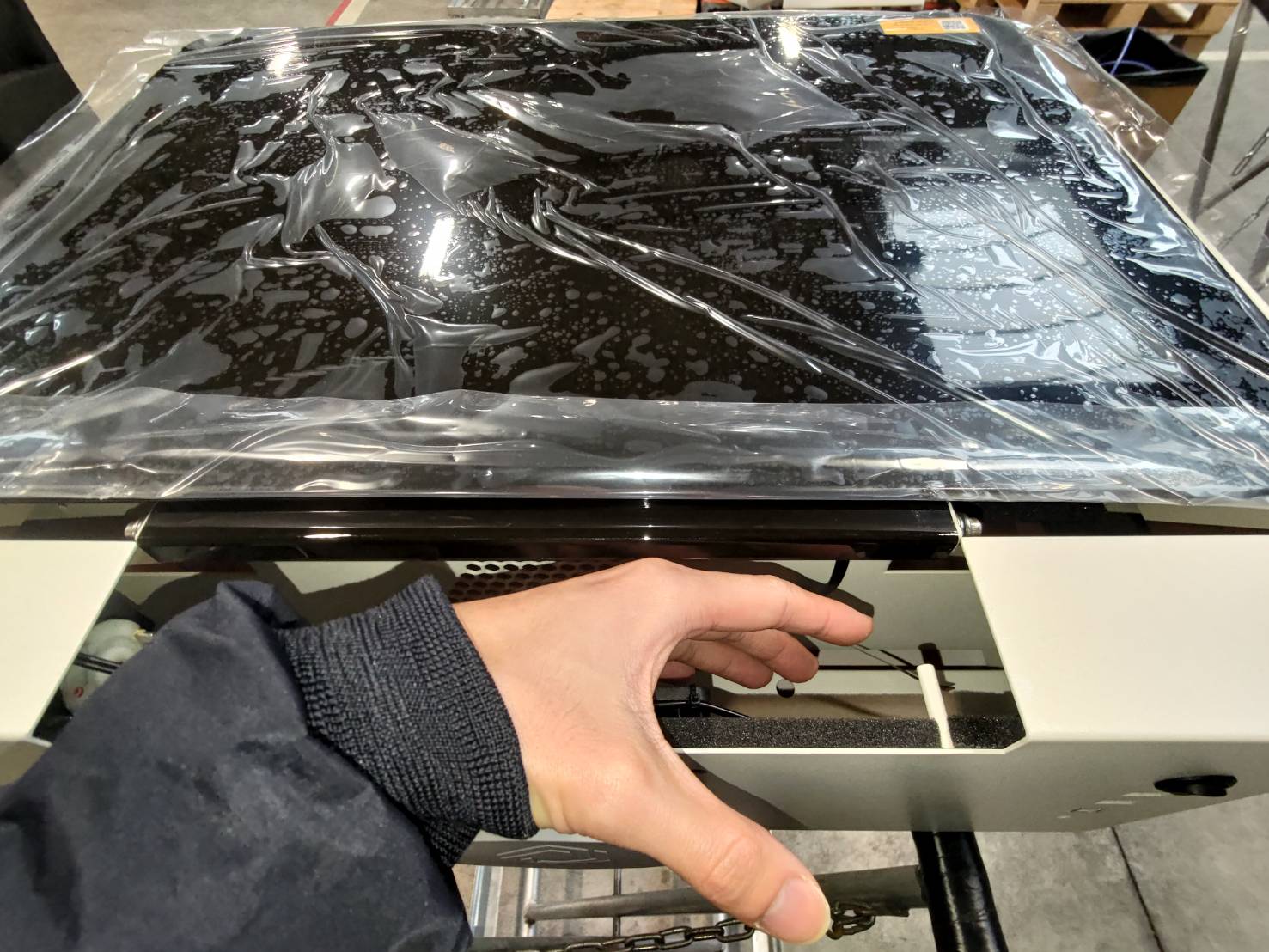

Coloque la nueva cubierta de la puerta en la máquina, dejando espacio para permitir que su mano llegue al interior de la máquina.

＿＿＿＿＿＿＿＿

Paso 8

Inserte el cable de la cámara nuevamente en la placa y asegúrese de cerrar el clip.

Tenga en cuenta que el lado metálico del cable debe estar orientado hacia la placa base o hacia usted mismo.

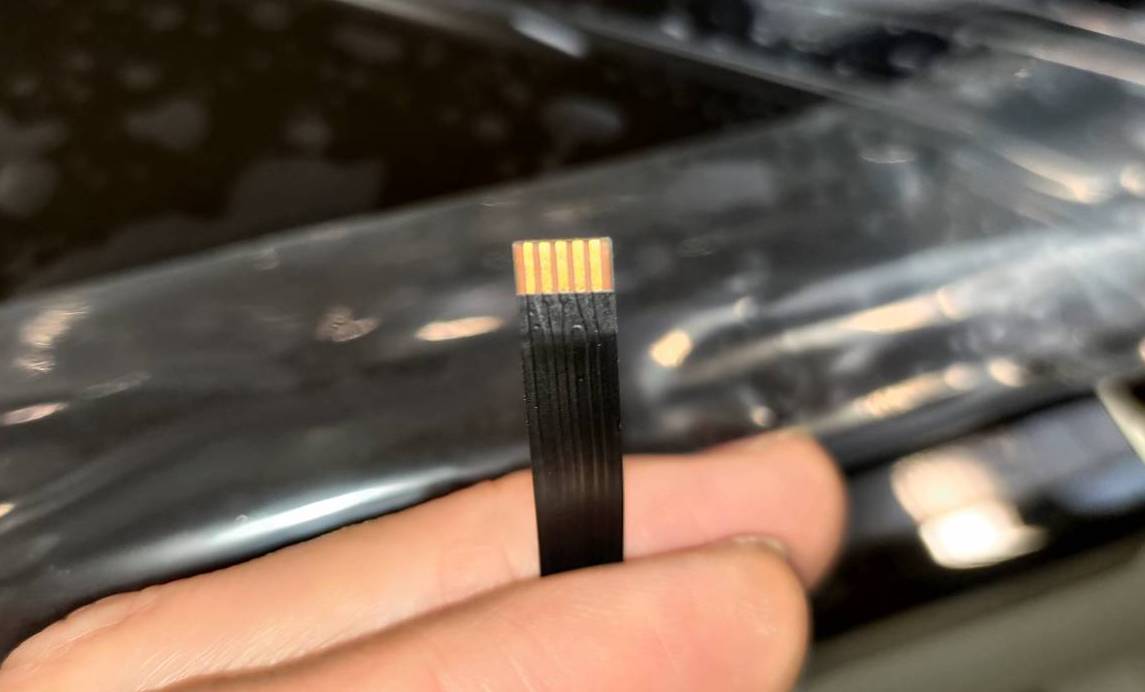

El lado metálico del cable

El lado metálico tiene que estar orientado hacia la tabla o hacia usted mismo.

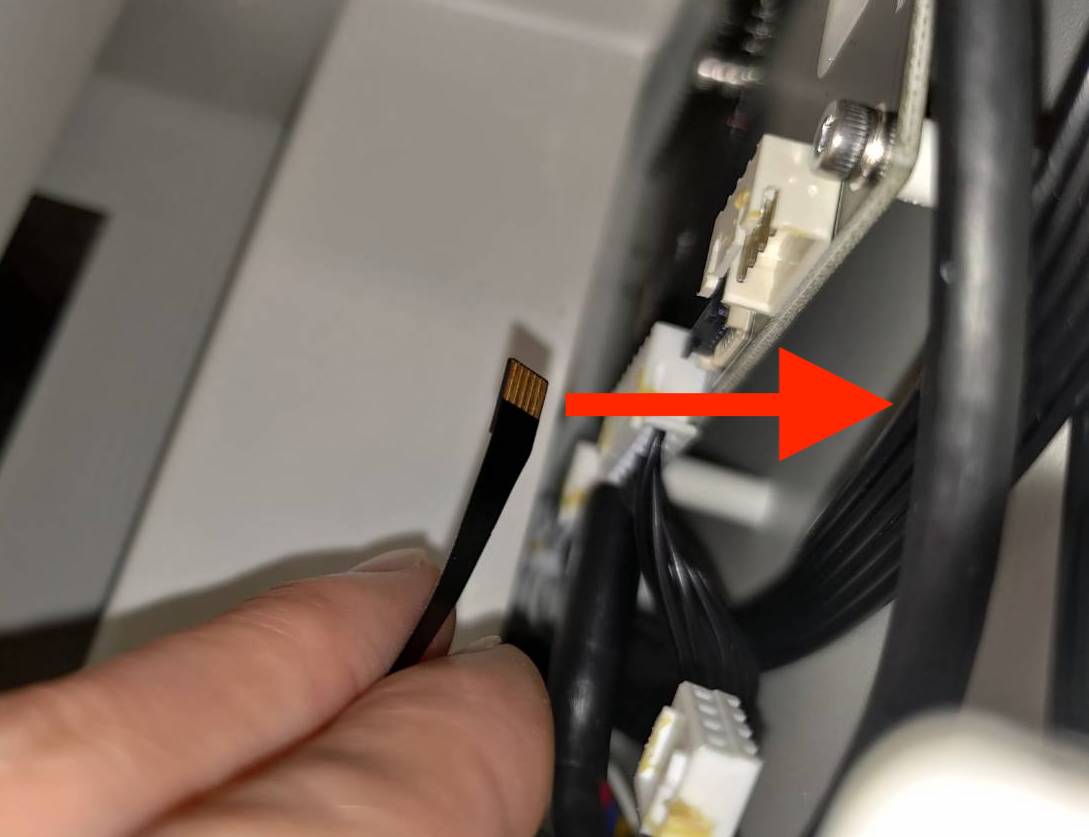

Inserte el cable

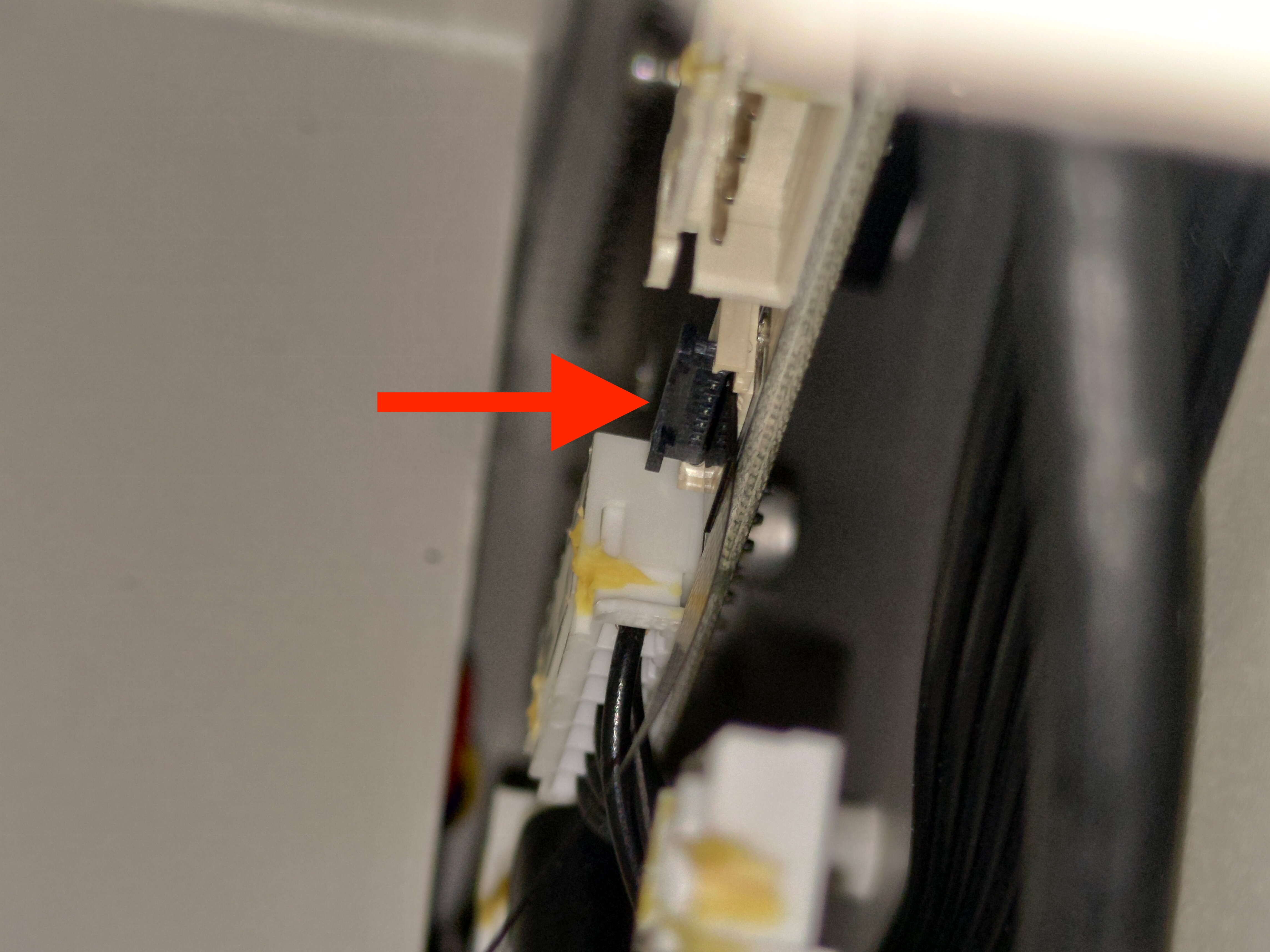

Cerrar el clip

＿＿＿＿＿＿＿＿

Paso 9

Enchufe el cable del motor.

＿＿＿＿＿＿＿＿

Paso 10

Empuja la tapa de la puerta y la chapa metálica hacia el ventilador hasta el final y atornilla los 8 tornillos.

＿＿＿＿＿＿＿＿

Paso 11

Si se realizan los pasos anteriores, indica que el reemplazo se ha completado con éxito.

Sin embargo, durante los pasos, se cambió la cámara, por lo que antes de continuar con el uso de la máquina, realice una calibración de la cámara.

Consulte la página: Calibración de la cámara

＿＿＿＿＿＿＿＿
