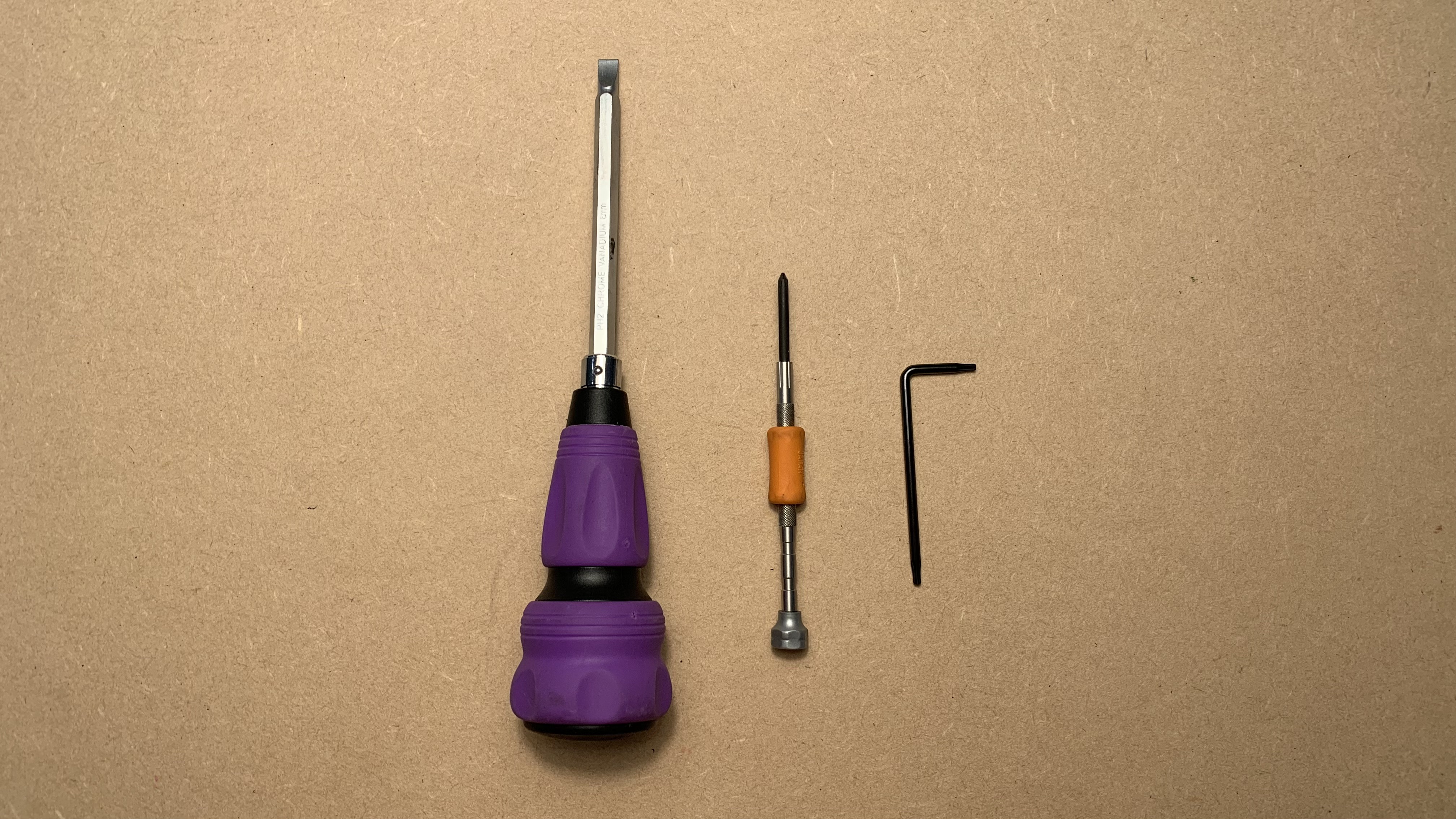

Herramientas
Conductor Torx T8
Destornillador phillips (pequeño)
Rascador o destornillador de cabeza plana

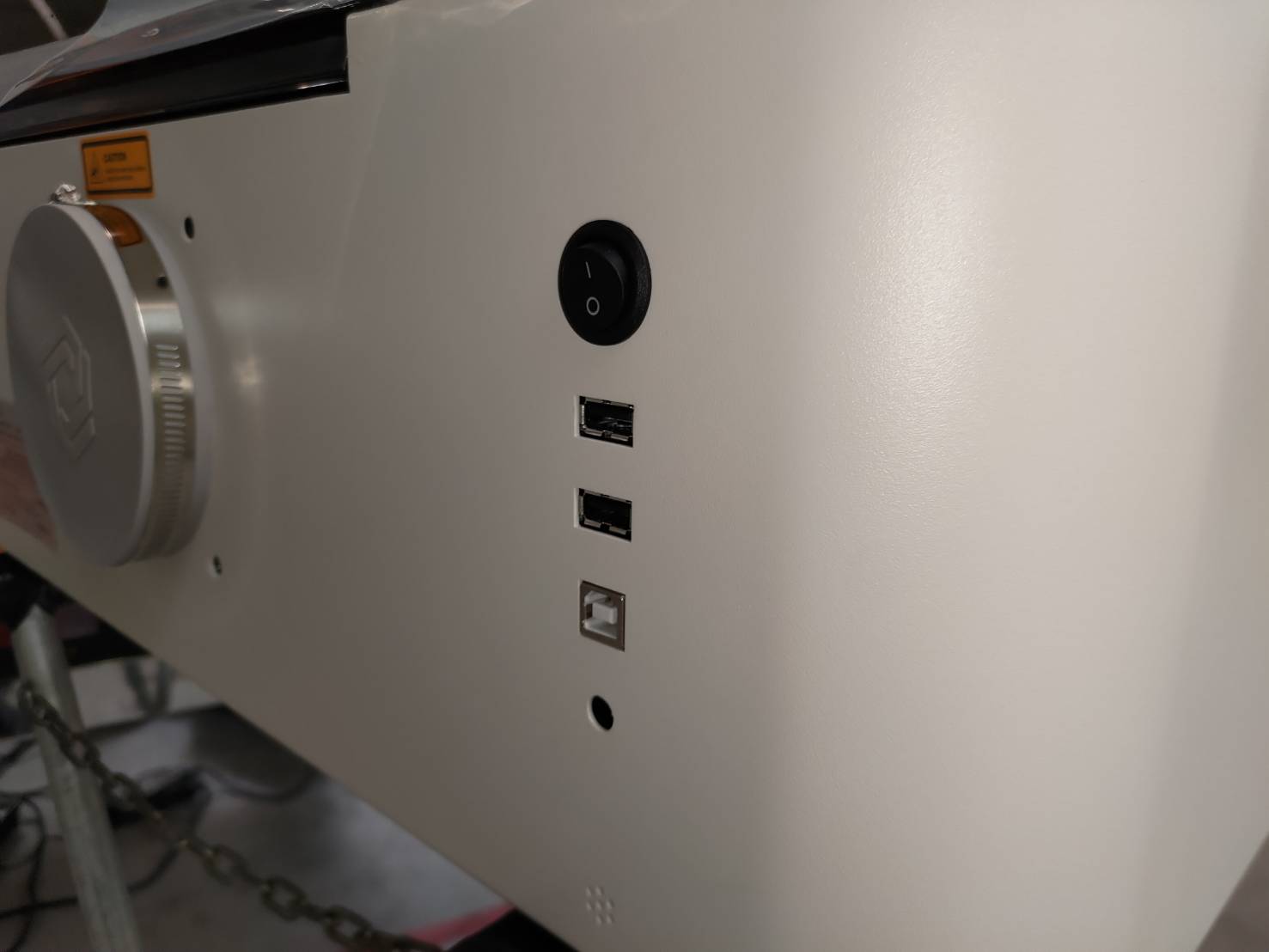

Paso 1: Apague la máquina y retire el cable de alimentación
＿＿＿＿＿＿
Paso 2: Desatornille estos tornillos en la placa
Tornillo T8 x 8 piezas (La placa y la cubierta de la puerta están conectadas .)
＿＿＿＿＿＿＿＿
Paso 3: Mueva un poco la placa y la cubierta de la puerta hacia adelante
＿＿＿＿＿＿＿＿

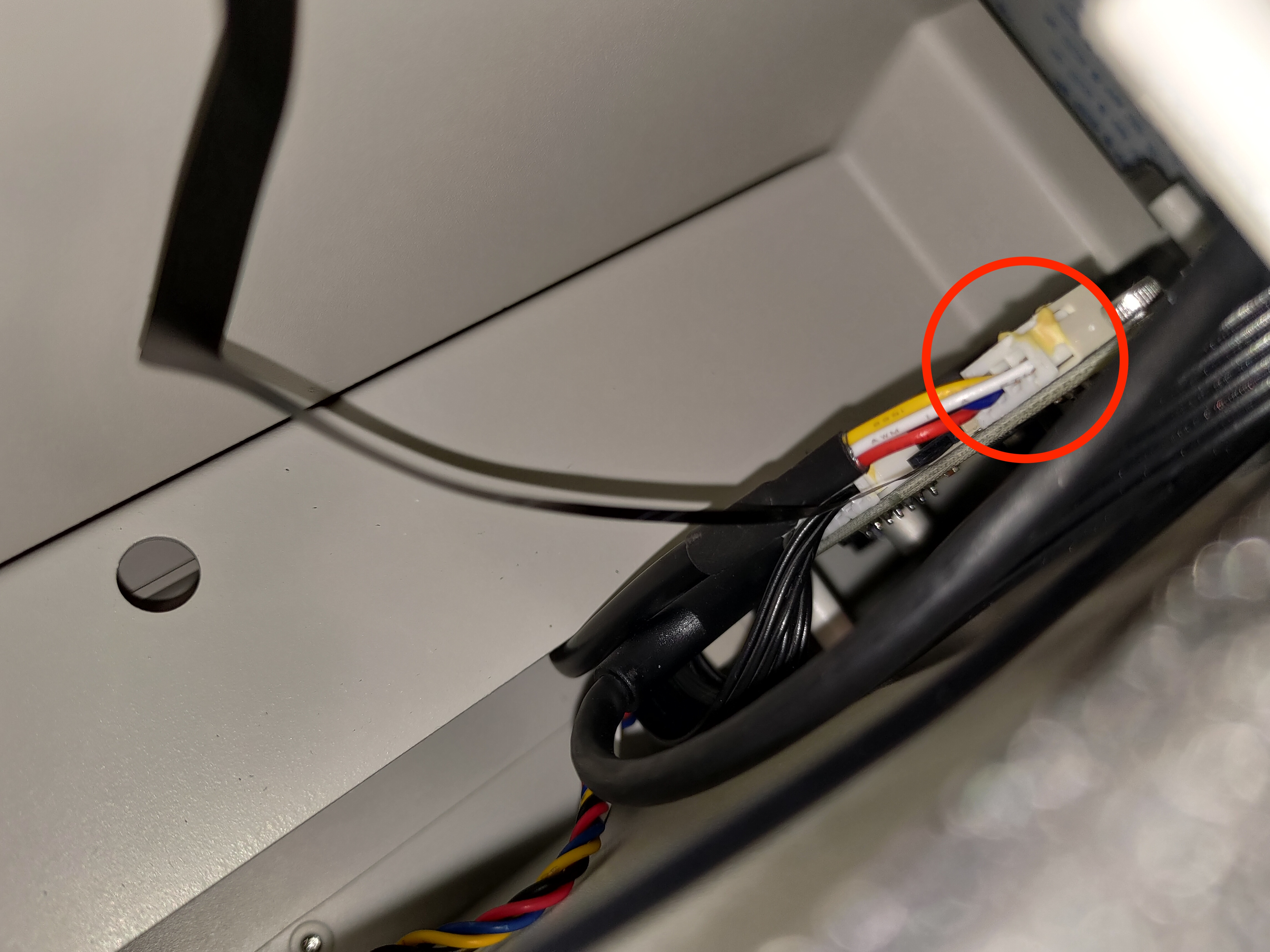

Paso 4: Retire el cable del motor
Es más fácil quitar el cable de la cámara después de quitar este cable.
＿＿＿＿＿＿＿＿

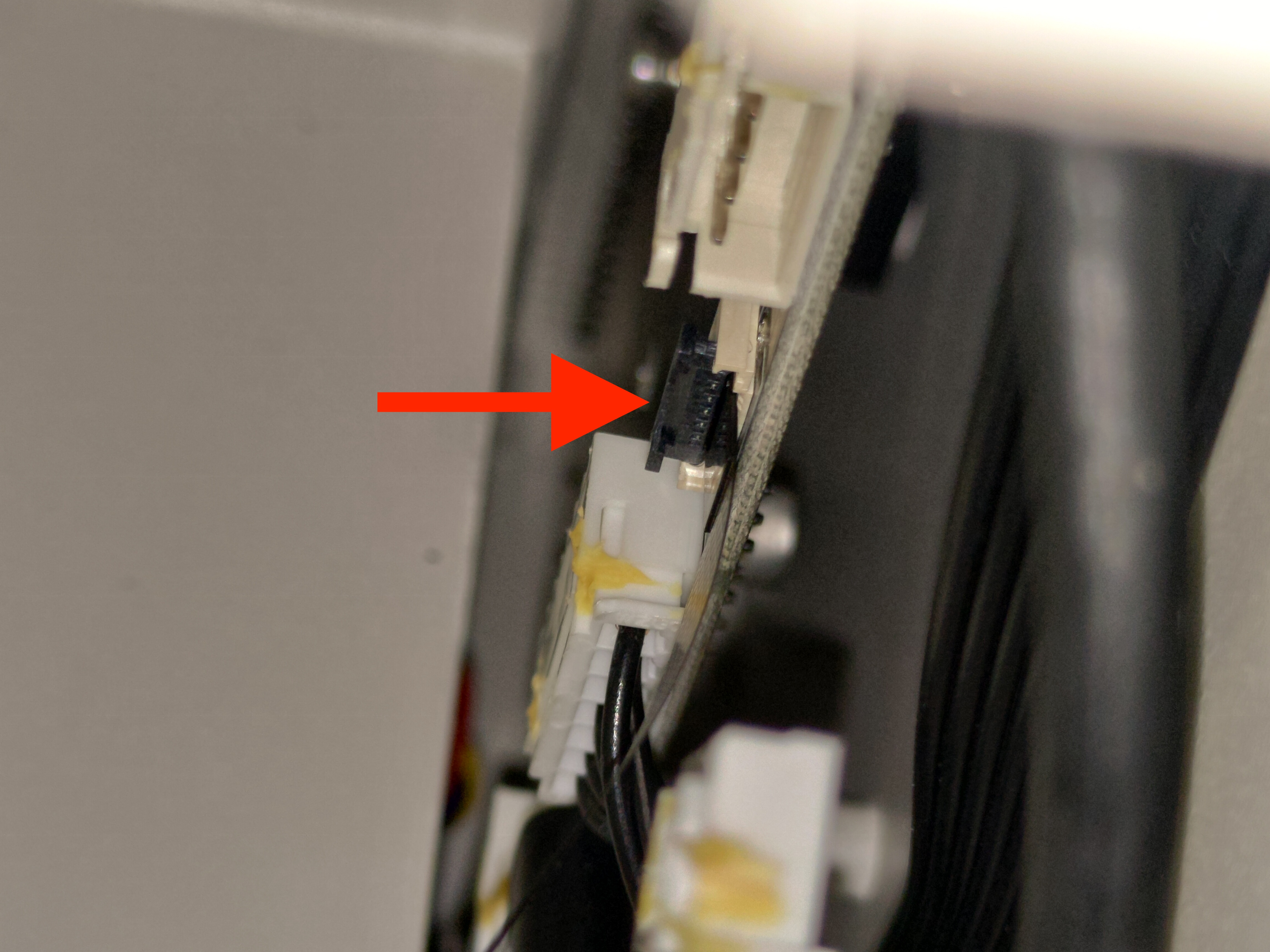

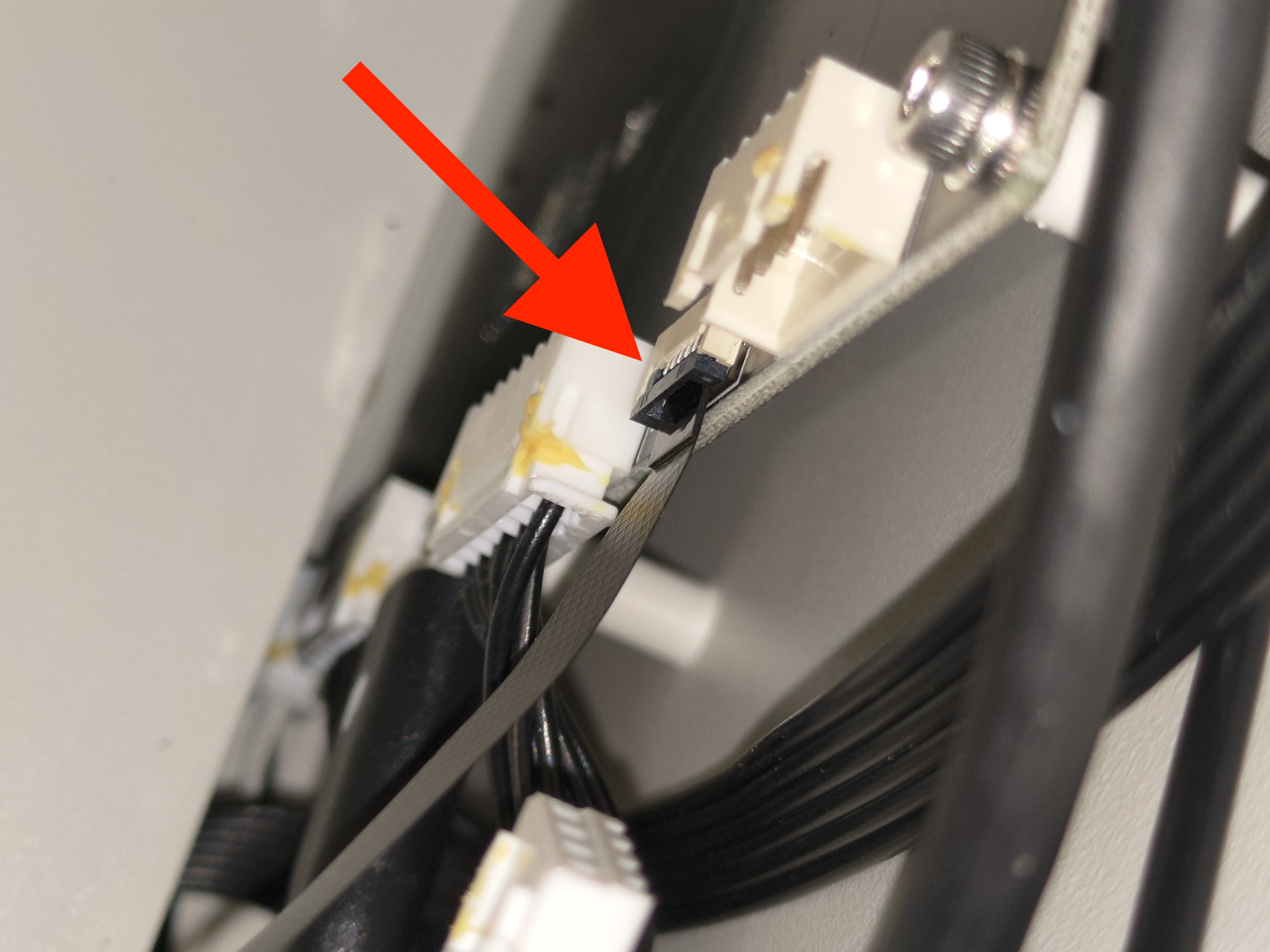

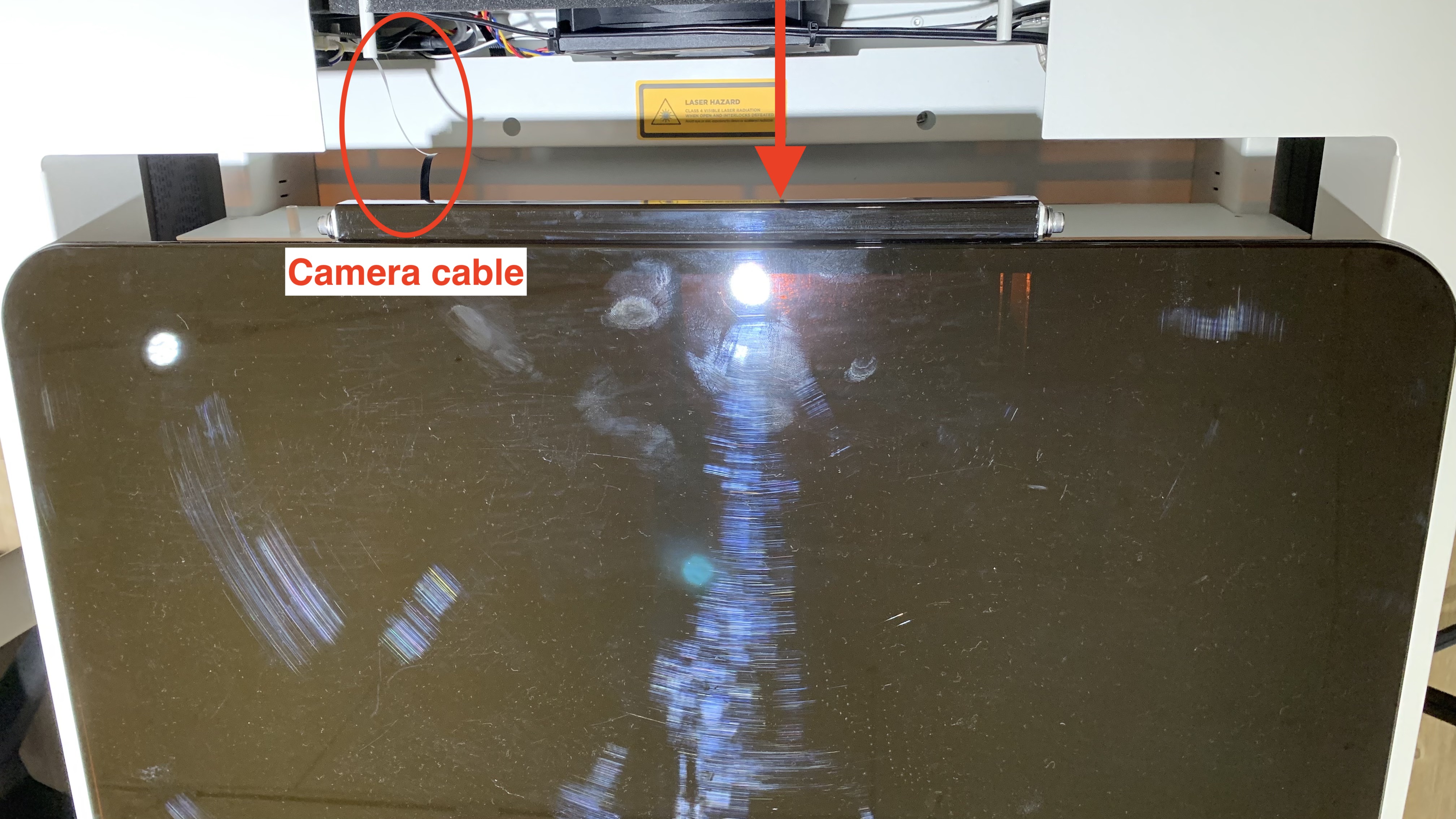

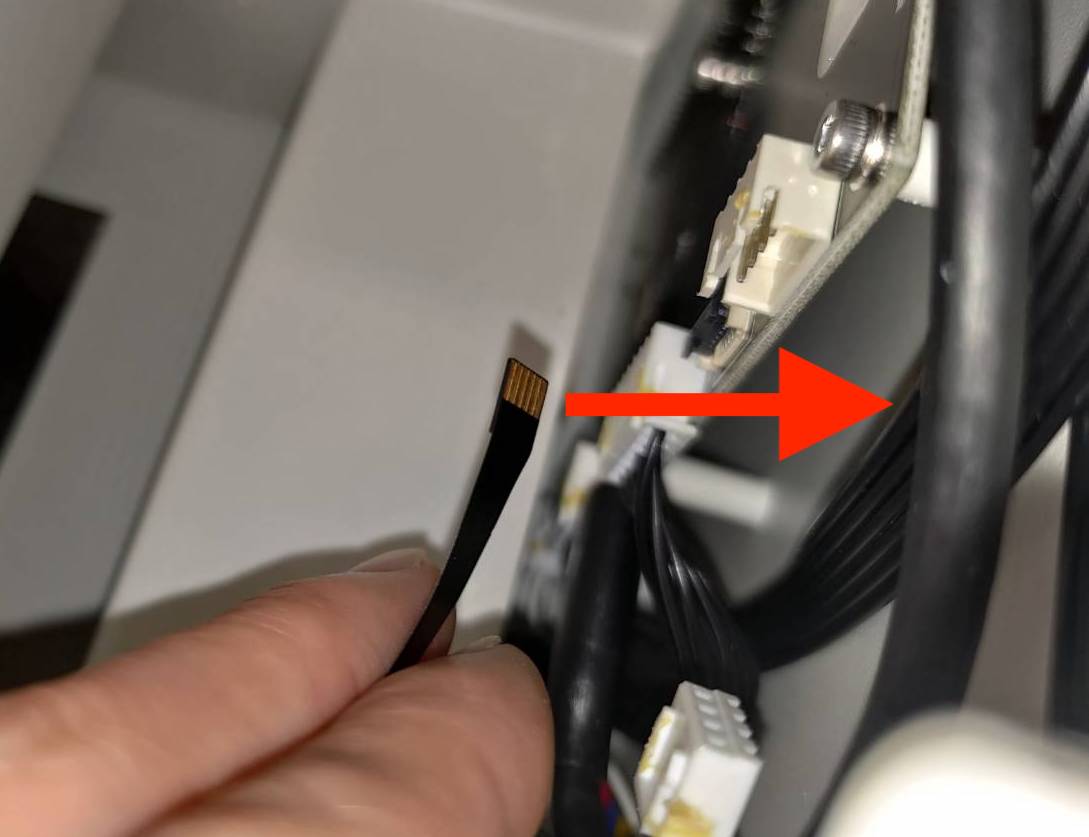

Paso 5: Retire el cable de la cámara
Tenga en cuenta que hay un clip que bloquea el cable. Abra el clip para quitar el cable de la cámara.
Bloqueo de Clip：
Cierre de Clip Abierto：
Saque el cable：
＿＿＿＿＿＿＿＿

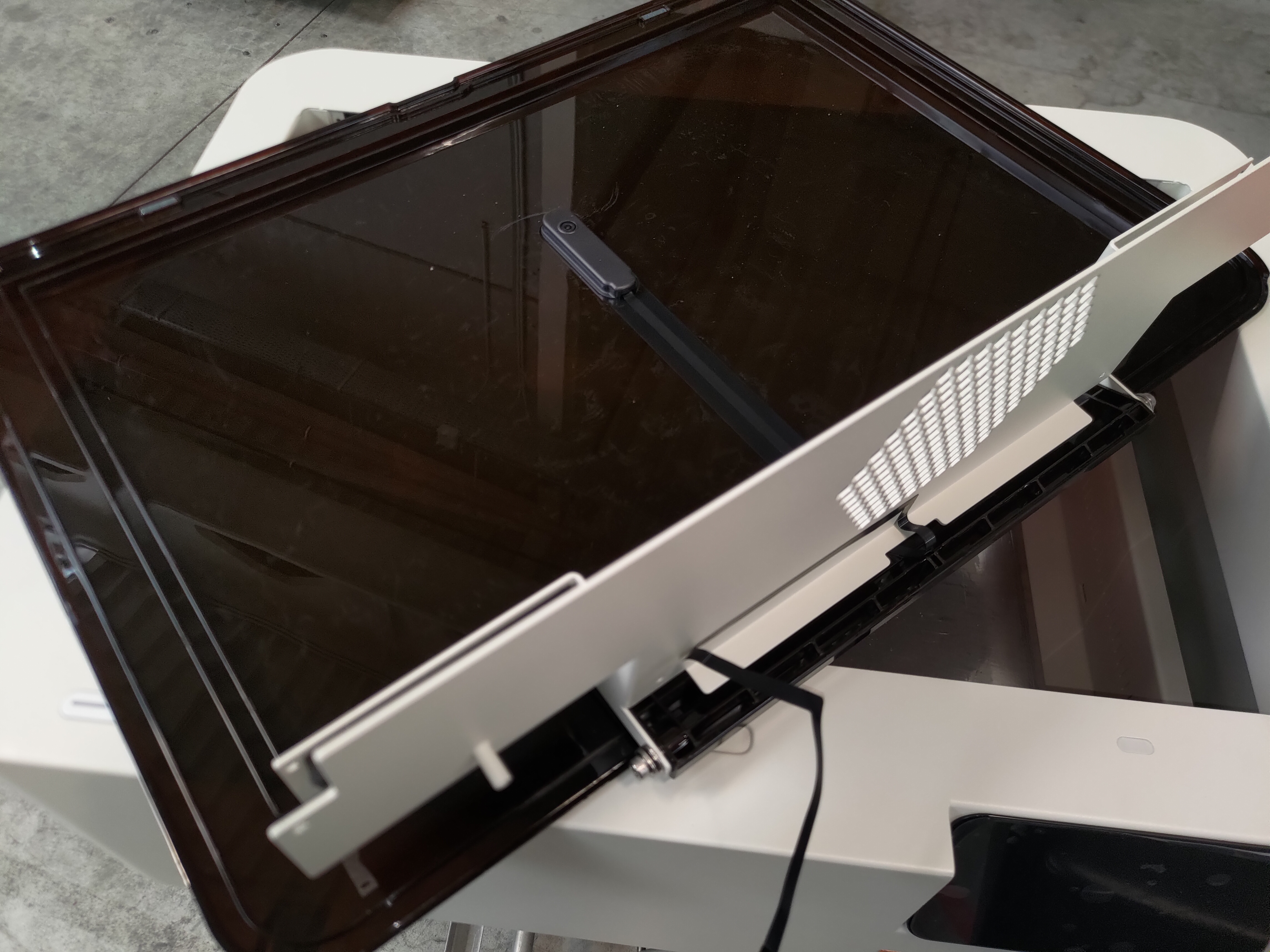

Paso 6-Retire la placa y la cubierta de la puerta
＿＿＿＿＿＿＿＿

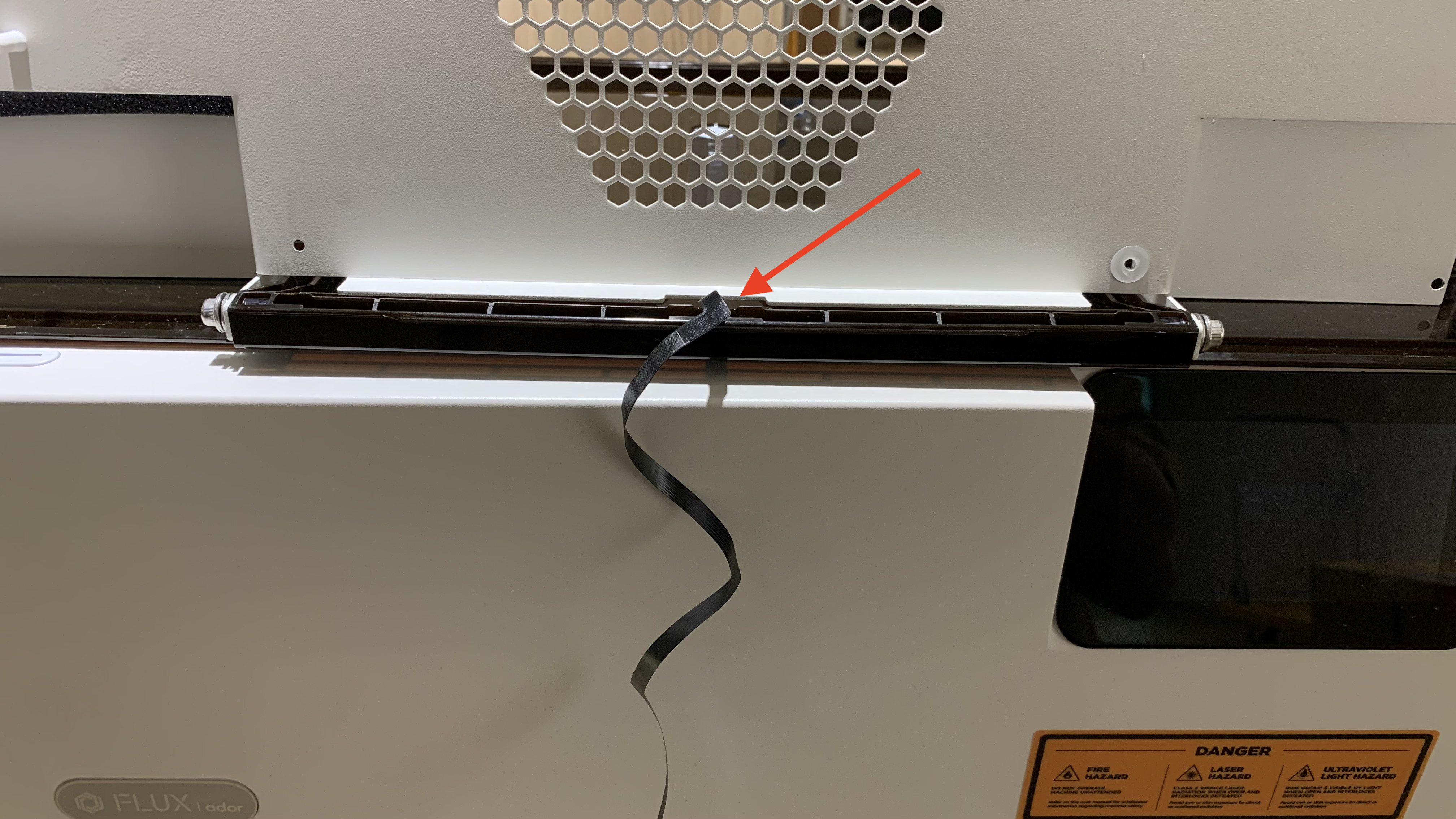

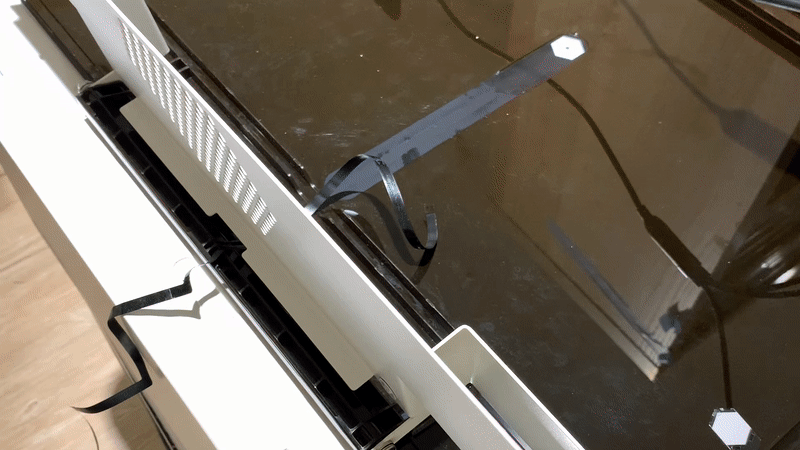

Paso 7: Retire el cable de la cámara en la tapa
Puede omitir este paso si no se está cambiando el cable.

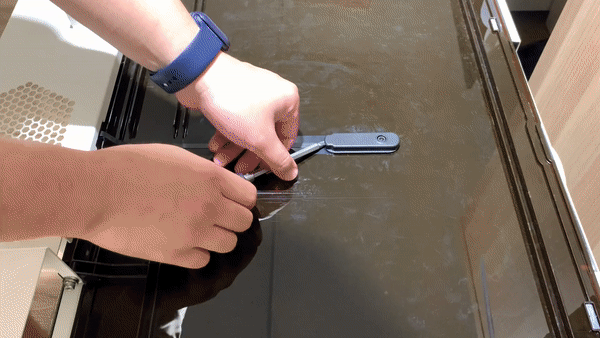

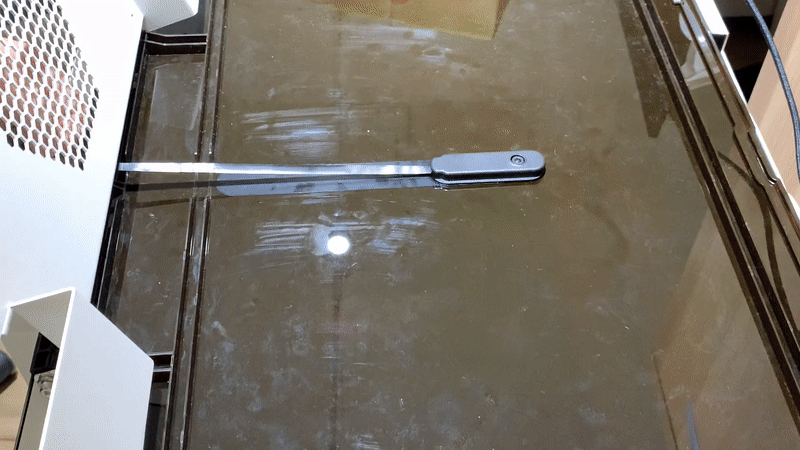

Paso 8: Retire la placa del módulo de la cámara
Si aplica fuerza directa para levantar la placa del módulo de la cámara (que está adherida a la cámara), es posible que el cable de la cámara se desconecte.
＿＿＿＿＿＿＿＿

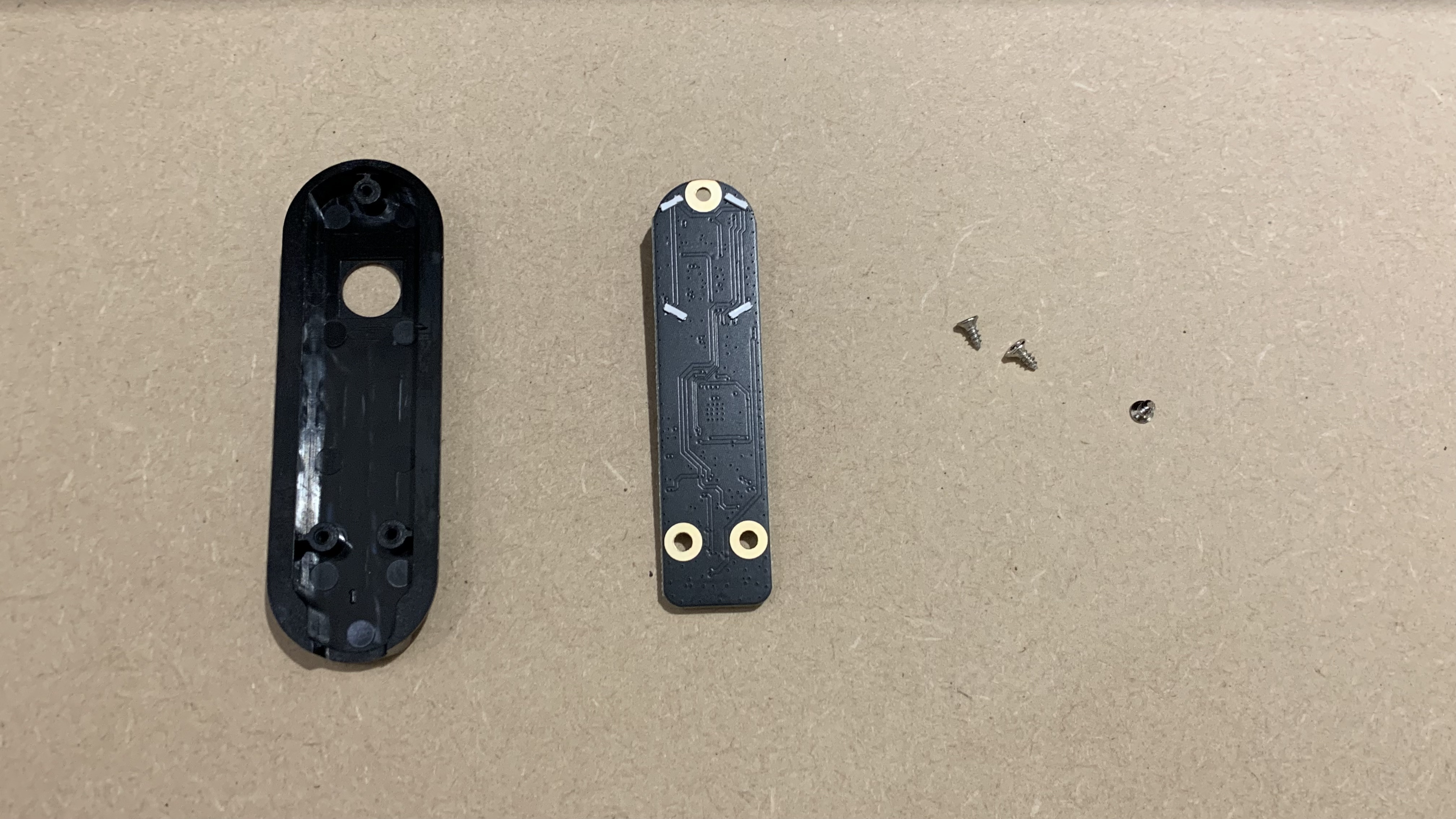

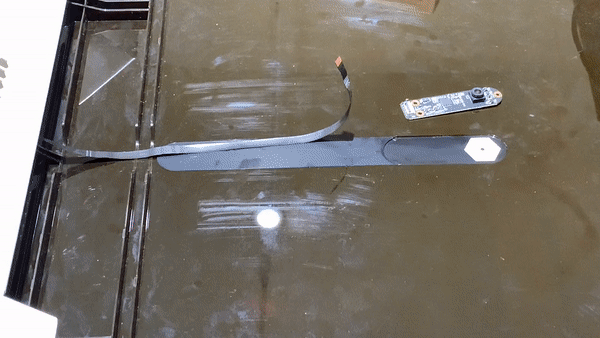

Paso 9: Retire el módulo de la cámara de la placa

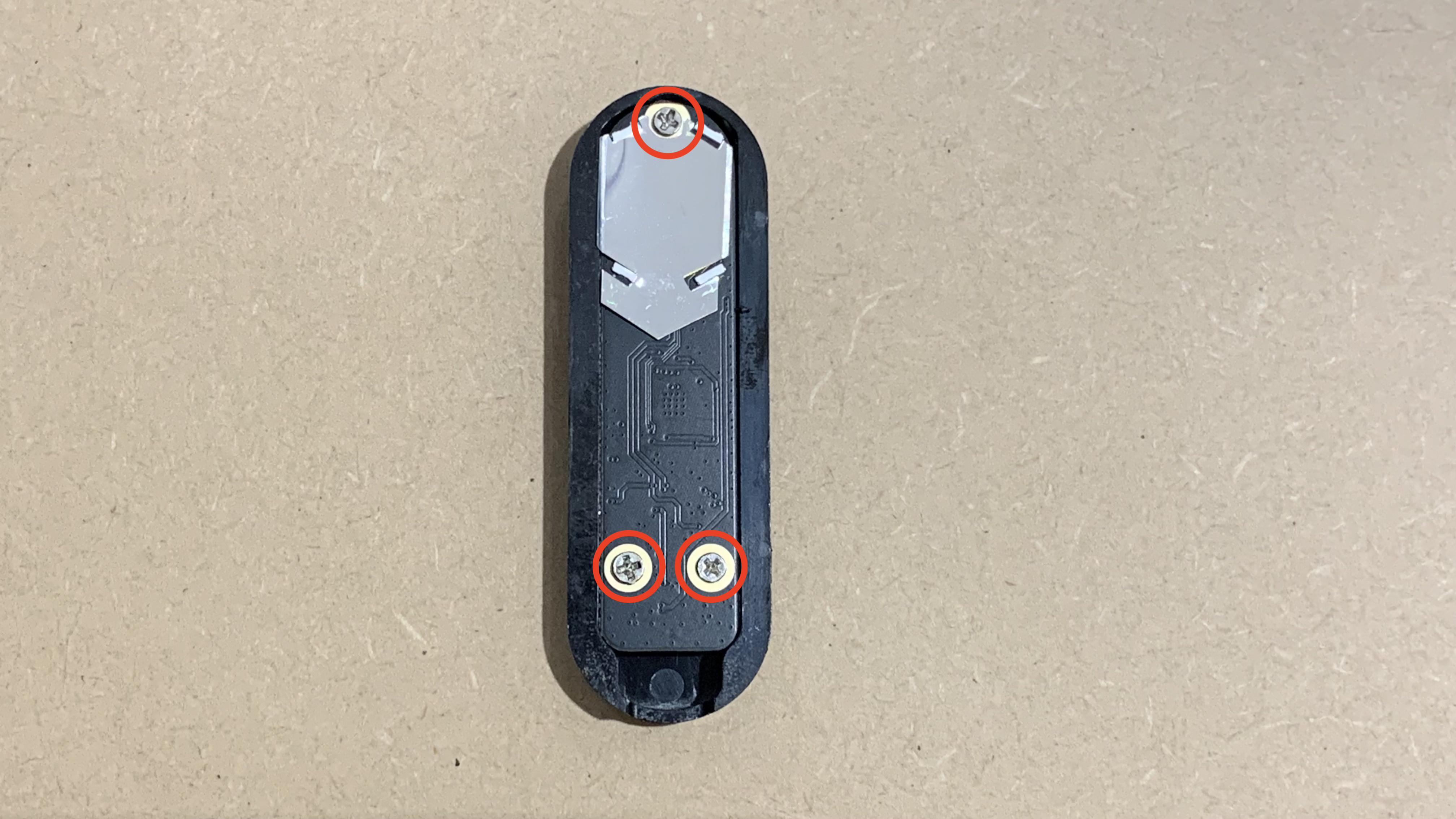

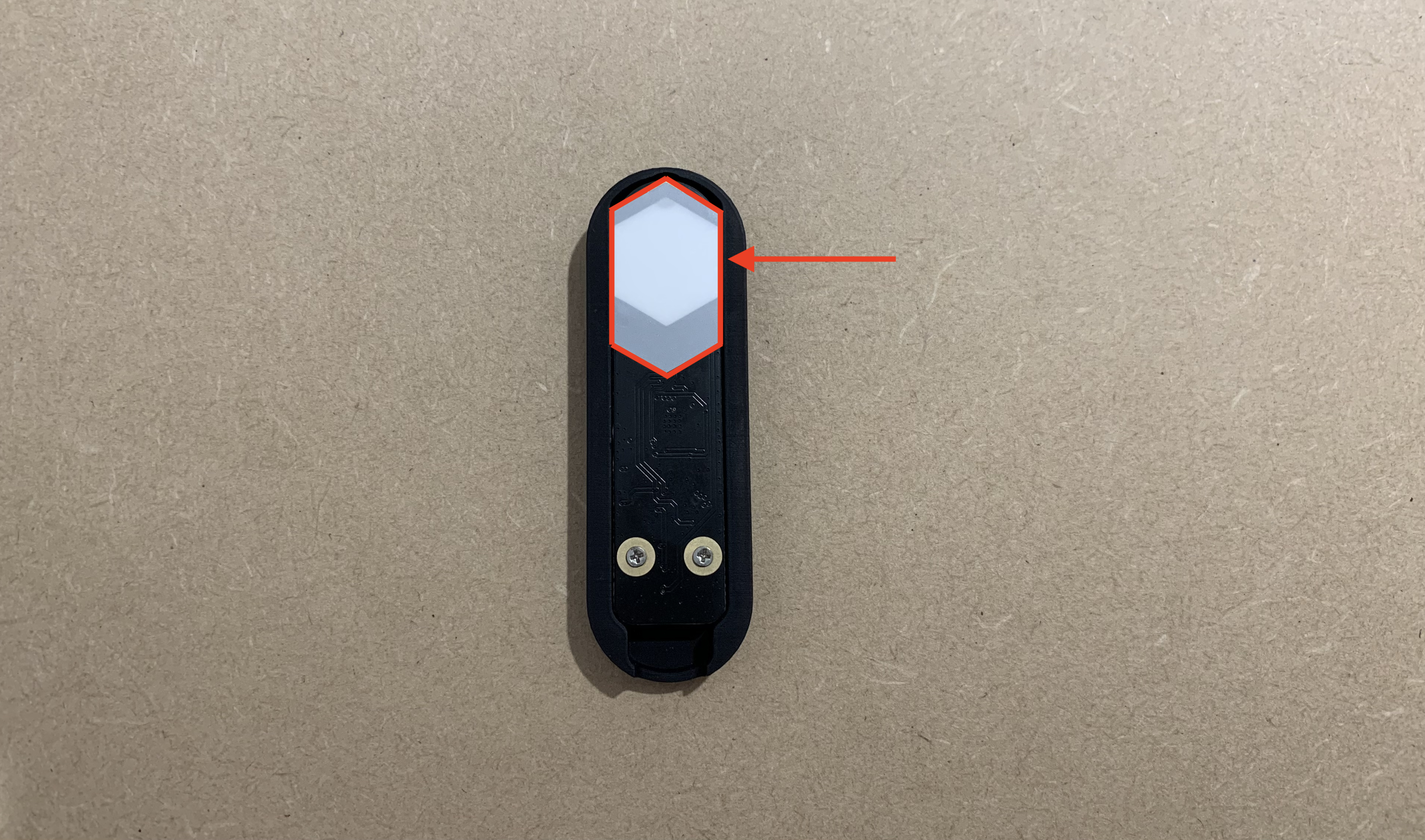

Primero separe la placa de conducción de luz en la parte superior del módulo de la cámara.導光板.jpg Retire estos tres tornillos.
Primero separe la placa de conducción de luz en la parte superior del módulo de la cámara.導光板.jpg Retire estos tres tornillos.
＿＿＿＿＿＿＿＿

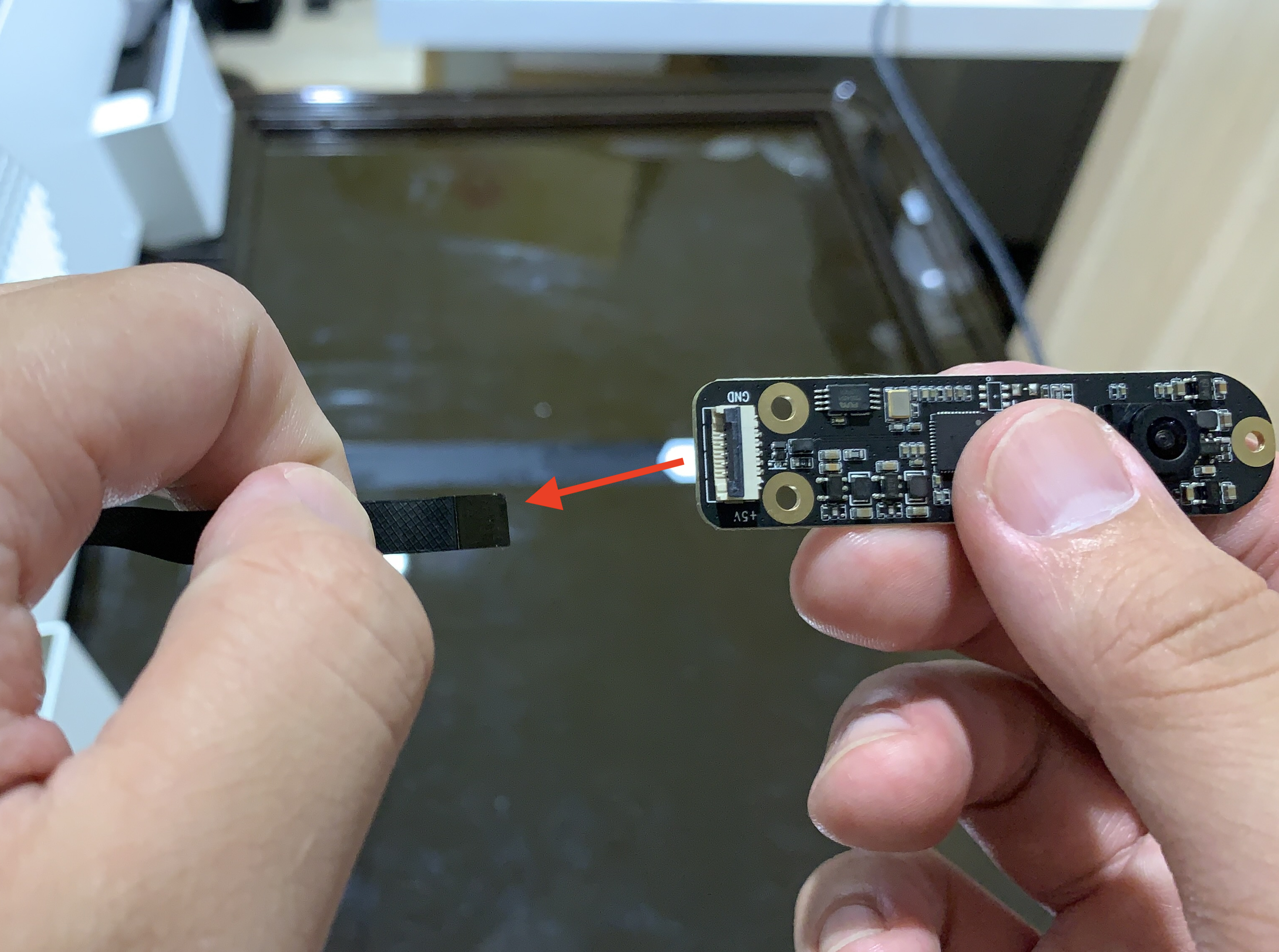

Paso 10: Retire el cable de la cámara.
Abra el cierre del clip para quitar el cable
＿＿＿＿＿＿＿＿
Paso 11: Pase el nuevo cable de la cámara desde la placa y la tapa
Puede omitir este paso si no se está cambiando el cable.
＿＿＿＿＿＿＿＿
Paso 12: Inserte el cable de la cámara en el módulo de la cámara

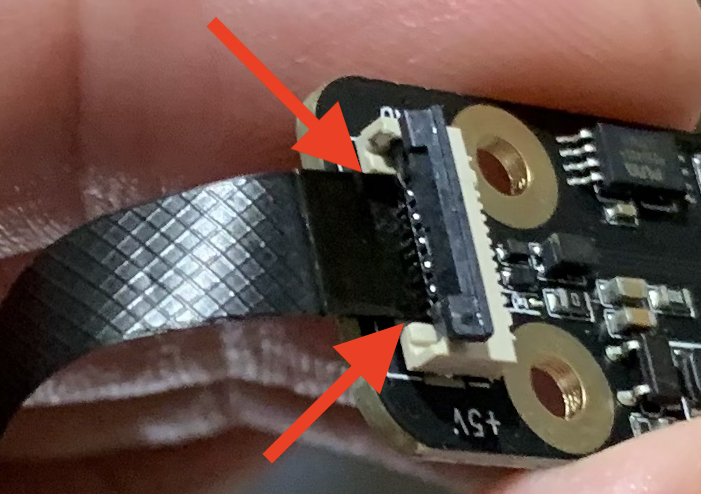

Instale el cable de la cámara en el módulo con la superficie metálica hacia abajo. Bloquee el clip para asegurarlo y tire suavemente de él para asegurarse de que esté bien bloqueado.
Asegúrese de que el cable de la cámara esté instalado correctamente en el conector.
＿＿＿＿＿＿＿＿

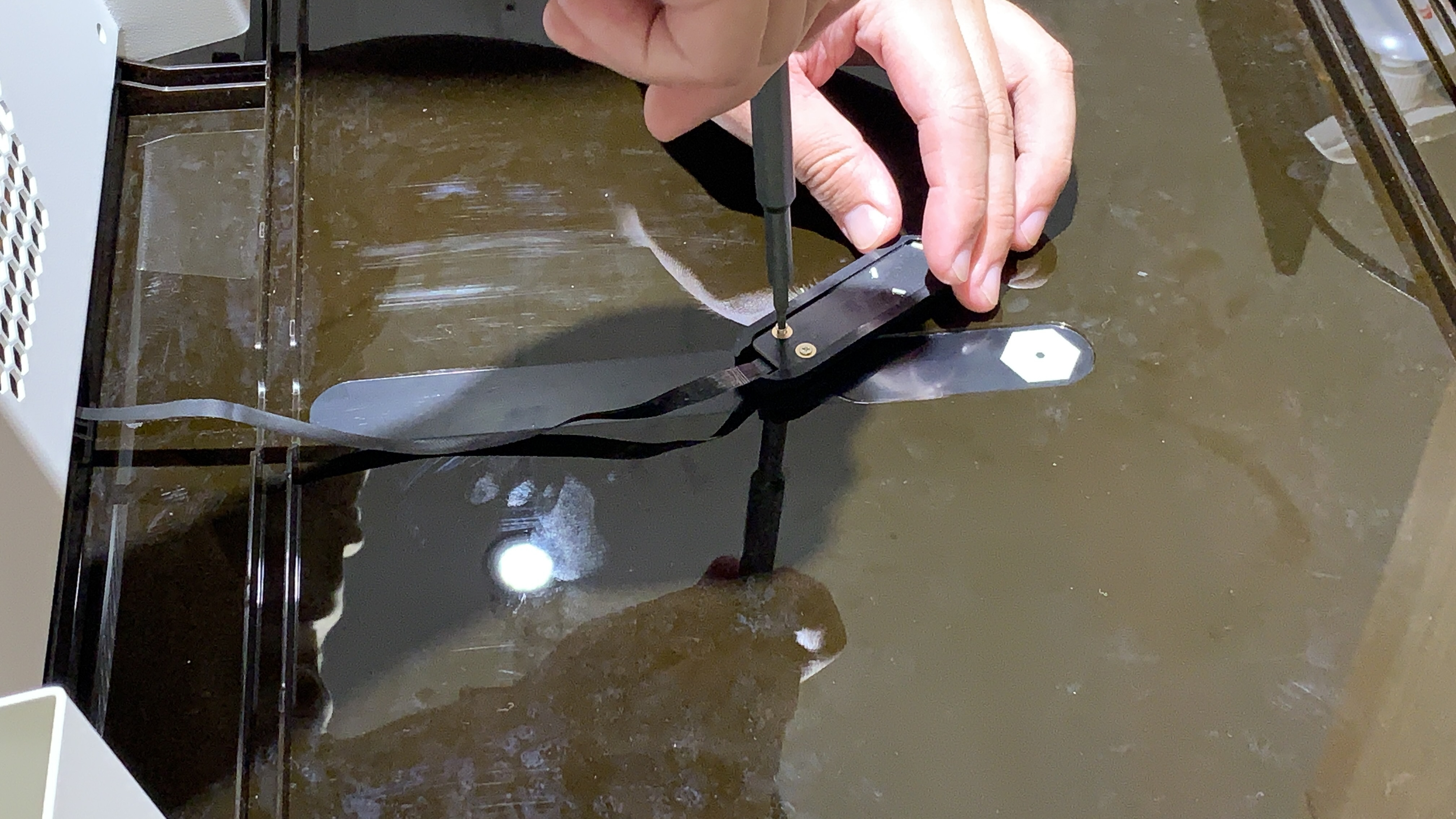

Paso 13: Fije el módulo de la cámara en la placa del módulo de la cámara
Atornille los tres tornillos.

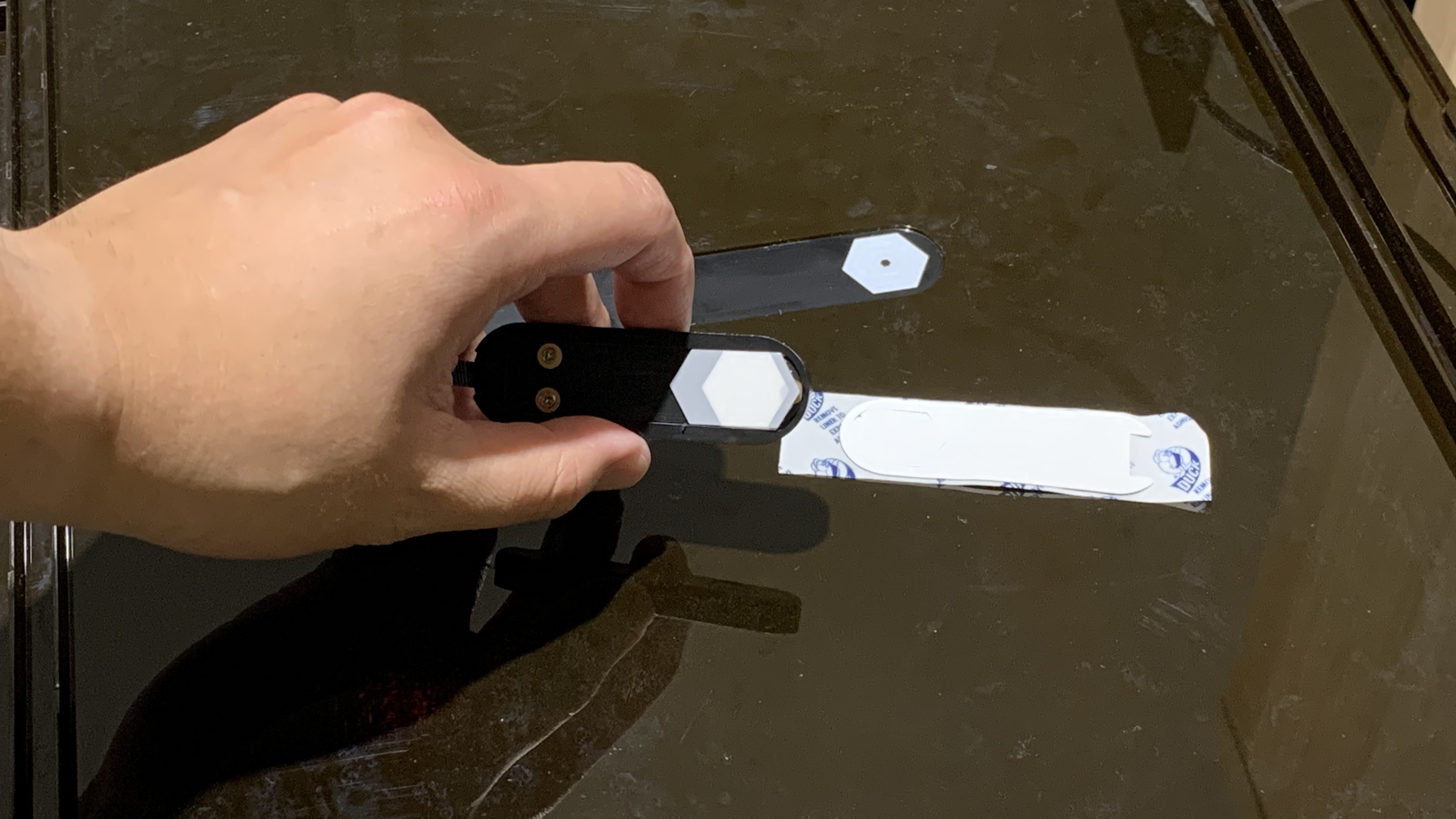

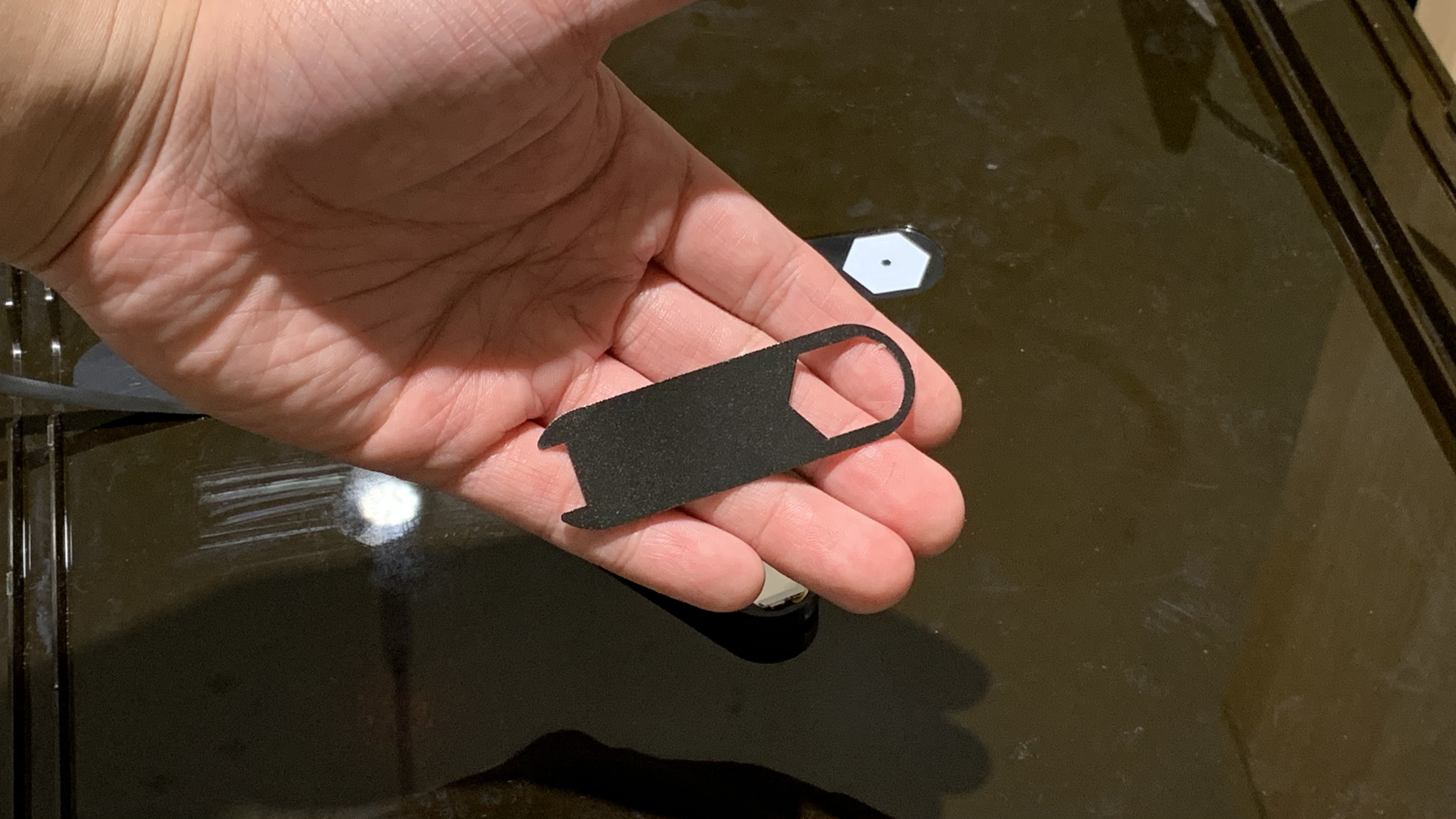

Pegue la nueva placa de conducta de luz en el módulo de la cámara.

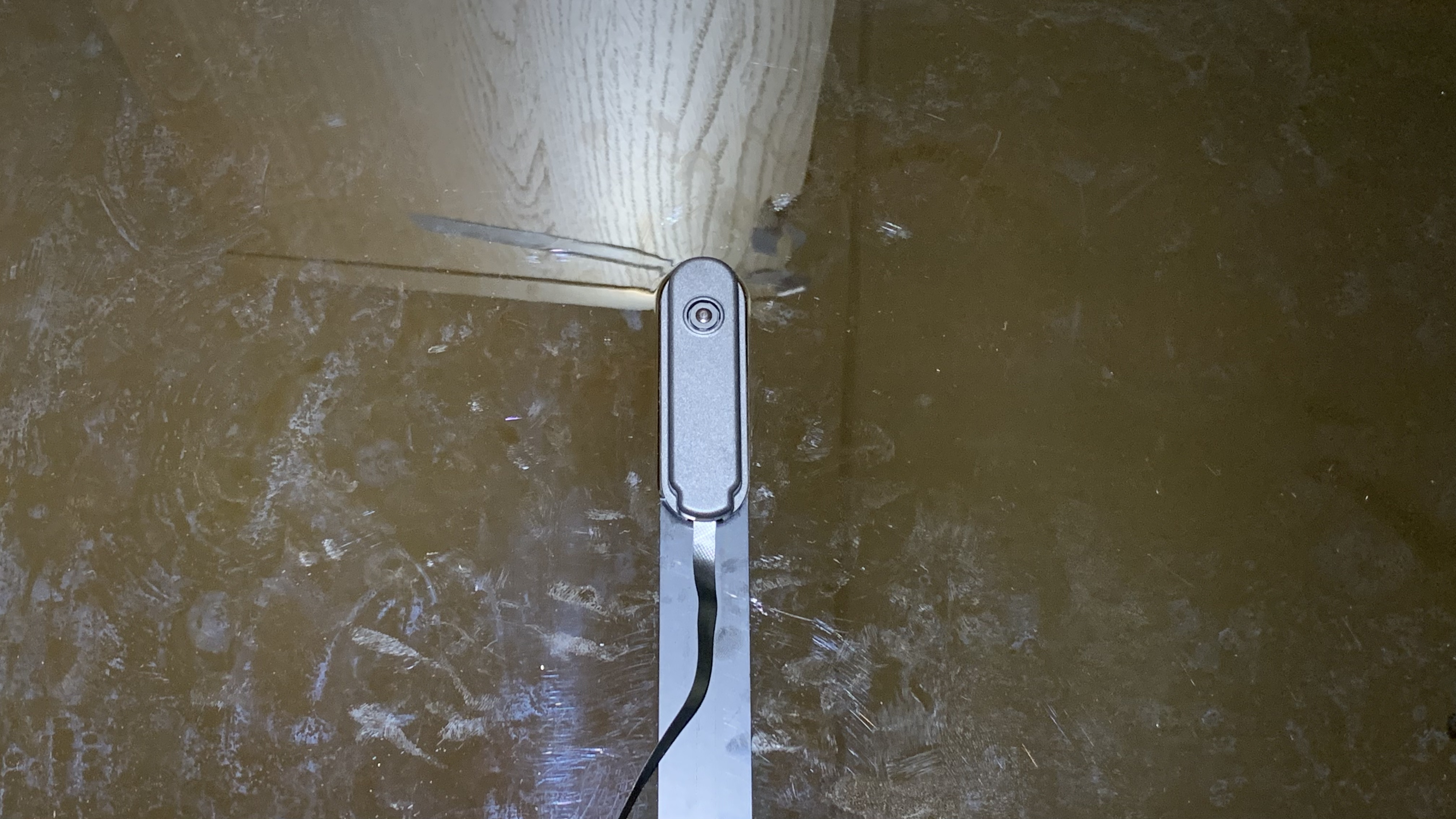

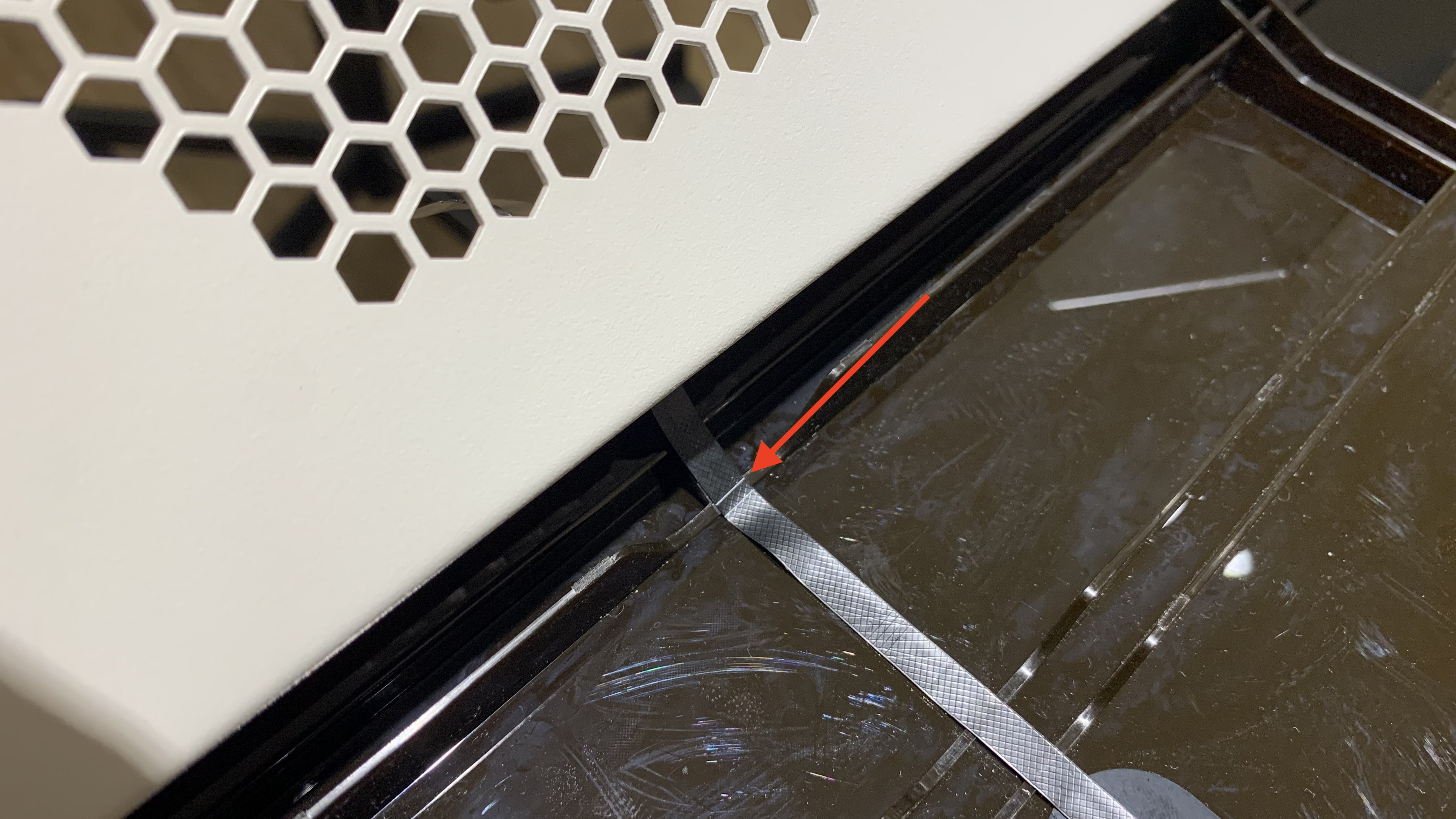

Use la cinta para fijar la placa del módulo de la cámara en la tapa.
＿＿＿＿＿＿＿＿

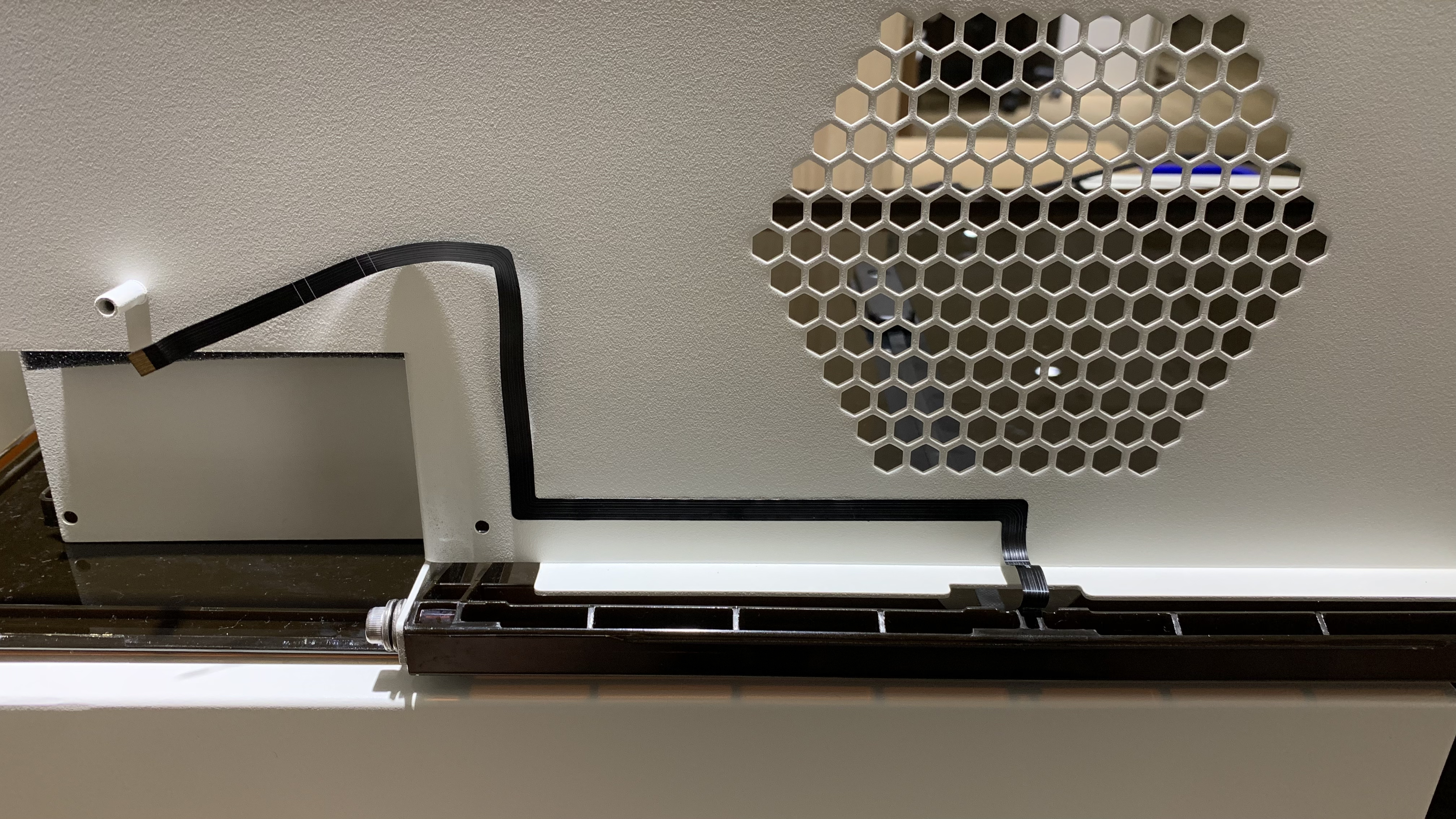

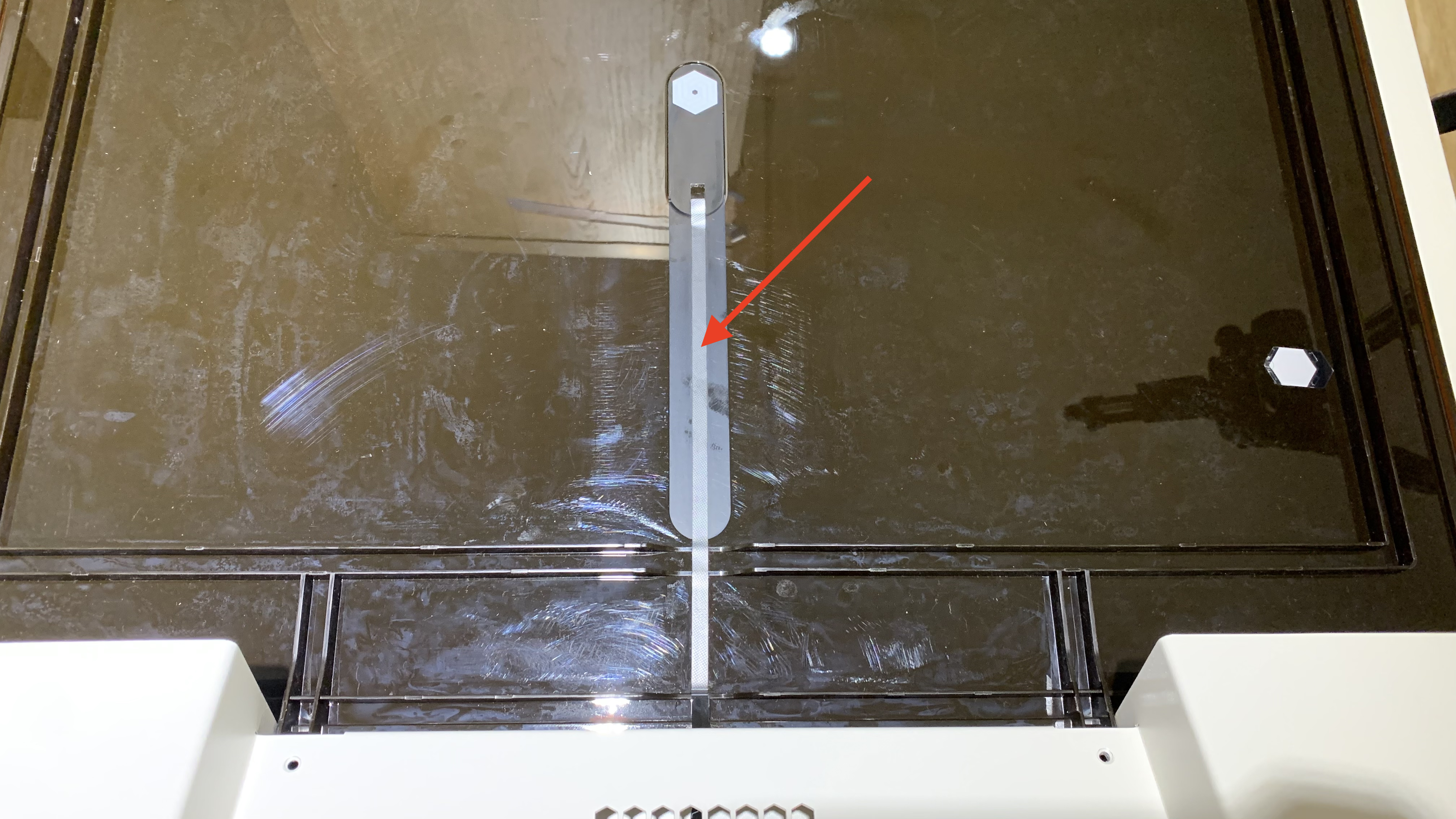

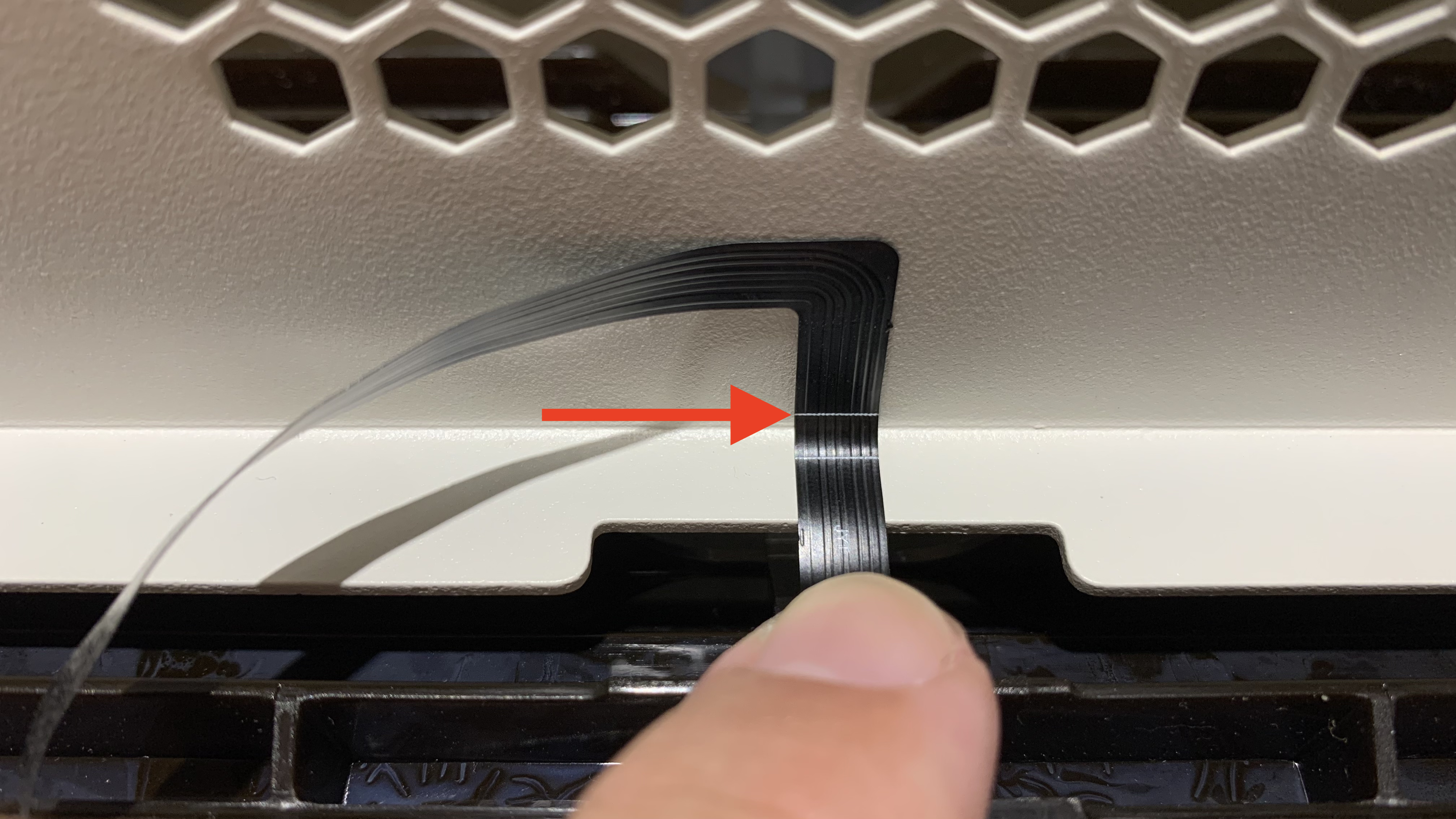

Paso 14: Pegue el cable de la cámara
Puede omitir este paso si no se está cambiando el cable.
Las dos líneas blancas indican la posición de la curva.
＿＿＿＿＿＿＿＿

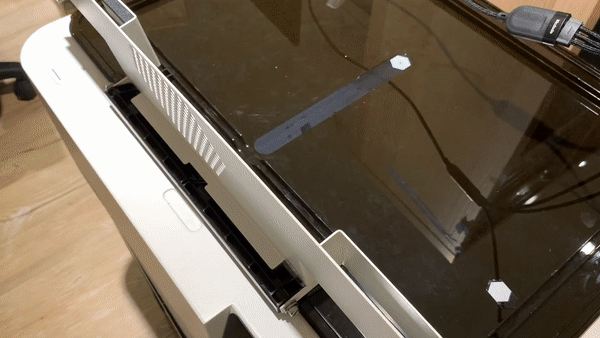

Paso 15: Coloque la placa y la cubierta de la puerta en la parte superior

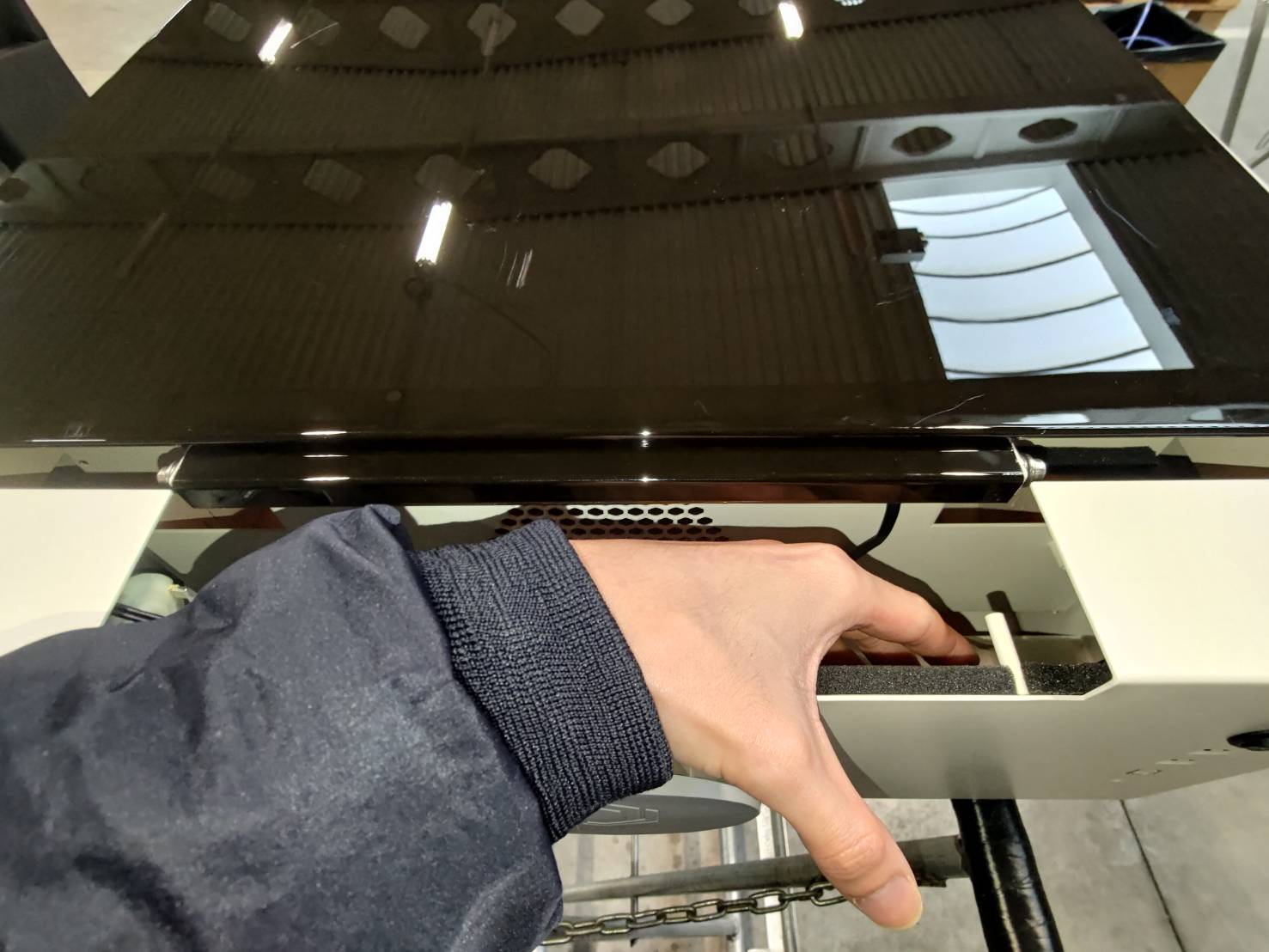

Deje un espacio para permitir que sus manos alcancen.
＿＿＿＿＿＿＿＿

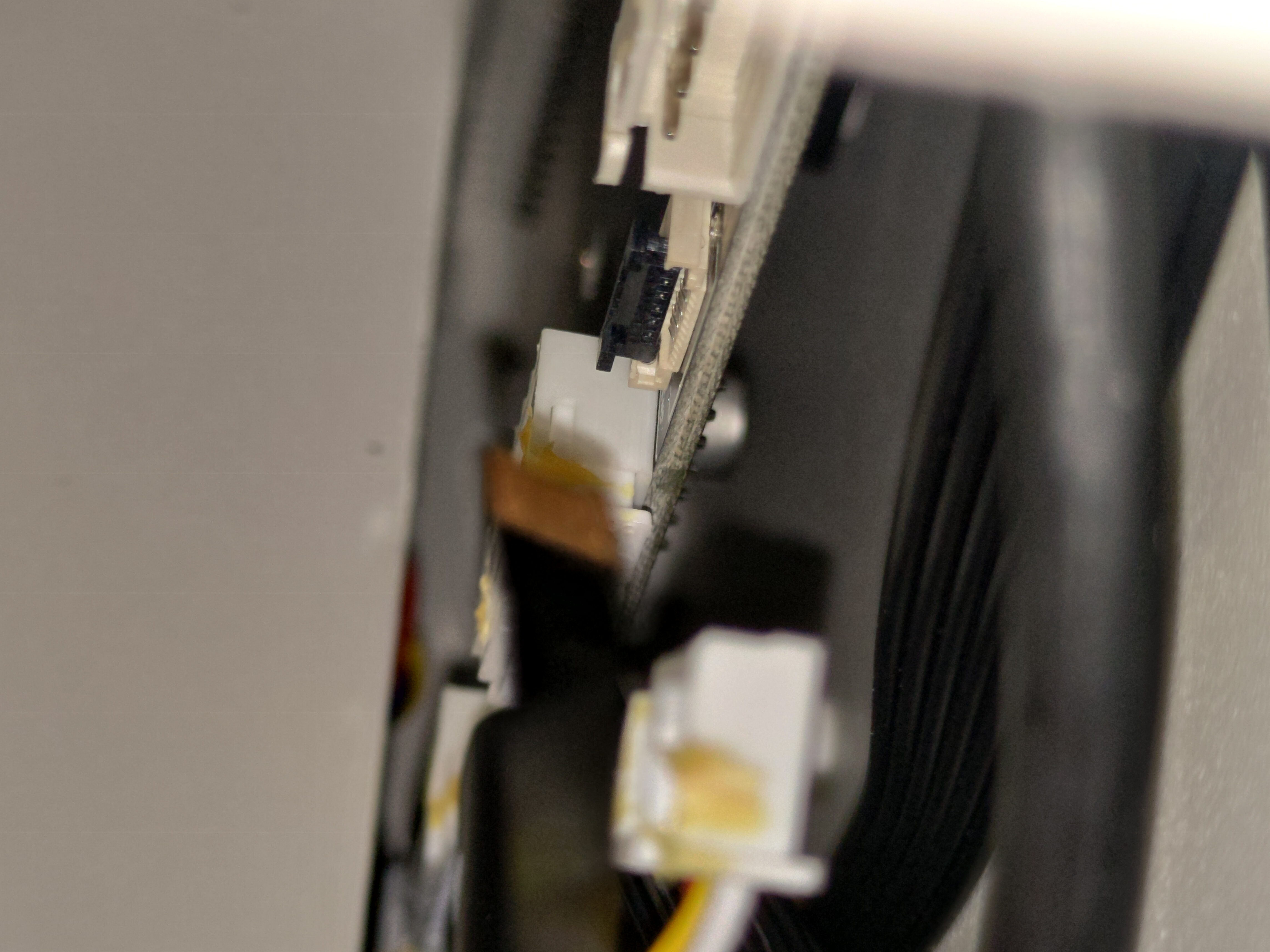

Paso 16: Inserte el cable de la cámara en la placa base
Tenga en cuenta que la superficie metálica del cable de la cámara debe estar orientada hacia la placa base.

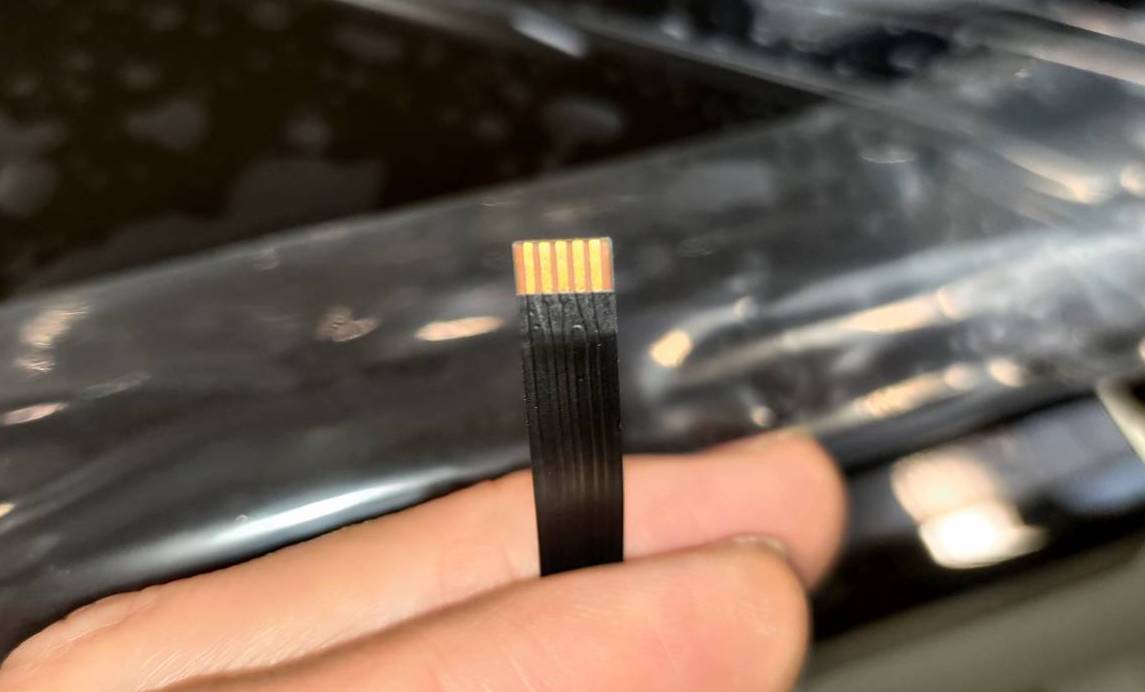

La superficie metálica del cable de la cámara：
La superficie metálica debe estar orientada hacia la placa base.：
Inserte el cable：
Bloquear el clip：
＿＿＿＿＿＿＿＿
Paso 17: Inserte el cable del motor
＿＿＿＿＿＿＿＿
Paso 18-Empuje hacia atrás la placa y atornille los tornillos
Tornillo T8 x 8 piezas
＿＿＿＿＿＿＿＿
Paso 19
Una vez que haya completado los pasos anteriores, el cable de la cámara se habrá reemplazado con éxito. Sin embargo, dado que los pasos implicaron mover la cubierta de la puerta y la cámara, realice la calibración de la cámara como último paso antes de reanudar el uso de la máquina.
Puede consultar esta página: Calibración de la cámara.
＿＿＿＿＿＿＿＿
