Herramientas
Conductor Torx T8
llave Allen de 3 mm
Rotulador
Paso 1: Apague la máquina y retire el cable de alimentación
＿＿＿＿＿＿＿＿

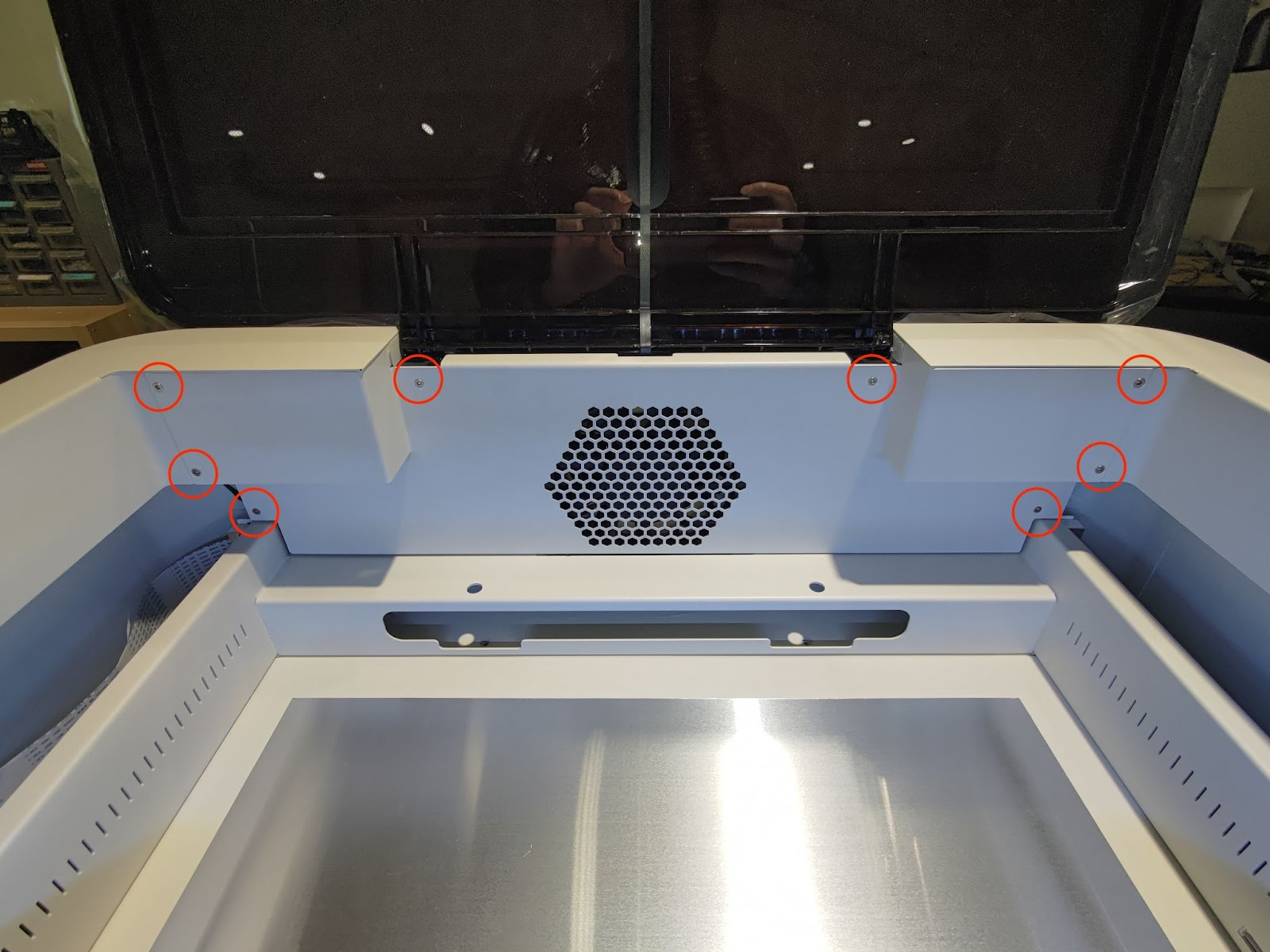

Paso 2: Desatornille estos tornillos en la placa
Tornillo T8 x 8 piezas (La placa y la cubierta de la puerta están conectadas .)
＿＿＿＿＿
＿＿＿
Paso 3: Mueva un poco la placa y la cubierta de la puerta hacia adelante
＿＿＿＿＿＿＿＿
Paso 4: Retire el cable del motor
Es más fácil quitar el cable de la cámara después de quitar este cable.
＿＿＿＿＿＿＿＿
Paso 5: Retire el cable de la cámara
Tenga en cuenta que hay un clip que bloquea el cable. Abra el clip para quitar el cable de la cámara.
Bloqueo de Clip：
Cierre de Clip Abierto：
Saque el cable：
＿＿＿＿＿＿＿＿
Paso 6-Retire la placa y la cubierta de la puerta
＿＿＿＿＿＿＿＿
Paso 7: Marque la ubicación del cable plano de 38 pines

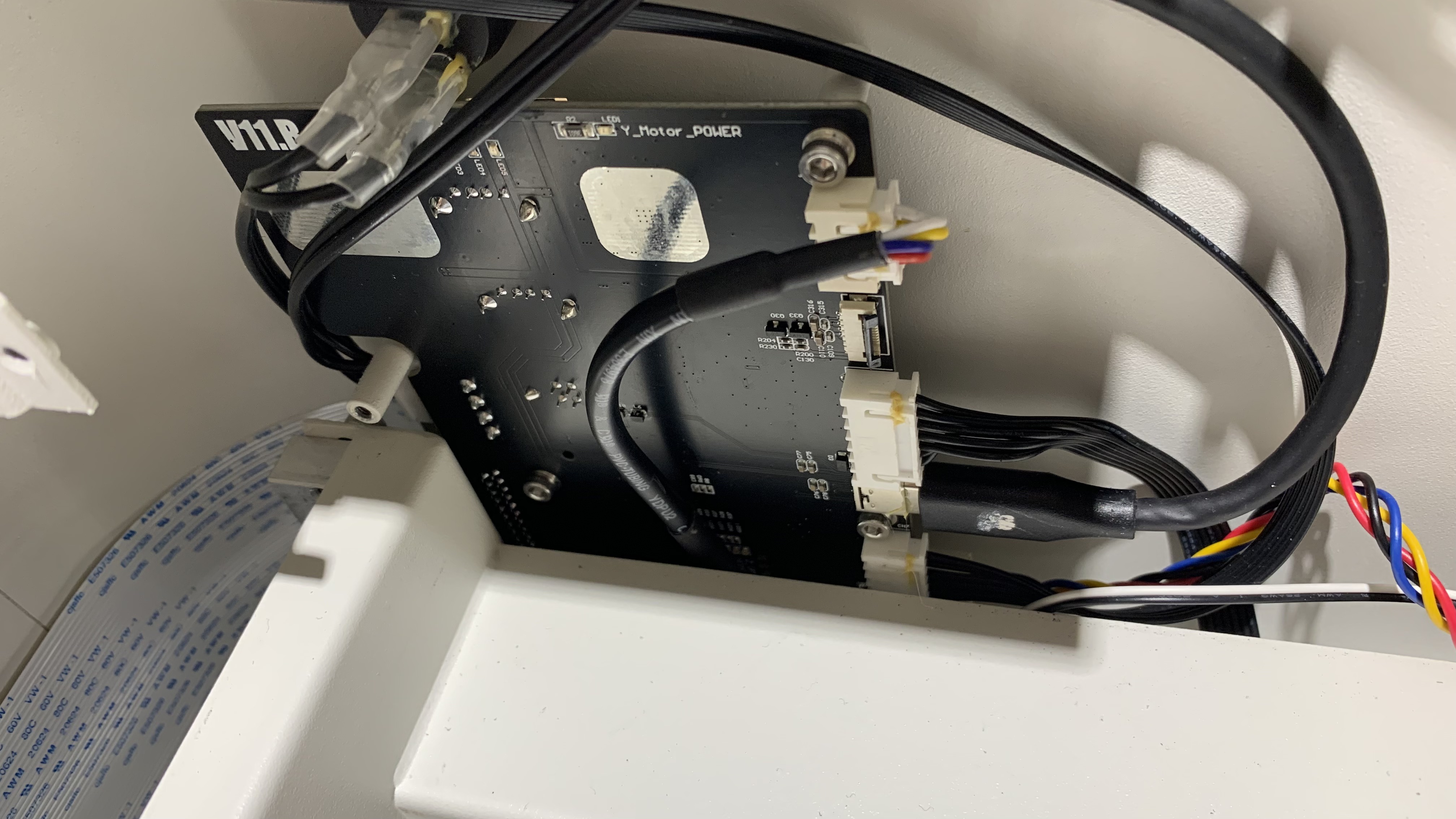

Paso 8: Retire los cables a la derecha de la placa base
Puede tomar una foto, en caso de que haya olvidado la posición de los cables.拍照.jpeg
＿＿＿＿＿＿＿＿
Paso 9: Retire los tornillos de la placa base
tornillo hexagonal de 3 mm x 4 piezas
＿＿＿＿＿＿＿＿
Paso 10: Retire el cable plano de 38 pines de la placa
Tenga en cuenta que hay una cinta en la parte posterior del cable.
Saca la placa base 45 grados.
Este cable tiene que presionar el candado para ser retirado.
Retire todos los cables.
＿＿＿＿＿＿＿＿
Paso 11: Inserte el cable plano de 38 pines en la nueva placa base
Tenga en cuenta que los pines de conexión deben estar boca arriba.
＿＿＿＿＿＿＿＿
Paso 12: Inserte los cables y vuelva a colocar la placa base.
Tenga en cuenta que no doble ningún cable.
＿＿＿＿＿＿＿＿
Paso 13-Coloca los tornillos en la placa base
＿＿＿＿＿＿＿＿
Paso 14: Inserte los cables, excepto el cable de la cámara y el cable del motor .
＿＿＿＿＿＿＿＿
Paso 15: Pegue el cable plano de 38 pines
Alinee la parte superior del cable plano con el borde inferior de la marca y péguelo al lado izquierdo de la placa a lo largo de la esquina superior izquierda.
＿＿＿＿＿＿＿＿
Paso 16: Coloque la placa y la cubierta de la puerta en la parte superior
Deje un espacio para permitir que sus manos alcancen.
＿＿＿＿＿＿＿＿
Paso 17: Inserte el cable de la cámara en la placa base
Tenga en cuenta que la superficie metálica del cable de la cámara debe estar orientada hacia la placa base.
La superficie metálica del cable de la cámara：
La superficie metálica debe estar orientada hacia la placa base.：
Inserte el cable：
Bloquear el clip：
＿＿＿＿＿＿＿＿
Paso 18: Inserte el cable del motor
＿＿＿＿＿＿＿＿
Paso 19-Empuje hacia atrás la placa y atornille los tornillos
Tornillo T8 x 8 piezas
＿＿＿＿＿＿＿＿
Paso 20
Una vez que haya completado los pasos anteriores, la cubierta de la puerta se habrá reemplazado con éxito. Sin embargo, dado que los pasos implicaron mover la cubierta de la puerta y la cámara, realice la calibración de la cámara como último paso antes de reanudar el uso de la máquina.
Puede consultar esta página：Calibración de la cámara
＿＿＿＿＿＿＿＿
