7-4 Recambio de la bomba de aire (Beambox)

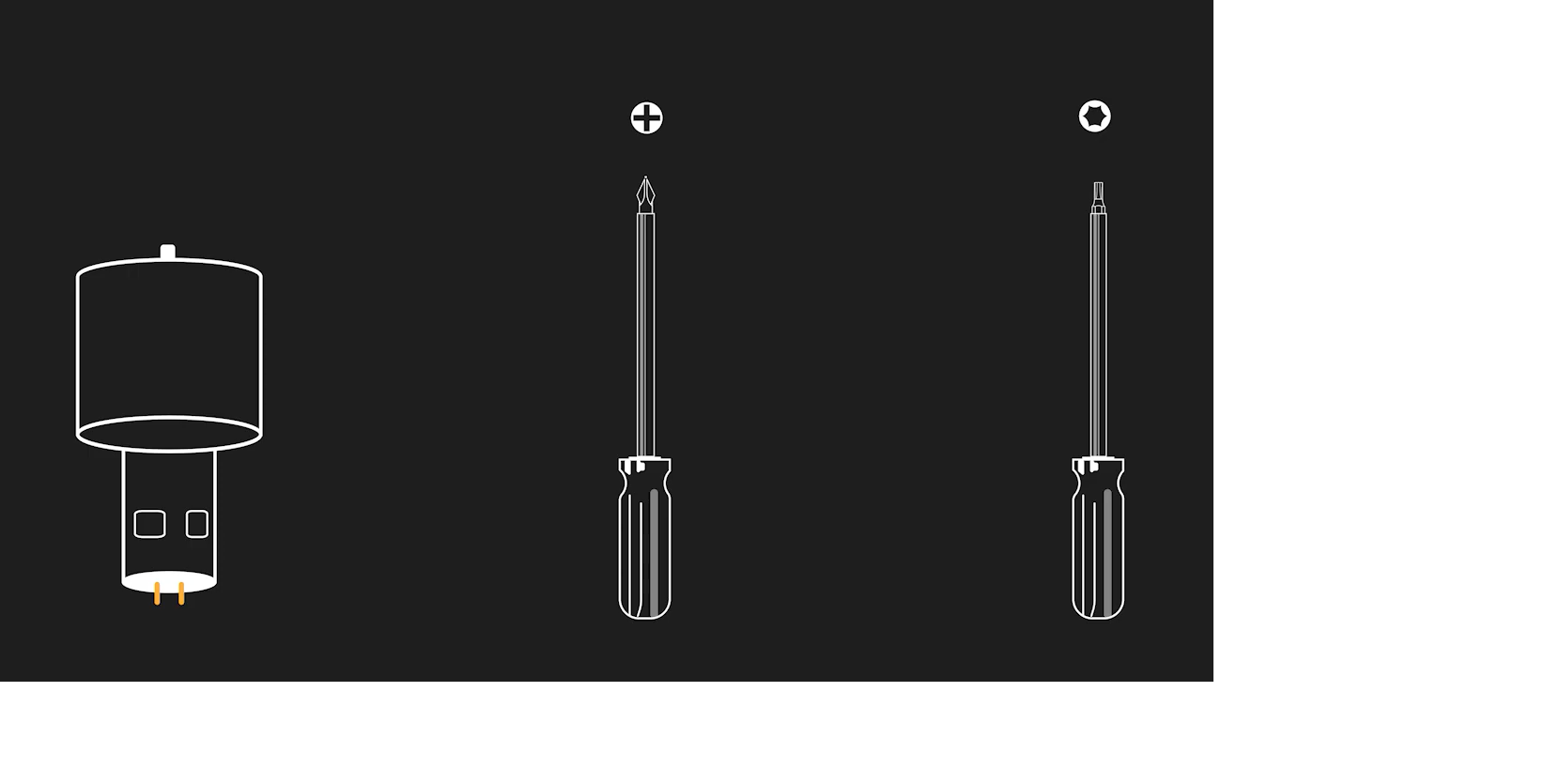

Herramientas a utilizar:

Destornillador T8 Hexalobular

Destornillador Phillips Hexagonal

Repuesto:

Bomba de aire

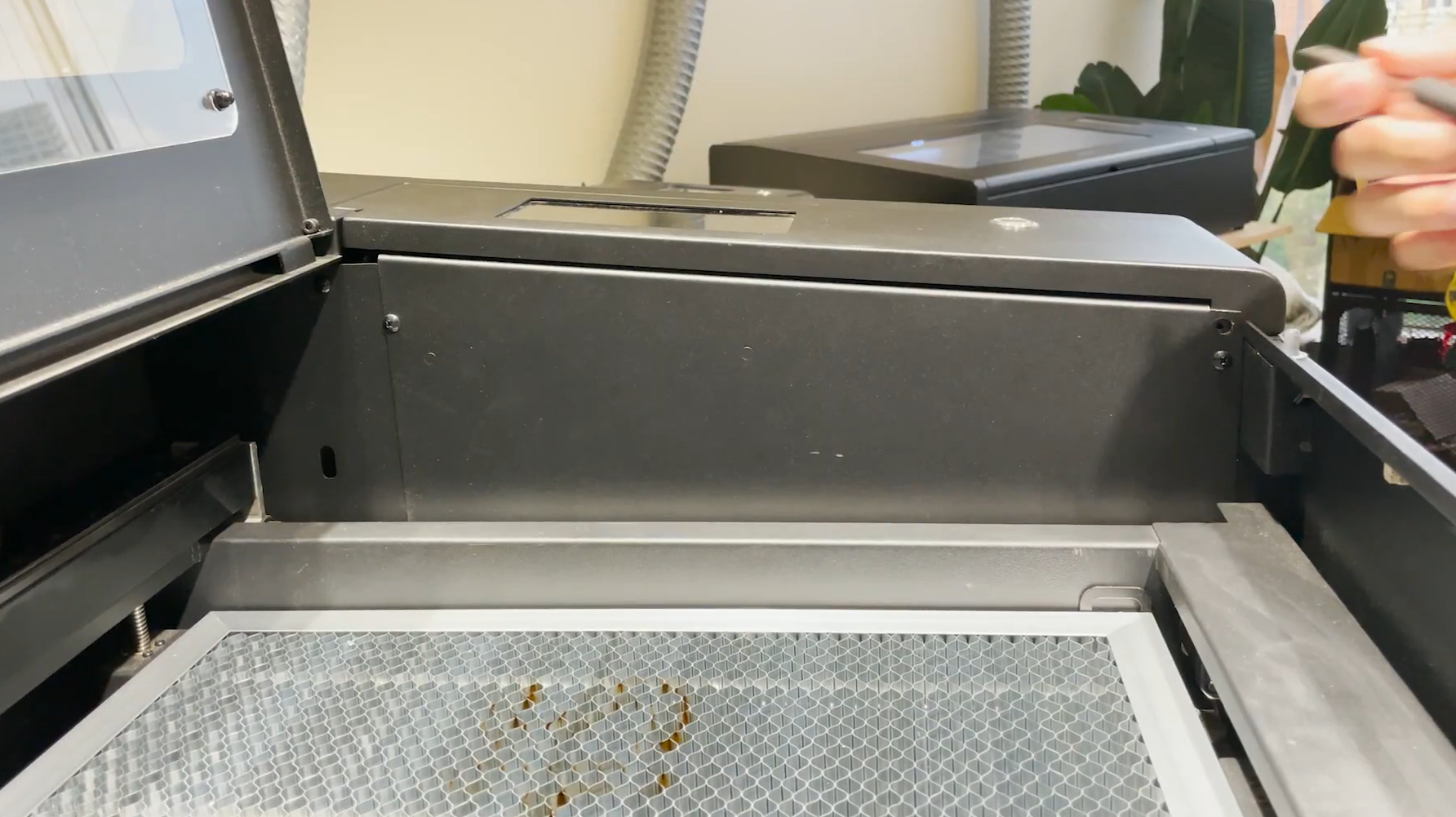

1. Retire los tornillos de la pared interior lateral

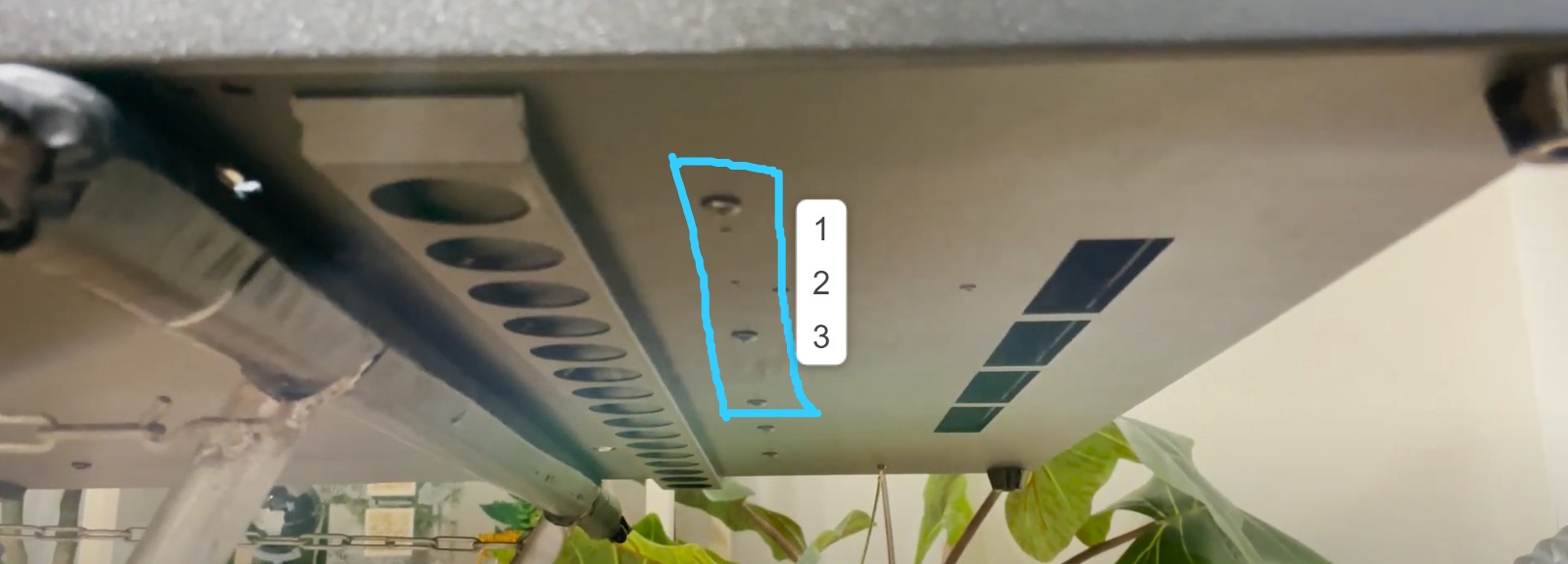

2. Mirando la máquina de frente, debajo del sector de la pantalla y cableado, retire los tres primeros

tornillos comenzando por el más cercano a usted

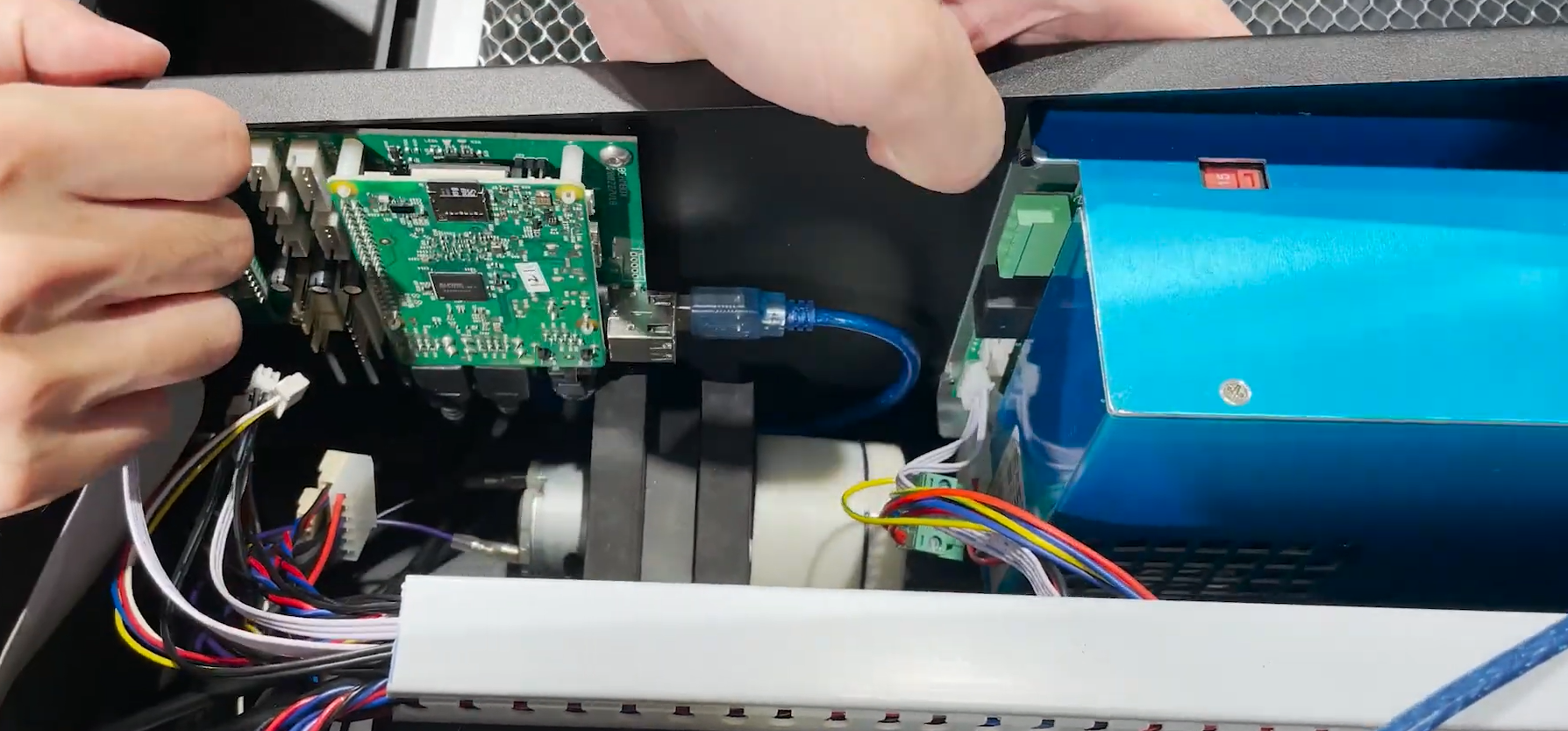

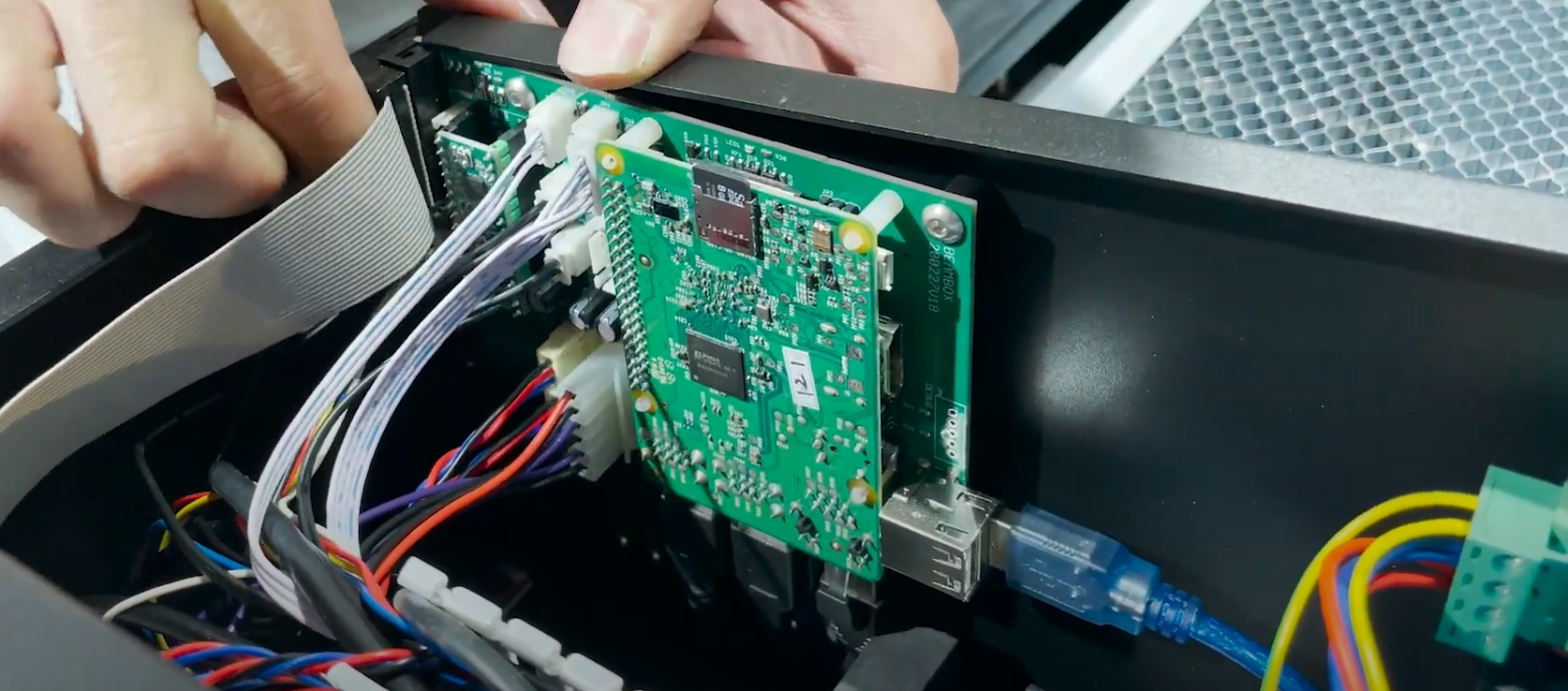

3. Desconecte todo el cableado dirigido a la Mainboard (placa verde) y PSU 12V

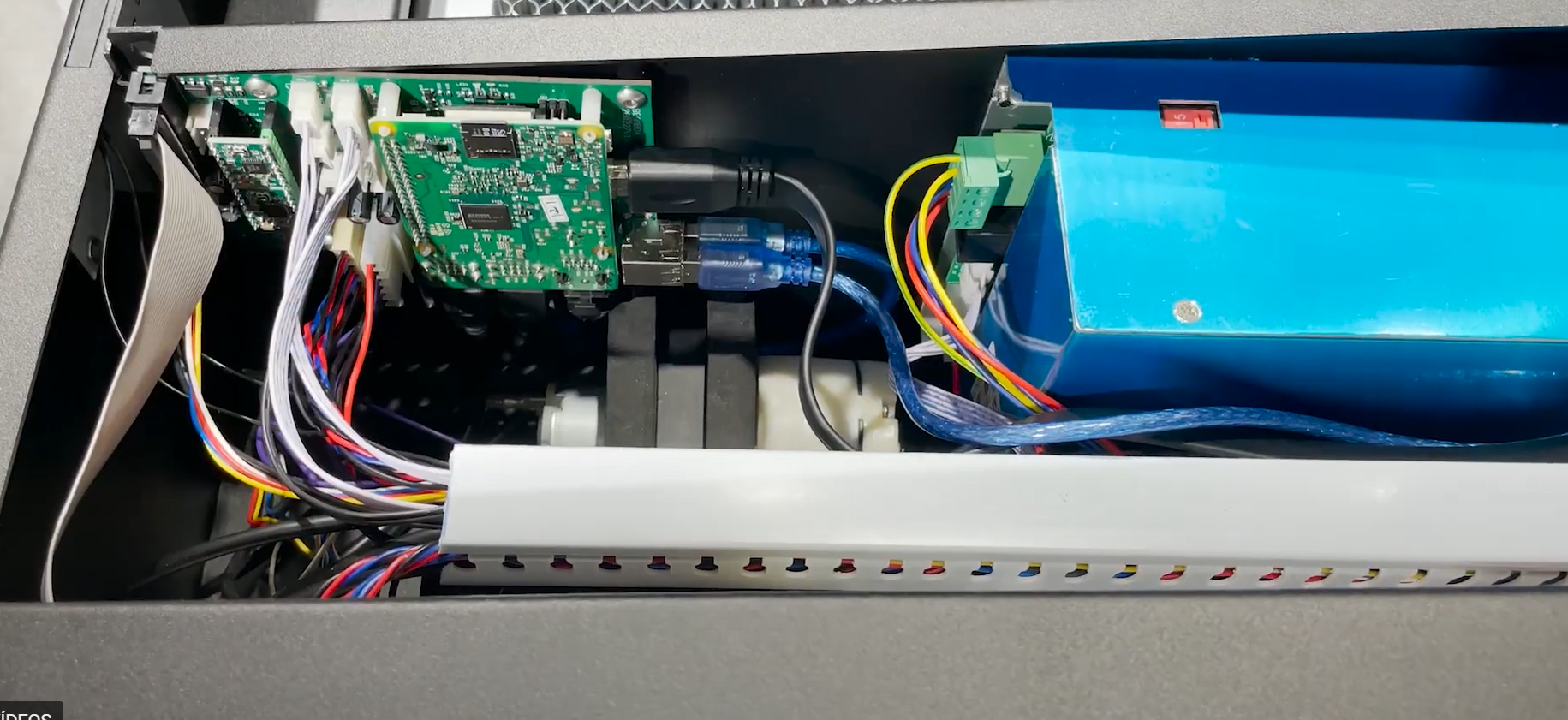

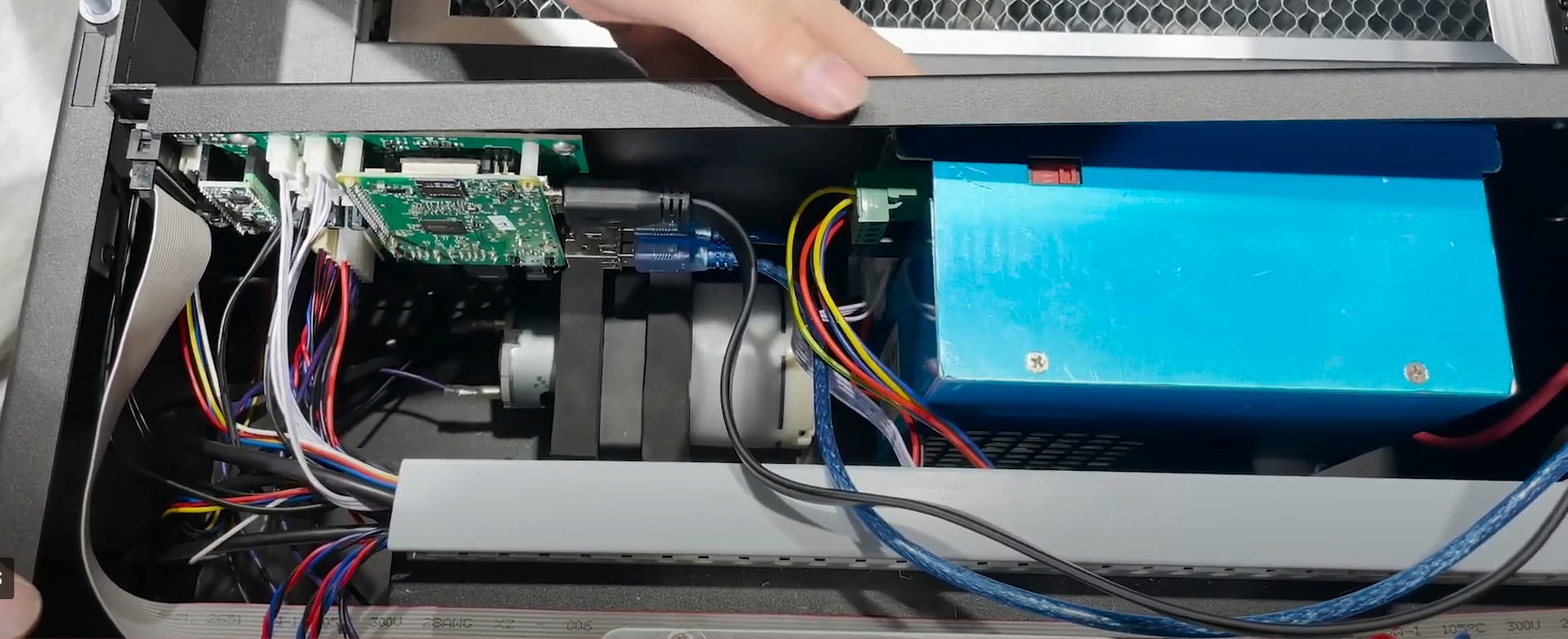

4. Retire a un lado la pared lateral interna y proceda a retirar tanto los cables como la manguera de aire de la bomba

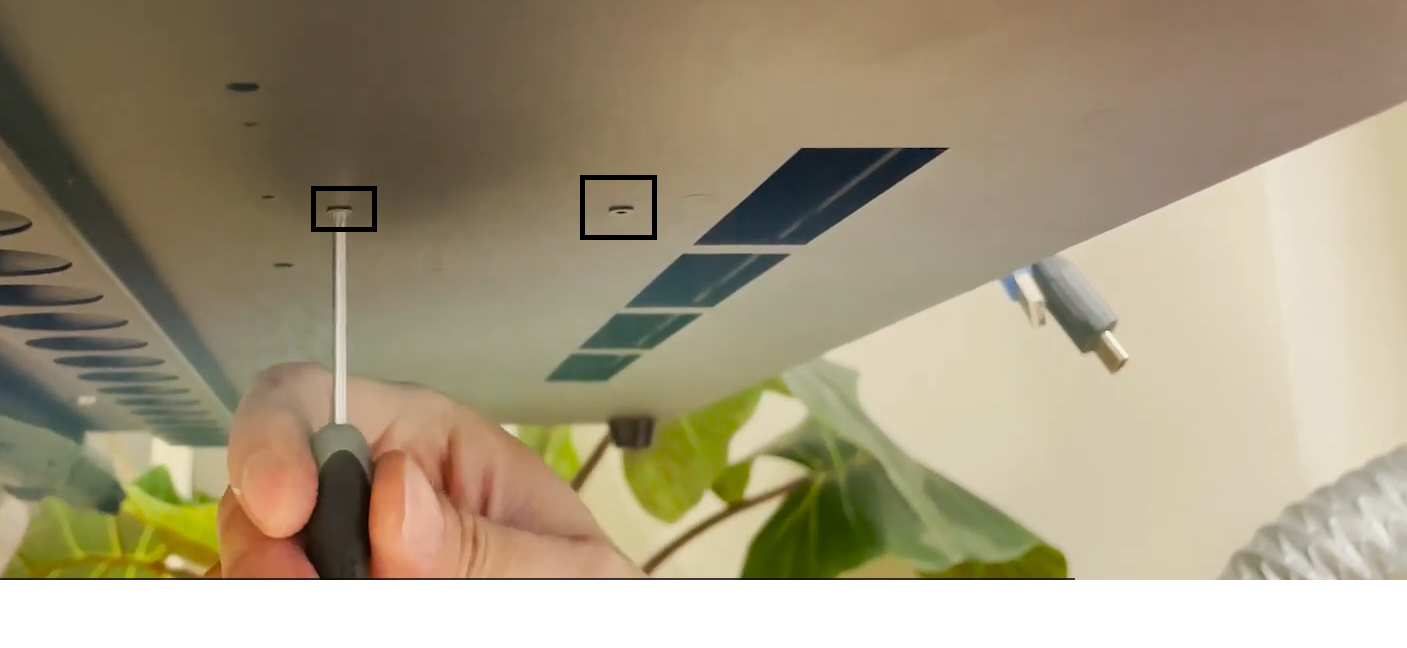

5. Ahora retire los dos tornillos que sujetan la bomba de aire en la parte inferior de la máquina

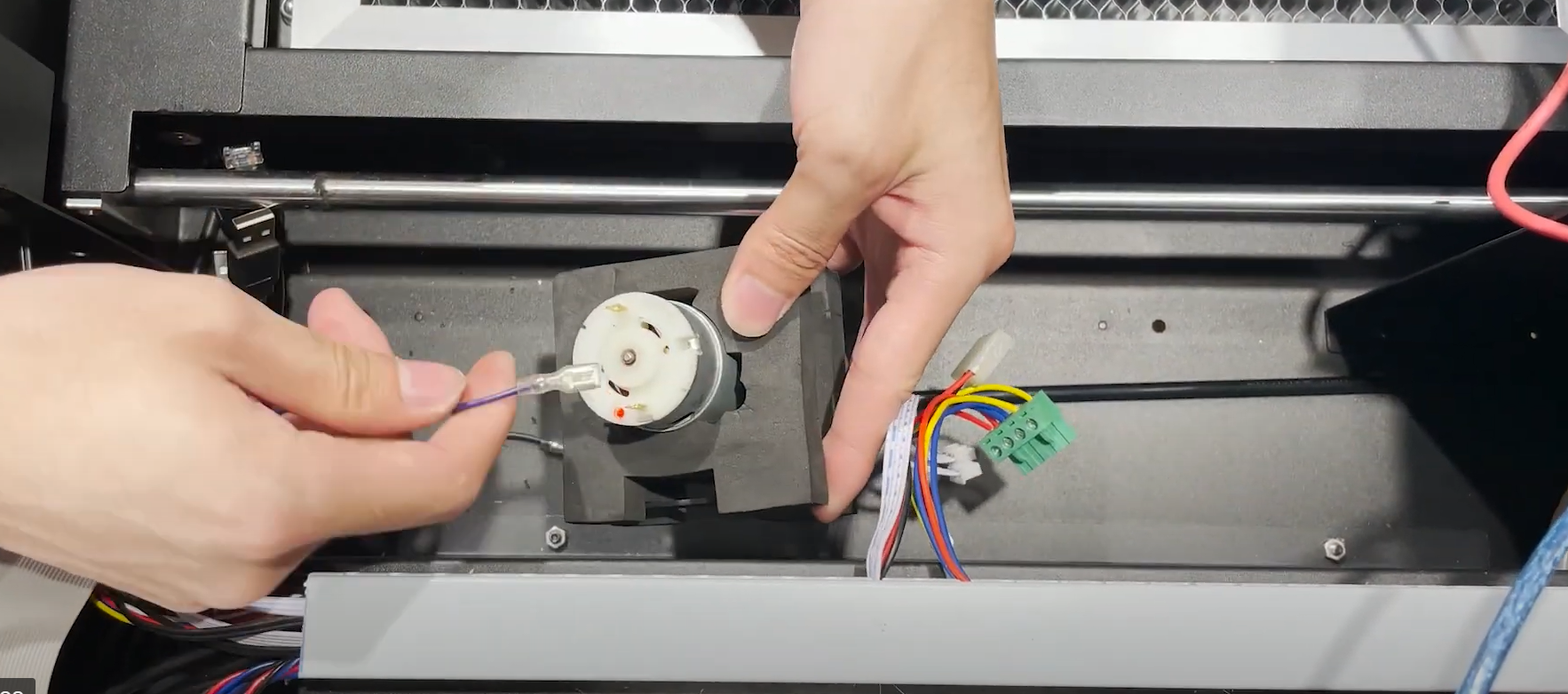

6. Retire la vieja bomba de aire y coloque en su lugar la nueva en el soporte oscuro > reconecte la manguera de aire > reconecte el cableado.

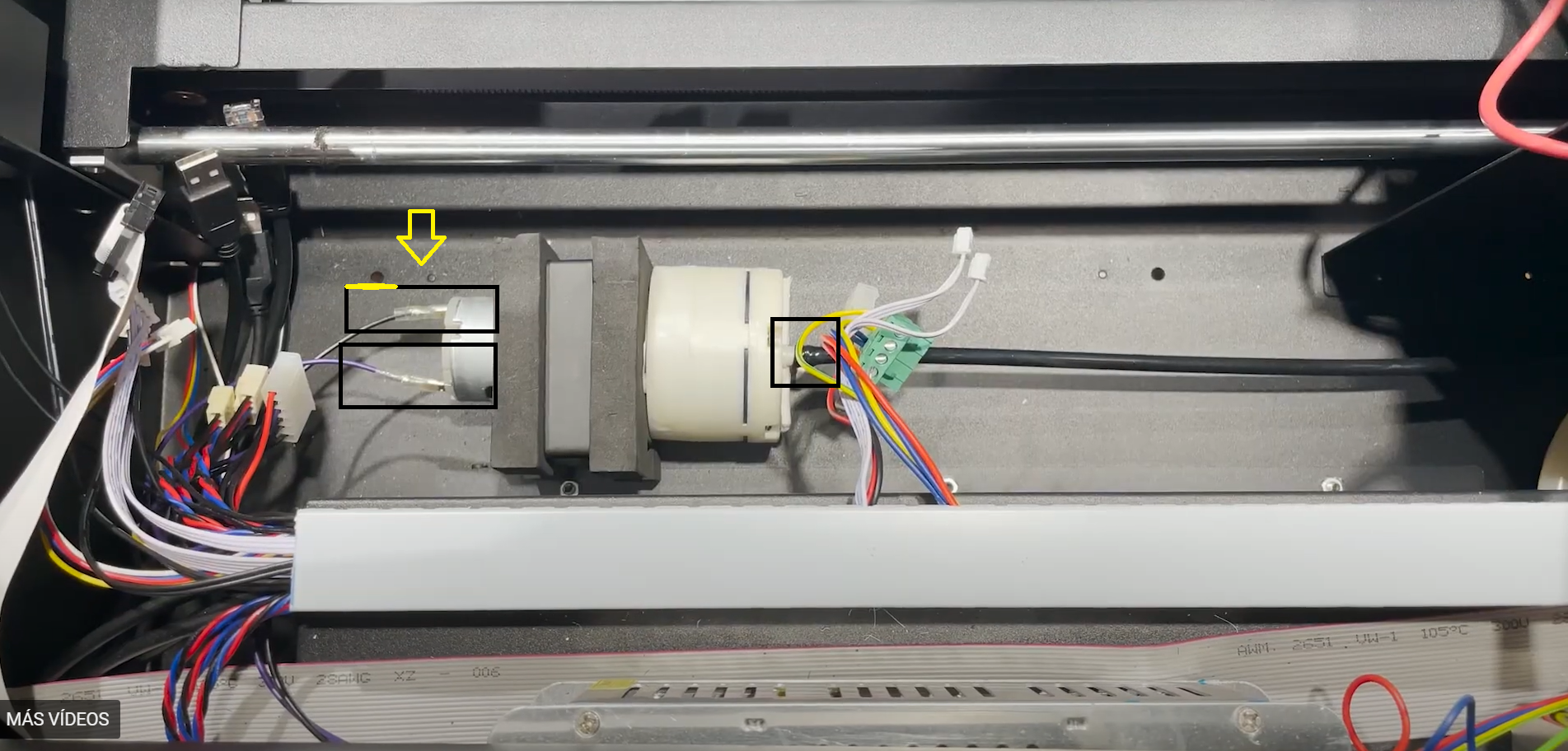

En la bomba de aire, el punto rojo simboliza la posición +V, el otro lado es la posición -V

El cable Morado o Rojo irá en la posición +V, el cable negro irá en la otra posición

Una vez posicionada y reconectada, vuelva a atornillar el soporte a la máquina

Vuelva a conexionar el cableado dirigido a la Mainboard y PSU

Atornille la parte inferior de la máquina

Vuelva a atornillar la pared interior lateral de la máquina y recoloque cualquier tornillo sobrante.
