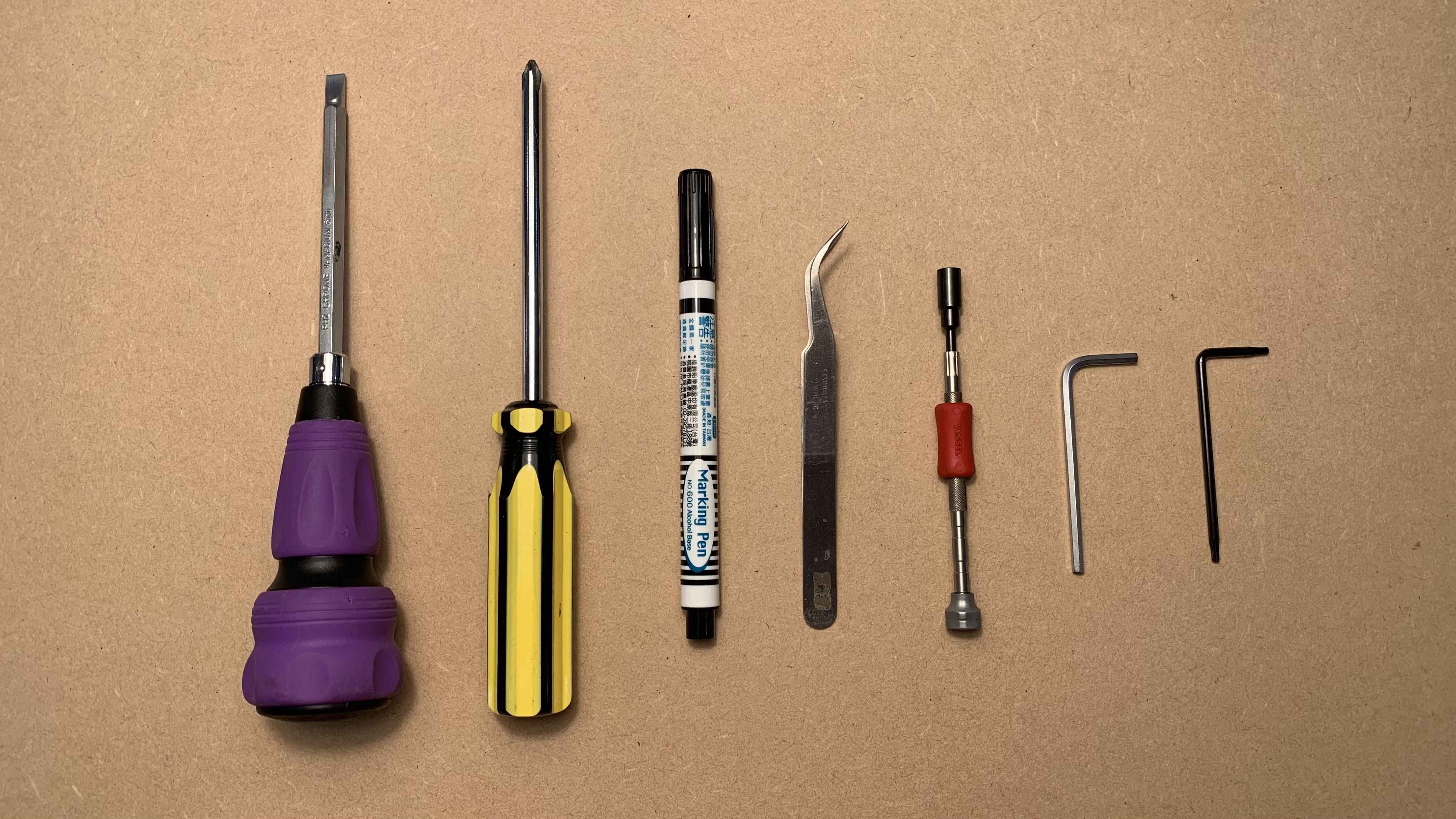

Herramientas
Conductor Torx T8
llave Allen de 3 mm
Destornillador phillips
Destornillador de cabeza plana
Rotulador
Llave de tubo (5,5 mm)
Súper pegamento ((Opcional)
______________
Paso 1 -
Apague la máquina, retire el cable de alimentación y dé la vuelta a la máquina.
______________

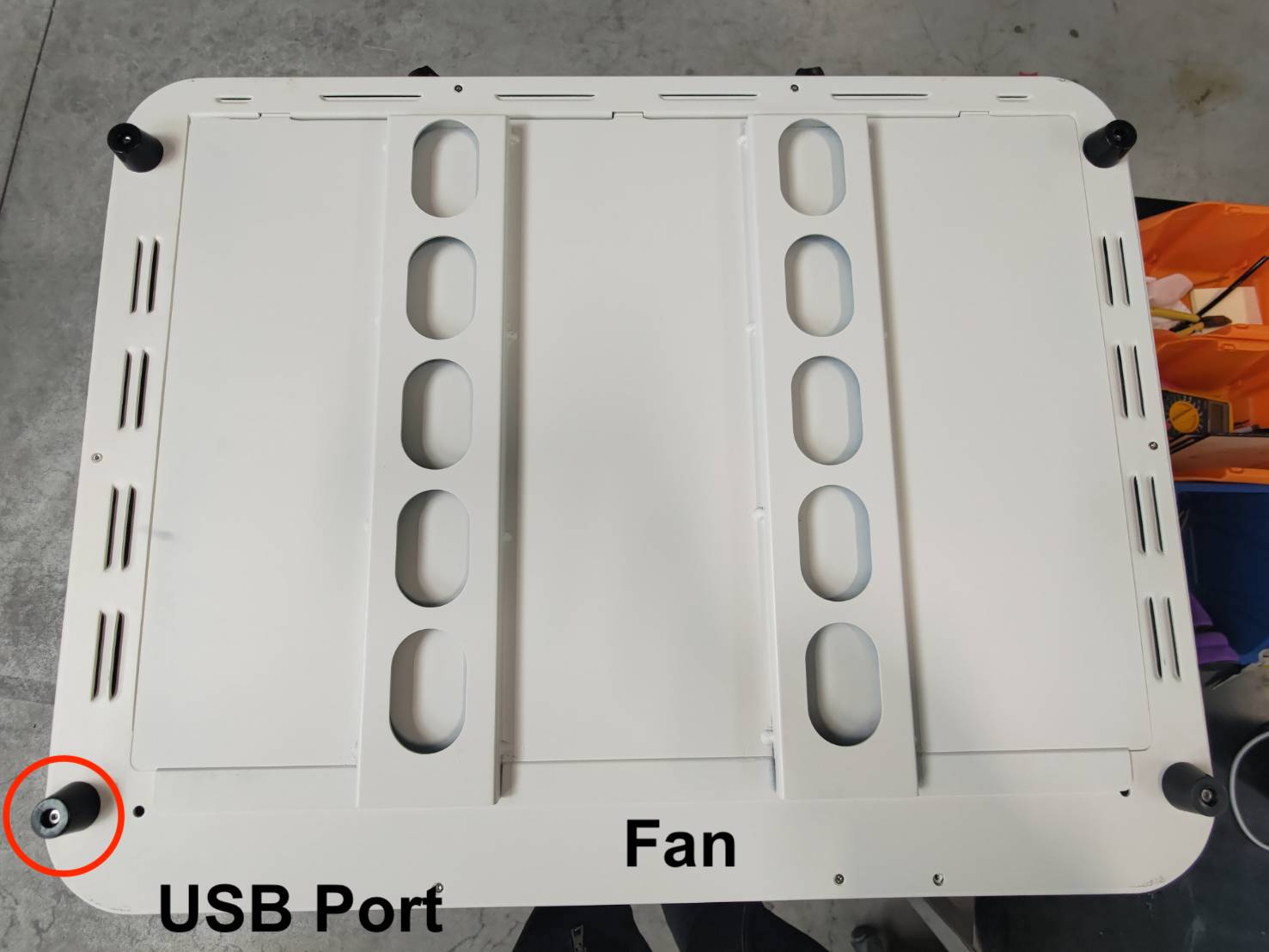

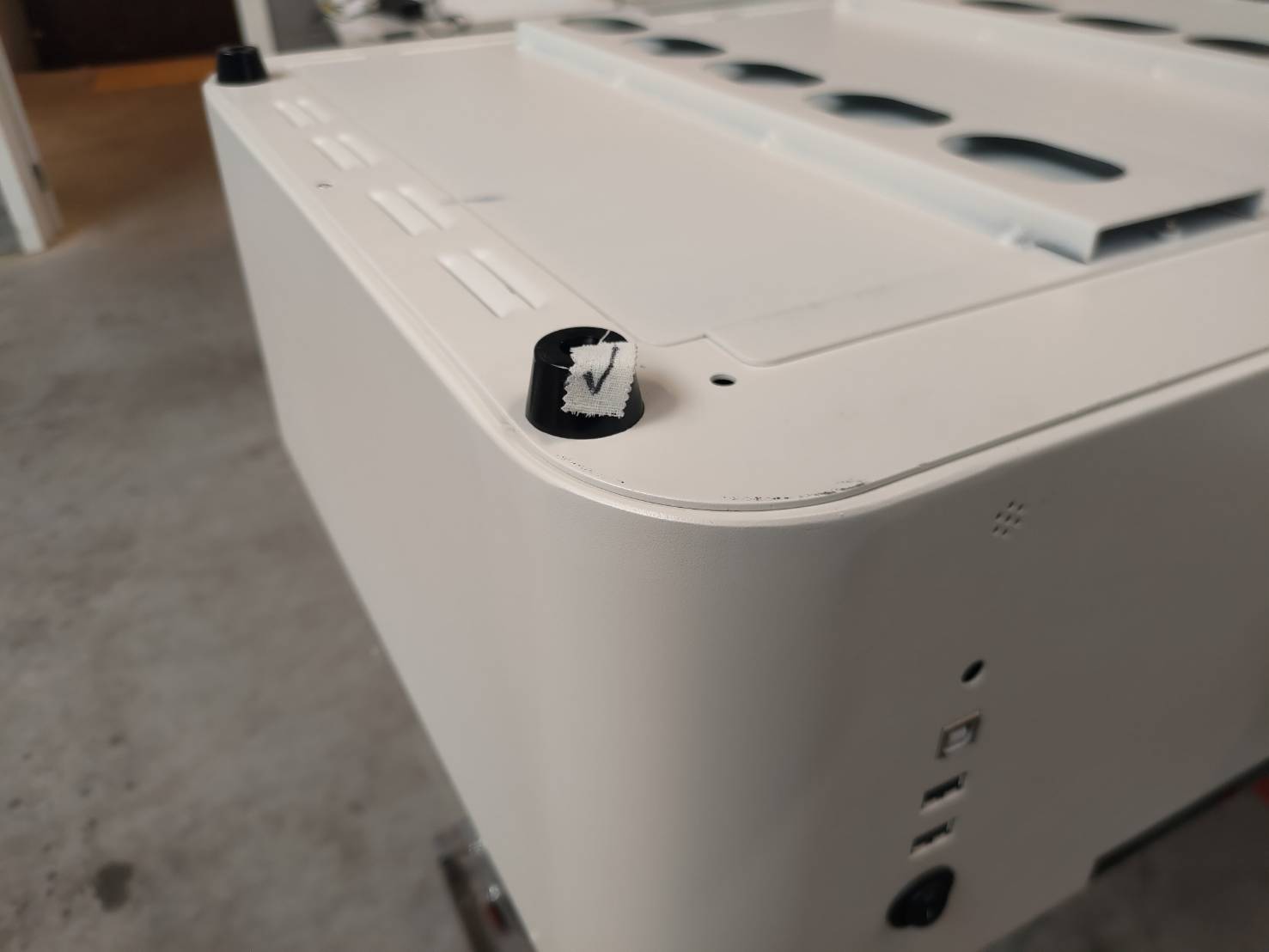

Paso 2: Marque el pie de goma y atorníllelo cerca del puerto USB
El propósito de marcar es que el tornillo de este pie sea más corto que otros y tenga que estar en la misma posición.
______________

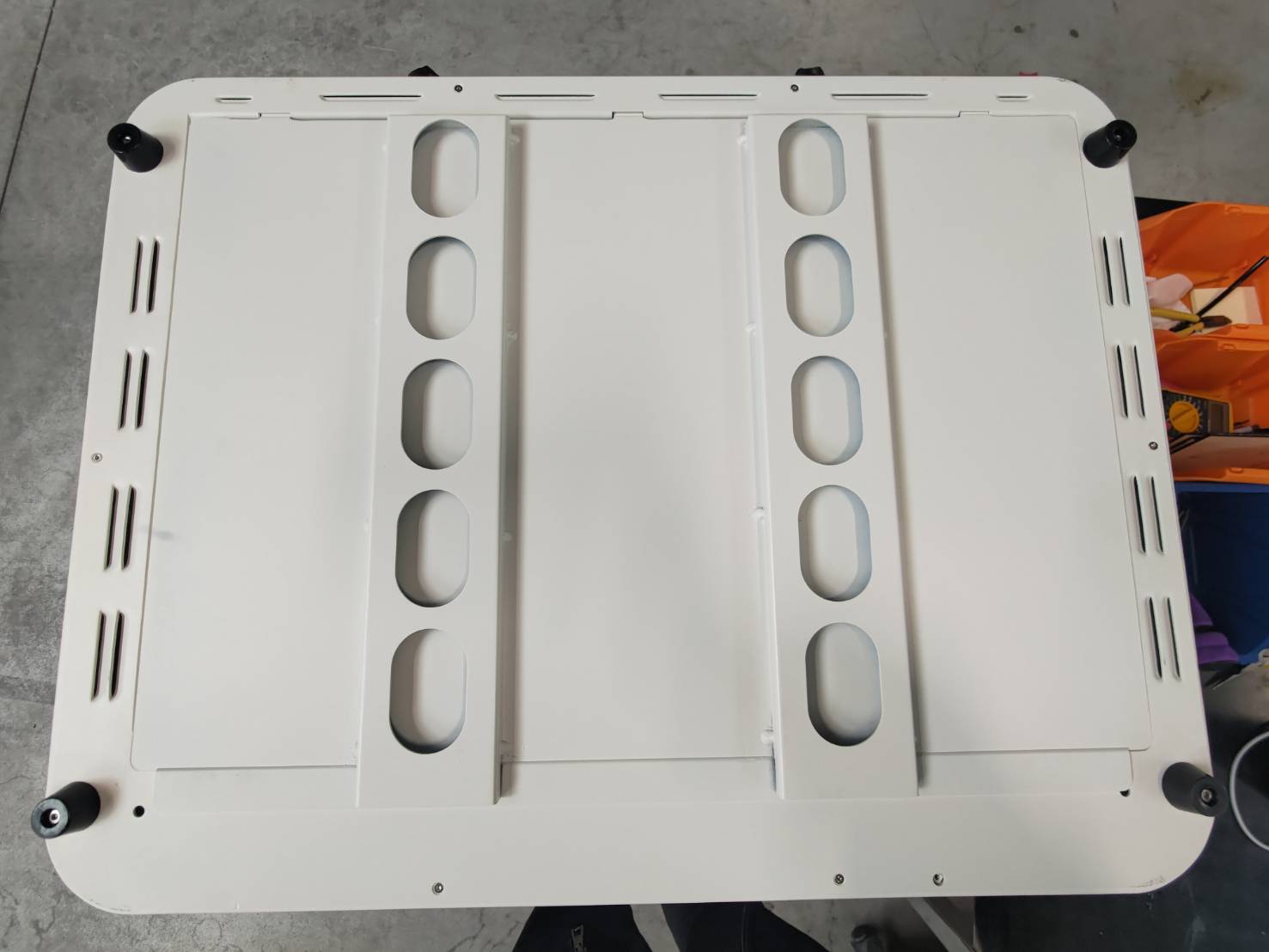

Paso 3-Desatornille estos tornillos inferiores
Tornillo T8 x 6 piezas screw tornillo hexagonal de 3 mm x 4 piezas
______________

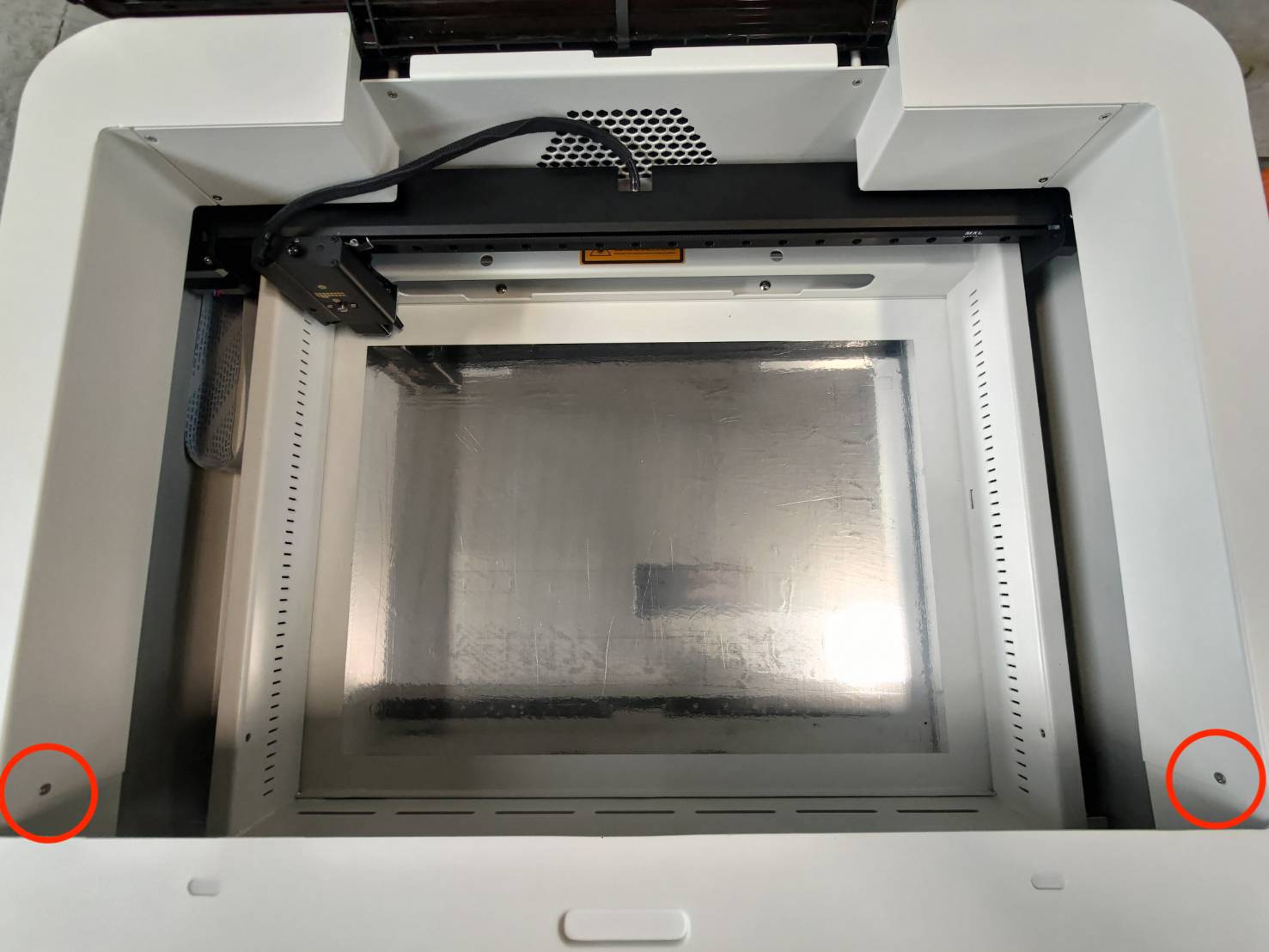

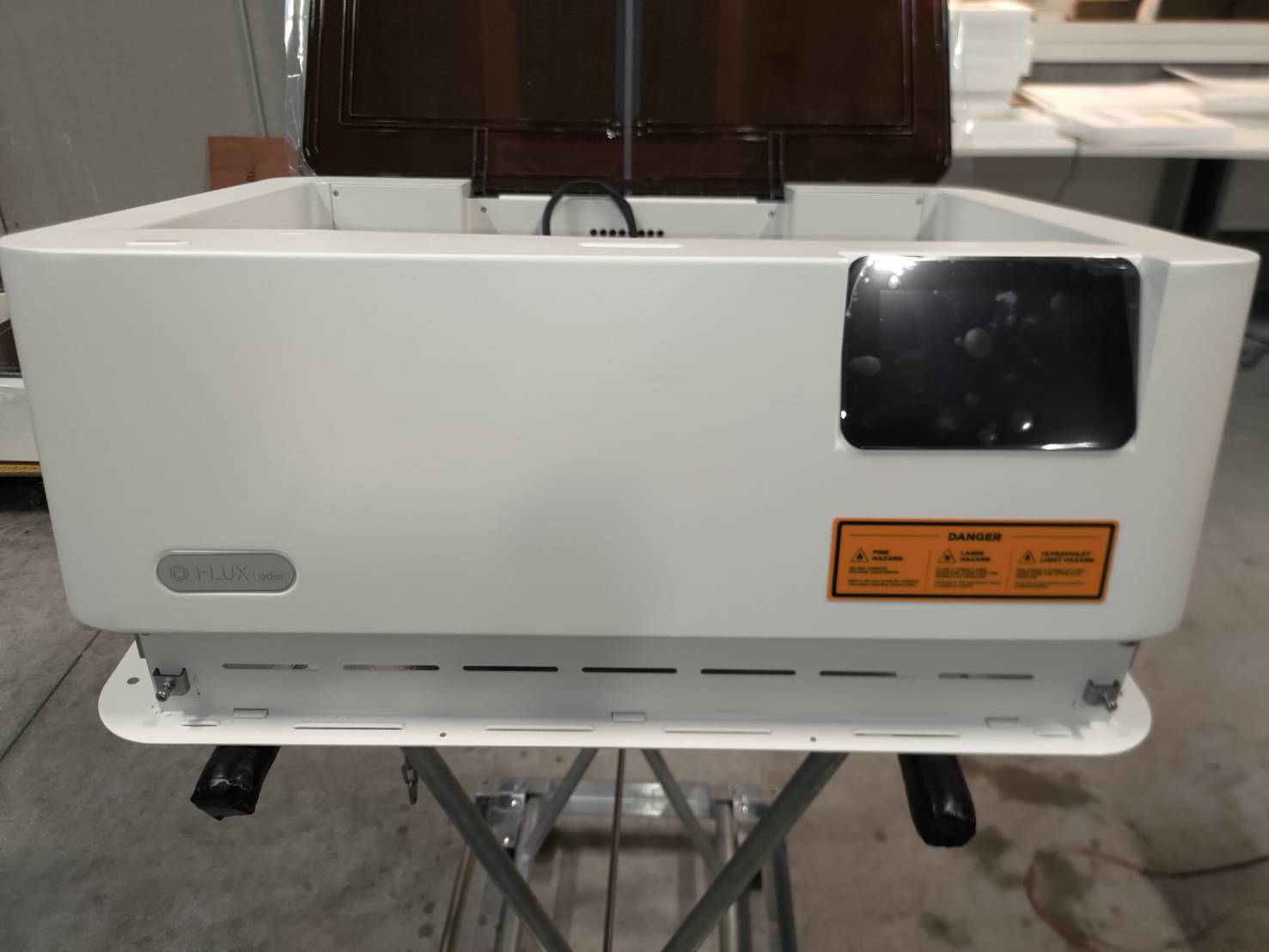

Paso 4: Voltee la máquina y desatornille los tornillos laterales
Tornillo T8 x 2 piezas
______________

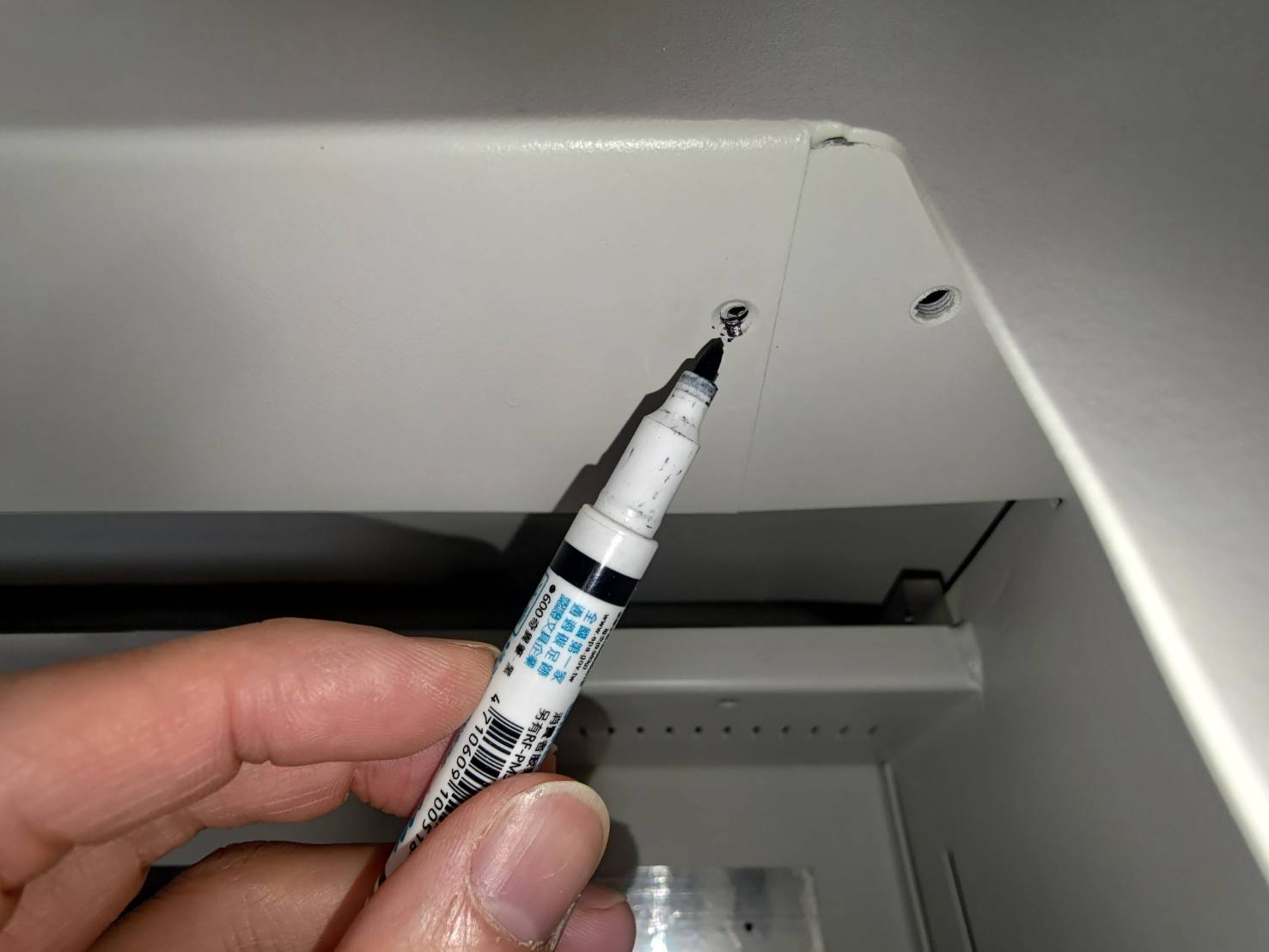

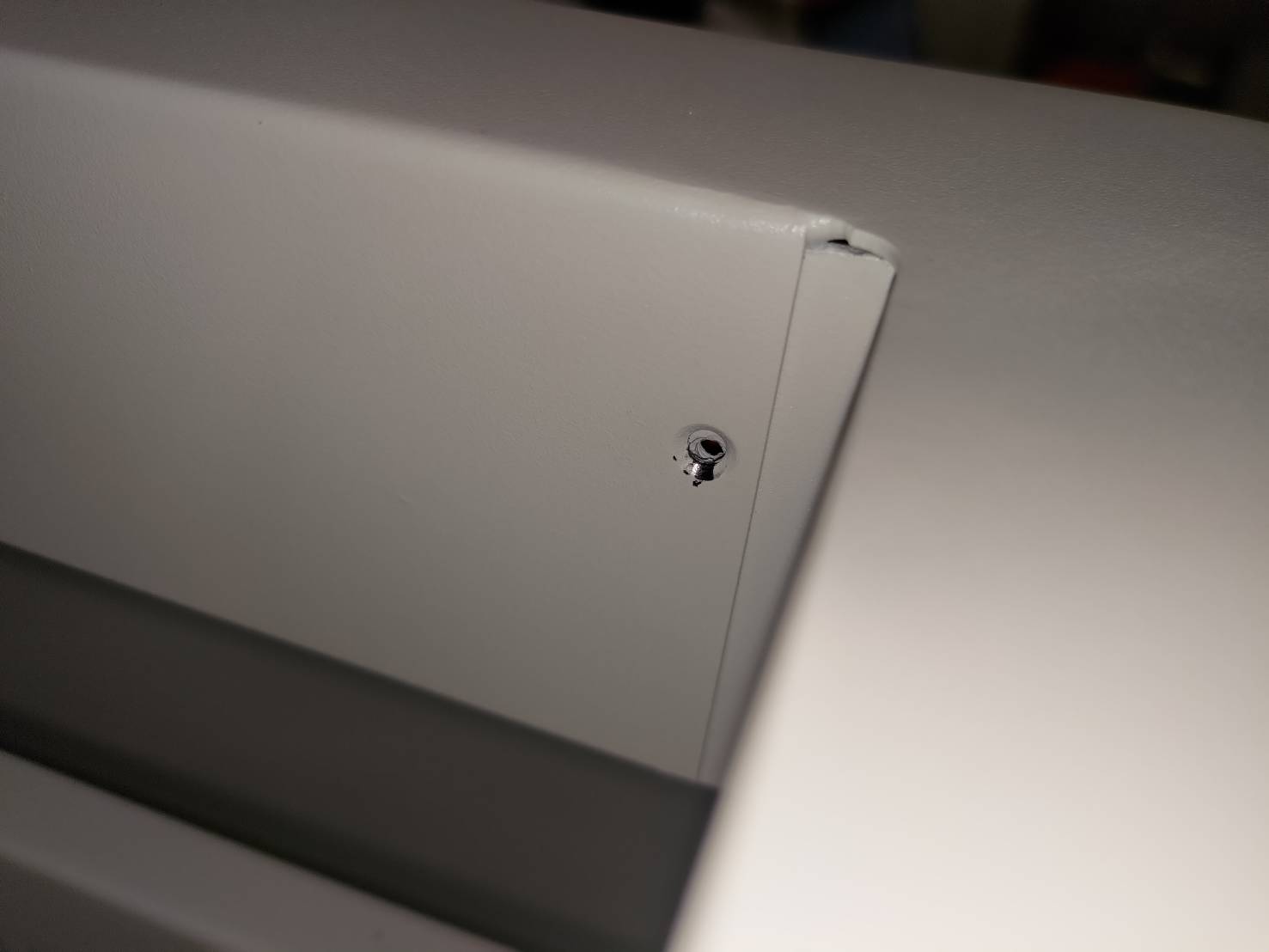

Paso 5: Marque los orificios de los tornillos en ambos lados con el bolígrafo
El propósito es recordarte que los lados marcados estarán orientados hacia el área de trabajo al ensamblar.
______________

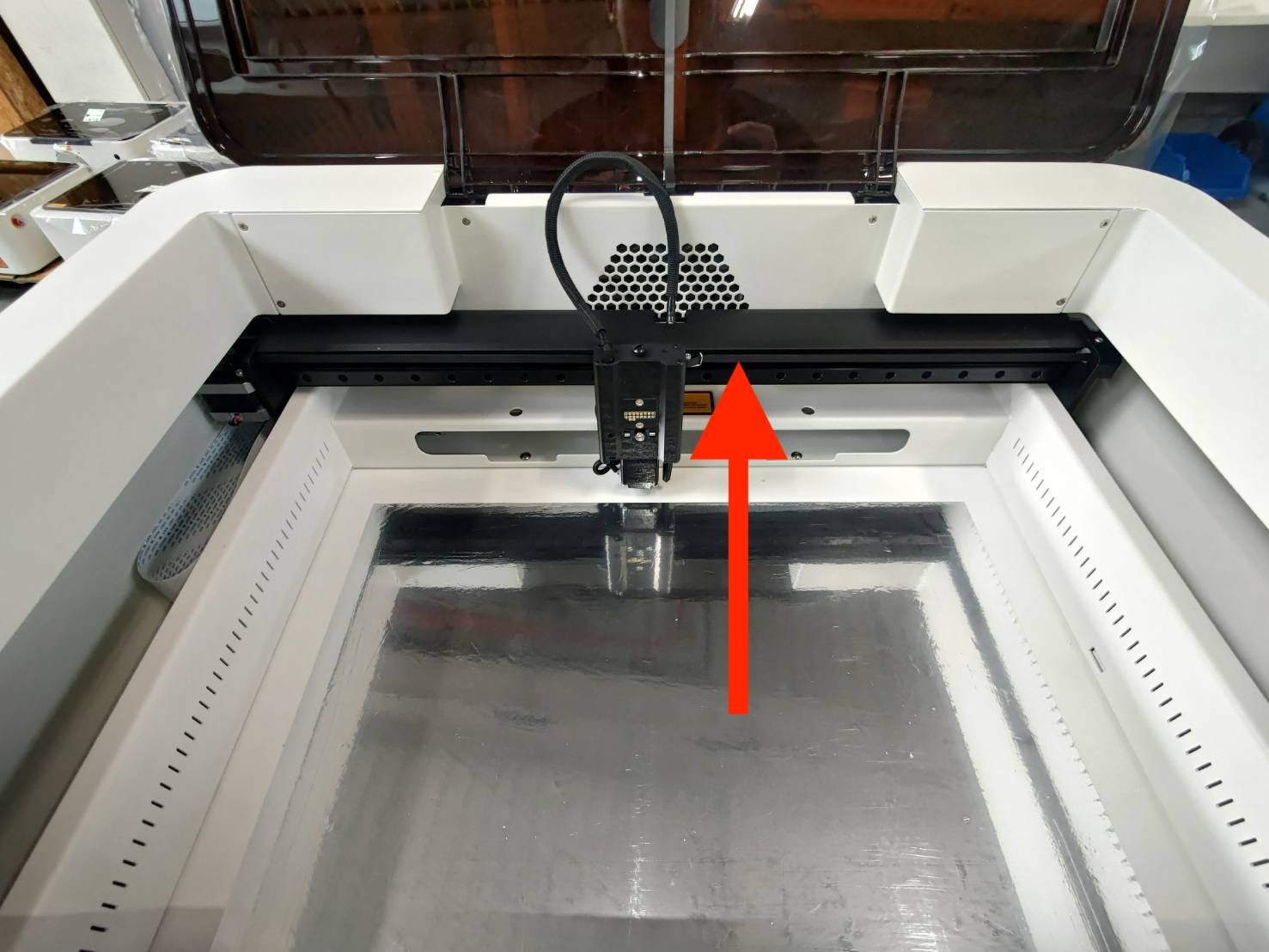

Paso 6: Mueva el asiento del módulo hacia el ventilador hasta el final
______________
Paso 7 -

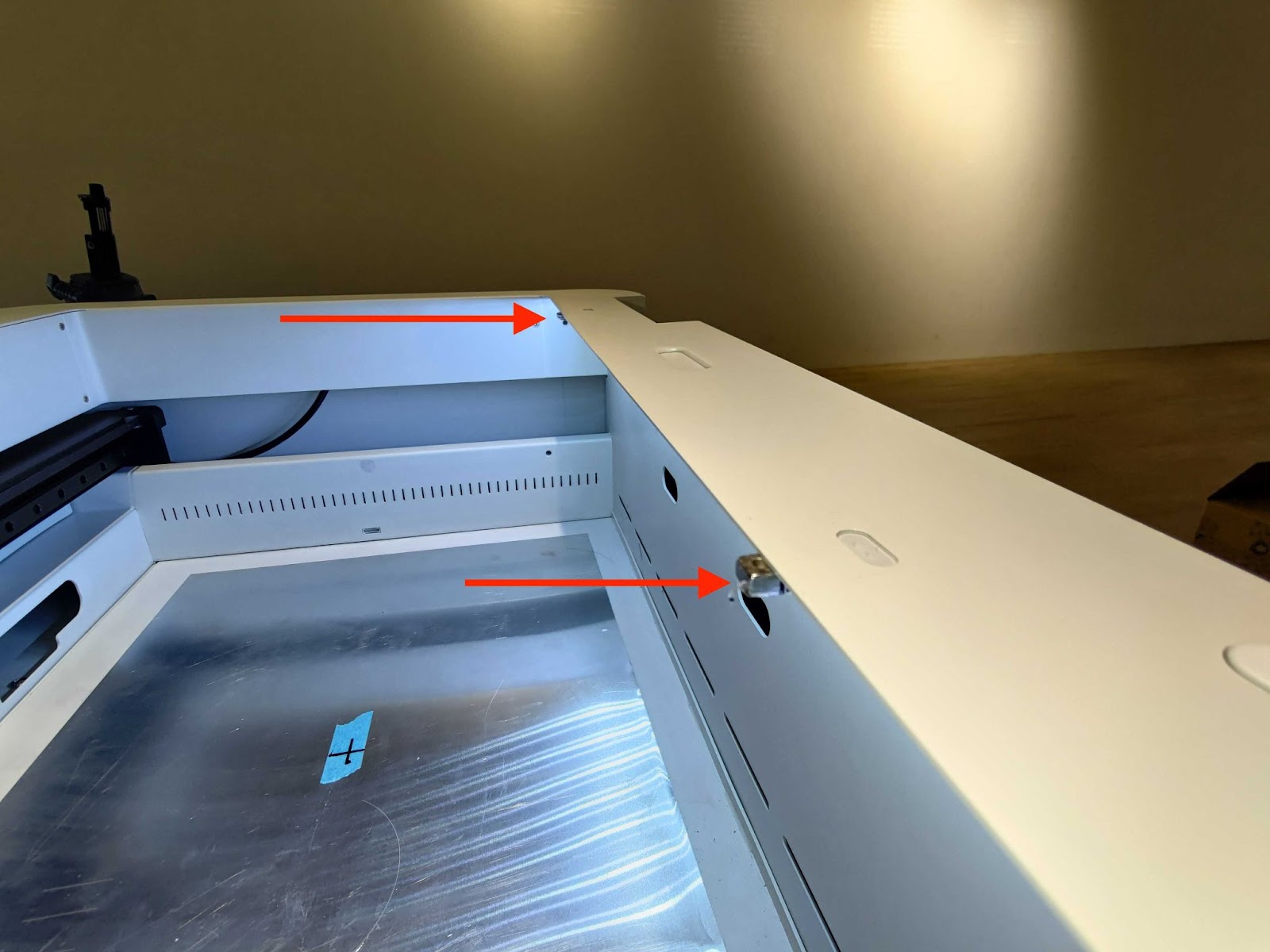

Levante el marco superior con ambas manos y colóquelo sobre los montantes.
(Tenga cuidado de que los cables no se atasquen en los marcos.)

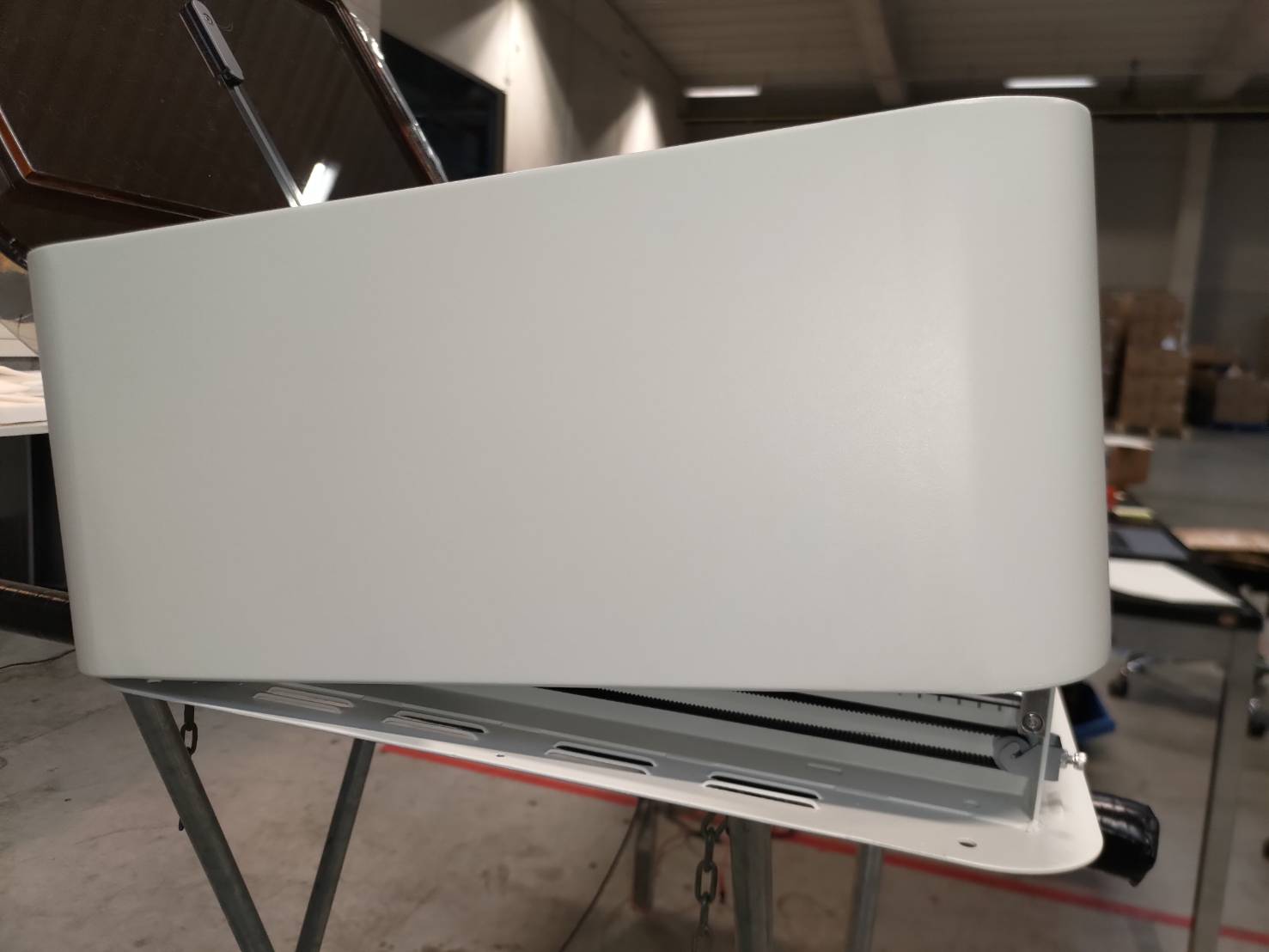

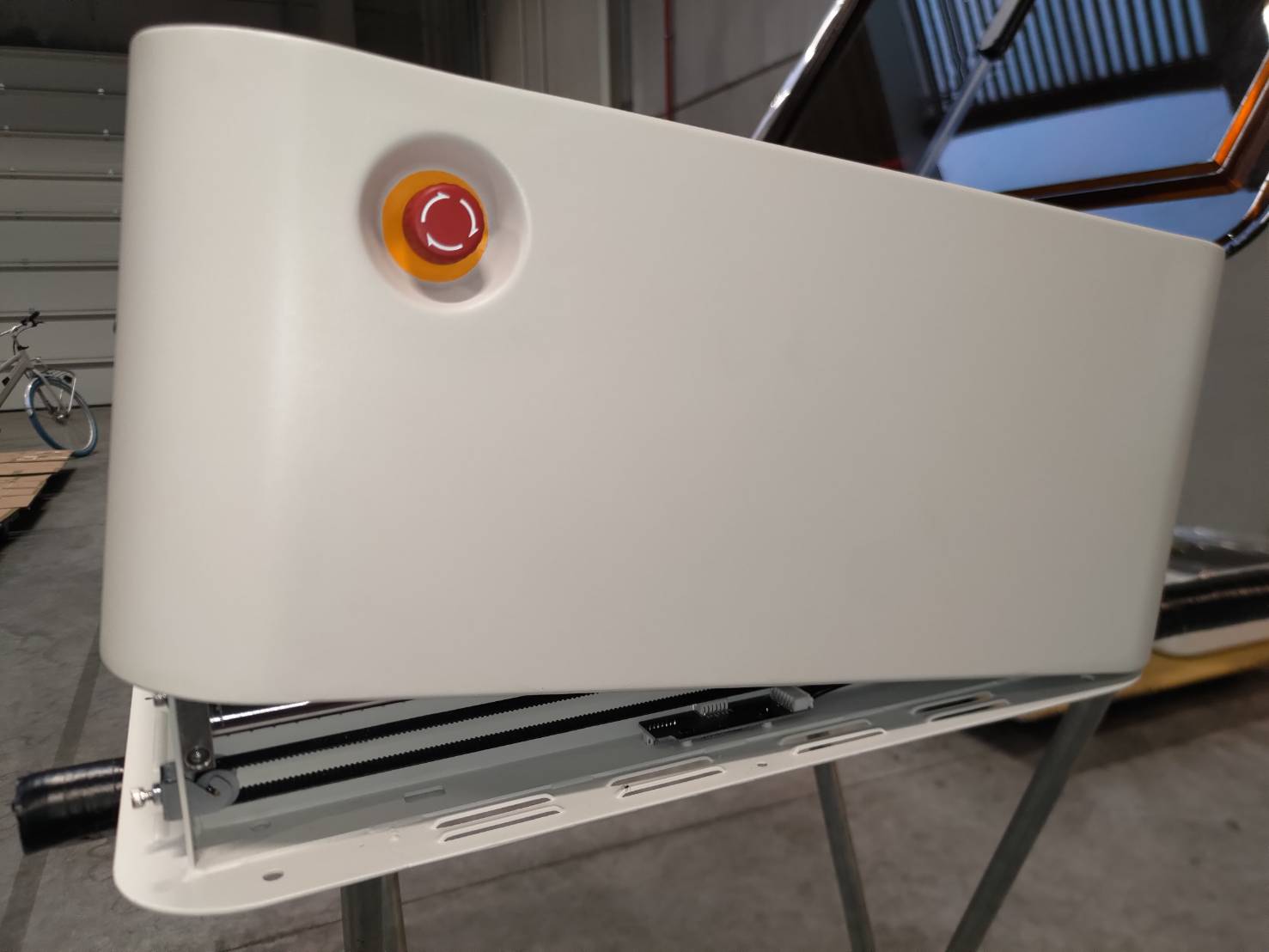

Ejemplo de marco sentado en los montantes:
Video de ejemplo de elevación (El video fue filmado dentro de la máquina)：
______________

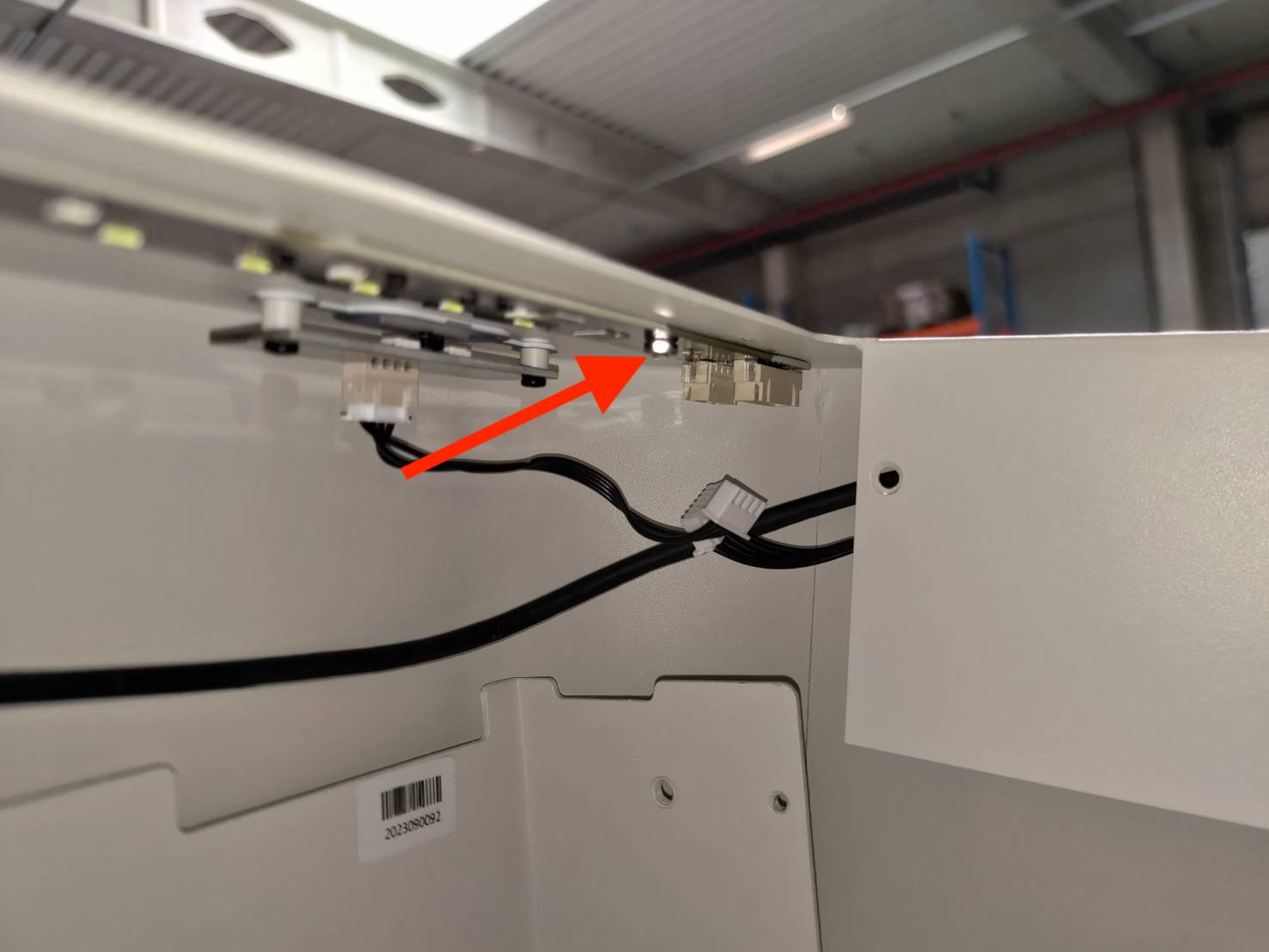

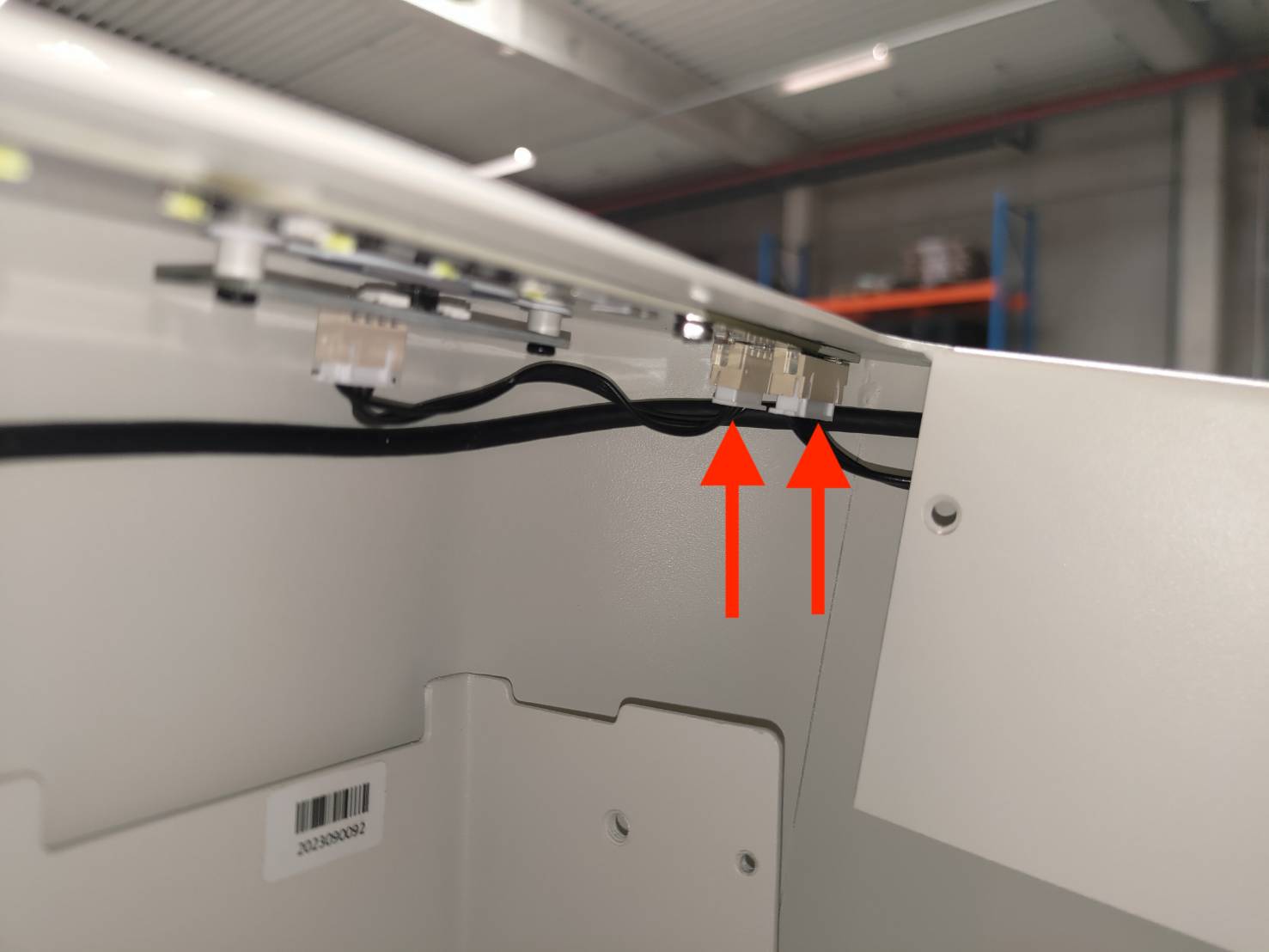

Paso 8: Desenchufe estos dos cables
______________

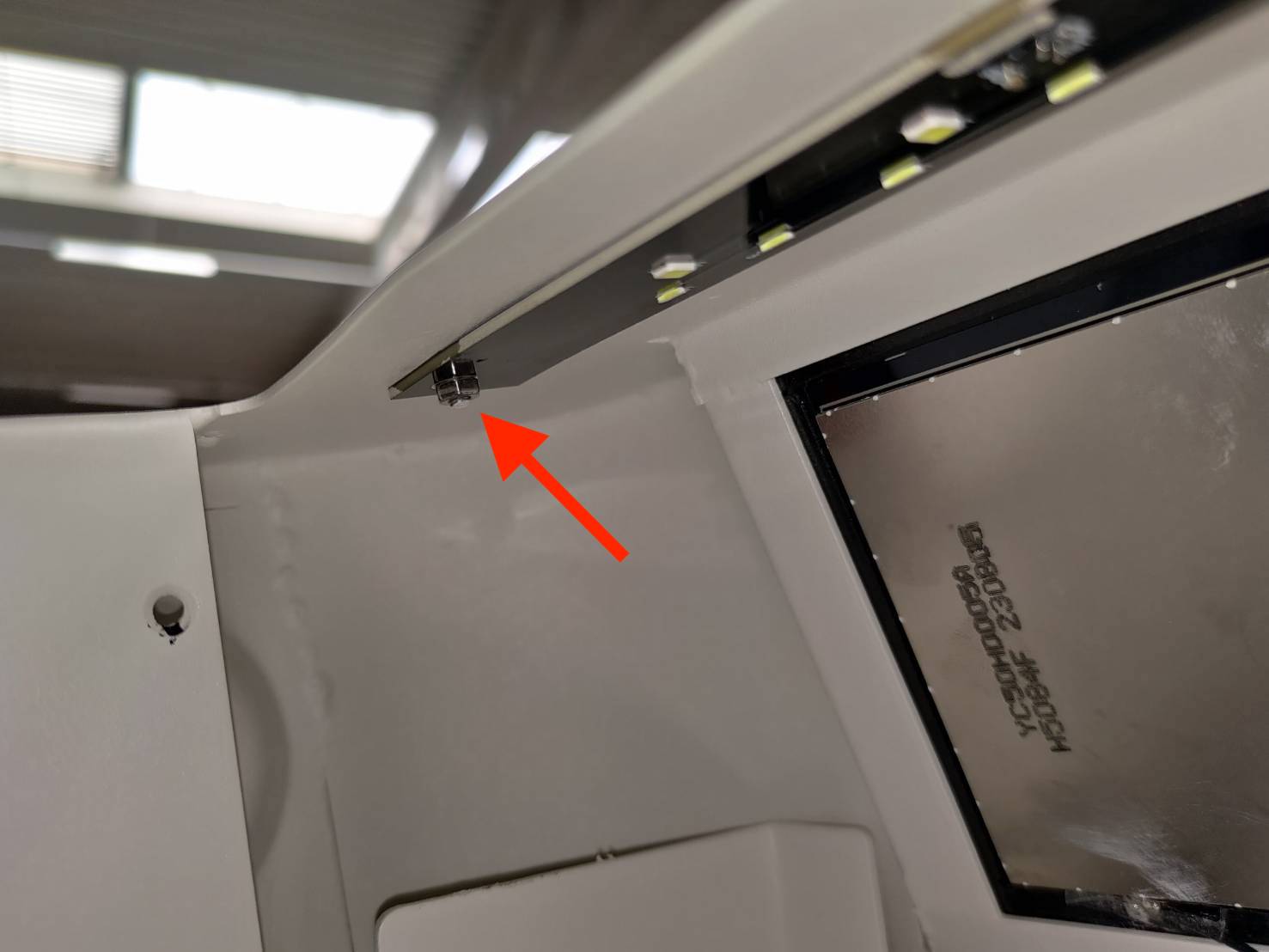

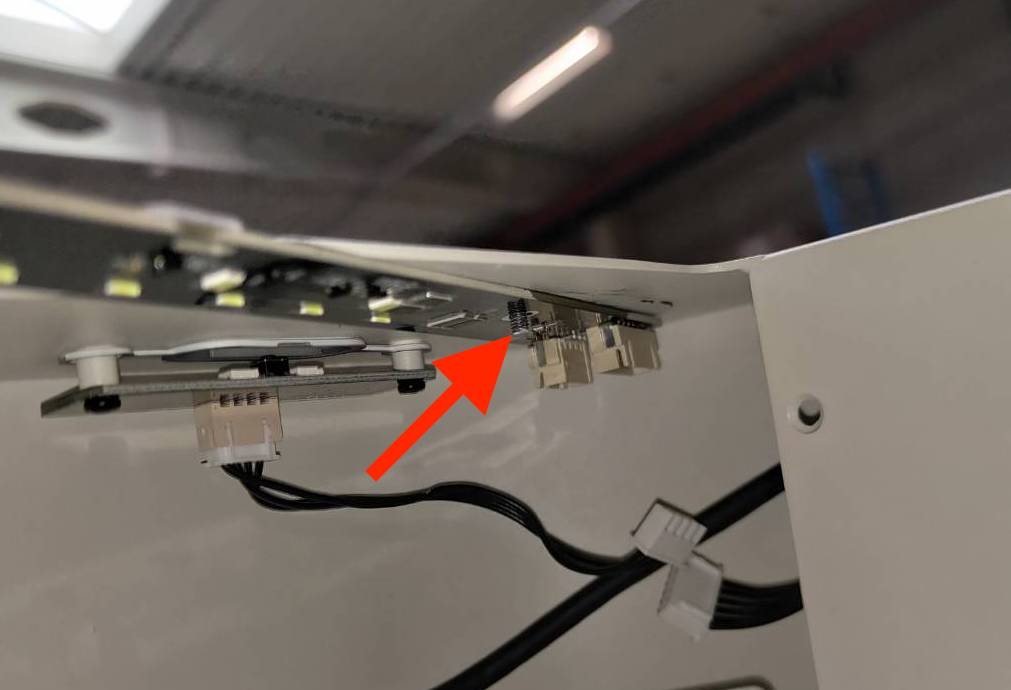

Paso 9: Use una llave de tubo de 5,5 mm para quitar estas dos tuercas
Lado del cable
Lado de la pantalla
______________
Paso 10: Use un controlador de cabeza plana para sacar la placa

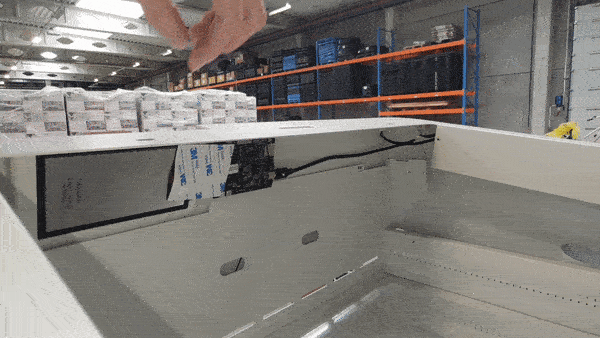

Video de demostración (El video fue filmado dentro de la máquina)
Pista:

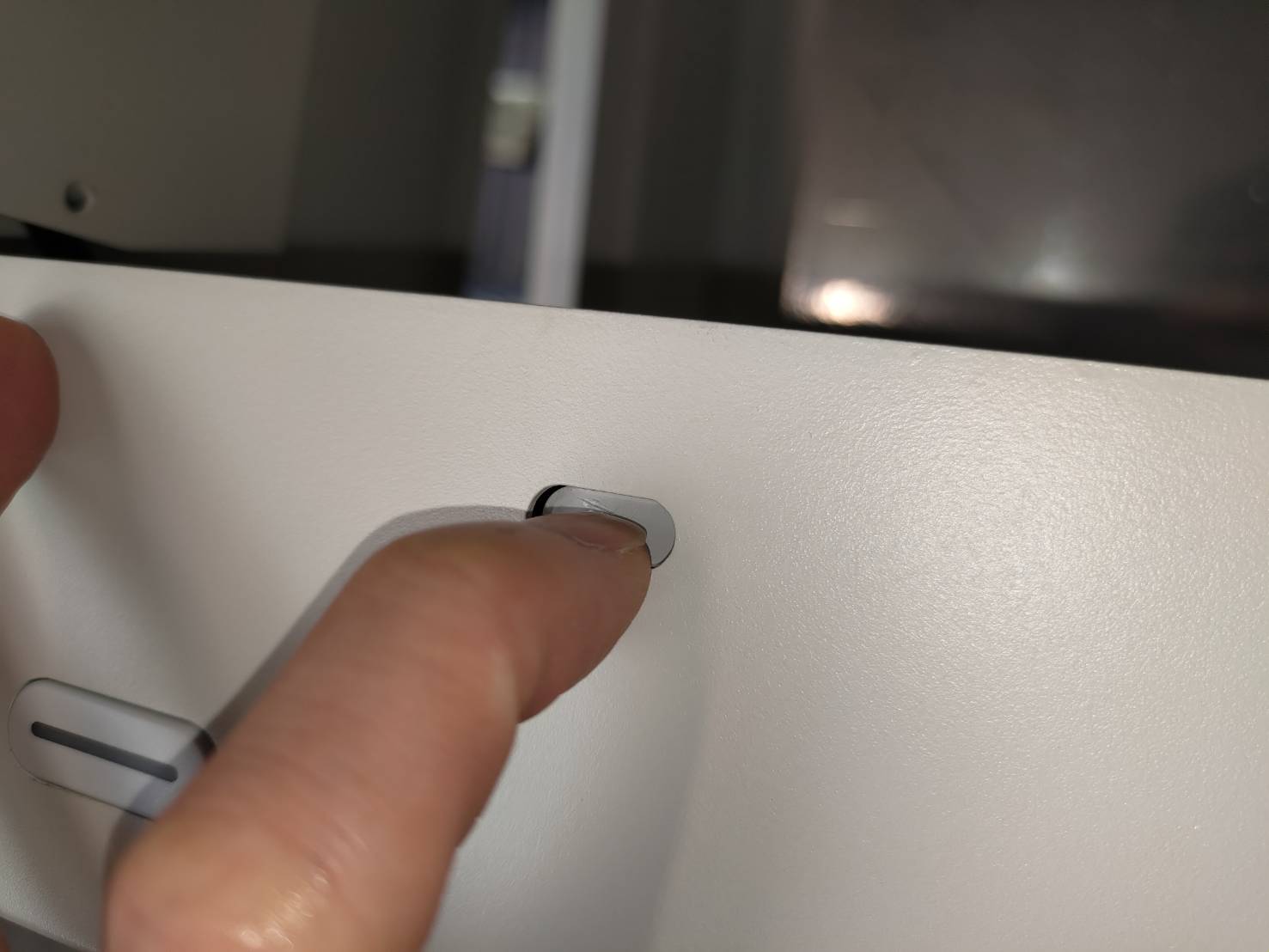

Si no puede encontrar un espacio para insertar el destornillador de cabeza plana, intente presionar fuertemente las piezas decorativas blancas.
______________

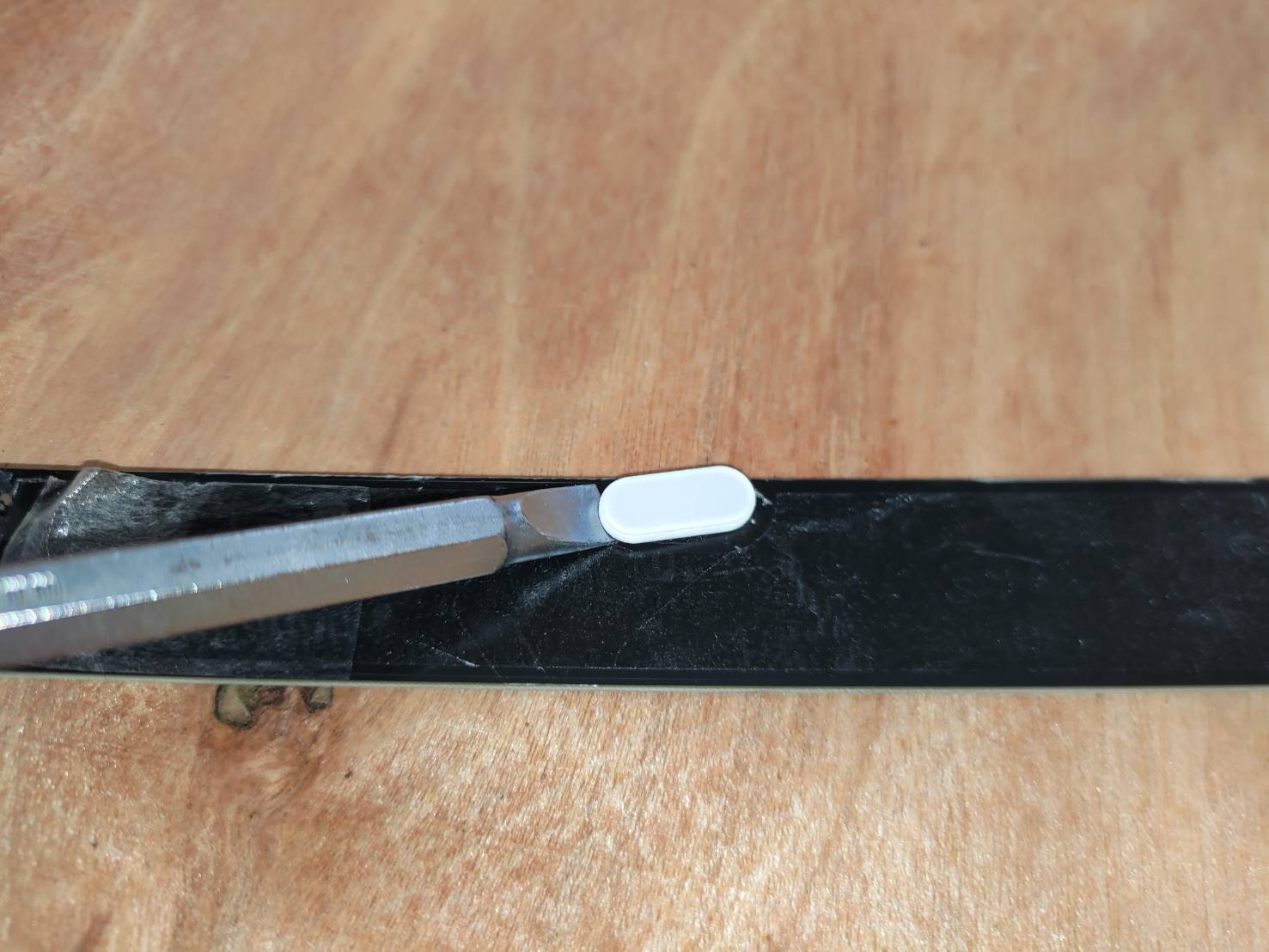

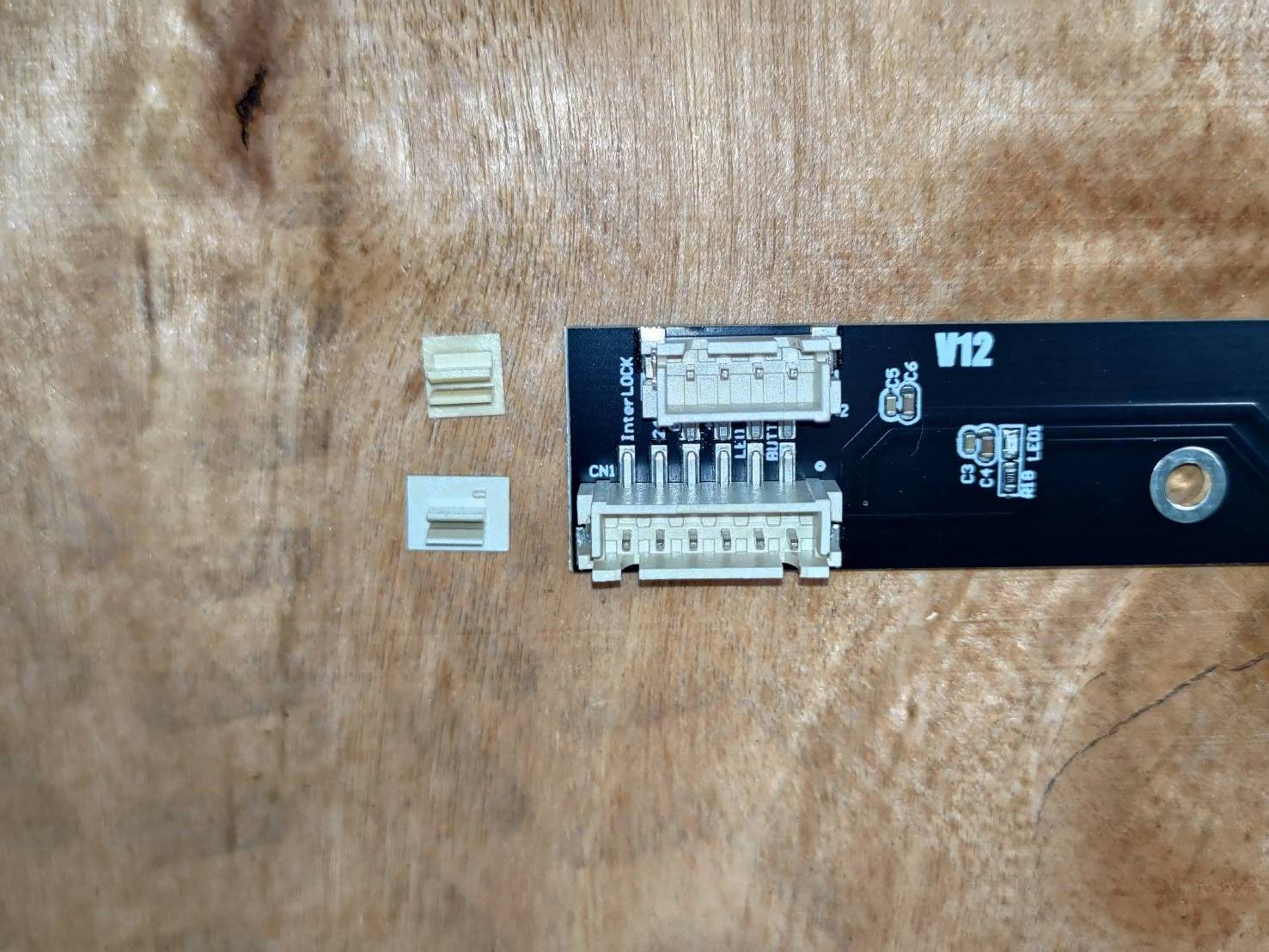

Paso 11: Retire las piezas decorativas (2 piezas) en el tablero viejo con un destornillador de cabeza plana
(Si las piezas decorativas vienen con la nueva placa del sensor de la puerta, omita este paso. )
______________

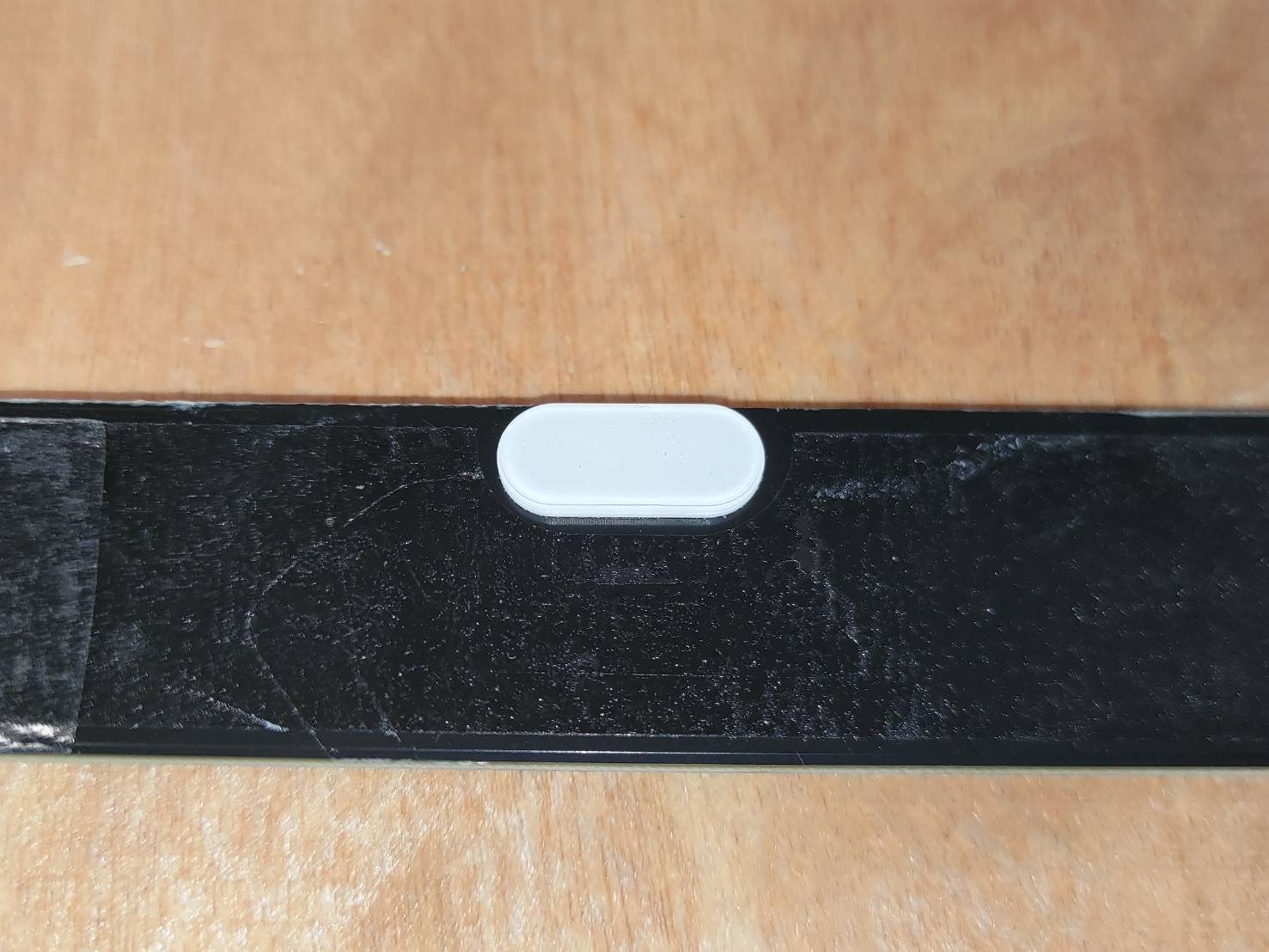

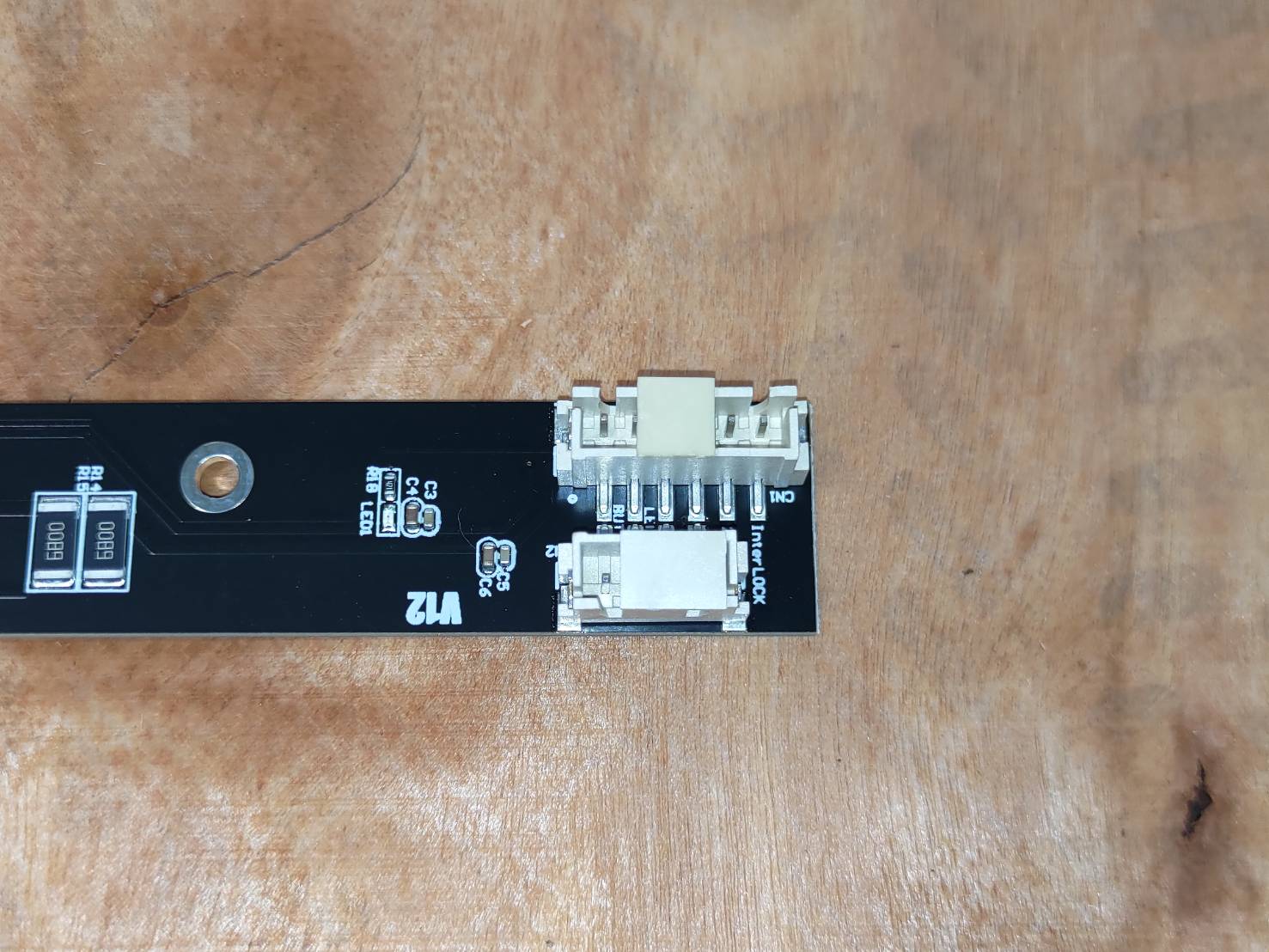

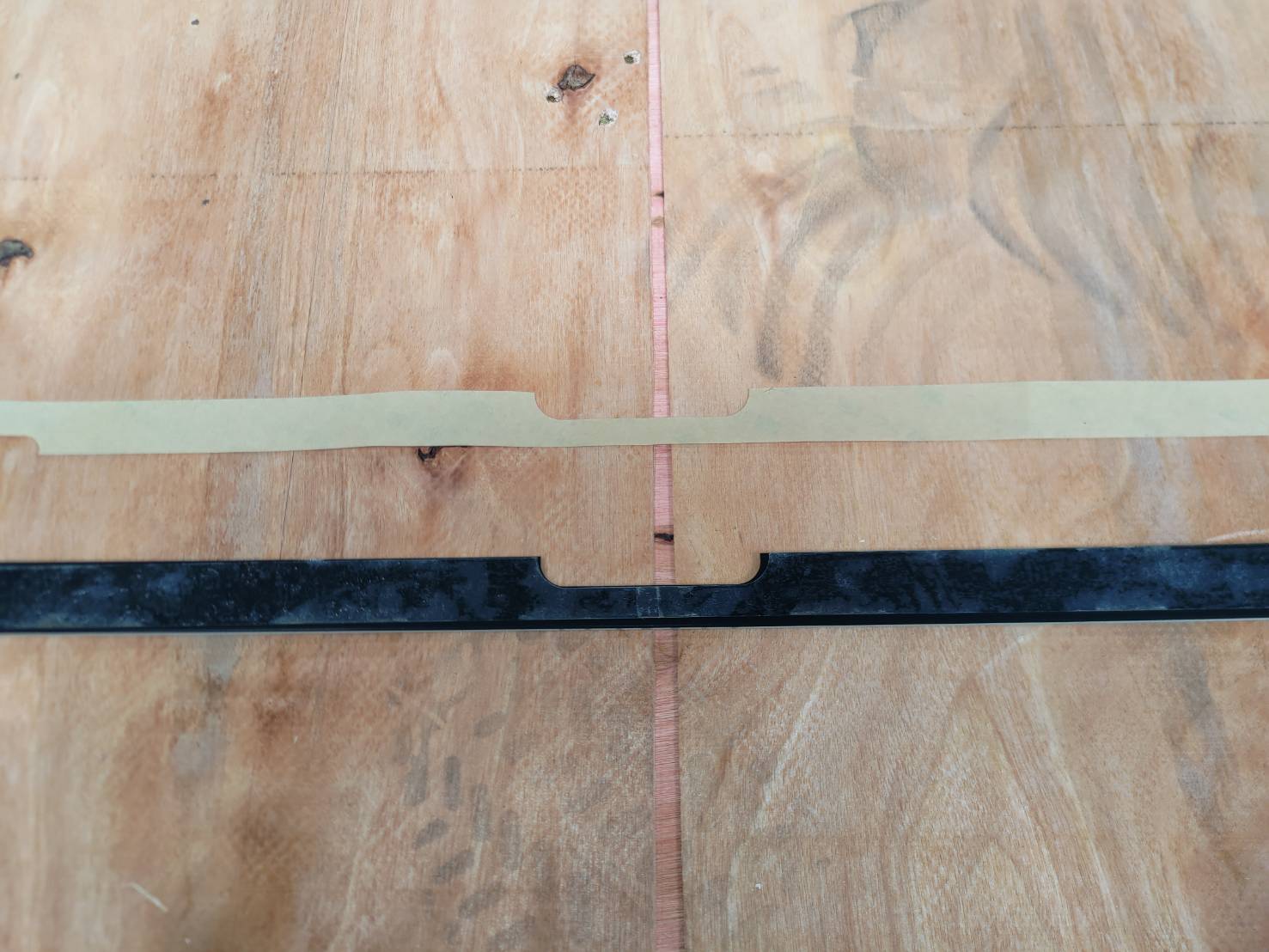

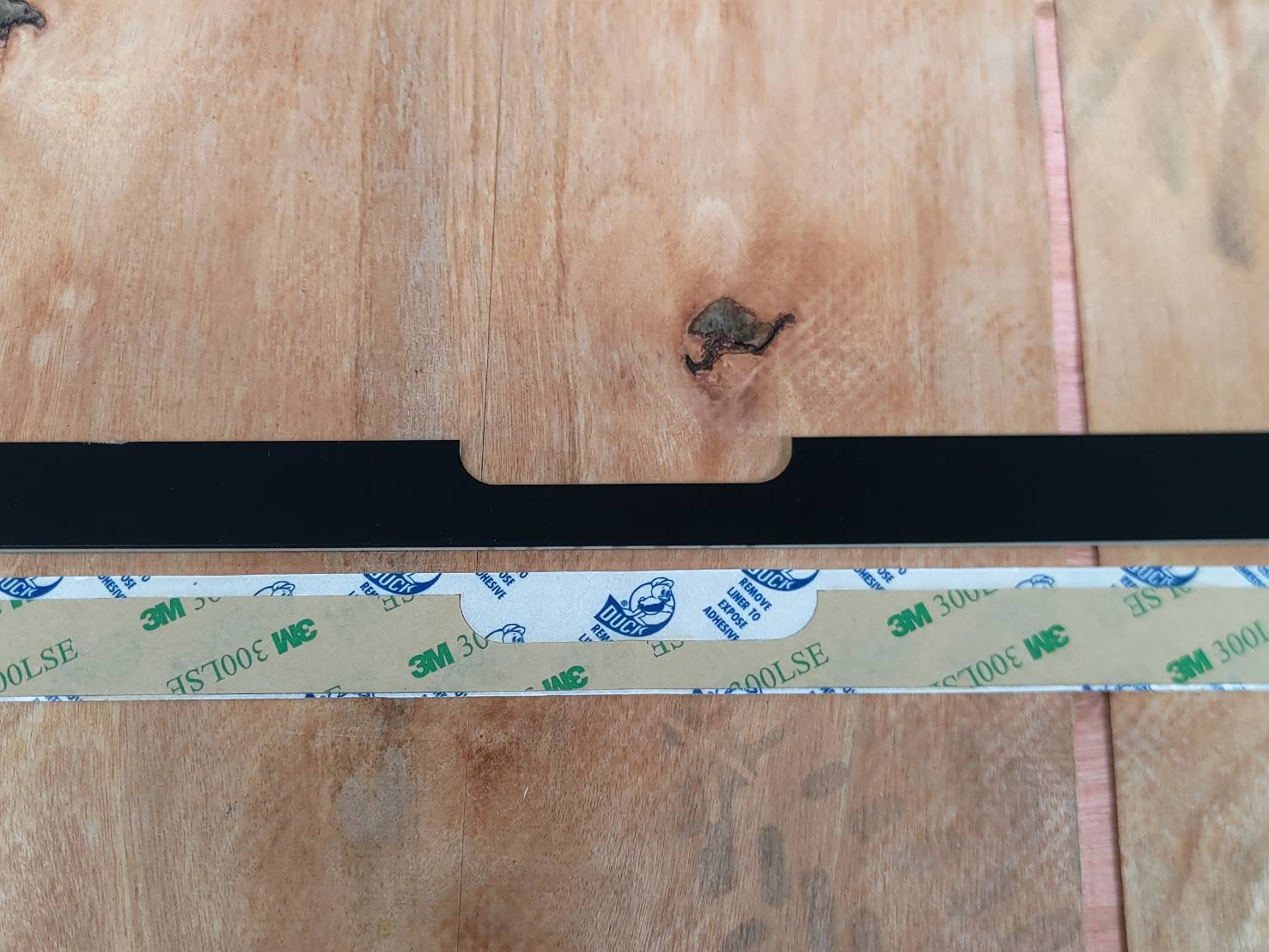

Paso 12: Coloque la cinta en la nueva placa
(Si la cinta ya está en la nueva placa del sensor de la puerta, omita este paso.)
Sugerencia: Puede usar la abertura del arco en el medio para alinear.
______________
Paso 13: Retire los clips de protección
(Si los clips ya están eliminados, omita este paso.)
______________

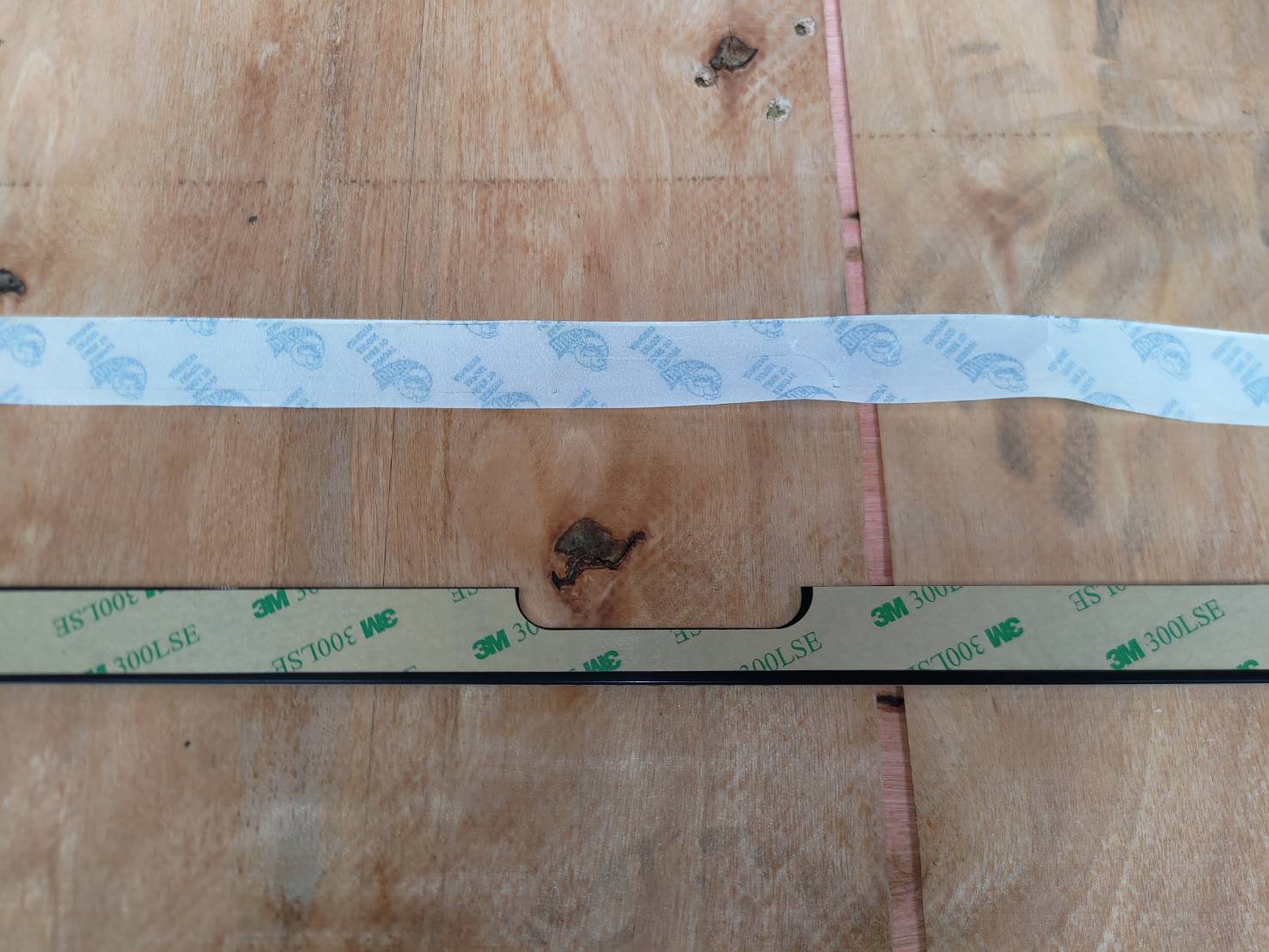

Paso 14: Retire la película de la cinta
______________
Paso 15: Coloque la tabla en la máquina

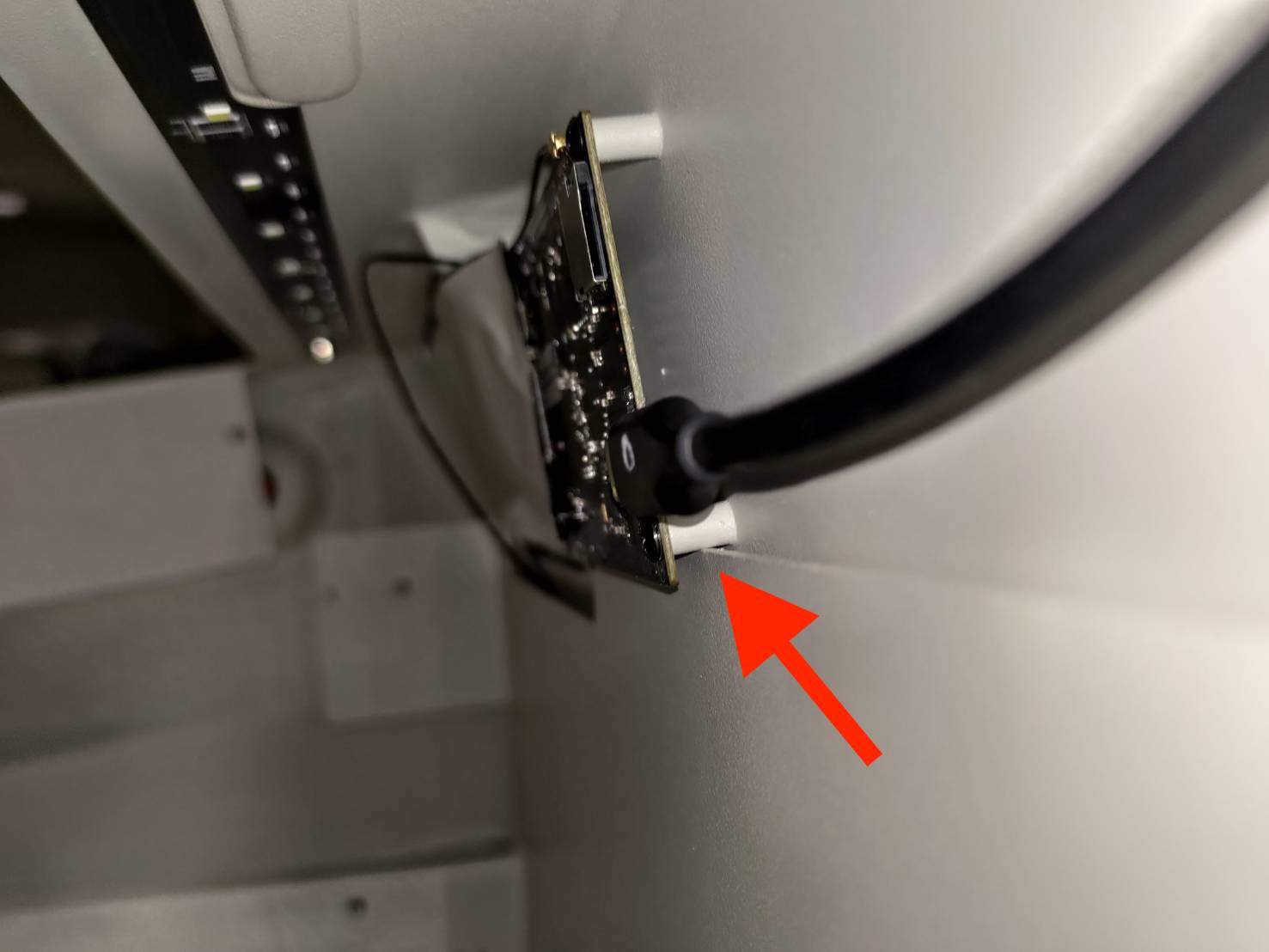

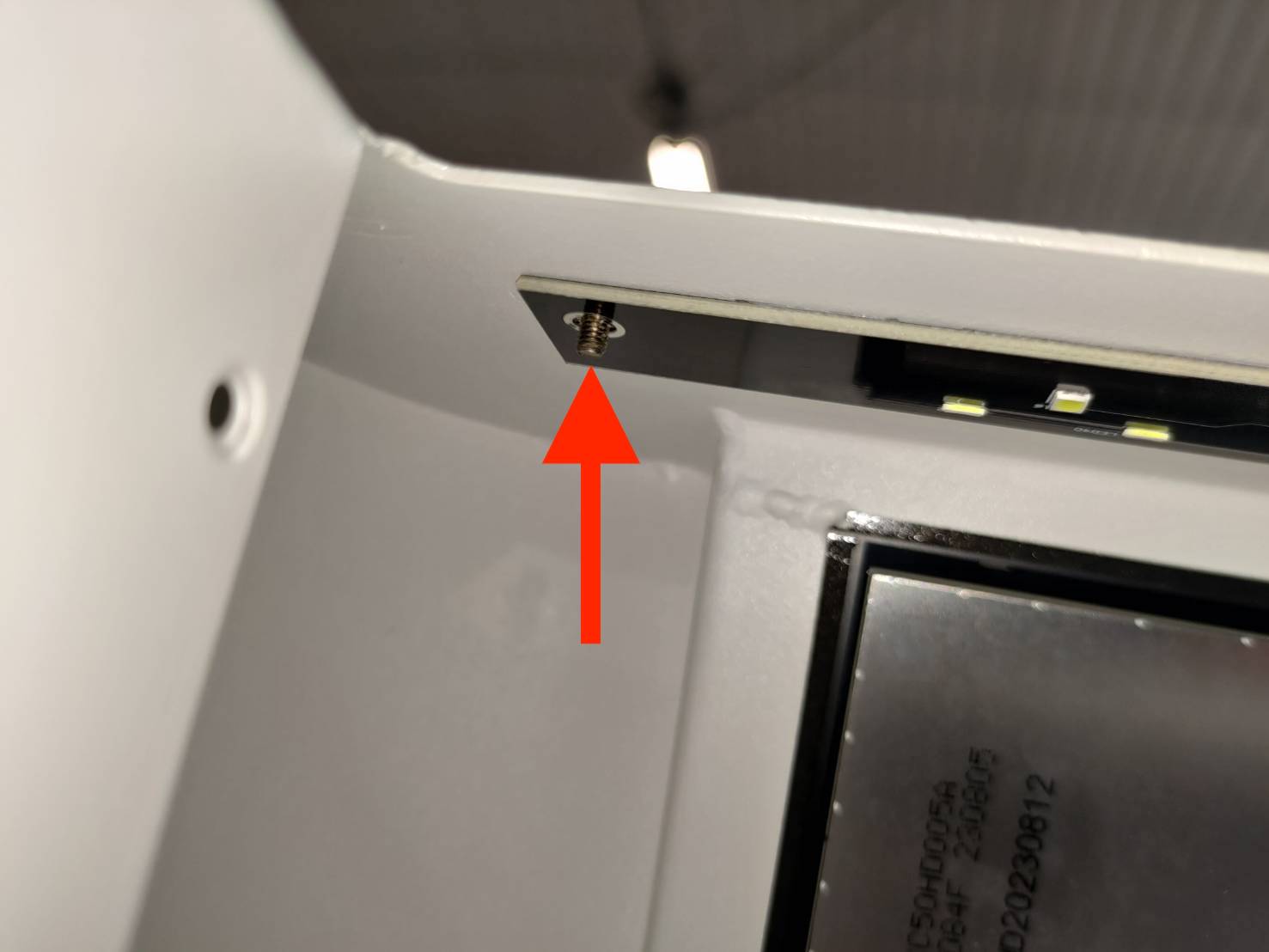

Paso 15.1: Primero inserte el orificio de la placa en el perno (lado del cable)
______________

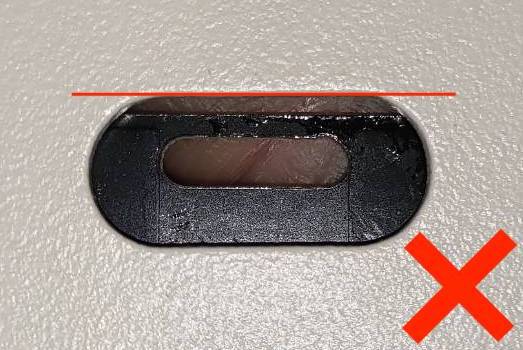

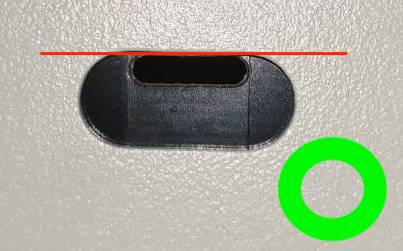

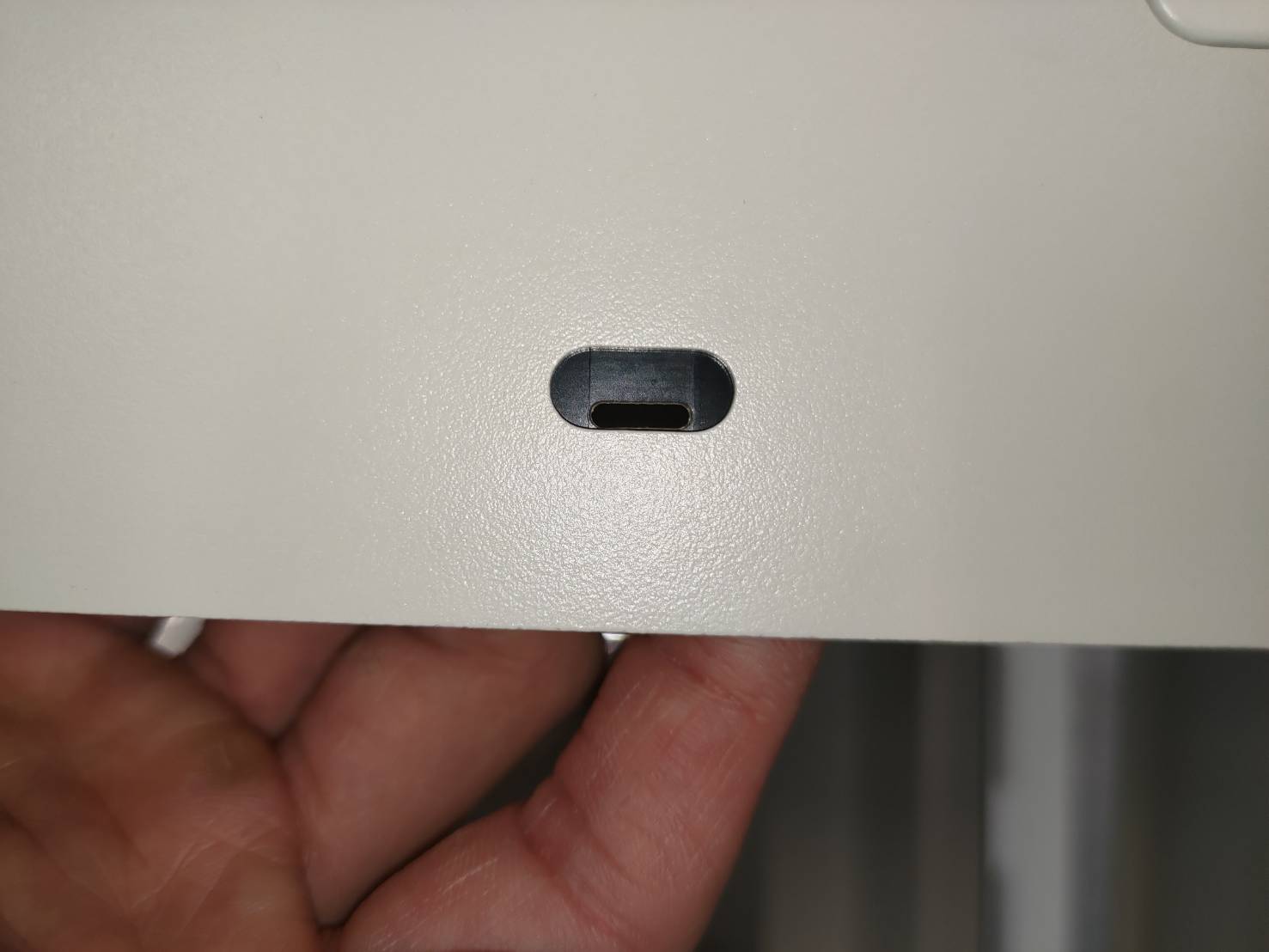

Paso 15.2: Use la abertura ovalada de la chapa metálica para alinearla con la abertura del tablero.
El orificio de la placa debe alinearse con el borde superior del orificio de chapa metálica como se muestra en la imagen. (Lado del cable)
Paso 15.3-Inserte el otro orificio en el tablero en el montante (lado de la pantalla)
______________

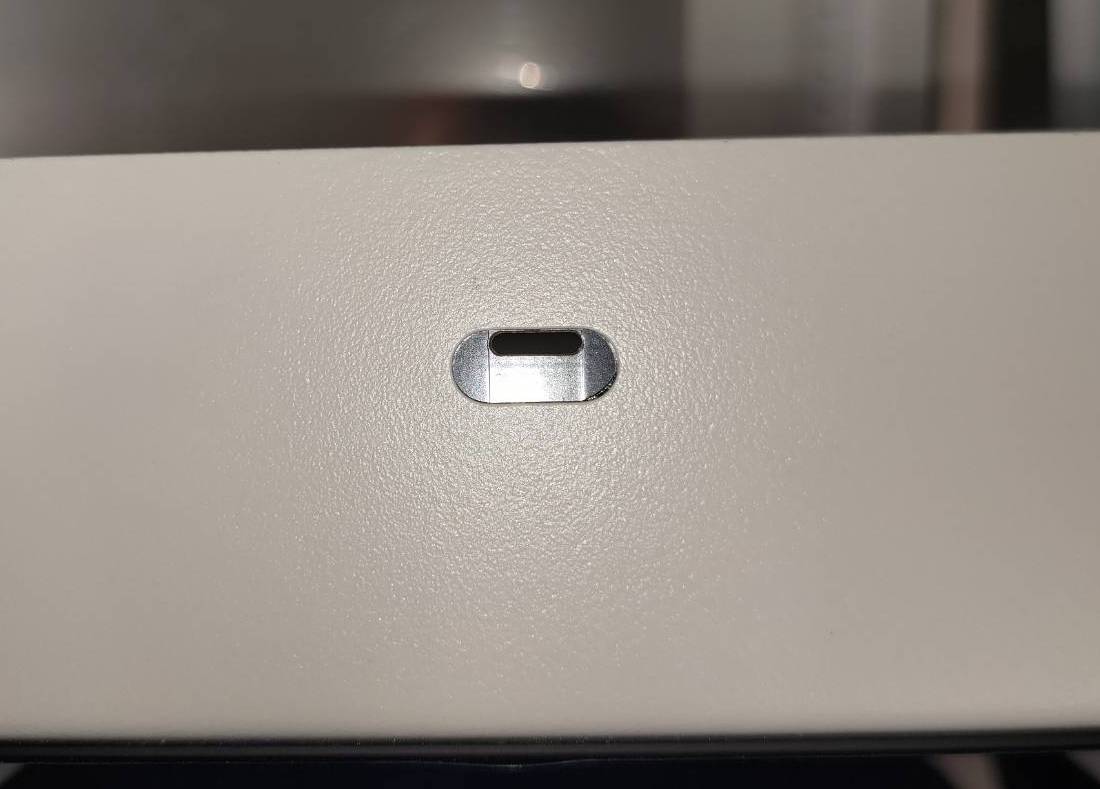

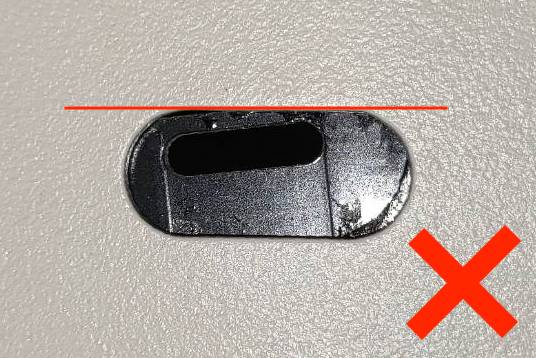

Paso 15.4: Use la abertura ovalada de la chapa metálica para alinearla con la abertura del tablero.
El orificio de la placa debe alinearse con el borde superior del orificio de chapa metálica como se muestra en la imagen. (Lado de la pantalla)
______________
Paso 15.5: Después de colocar la tabla correctamente, presione la tabla para fijarla firmemente.
______________
Paso 15.6-Vuelva a atornillar estas dos tuercas de 5,5 mm
Lado del cable
Lado de la pantalla
______________
Paso 15.7-Conecte los dos cables
______________
Paso 16: Restaura la posición del marco superior
Tenga en cuenta que los orificios de los tornillos marcados deben estar orientados hacia el área de trabajo.
Restaurando el marco：
______________
Paso 17-Atornille los tornillos laterales
______________
Paso 18: Encienda la máquina y pruebe la detección de la puerta
Ejemplo: La Detección de Puertas funciona：

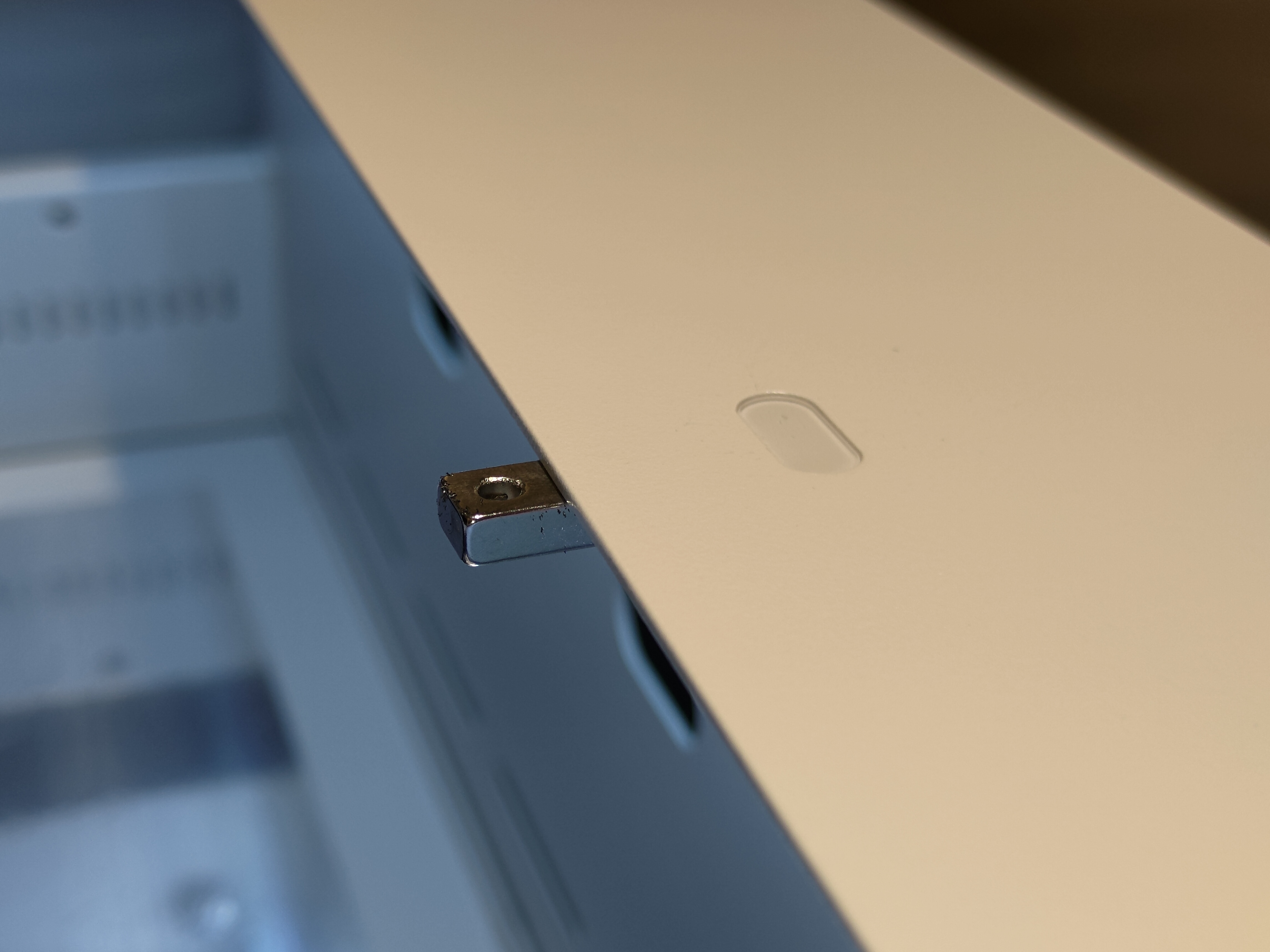

Si la detección de la puerta falla, coloque dos imanes en las áreas de detección como se muestra en la foto.
Si los imanes externos funcionan, consulte el Paso 4 al Paso 17 para realinear la placa.
Si los imanes externos no funcionan, continúe con los pasos del Paso 19 al Paso 21 para volver a atornillar todos los tornillos. Después de eso, vaya a la página para solucionar el problema.
(Si el problema persiste después de solucionar el problema, podría ser que la nueva placa del sensor de la puerta esté defectuosa. Siga las instrucciones de la página anterior y comuníquese directamente con el servicio al cliente.)
______________

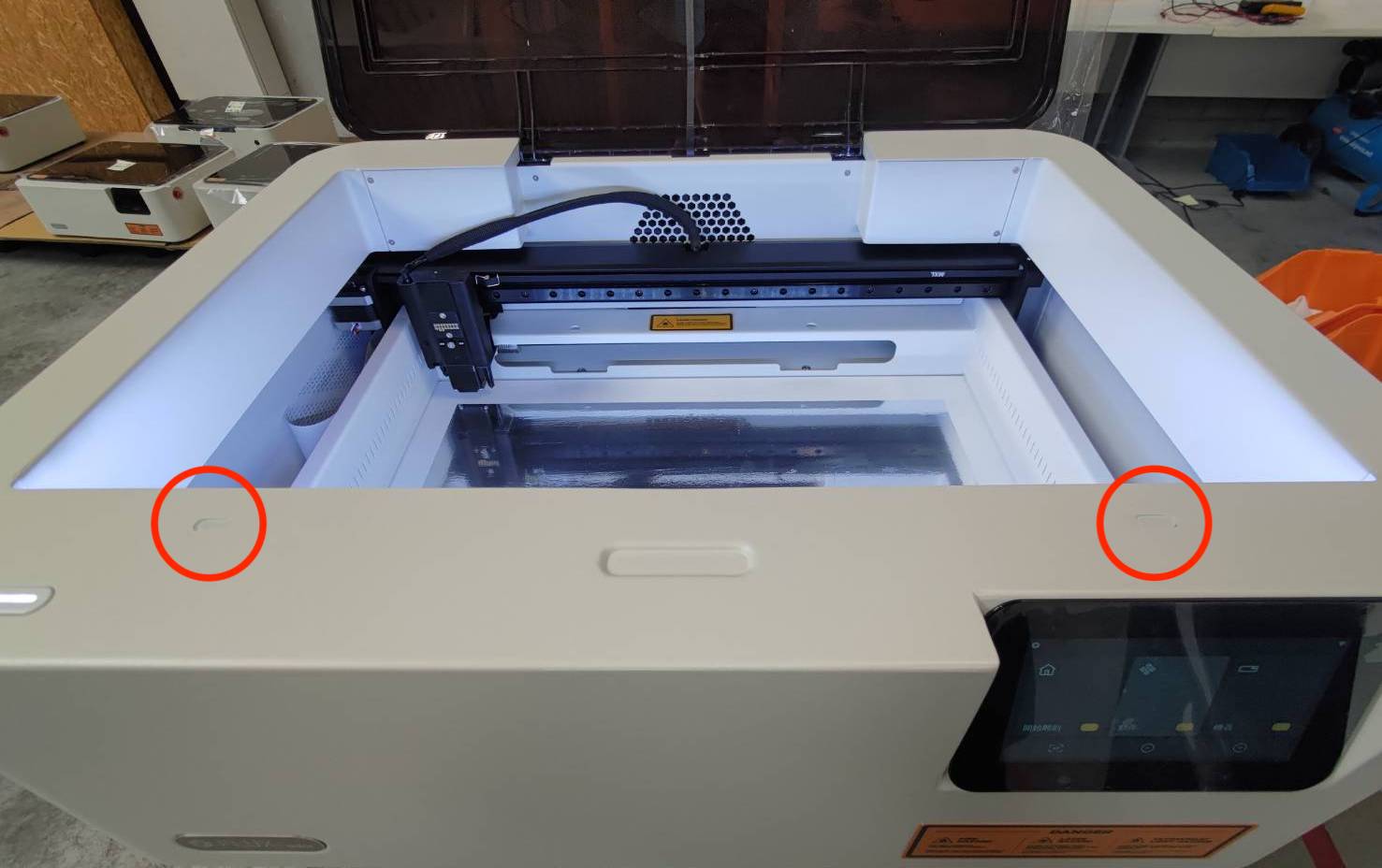

Paso 19: Coloque las piezas decorativas en los orificios del marco
(Aplique superpegamento adicional si las piezas ya no están pegajosas)
______________
Paso 20: Apague y voltee la máquina. Atornille todos los tornillos en la parte inferior
Tenga en cuenta que el pie y el tornillo marcados deberán estar en una posición cercana a los puertos USB.
Sugerencia:
Es mejor no apretar completamente los tornillos al principio, ya que algunos tornillos pueden estar desalineados y no poder colocarlos. Por lo tanto, se recomienda apretar todos los tornillos después de instalar todos los tornillos.
______________
Paso 21-Voltee la máquina. Mueva el asiento del módulo hacia adelante y hacia atrás
Si se puede mover sin problemas, el reemplazo se completa con éxito.
Si está atascado o no se puede empujar completamente hacia el ventilador, intente aflojar el tornillo de goma del pie cerca de los puertos USB e intente mover el asiento del módulo nuevamente.
______________
# FIN
