Calibración de la camara (Beamo)

Calibración de la Cámara :

Calibración de la consistencia de la posición de la cámara y el grabado para garantizar un resultado preciso del grabado de la máquina.

Artículos de preparación: Papel blanco A4 (tamaño carta) (autopreparación)

Nota :

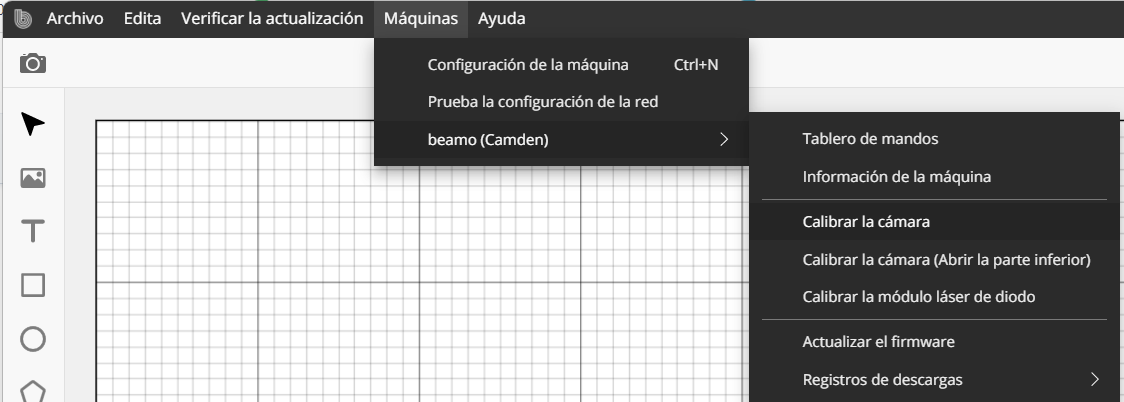

1. De clic en Máquinas>(Su máquina)>Calibrar la cámara

2. Cada vez que lo use, debe re enfocar el cabezal láser a la medida necesaria para el grabado a realizar (en este caso papel para la calibración de la cámara)

a. Seleccionar dispositivo: Seleccione el nombre de la máquina en uso.

b. Coloque papel blanco: Coloque papel blanco limpio A4 (tamaño carta) en la esquina superior izquierda del área de trabajo.

c. Enfoque: Para enfocar manualmente, afloje el anillo de sujeción de la boquilla y haga que la sonda de enfoque toque el material de grabado, apriete el anillo y vuelva a girar la sonda de enfoque después de completar el enfoque.

Para el enfoque automático, haga doble clic en el botón lateral del complemento para que la sonda toque el material de grabado.

d. Dibuje la imagen de calibración: la máquina cortará líneas de cuadrícula en el papel.

e. Coloque el cuadrado rojo: Después de hacer clic en cualquier lugar para cancelar el mensaje, debe mover las líneas de la cuadrícula al centro y alinear el exterior del cuadrado rojo con el cuadrado central de las líneas de la cuadrícula ajustando las teclas direccionales, la traslación horizontal y vertical, el ángulo de rotación y la relación de tamaño (las teclas arriba y abajo del teclado pueden ajustar el valor).

https://www.youtube.com/watch?v=oFa9s_xCfKs&feature=youtu.be

e-1. Posición de finalización del ajuste del cuadrado rojo. (Asegúrese de que el cuadrado rojo y las líneas de la cuadrícula estén en el medio de la pantalla)

f. Calibración de la cámara completada: Una vez completada la calibración de la cámara, se puede iniciar el primer grabado.
