5-19 Error en la cámara / Grabado no comienza donde debería (Hexa)

Un enfoque y una calibración precisos pueden hacer que el cosido de la imagen de previsualización sea más preciso y que la posición de grabado coincida con la posición de previsualización.

Elementos de prueba :

1. Confirme el plano de enfoque correcto :

Haga doble clic en el botón "Autofocus" para que la mesa de trabajo motorizada se eleve y la sonda toque automáticamente la superficie del material de grabado.

Cada vez que cambie el material de diferente grosor, deberá bajar la mesa de trabajo y volver a realizar el autoenfoque para asegurar el enfoque correcto. Al grabar, si el enfoque no es correcto, el rayo láser será más grueso que el rayo láser con enfoque correcto.

Objeto más grueso : Cuando el objeto es más grueso o cuando se utiliza el complemento giratorio, es posible que la cámara capte el lateral del objeto y que sólo se puedan coser los objetos situados en el plano de enfoque, por lo que es normal que la imagen esté desenfocada y que la costura sea imprecisa debido a la diferencia de altura. Asegúrese de enfocar la superficie del material de grabado y el punto más alto del material de grabado cuando utilice el complemento giratorio.

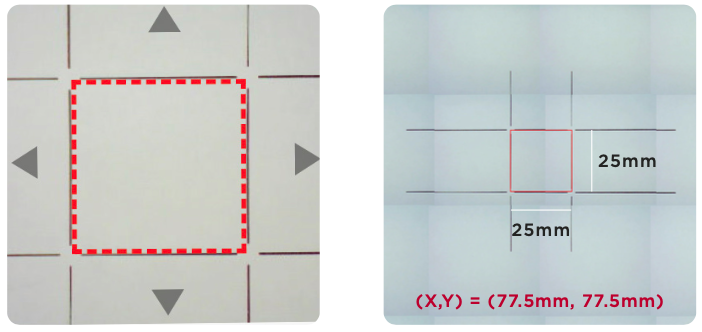

2. Complete la calibración de la cámara (a la izquierda de las imágenes de abajo) :

Después de la exposición a golpes y vibraciones del transporte, la alineación de la trayectoria óptica y el restablecimiento a la configuración de fábrica, etc., es necesario volver a calibrar la cámara. Los pasos de calibración son como se describe en【Beam Studio Tutorial】Paso 2 (p.057).

Hay dos objetivos de calibración:

a. El cuadrado rojo debe estar situado en el centro de la ventana de calibración.

b. El exterior del cuadrado rojo debe estar alineado con el cuadrado central de las líneas de la cuadrícula.

3. Confirme el resultado de la calibración (a la derecha de las imágenes de abajo) : Dibuje un cuadrado en (X,Y) = (77,5mm, 77,5mm) con una anchura W y una altura H de 25mm y asegúrese de que el cuadrado se solapa con el cuadrado central de las líneas de la cuadrícula. Si no encaja, vuelve a enfocar el papel y recalibra la cámara.

Solución de problemas de registros :

1. Archivo de imagen : Si todavía hay una discrepancia entre el resultado y la posición de vista previa después de usar el archivo SVG y confirmar el plano correcto de enfoque y la calibración precisa de la cámara, por favor proporcione el archivo SVG a su distribuidor y deje que el equipo de ingeniería le ayude.
