Herramientas
Conductor Torx T8
llave Allen de 3 mm
llave de 7 mm
Destornillador phillips
Rotulador
______________
Paso 1 -
Apague la máquina, retire el cable de alimentación y dé la vuelta a la máquina.

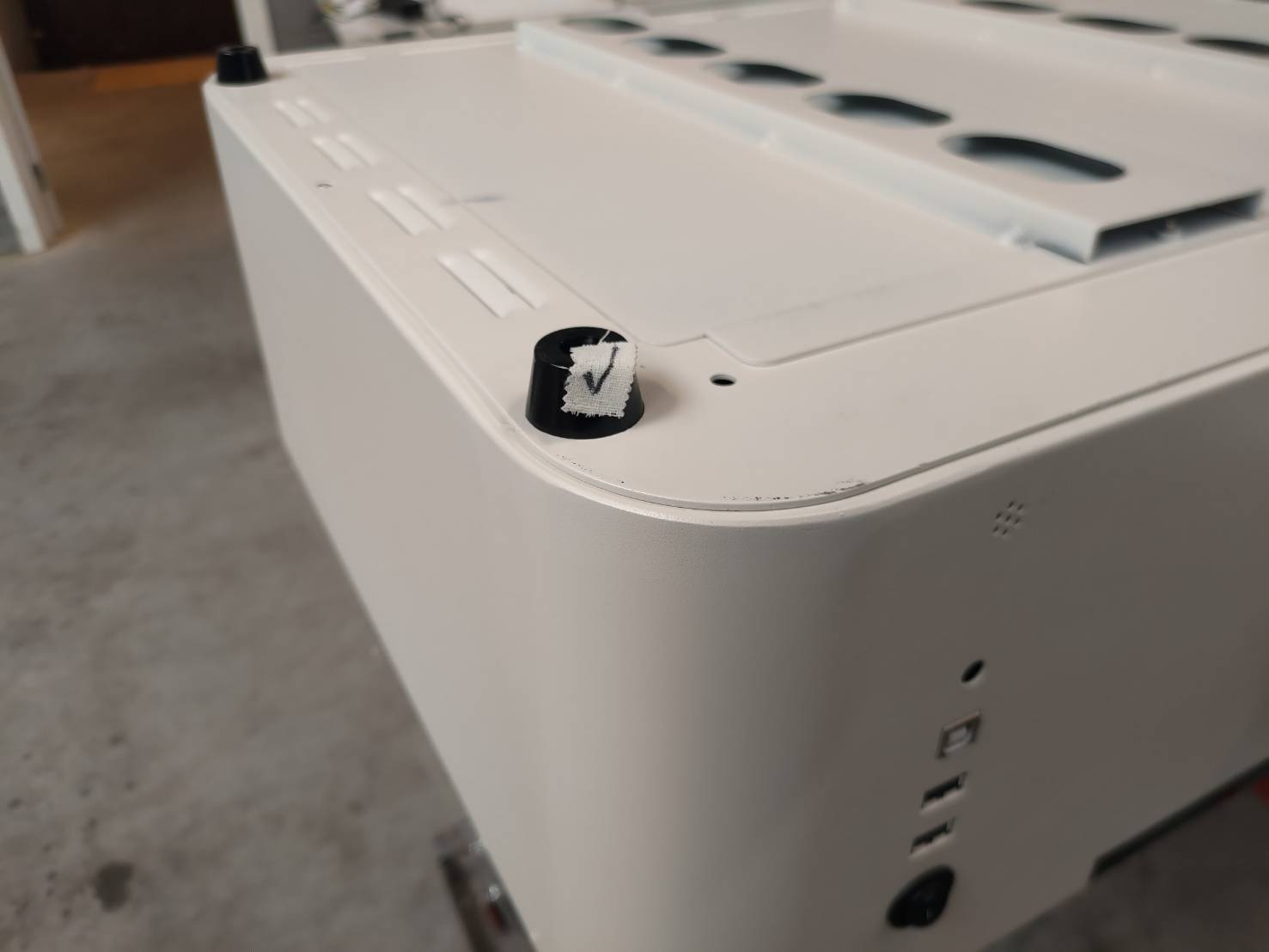

Paso 2: Marque el pie de goma y atorníllelo cerca del puerto USB
El propósito de marcar es que el tornillo de este pie sea más corto que otros y tenga que estar en la misma posición.

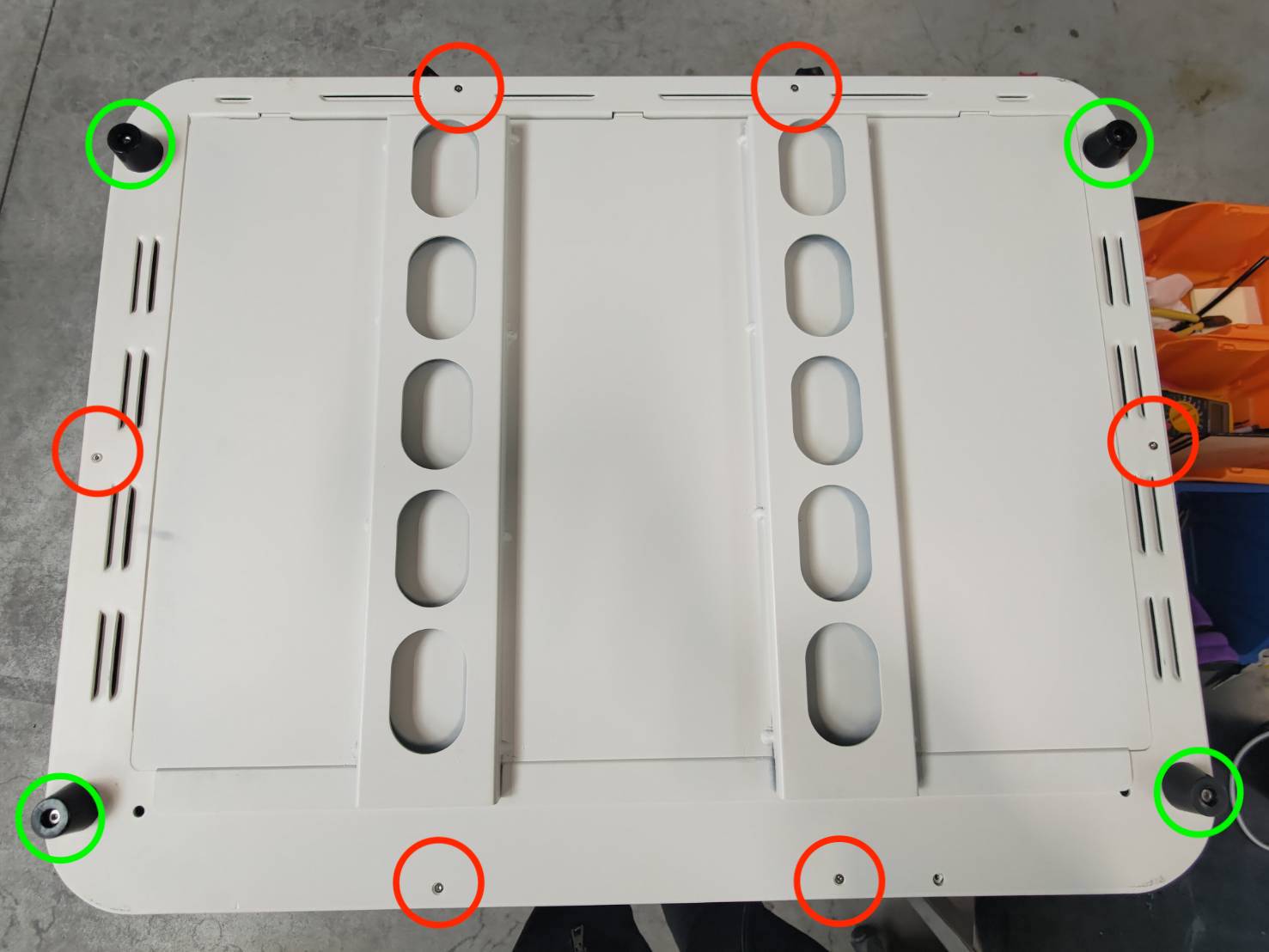

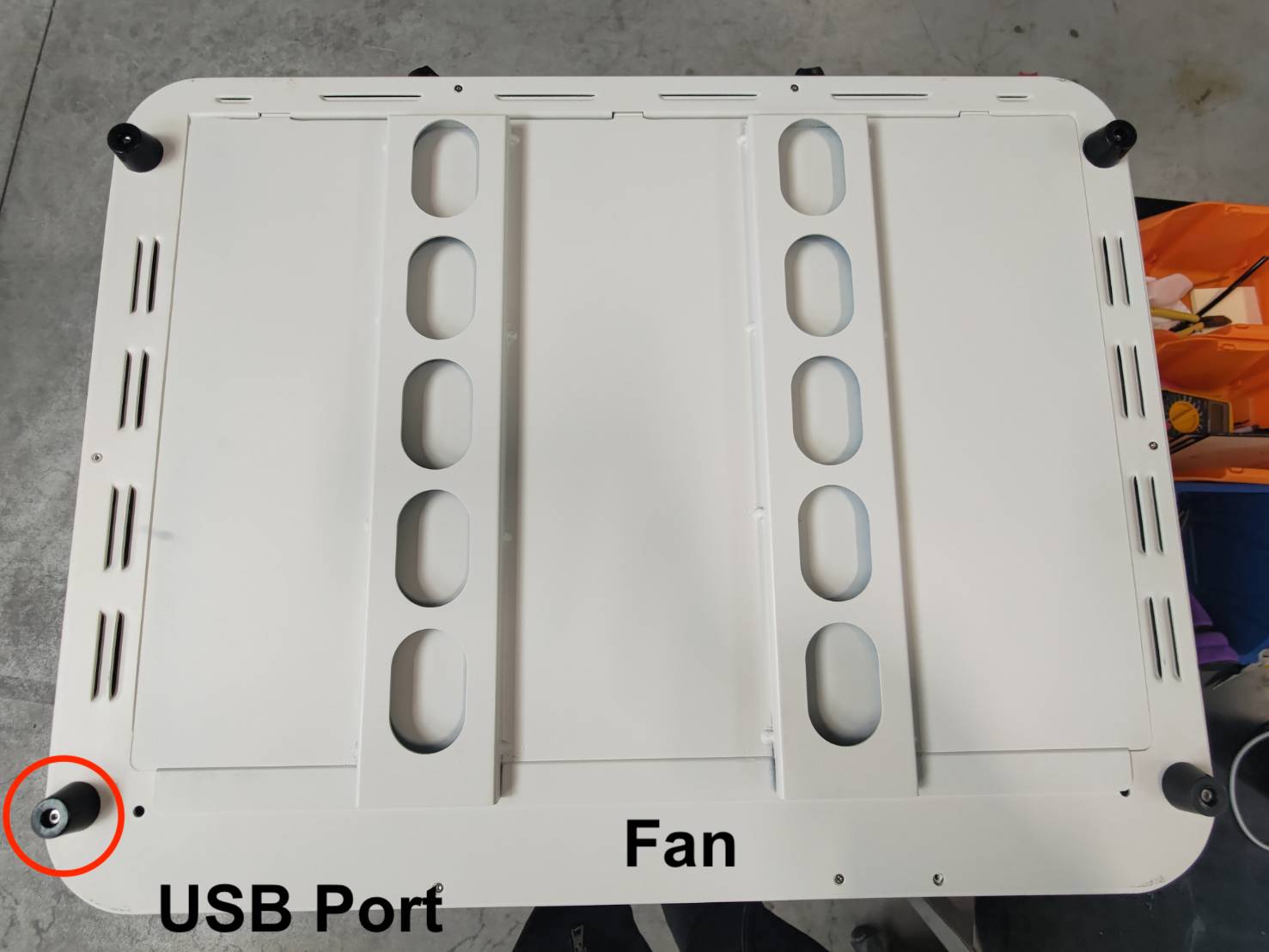

Paso 3-Desatornille estos tornillos inferiores
Tornillo T8 x 6 piezas screw tornillo hexagonal de 3 mm x 4 piezas

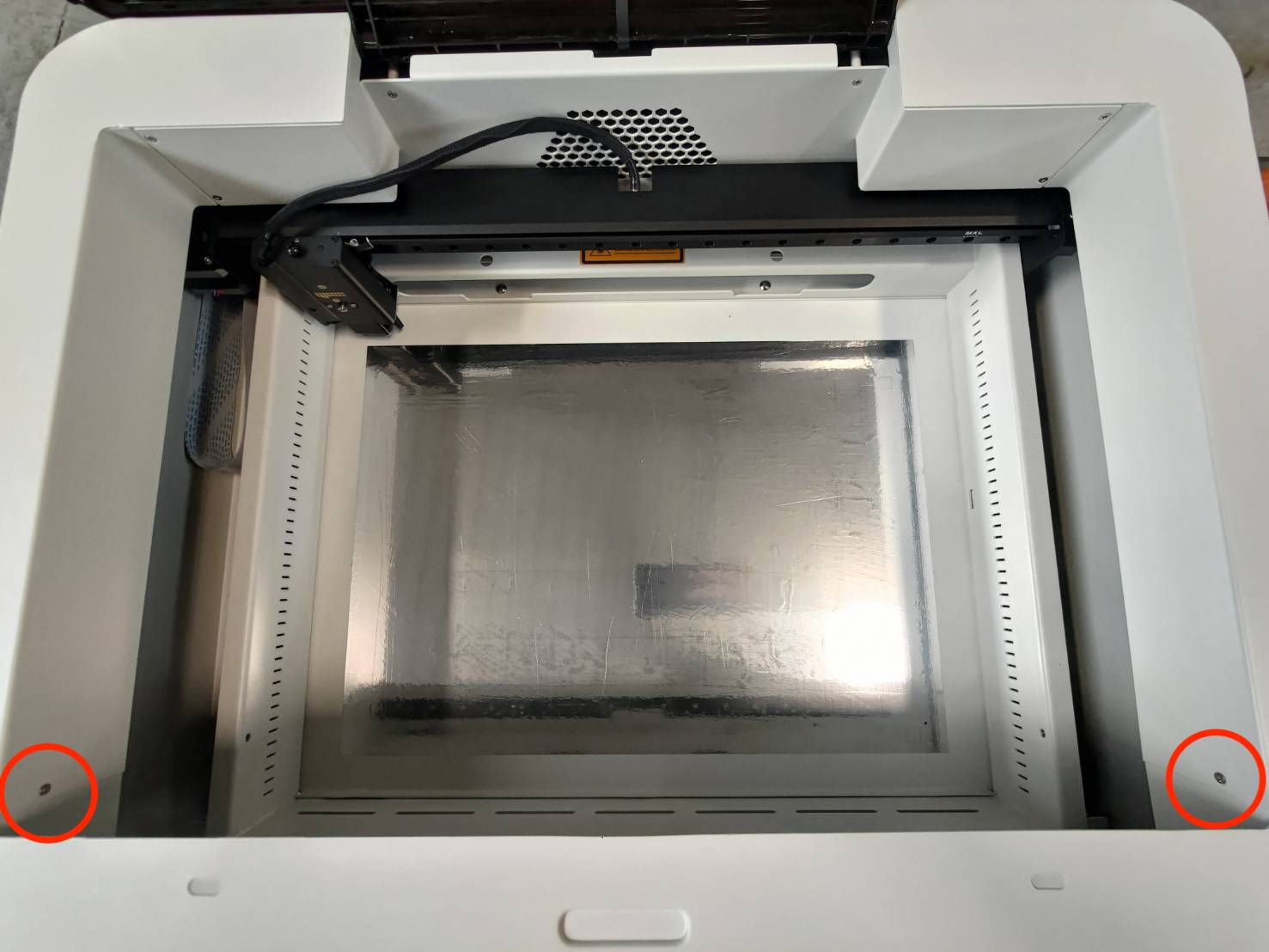

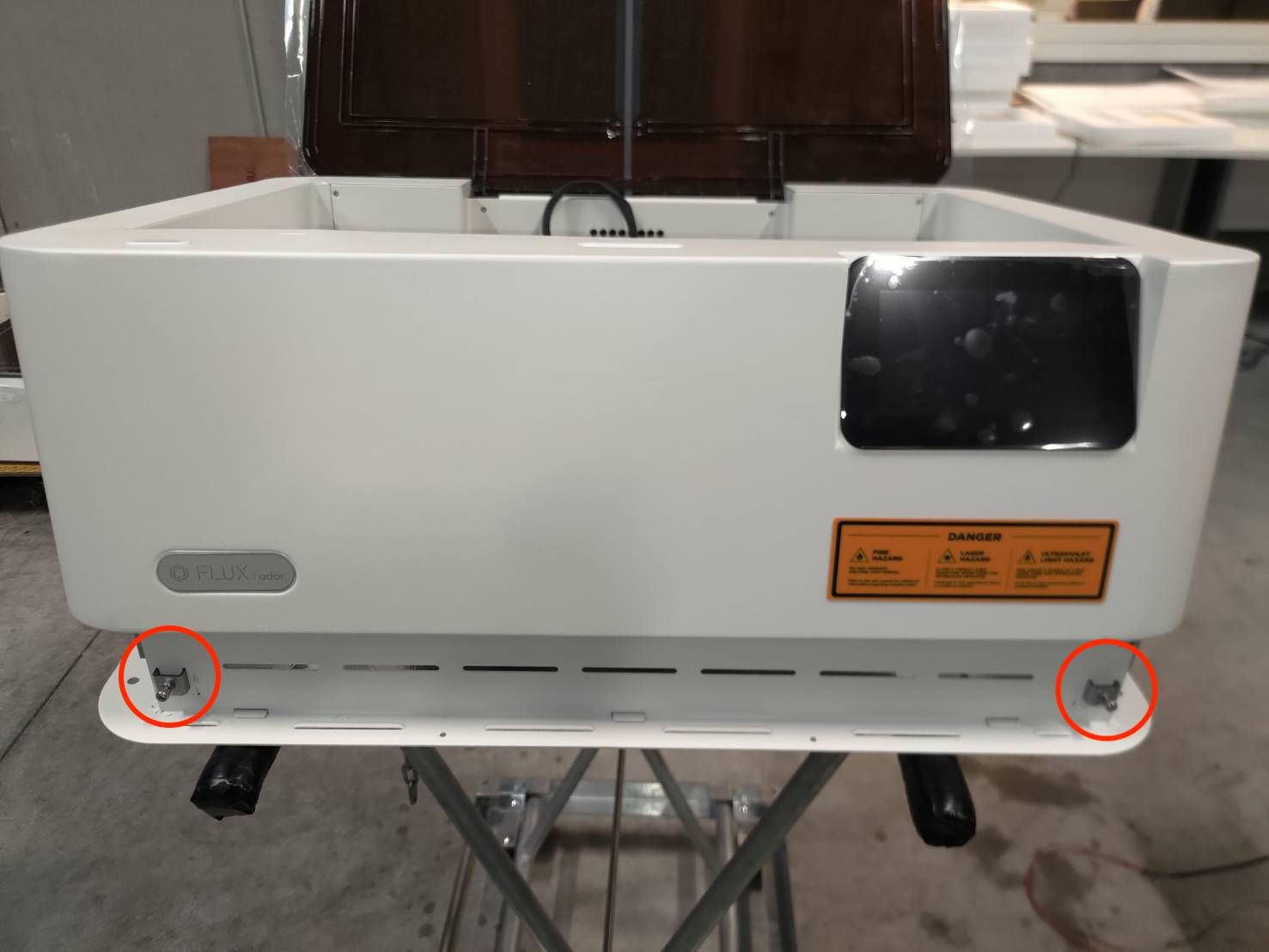

Paso 4: Voltee la máquina y desatornille los tornillos laterales
Tornillo T8 x 2 piezas

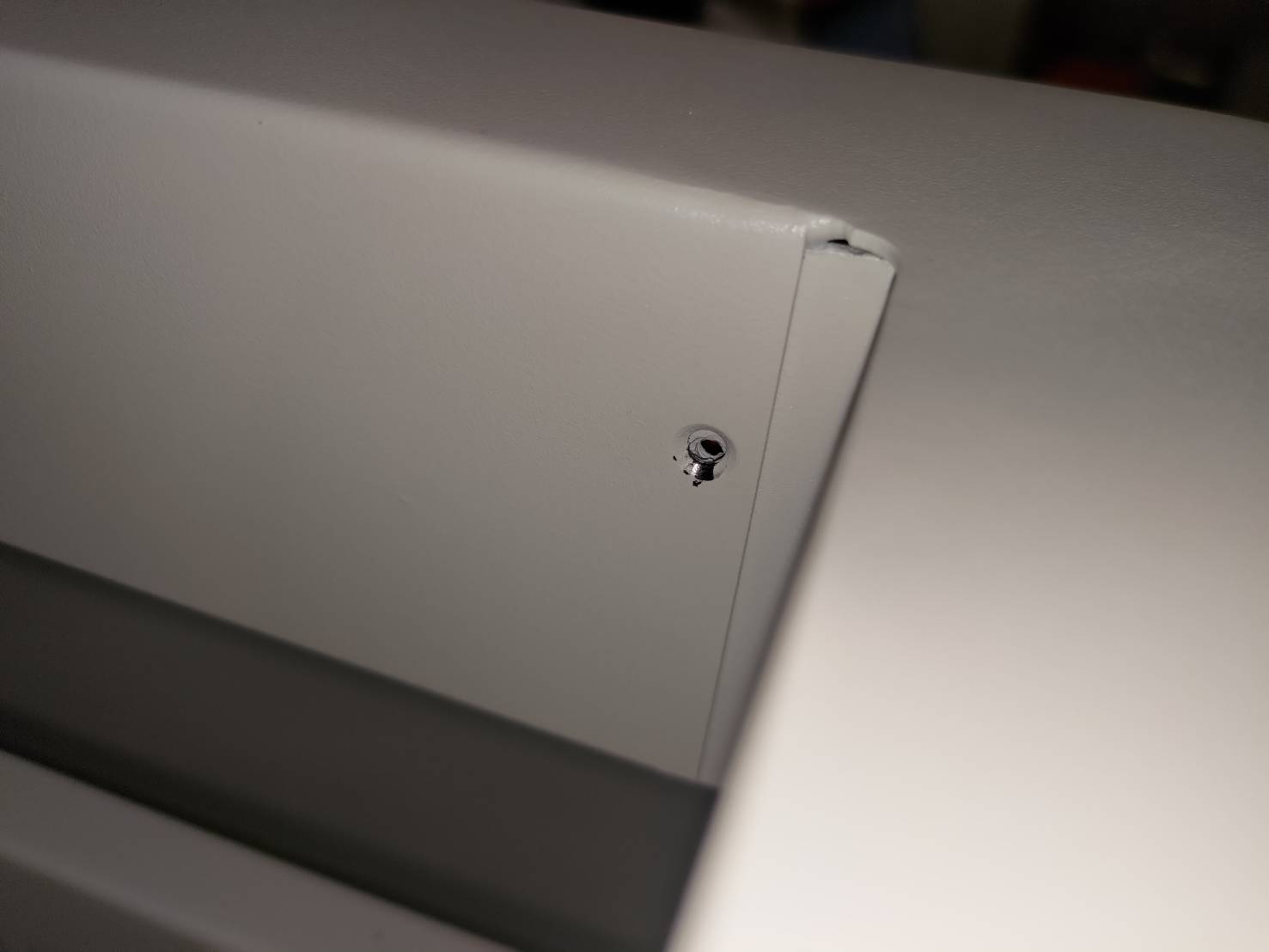

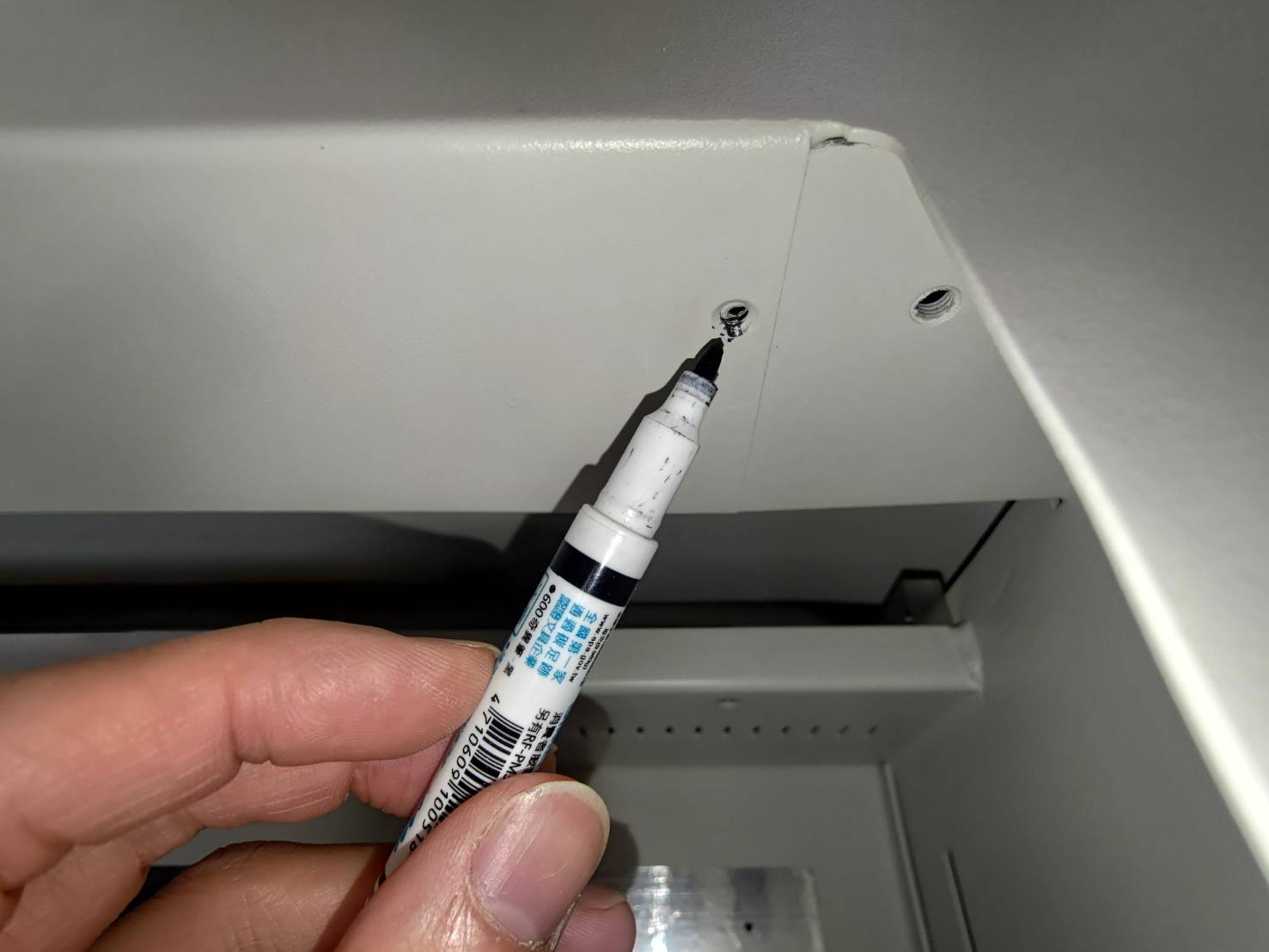

Paso 5: Marque los orificios de los tornillos en ambos lados con el bolígrafo
El propósito es recordarte que los lados marcados estarán orientados hacia el área de trabajo al ensamblar.

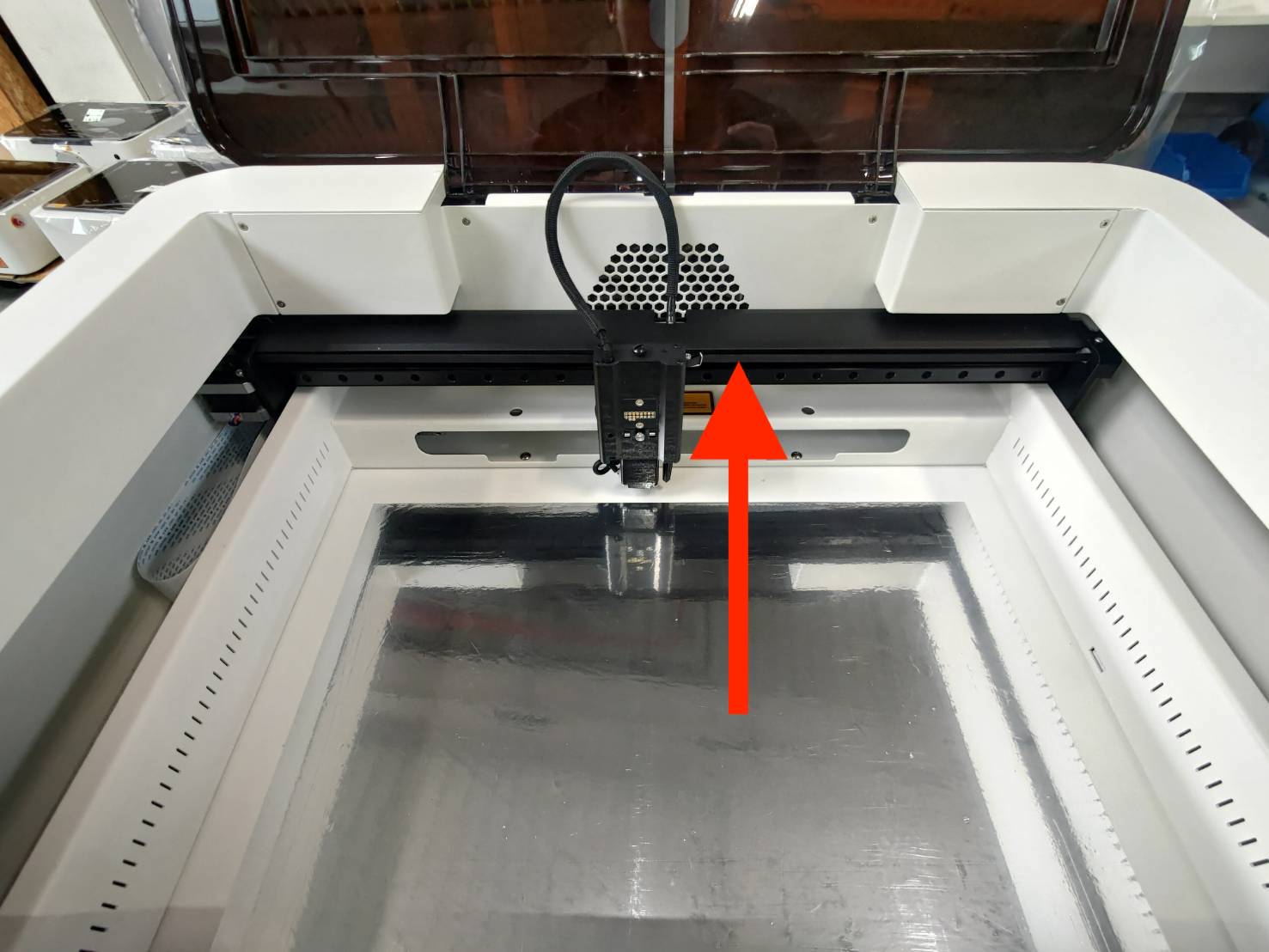

Paso 6: Mueva el asiento del módulo hacia el ventilador hasta el final
Paso 7 -
Levante el marco superior con ambas manos y colóquelo sobre los montantes.

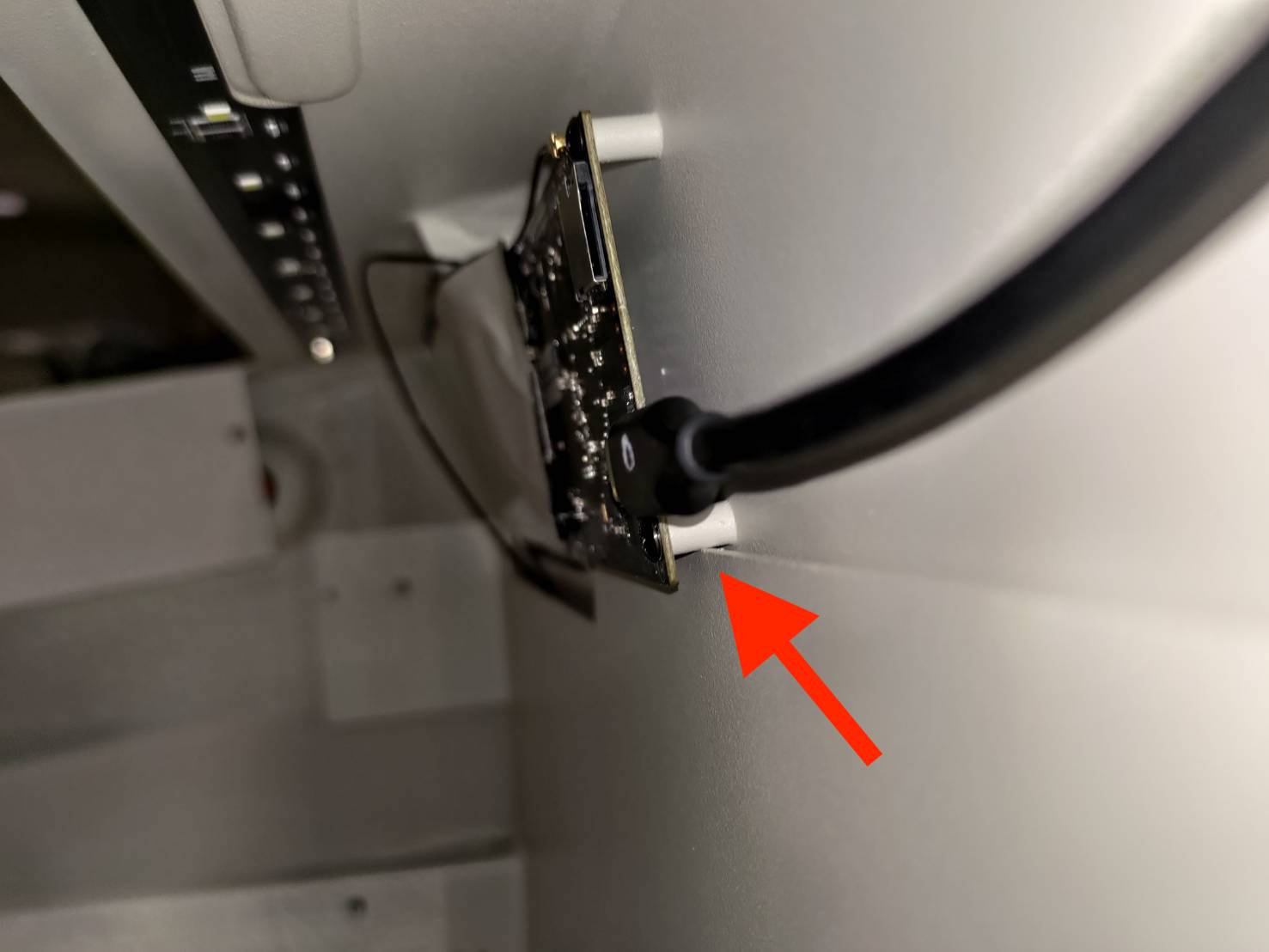

(Tenga cuidado de que los cables no se atasquen en los marcos.)

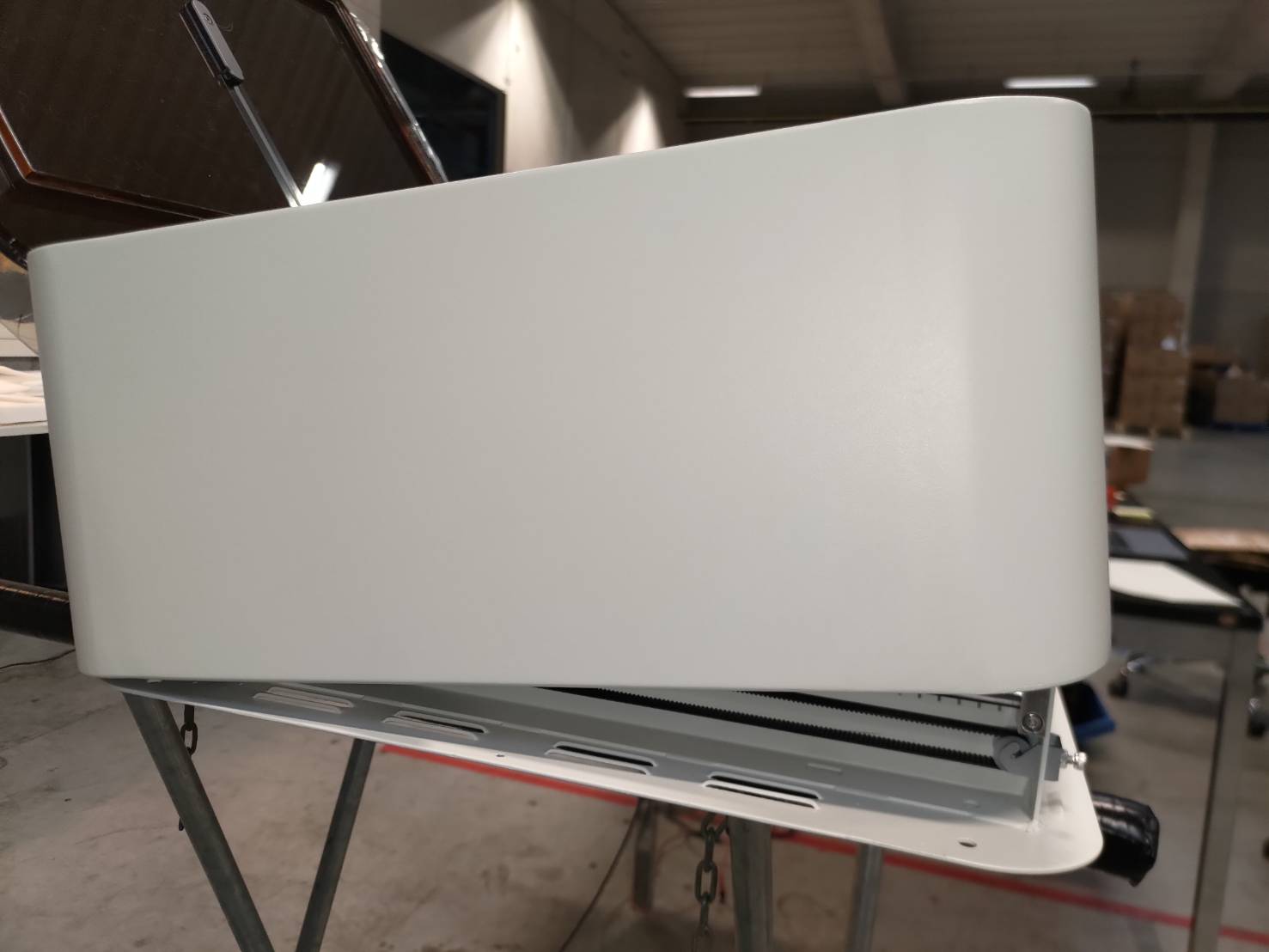

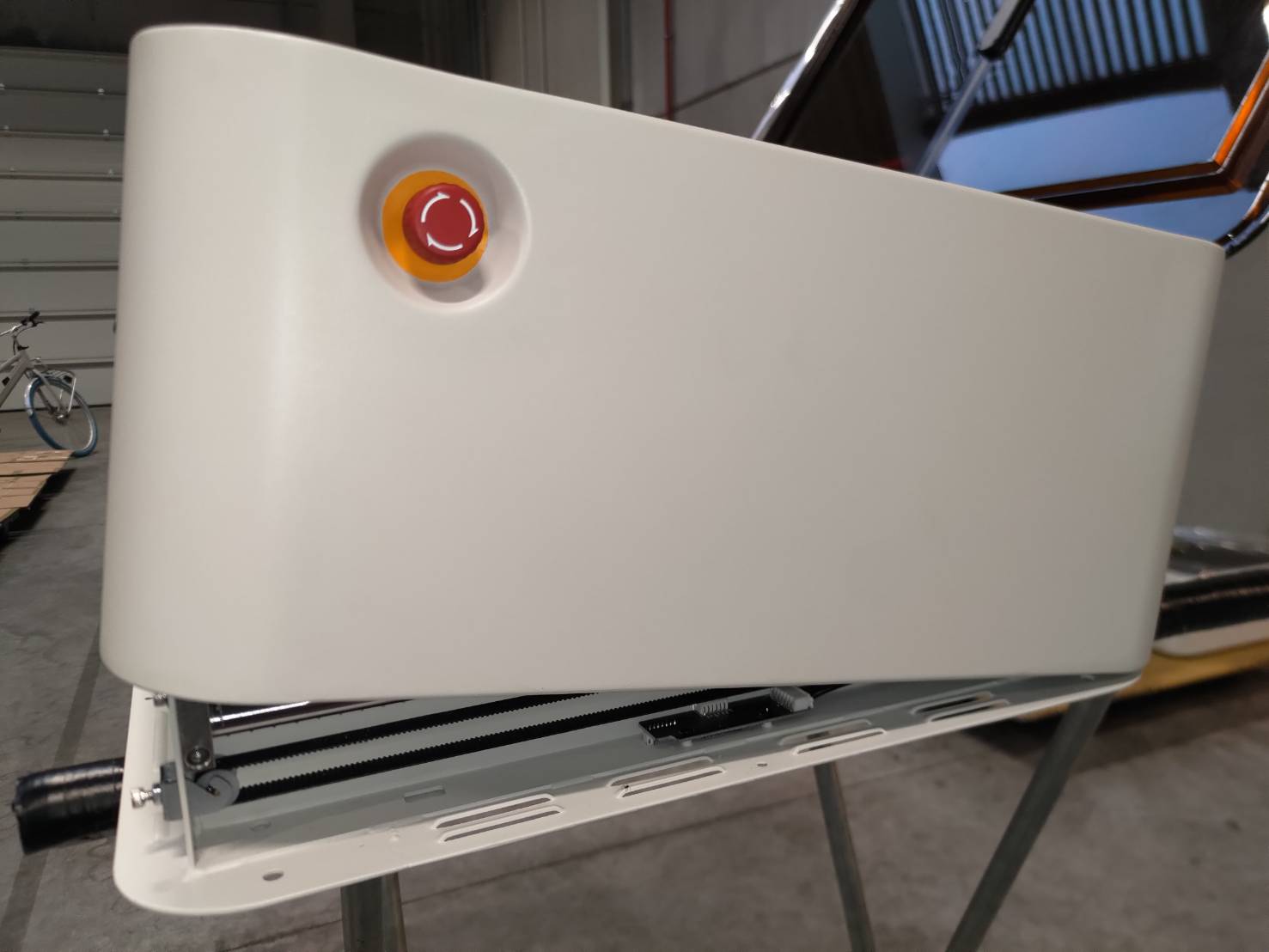

Ejemplo de marco sentado en los montantes:
Video de ejemplo de elevación (El video fue filmado dentro de la máquina)：
______________

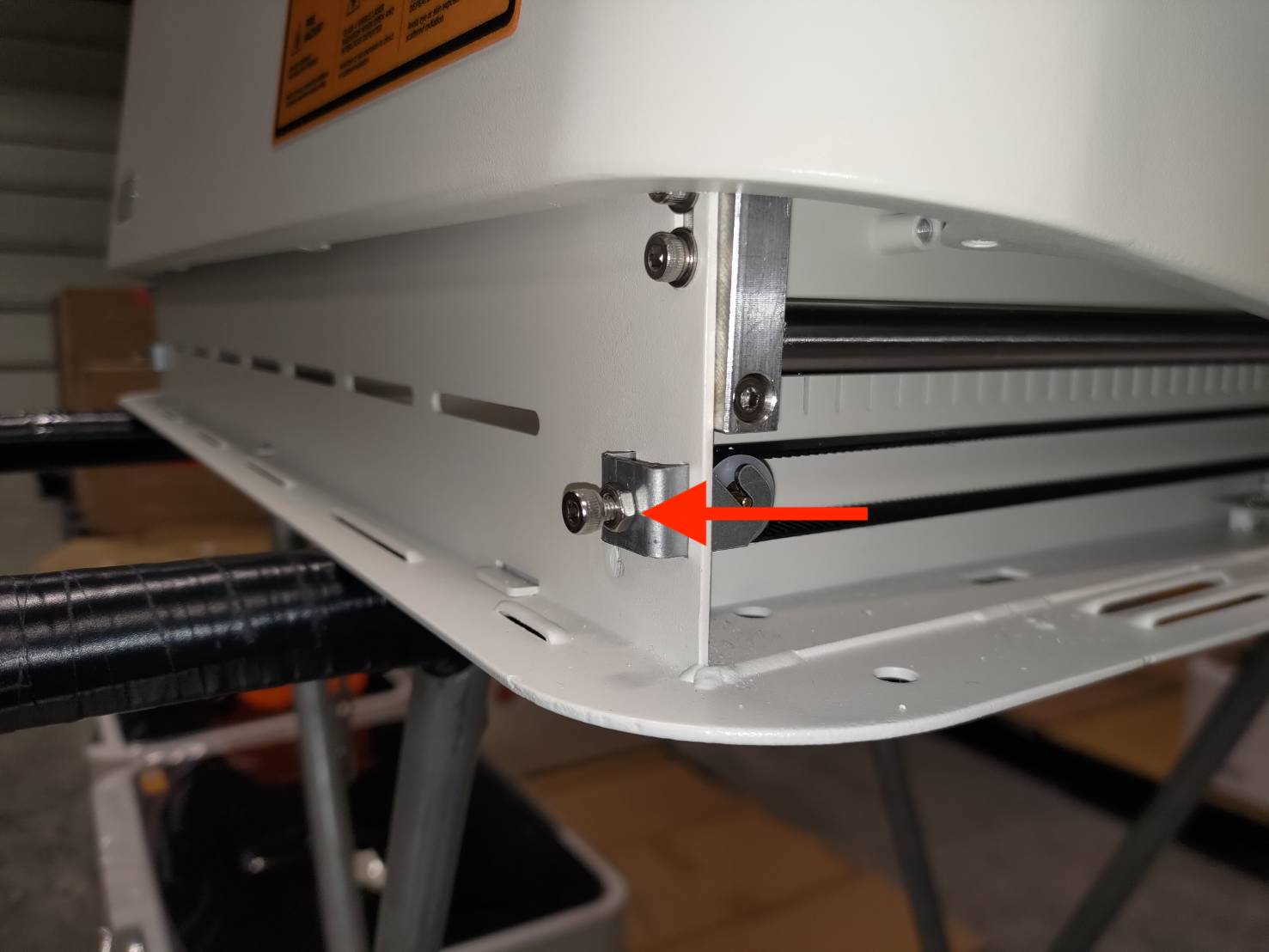

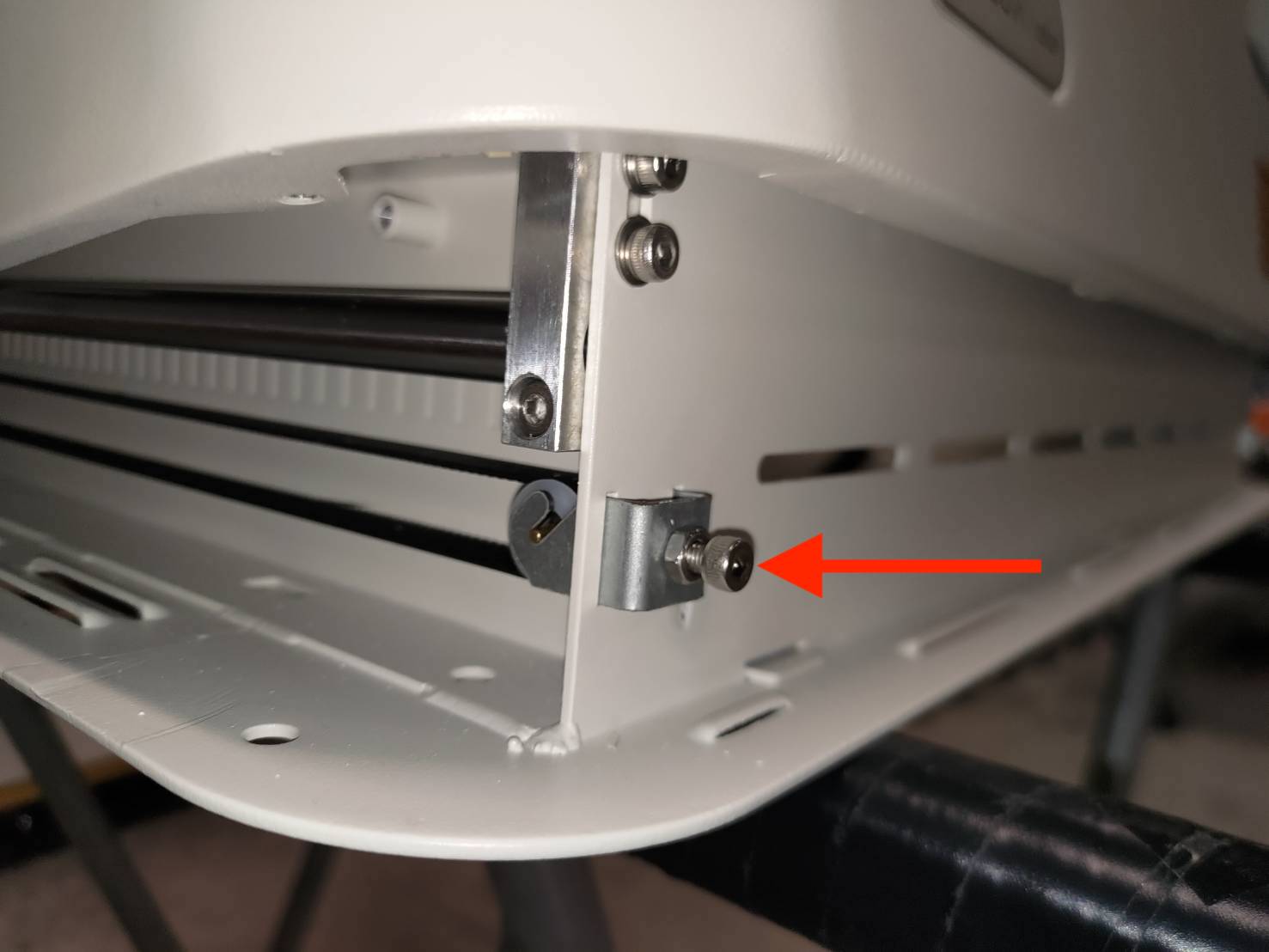

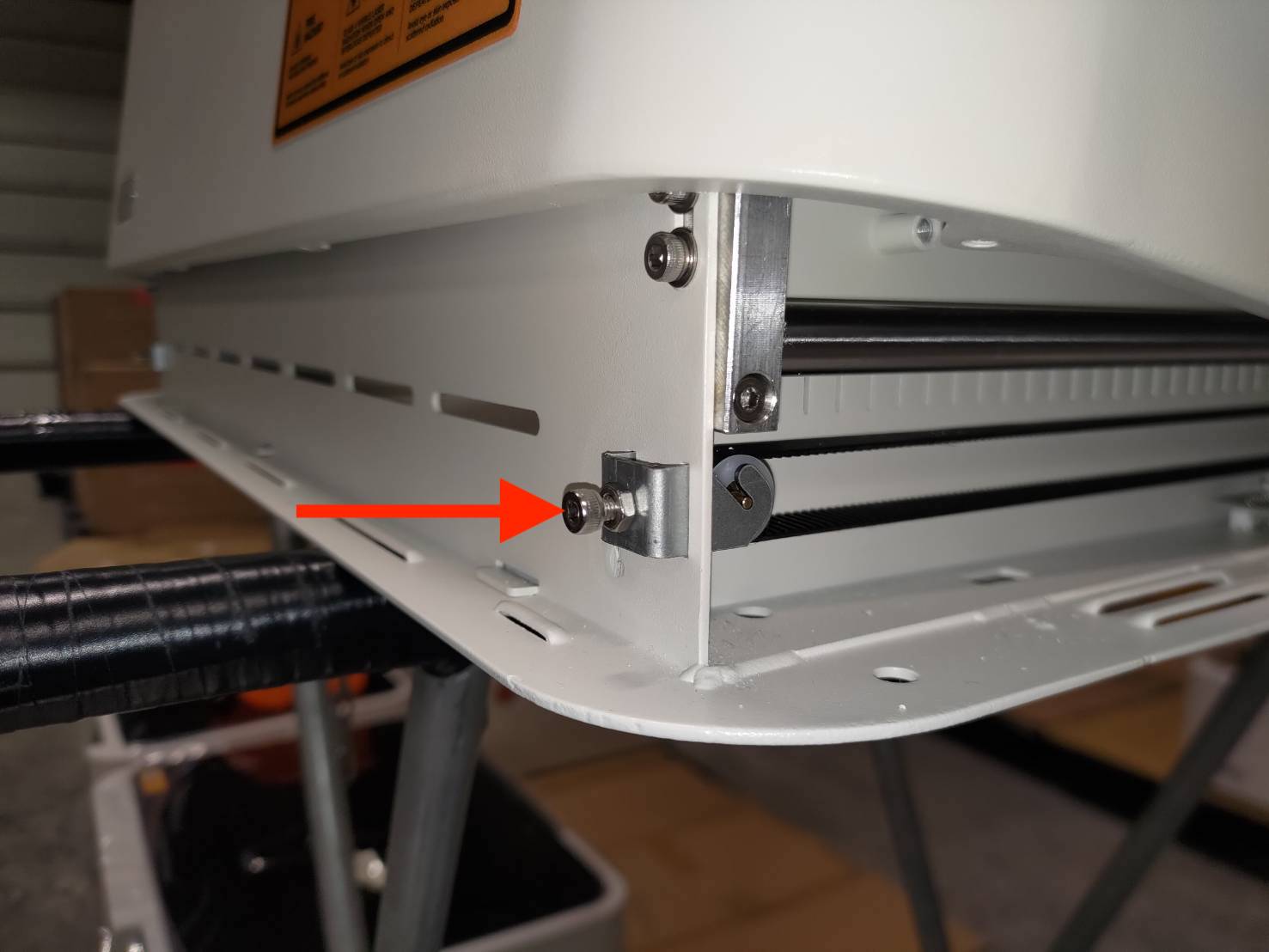

ERS8 - Encuentra los asientos del cinturón y afloja las tuercas con una llave de 7 mm
Ubicación de los Asientos：
Lado derecho：
Lado izquierdo：
Paso 9: Ajuste la tensión de las correas con una llave Allen de 3 mm
Lado derecho：
Lado izquierdo：
______________
Paso 10: Después del ajuste, apriete las tuercas con una llave de 7 mm
Lado derecho：
Lado izquierdo：
Paso 11: Restaura la posición del marco superior
Tenga en cuenta que los orificios de los tornillos marcados deben estar orientados hacia el área de trabajo.
Restaurando el marco：
______________
Paso 12-Atornille los tornillos laterales
Paso 13: Apague y voltee la máquina. Atornille todos los tornillos en la parte inferior
Tenga en cuenta que el pie y el tornillo marcados deberán estar en una posición cercana a los puertos USB.
Sugerencia:
Es mejor no apretar completamente los tornillos al principio, ya que algunos tornillos pueden estar desalineados y no poder colocarlos. Por lo tanto, se recomienda apretar todos los tornillos después de instalar todos los tornillos.
Paso 14-Voltee la máquina. Mueva el asiento del módulo hacia adelante y hacia atrás
Si se puede mover sin problemas, el reemplazo se completa con éxito.
Si está atascado o no se puede empujar completamente hacia el ventilador, intente aflojar el tornillo de goma del pie cerca de los puertos USB e intente mover el asiento del módulo nuevamente.
