Descripción
Tenga en cuenta que las causas de un error #904 pueden variar. El problema puede persistir después de seguir los pasos a continuación.
Sin embargo, aún puede recopilar información útil para que el equipo de FLUX aclare el problema de manera más efectiva.
_____________________________
Paso 0: Use la lista de verificación para seguir los pasos y registrar los resultados
Esta lista marca todas las pruebas que ha realizado en el tutorial.
Una vez realizadas las pruebas, guarde la lista como un documento PDF y envíela a su distribuidor o equipo de FLUX.
Haga clic en el enlace para tener acceso a la lista de verificación de solución de problemas #904 :Lista de verificación fallida de inicio # 904 (Ador)
_____________________________
Paso 1-Retire el módulo y el material
Elimine todas las cosas (incluido el módulo) en el área de trabajo antes de comenzar, para que nada afecte el proceso de inicio.
Una vez que el área de trabajo esté completamente despejada, vaya al Paso 1.1: verifique manualmente si el módulo se puede mover sin problemas.
_____________________________
Paso 1.1: Verifique manualmente si el módulo se puede mover sin problemas
Apague la máquina y retire el cable de alimentación.

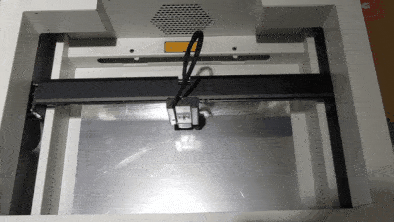

Mueva manualmente el cabezal del módulo a las 4 esquinas.
Consulte los siguientes pasos en consecuencia:
Si el cabezal del módulo NO SE PUEDE mover sin problemas, consulte el Paso 1.2.
Si el cabezal del módulo se puede mover suavemente, como en el .gif arriba, vaya al Paso 2
_____________________________
Paso 1.2-Lubrique los rieles
Consulte el artículo - Lubricación.
Después de la lubricación, regrese al paso 1 y vea si el cabezal del módulo puede moverse suavemente.
Verifique el resultado en consecuencia:
Sí, el cabezal del módulo puede moverse suavemente como en el .gif > > Problema resuelto.
No, el cabezal del módulo NO SE PUEDE mover sin problemas > > Problema de hardware-Rieles oxidados > > Tome un video de la situación refiriéndose al tutorial y vaya al Paso 9 para informar el problema.
_____________________________
Paso 2: Excluya la posibilidad de problemas de firmware
La instalación fallida del firmware puede causar errores de inicio, y restablecer la configuración de fábrica puede eliminar la posibilidad de problemas de firmware de manera efectiva.

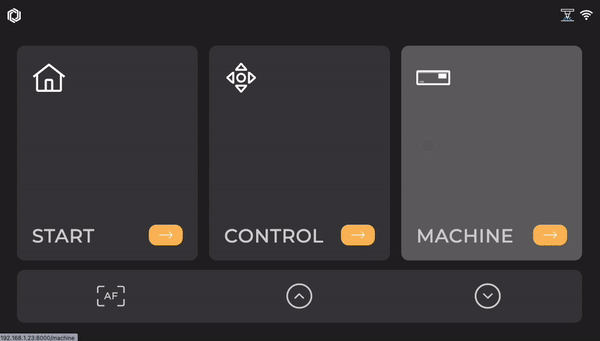

Primero, restablezca a la fábrica (Página principal > Máquina > Configuración > Restablecer a la fábrica > Sí)
Luego, siga los pasos en el enlace sobre cómo actualizar el firmware de la máquina y asegúrese de que esté actualizado a la última versión.
Intente buscar de nuevo una vez que se complete la actualización.
Verifique el resultado en consecuencia:
Sí, se encuentra en casa con éxito después de los pasos anteriores > > Problema resuelto.
No, el problema de homing persiste después de los pasos anteriores > > Vaya al Paso 3
_____________________________
Paso 3: Verifique las señales de la placa base

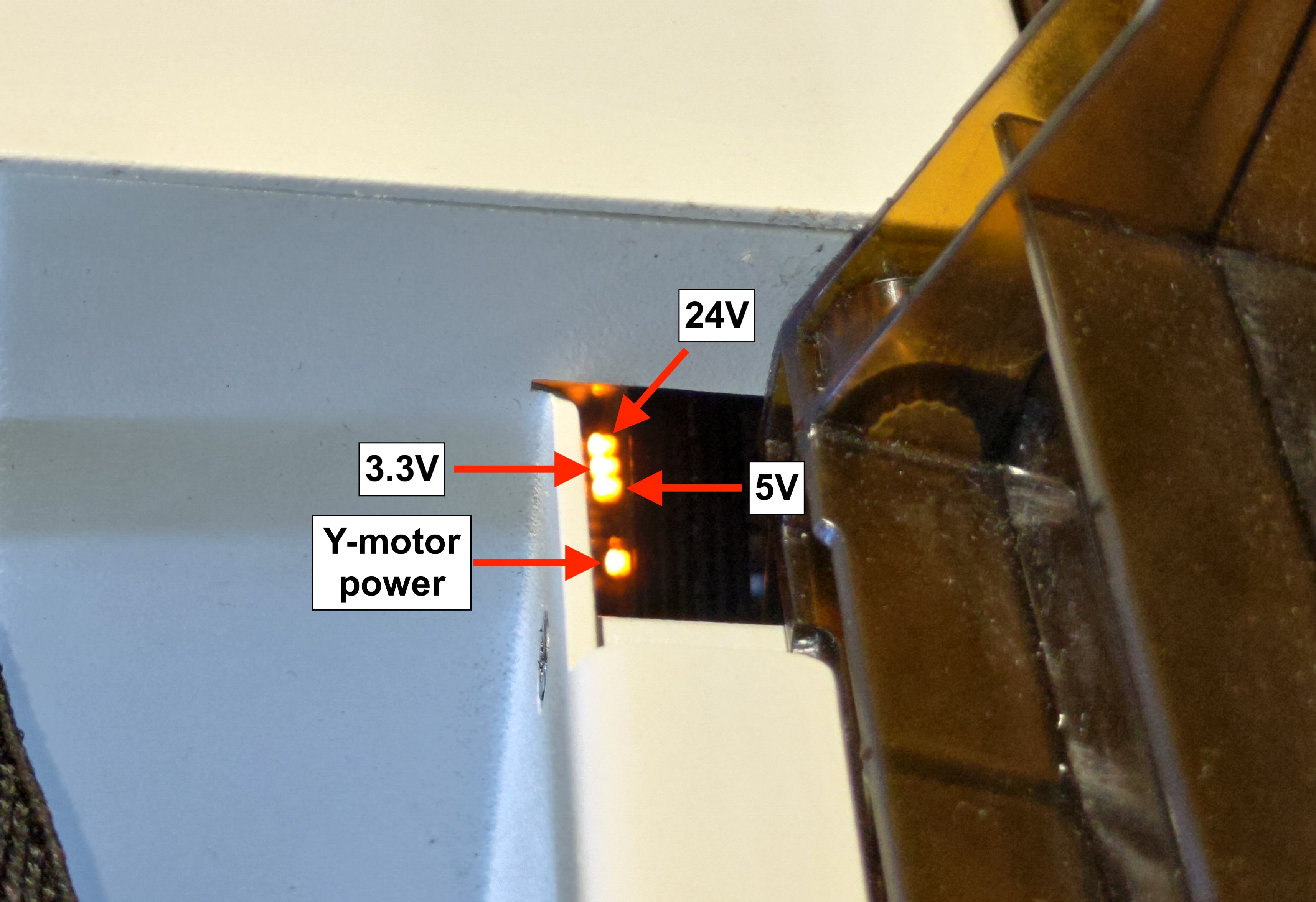

Hay 4 luces LED naranjas en la placa base que presentan diferentes partes de la máquina.
Consulte el video sobre cómo encontrar las señales de la placa base
Vídeo
Compruebe si el problema se resuelve en consecuencia:
Todas las luces permanecen encendidas y ninguna parpadea> > Vaya al paso 4
1 + las luces están apagadas o parpadean > > Problema de hardware: Placa base o adaptador de corriente que no funcionan correctamente
> > Tome un video de la situación refiriéndose al video y vaya al Paso 9 para informar el problema.
Paso 4: Verifique los interruptores de límite

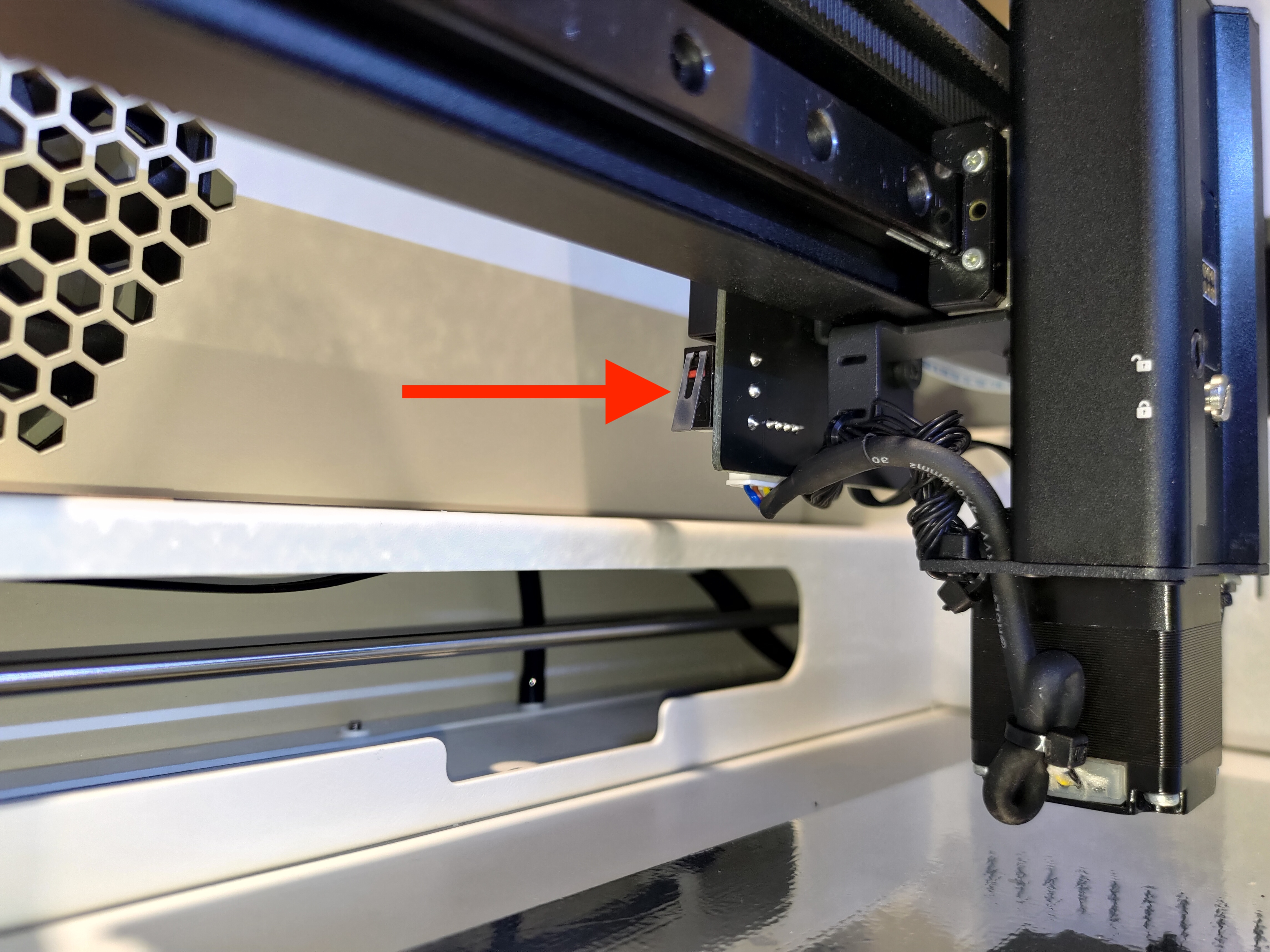

Se utiliza un interruptor de límite para detener el cabezal láser cuando llega al final.
Los problemas de orientación pueden deberse a que el interruptor de límite está defectuoso, lo que provocará que el cabezal láser no se detenga o se detenga demasiado pronto.
Vea el video a continuación para verificar si los íconos de los interruptores de límite reaccionan correctamente cuando se presionan.
Pressed Presionado = el icono se cierra
Not No presionado = se abre el icono
Comprobación del interruptor de límite X e Y https://youtu.be/9-1H5re08aU
Compruebe si el problema se resuelve en consecuencia:
Función de los ejes X e Y > > Vaya al paso 5

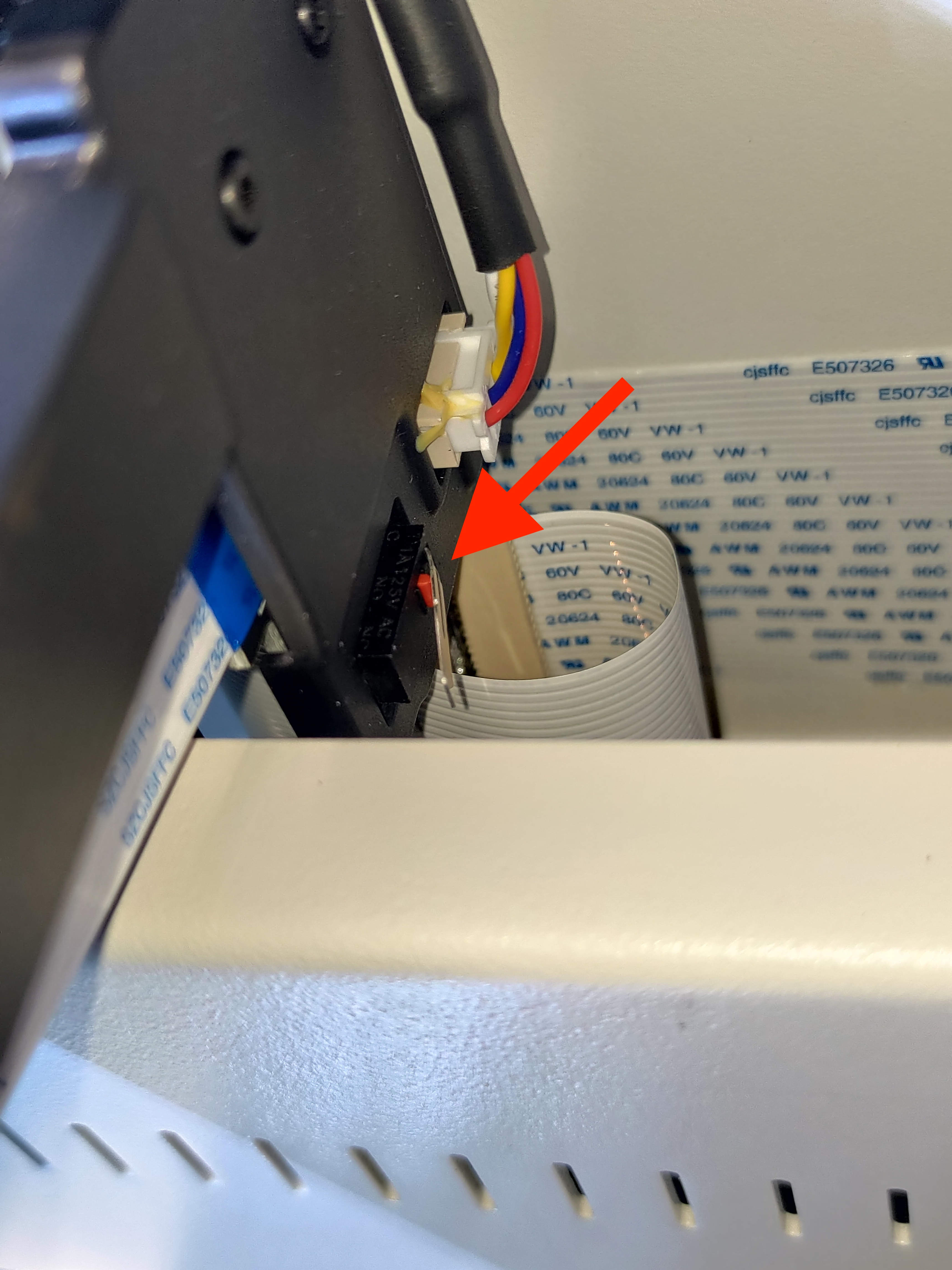

Solo el eje X tiene problemas > > Problemas de hardware: Error de la placa del motor Z o del conector FPC(30 pines) > > Tome un video de la situación refiriéndose al video y vaya al Paso 9 para informar el problema.
Solo el eje Y tiene problemas > > Problemas de hardware - Error de la placa del motor Y > > Tome un video de la situación refiriéndose al video y vaya al Paso 9 para informar el problema.
Ninguna de las funciones del eje X o Y >> Problemas de hardware: Error de placa base o conector FPC(38 pines) que no funciona correctamente >> Tome un video de la situación, consulte el video y vaya al Paso 9 para informar el problema.
Ruido inusual al navegar, no se pudo ingresar al menú Mantenimiento > > Vaya al paso 6
_____________________________
Paso 5: Compruebe si el módulo AF funciona
Pruebe la función de la placa base haciendo clic en el botón AF. https://youtu.be/5ps3VS06QOQ
Haga clic en el botón AF para ver si funciona bien.
Verifique el resultado en consecuencia:
Sí, el eje Z se mueve correctamente y el AF funciona > > Paso 6
No, el eje Z se mueve, pero el AF no puede enfocar correctamente/se mueve al azar > > Problema de hardware: Placa base que funciona mal > > Tome un video de la situación refiriéndose al video y vaya al Paso 9 para informar el problema.
No, el eje Z no se moverá > > Problema de hardware: Placa base que funciona mal > > Tome un video de la situación haciendo referencia al ejemplo y vaya al Paso 9 para informar el problema.
_____________________________
Paso 6: Vea si los interruptores de límite se activan AUTOMÁTICAMENTE
Verifique si ocurren los casos en los videos a continuación.

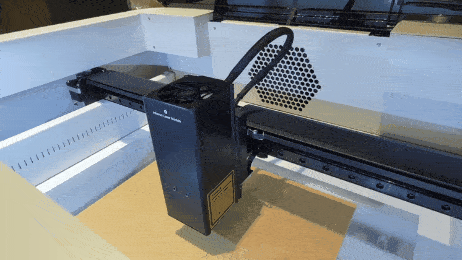

(El cabezal del módulo comienza a hacer ruidos fuertes y no se detiene cuando se mueve hacia la esquina superior o izquierda.)
Video 1-Fallo del límite Y
Error de límite de video 2-X
Verifique el resultado en consecuencia:
Sí, sucedió el mismo problema que se muestra en el video 1 > > Paso 7
Sí, sucedió el mismo problema que se muestra en el video 2 > > Paso 8
No, ninguno de los problemas en los videos sucedió > > Problema de hardware-Motores X & Y/placas de motor Z / placas de motor X > > Tome un video de la situación refiriéndose al ejemplo y vaya al Paso 9 para informar el problema.
_____________________________
Paso 7-Ajuste de la nivelación del eje X
Siga los pasos del enlace a continuación para verificar y ajustar la nivelación del eje X-
Ajuste de la Nivelación del eje X
Verifique el resultado en consecuencia:
Nivel confirmado, homing exitosamente > > Problema resuelto
Nivel confirmado, pero la orientación del eje Y sigue fallando> > Vaya al Paso 7.1: Extienda la Superficie de Contacto del Interruptor de Límite del Eje Y.
Nivel confirmado, pero falla la orientación del eje X > > Vaya al Paso 6: Vea si los interruptores de límite se activan AUTOMÁTICAMENTE.
_____________________________
Paso 7.1: Extienda la Superficie de Contacto del Interruptor de Límite del Eje Y
La pestaña metálica del interruptor de límite puede desgastarse con el tiempo, lo que afecta la sensibilidad de la activación del interruptor de límite.
Como se muestra en la imagen a continuación, agregar una pieza de espuma o material similar a la pestaña puede solucionar temporalmente el problema de que la placa de metal no haga contacto con el interruptor de límite del eje Y.
Verifique el resultado en consecuencia：
Después de extender, homing con éxito. > > Problema resuelto
Error de inicio > > Problema desconocido > > Tome un video de la situación refiriéndose al ejemplo y vaya al Paso 9 para informar el problema.
_____________________________
Paso 8: Verifique Si el Cable está Interfiriendo
A veces, si los cables no están organizados correctamente, podría afectar la activación del interruptor de límite del eje X, lo que provocaría una falla de direccionamiento.
Verifique el resultado en consecuencia：
Sí >> Después de los ajustes, homing con éxito. > > Problema resuelto
No > > Paso 8.1: Extienda la Superficie de Contacto del Interruptor de Límite del Eje X
_____________________________
Paso 8.1: Extienda la Superficie de Contacto del Interruptor de Límite del Eje X
La pestaña metálica del interruptor de límite puede desgastarse con el tiempo, lo que afecta la sensibilidad de la activación del interruptor de límite.
Como se muestra en la imagen a continuación, agregar una pieza de espuma o material similar a la pestaña puede solucionar temporalmente el problema de que la placa de metal no haga contacto con el interruptor de límite del eje X.
Verifique el resultado en consecuencia：
Después de extender, homing con éxito. > > Problema resuelto
Error de inicio > > Problema desconocido > > Tome un video de la situación refiriéndose al ejemplo y vaya al Paso 9 para informar el problema.
_____________________________
Paso 9 - Póngase en Contacto con el Servicio de Atención al Cliente
Siga las instrucciones del enlace a continuación para informar adecuadamente de un problema a su distribuidor local o al soporte de FLUX. [Póngase en Contacto con el Servicio al Cliente]
Asegúrese de completar la lista de verificación y guardarla como un archivo PDF para compartir sus acciones.
*Será necesario compartir la información recopilada, como fotos o videos que muestren el problema de su máquina en este artículo, con el revendedor o el soporte de FLUX.
