Descripción:
Debido a la complejidad de la causa detrás de #904, es importante tener en cuenta que la lectura de este artículo no puede proporcionar una solución inmediata a su problema.
Sin embargo, siguiendo cuidadosamente los pasos a continuación, usted reunirá información valiosa que puede ayudar a sus distribuidores o FLUX Apoyo en la localización del problema con mayor eficacia. Esto, a su vez, contribuirá a reducir el tiempo total necesario para la solución de problemas.
Paso 1 - Compruebe si el cabezal láser está atascado físicamente:
Apague la máquina y desenchufe el cable de alimentación.

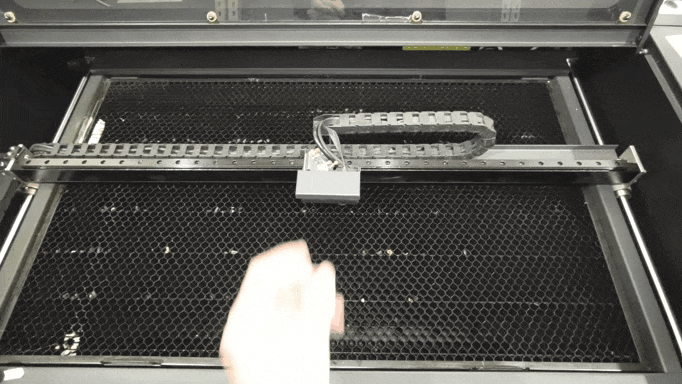

Mueva manualmente el cabezal láser hacia las cuatro esquinas.
Determine el resultado y la siguiente acción a tomar:
NO se puede mover como en el vídeo de arriba. >> Vaya al Paso 1.1 - Lubricar los raíles
PUEDE moverse como en el vídeo >> Ir al Paso 2 - Excluir la posibilidad de problemas de firmware
Paso 1.1 - Lubricar los raíles:
Por favor, consulte las instrucciones en el enlace de abajo para lubricar los rieles.
Después de lubricar, intente mover el cabezal láser de nuevo y vea si se puede mover como en el Paso 1.
Determine el resultado y la siguiente acción a tomar:
Sí, se puede mover como en el video del Paso 1. >> Problema resuelto
No, todavía no se puede mover como en el vídeo del Paso 1 >> Problemas de hardware: los raíles pueden estar oxidados
>> Tome fotos o videos y vaya al Paso 9 -Informe al revendedor local o al Soporte FLUX
Ejemplos de las fotos o videos para la presentación de informes:

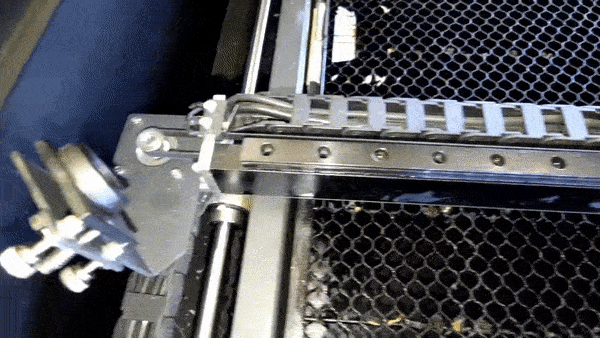

Riel del eje X:

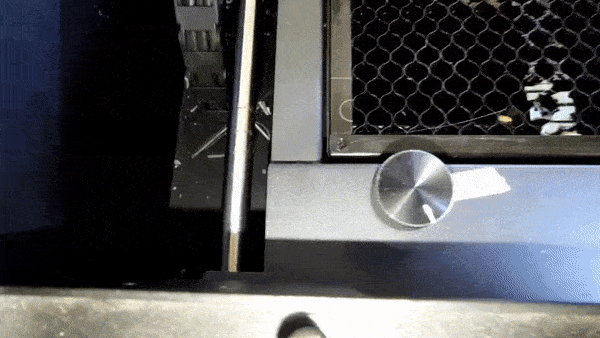

Riel del eje Y - Izquierda:

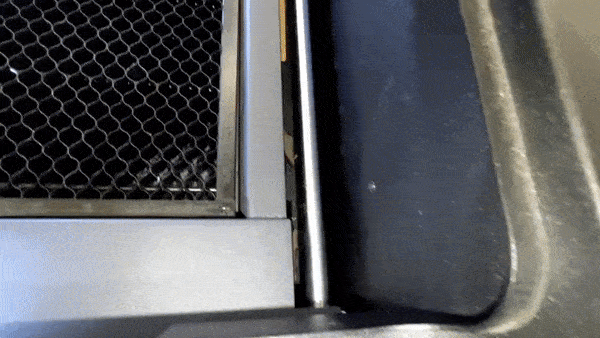

Riel eje Y - Derecha
------------------------------------------------------------------------------------------
Paso 2 - Excluir la posibilidad de problemas de firmware:
A veces, el problema de localización puede deberse a una instalación incorrecta del firmware.
Reiniciar el sistema es una forma sencilla y rápida de solucionar el problema.

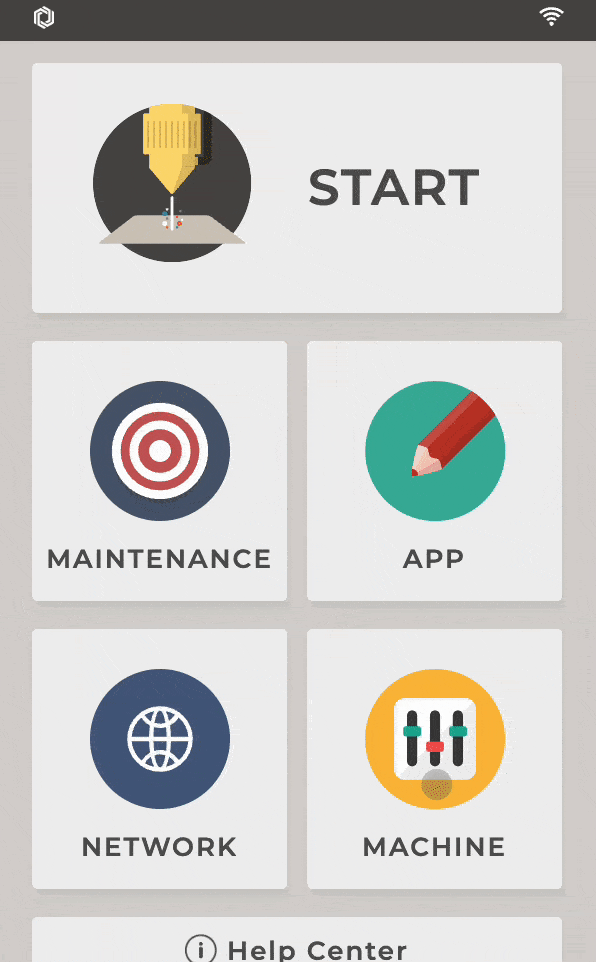

En primer lugar, intente restablecer la configuración de la placa base.
(Máquina > Configuración de hardware > Restablecer configuración de la placa base)
A continuación, intente restablecer los valores de fábrica. (Máquina > Restablecer a fábrica)
Por último, actualizar a la última versión del firmware y tratar de homing de nuevo.
(Máquina > Actualizar al último Firmware) o puede utilizar Beam Studio para actualizar. (Enlace)
Determine su resultado y la siguiente acción a tomar:
Sí, la referenciación se realiza correctamente después del reinicio >> Problema resuelto
No, la localización no se realiza correctamente después del reinicio
>> Vaya al Paso 3 - Compruebe el comportamiento de su máquina al volver a casa
------------------------------------------------------------------------------------------------
Paso 3 - Compruebe el comportamiento de su máquina al volver a casa:

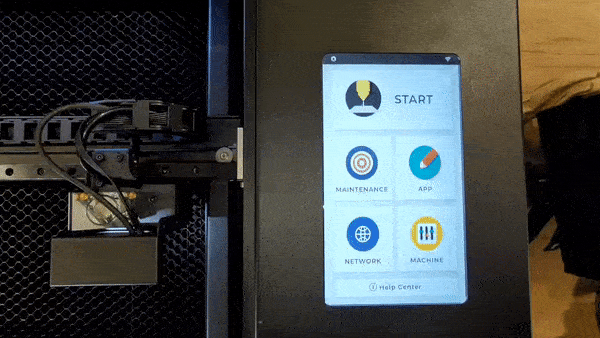

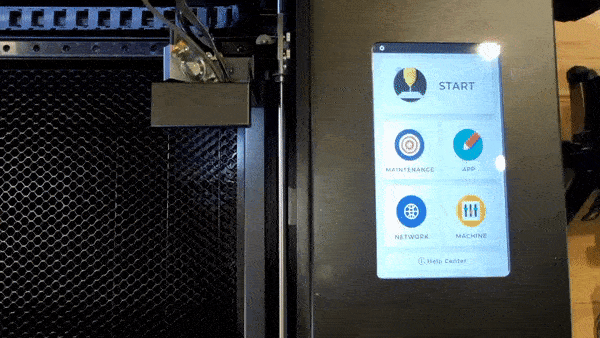

Por favor, encienda la máquina y pulse "Mantener" para iniciar la vuelta a casa y determinar qué comportamiento es similar al de su máquina y tomar medidas en consecuencia.
Comportamiento #1:
El cabezal láser no se mueve y no se bloquea.
Sin embargo, puede ser movido manualmente mientras el panel muestra "Homing".
>> Ir al Paso 4 - Reflashear tarjeta SD.
Comportamiento #2:
La dirección de movimiento es opuesta o la cabeza se mueve hacia adelante y hacia atrás.
(El movimiento correcto es ir hacia arriba primero e ir hacia la izquierda después. Nunca irá hacia abajo o hacia la derecha cuando se dirija a casa).
>> Ir al Paso 4 -
5-24 HEXA - Tarjeta SD reflash 5-4-8 beamo - Reflasheo de la tarjeta SD
.
Comportamiento #3:x
La cabeza llega a la esquina superior o superior izquierda pero no se detiene y hace un sonido de rechinamiento.
>> Ir al Paso 6 - Comprobar finales de carrera. https://youtu.be/WvTQ4rr7uHA
Comportamiento #4:
El cabezal emite un sonido de molienda aunque no llegue a la esquina superior o superior izquierda.
(*Se utiliza un Beambox Pro para demostrar el comportamiento en el vídeo).
>> Ir al Paso 5 - Cambiar DriverIC. https://youtu.be/EAEtxhB1i4c
Comportamiento #5:
La cabeza se detiene en el eje Y.
(*Se utiliza una Beambox Pro para demostrar el comportamiento en el video).
>> Ir al Paso 6 - Comprobar Finales de Carrera.
Comportamiento #6:
El cabezal se sacude un par de veces y luego aparece el error o llega al tope y se sacude y luego aparece el error.
>> Ir al Paso 6 - Comprobar finales de carrera. https://youtu.be/xL_0yfSC6aw
Otro comportamiento:
Si ninguno de los ejemplos anteriores es similar a su problema de homing, grabe un vídeo mostrando todo el proceso de homing desde el principio hasta que falla. (Ejemplo de vídeo)
Después de grabar el vídeo, vaya al paso 9 - Informe al distribuidor local o FLUX Apoyo
------------------------------------------------------------------------------------------------
Paso 4 - Reflash tarjeta SD:
A veces, si el sistema operativo en la tarjeta SD está dañado, el problema de homing no se solucionará reseteando y actualizando el firmware. Tendrá que ser completamente reescrito por reflashing la tarjeta SD.
Por favor, consulte las instrucciones en el enlace de abajo para actualizar su tarjeta SD.
[5-24 HEXA - Reflashear Tarjeta SD]
Determine el resultado y la siguiente acción a tomar:
Sí, la localización se realiza correctamente después del reflash >> Problema resuelto.
No, el homing no se realiza correctamente después del reflash
>> Ir al paso 5 - Cambiar DriverIC.
------------------------------------------------------------------------------------------------
Paso 5 - Cambiar DriverIC:
DriverIC es un componente de la placa base y se utiliza para accionar el motor con el fin de hacer que el cabezal láser se mueva en diferentes direcciones. En este Paso, tendremos que probar si el problema de homing es causado por el DriverIC.
Retire la cubierta lateral de la máquina. Por favor refiérase al artículo donde se menciona como remover la cubierta.
Desconecte el DriverIC del eje Z. Consulte el diagrama.
Desenchufe el DriverIC del eje Y o del eje X dependiendo del eje que haya fallado durante la búsqueda.
(Desenchufe el eje Y si falló al ir al tope. Desenchufe el de X si falló al ir a la izquierda después de alcanzar la cima).
Consulte el diagrama.
Cambie ambos DriverICs y asegúrese de que la dirección es la misma que en el diagrama. (Enchufa Z's en el otro eje y el otro en Z's)
Intente de nuevo el homing.
Pruebe a utilizar la función de autoenfoque.
Demostración:
(Este video muestra la conmutación de los ICs del eje Z y del eje Y).
Determine el resultado y la siguiente acción a tomar:
La localización y el autoenfoque funcionan correctamente >> Problema resuelto.
El homing funciona pero el autofocus no. >> Problema de hardware: DriverIC
>> Grabe un video mostrando su problema (Video ejemplo) y vaya al Paso 9 -Informe al distribuidor local o al Soporte FLUX:
La localización sigue sin funcionar >> Problema de hardware: Motor, Placa base o DriverIC
>> Grabe un video mostrando su problema (Video de ejemplo) y vaya al Paso 9 -Informe al distribuidor local o al Soporte FLUX:
------------------------------------------------------------------------------------------------
Paso 6 - Compruebe los interruptores de límite:
Un interruptor de límite se utiliza para detener el cabezal láser cuando llega al final.
Los problemas de orientación pueden deberse a que el interruptor de límite esté defectuoso, lo que provocará que el cabezal láser no se detenga o se detenga demasiado pronto.
Por favor, vea el vídeo a continuación para comprobar si los iconos del final de carrera reaccionan correctamente cuando se pulsan. (Pulsado = el icono se cierra / No pulsado = el icono se abre)
Determine su resultado y la siguiente acción a tomar:
Tanto el eje X como el eje Y funcionan correctamente como en el vídeo >> Vaya al Paso 7 - Compruebe la nivelación del eje X.
Uno o ambos no funcionan >> Problema de hardware: Placa base o Final de carrera
>> Grabe un video mostrando su problema (Video ejemplo) y vaya al Paso 9 -Informe al revendedor local o al Soporte FLUX.
------------------------------------------------------------------------------------------------
Paso 7 - Compruebe la nivelación del eje X:
Consulte el siguiente enlace para saber cómo probar y ajustar la nivelación del eje X.
Asegúrese de que la polea/rueda no está floja refiriéndose al final del video.
[5-29 Ajuste de la nivelación del eje X]
Determine el resultado y la siguiente acción a realizar:
La máquina ya puede volver a casa después del ajuste >> Problema resuelto
Es paralelo pero el eje Y falla en el retorno >> Ir al Paso 8 - Añadir Espuma para activar el Final de Carrera del eje Y
Es paralelo pero el eje X falla en el retorno a origen >> Problema desconocido
>> Grabe un video mostrando su problema (Video ejemplo) y vaya al Paso 9 - Informe al distribuidor local o al Soporte FLUX
------------------------------------------------------------------------------------------------
Paso 8 - Añadir espuma para activar el interruptor de límite del eje Y:

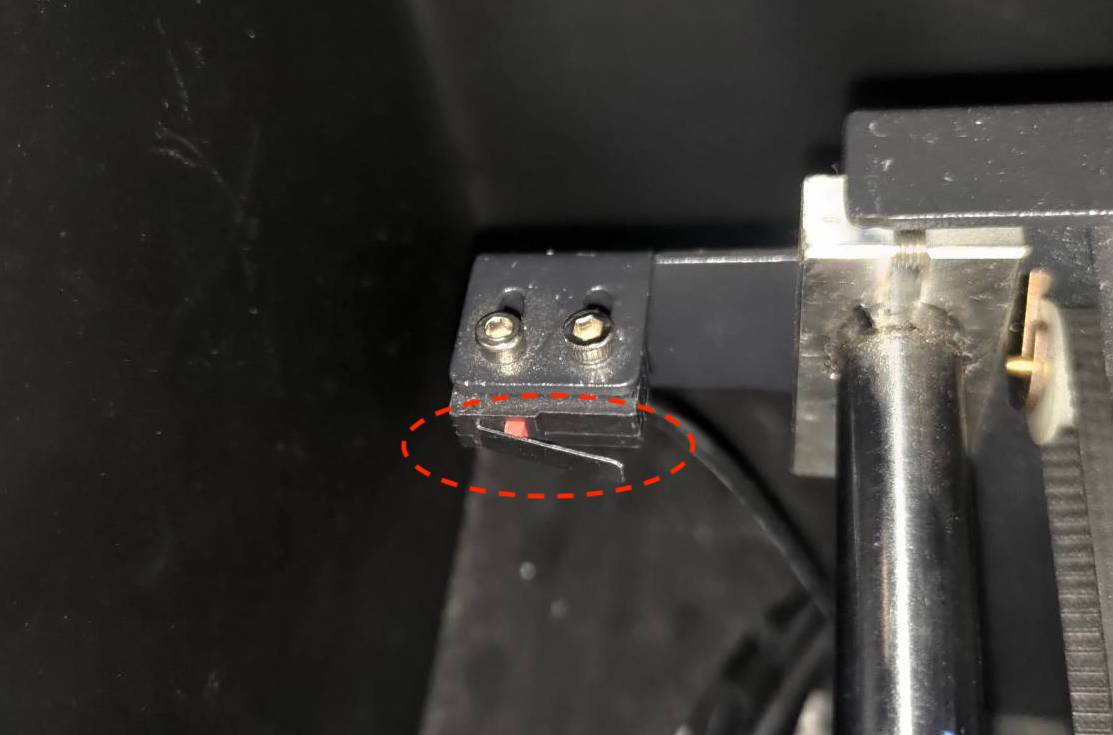

El metal de activación del interruptor de límite como está marcado en rojo puede aflojarse con el tiempo y afectará la sensibilidad del interruptor de límite para ser activado. Esto suele ocurrir con el final de carrera del eje Y.
Paso

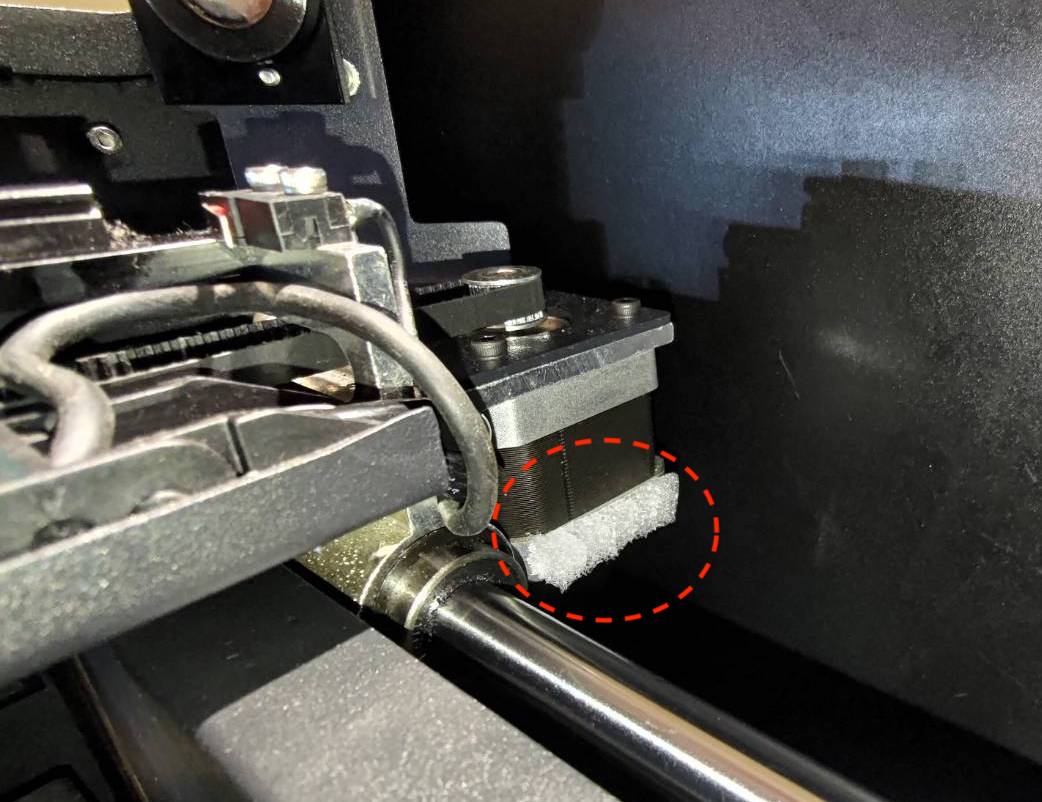

Aquí tiene una solución rápida. Por favor, añade un trozo de espuma al motor del eje X como se muestra en la foto de abajo.
Determine el resultado y la siguiente acción a tomar:
La máquina puede volver a su posición inicial después de añadir la espuma >> Problema resuelto
La máquina sigue fallando >> Problema desconocido
>> Grabe un video mostrando su problema (Video ejemplo) y vaya al Paso 9 - Informe al revendedor local o al Soporte FLUX:
------------------------------------------------------------------------------------------------
Paso 9 -Informe al distribuidor local o Soporte FLUX:
Por favor, siga las instrucciones en el enlace de abajo para informar adecuadamente de un problema a su distribuidor local o FLUX apoyo. [Contactar con el Servicio de Atención al Cliente]
Asegúrese de haber completado la lista de comprobación y de haberla guardado como archivo PDF para poder compartir las acciones realizadas.
*La información recopilada como fotos o videos que muestren el problema de su máquina en este artículo será necesaria para ser compartida con el revendedor o Soporte FLUX.
------------------------------------------------------------------------------------------------
