Descripción:
Debido a la complejidad de la causa detrás del #904, es importante tener en cuenta que leer este artículo puede no proporcionar una solución inmediata a su problema. Sin embargo, al seguir cuidadosamente los pasos a continuación, recopilará información valiosa que puede ayudar a sus revendedores o al Soporte de FLUX a identificar el problema de manera más efectiva. Esto, a su vez, contribuirá a reducir el tiempo total requerido para la resolución de problemas.
---------------------------------------------------------------------------
Paso 0: Use la lista de verificación mientras sigue los pasos:
Esta lista de verificación se utilizará para registrar todas las acciones tomadas en este artículo.
Después de completar la lista de verificación, imprímala para guardarla como PDF y envíela a su distribuidor o al soporte de FLUX si es necesario. Esta será información útil para que podamos solucionar problemas y reducir el problema.
Consulte el enlace: Lista de Verificación Fallida de Homing 5-2-5 #904 (Serie beamo)
---------------------------------------------------------------------------
Paso 1: Verifique si el cabezal del láser está físicamente atascado:
Apague la máquina y desenchufe el cable de alimentación.

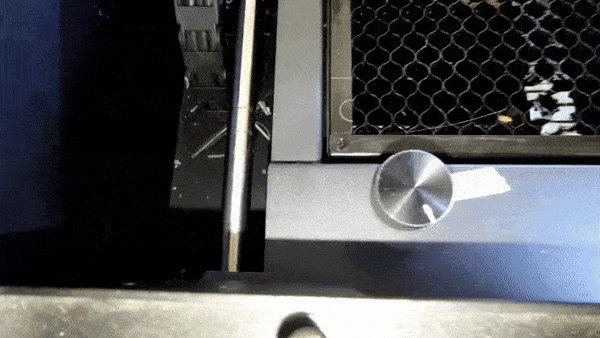

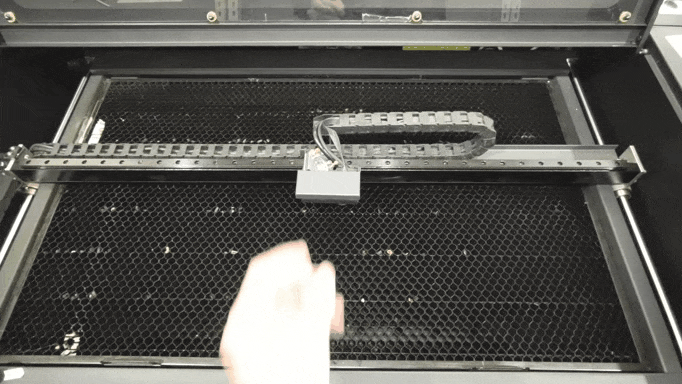

Mueva manualmente el cabezal láser hacia las cuatro esquinas.
(*Se usa un HEXA para demostrar el comportamiento en el video.)
Determine su resultado y la próxima acción a tomar:
NO se puede mover como en el video de arriba. > > Vaya al paso 1.1-Lubrique los rieles
Se puede mover como el video de arriba > > Vaya al paso 2-Excluya la posibilidad de problemas de firmware
---------------------------------------------------------------------------
Paso 1.1-Lubrique los rieles:
Consulte las instrucciones en el enlace a continuación para lubricar los rieles.
Después de lubricar, intente mover el cabezal láser nuevamente y vea si puede moverse como en el Paso 1.
Determine su resultado y la próxima acción a tomar:
Sí, se puede mover como el video en el Paso 1. > > Problema resuelto
No, todavía no se puede mover como el video en el Paso 1 > > Problemas de hardware: los rieles pueden estar oxidados
> > Tome fotos o videos y vaya al Paso 9: Informe al distribuidor local o al soporte de FLUX
(*Se usa un HEXA para demostrar el comportamiento en los ejemplos a continuación.)
Ejemplos de las fotos o videos para informar:

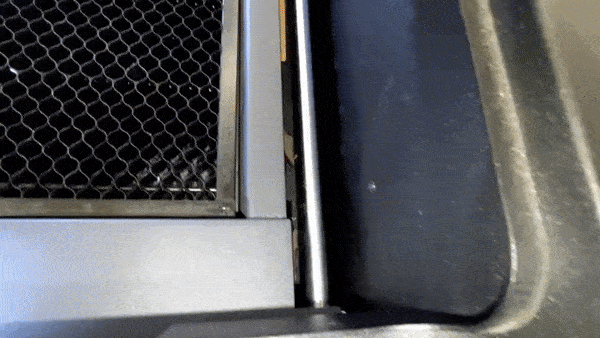

Carril del eje X:

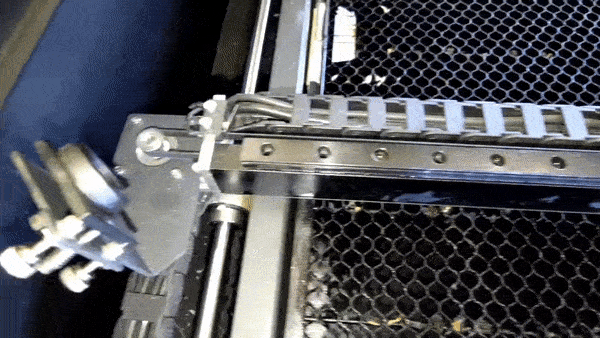

Riel del eje Y-Izquierda:
Carril del eje Y-Derecha
---------------------------------------------------------------------------
Paso 2: Excluya la posibilidad de problemas de firmware:
A veces, el problema de homing puede deberse a que el firmware se instaló incorrectamente.
Restablecer el sistema es una forma sencilla y rápida de solucionar el problema de homing.
En primer lugar, intente Restablecer la Configuración de la placa base.
(Máquina > Configuración de hardware > Restablecer configuración de la placa base)
A continuación, intente restablecer a la configuración de fábrica. (Máquina > Restablecer a fábrica)
Finalmente, actualice al firmware más reciente y reincie la máquina
(Máquina > Actualizar al firmware más reciente).
Determine su resultado y la próxima acción a tomar:
Sí, el homing ahora se realiza correctamente después del reinicio > > Problema resuelto
No, el homing no se realiza correctamente después del reinicio
> > Vaya al paso 3: Verifique el comportamiento de su máquina al navegar
---------------------------------------------------------------------------
Paso 3: Verifique el comportamiento de su máquina cuando realiza el ":

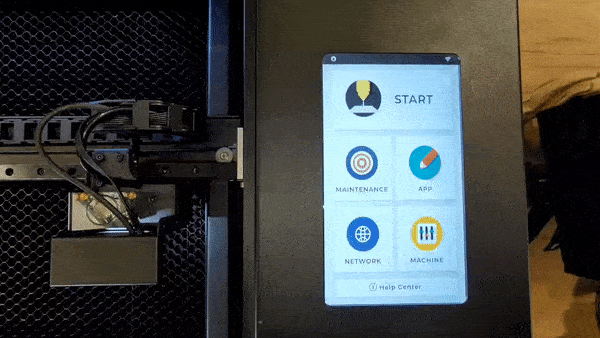

Encienda la máquina y presione "Mantenimiento" para comenzar a buscar y determinar qué comportamiento es similar al de su máquina y tomar las medidas correspondientes.
Comportamiento #1:
El cabezal del láser no se mueve y no se está bloqueando.
Sin embargo, se puede mover manualmente mientras el panel muestra "Homing".
(*Se usa un HEXA para demostrar el comportamiento en el video.)
> > Vaya al Paso 4-Vuelva a flashear la tarjeta SD.
Comportamiento #2:
La dirección de movimiento es opuesta o la cabeza se mueve hacia adelante y hacia atrás.
(El movimiento correcto es ir arriba primero e ir a la izquierda después. Nunca bajará o estará bien cuando se dirija.)
(*Se usa un HEXA para demostrar el comportamiento en el video.)
> > Vaya al Paso 4-Vuelva a flashear la tarjeta SD.
Comportamiento # 3:
La cabeza llega a la esquina superior o superior izquierda, pero no se detiene y emite un sonido chirriante.
(*Se usa un HEXA para demostrar el comportamiento en el video.)
> > Vaya al Paso 6: Verifique los interruptores de límite.
Comportamiento # 4:
La cabeza emite un sonido chirriante incluso si no llega a la esquina superior o superior izquierda.
(*Se usa un Beambox Pro para demostrar el comportamiento en el video.)
> > Vaya al paso 5 - Cambie DriverIC.
Comportamiento # 5:
La cabeza se detiene en el eje Y.
(*Se usa un Beambox Pro para demostrar el comportamiento en el video.)
> > Vaya al Paso 6: Verifique los interruptores de límite.
Comportamiento # 6:
La cabeza tiembla un par de veces y luego aparece el error o llega a la parte superior y tiembla y luego aparece el error.
(*Se usa un HEXA para demostrar el comportamiento en el video.)
> > Vaya al Paso 6: Verifique los interruptores de límite.

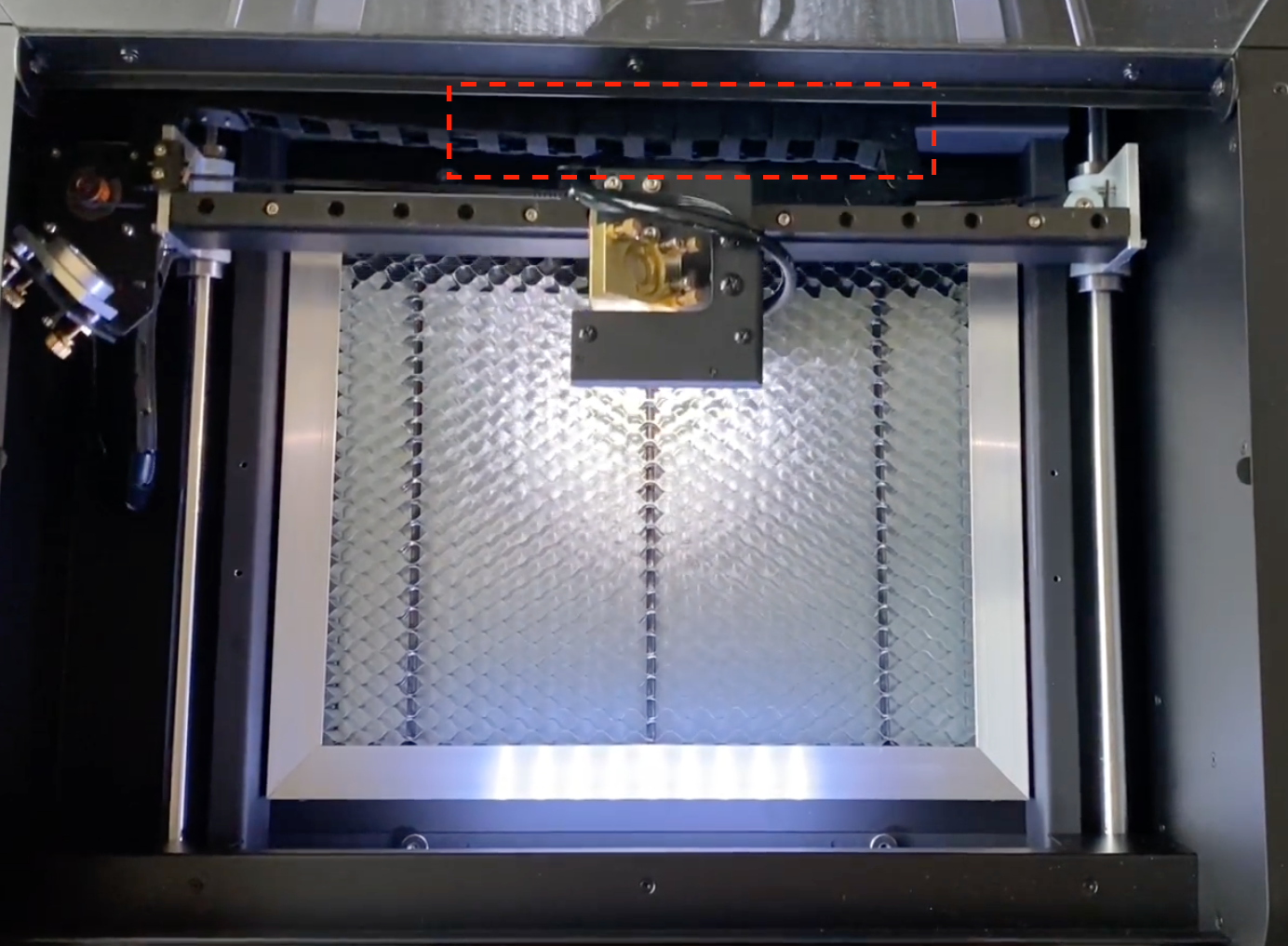

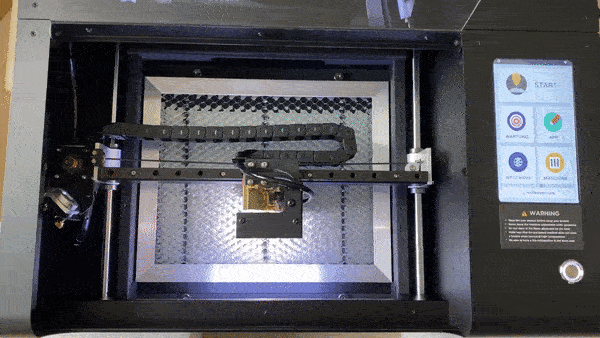

Comportamiento # 7:
La cabeza rebota hacia atrás cuando se mueve hacia arriba hacia el eje Y.
(*Se usa un beamo para demostrar el comportamiento en el video).
>>
Es más probable que esto se deba a que la cadena de plástico golpea el bastidor de la máquina.
Se sugiere ajustar manualmente la cadena tirando de ella hacia arriba o empujándola hacia abajo para resolver el problema.
Otro comportamiento:
Si ninguno de los ejemplos anteriores es similar a su problema de homing, grabe un video que muestre todo su proceso de homing desde el principio hasta que falle. (Ejemplo de video)
Después de grabar el video, vaya al Paso 9: Informe al distribuidor local o al soporte de FLUX
---------------------------------------------------------------------------
Paso 4-Vuelva a flashear la tarjeta SD:
A veces, si el sistema operativo de la tarjeta SD está dañado, el problema de inicio no se solucionará restableciendo y actualizando el firmware. Tendrá que reescribirse por completo volviendo a flashear la tarjeta SD.
Consulte las instrucciones en el enlace a continuación para actualizar su tarjeta SD.
[5-4-8 Actualización de la tarjeta SD]
Determine su resultado y la próxima acción a tomar:
Sí, el homing ahora se realiza correctamente después del reflash >> Problema resuelto.
No, el homing no se realiza correctamente después del reflash
> > Vaya al paso 5 - Cambie DriverIC.
---------------------------------------------------------------------------
Paso 5 - Intercambiar DriverIC:
DriverIC es un componente de la placa base/placa base y se utiliza para impulsar el motor con el fin de hacer que el cabezal láser se mueva en diferentes direcciones. En este paso, tendremos que probar si el problema de homing está liderado por DriverIC.
1. Apague la máquina.
2. Abra la carcasa frontal para encontrar la placa base. Consulte el artículo donde se menciona cómo abrir el estuche.
3. Desenchufe el DriverIC del eje X. Consulte el diagrama.
(Asegúrese de recordar qué IC es para qué eje originalmente)
4. Desenchufe el DriverIC del eje Y. Consulte el diagrama.
5. Cambie ambos DriverICs y asegúrese de que la dirección sea la misma que en el diagrama.
6. Encienda la máquina e intente buscar de nuevo.
Demostración:
(Este video muestra el intercambio de los circuitos integrados del eje X y del eje Y.)
Determine su resultado y la próxima acción a tomar:
El homing ahora funciona correctamente > > Problema resuelto (Posible causa: conexión incorrecta)
El homing aún no funciona, y la forma en que falla es la misma que antes del intercambio. > > Problema de hardware: Motor, placa base o controlador >>
Grabe un video que muestre su problema (Ejemplo de video) y vaya al Paso 9: Informe al distribuidor local o al soporte de FLUX:
El homing todavía no funciona, pero el eje defectuoso ha cambiado.
(Por ejemplo, fue Y el que falló, pero después del intercambio, X ahora falla o viceversa) > > Problema de hardware: DriverIC >>
Grabe un video que muestre su problema (Ejemplo de video) y vaya al Paso 9: Informe al distribuidor local o al soporte de FLUX:
---------------------------------------------------------------------------
Paso 6 - Verifique los Interruptores de Límite:
Se utiliza un interruptor de límite para detener el cabezal láser cuando llega al final.
Los problemas de orientación pueden deberse a que el interruptor de límite está defectuoso, lo que provocará que el cabezal láser no se detenga o se detenga demasiado pronto.

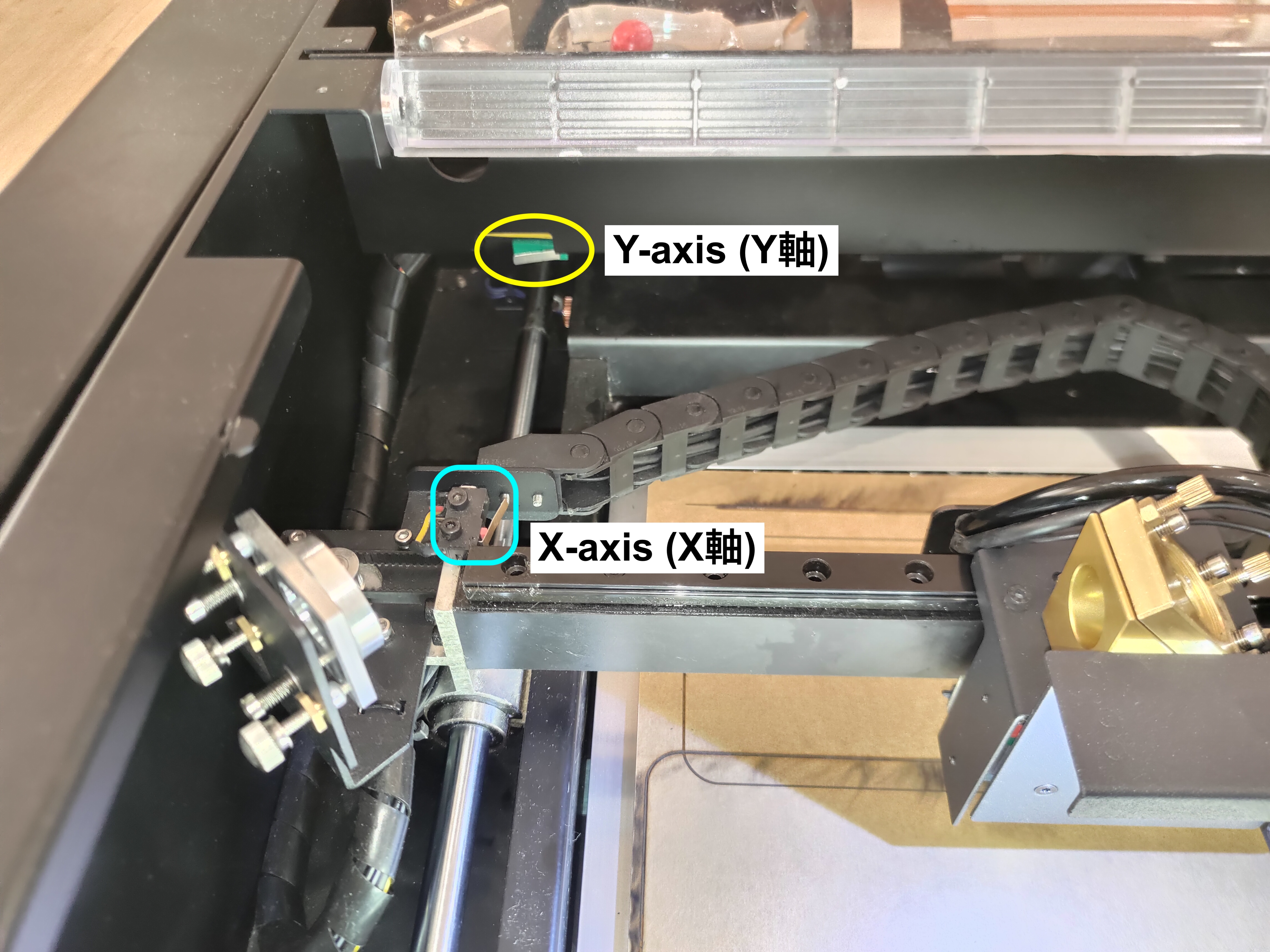

Las ubicaciones de los finales de carrera para beamo:

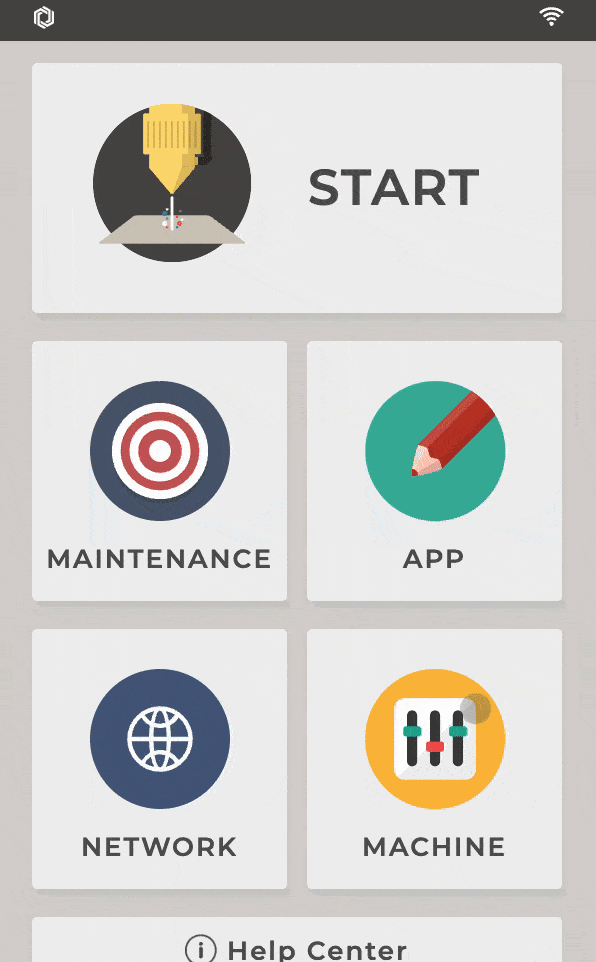

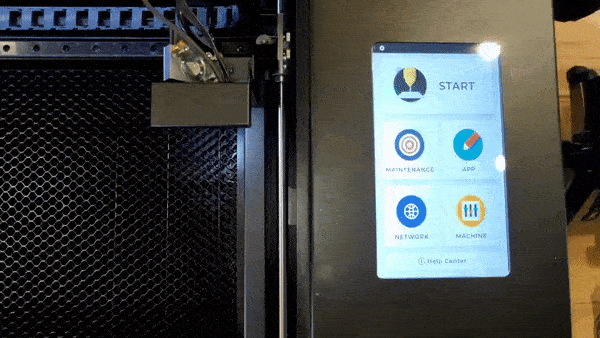

Vea el video a continuación para verificar si los íconos de los interruptores de límite reaccionan correctamente cuando se presionan. (Presionado = el icono se cierra / No presionado = el icono se abre)
(*Se usa un HEXA para demostrar en el video.)
Determine su resultado y la próxima acción a tomar:
Tanto el eje X como el eje Y funcionan correctamente como en el video > > Vaya al paso 7: Verifique la nivelación del eje X
Uno o ambos no funcionan > > Problema de hardware: Placa base o Interruptor de límite
> > Grabe un video que muestre su problema (Ejemplo de video) y vaya al Paso 9: Informe al distribuidor local o al soporte de FLUX.
---------------------------------------------------------------------------
Paso 7: Verifique la nivelación del eje X:
Consulte el enlace a continuación para saber cómo probar y ajustar la nivelación del eje X.
Asegúrese de que la polea/rueda no esté suelta refiriéndose al final del video.
[Ajuste de nivelación del eje X de 5 a 29]
Determine su resultado y la próxima acción a tomar:
La máquina ahora puede regresar a casa después del ajuste > > Problema resuelto
(Posible causa: El eje X estaba fuera de lugar.)
Es paralelo pero el eje Y falla en la orientación > > Vaya al Paso 8: Agregar espuma para activar el interruptor de límite del eje Y
Es paralelo pero el eje X falla en homing > > Problema desconocido
> > Grabe un video que muestre su problema (Ejemplo de video) y vaya al Paso 9: Informe al distribuidor local o al soporte de FLUX
---------------------------------------------------------------------------
Paso 8: Agregar espuma para activar el interruptor de límite del eje Y:

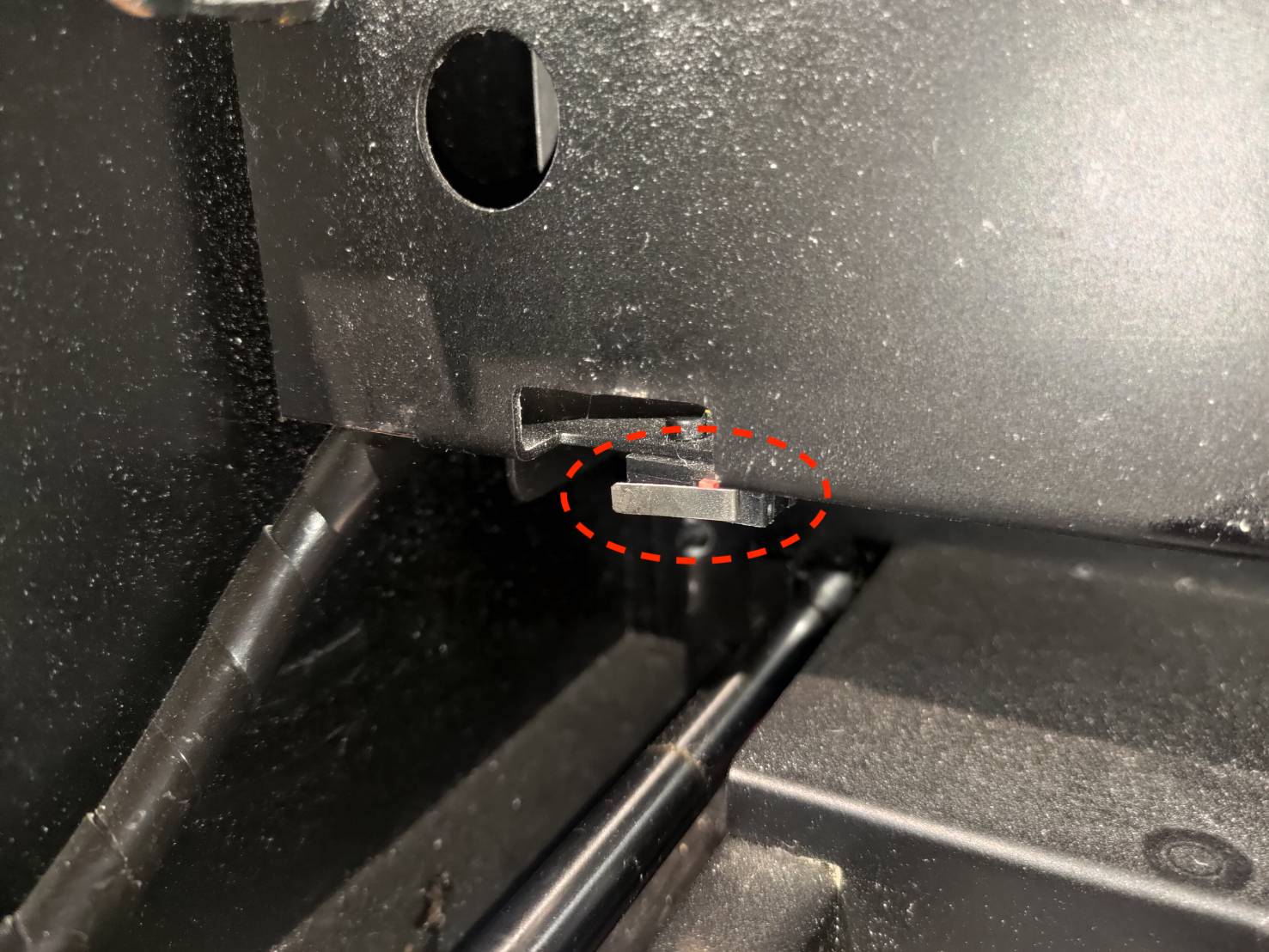

El metal de activación del interruptor de límite marcado en rojo puede aflojarse con el tiempo y afectará la sensibilidad del interruptor de límite que se activará. Esto suele suceder con un interruptor de límite del eje Y.

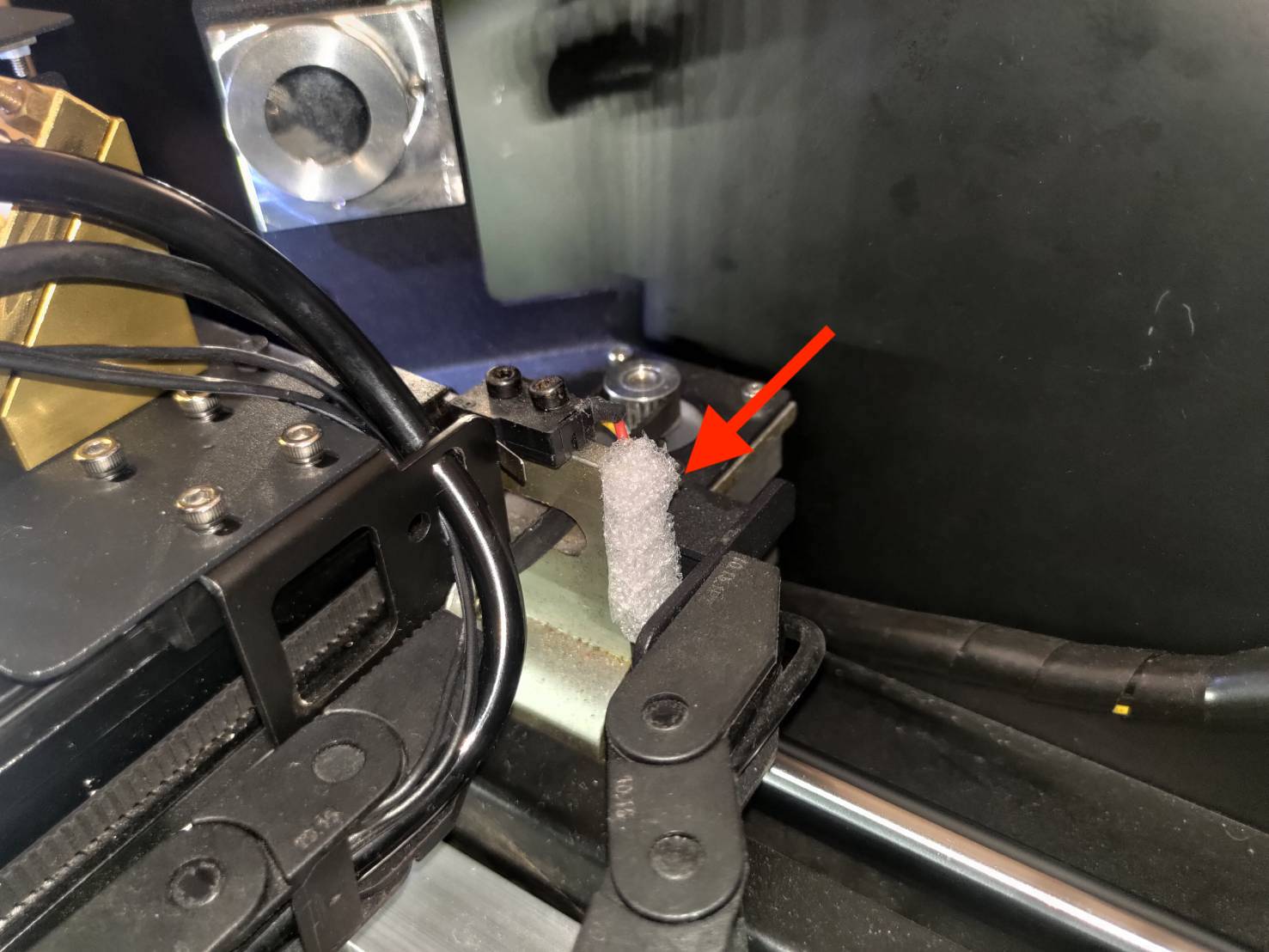

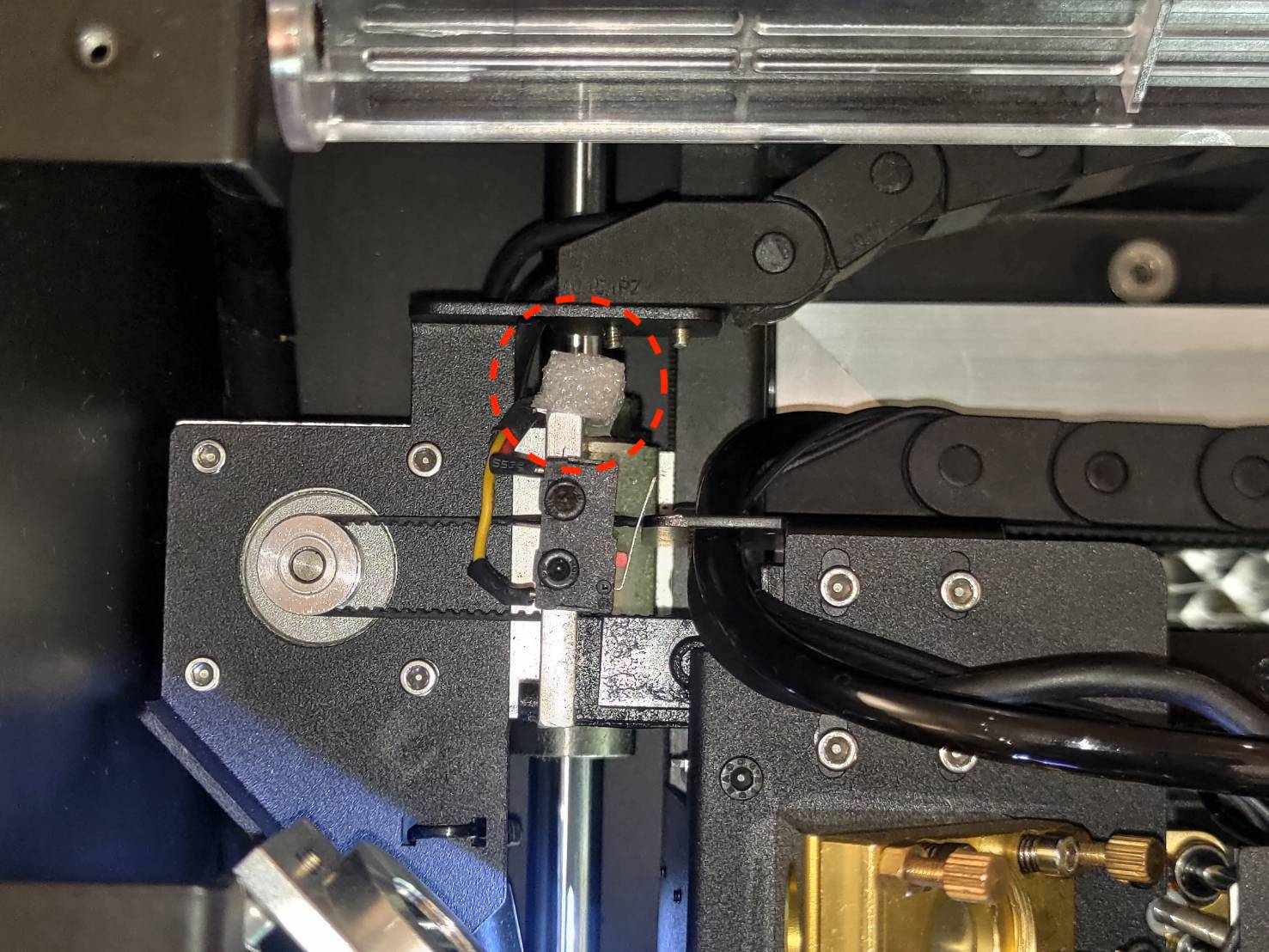

Aquí hay una solución rápida. Agregue un trozo de espuma al motor del eje X como se muestra en las fotos a continuación.

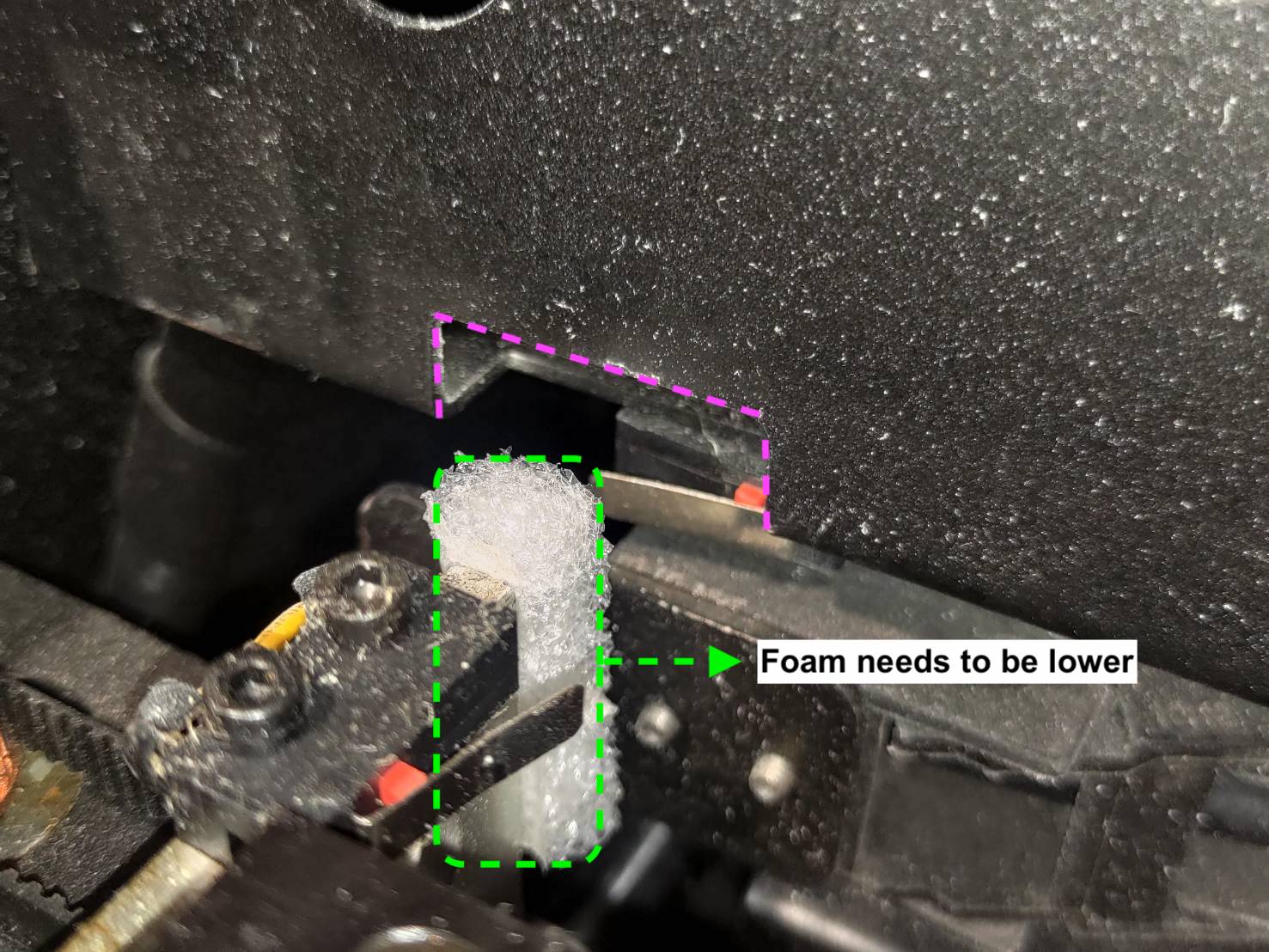

Asegúrese de que la espuma esté más baja que el marco. De lo contrario, podría bloquear el camino para llegar al interruptor de límite.
Determine su resultado y la próxima acción a tomar:
La máquina ahora puede volver a casa después de agregar la espuma > > Problema resuelto
Homing sigue fallando > > Problema desconocido
> > Grabe un video que muestre su problema (Ejemplo de video) y vaya al Paso 9: Informe al distribuidor local o al soporte de FLUX:
---------------------------------------------------------------------------
Paso 9: Informe al revendedor local o al soporte de FLUX:
Siga las instrucciones del enlace a continuación para informar adecuadamente de un problema a su distribuidor local o al soporte de FLUX. [Póngase en Contacto con el Servicio al Cliente]
Asegúrese de completar la lista de verificación y guardarla como un archivo PDF para que pueda compartir las acciones tomadas.
*La información recopilada, como fotos o videos, que muestran el problema de su máquina en este artículo, será necesaria para compartirla con el revendedor o el soporte de FLUX.
# FIN
