5-2-16 Ajuste de distancia focal (Beamo)

Hay dos formas de ajustar el enfoque en beamo, que dependen de si se trata de un modelo estándar o de un modelo con un complemento de enfoque automático.

Si tiene la serie Beambox, consulte otra instrucción.

(1) Modelo estándar

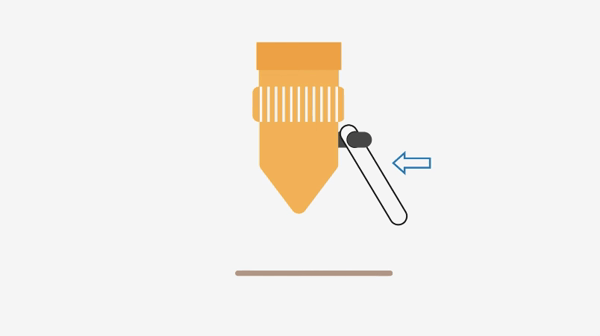

1. Gire la barra de enfoque (barra acrílica) hacia abajo hasta que quede vertical.

2. Afloje el anillo de enfoque del cabezal láser y bájelo hasta que la barra de enfoque descanse sobre la pieza de trabajo.

3. Apriete el anillo de enfoque del cabezal láser y gire la barra de enfoque hacia arriba hasta que quede vertical.

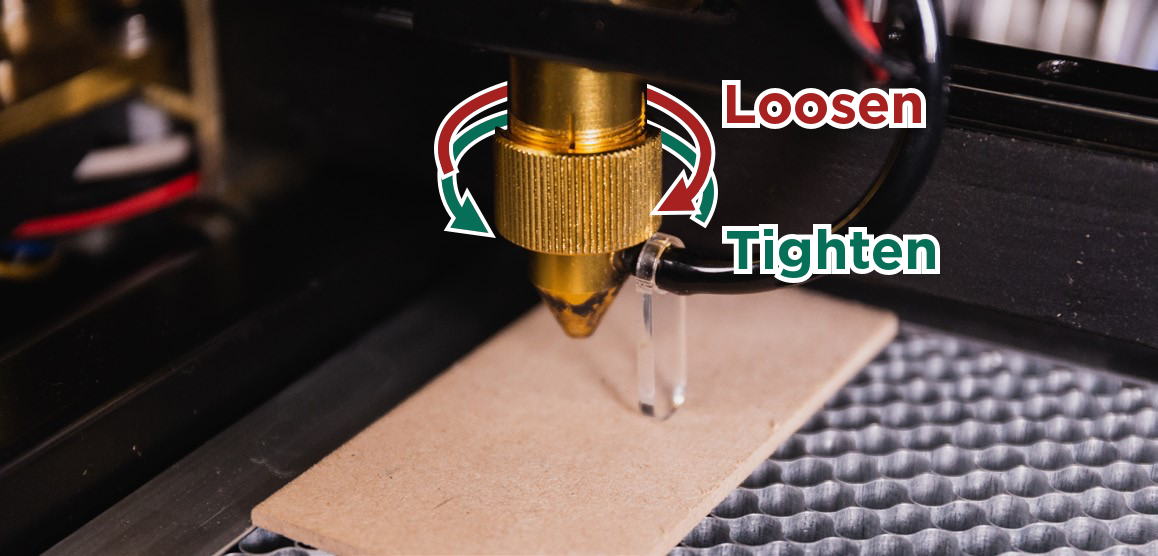

▲ Afloje el anillo de enfoque del cabezal láser

▲ La barra acrílica debe tocar con precisión la superficie del material.

Nota 1: Si el anillo está demasiado apretado, considere usar alicates para desenroscarlo. Cubra el anillo con una toalla para evitar que se dañe o se raye.

Si la sonda está rota, puede probar los siguientes métodos:

Método # 1-Haga la sonda:

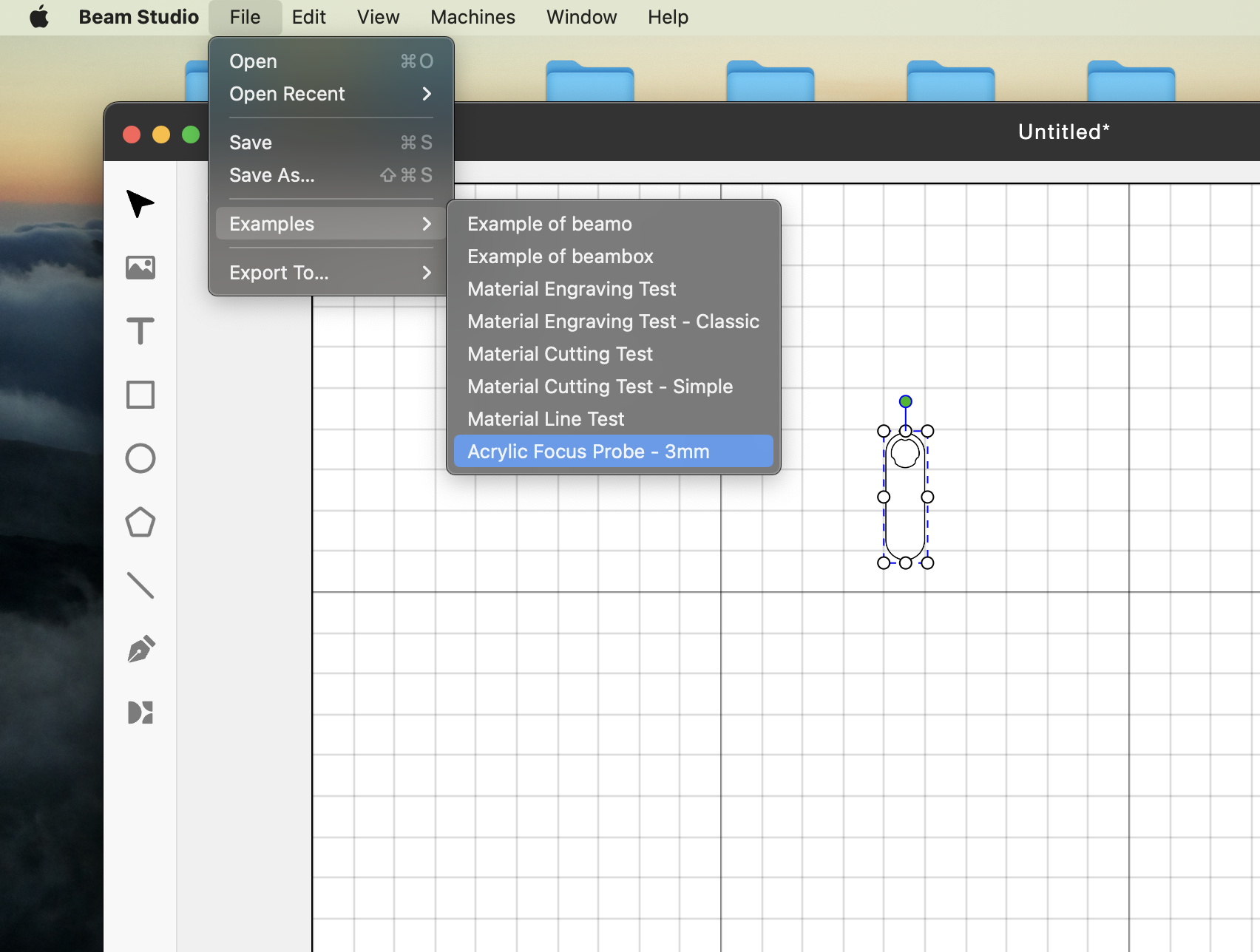

Puede encontrar el archivo en Beam Studio o el archivo aquí también se puede descargar. Se recomienda usar acrílico de 3 mm para cortar esta sonda.

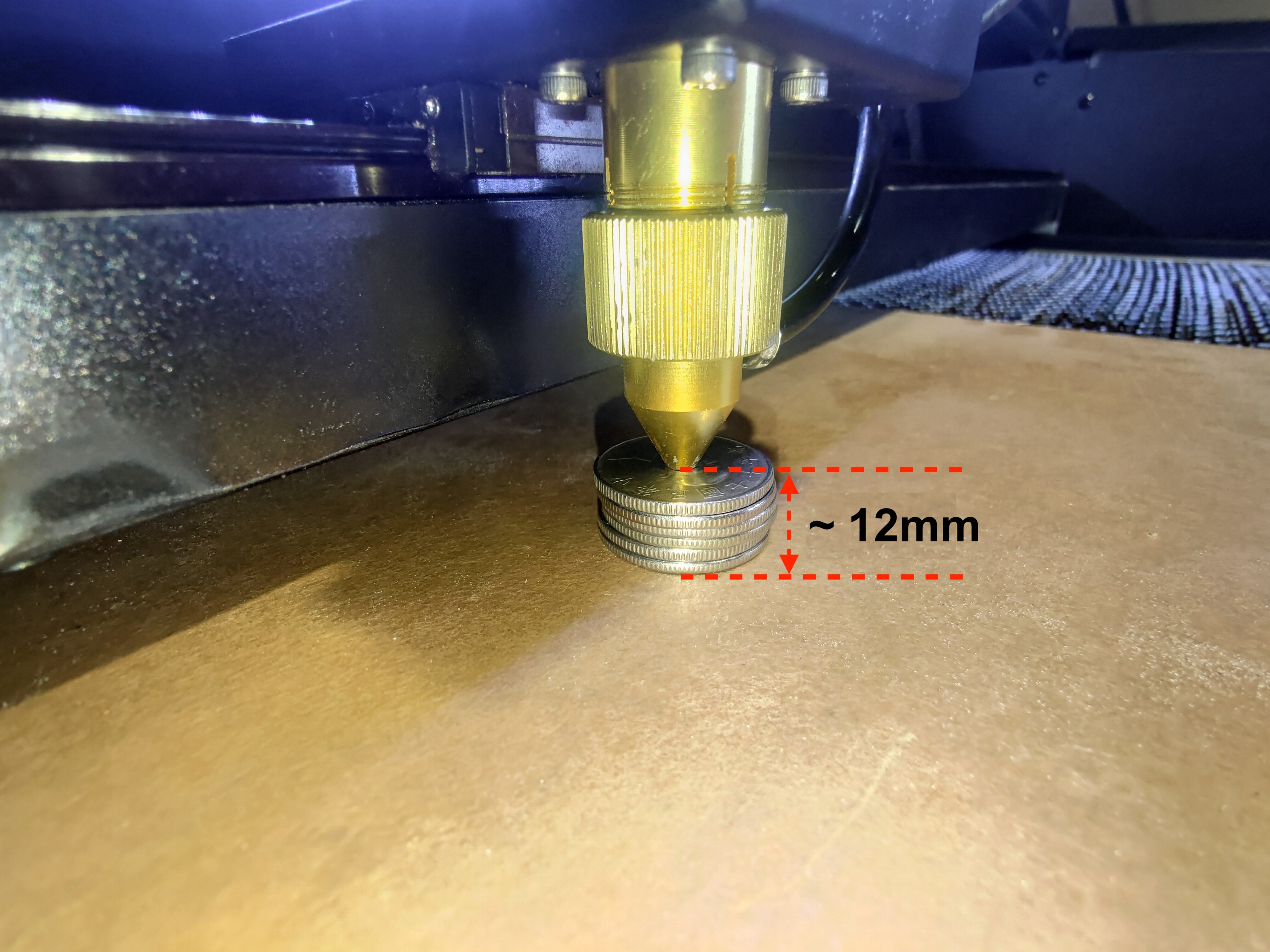

Método # 2-Usando monedas:

Las monedas serán fáciles de conseguir y se usarán para medir la distancia.

USD > > Cuartos estadounidenses (25¢) x 7 piezas

EUR > > 50 centavos x 5 piezas

TWD > > coins 10 monedas x 6 piezas

...etc. (Puedes buscar o medir el grosor de las monedas que tienes)

Método 3-Uso de materiales

Si tiene materiales con un grosor de 3 mm, 4 mm, 6 mm...etc., puede usar números de ellos para obtener las distancias de enfoque de 12 mm.

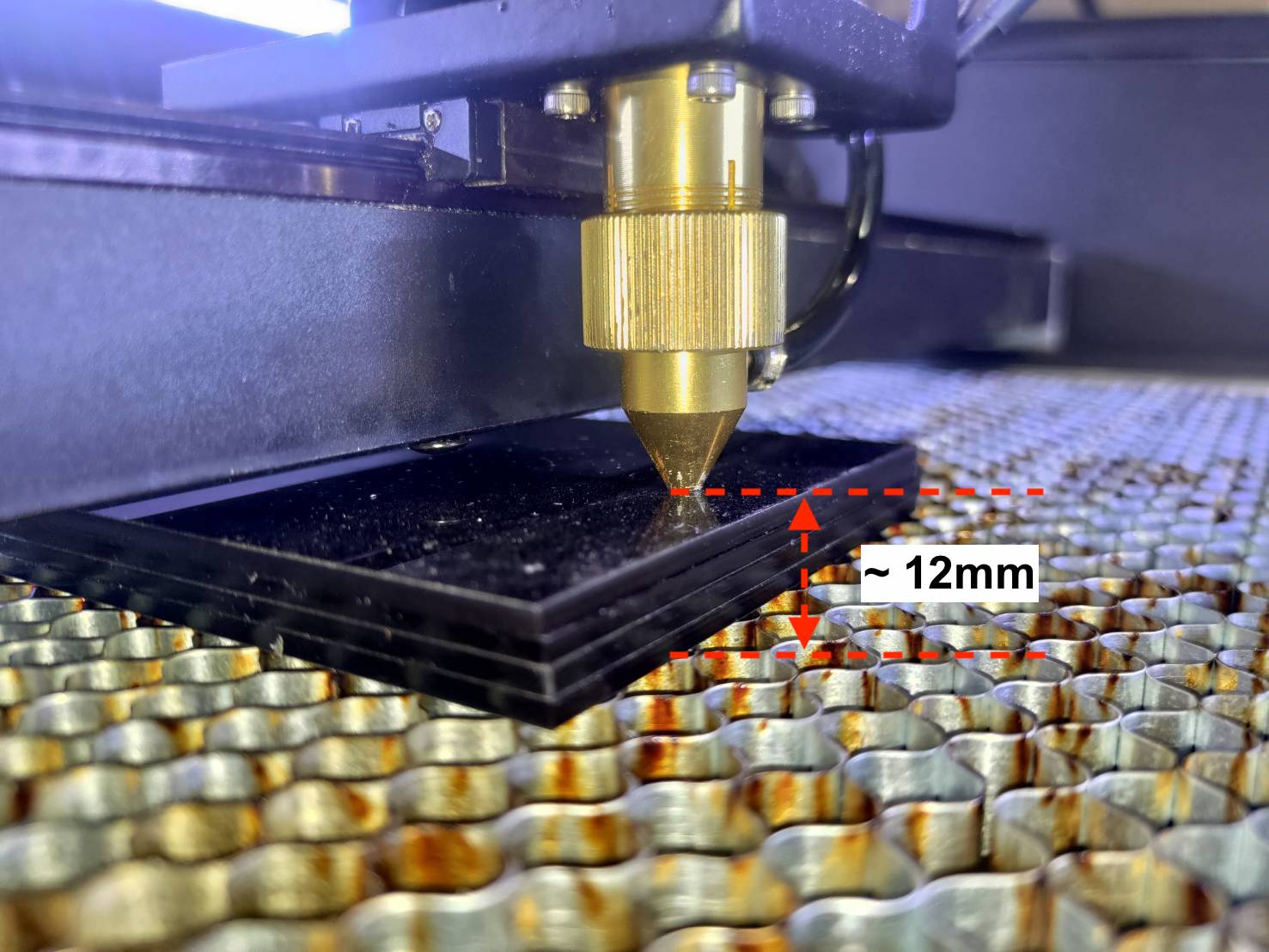

Ejemplo-Acrílico de 3 mm x 4 piezas:

-------------------------------------

(2) Con Complemento de Enfoque automático

Modo de Sonda

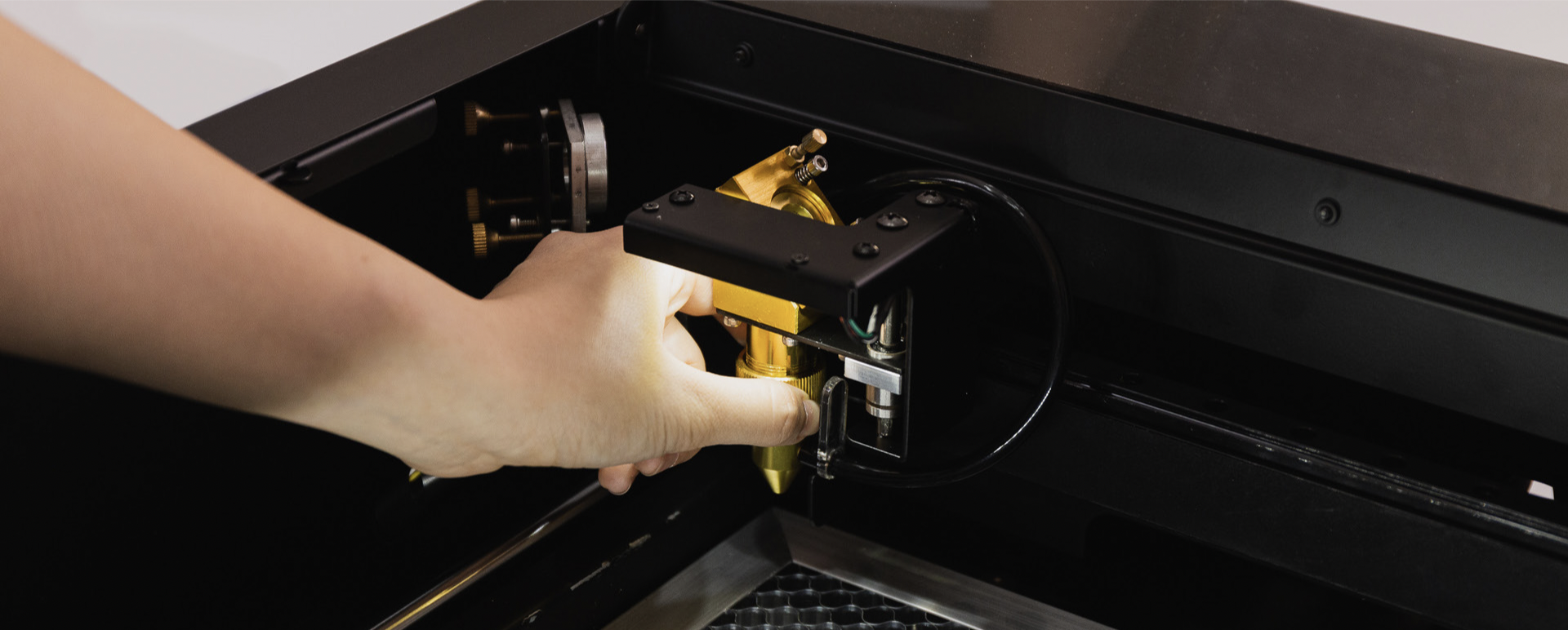

Toque dos veces el botón en el costado del módulo mientras está recto sobre el material deseado. Esto permite que la sonda del complemento detecte automáticamente la altura del material. Luego, al presionar prolongadamente el botón lateral, el cabezal láser vuelve a su origen.


Modo de Software

1. Habilitación del Enfoque Automático

Para controlar el complemento de enfoque automático en Beam Studio y cambiar las alturas en varias capas, vaya a" Preferencias " (Mac: Menú > Beam Studio> Preferencias; Windows: Menú > Archivos > Preferencias) y habilite el enfoque automático en la sección Complemento.

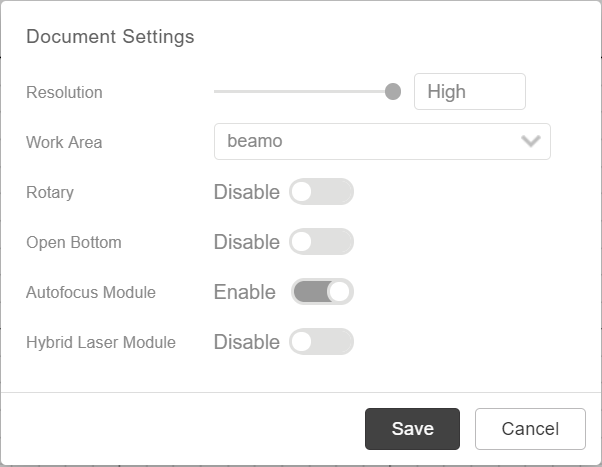

La configuración por archivos se puede configurar en: Menú > Editar > Configuración del documento.

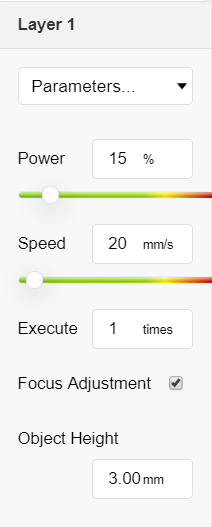

2. Configuración de la Altura de la Capa

Después de habilitar el complemento, se puede encontrar una nueva casilla de verificación "Ajuste de enfoque" en el panel de parámetros de la capa.

En las capas donde esté marcado "Ajuste de enfoque", aparecerá la opción "Altura del objeto".

Ajuste los valores en "Altura del objeto" para controlar la altura del cabezal láser al cortar en esta capa en particular.

Si el "Ajuste de enfoque" no está marcado, el módulo continuará usando la misma altura que el comienzo del trabajo o la capa anterior.

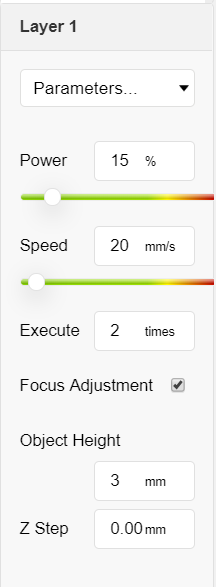

3. Paso Z

Al cortar materiales gruesos, es posible que desee realizar varias pasadas. Por ejemplo, en capas con" Ajuste de enfoque "habilitado, cuando "Ejecutar" es mayor que 1, aparecerá una opción controlable, "Paso Z". Este valor controla cuánto se degrada el cabezal láser después de los comandos entre capas, que están dirigidos a cortar objetos más gruesos.
