Para seguir los pasos de este manual, necesitará:
1 | Llave hexagonal de 2.5mm
2 | Destornillador Torx
3 | Llave inglesa
4 | Cinta doble capa
5 | Cinta de carrocero
Revisión del estado y alineación del Tubo láser
1. Aquí se observa el primer espejo reflector, se encuentra al lado del tubo, y comprobaremos, con un pulso láser, y colocando cinta de carrocero alrededor del marco del espejo, que el punto sea claro y no esté roto en dos, o que sea débil.
(primer espejo)
Revisión y ajuste del 1o espejo
En el test del primer espejo, el primer pulso se debe realizar con el segundo espejo (donde está la cinta) en la parte superior izquierda de la mesa, y el segundo pulso situando dicho espejo con la cinta en la parte inferior de la mesa, para ver si en distintas posiciones los dos pulsos se superponen.
Para revisar el primer espejo pondremos cinta de carrocero en el marco del segundo espejo, situaremos el Cabezal en la posición de incio (arriba - izquierda) y realizaremos un pulso, después, moveremos el Cabezal abajo a la izquierda y realizaremos un nuevo pulso, comparando el primero con el segundo.
El segundo pulso debe solapar el primer pulso. Si no es así, ajuste la posición del segundo pulso ajustando los tornillos del 1er espejo según se indica a continuacón:
(Las tuercas pueden estar fijadas con laca en los tornillos. Aplicar con suavidad quitaesmalte para liberarlas) Volver a fijar las tuercas al terminar el ajuste
Revisión y ajuste del 2o espejo
Para realizar la alineación del segundo espejo, colocaremos cinta de carrocero delante del 3er espejo.
Haremos dos pulsos con el cabezal en dos posiciones distintas según se indica aquí:
El segundo pulso debe solapar el primer pulso. . Si no es así, ajuste la posición del segundo pulso ajustando los tornillos del 2o espejo según se indica a continuacón:
(Las tuercas pueden estar fijadas con laca en los tornillos. Aplicar con suavidad quitaesmalte para liberarlas) Volver a fijar las tuercas al terminar el ajuste.
Primer Pulso
Segundo pulso
Revisión y ajuste del 3er espejo
Objetivo: marcar el punto en el centro de la salida del rayo láser.
Instrucciones:
1. Baje la plataforma de trabajo para dejar margen para los ajustes.

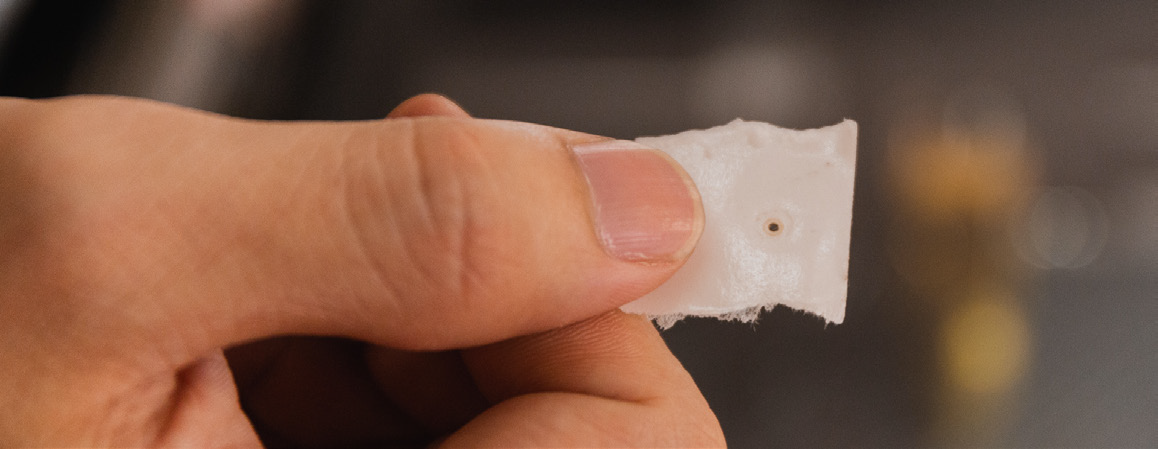

2. Coloque un trozo de cinta sobre la salida del cabezal del láser. Ejerza presión sobre la cinta con sus manos a fin de generar una marca del círculo.
3. Mueva el cabezal del láser con sus manos hacia el centro del área de trabajo. Cierre la puerta y presione "Pulso láser".
4. Abra la puerta y compruebe si el puernto está ubicado cerca del centro del círculo. De no ser así, será necesario ajustar los tornillos ubicados detrás del tercer espejo.
5. Los tornillos ubicados detrás del tercer espejo controlan el ángulo del mismo, tal como se muestra en la siguiente imagen. Retire la tuerca de los tornillos y gire los tornillos en la dirección deseada hasta que ambos puntos se solapen. Una vez finalizado el ajuste, vuelva a ajustar ligeramente la tuerca en su sitio.
Tras realizar los ajustes mencionados, será posible distribuir la potencia del láser de forma pareja en cualquier lugar del área de trabajo. El funcionamiento debería satisfacer las demandas del uso habitual.
Vuelva a realizar el "Calibrado de la cámara" tras finalizar el ajuste óptico.
