Descripción
Como la causa de un mal resultado de grabado o corte puede variar, por ejemplo, una lente sucia, una mala conexión del módulo, configuraciones incorrectas de parámetros, descomposición del módulo...etc.,
Tenga en cuenta que el problema puede persistir después de seguir los pasos a continuación.
Sin embargo, aún puede recopilar información útil para que el equipo de FLUX aclare el problema de manera más efectiva.
Paso 0: Use la lista de verificación para seguir los pasos y registrar los resultados
Esta lista marca todas las pruebas que ha realizado en el tutorial.
Una vez realizadas las pruebas, guarde la lista como un documento PDF y envíela a su distribuidor o equipo de FLUX.
Haga clic en el enlace para tener acceso a la lista de verificación:
Mal Resultado de Grabado o Corte (Módulo Láser de Diodo de 10W/20W) - Lista de Verificación (Ador)
Paso 1: Verifique la luz indicadora del adaptador de corriente

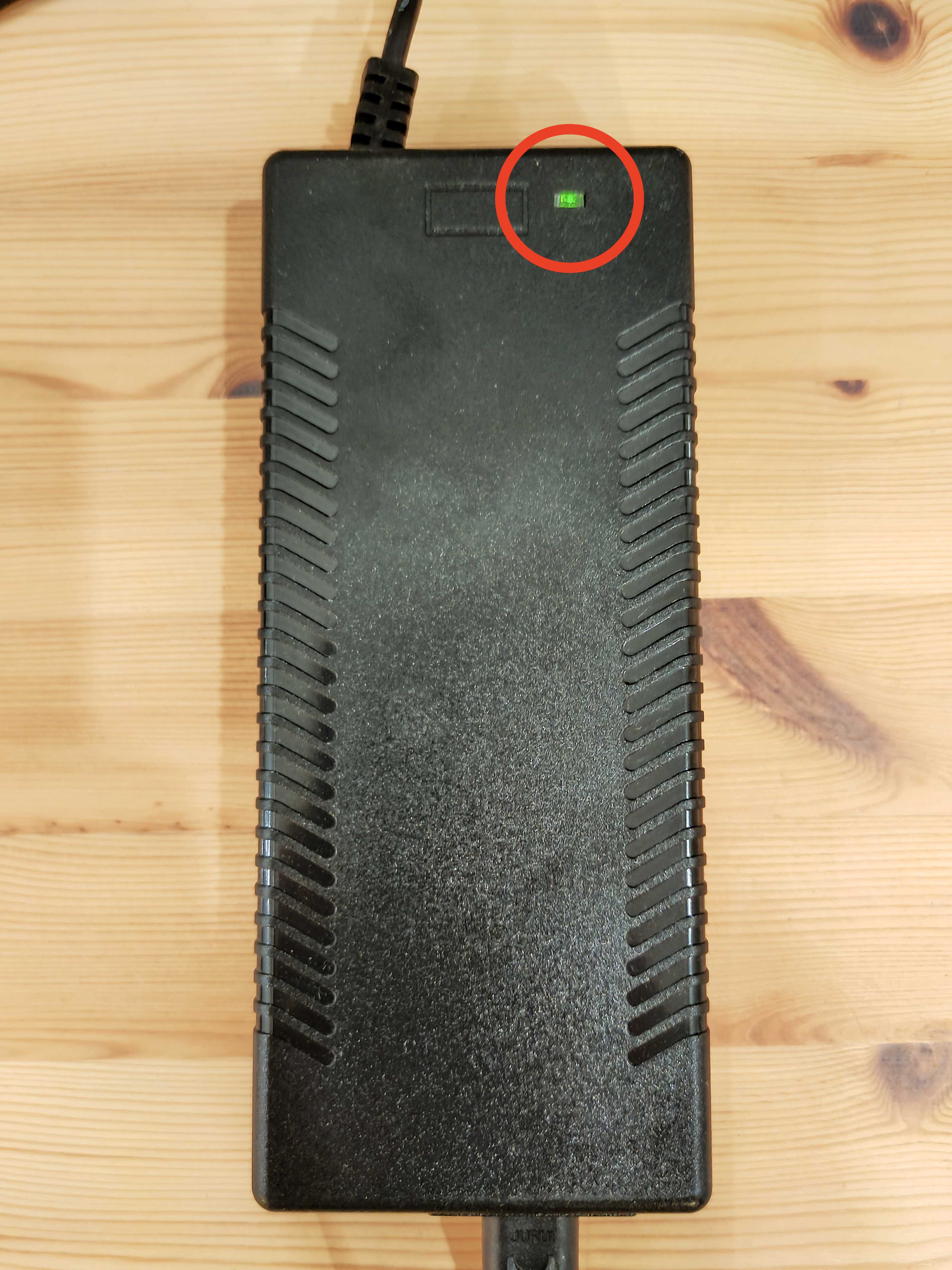

Compruebe si la luz verde del adaptador está encendida de forma fija o parpadeando durante la espera de la máquina y la ejecución de una tarea.
(La luz debe ser constante y nunca intermitente.)
Determine su resultado y la próxima acción a tomar:
No, la luz indicadora no está encendida >> Hardware: Placa base o el adaptador en sí > > Grabe un video que muestre la luz indicadora y envíenoslo > > Paso 7: Comuníquese con el Servicio al Cliente
Sí, la luz indicadora siempre está encendida >> Paso 2: Excluya la posibilidad de problemas de firmware
＿＿＿＿＿＿＿＿＿
Paso 2: Excluya la posibilidad de problemas de firmware
Una instalación incorrecta del firmware puede hacer que la salida del láser sea inestable o que no haya láser. Restablecer la configuración de fábrica puede eliminar la posibilidad de problemas de firmware de manera efectiva.

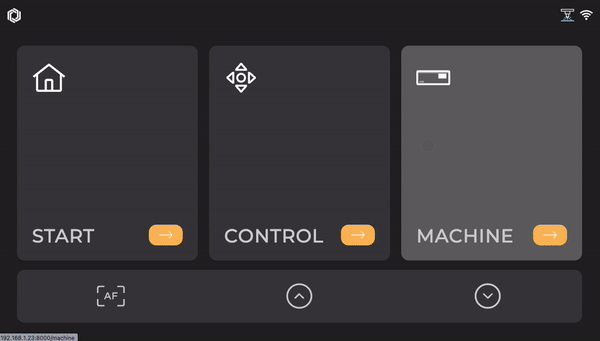

Primero, restablezca a la fábrica (Página principal > Máquina > Configuración > Restablecer a la fábrica > Sí)
Después del restablecimiento de fábrica, siga los pasos del enlace sobre cómo actualizar el firmware de la máquina y asegúrese de que esté actualizado a la última versión.
Después de la actualización, ejecute la misma tarea nuevamente.
Determine su resultado y la próxima acción a tomar:
Después del reinicio, el grabado / corte funciona normalmente > > Problema resuelto
Después de reiniciar, el grabado / corte NO funciona correctamente > > Paso 3: Verifique la salida del láser
＿＿＿＿＿＿＿＿＿
Paso 3: Verifique la salida del láser
Compruebe si el láser se dispara.
Si no está seguro de si hay salida, puede echar un vistazo al material utilizado en el Paso 2 y confirmar si hay marcas de grabado/corte, o cambiar el material a papel para realizar pruebas.
Determine su resultado y la próxima acción a tomar:
Sí, hay salida láser >> Paso 4: Verifique la forma correcta de enfocar y la distancia
No, no hay salida de láser en absoluto > > Paso 3.1: Limpie la lente interna y el pin POGO
＿＿＿＿＿＿＿＿＿
Paso 3.1: Limpie la lente interna y el pin POGO
Consulte el enlace a continuación para conocer la forma correcta de limpiar el módulo.
Limpieza del Módulo Láser (Módulo Láser de Diodo de 10W/20W)
Determine su resultado y la próxima acción a tomar:
Se ha limpiado la lente > > Paso 3.2-Vuelva a instalar el módulo
La lente no se puede limpiar, está dañada o se ha caído > > Tome una foto de la lente problemática y envíenosla > > Paso 7: Comuníquese con el Servicio al Cliente
＿＿＿＿＿＿＿＿＿
Paso 3.2-Vuelva a instalar el módulo
Consulte los siguientes artículos para reinstalar el módulo.
Instalación del Módulo Láser de Diodo de 10W / 20W
Instalación del Módulo Láser Infrarrojo de 2W
Instalación del Módulo de Impresión
Determine su resultado y la próxima acción a tomar:
Después de la reinstalación, el láser se dispara y el resultado es aceptable > > Problema resuelto
Después de la reinstalación, el láser se dispara, pero el resultado NO es aceptable > > Paso 4: Verifique la forma correcta de enfocar y la distancia
Después de la reinstalación, el láser no se dispara en absoluto > > Paso 3.3-Prueba de pulso láser
Paso 3.3 - Prueba de pulso láser
Proceda directamente al modo de control para la prueba de pulso láser. Inserte una hoja en blanco, asegúrese de enfocar con precisión, cierre de forma segura la cubierta de la puerta (Antes de la prueba de pulso láser, confirme que el símbolo de la cubierta de la puerta muestre "cerrado" ), y active el pulso láser cinco veces para evaluar la presencia de cualquier marca."
(https://youtu.be/gmMDqRQkIMc)
Determine su resultado y la próxima acción a tomar:
Sí, la máquina puede hacer pulsos >> Paso 4-Verifique la forma correcta de enfocar y la distancia
No, la máquina no puede hacer un pulso > > Hardware: Placa base o el módulo en sí >>
Consulte el video en el paso 3.3 anterior, use el mismo ángulo y posición de disparo, grabe un video de su máquina e infórmenos > > Paso 7: Comuníquese con el Servicio al Cliente
＿＿＿＿＿＿＿＿＿
Paso 4: Verifique la forma correcta de enfocar y la distancia
Consulte primero el enlace a continuación y encuentre el método de enfoque correcto:
2-1 Montaje y puesta en marcha (d. Iniciar grabado)
Consulte el enlace para asegurarse de que la distancia sea correcta:
Ajuste De La Distancia Focal (Ador)
Después de verificar la distancia de enfoque, vaya al Paso 4.1: Verifique la configuración en el software y el panel.
＿＿＿＿＿＿＿＿＿
Paso 4.1: Verifique la configuración del software y el panel

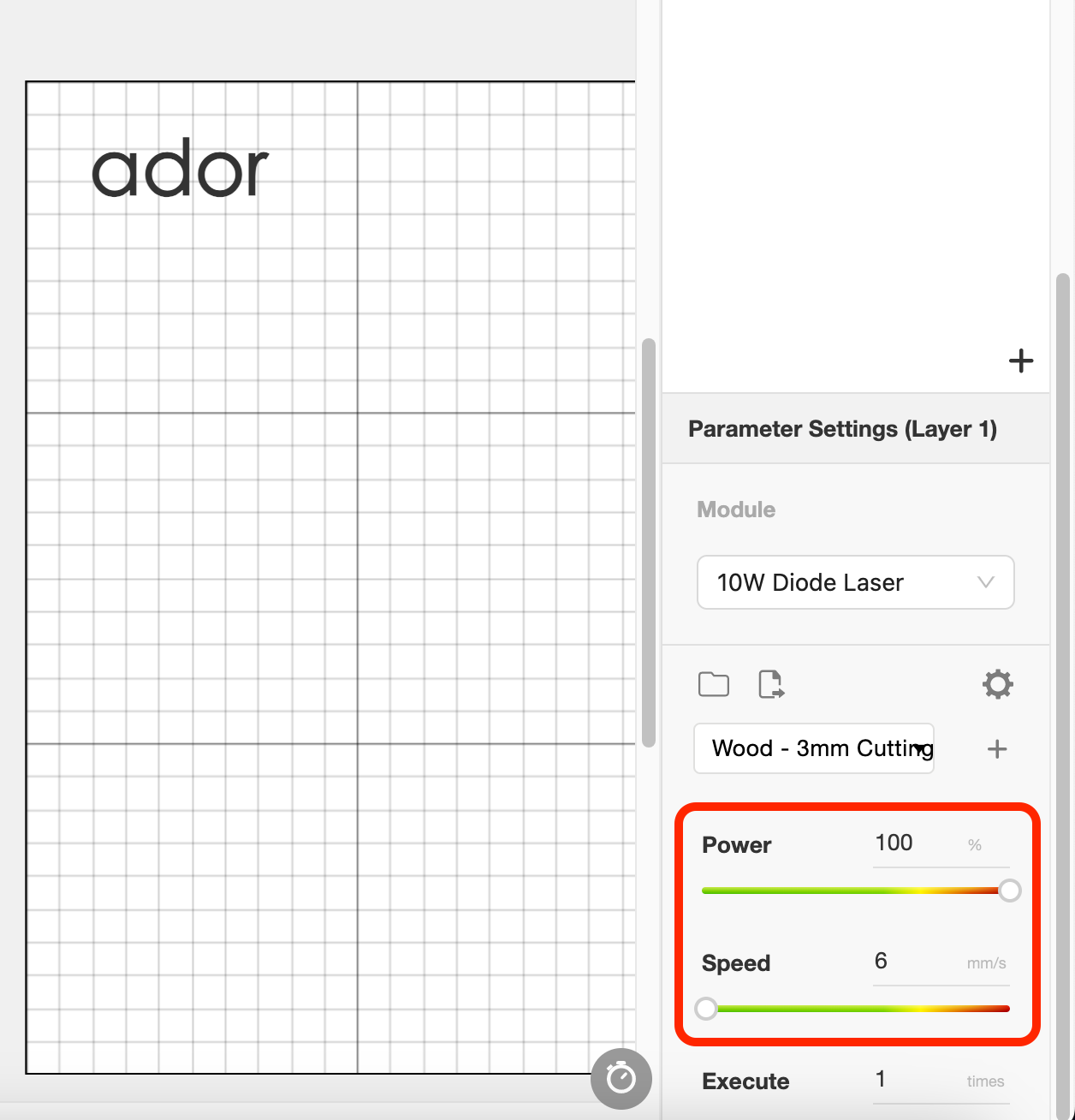

Asegúrese de que los parámetros estén configurados correctamente en Beam Studio. (Ejemplo: parámetro 10w)

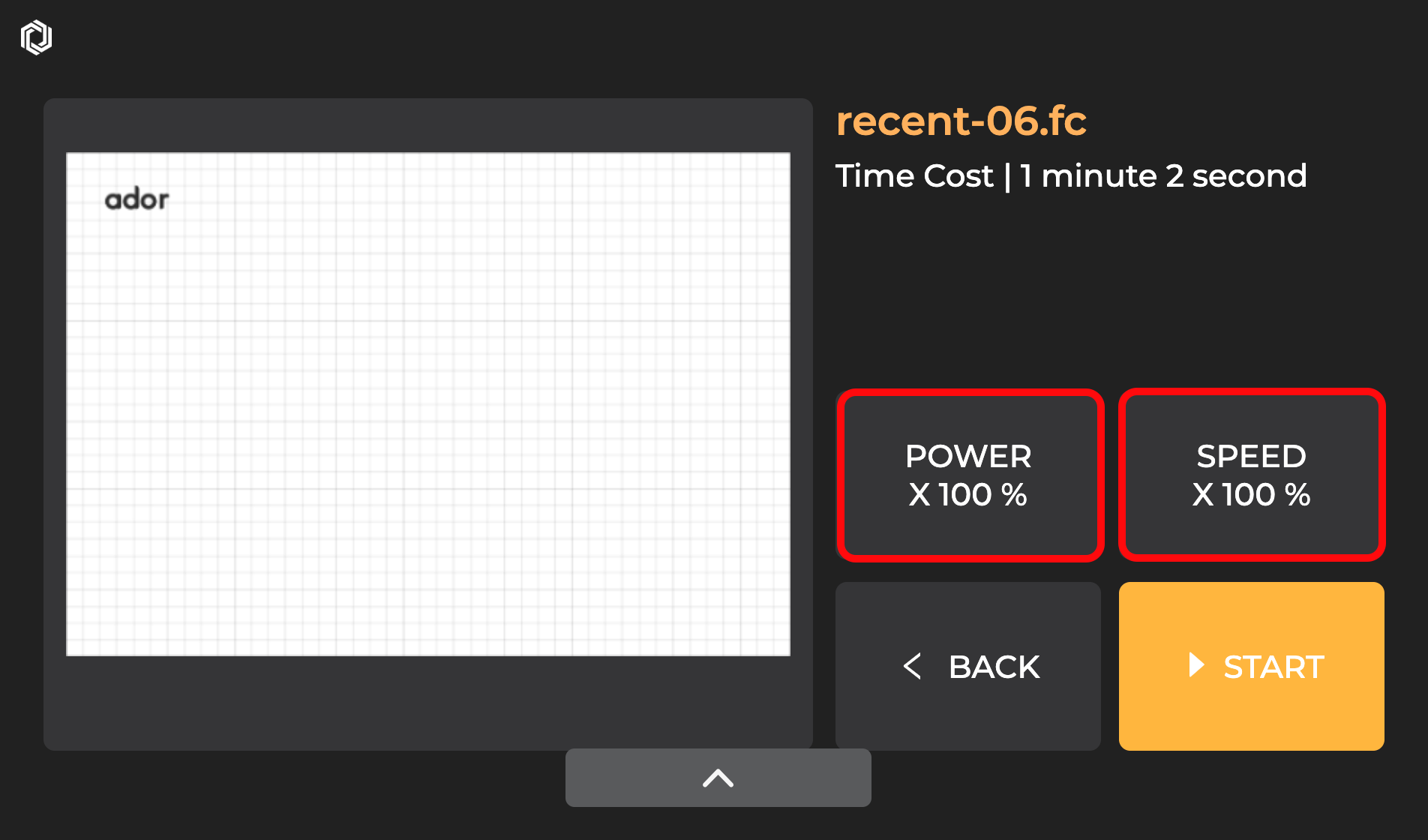

Asegúrese de que la configuración esté configurada correctamente en el panel.
Después de confirmar la configuración, ejecute la misma tarea nuevamente.
Determine su resultado y la próxima acción a tomar:
El grabado / corte se ha retrasado normalmente > > Problema resuelto
El grabado/corte aún no funciona normalmente >> Paso 5: Baje la velocidad del extractor de aire
＿＿＿＿＿＿＿＿＿
Paso 5: Baje la velocidad del extractor de aire
Si la fuente de alimentación de la máquina no es estable y la velocidad del ventilador se establece en la velocidad más alta, la salida del láser puede debilitarse o no se emitirá láser.
Pruebe ajustando la velocidad del ventilador a la configuración más baja y luego use el mismo archivo para volver a funcionar.
Máquina > > Configuración > > Configuración de hardware > > Velocidad de rotación del Ventilador > > 10%
(https://youtu.be/U6_MEFJoaIo)
Determine su resultado y la próxima acción a tomar:
Después de bajar la velocidad, el grabado/corte ha vuelto a la normalidad>> Hardware: Placa base o adaptador de corriente > > Consulte el video en el Paso 5 anterior, use el mismo ángulo y posición de disparo, grabe un video de su máquina e infórmenos > > Paso 7: Comuníquese con el Servicio al Cliente
Después de bajar la velocidad, el grabado/corte sigue sin funcionar normalmente >> Paso 6 - Prueba de corte.
＿＿＿＿＿＿＿＿
Paso 6-Prueba de corte
Para verificar si el módulo láser está en buenas condiciones, prepare una pieza de madera/MDF de 3 mm y colóquela en la esquina superior izquierda.
Use la configuración predeterminada en Beam Studio y ejecute la tarea para ver si se puede cortar sin problemas.
Determine su resultado y la próxima acción a tomar:
Sí, se puede cortar > > La máquina no tiene ningún problema > > Puede estar relacionado con el material >>
Personalice sus propias configuraciones (Aumente la velocidad, disminuya la velocidad, aumente el tiempo de ejecución)
No, NO SE PUEDE cortar, o la máquina NO dispara en absoluto > > Hardware: Moulde decaído o defectuoso > > Consulte el video en el Paso 6 anterior, use el mismo ángulo y posición de disparo, grabe un video de su máquina e infórmenos > > Paso 7-Comuníquese con el Servicio al Cliente
＿＿＿＿＿＿＿＿
Paso 7 - Póngase en Contacto con el Servicio de Atención al Cliente
Siga las instrucciones del enlace a continuación para informar adecuadamente de un problema a su distribuidor local o al soporte de FLUX. [Póngase en Contacto con el Servicio al Cliente]
Asegúrese de completar la lista de verificación y guardarla como un archivo PDF para compartir sus acciones.
*Será necesario compartir la información recopilada, como fotos o videos que muestren el problema de su máquina en este artículo, con el revendedor o el soporte de FLUX.
