Instalación del Módulo Láser de Diodo Ador - 10W / 20W

Equipo de Soporte de FLUX

hace 1 mes Actualizado

Aún no es seguido por nadie

Instalación del Módulo Láser

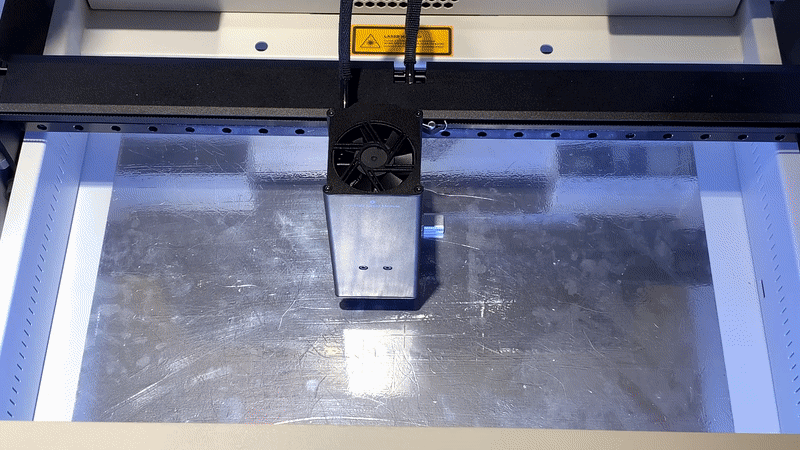

1. Afloje el tornillo de mano " A "en el adaptador de módulo "B".

2. Apunte el punto " C "en el módulo láser hacia el icono de desbloqueo" D " en el adaptador del módulo e insértelo hacia abajo hasta el icono de bloqueo.

3. Vuelva a colocar los tornillos de mano " A " en el adaptador del módulo.

https://youtu.be/2e-6lFZQzgA

Comience a Grabar

1. Coloque el material dentro de la máquina

2. Enfoque: Mueva el cabezal del láser por encima del material. Luego, haga clic en el botón de enfoque en el lado izquierdo de la máquina dos veces o mantenga presionado el botón "AF" en el panel de la máquina hasta que el cabezal láser comience a moverse. El enfoque se completa cuando el cabezal del láser toca el material y se mueve hacia arriba. Asegúrese de que la distancia de enfoque sea correcta antes de cada grabado.

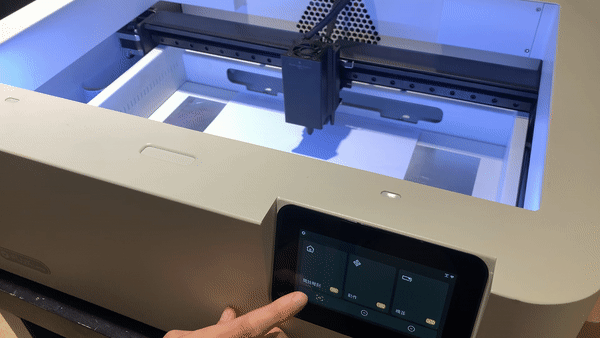

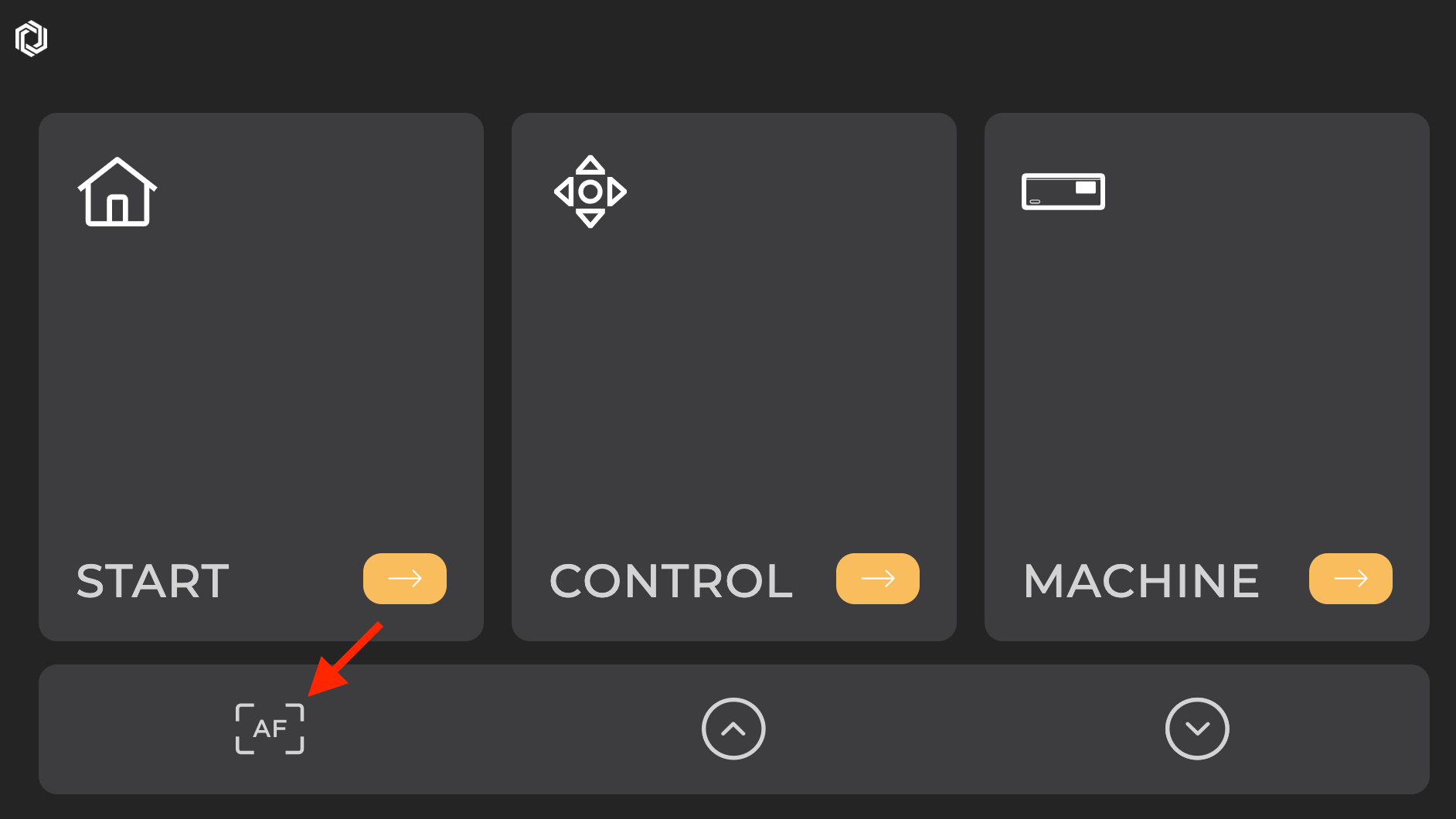

a. Mantenga presionado el botón " AF " en el panel de la máquina:

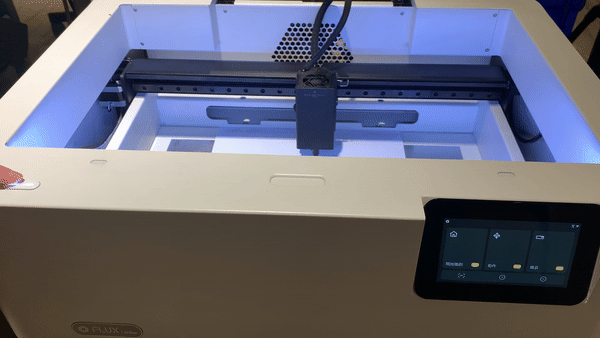

b. Haga doble clic en el botón de enfoque en el lado izquierdo de la máquina.:

3. Cierre la puertacerrar la puerta

4. Inicie la última versión estable de Beam Studio en su computadora.

5. Importe el archivo, seleccione el módulo para cada capa y establezca el parámetro.

6. Obtenga una vista previa de la posición de grabado: Haga clic en el símbolo de la cámara en la esquina superior izquierda, seleccione el nombre de la máquina y completará la vista previa.

7. Envíe el archivo: Arrastre y suelte el archivo de imagen en la ubicación de grabado deseada y luego presione el botón de flecha para enviar el archivo.https://youtu.be/STDiY8ZndgU

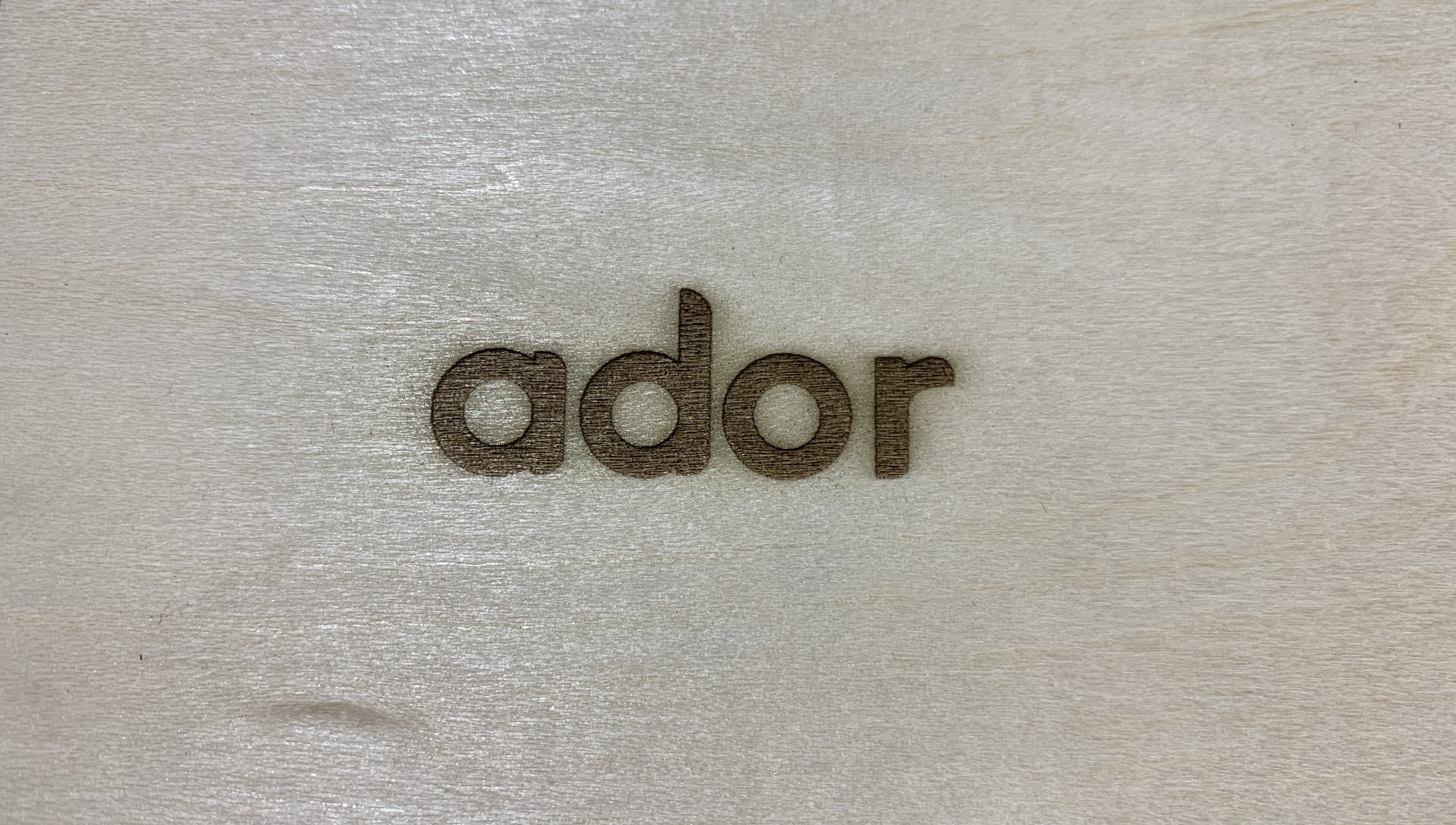

Si el resultado del grabado es borroso, poco claro o de color claro, verifique si el cabezal del láser está enfocado con precisión.

Si es correcto, verifique la idoneidad del material / los parámetros / la limpieza del cabezal láser y encuentre la solución de problemas aquí: 5-8 Resultados incorrectos de Grabado o corte (Módulo láser de diodo de 10W/20W).
