Este artículo es para solucionar el problema de la función de enfoque automático.
Por ejemplo, el eje Z(Módulo) no tiene respuesta, el eje Z(Módulo) se mueve de manera anormal o falla la orientación del eje Z(Módulo)...etc.
Si el problema de su máquina es tener una distancia de enfoque incorrecta, consulte el artículo para ajustar la distancia de enfoque.
Tenga en cuenta que las causas de un fallo de la función de enfoque automático pueden variar. El problema puede persistir después de seguir los pasos a continuación.
Sin embargo, aún puede recopilar información útil para que el equipo de FLUX aclare el problema de manera más efectiva.
Paso 0: Use la lista de verificación para seguir los pasos y registrar los resultados
Esta lista marca todas las pruebas que ha realizado en el tutorial.
Una vez realizadas las pruebas, guarde la lista como un documento PDF y envíela a su distribuidor o equipo de FLUX.
Haga clic en el enlace para acceder a la lista de verificación: Falla de la función de enfoque automático (Ador)

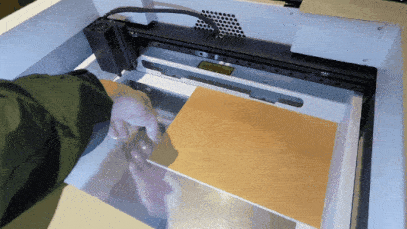

Paso 1-Retire el material
Para descartar la posibilidad de que el material original sea la causa, retírelo del área de trabajo y asegúrese de que la cubierta inferior esté instalada de manera segura.
Después de eso, realice un enfoque automático, el módulo debe bajar directamente a la cubierta inferior.
Determine su resultado y la próxima acción a tomar:
El enfoque automático funciona correctamente > > El material no es plano >> Reemplácelo con un material que tenga una superficie plana
El enfoque automático NO funciona correctamente > > Paso 2-Retire el módulo
_____________________________

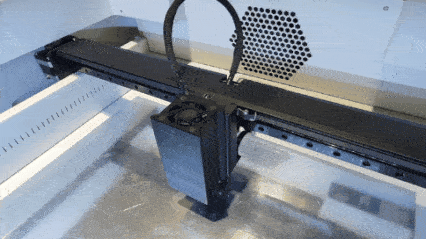

Paso 2-Retire el módulo
Si se ha instalado el módulo, retírelo primero para que la máquina esté en un estado sin interferencias externas.
Después de eliminar, vaya al Paso 3: Ingrese al modo de control
_____________________________

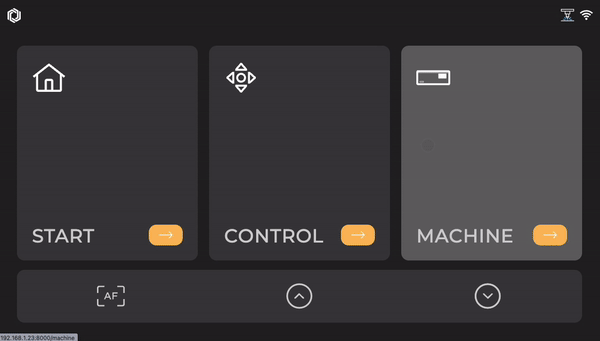

Paso 3: Ingrese al modo de control
Vaya directamente al modo de control como se muestra en el video a continuación.
(Para usuarios atascados en la prueba de inicio, omita la Guía de prueba de inicio)
(https://youtu.be/PC3RtbIyn0o)
Después de ingresar al modo, vaya al Paso 3.1: Use el mismo material y vuelva a realizar el enfoque automático
Paso 3.1: Use el mismo material y vuelva a realizar el enfoque automático
Asegúrese de que el material tenga una superficie plana antes de enfocar.
(https://youtu.be/FWsY2-QBMSw)
Determine su resultado y la próxima acción a tomar:
El enfoque automático funciona correctamente >> Paso 3.2: Vuelva a instalar el módulo y verifique la forma correcta de realizar el enfoque automático.
El enfoque automático NO funciona correctamente > > Paso 4: Excluya la posibilidad de problemas de firmware
_____________________________
Paso 3.2: Vuelva a instalar el módulo y verifique la forma correcta de realizar un enfoque automático.
Consulte primero los siguientes artículos para reinstalar el módulo y también la forma correcta de enfocar.
Instalación del Módulo Láser de Diodo de 10W / 20W
Instalación del Módulo Láser Infrarrojo de 2W
Instalación del Módulo de Impresión
Después de la reinstalación, use el mismo material y realice otro enfoque automático.
(https://youtu.be/FWsY2-QBMSw)
Determine su resultado y la próxima acción a tomar:
El enfoque automático funciona correctamente > > La instalación del módulo no fue correcta > > Problema resuelto
El enfoque automático NO funciona correctamente > > Paso 4: Excluya la posibilidad de problemas de firmware
_____________________________
Paso 4: Excluya la posibilidad de problemas de firmware
Una instalación incorrecta del firmware puede hacer que el motor del eje Z no funcione o que el sistema capture parámetros incorrectos. Restablecer la configuración de fábrica puede eliminar la posibilidad de problemas de firmware de manera efectiva.
Primero, restablezca a la fábrica (Página principal > Máquina > Configuración > Restablecer a la fábrica > Sí)
Después del restablecimiento de fábrica, siga los pasos del enlace sobre cómo actualizar el firmware de la máquina y asegúrese de que esté actualizado a la última versión.
Después de la actualización, intente enfocar automáticamente nuevamente.
Determine su resultado y la próxima acción a tomar:
El enfoque automático funciona correctamente > > Problemas de firmware o sistema > > Problema resuelto
El enfoque automático NO funciona correctamente >> Paso 5-Verifique el interruptor de límite superior del eje Z
_____________________________
Paso 5: Verifique el interruptor de límite superior del eje Z
La función de enfoque automático que no funciona puede deberse a un interruptor de límite superior defectuoso.
Busque el interruptor y presiónelo con un dedo o un bolígrafo, luego verifique si el icono del eje Z en la pantalla en el modo de control se comporta normalmente.
(https://youtu.be/FKHbLodgdiw)
Determine su resultado y la próxima acción a tomar:
Se puede presionar el interruptor y el icono se comporta normalmente > > Paso 6-Verifique la sonda del módulo de enfoque automático
Se puede presionar el interruptor, pero el ícono NO se comporta normalmente >> Hardware: placa del eje Z, cables, placa de enfoque automático > > Grabe un video refiriéndose al video de ejemplo para el ángulo de disparo y envíenoslo > >
El interruptor NO SE PUEDE presionar, parece estar dañado o atascado >> Hardware: Placa de enfoque automático > > Grabe un video refiriéndose al video de ejemplo para el ángulo de disparo y envíenoslo > > Paso 9-Comuníquese con el Servicio al Cliente
_____________________________
Paso 6: Verifique la sonda del módulo de enfoque automático
Empuje directamente la sonda con un dedo para comprobar si la sonda se puede activar físicamente.
(https://youtu.be/-1Q4GpeGcPQ)
Determine su resultado y la próxima acción a tomar:
Sí, se puede presionar como en el video > > Paso 7 Vuelva a enchufar los cables en la placa del eje Z
No, NO SE PUEDE empujar o no rebota >> Hardware: La sonda de enfoque automático o la placa de enfoque automático > > Grabe un video refiriéndose al video de ejemplo para el ángulo de disparo y envíenoslo > > Paso 9-Comuníquese con el Servicio al Cliente
_____________________________

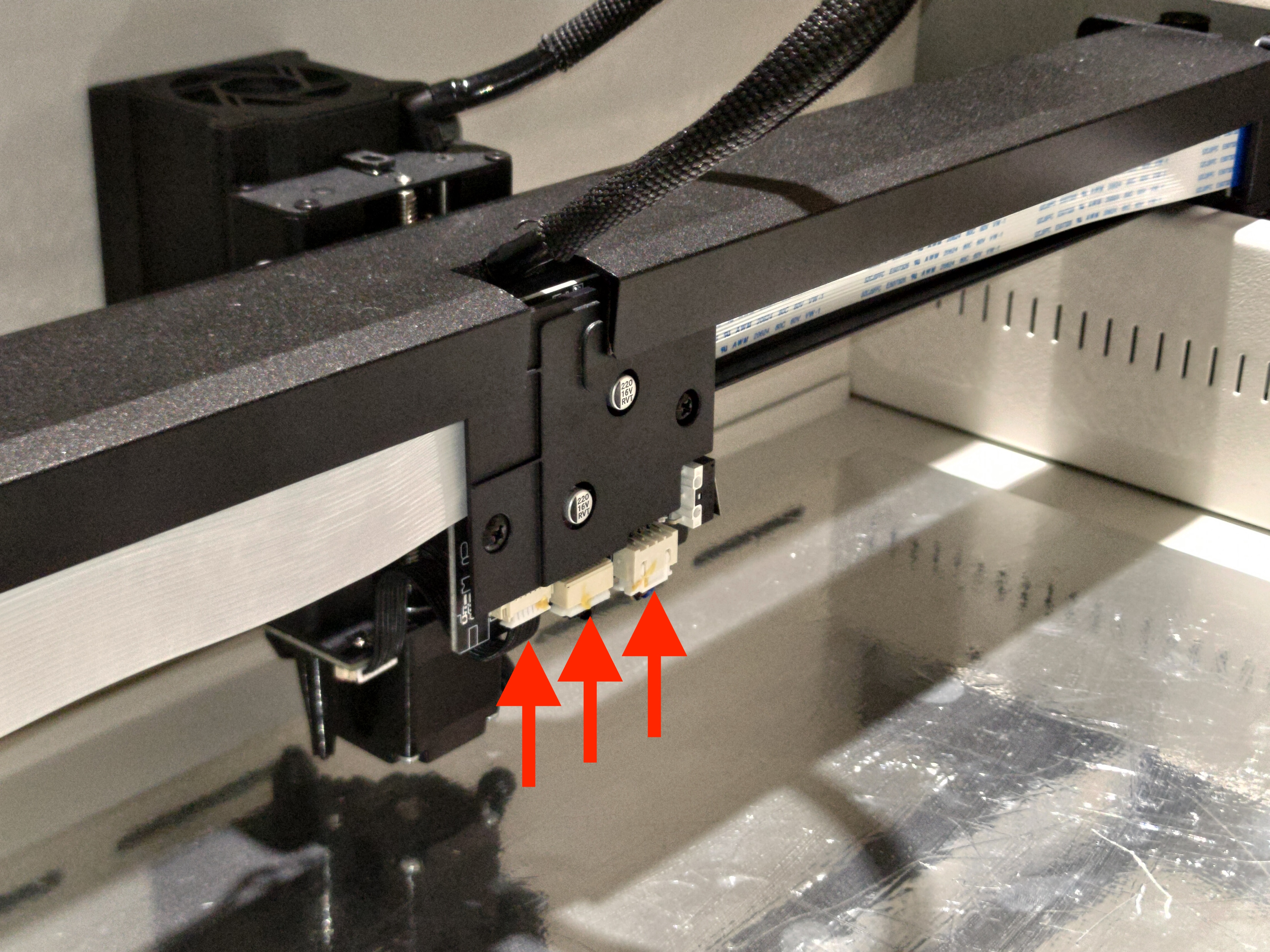

Paso 7: Vuelva a enchufar los cables en la placa del eje Z
Vuelva a enchufar los cables en el eje Z para asegurarse de que el problema no se deba a una conexión incorrecta y realice otro enfoque después de eso.
Pasos:
Apagado > Vuelva a enchufar los cables (Parte posterior del asiento del módulo) > Encendido > Modo de control >
Enfoque automático
Determine su resultado y la próxima acción a tomar:
El enfoque automático funciona correctamente > > Conexión incorrecta de cables > > Problema resuelto
El enfoque automático NO funciona correctamente >> Paso 8: Realice el enfoque automático con el botón físico
_____________________________

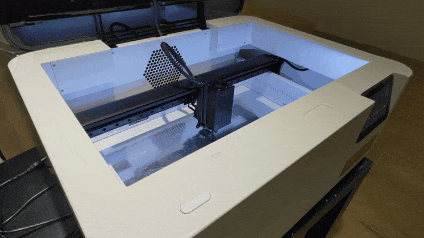

Paso 8: Realice el enfoque automático con el botón físico
Usar el botón físico para enfocar no pasará por el sistema operativo.
Por lo tanto, esto se puede utilizar para determinar si la causa está relacionada con el hardware o con el sistema.
Utilice el botón para enfocar y ver si funciona.
Determine su resultado y la próxima acción a tomar:
Al usar el botón físico, la función de enfoque automático funciona normalmente > > Problema del sistema / Firmware > > Grabe un video refiriéndose al video de ejemplo para el ángulo de disparo y envíenoslo > > Paso 9: Comuníquese con el Servicio al Cliente
Al usar el botón físico, la función de enfoque automático NO funciona correctamente > >ard Hardware: placa AF, Placa del eje Z, cables o motor del eje Z > > Grabe un video que haga referencia al video de ejemplo para el ángulo de disparo y envíenoslo > > Paso 9: Comuníquese con el Servicio al Cliente
_____________________________
Paso 9 - Póngase en Contacto con el Servicio de Atención al Cliente
Siga las instrucciones del enlace a continuación para informar adecuadamente de un problema a su distribuidor local o al soporte de FLUX. [Póngase en Contacto con el Servicio al Cliente]
Asegúrese de completar la lista de verificación y guardarla como un archivo PDF para compartir sus acciones.
*Será necesario compartir la información recopilada, como fotos o videos que muestren el problema de su máquina en este artículo, con el revendedor o el soporte de FLUX.
