5-6 Ajuste de la distancia del enfocado

Si siente que la distancia después del enfoque automático no es correcta o no la desea, o si desea aumentar o disminuir la distancia del enfoque automático usted mismo, Ador tiene una función incorporada que puede ajustar la distancia.

Verifique y ajuste la distancia de enfoque de acuerdo con los pasos a continuación.

La distancia se puede ajustar con precisión en ±2 mm.

Distancia Predeterminada:

Todos los módulos láser( 2W / 10W / 20W): 12 mm

(La punta de la boquilla y la superficie del material.)

Módulo de impresión: 2-3 mm

(La punta de la boquilla y la superficie del material.)

____________________

Paso 1:

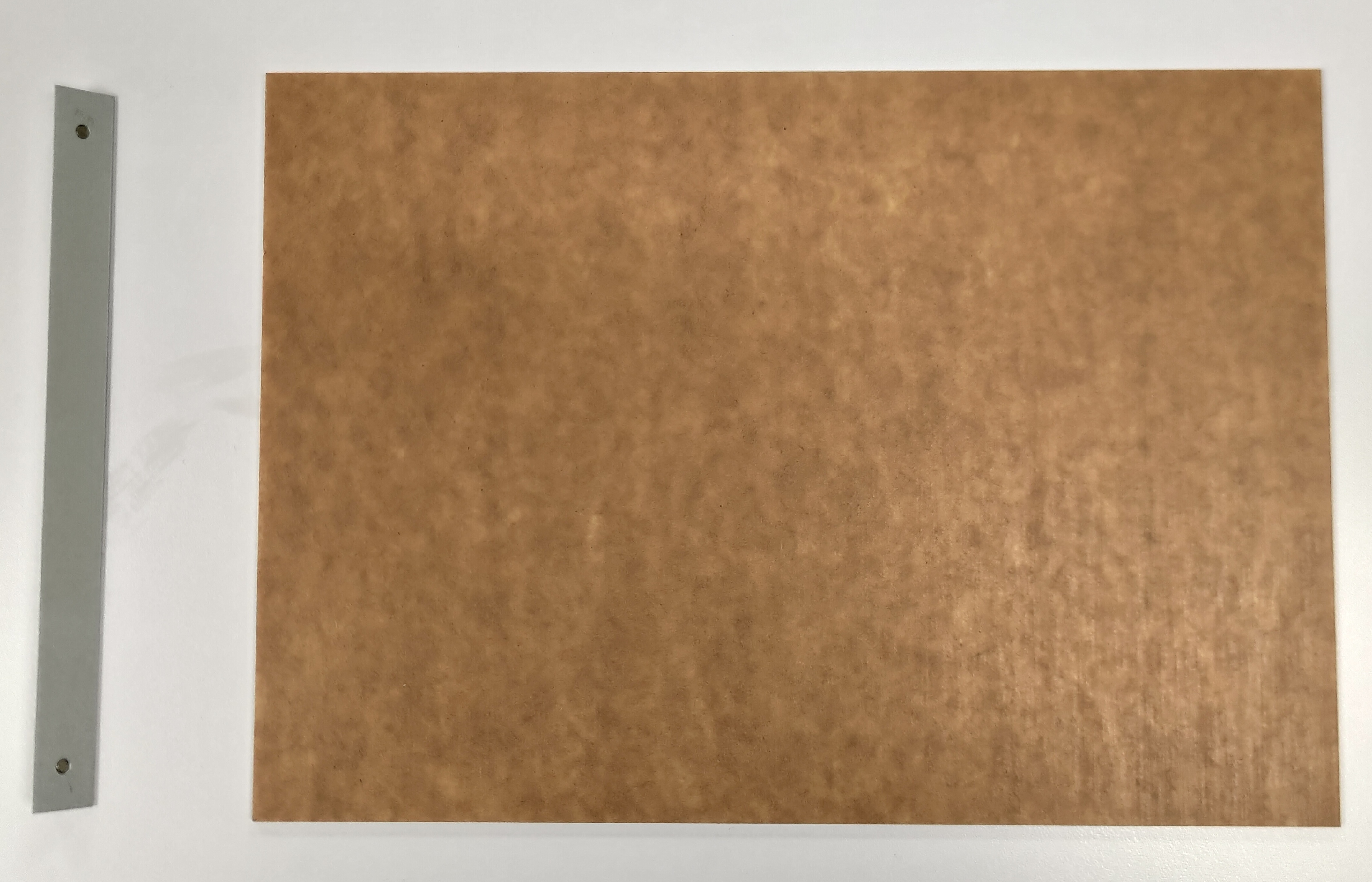

Prepare una pieza de material sólido como acrílico o madera..etc. y un prisma triangular que venía con la máquina en la caja de accesorios.

____________________

Paso 2:

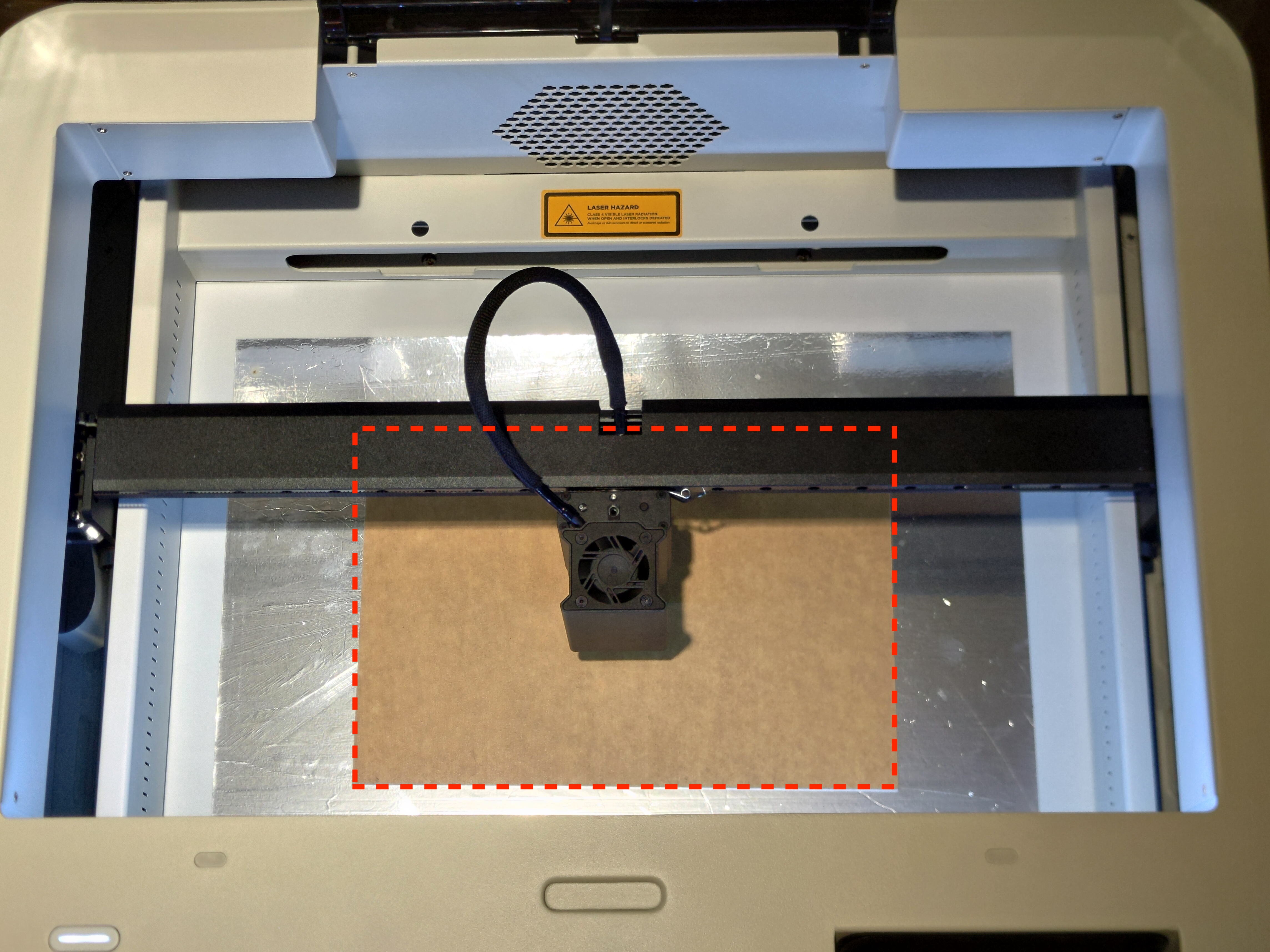

Coloque el material en el centro de la cama y use el botón o el panel táctil para realizar el enfoque automático.

____________________

Paso 3:

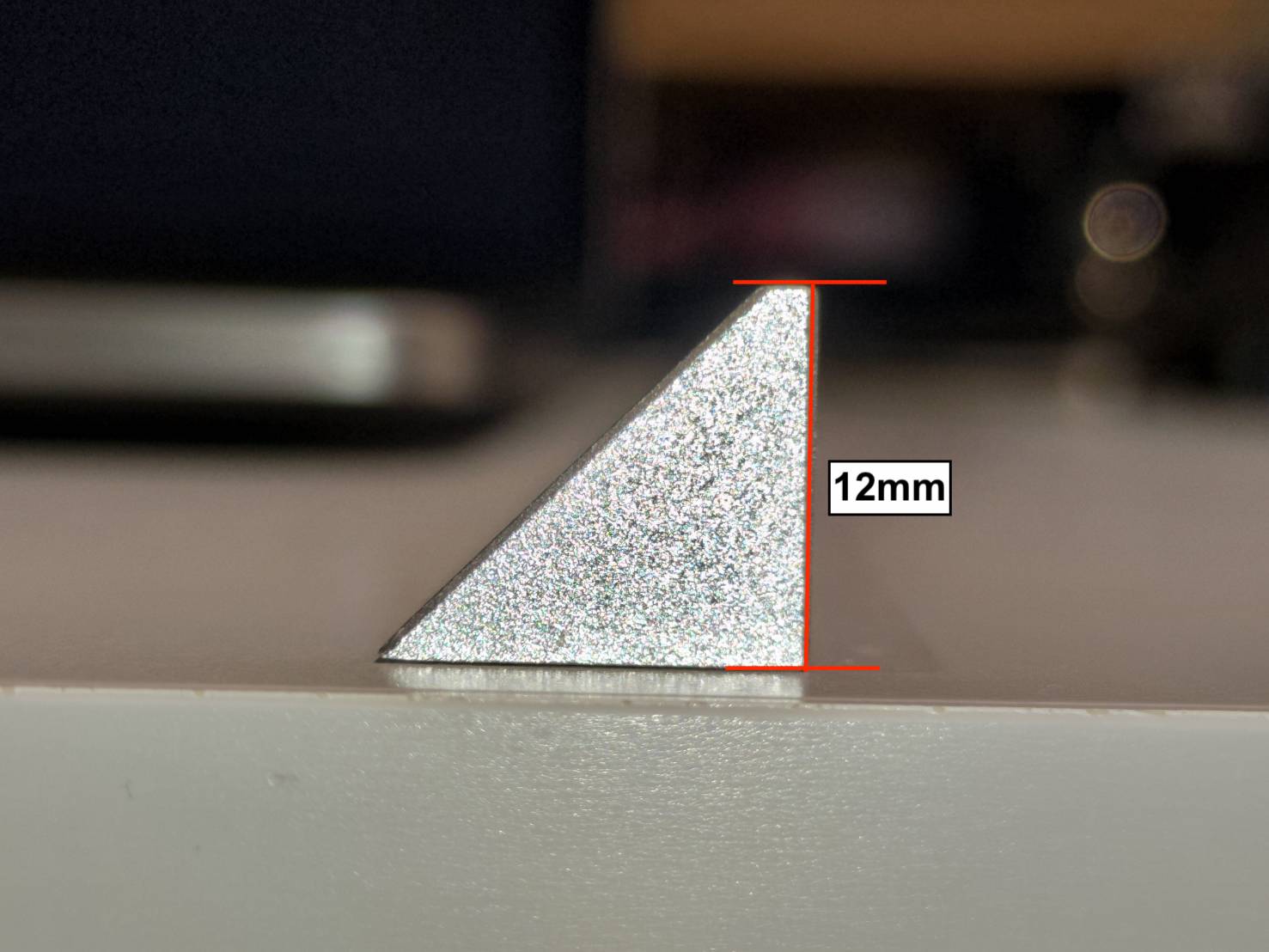

Eche un vistazo al prisma triangular. Encontrará un lado que tiene una altura de 12 mm que tiene un borde plano.

Después de revisar el prisma, insértelo en el espacio entre la superficie del material y la punta de la boquilla.

Observe la distancia para determinar si es demasiado larga o demasiado corta.

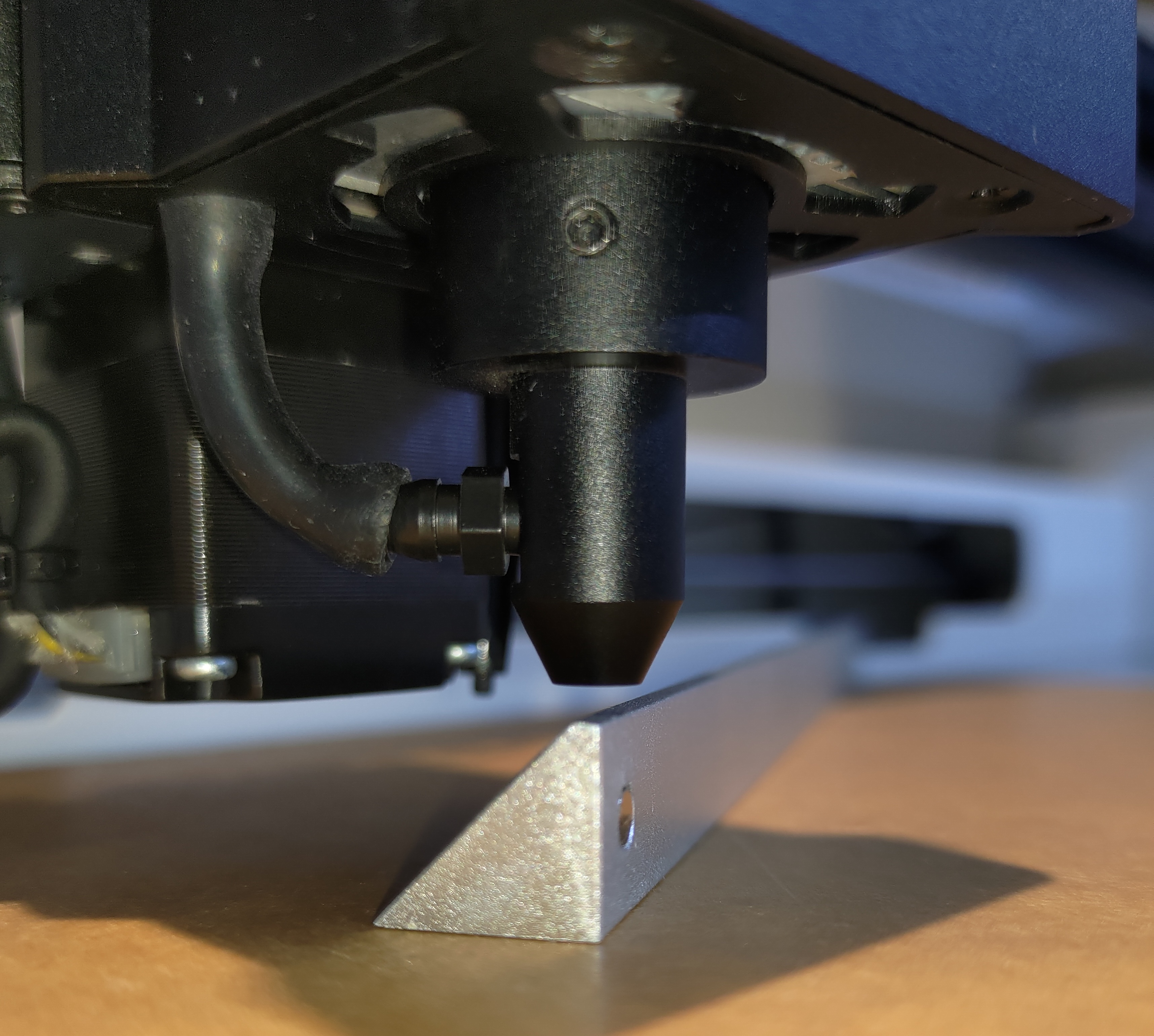

Buen Ejemplo:

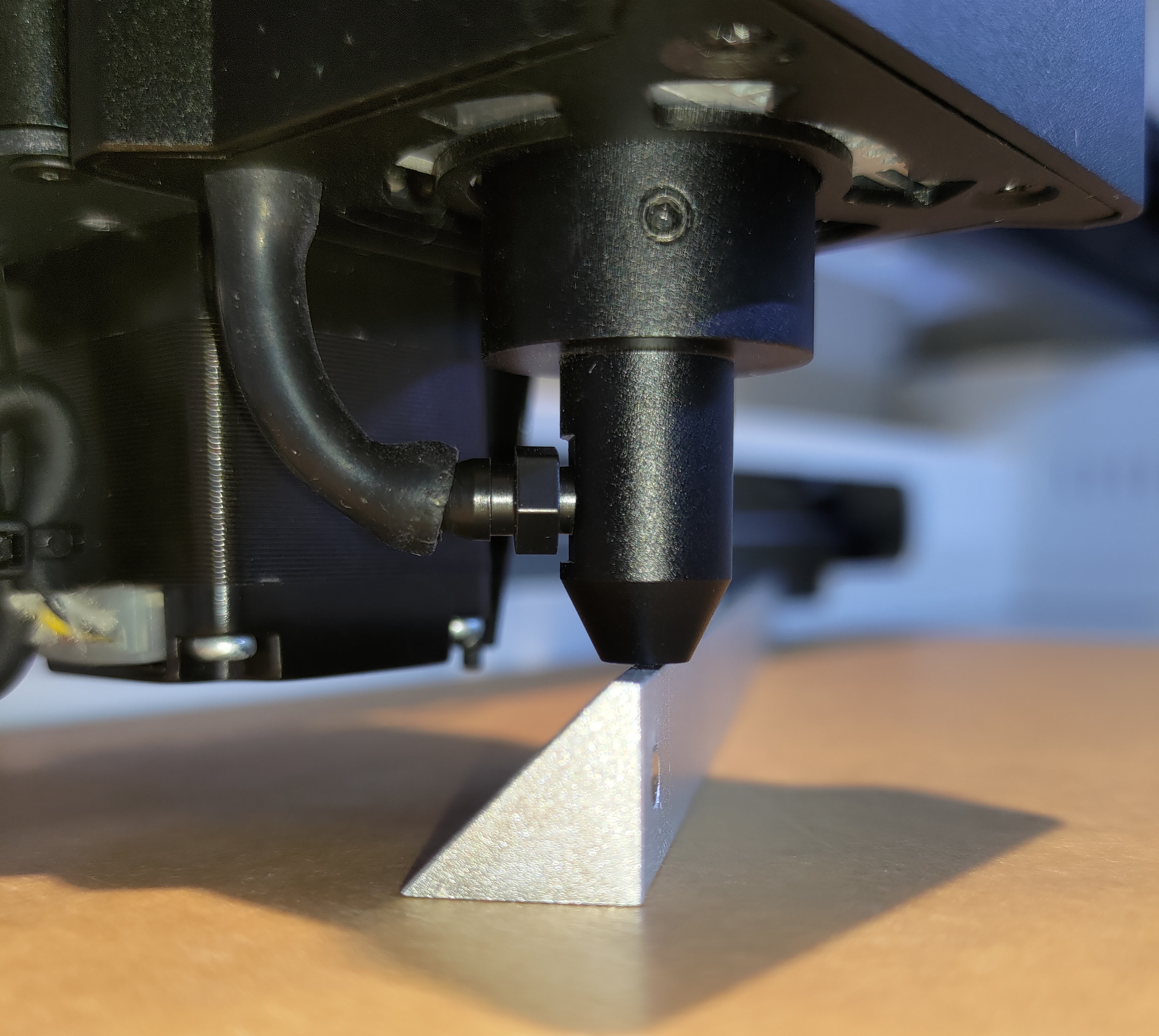

Mal ejemplo-Corto:

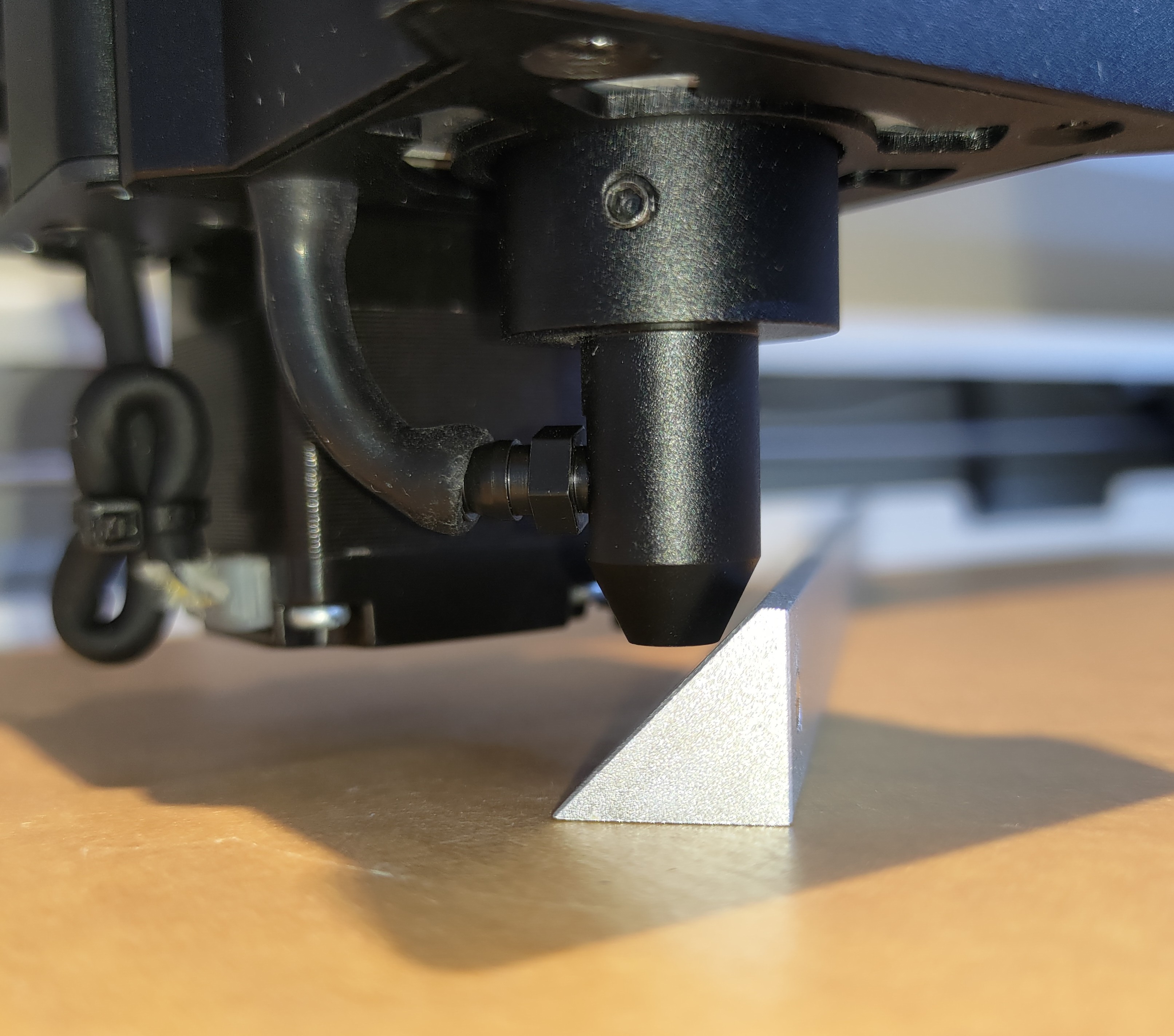

Mal ejemplo-Largo:

____________________

Paso 4:

Vaya a la función para ajustar la distancia manualmente.

(Máquina > Configuración > Configuración de hardware > Corrección de errores de la sonda）

____________________

Paso 5:

Establecer el valor en " - " reducirá la distancia en la unidad de mm. (Baje el módulo)

Establecer el valor en " + " aumentará la distancia en la unidad de mm. (Levante el módulo)

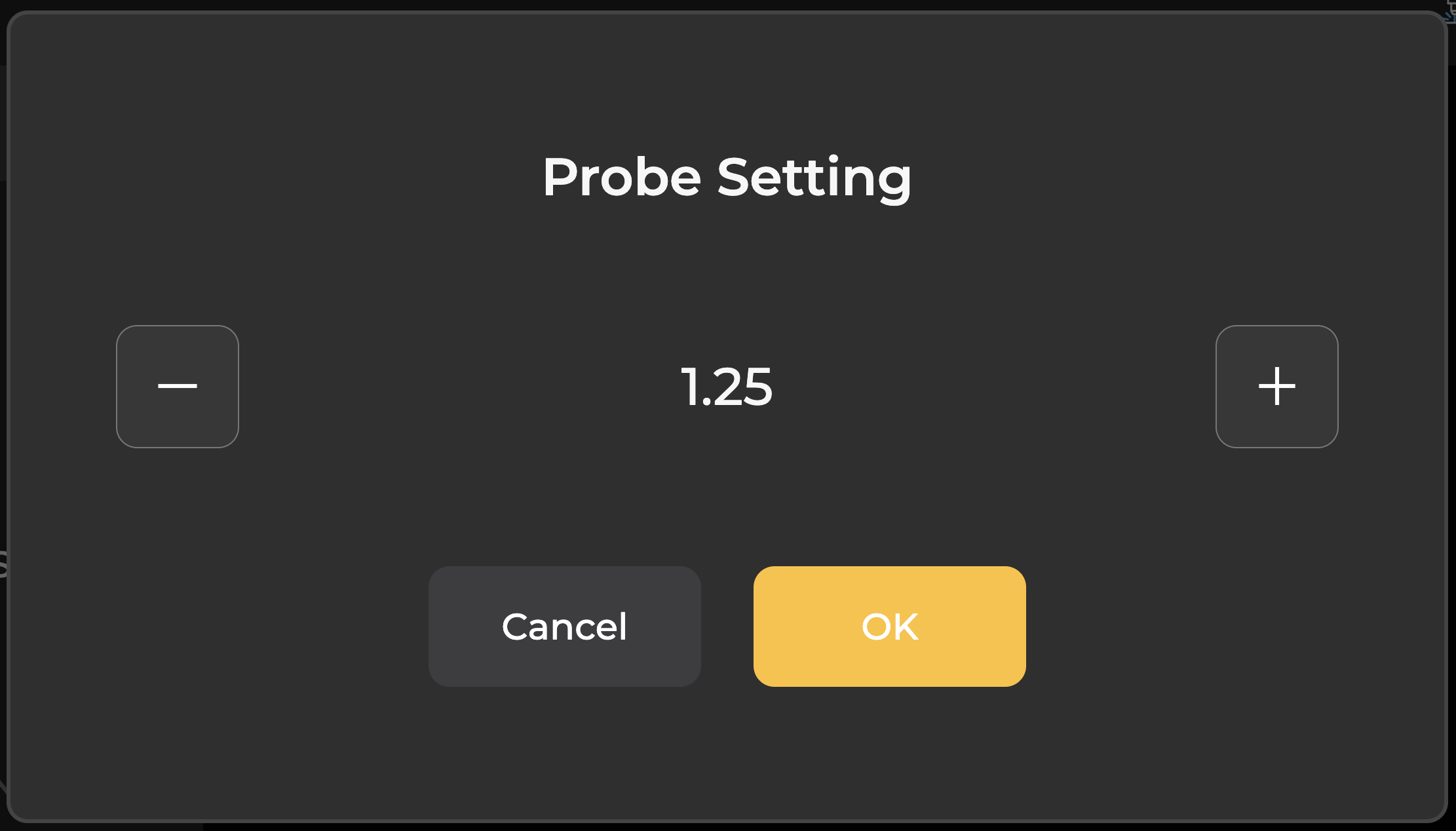

Ejemplo # 1:

Si el prisma no se puede insertar, indica que la distancia es demasiado corta, por lo que el módulo debe elevarse.

En este caso, el valor debe aumentarse.

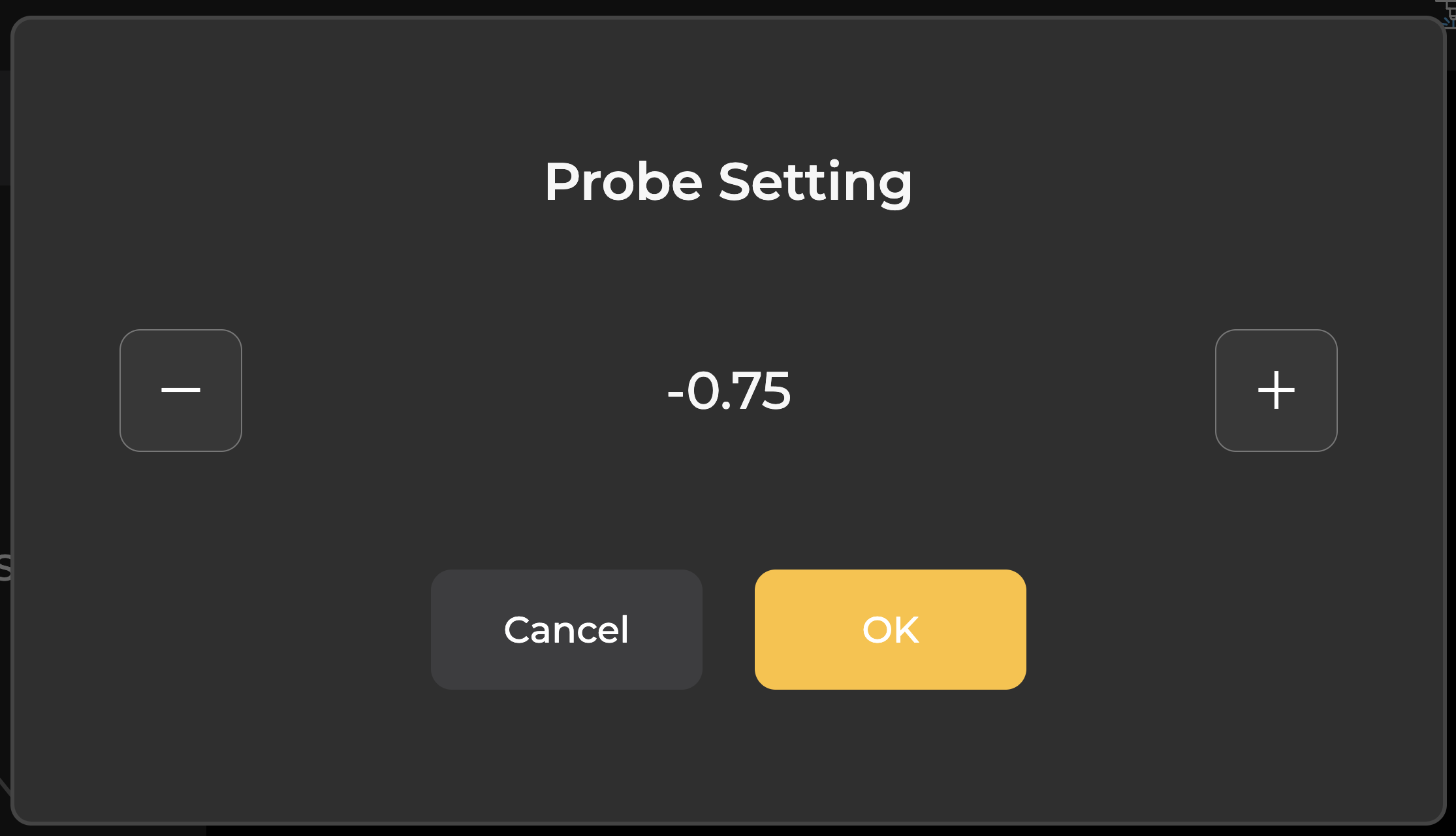

Ejemplo # 2:

Si el espacio es grande después de insertar el prisma, indica que la distancia es demasiado larga, por lo que el módulo debe bajarse. En este caso, el valor debe reducirse.
