Ajuste de la ruta óptica avanzada HEXA

Descripción:

Si sus puntos verticales no se pueden encontrar o son demasiado pequeños en la cinta de la punta de la boquilla, indica que su trayectoria vertical (eje Z) está demasiado desviada y será difícil de ajustar con la lente de enfoque puesta.

Por lo tanto, este artículo le mostrará cómo comprobar y ajustar la trayectoria vertical sin la lente de enfoque.

Antes de empezar:

Por favor, asegúrese de que la 1ª a 2ª trayectoria del espejo y la 2ª a 3ª trayectoria del espejo están bien alineadas. De lo contrario, los pasos de esta página empeorarán su trayectoria óptica. (¿Cómo comprobarlo?)

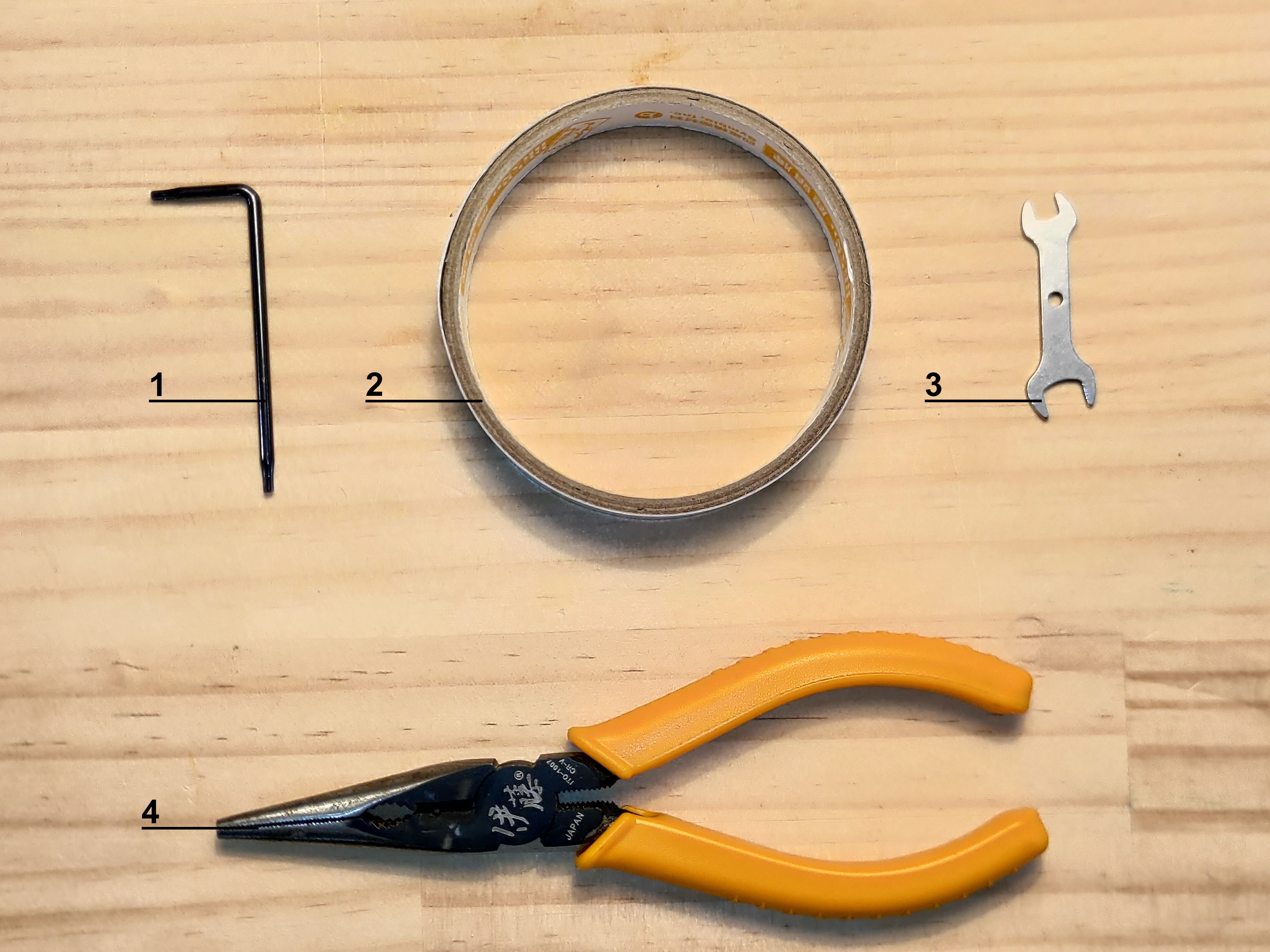

Paso 1 - Preparación de la herramienta:

1｜Destornillador Torx

2｜Cinta de doble cara

3｜Llave de doble cabeza

4｜Alicates

----------------------------------------------------------------------------------------------------

Paso 2 - Desmonte el escudo del cabezal láser:

Baje la cama hasta el fondo y utilice el destornillador Torx para desatornillar estos dos tornillos del conjunto del cabezal láser.

----------------------------------------------------------------------------------------------------

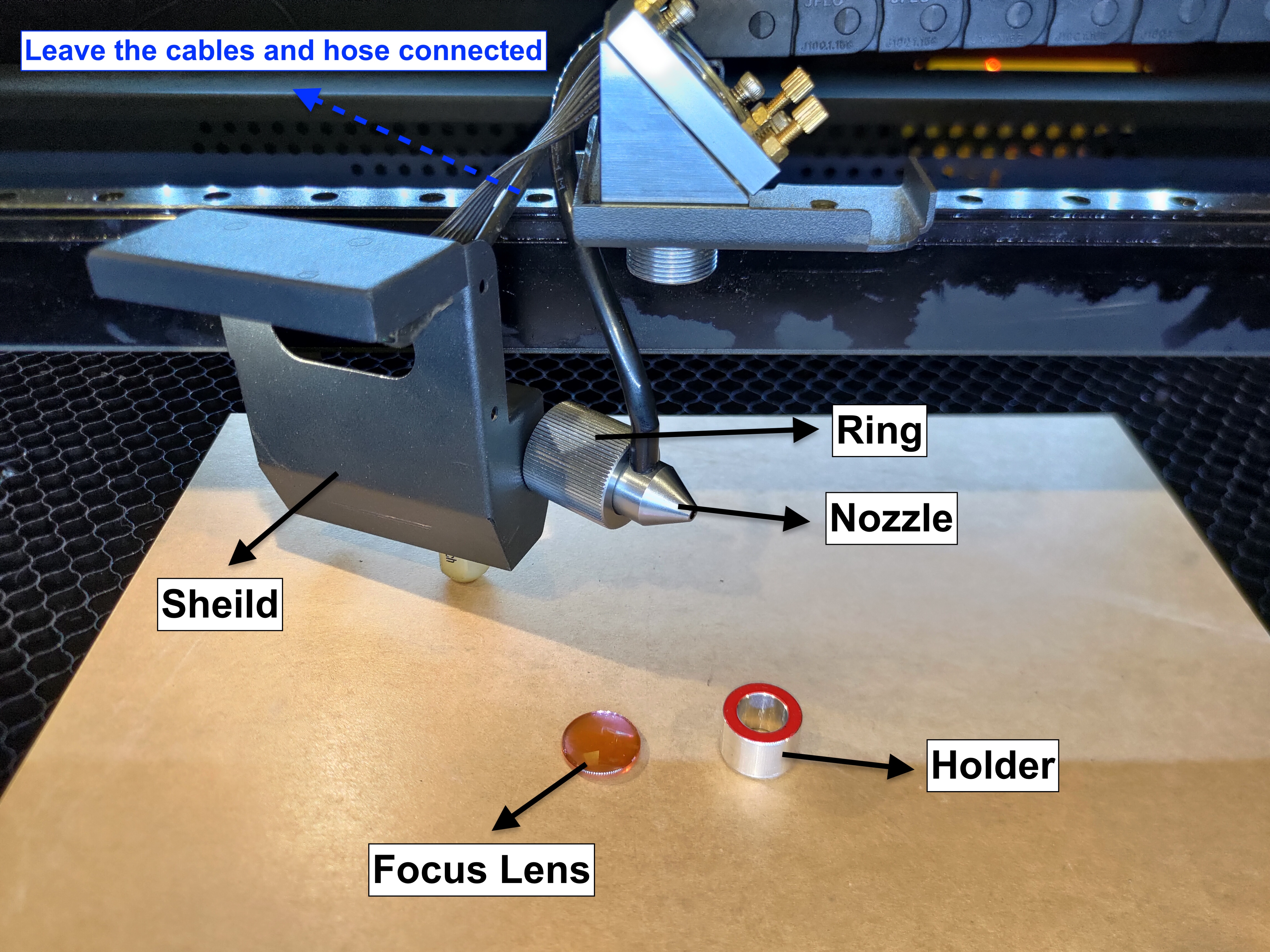

Paso 3 - Desmonte la Boquilla y la Lente de Enfoque:

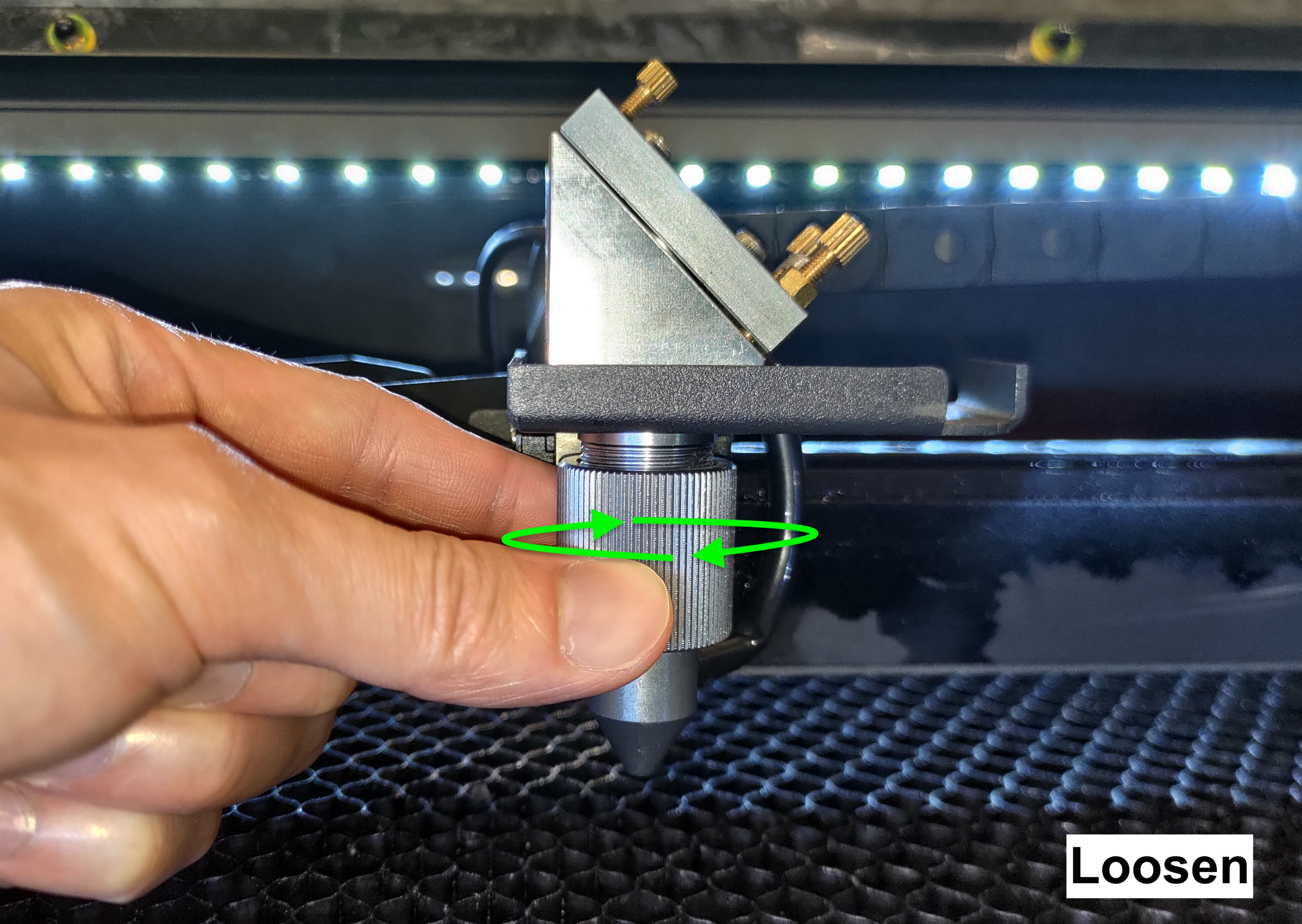

El anillo tiene que ir en el sentido de las agujas del reloj para poder aflojarlo.

Después de aflojar el anillo, la boquilla se puede separar del conjunto del cabezal láser.

Dentro de la boquilla se encuentran la lente de enfoque y el soporte de la lente.

Por favor, manténgalos seguros y deje los cables y la manguera conectados.

----------------------------------------------------------------------------------------------------

Paso 4 - Ponga el escudo y la boquilla a un lado:

Ponga el escudo con los cables y la boquilla con la manguera por encima o por detrás de la cadena de plástico en caso de ser golpeado por el rayo láser mientras hace pulsos.

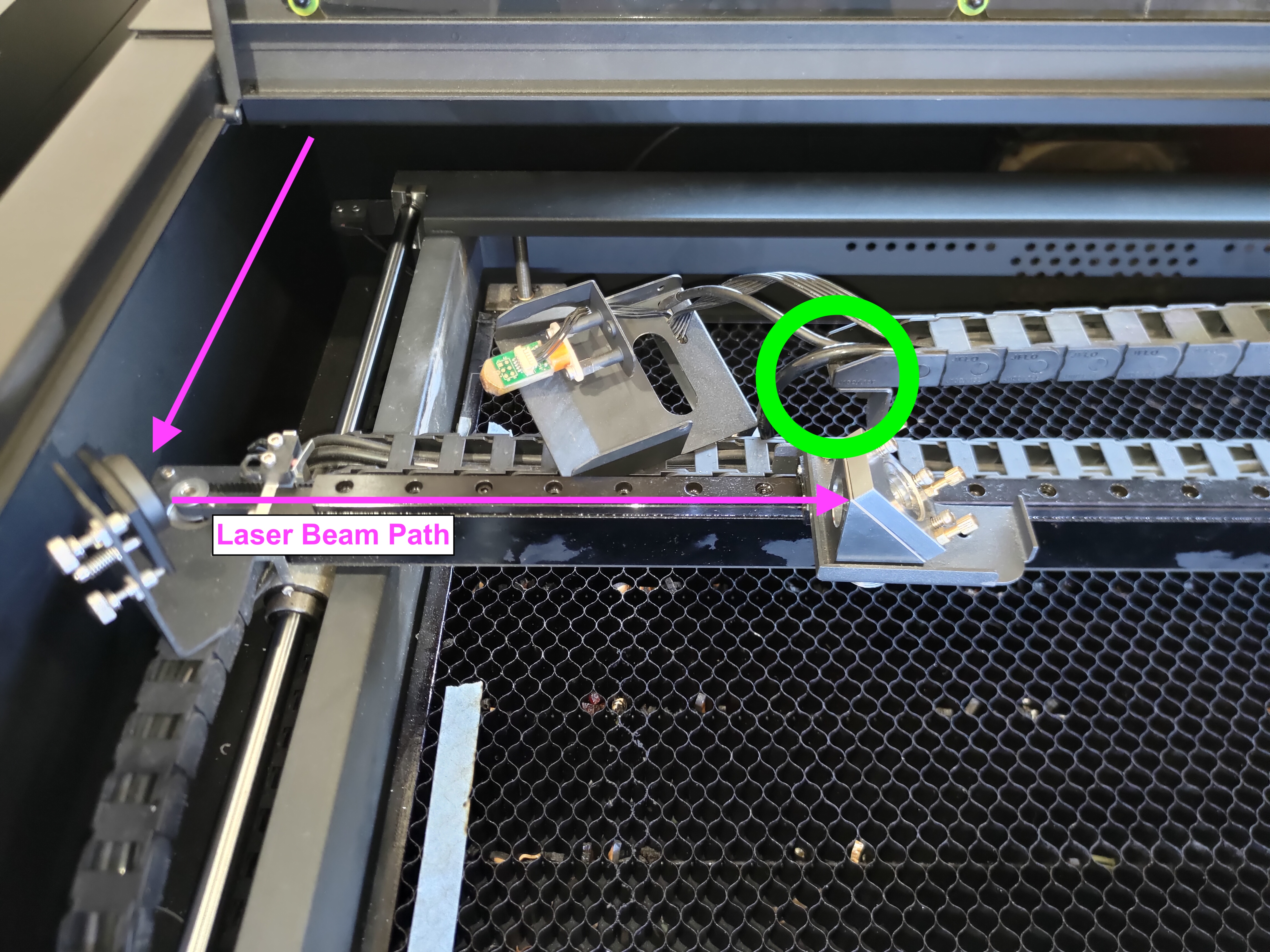

Buena posición:

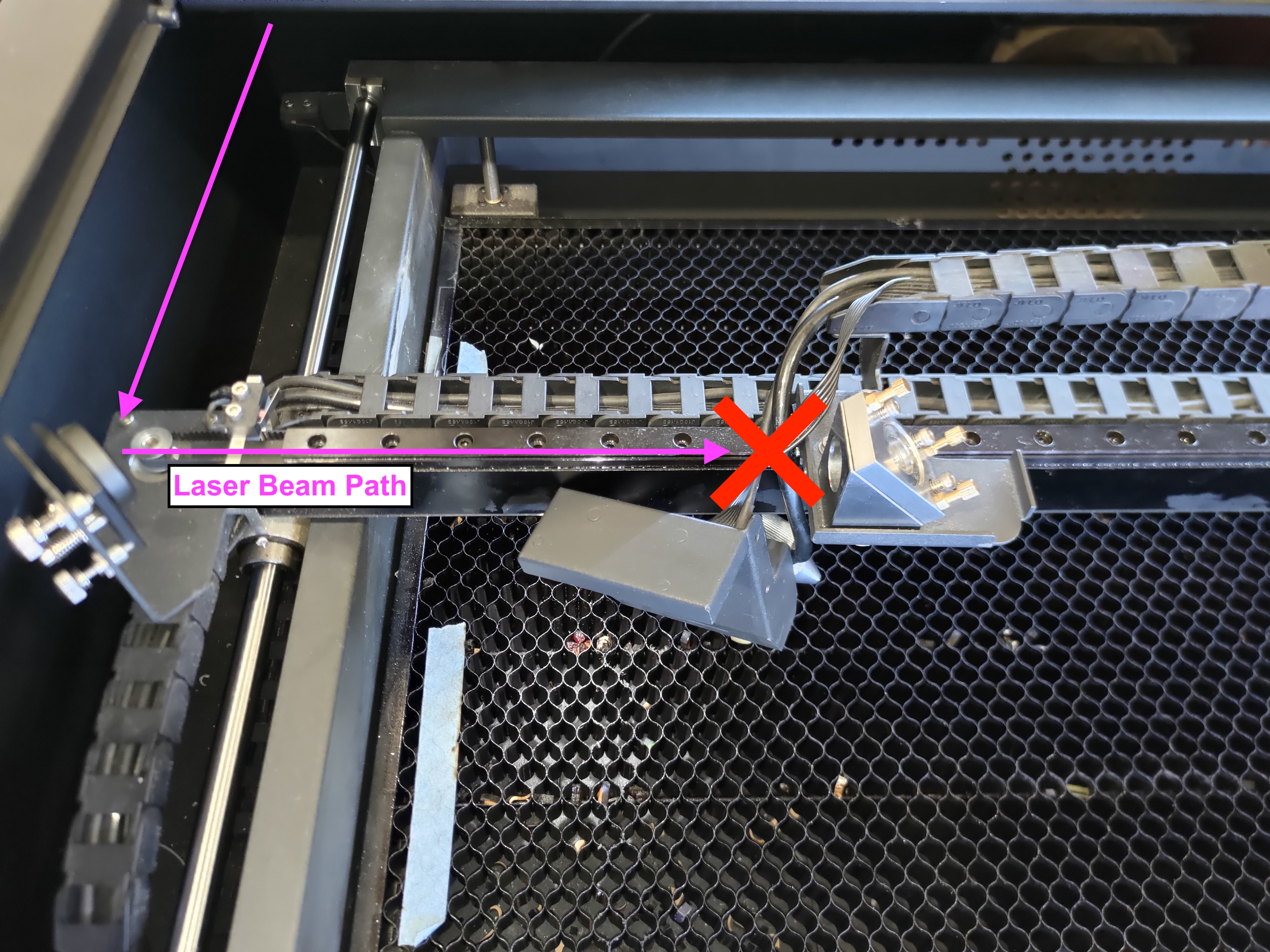

Mala posición:

Paso 5 - Reajuste la trayectoria vertical (eje Z) del 3er espejo:

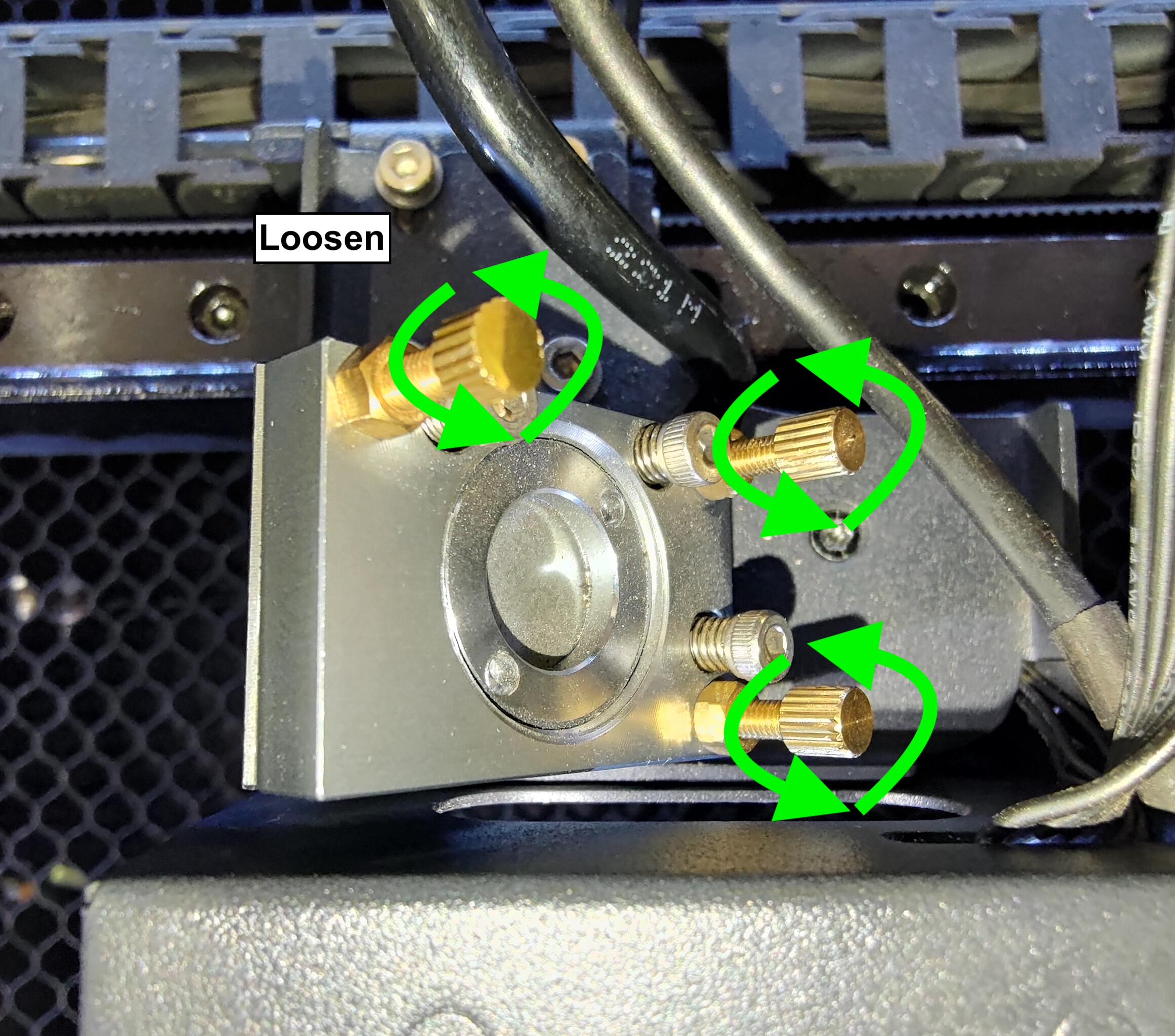

Utilice la llave de doble cabeza y los alicates para aflojar las 3 tuercas del 3er espejo.

Gire estos tres tornillos en el sentido contrario a las agujas del reloj hasta que no quede espacio entre el soporte del espejo y el asiento o afloje los tornillos completamente pero no los saque.

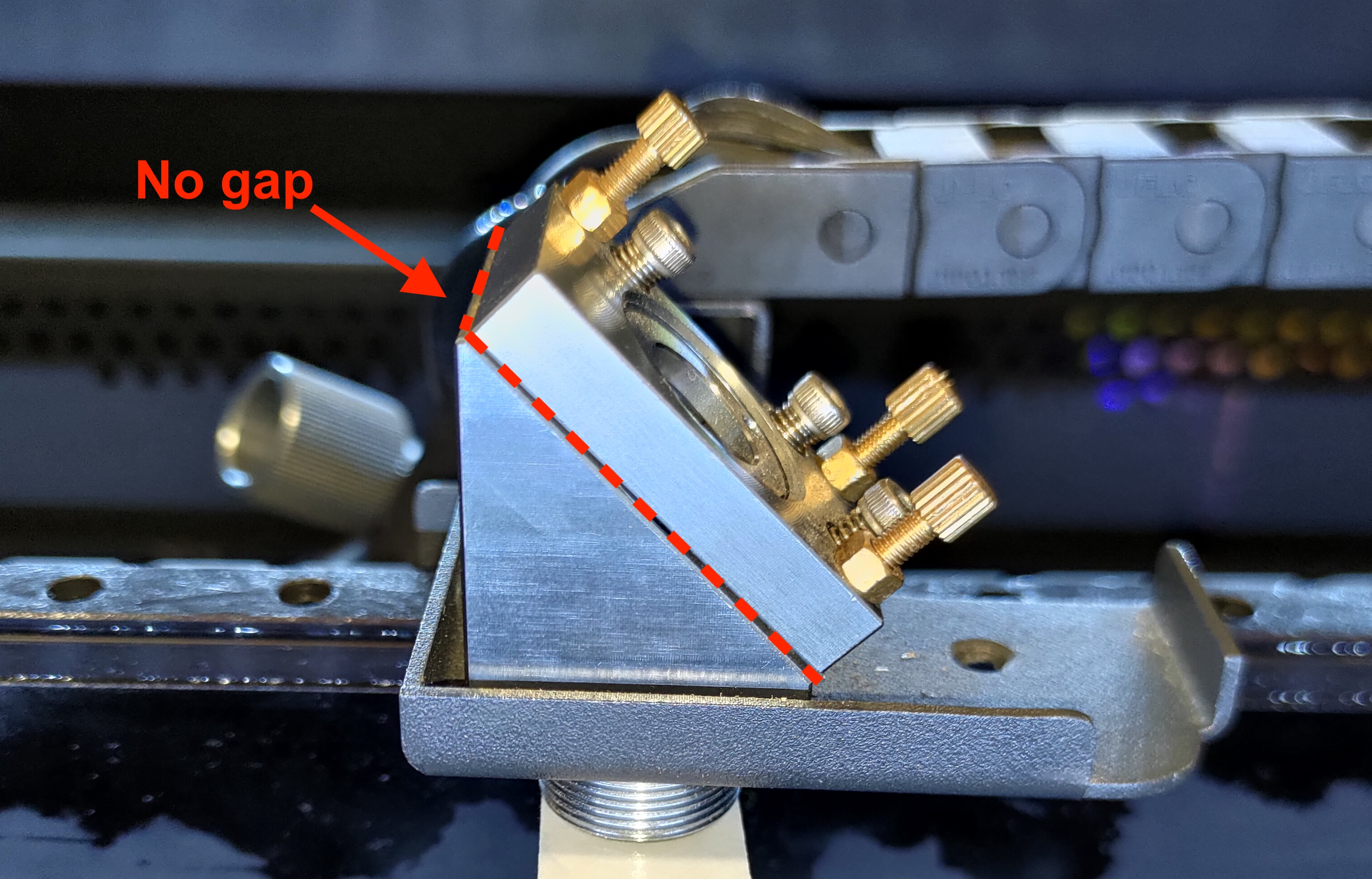

Cuando no hay espacio entre ellos, indica que la trayectoria vertical se ha restablecido.

----------------------------------------------------------------------------------------------------

Paso 6 - Colocación de la cinta y realización de los pulsos:

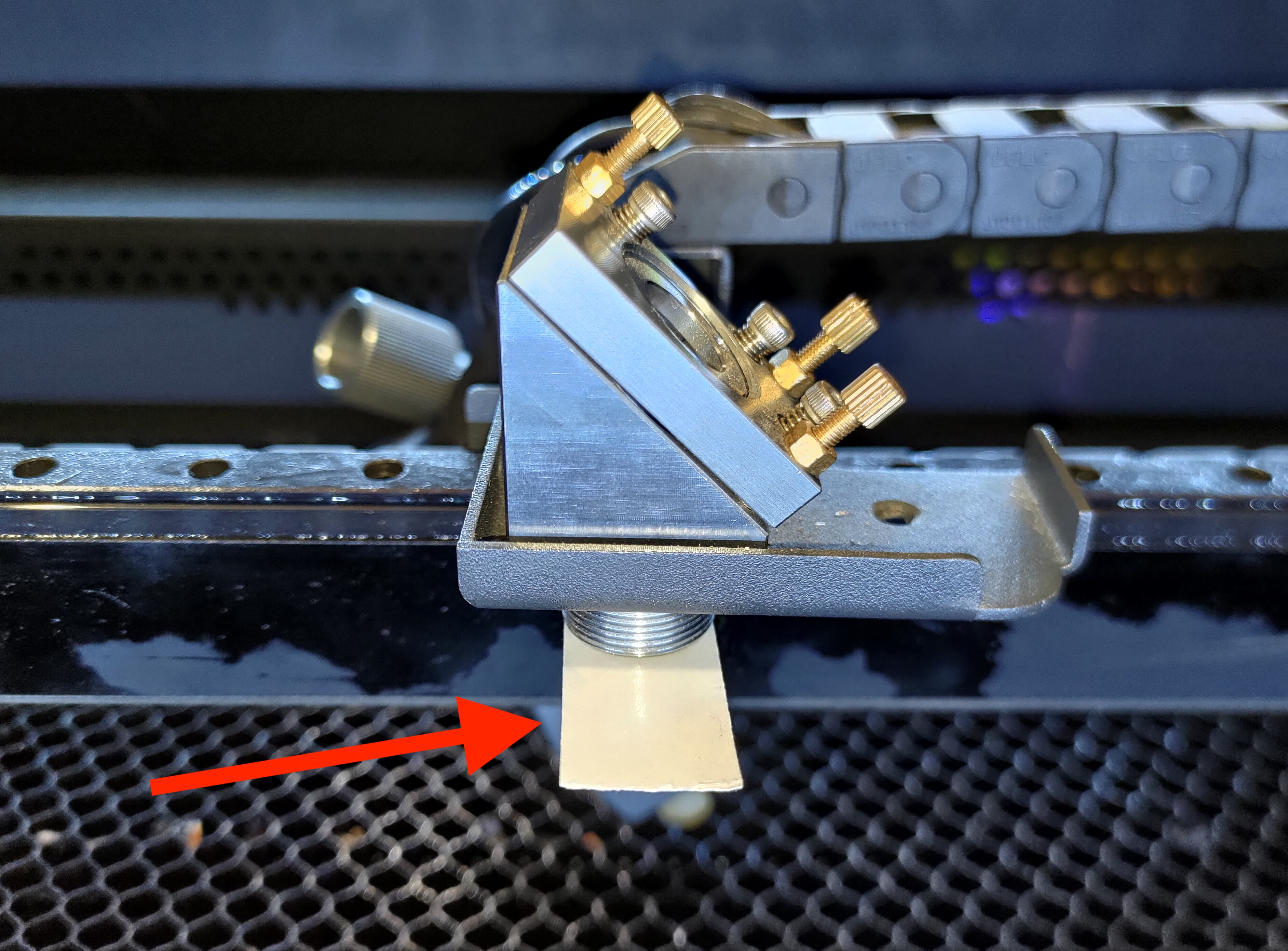

Coloque un trozo de cinta adhesiva de doble cara de una capa debajo del cabezal láser y presiónelo contra la entrada para formar una marca prensada.

Mueva el cabezal láser al centro de la cama y haga 3 pulsos

Ir a Mantenimiento >> Pulsar "Motor" >> Mover el cabezal manualmente >> Cerrar la tapa >> Hacer 3 pulsaciones)

----------------------------------------------------------------------------------------------------

Paso 7 - Determinar la Posición del Punto Vertical:

Retire la cinta y determine la posición del punto.

Sólo habrá tres posiciones posibles, centro, izquierda y derecha.

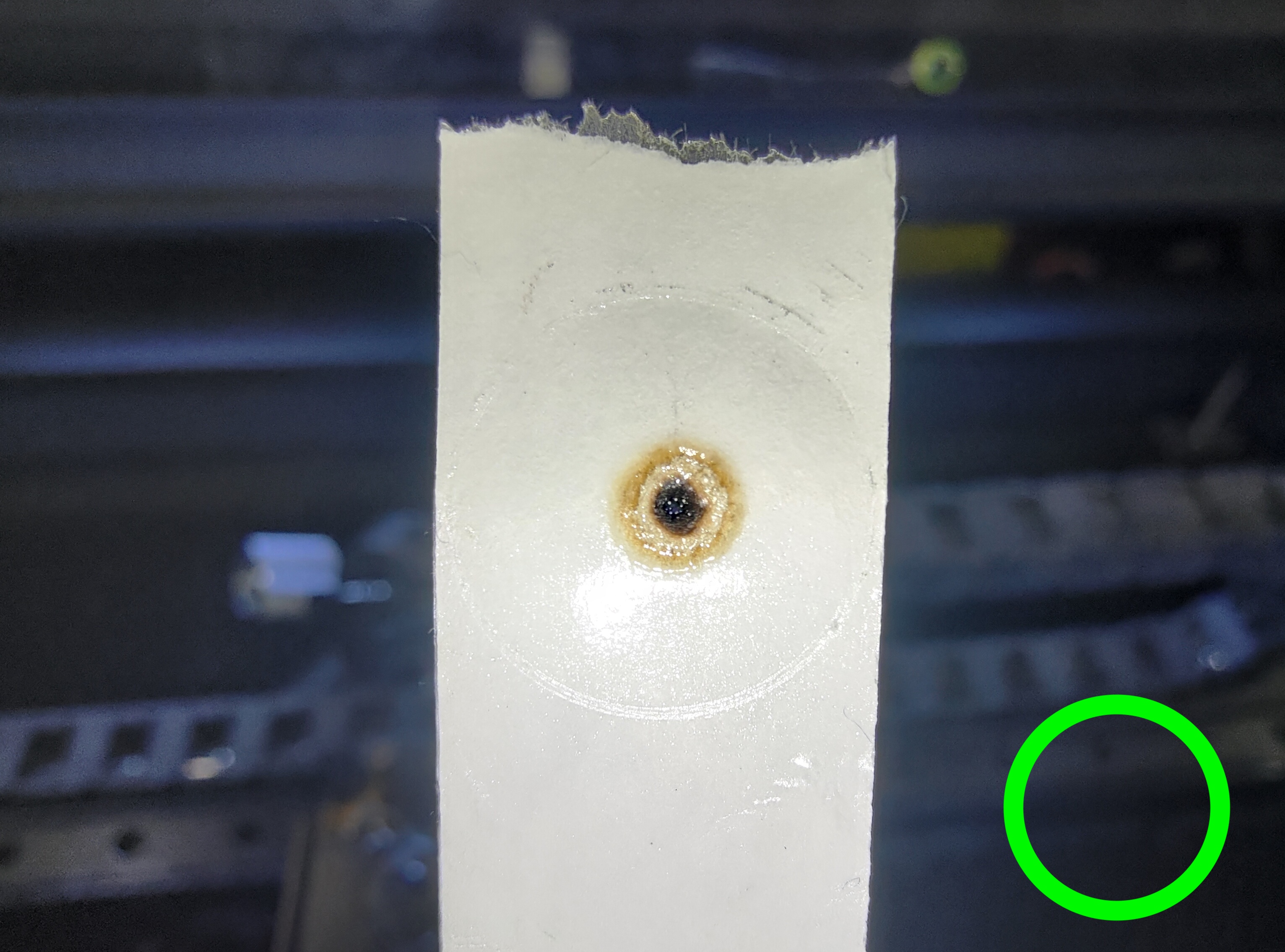

1. Posición central:

Si su punto está en el centro como en la foto de arriba, indica que su trayectoria vertical es buena, y puede pasar al paso 7.

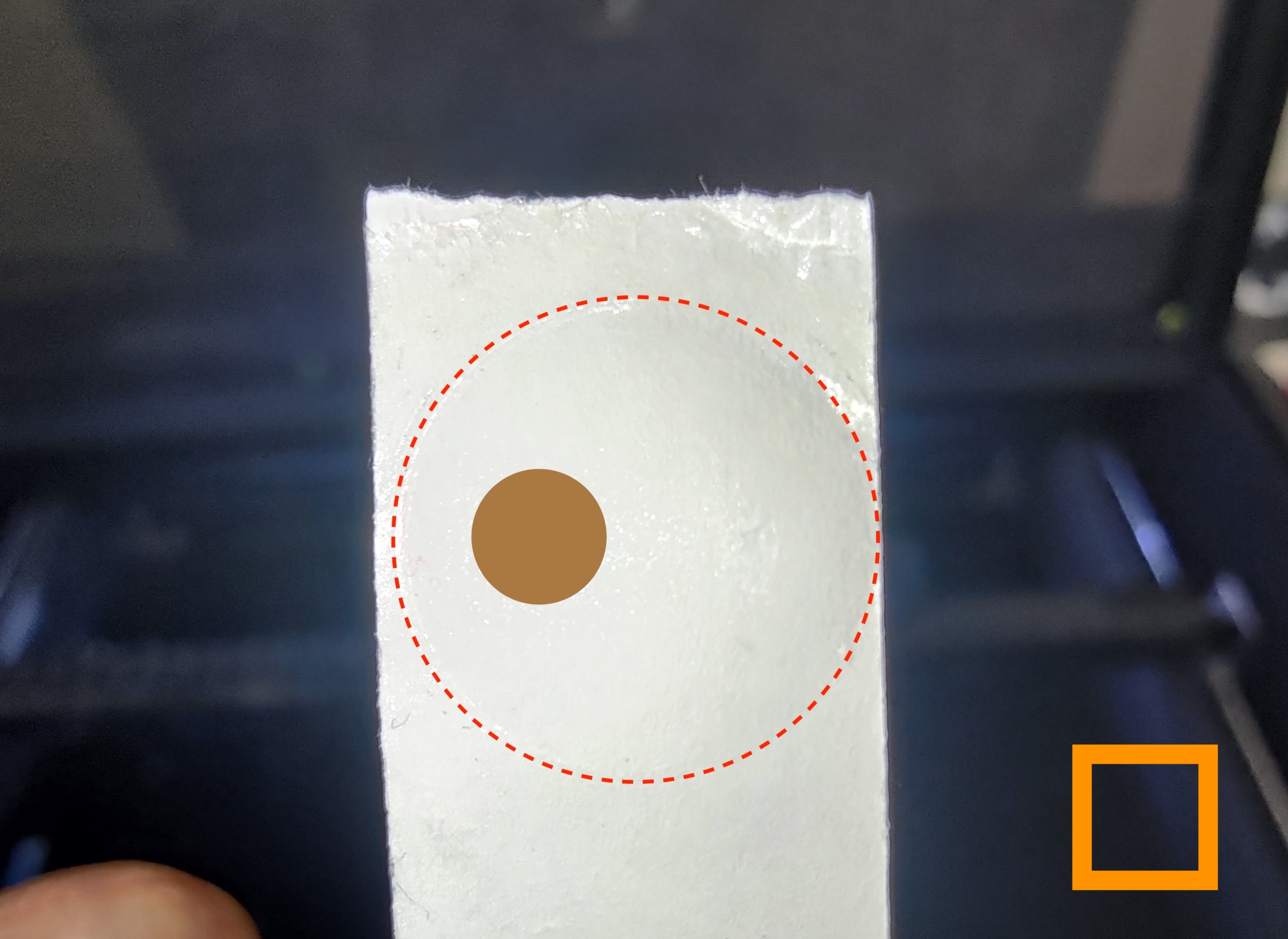

2. Posición izquierda:

Si su punto está a la izquierda como en la foto de arriba, indica que su trayectoria vertical necesita un ajuste.

Cómo ajustar:

Por favor, gire cada tornillo en el sentido de las agujas del reloj para levantar el soporte para formar un espacio en el medio y su punto debe moverse hacia la derecha.

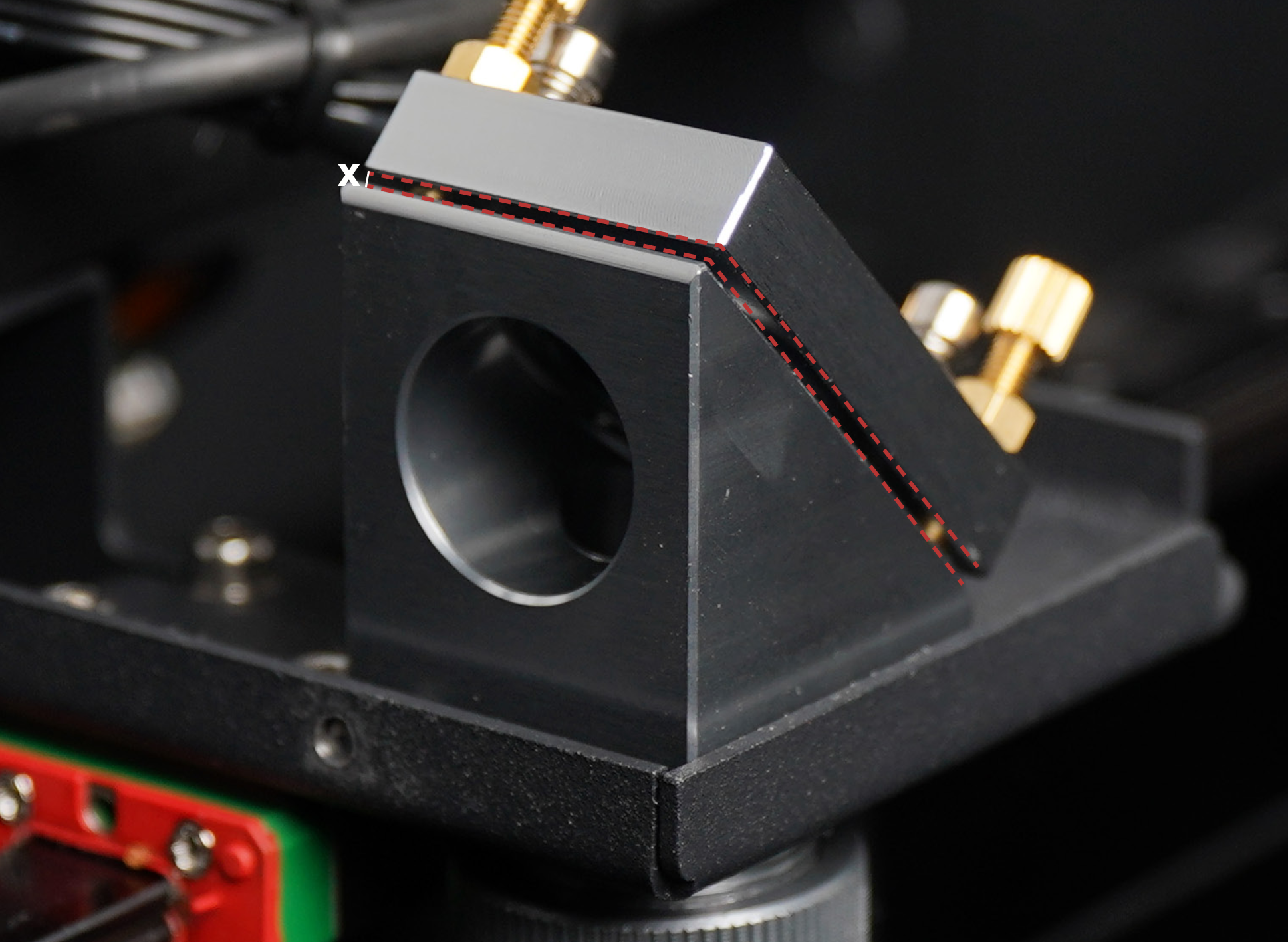

La brecha:

Después de girar los tornillos, aplica otra cinta y comprueba la nueva posición de tu punto de nuevo hasta que el punto esté en el centro y puedas pasar al siguiente paso.

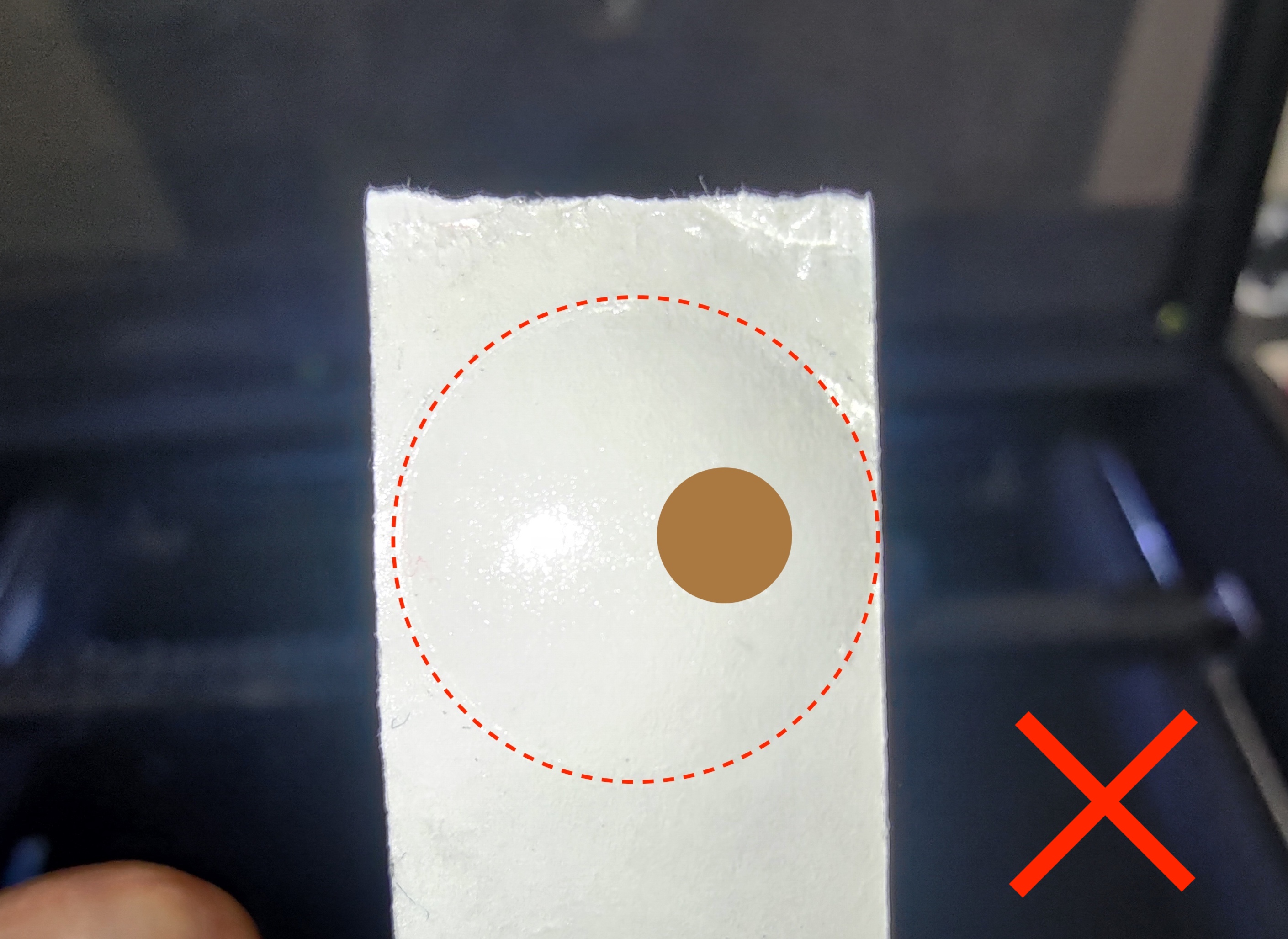

3. Posición derecha:

Si su punto está a la derecha como en la foto de arriba, indica que el ángulo de salida de su tubo láser es demasiado bajo y no es posible ajustarlo, por favor deténgase aquí y contacte con su distribuidor local para más ayuda.

----------------------------------------------------------------------------------------------------

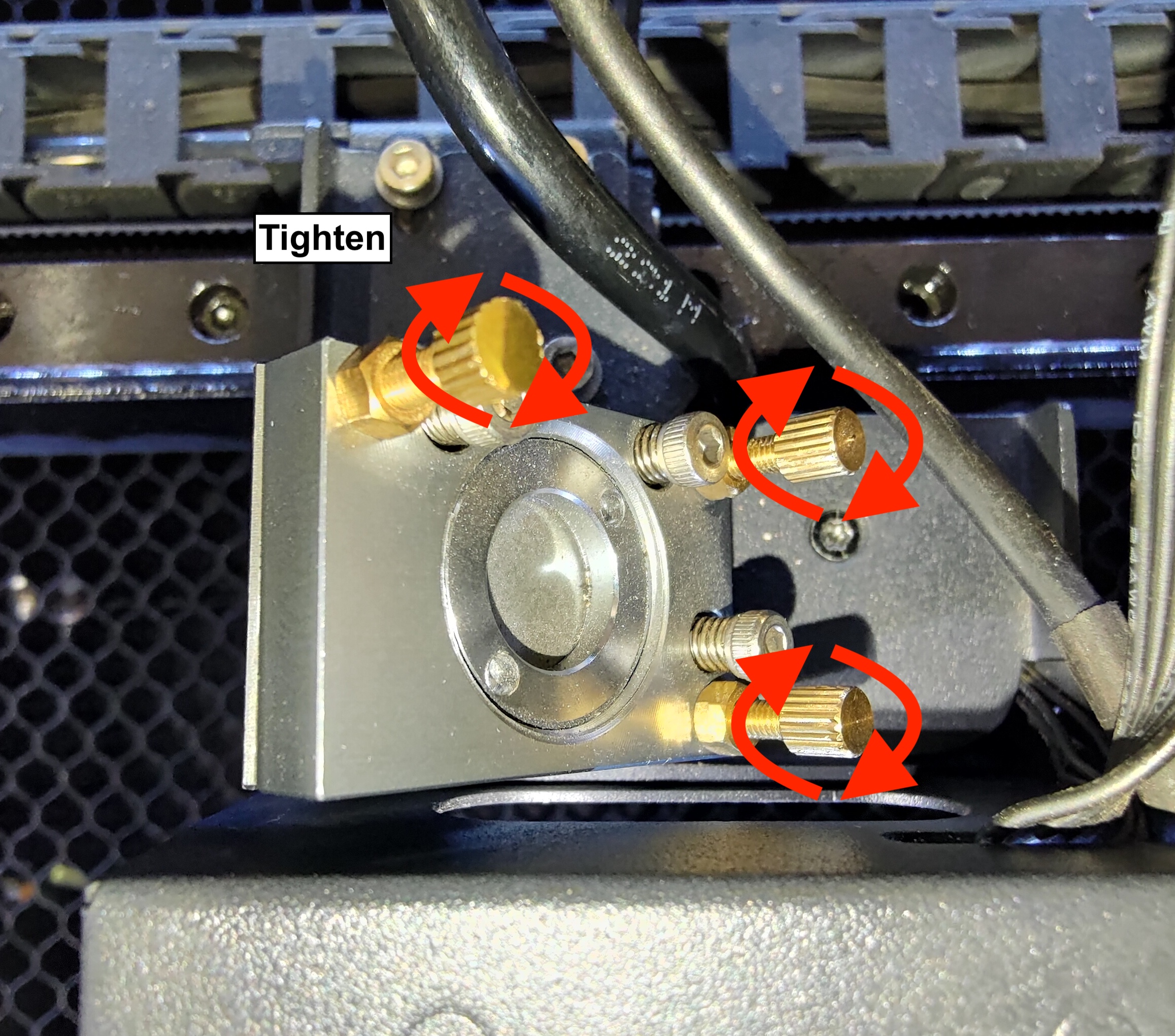

Paso 8 - Apriete todas las tuercas del tercer espejo:

Después del ajuste, apriete todas las tuercas para fijar la posición.

----------------------------------------------------------------------------------------------------

Paso 9 - Vuelva a instalar la lente de enfoque y la boquilla:

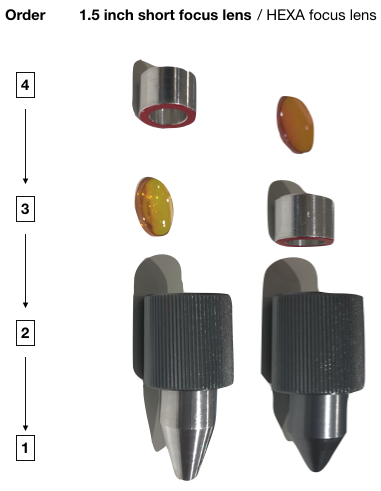

Por favor, refiérase a la foto de abajo para poner la lente y el soporte de la lente en el orden correcto.

Elija el orden correcto de su lente:

El de la izquierda es para el complemento de lente de 1,5" y el de la derecha es para la lente HEXA predeterminada.

(El lado curvo de la lente estará hacia arriba)

Después de colocar el objetivo y el soporte, apriete el anillo girándolo en sentido contrario a las agujas del reloj.

----------------------------------------------------------------------------------------------------

Paso 10 - Vuelva a instalar el escudo:

Vuelva a atornillar estos dos tornillos.

----------------------------------------------------------------------------------------------------

Paso 11 - Vuelva al proceso estándar de OPA:

Tenga en cuenta que esta instrucción no significa la finalización de su OPA.

Para continuar con el proceso de OPA, por favor regrese al Paso 9 del proceso estándar de OPA.

Puede encontrar el enlace al proceso estándar de OPA aquí: 4-8 Alineación de la Ruta Óptica.

----------------------------------------------------------------------------------------------------

#FIN
