La trayectoria óptica debe comprobarse cada mes y realinearse si es necesario.
Señales de una trayectoria óptica desalineada：.
No es capaz de cortar a través de los materiales utilizando la tasa de potencia por defecto y la velocidad en Beam Studio.
Tener malos resultados de grabado que los patrones de grabado en un área determinada será más claro o más profundo que otras áreas, o cada vez más claro o más profundo en una dirección determinada.
La sección cortada en el material no es vertical después del corte.
Por favor, siga los siguientes pasos para comprobar la trayectoria óptica y realinearla si es necesario:
Paso 1 - Preparación de la herramienta:
Incluido en la caja de accesorios：
1｜Llave hexagonal de 2,5 mm
2｜Destornillador Torx
3｜Llave de doble cabeza
4｜Cinta adhesiva de doble cara

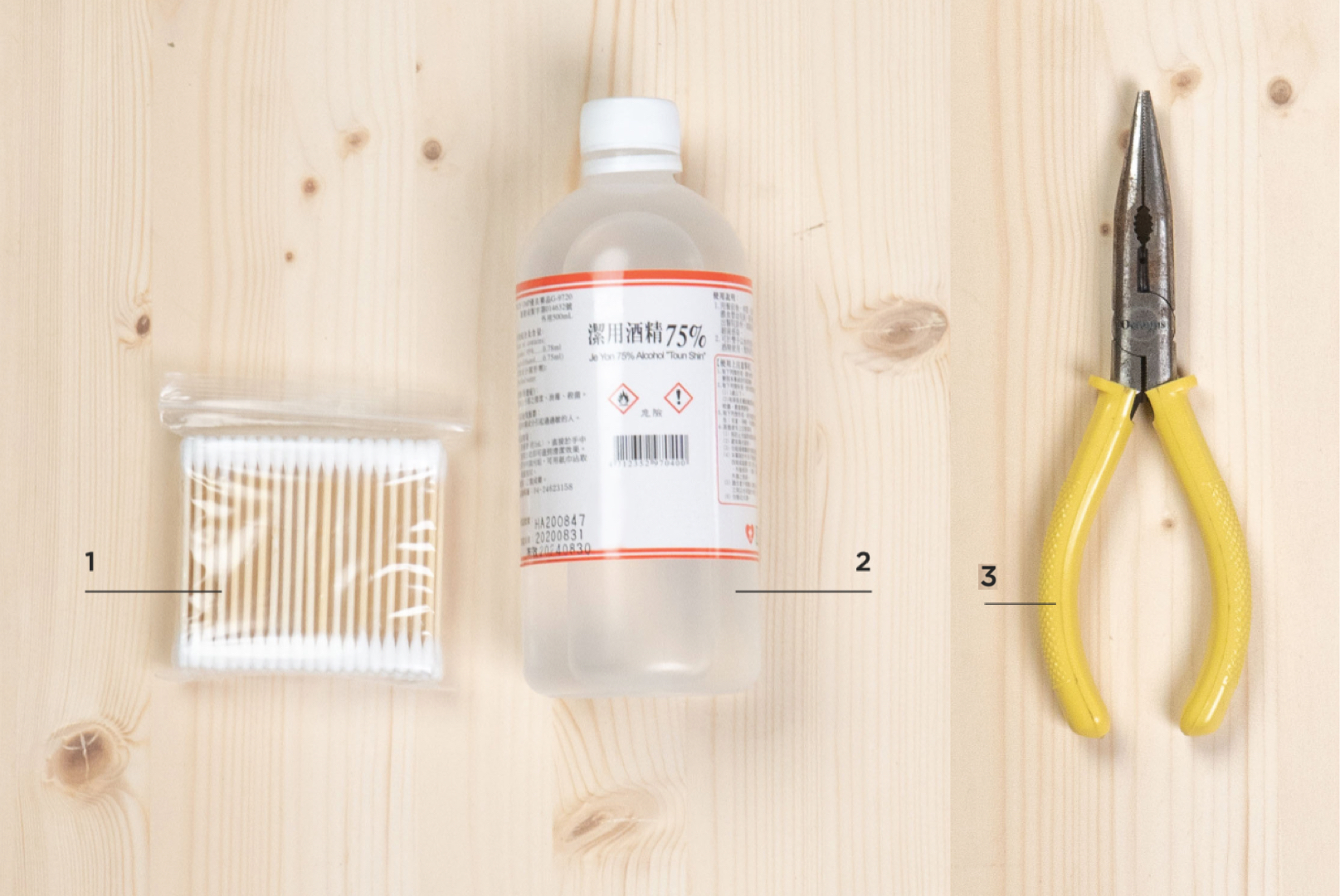

Prepárelo usted mismo：
1｜Hisopos de algodón
2｜Sanitizer spray / Alcohol spray
3｜Alicates
----------------------------------------------------------------------------------------------------
Paso 2 - Aprende a hacer un pulso:
A. Encienda la máquina.
B. Cierre la tapa.
C. Entre en modo Maintain y espere a que el proceso de homing termine.

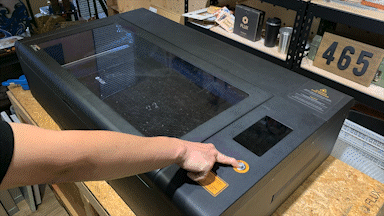

D. Busque el botón de Pulso.
E. Una pulsación = un pulso, dos pulsaciones = dos pulsos, y así sucesivamente.
#Siempre haga pulsos cuando la tapa de la puerta esté cerrada.
----------------------------------------------------------------------------------------------------

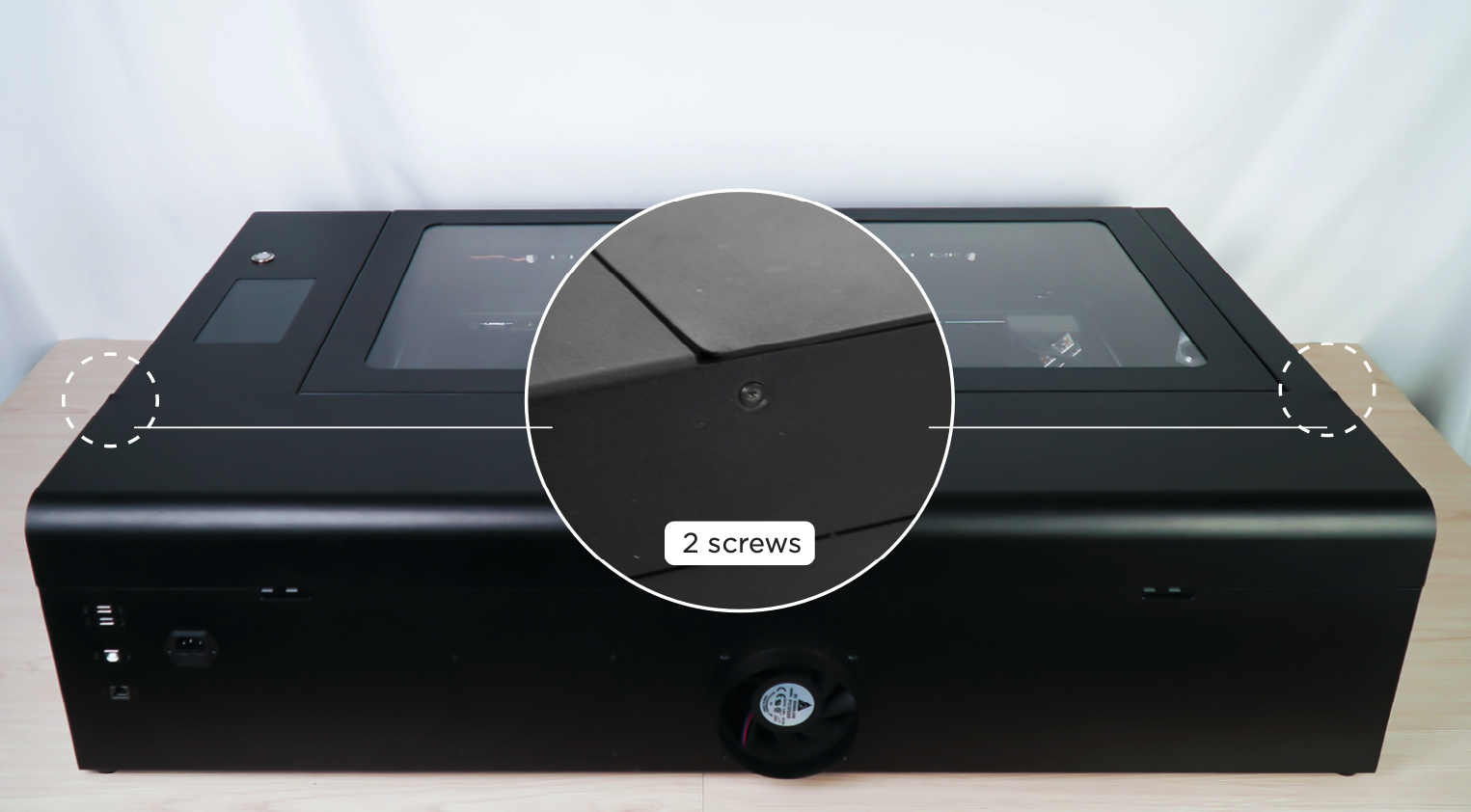

Paso 3 - Abra la tapa trasera de la HEXA:
Utilice el destornillador Torx para desenroscar estos dos tornillos en los lados de la máquina, y la cubierta posterior se puede abrir después.
----------------------------------------------------------------------------------------------------
Paso 4 - Conozca las ubicaciones
Familiarícese con las ubicaciones:
- Primer espejo reflector
- Segundo espejo reflectante
- Tercer espejo reflector
- 7 ubicaciones de la cama a las que se moverá el cabezal láser durante la comprobación.
----------------------------------------------------------------------------------------------------
Paso 5 - Limpie todos los espejos y lentes de enfoque:
Por favor, siga las instrucciones del siguiente enlace para limpiar todos los espejos y lentes.
4-6 Limpieza de espejos y lentes
----------------------------------------------------------------------------------------------------
Paso 6 - Compruebe el punto láser en el primer espejo:
Este paso es para comprobar si el tubo láser y la máquina están en buenas condiciones.
Vista general del paso:
----------------------------------------------------------------------------------------------------

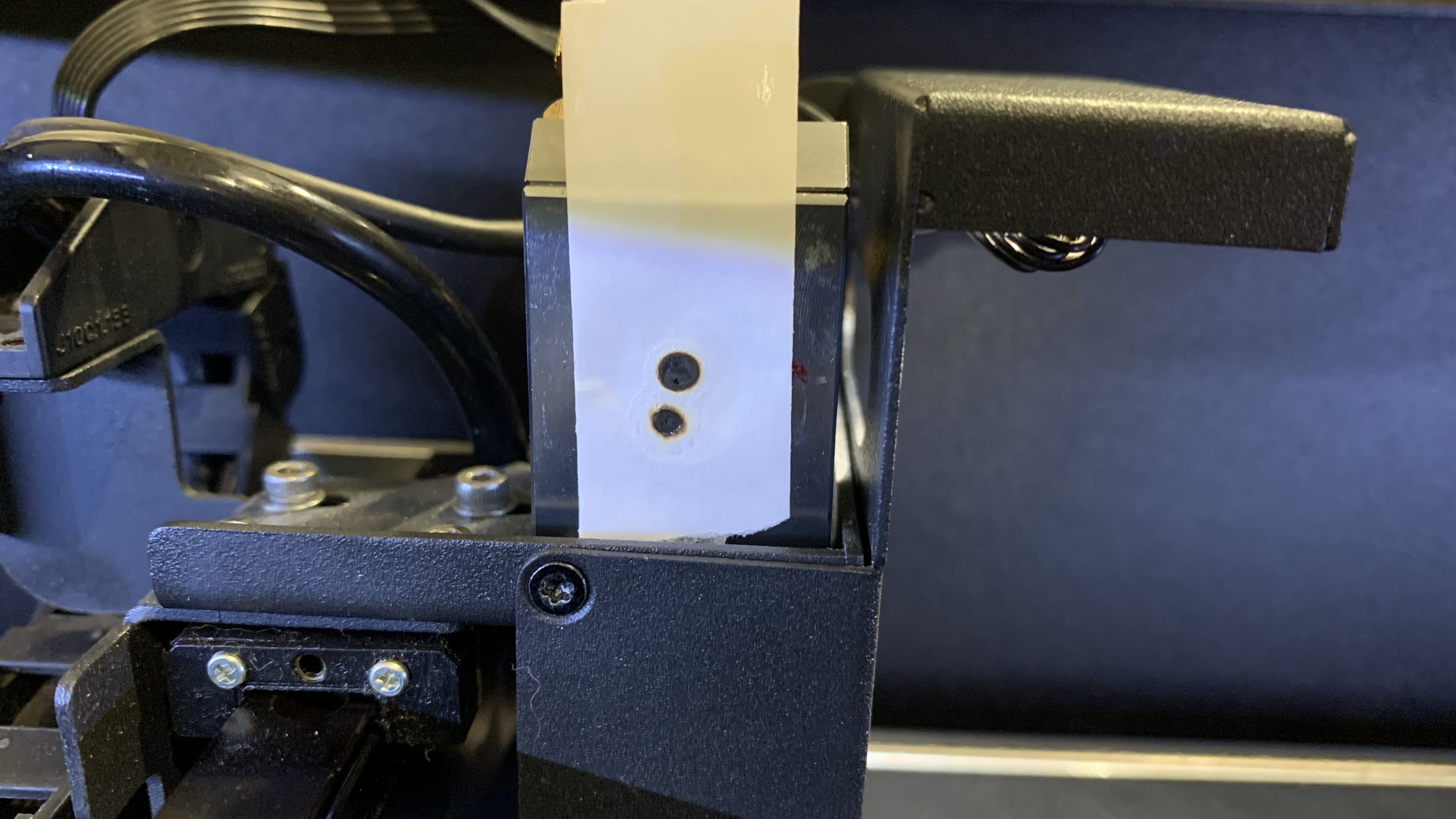

Paso 6-1 - Poner Cinta y Hacer Pulsos:

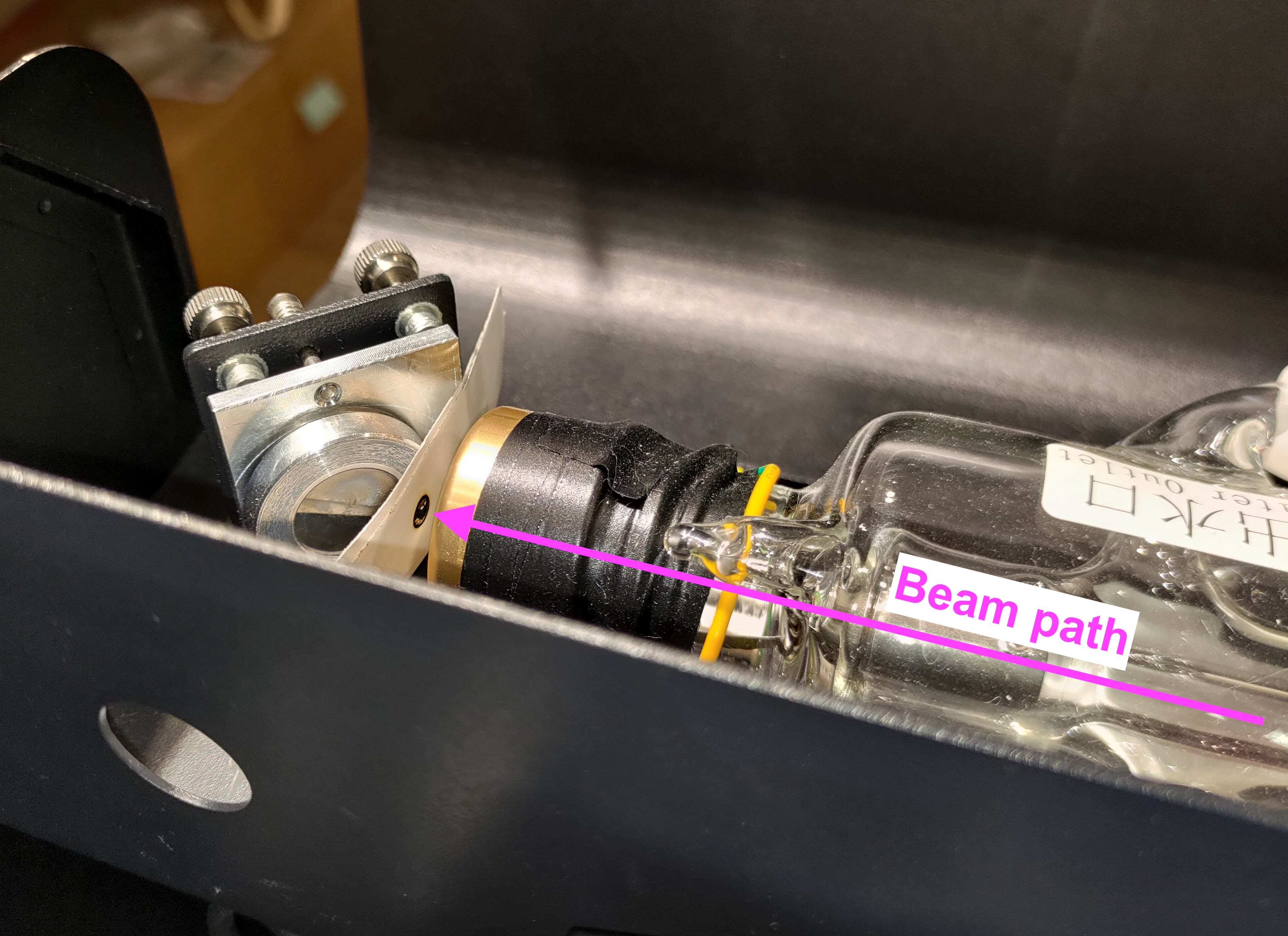

Ponga una cinta de doble cara de dos capas en el 1er espejo, cierre la tapa trasera y haga cinco pulsosn
----------------------------------------------------------------------------------------------------
Paso 6-2 - Compruebe la forma del punto en la cinta:

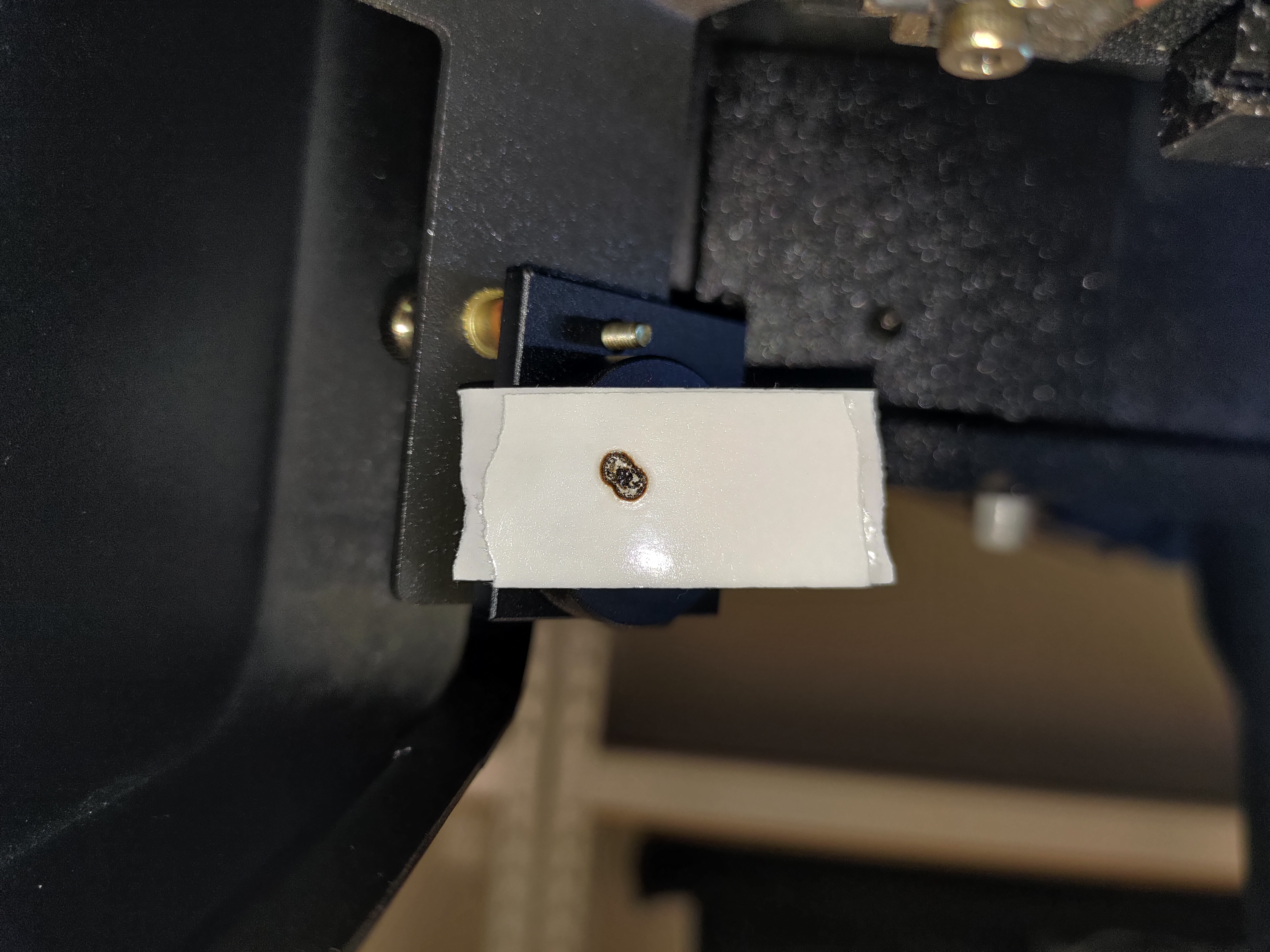

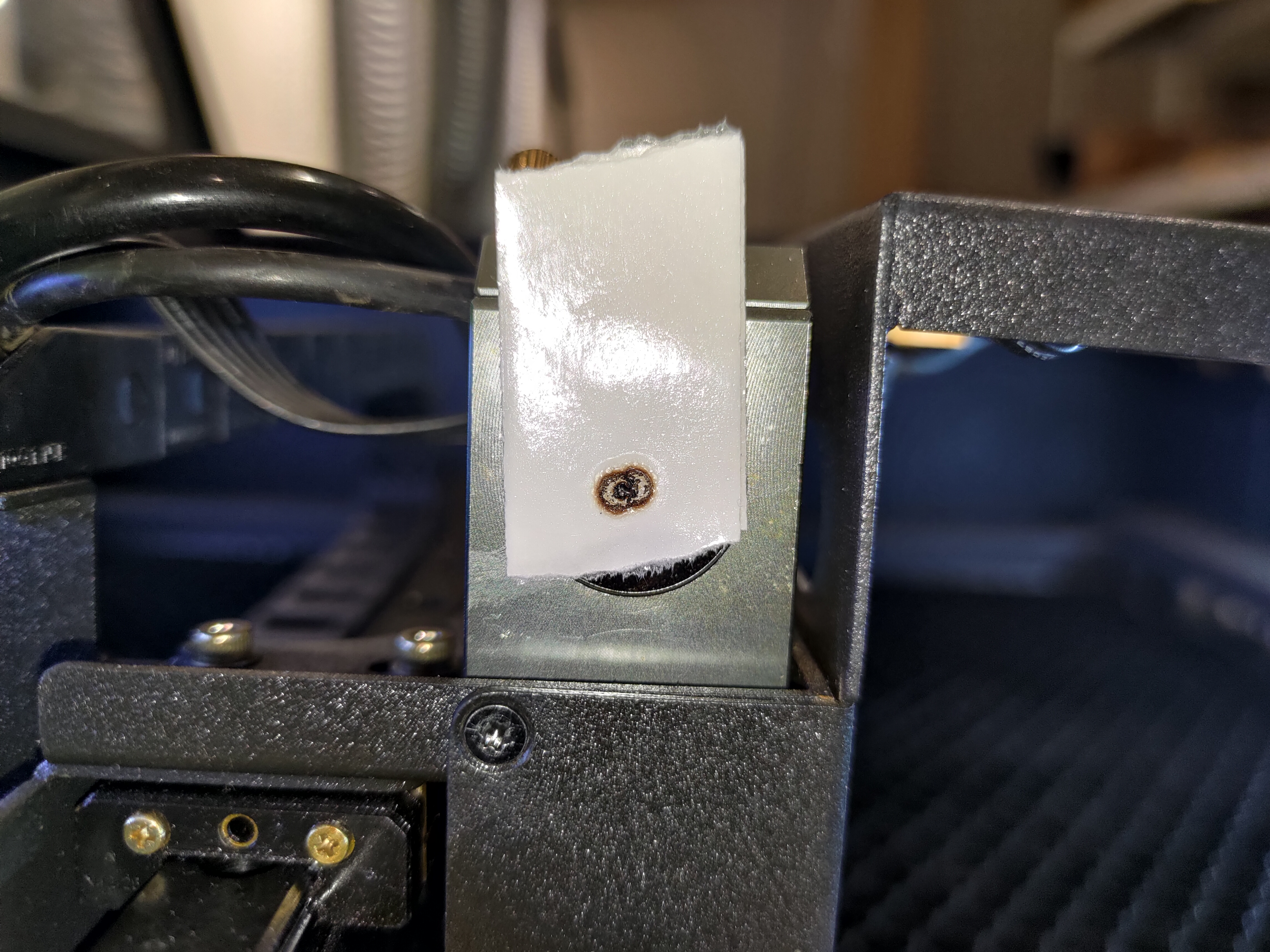

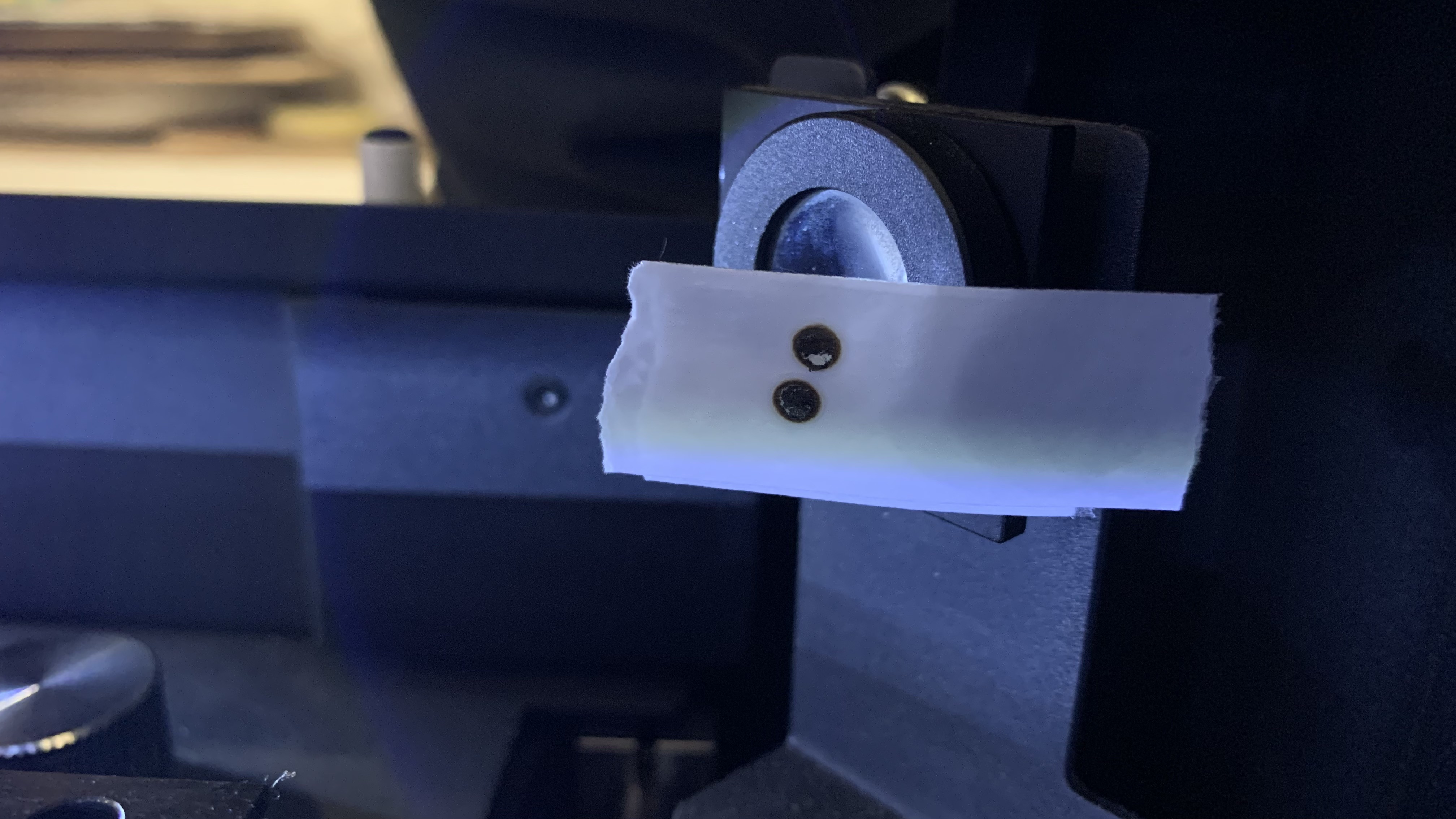

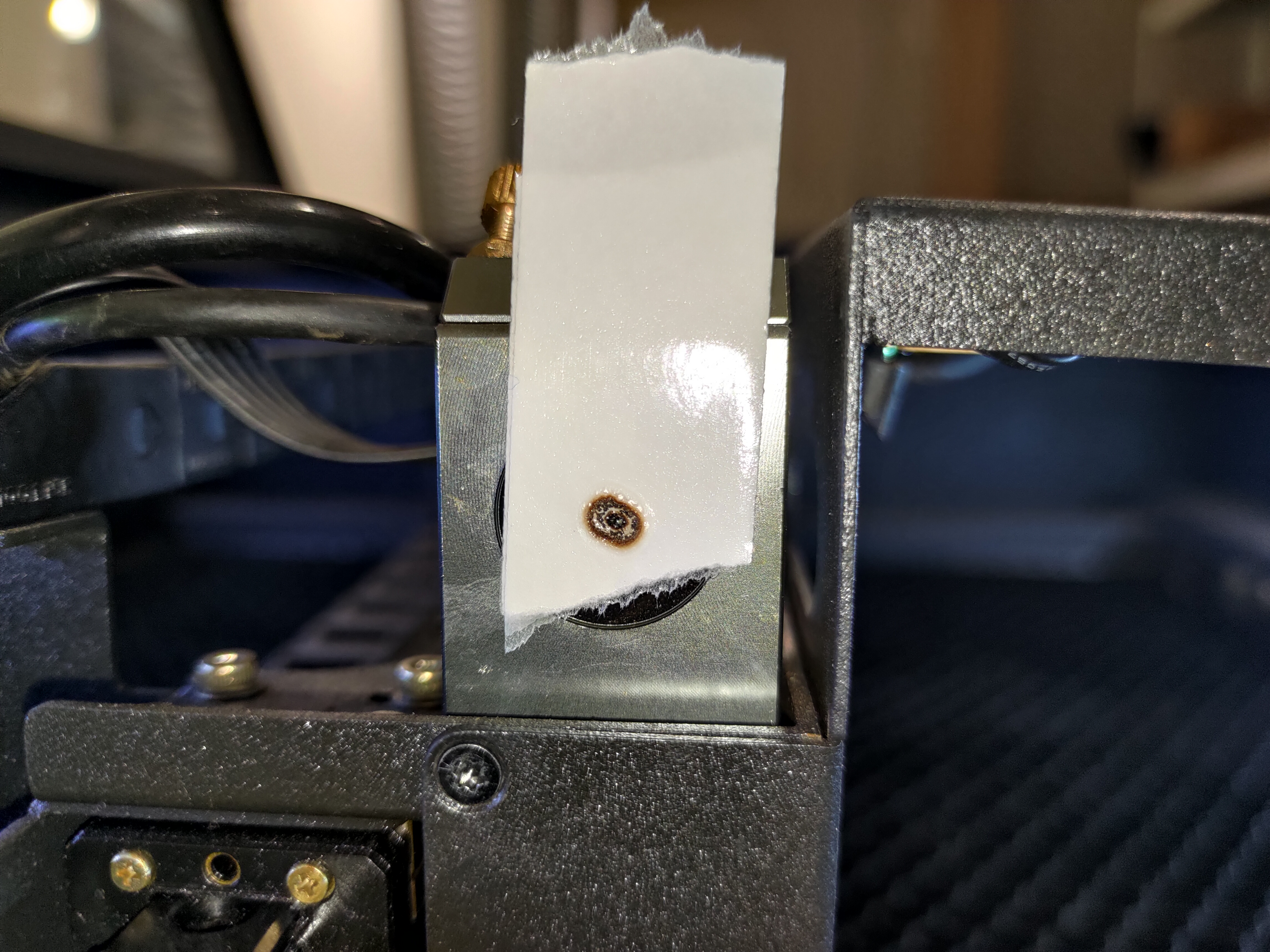

Es bueno que la forma sea lo más redonda posible, y que el primer trozo de cinta de doble cara de delante esté quemado.

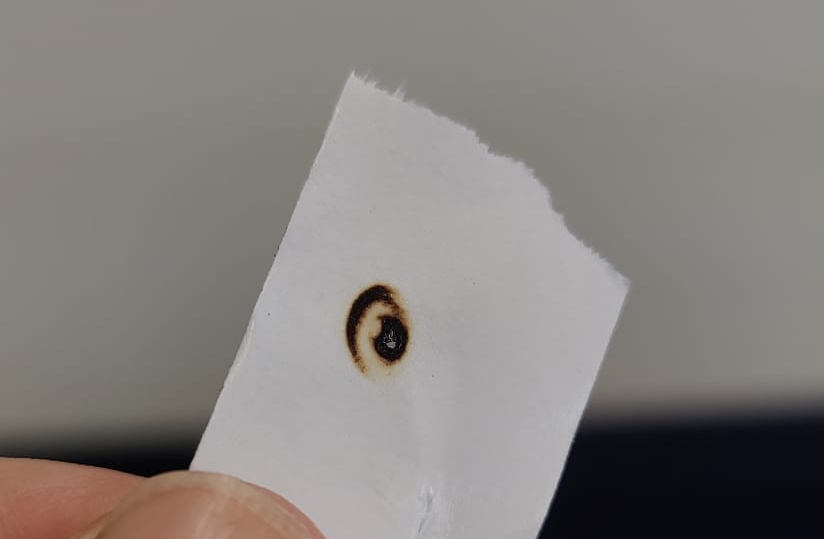

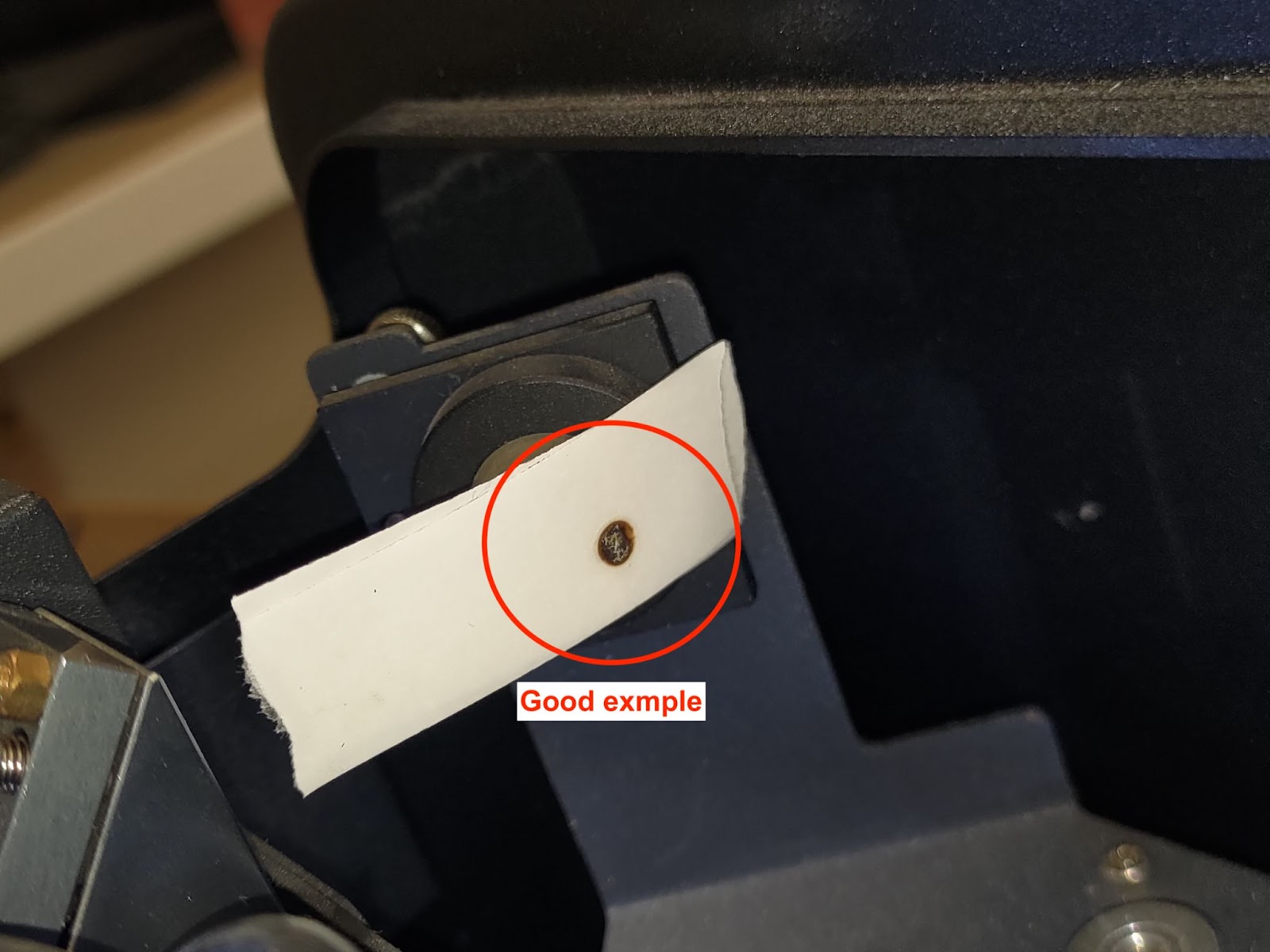

Buen ejemplo:

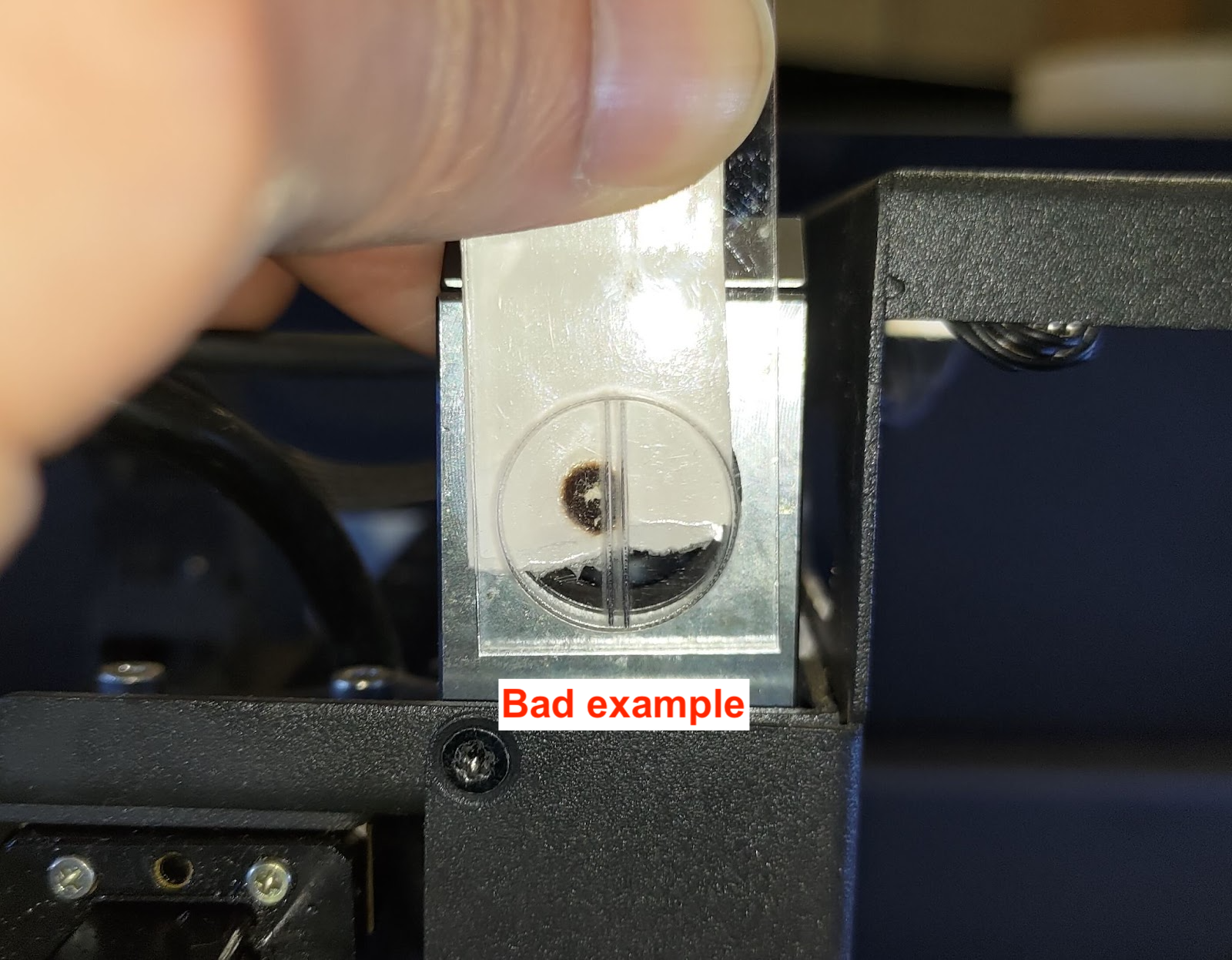

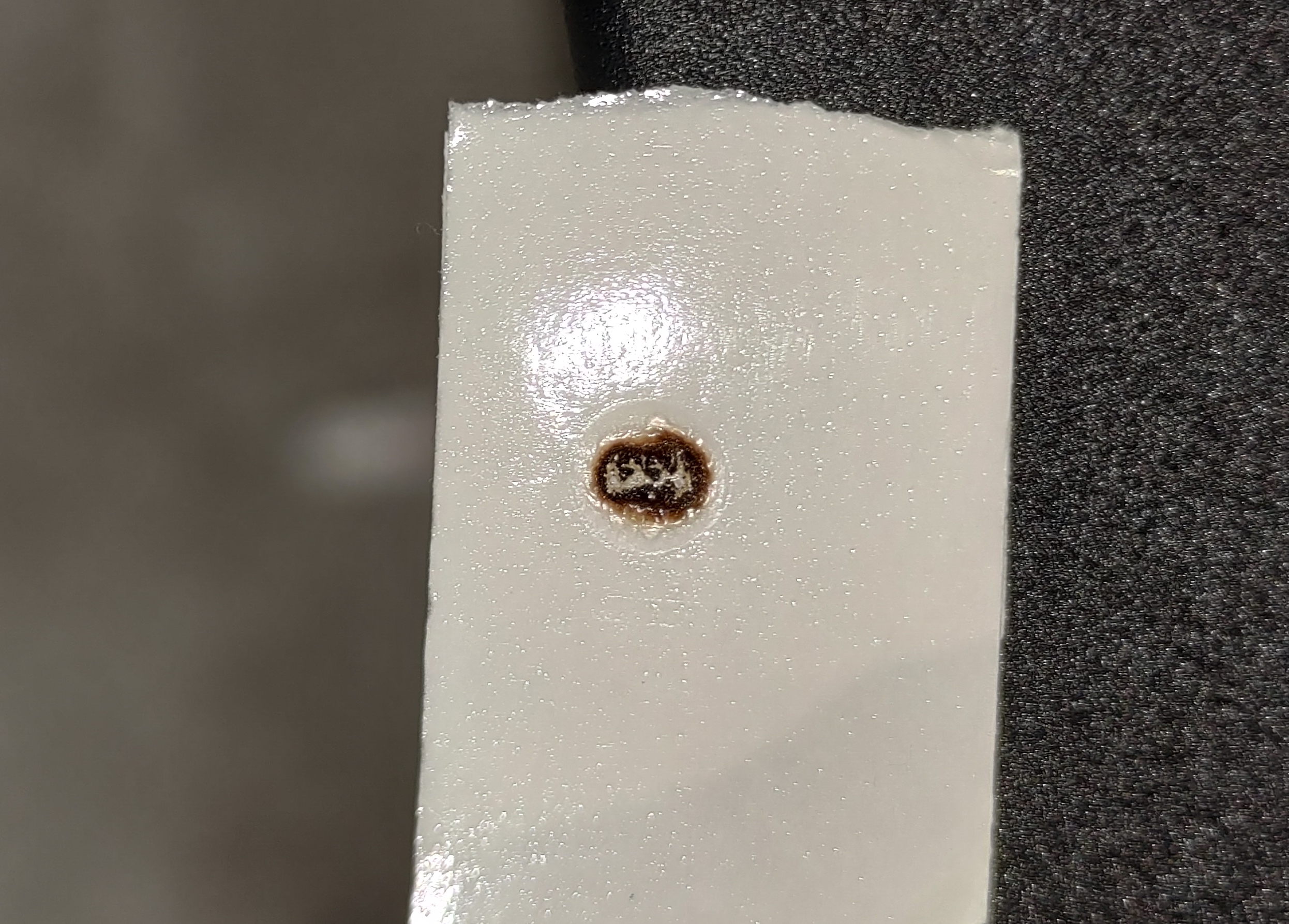

Mal ejemplo:
Paso 6-3 - Recoger la 1ª cinta de espejo:
Coloque la 1ª cinta espejo en un papel. Anote la posición y el número de pulsos como en la foto de abajo.
----------------------------------------------------------------------------------------------------
Paso 6-4 - Resolución de problemas e informes:
Si su punto no es redondo, no es fuerte, o similar a los malos ejemplos anteriores, aumente la tasa de potencia a x2.0 y vea si mejora:
Si el punto se vuelve más fuerte, esto indica que el tubo láser podría haber declinado, aún puede terminar el proceso OPA con una tasa de potencia incrementada, o puede contactar a su distribuidor local indicando que el tubo podría haber declinado.
Si el punto no se vuelve más fuerte o sigue teniendo una forma extraña, póngase en contacto con su distribuidor local para obtener más ayuda.
(Por favor, comparta la foto del resultado de su pulso en el 1er espejo con su revendedor).
----------------------------------------------------------------------------------------------------
Paso 7 - Compruebe la trayectoria del 1º al 2º espejo:
Este paso es para comprobar si la trayectoria está alineada desde el 1er espejo al 2º espejo.
Vista general del paso:
----------------------------------------------------------------------------------------------------
Paso 7-1 - Crear el Primer Punto para la Posición Superior Izquierda:
Coloque una cinta de dos capas en el 2º espejo y mueva el cabezal a la esquina superior izquierda.
Haga tres pulsaciones para crear el primer punto.
----------------------------------------------------------------------------------------------------
Paso 7-2 - Crear el Segundo Punto para la Posición Inferior Izquierda:
Mantenga la misma cinta en el 2do espejo y mueva el cabezal a la esquina inferior izquierda.
Haga tres pulsaciones para crear el segundo punto.
Si no hay punto en la posición inferior izquierda, indica que la trayectoria está desalineada dramáticamente.
Mueva el cabezal a la posición central izquierda e intente crear un punto en la parte central izquierda.
----------------------------------------------------------------------------------------------------
Paso 7-3 - Compruebe si el primer y el segundo punto se solapan

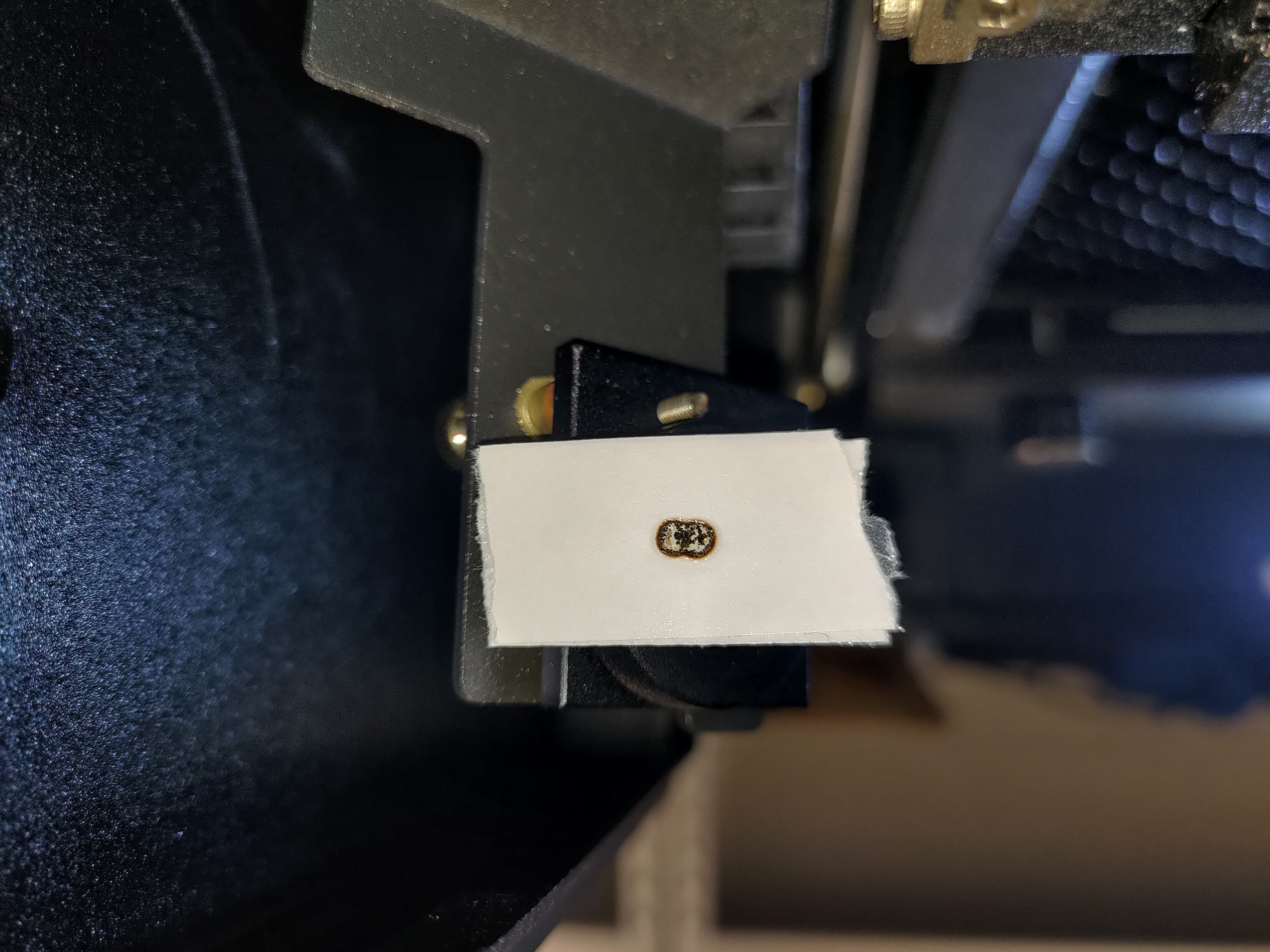

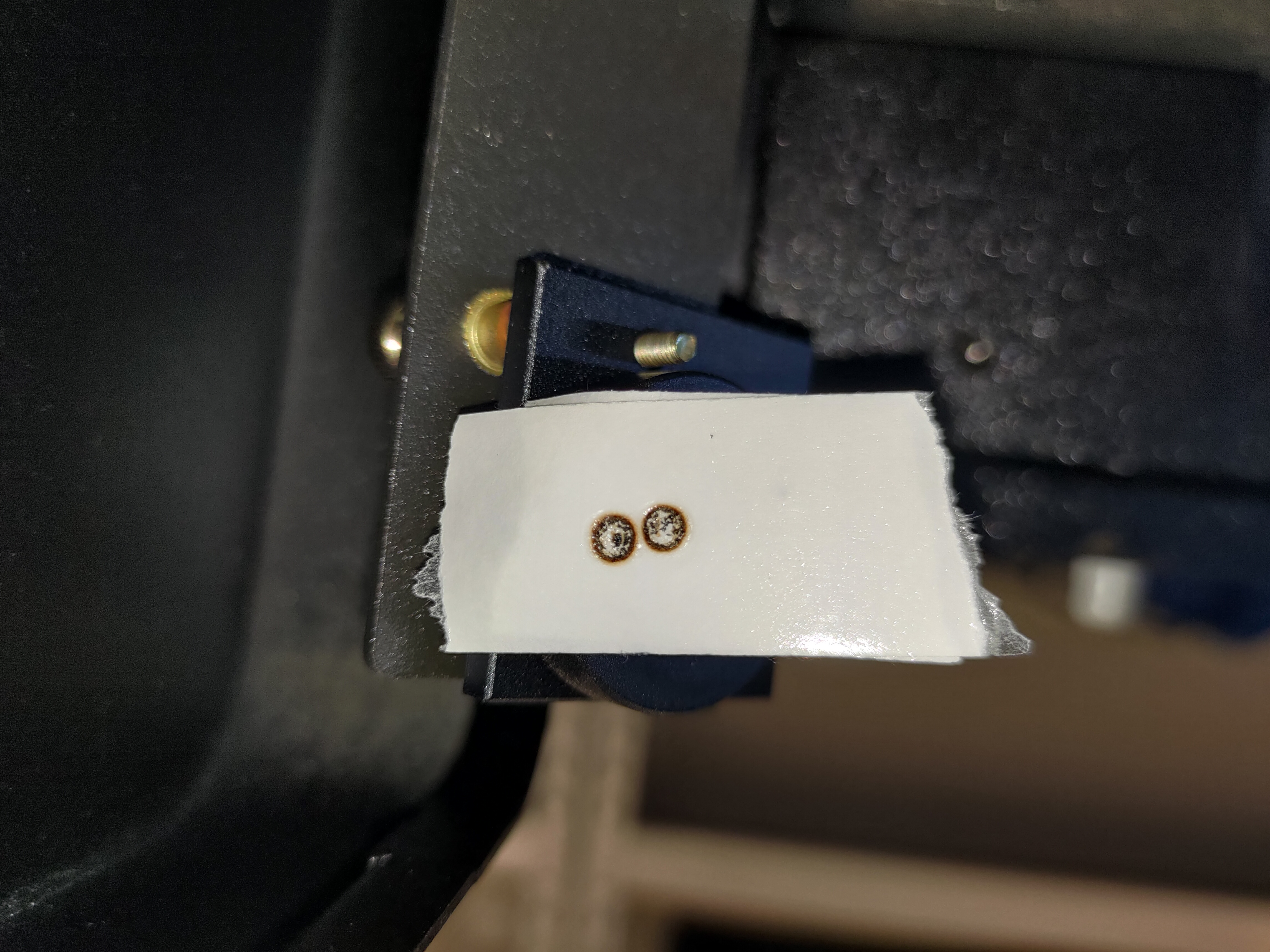

Si sus puntos se superponen perfectamente, como en la foto de ejemplo, esto indica que la trayectoria está alineada correctamente.
Puede pasar al Paso 7-5.

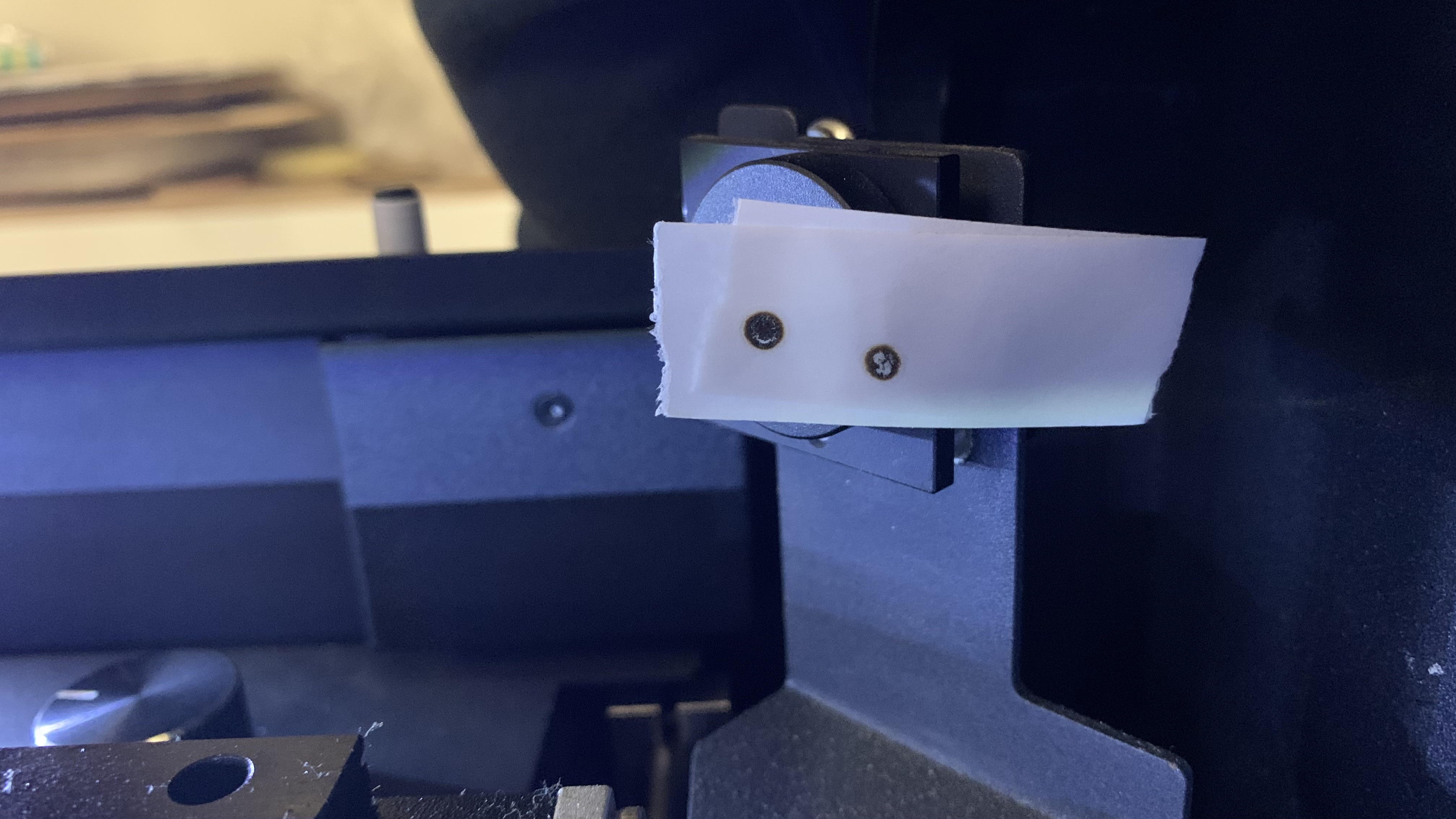

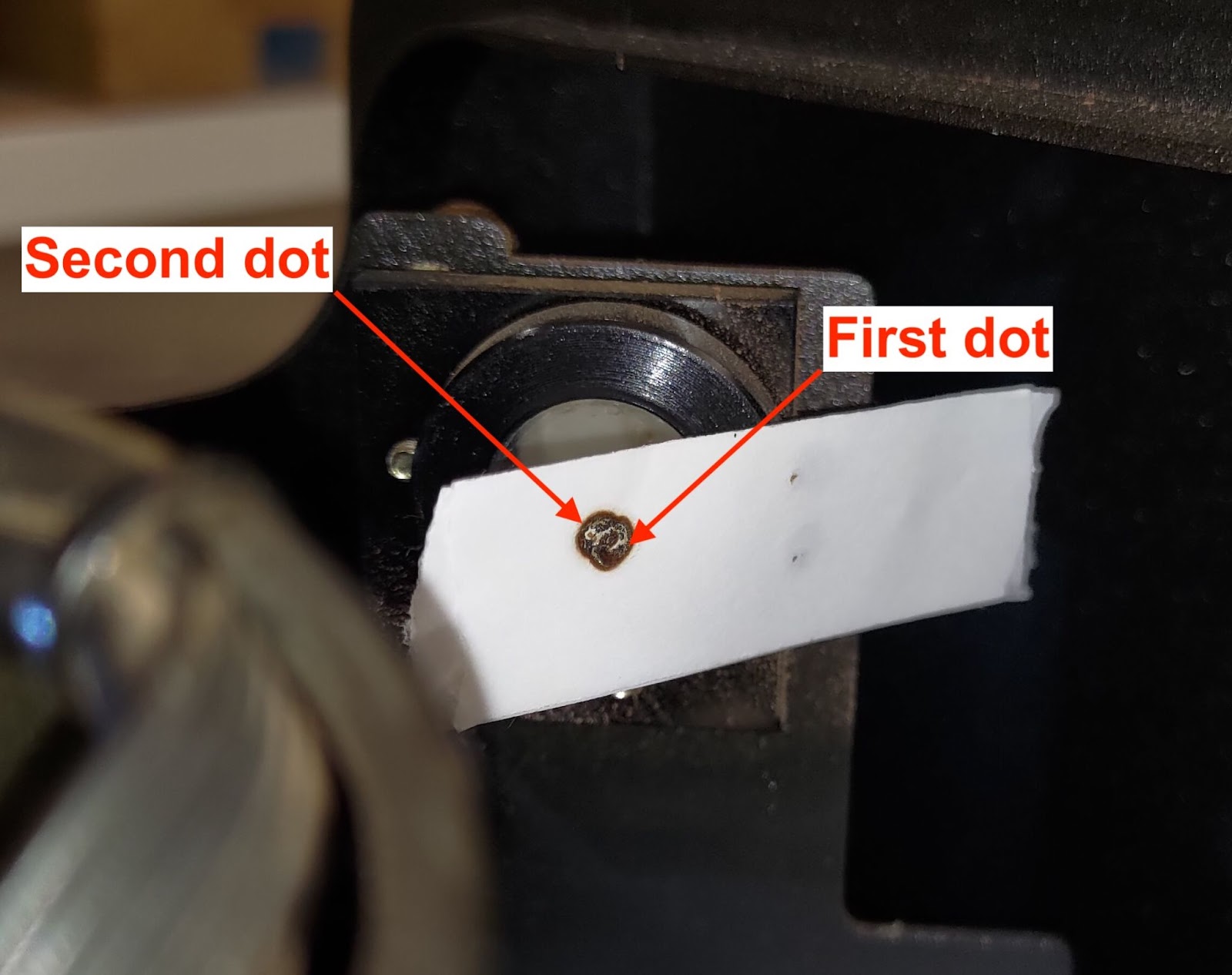

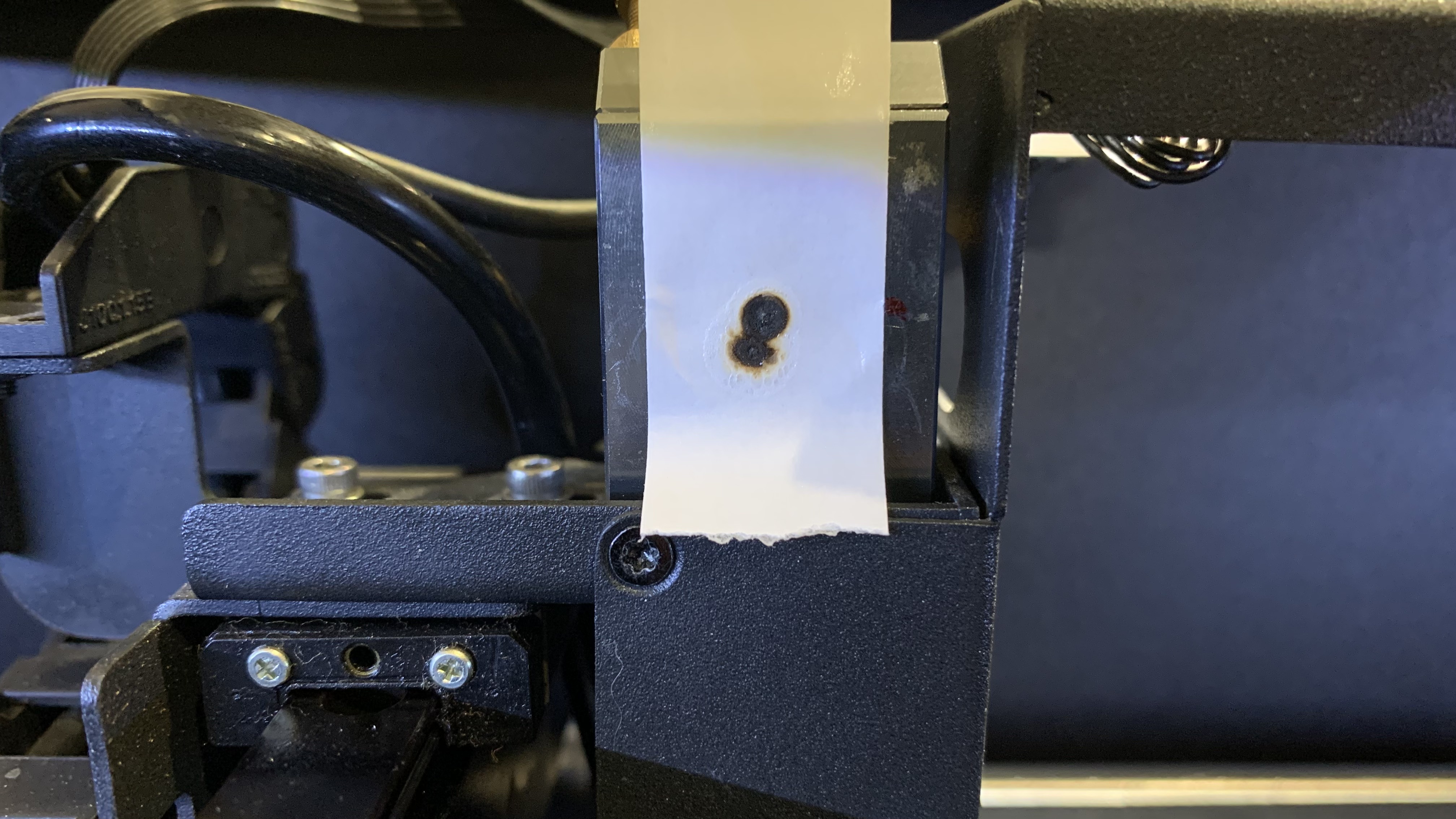

Si no se solapan, como en los malos ejemplos de abajo, indica que desde el 1er espejo hasta el 2º espejo, la trayectoria óptica está desalineada, y hay que ajustar el 1er espejo.
Buen ejemplo:
Mal ejemplo:
----------------------------------------------------------------------------------------------------
Paso 7-4 - Alinear la trayectoria del 1er espejo al 2º espejo:
Este paso le enseñará cómo alinear la trayectoria del 1er espejo al 2do espejo ajustando los tornillos en el 1er espejo.

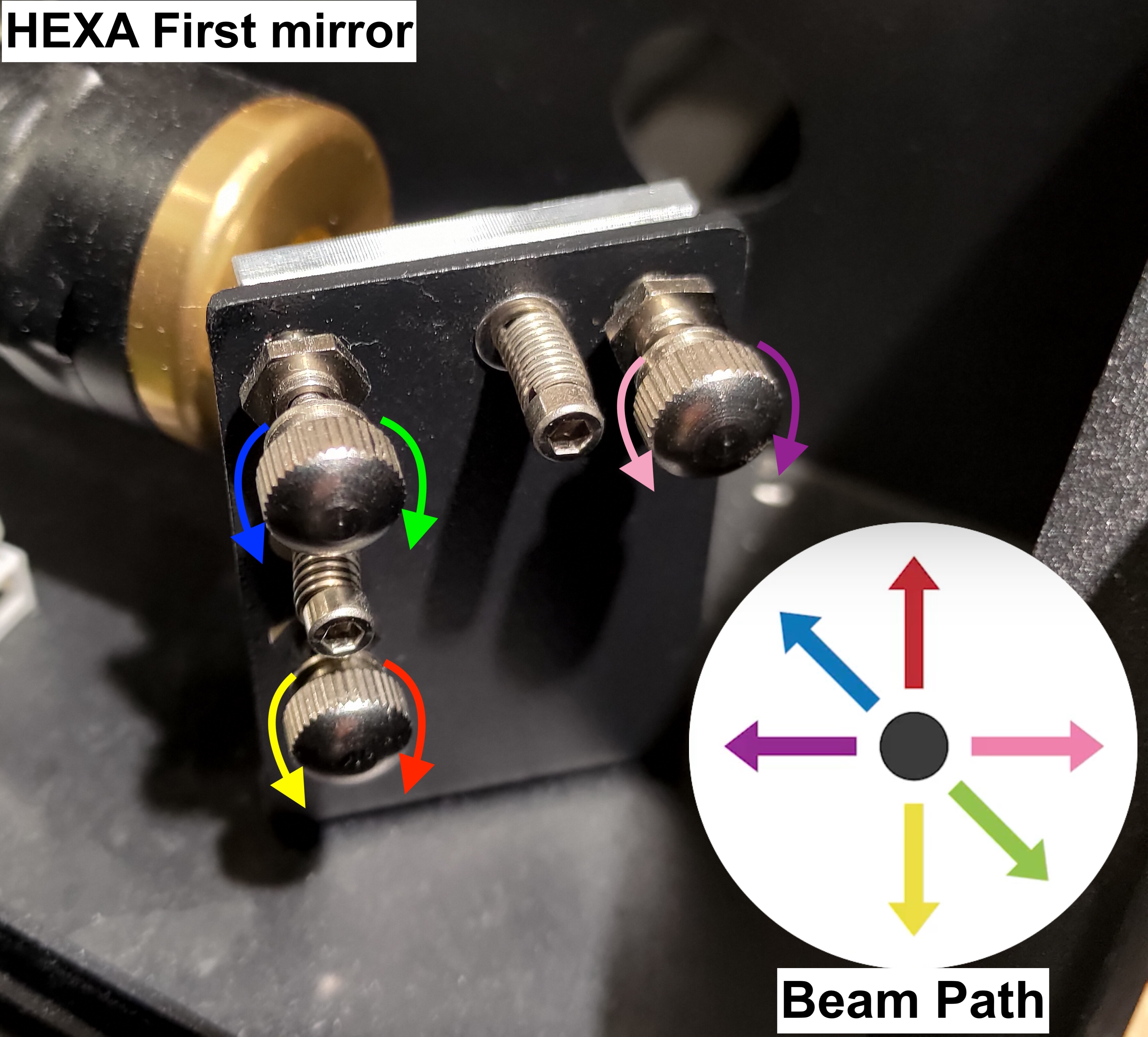

Hay tres tornillos en el 1er espejo, y girándolos en sentido horario o antihorario cambiará la trayectoria del haz, lo que significa que la posición del segundo punto cambiará.
Tenga en cuenta que cada vez que ajuste el tornillo, la trayectoria puede cambiar. Para garantizar la precisión, se recomienda retirar la cinta antigua con los puntos anteriores y utilizar una nueva cinta de dos capas para confirmar si los nuevos puntos se superponen.
<----------------------------------------------------------------------------------------------------
Paso 7-4-1 - Apunte al tornillo que será ajustado:
Determine la posición de su segundo punto y apunte al tornillo y su dirección de rotación.

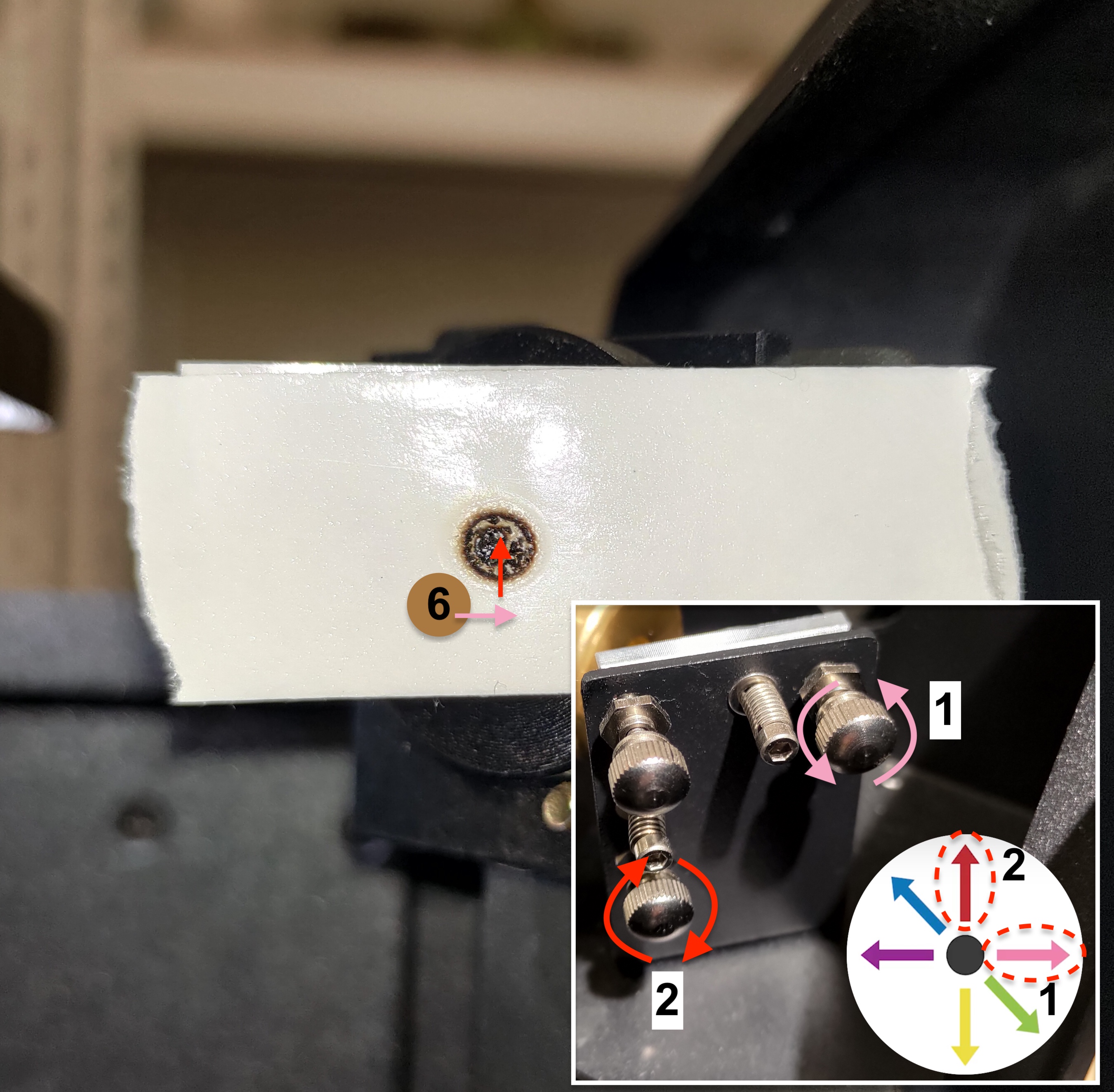

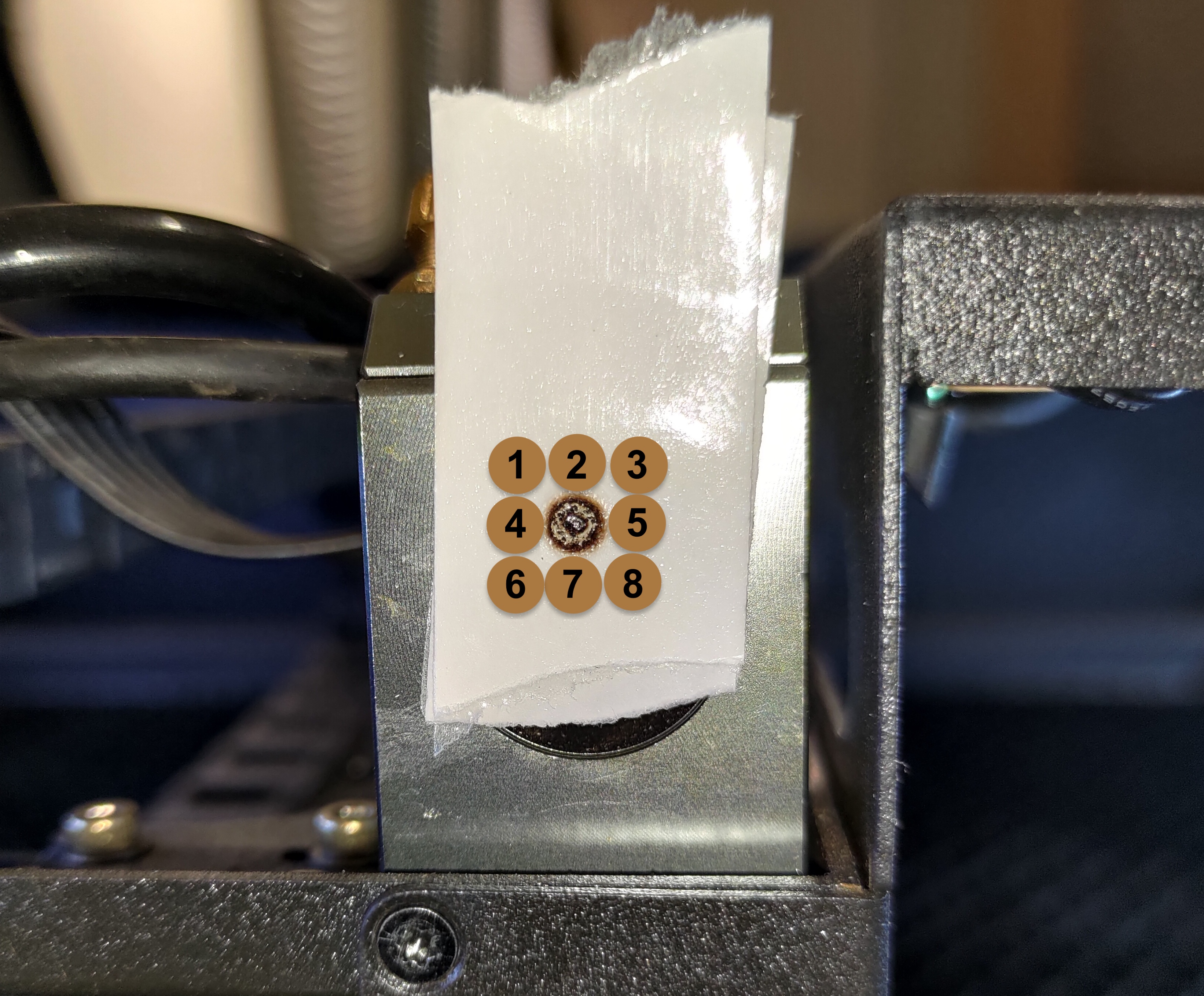

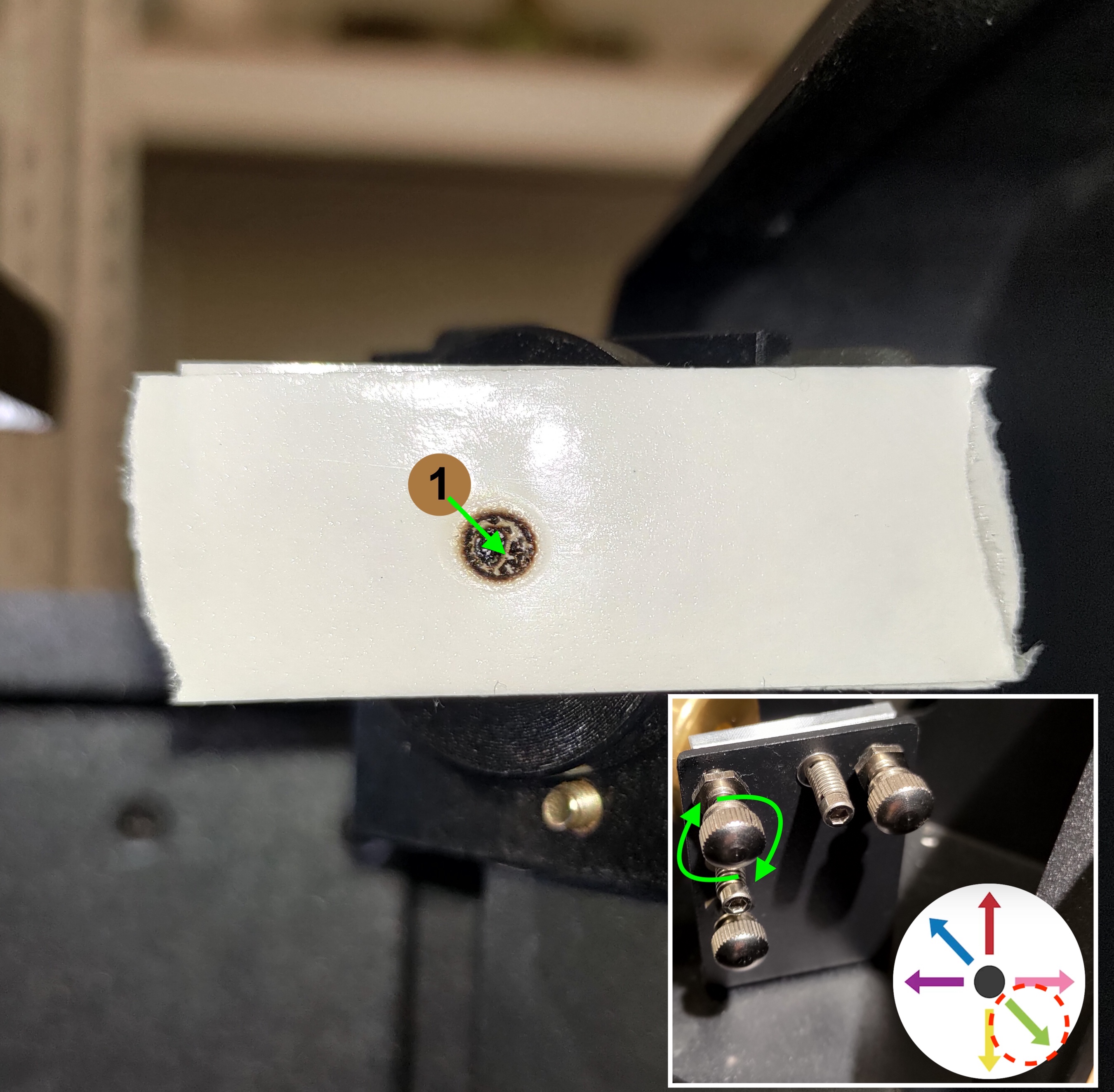

Por favor, vea la foto de abajo y encuentre el número que es similar a la posición de su segundo punto:
Antes de ajustar el tornillo, por favor, aprenda cómo aflojar correctamente la tuerca:

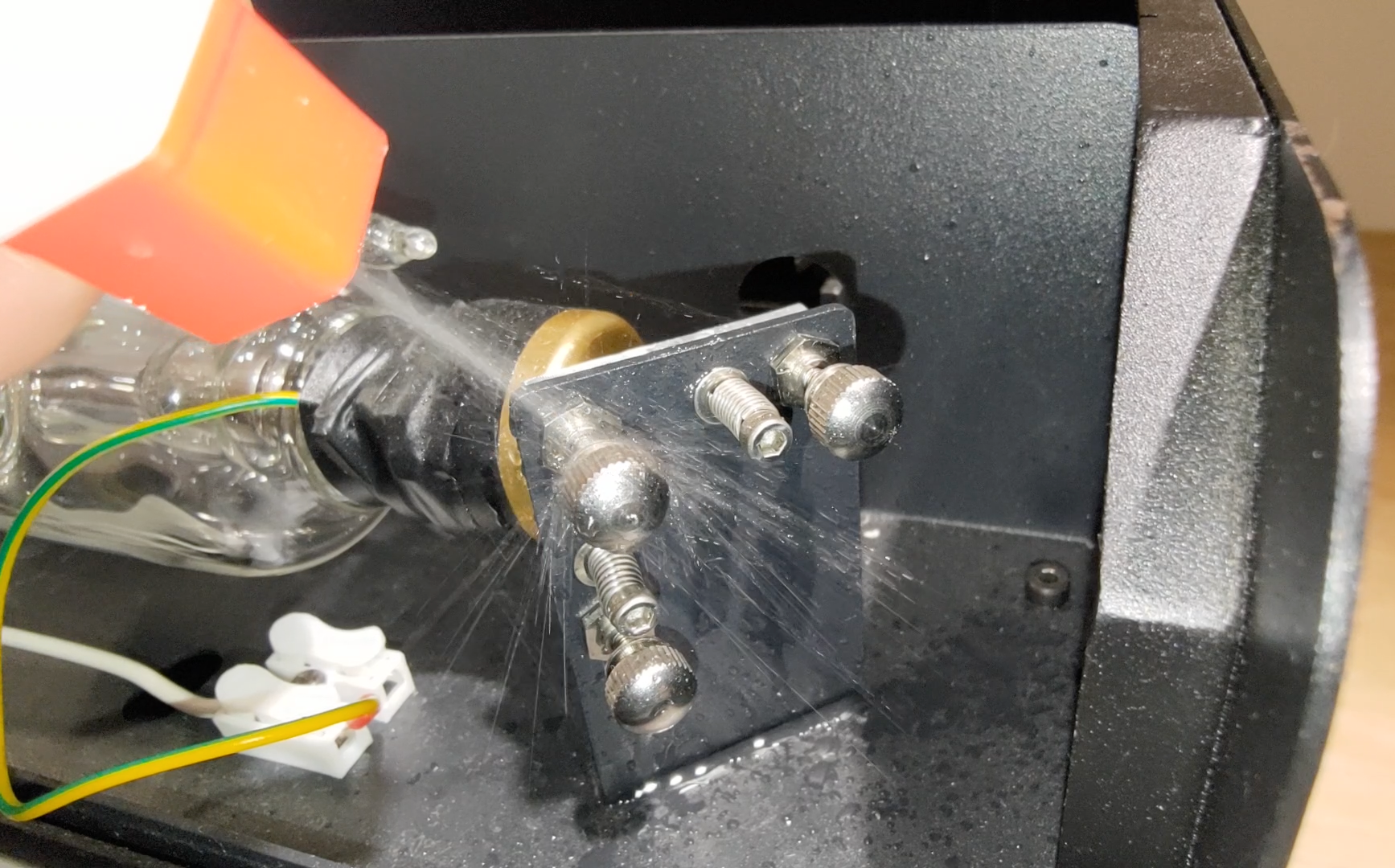

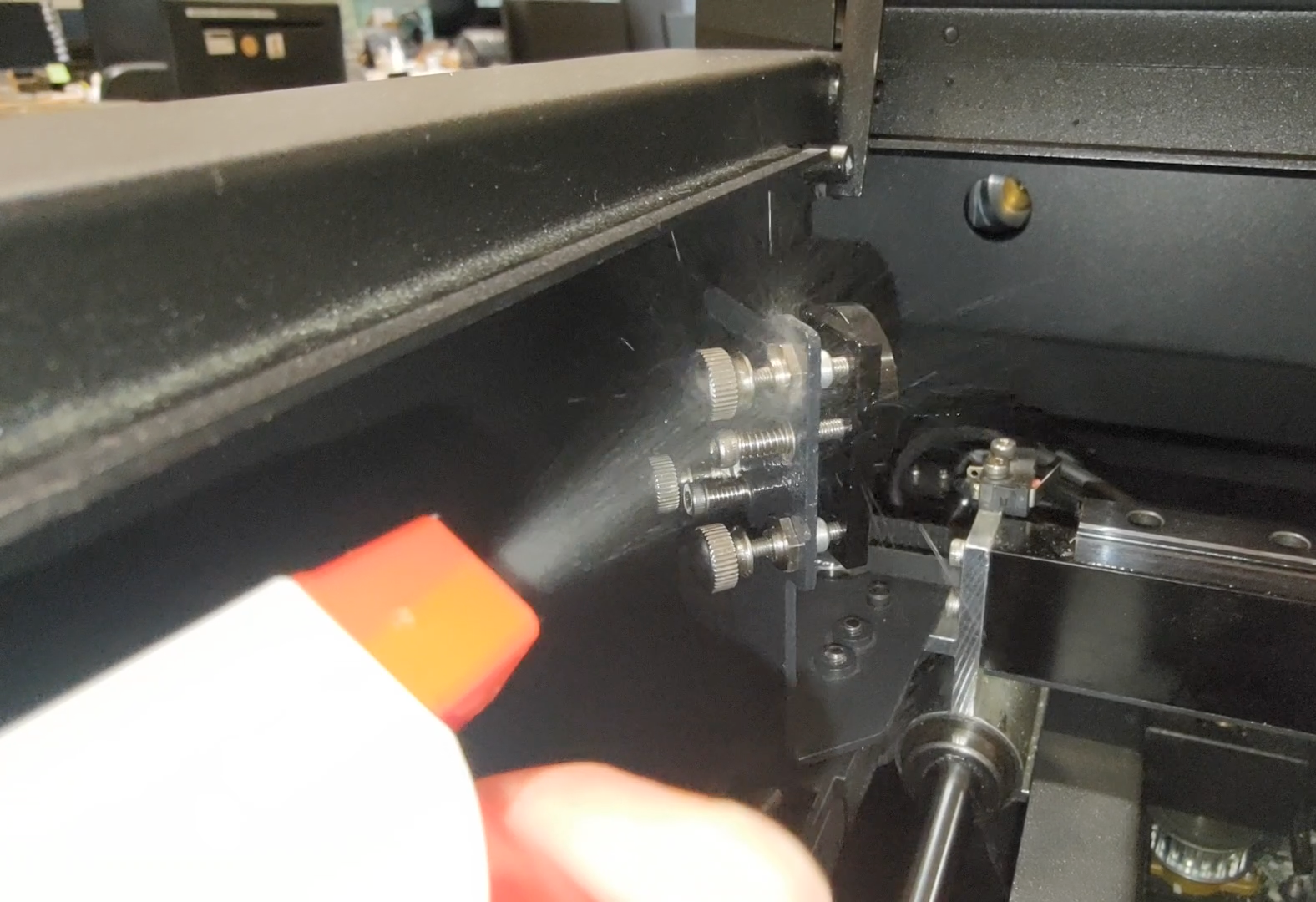

- En primer lugar, rocíe el alcohol en las tuercas para derretir el gel o pegamento y espere unos segundos.
- A continuación, utiliza los alicates para sujetar el tornillo y afloja la tuerca con la llave de doble cabeza girándola en sentido contrario a las agujas del reloj.

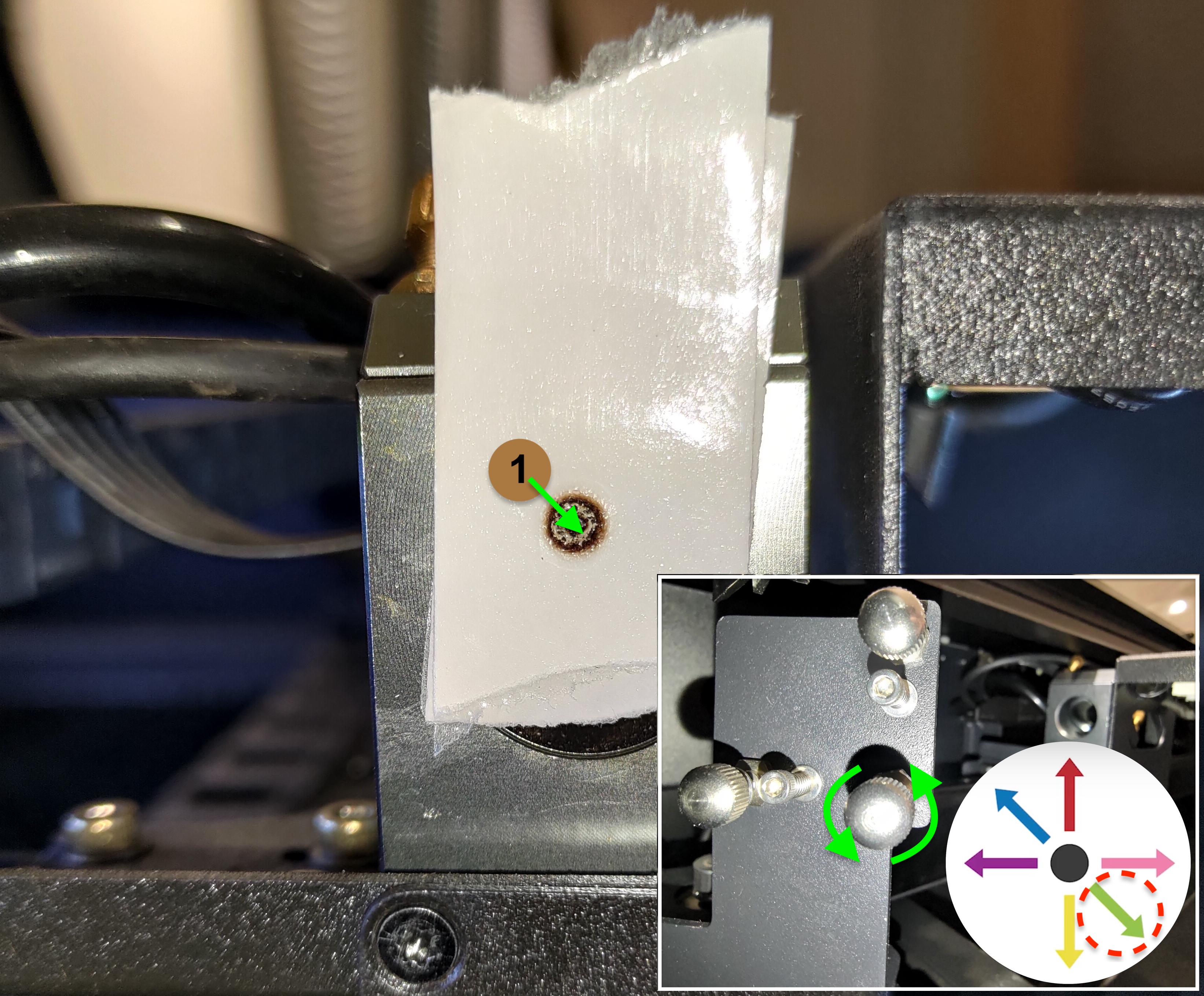

Para el nº 1:
El segundo punto tiene que bajar hacia la derecha para que se solape con el primero
El tornillo superior izquierdo deberá girarse en el sentido de las agujas del reloj. Consulte la foto de abajo.

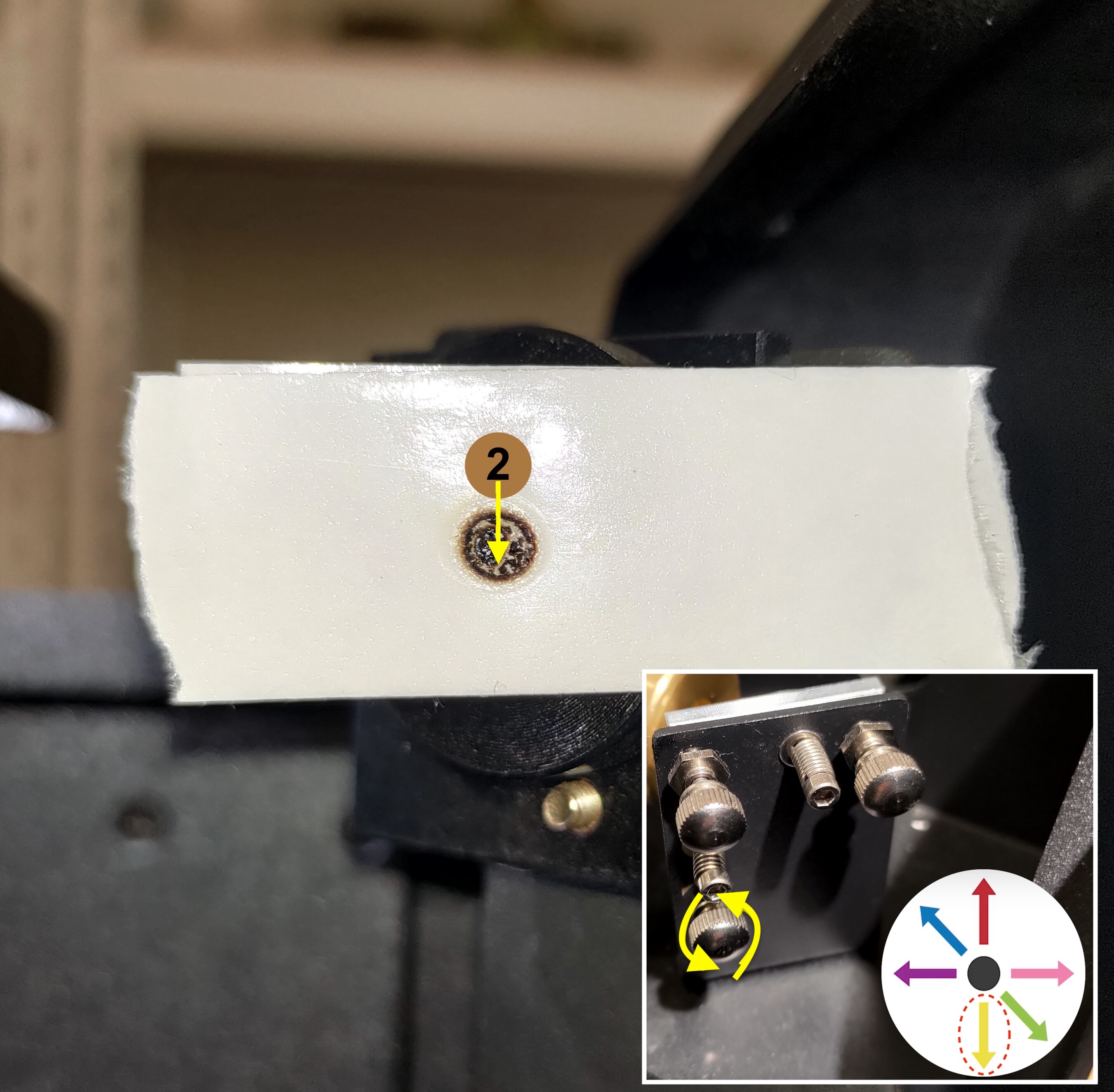

Para #2:
El segundo punto debe ir recto hacia abajo para solaparse con el primero.
El tornillo inferior izquierdo debe girarse en el sentido contrario a las agujas del reloj. Consulte la foto siguiente.

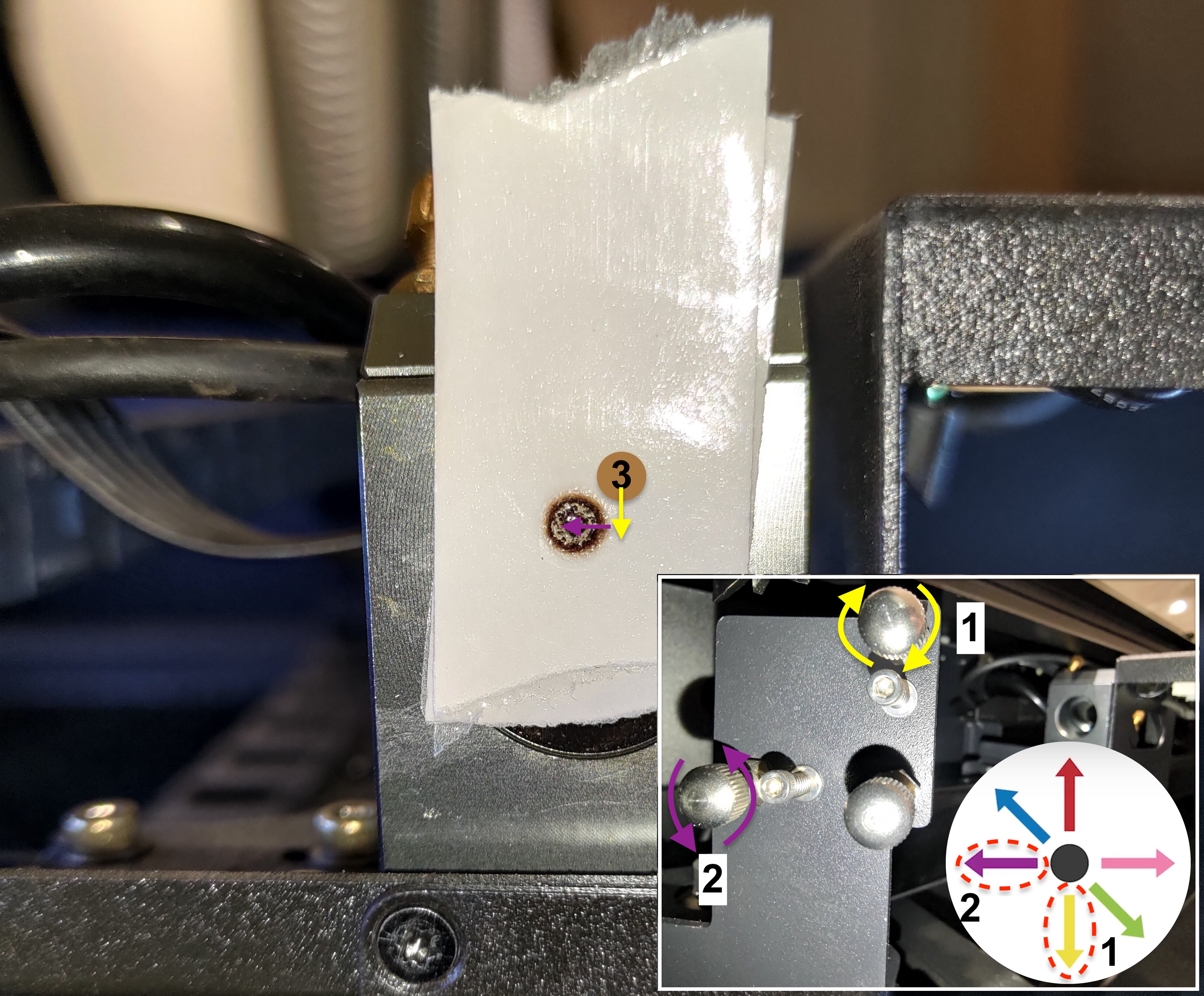

Para #3:

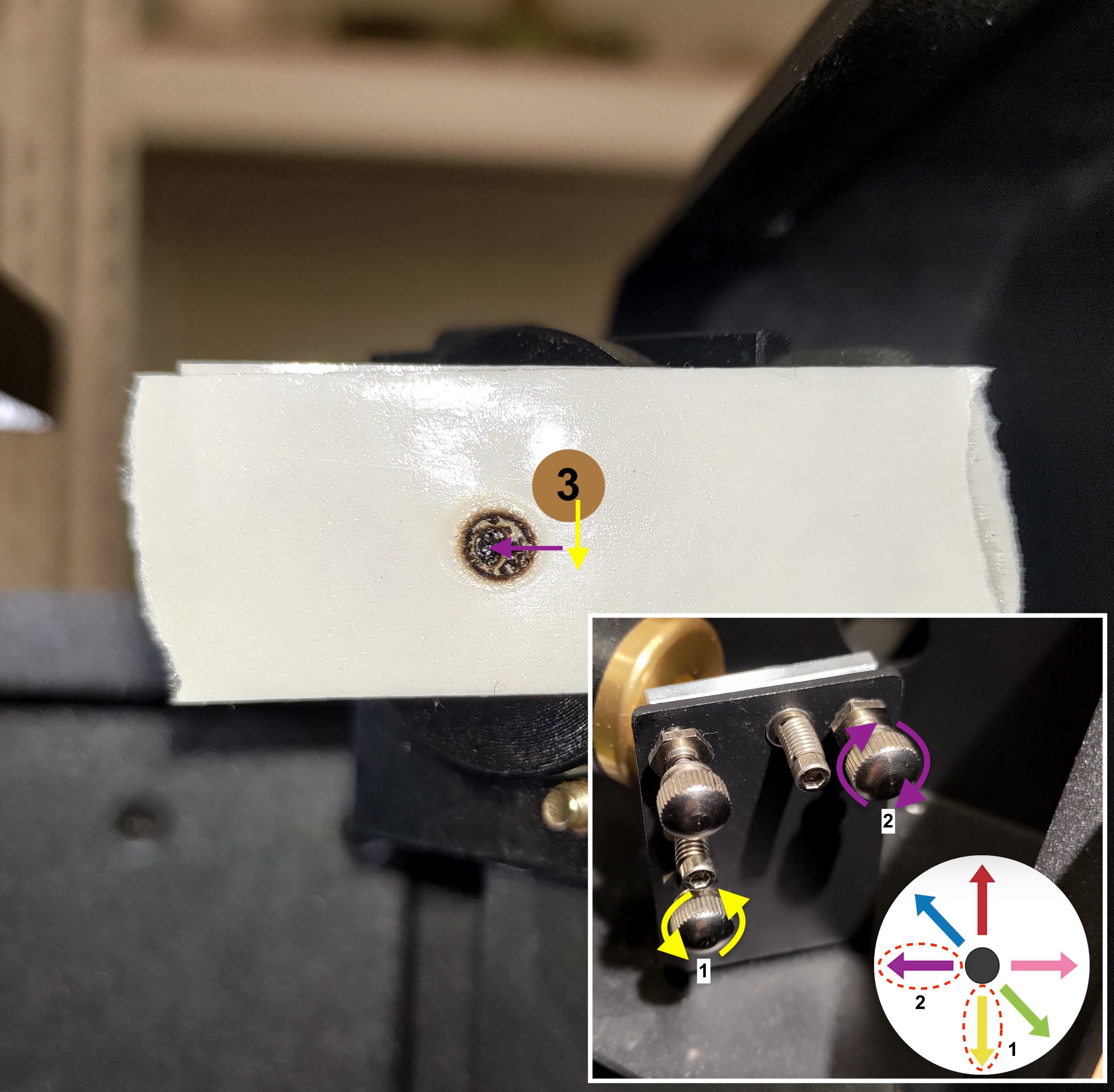

El segundo punto debe ir primero hacia abajo y luego hacia la izquierda para superponerse al primero.
El tornillo inferior izquierdo deberá girarse en el sentido contrario a las agujas del reloj para que el punto baje.
El tornillo superior derecho deberá girarse en el sentido de las agujas del reloj para que el punto vaya hacia la izquierda.
Consulte la foto siguiente.

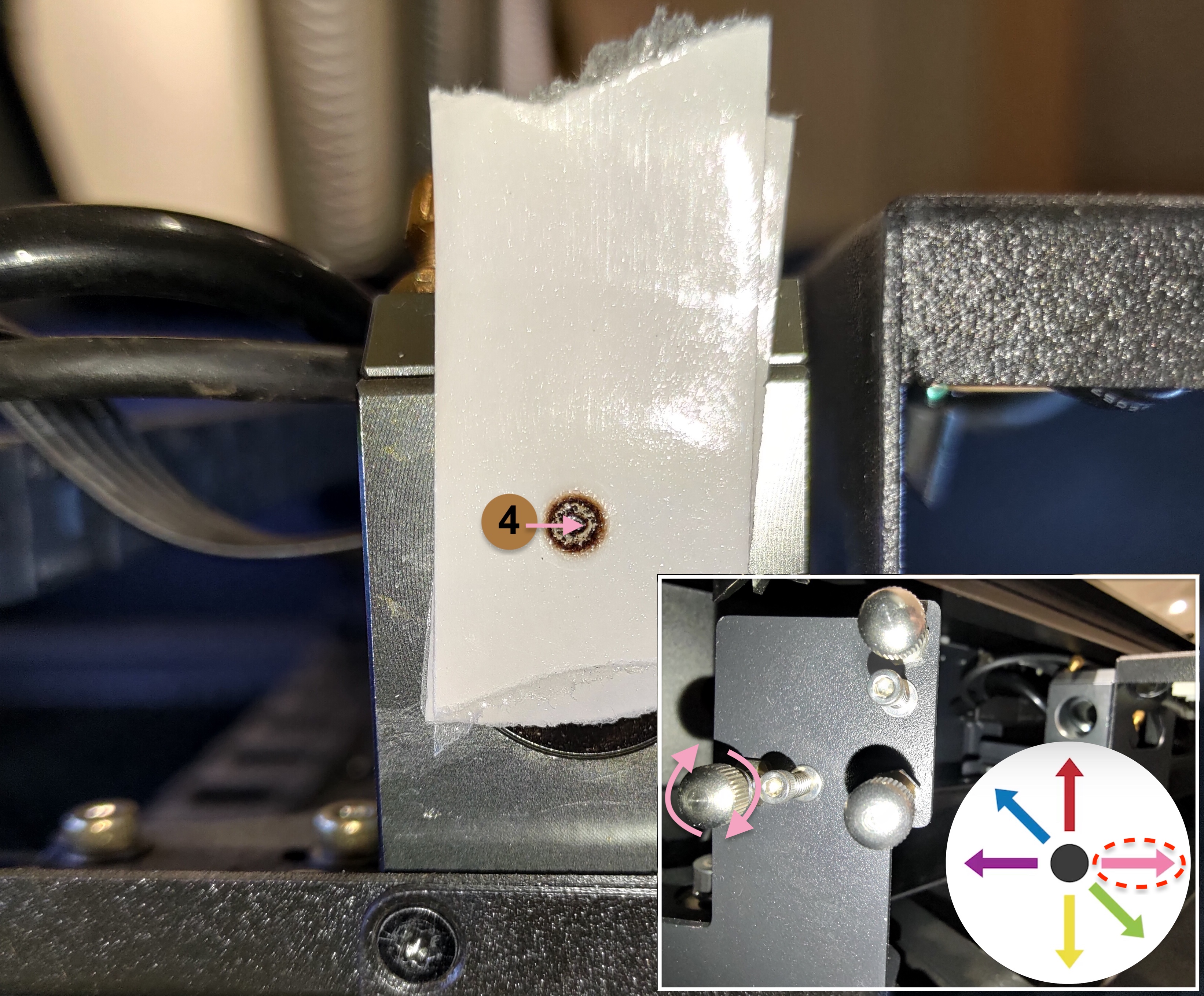

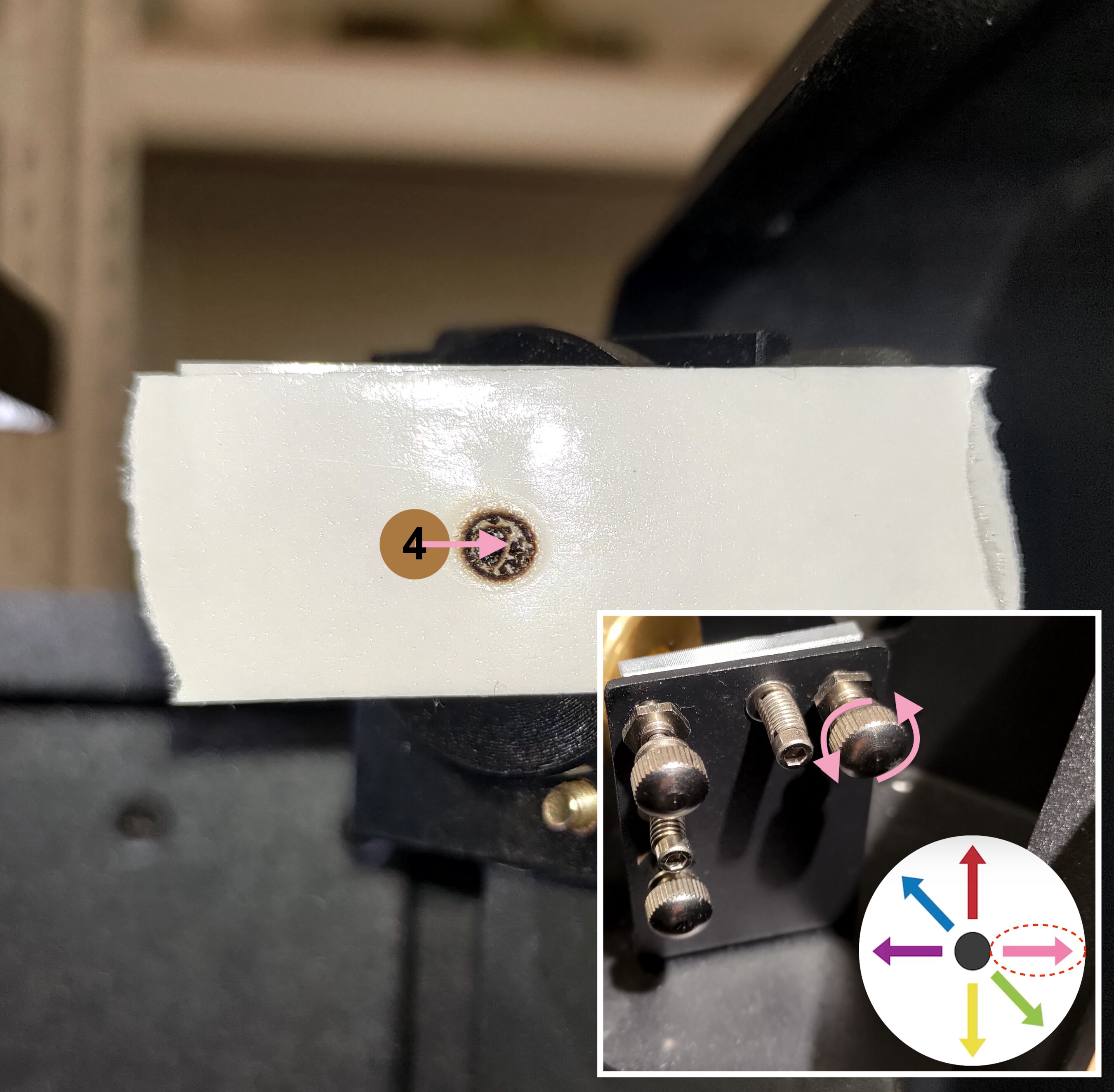

Para #4:
El segundo punto debe ir hacia la derecha para que se superponga al primero.
El tornillo superior derecho deberá girarse en sentido contrario a las agujas del reloj. Consulte la siguiente foto.

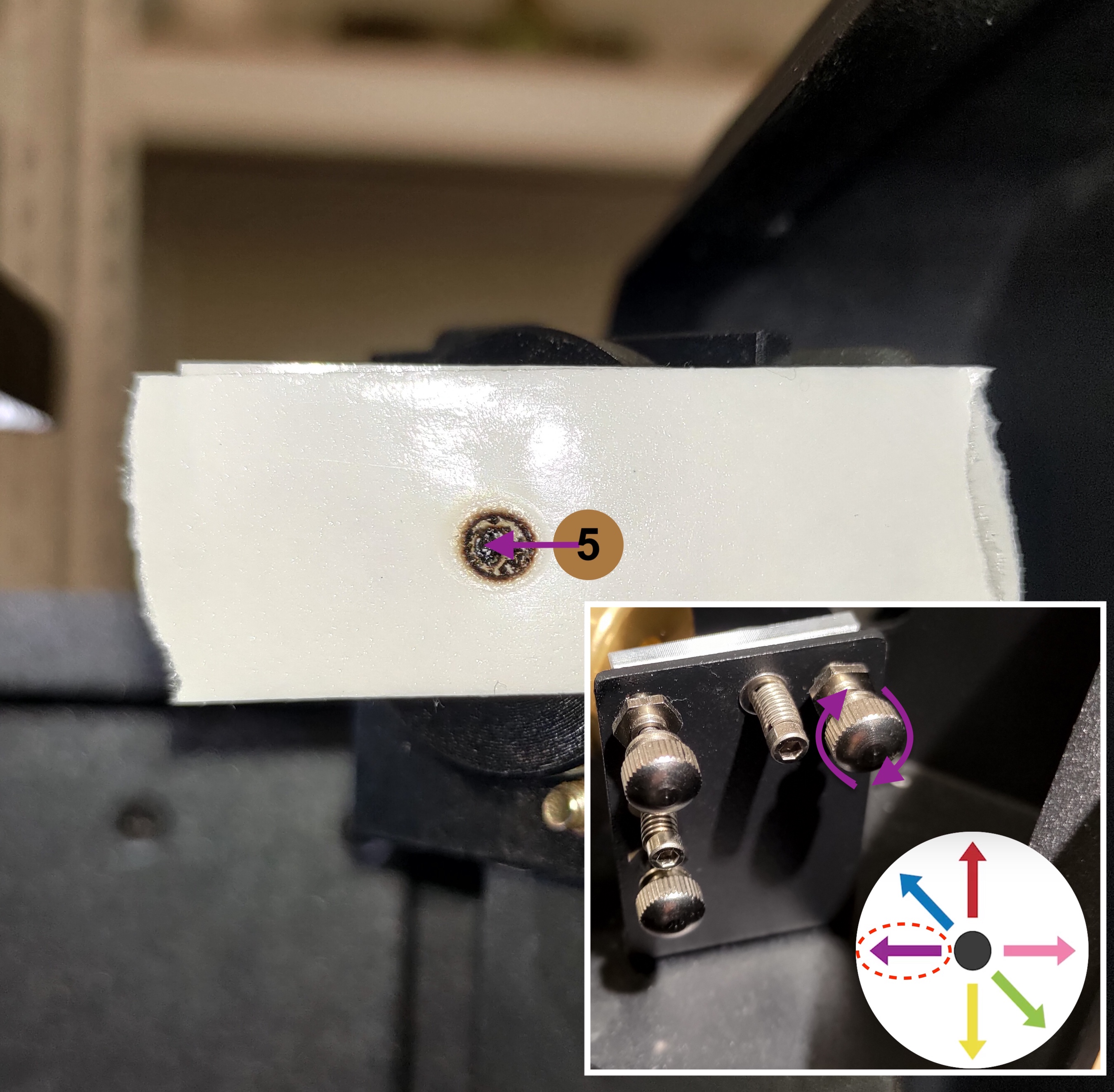

Para #5:
El segundo punto debe ir a la izquierda para solaparse con el primero.
El tornillo superior derecho debe girarse en el sentido de las agujas del reloj. Consulte la foto siguiente.
Para #6:
El segundo punto debe ir primero hacia la derecha y luego hacia arriba para superponerse al primero.
El tornillo superior derecho deberá girarse en el sentido contrario a las agujas del reloj para que el punto vaya hacia la derecha.
El tornillo inferior izquierdo deberá girarse en el sentido de las agujas del reloj para que el punto suba.
Consulte la foto siguiente.
Para #7:
El segundo punto debe ir hacia arriba para que se superponga al primero.
El tornillo inferior izquierdo debe girarse en el sentido de las agujas del reloj. Consulte la foto siguiente.

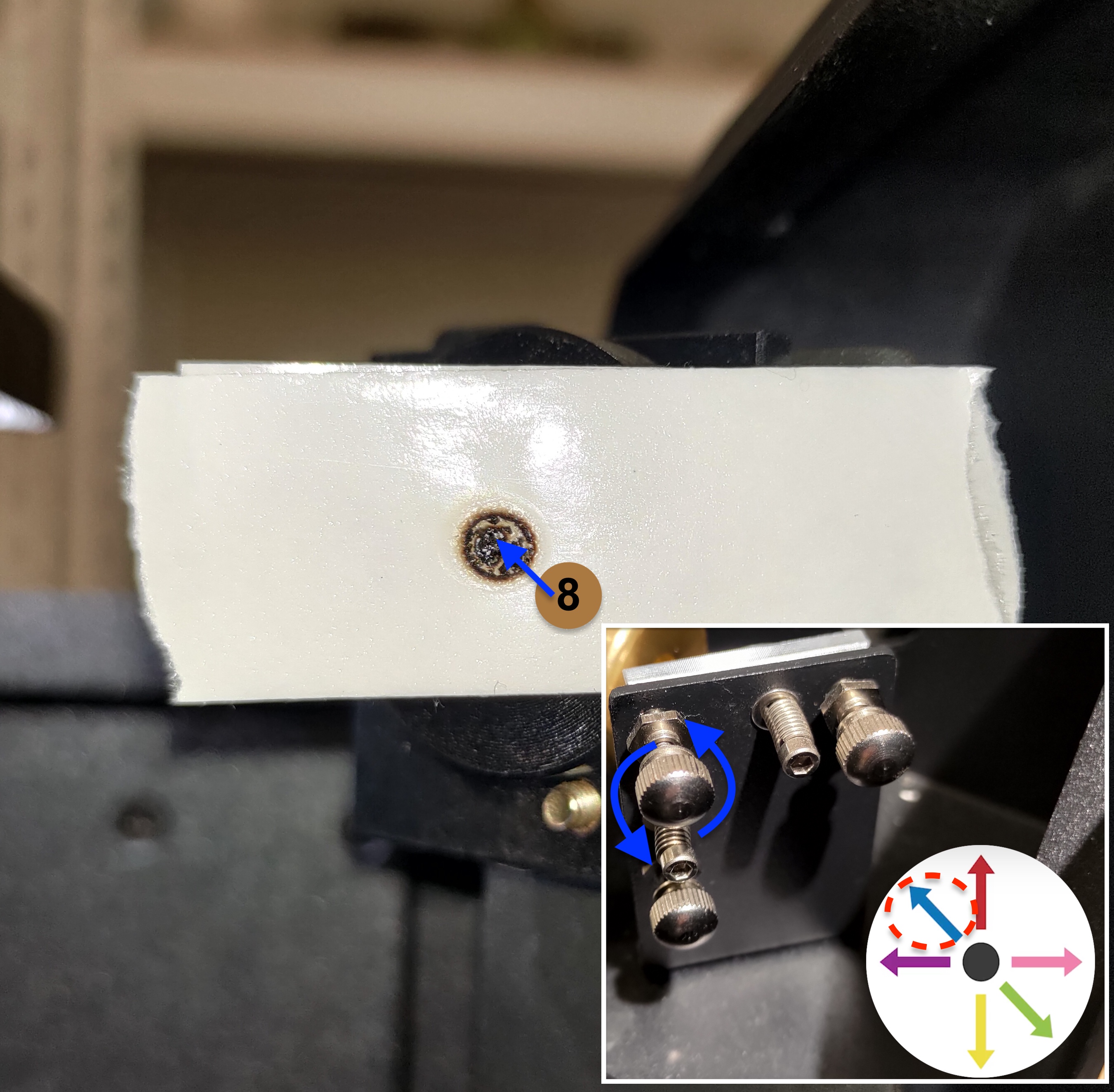

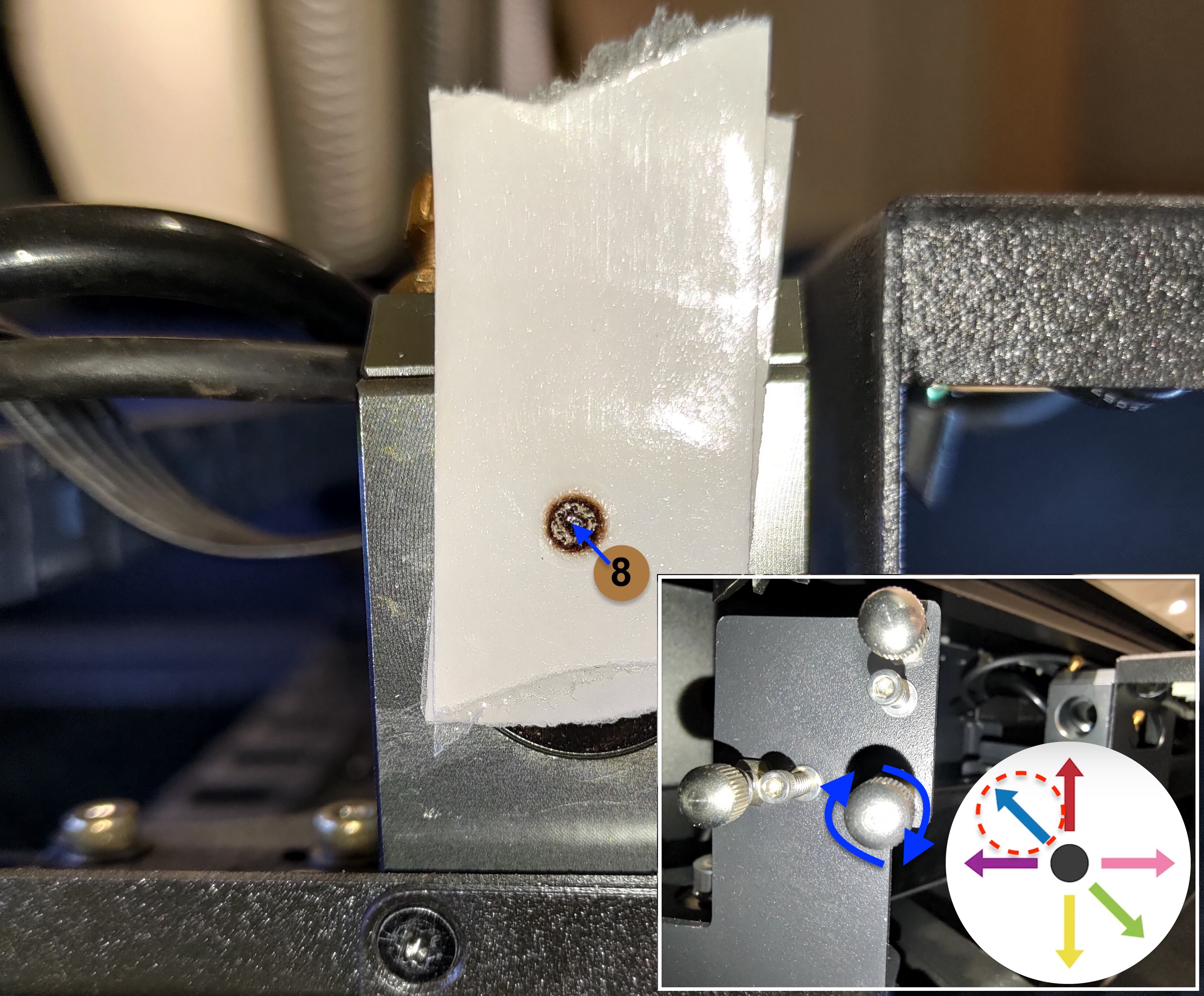

Para #8:
El segundo punto debe subir hacia la izquierda para superponerse al primero.
El tornillo superior izquierdo debe girarse en el sentido contrario a las agujas del reloj. Consulte la foto de abajo.
----------------------------------------------------------------------------------------------------
Paso 7-4-2 - Apriete la tuerca después del ajuste:
Por favor, apriete la tuerca después de ajustar el tornillo girándola en el sentido de las agujas del reloj.
----------------------------------------------------------------------------------------------------

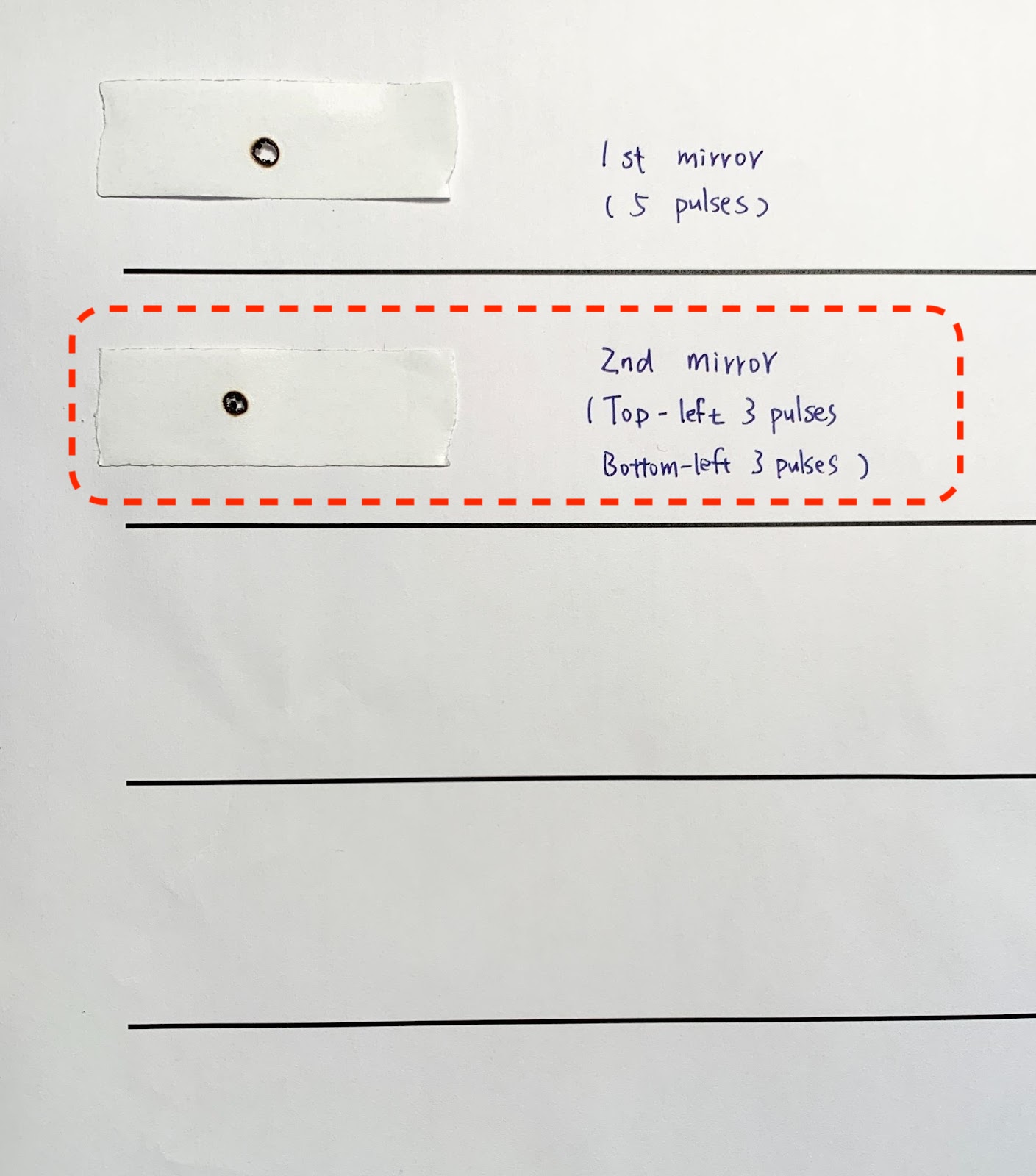

Paso 7-5 - Recoger la 2ª Cinta de Espejo:
Coloque la 2ª cinta de espejo en el papel. Anote la posición y el número de impulsos como en la foto de abajo.
----------------------------------------------------------------------------------------------------
Paso 8 - Comprobar la trayectoria del 2º al 3º espejo:
Este paso es para comprobar si la trayectoria está alineada desde el 2º espejo hasta el 3º espejo.
Resumen del paso:
----------------------------------------------------------------------------------------------------

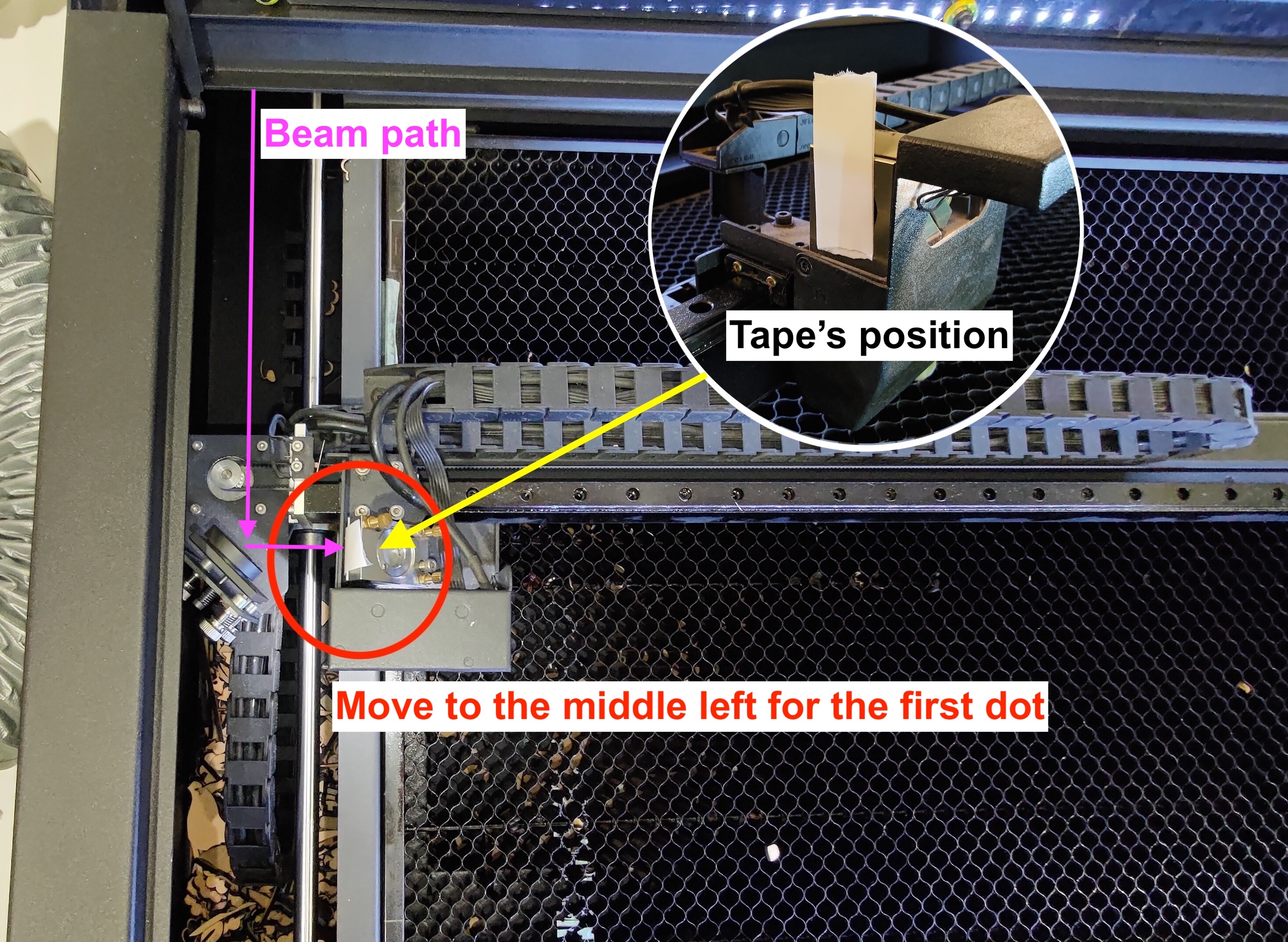

Paso 8-1 - Crear el Primer Punto para la Posición Central Izquierda:
Coloque una cinta de dos capas en el 3er espejo y mueva el cabezal a la posición central izquierda.
Haga tres pulsaciones para crear el primer punto.
----------------------------------------------------------------------------------------------------
Paso 8-2 - Crear el Segundo Punto para la Posición Centro-Derecha:
Mantenga la misma cinta en el 3er espejo y mueva el cabezal a la posición media-derecha.
Haga tres pulsos para crear el segundo punto.
----------------------------------------------------------------------------------------------------
Paso 8-3 - Compruebe si el primer y el segundo punto se solapan.
Si sus puntos se superponen perfectamente, como en la foto de ejemplo de abajo, indica que la trayectoria está alineada correctamente. Puede pasar al Paso 8-5.
Si no se superponen, indica que desde el 2º espejo hasta el 3º espejo, la trayectoria óptica está desalineada, y hay que ajustar el 2º espejo.
Buen ejemplo:
Mal ejemplo:
----------------------------------------------------------------------------------------------------
Paso 8-4 - Alinear la trayectoria del 2º espejo al 3º espejo:
Este paso le enseñará cómo alinear la trayectoria desde el 2º espejo al 3º ajustando los tornillos del 2º espejo.

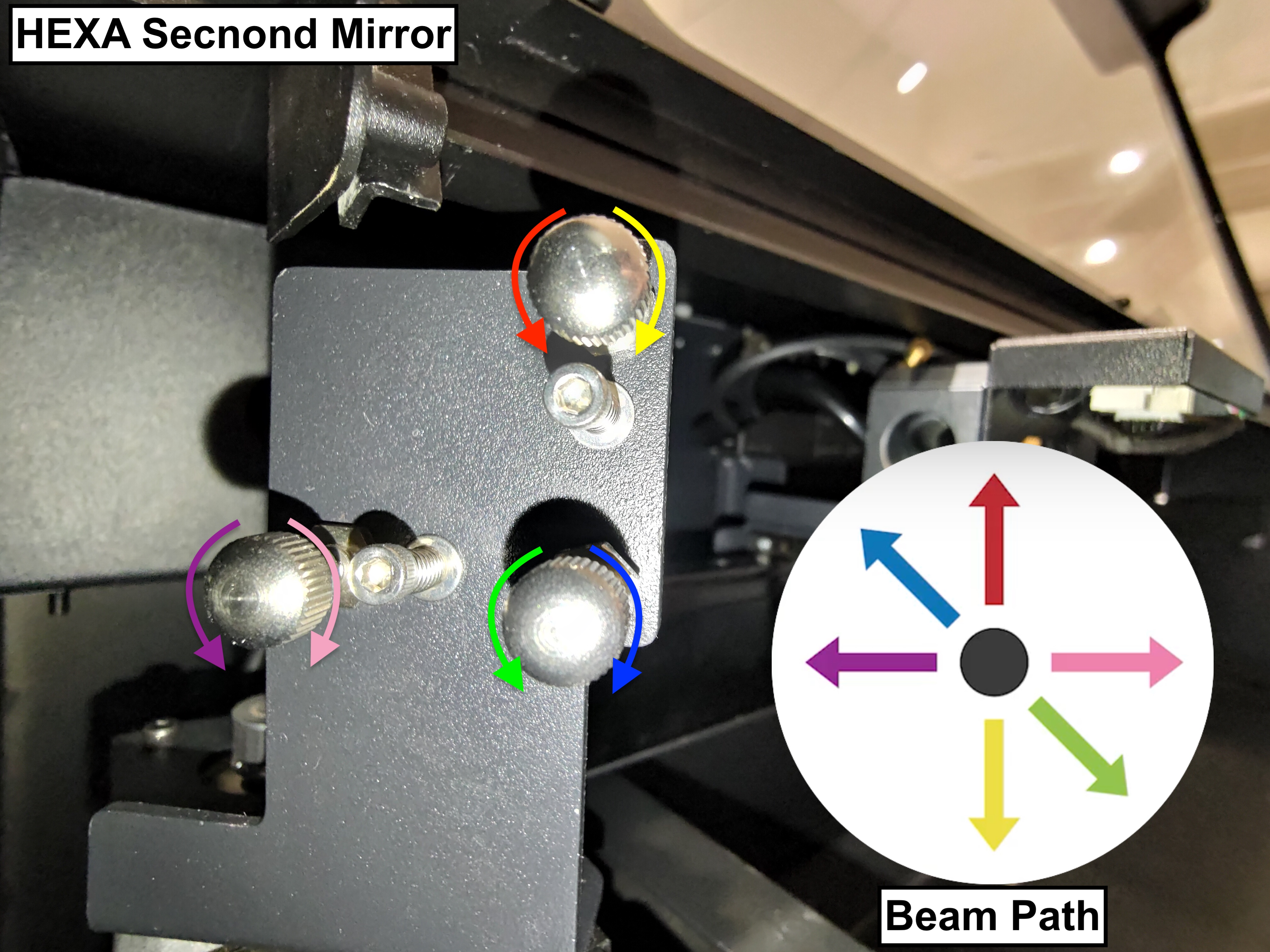

Hay tres tornillos en el 2º espejo, y girándolos en sentido horario o antihorario cambiará la trayectoria del haz, lo que significa que la posición del segundo punto cambiará.
Tenga en cuenta que cada vez que ajuste el tornillo, la trayectoria puede cambiar. Para garantizar la precisión, se recomienda retirar la cinta antigua con los puntos anteriores y utilizar una nueva cinta de dos capas para confirmar si los nuevos puntos se superponen.
----------------------------------------------------------------------------------------------------
Paso 8-4-1 - Apunte al tornillo que será ajustado:
Determine la posición de su segundo punto y apunte al tornillo y su dirección de rotación.
Por favor, vea la foto de abajo y encuentre el número que es similar a la posición de su segundo punto:
Antes de ajustar el tornillo, por favor, aprender a aflojar correctamente la tuerca:
- En primer lugar, rocíe el alcohol en las tuercas para derretir el gel o pegamento y esperar unos segundos.
- A continuación, utiliza los alicates para sujetar el tornillo y afloja la tuerca con la llave de doble cabeza girándola en sentido contrario a las agujas del reloj.
Para el nº 1:
El segundo punto tiene que bajar hacia la derecha para que se solape con el primero
El tornillo de abajo a la derecha tendrá que girarse en el sentido contrario a las agujas del reloj.
Por favor, consulte la foto de abajo.
Para #2:
El segundo punto debe ir recto hacia abajo para solaparse con el primero.
El tornillo superior derecho debe girarse en el sentido de las agujas del reloj. Consulte la foto siguiente.
Para #3:
El segundo punto debe ir primero hacia abajo y luego hacia la izquierda para superponerse al primero.
El tornillo superior derecho deberá girarse en el sentido de las agujas del reloj para que el punto baje.
El tornillo inferior izquierdo deberá girarse en el sentido contrario a las agujas del reloj para que el punto vaya hacia la izquierda.
Consulte la foto siguiente.
Para #4:
El segundo punto debe ir hacia la derecha para que se superponga al primero.
El tornillo inferior izquierdo deberá girarse en el sentido de las agujas del reloj. Por favor, consulte la foto de abajo.
Para #5:
El segundo punto debe ir a la izquierda para superponerse al primero.
El tornillo inferior izquierdo debe girarse en el sentido contrario a las agujas del reloj.
Consulte la foto de abajo.
Para #6:
El segundo punto debe ir primero hacia la derecha y luego hacia arriba para superponerse al primero.
El tornillo inferior izquierdo deberá girarse en el sentido de las agujas del reloj para que el punto vaya hacia la derecha.
El tornillo superior derecho deberá girarse en sentido antihorario para que el punto suba.
Consulte la foto de abajo.
Para #7:
El segundo punto tiene que ir hacia arriba para que se superponga al primero.
El tornillo superior derecho debe girarse en el sentido contrario a las agujas del reloj. Por favor, consulte la foto de abajo.
Para #8:
El segundo punto tiene que subir hacia la izquierda para solapar el primer punto.
El tornillo inferior derecho deberá girarse en el sentido de las agujas del reloj. Consulte la foto de abajo.
----------------------------------------------------------------------------------------------------
Paso 8-4-2 - Apriete la tuerca después de ajustar:
Por favor, apriete la tuerca después de ajustar el tornillo girándola en el sentido de las agujas del reloj.
----------------------------------------------------------------------------------------------------
Paso 8-5 - Compruebe la Posición del Punto en la 3ª Entrada del Espejo
Si su trayectoria del 2º al 3º espejo está alineada, utilice la herramienta OPA para comprobar si el punto está en el centro de la entrada del 3º espejo.
Utilice el enlace (https://drive.google.com/drive/folders/1Qal_8uV6w2rmUed8JAux7lLzt9xUqwcZ) para descargar el archivo y utilice un acrílico transparente de 3 mm para grabar y cortar.

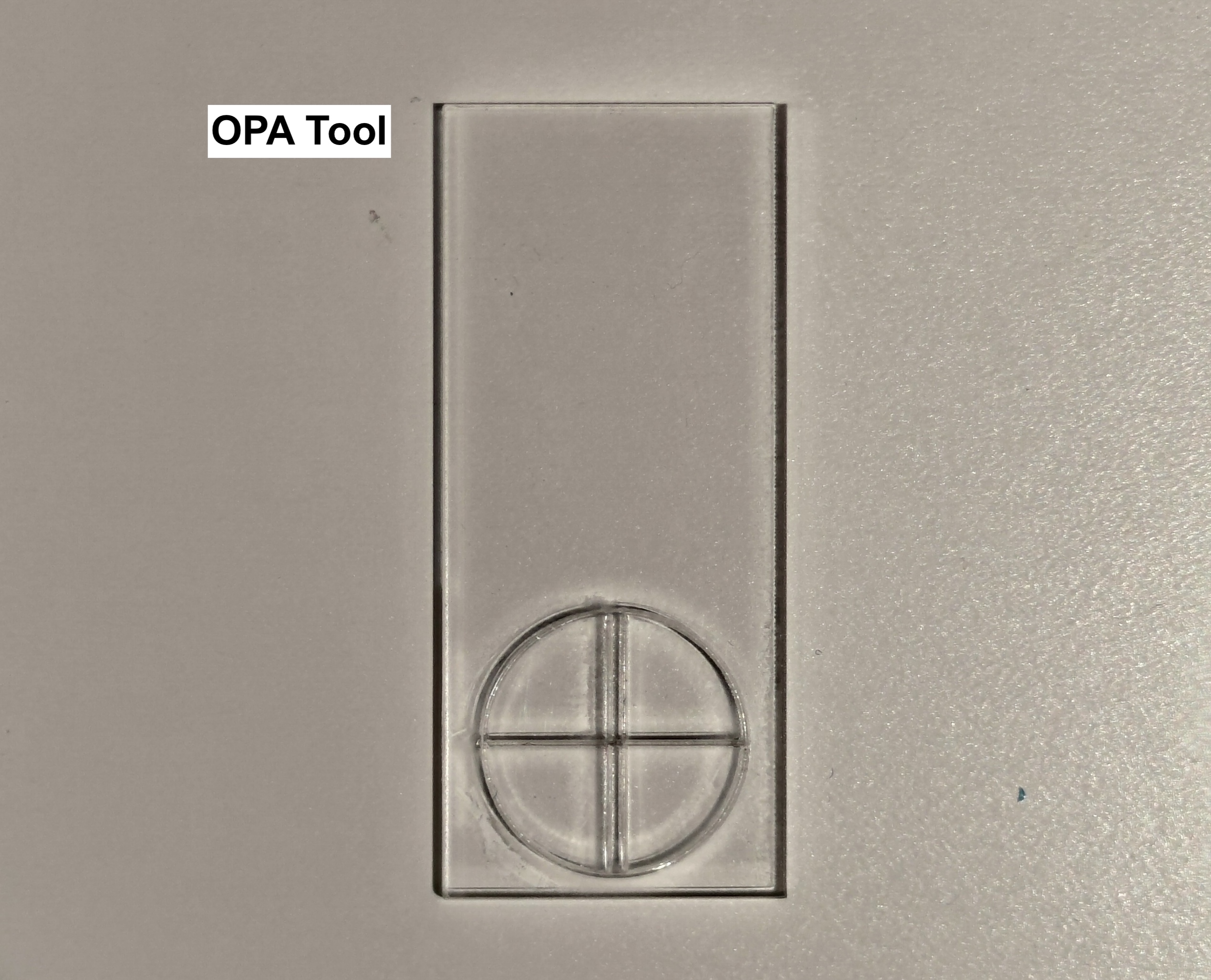

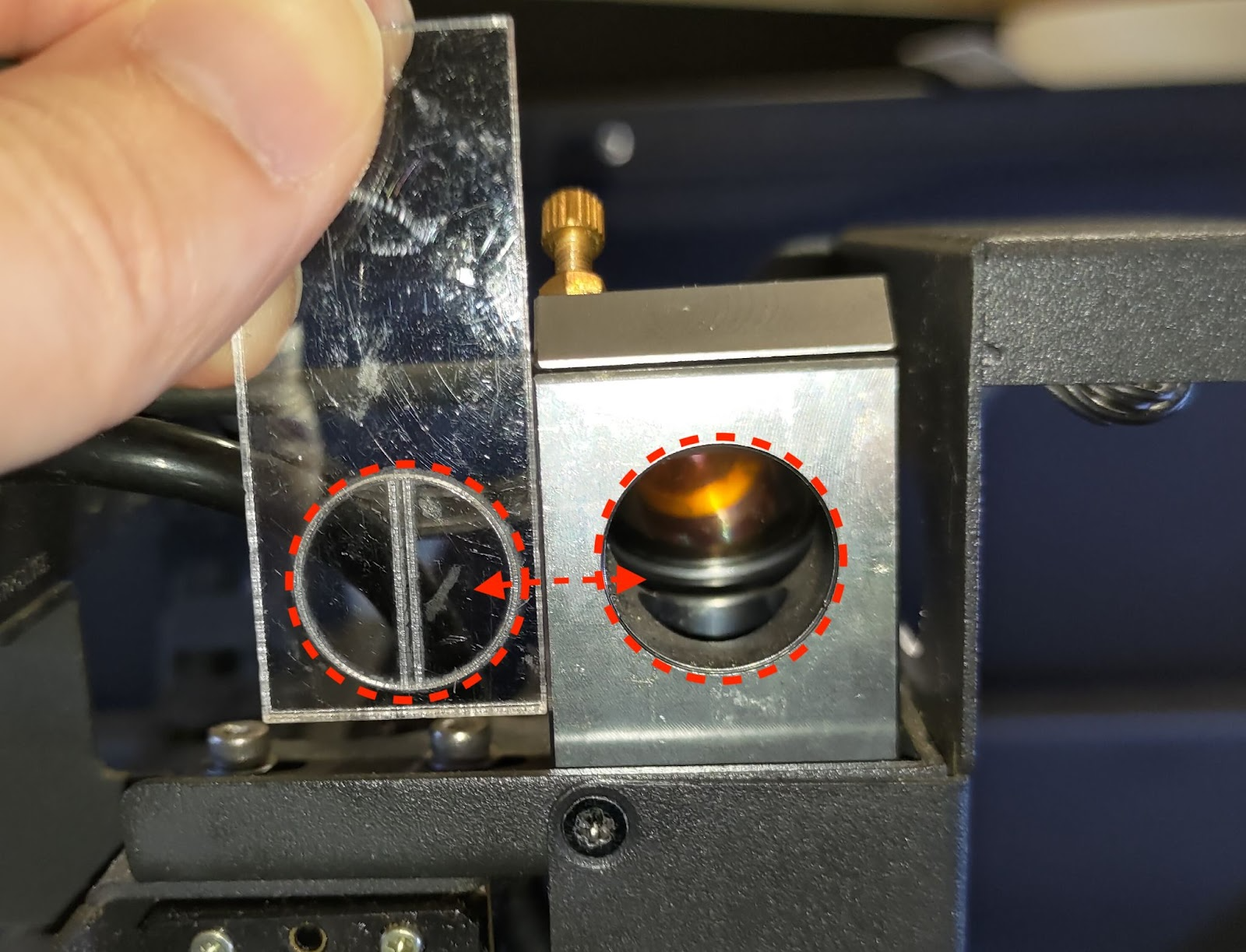

El círculo de la herramienta coincidirá con la entrada como en la foto de abajo.
Si su máquina no puede cortar a través de cualquier área de la cama, usted tiene que hacer una herramienta temporal.

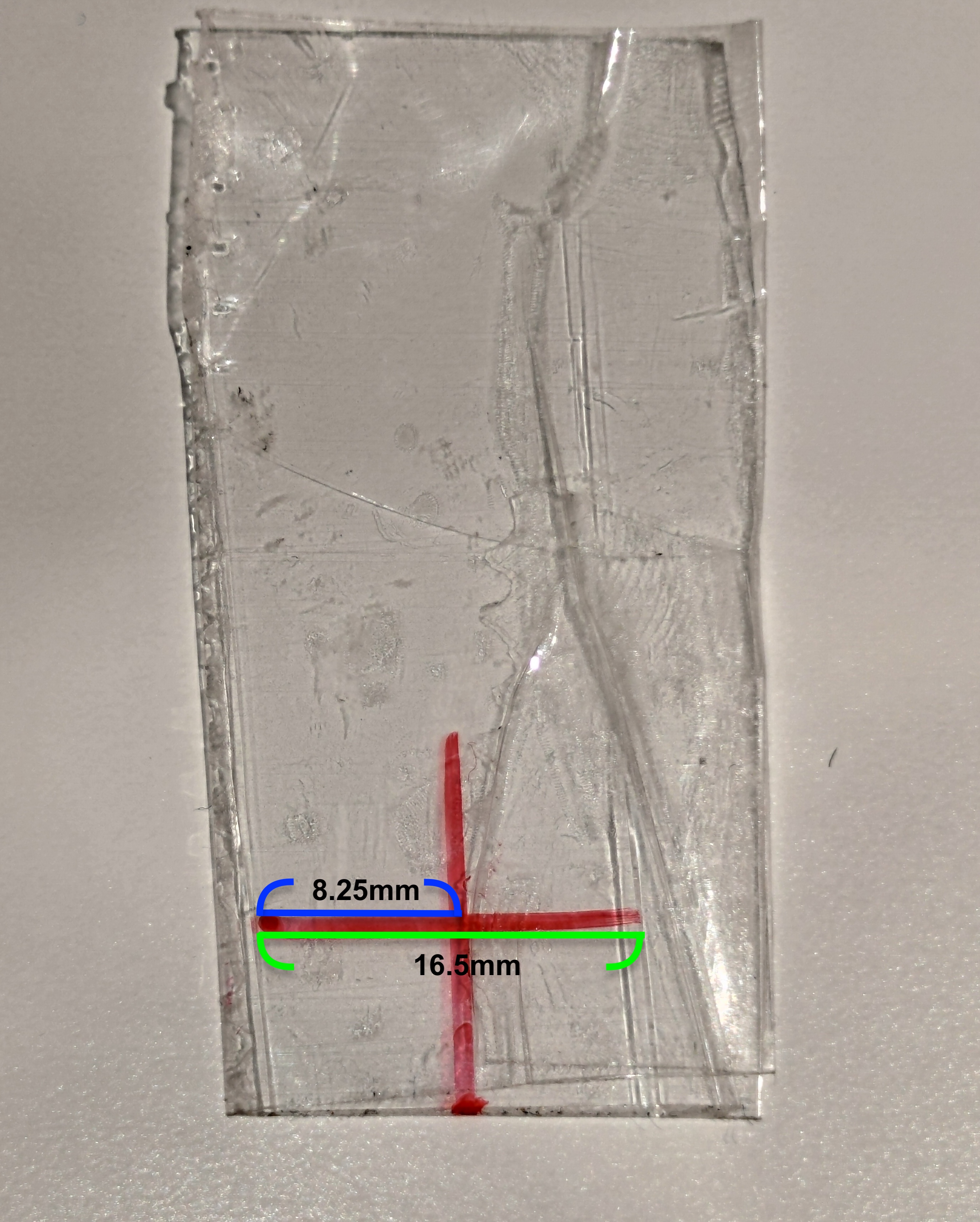

Utiliza un trozo de cinta adhesiva transparente y dóblalo para encerrar la parte adhesiva.
Dibuja dos líneas como en las fotos de abajo:
El centro de las líneas en la cinta será el centro de la entrada redonda.

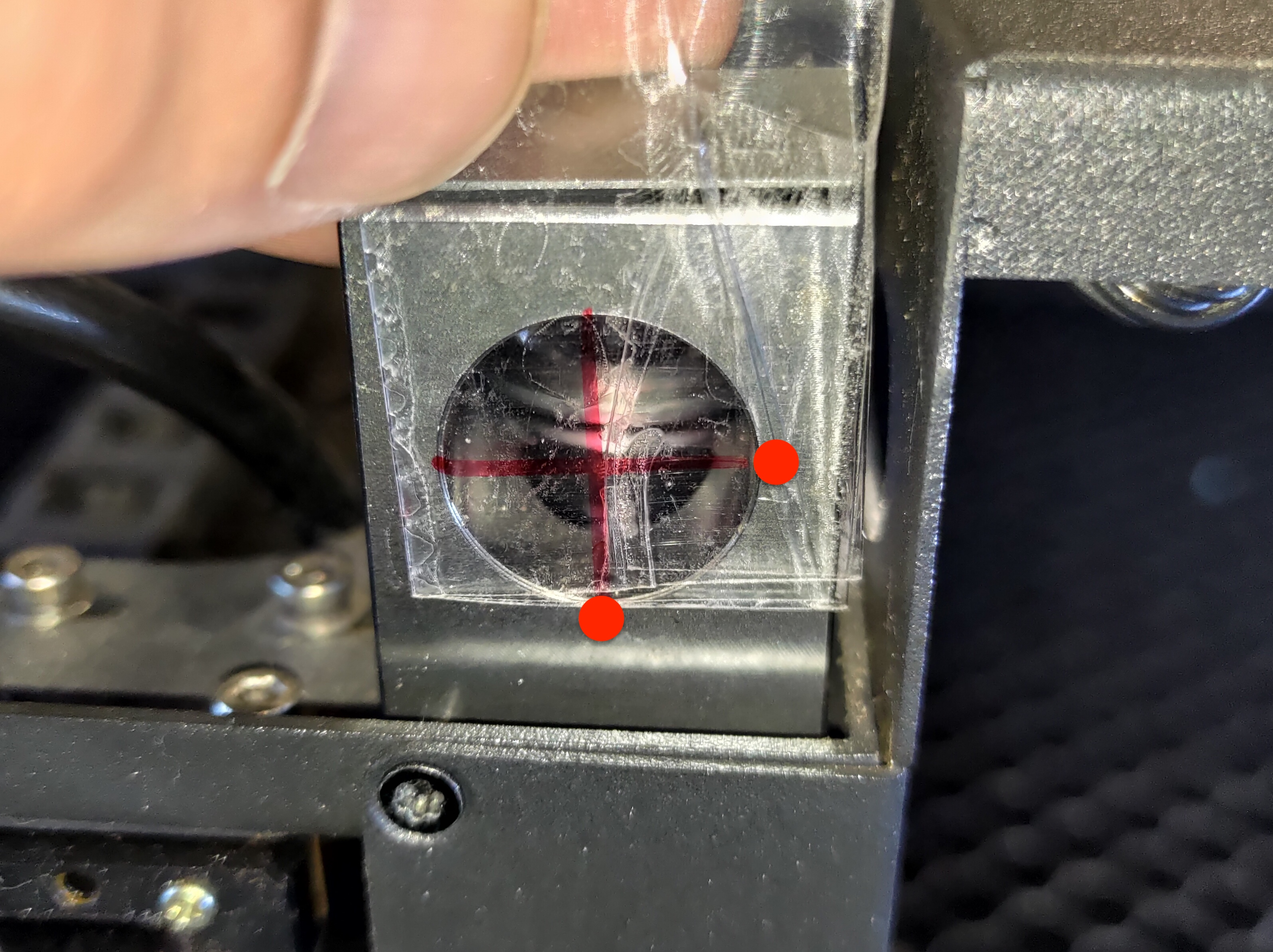

(Sugerimos marcar dos marcas como los puntos rojos en la foto de abajo para alinear las líneas en la cinta).
----------------------------------------------------------------------------------------------------

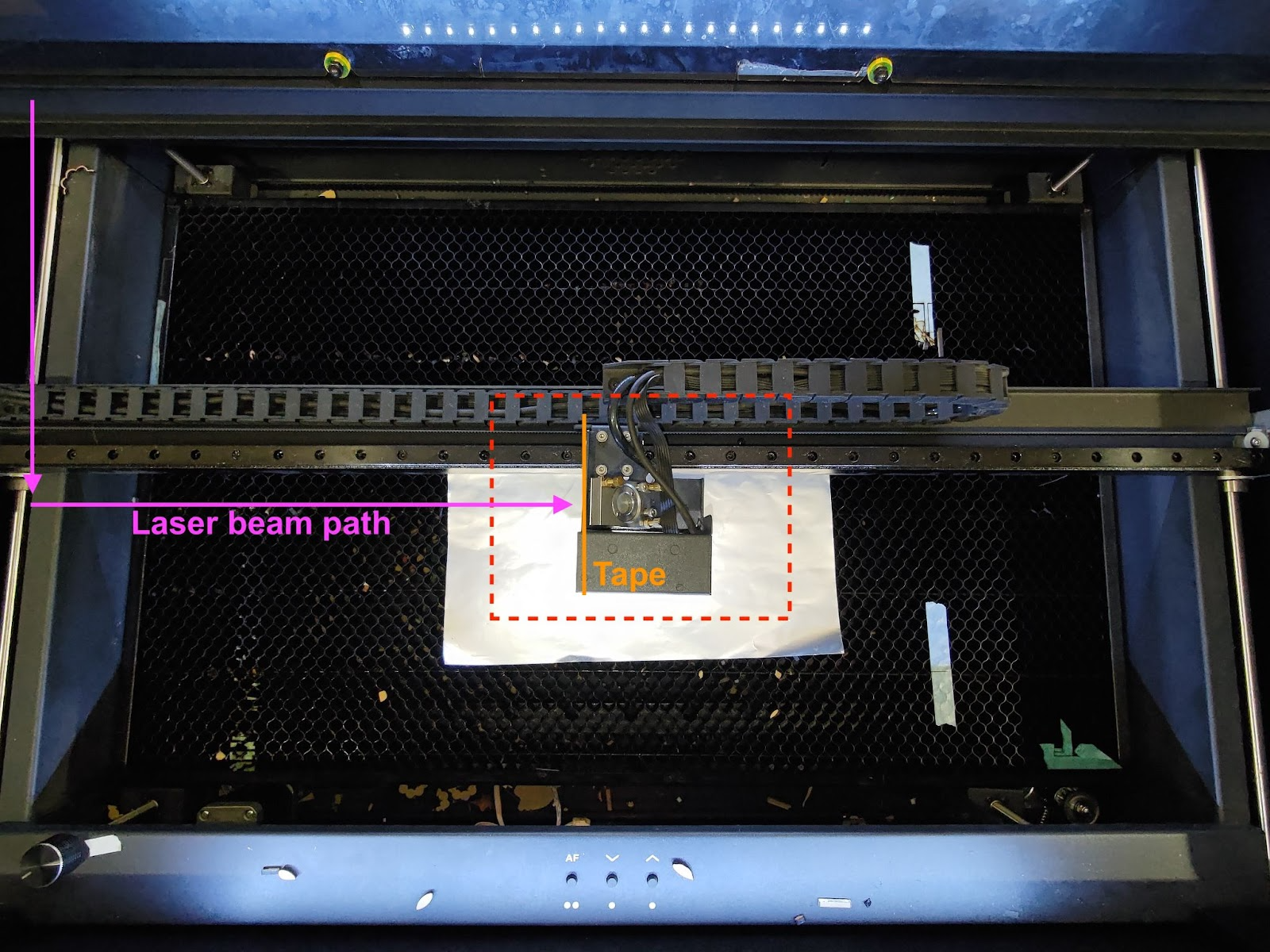

Paso 8-5-1 - Crear el Punto:
Coloque una cinta de 2 capas en la 3ª entrada del espejo.
No cubra el círculo (entrada) completamente, deje un poco fuera para alinear la posición de la herramienta OPA.
Mueve el cabezal al centro de la cama, y haz 5 pulsos.
----------------------------------------------------------------------------------------------------
Paso 8-5-2 - Compruebe la línea vertical con la herramienta:

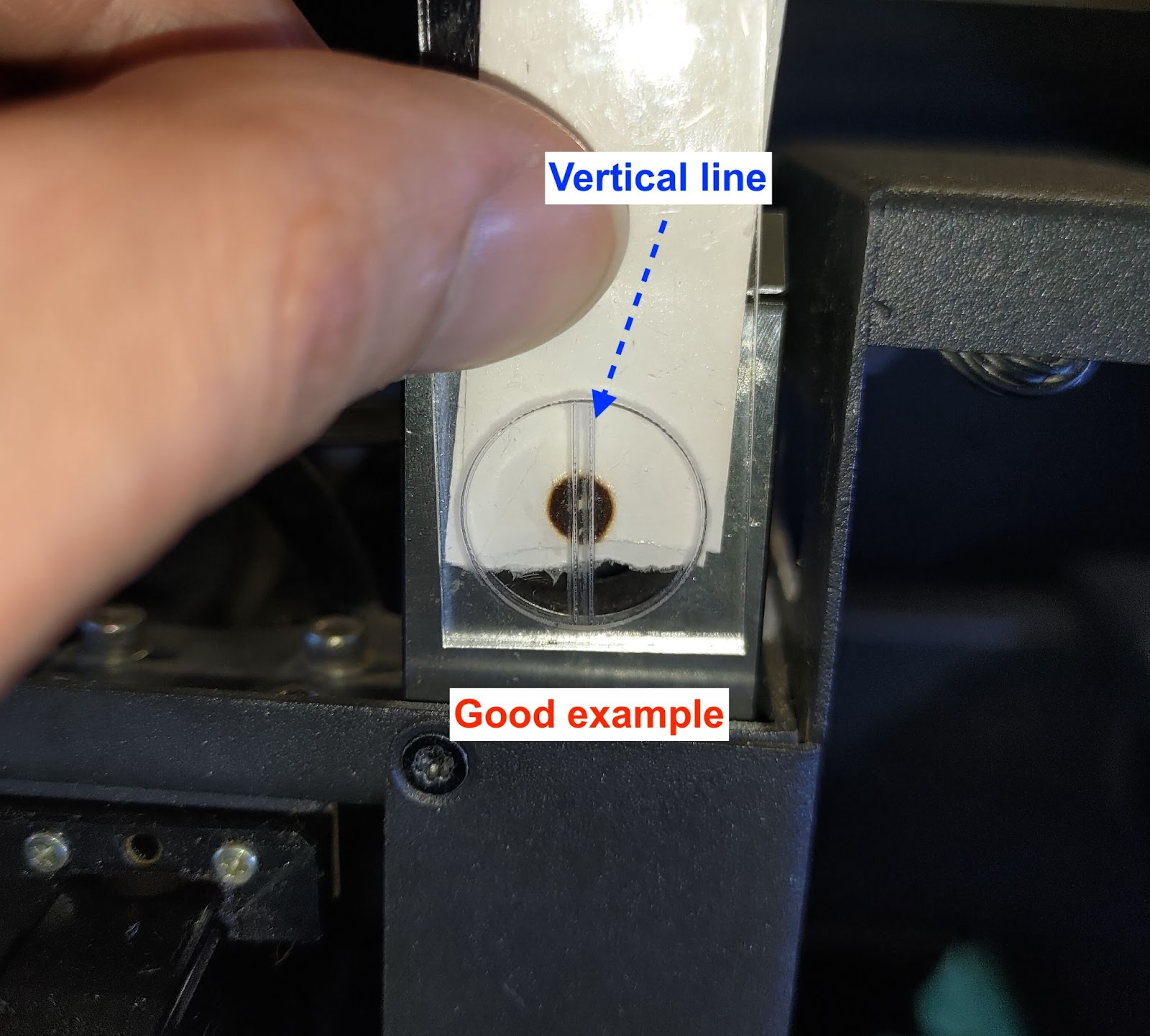

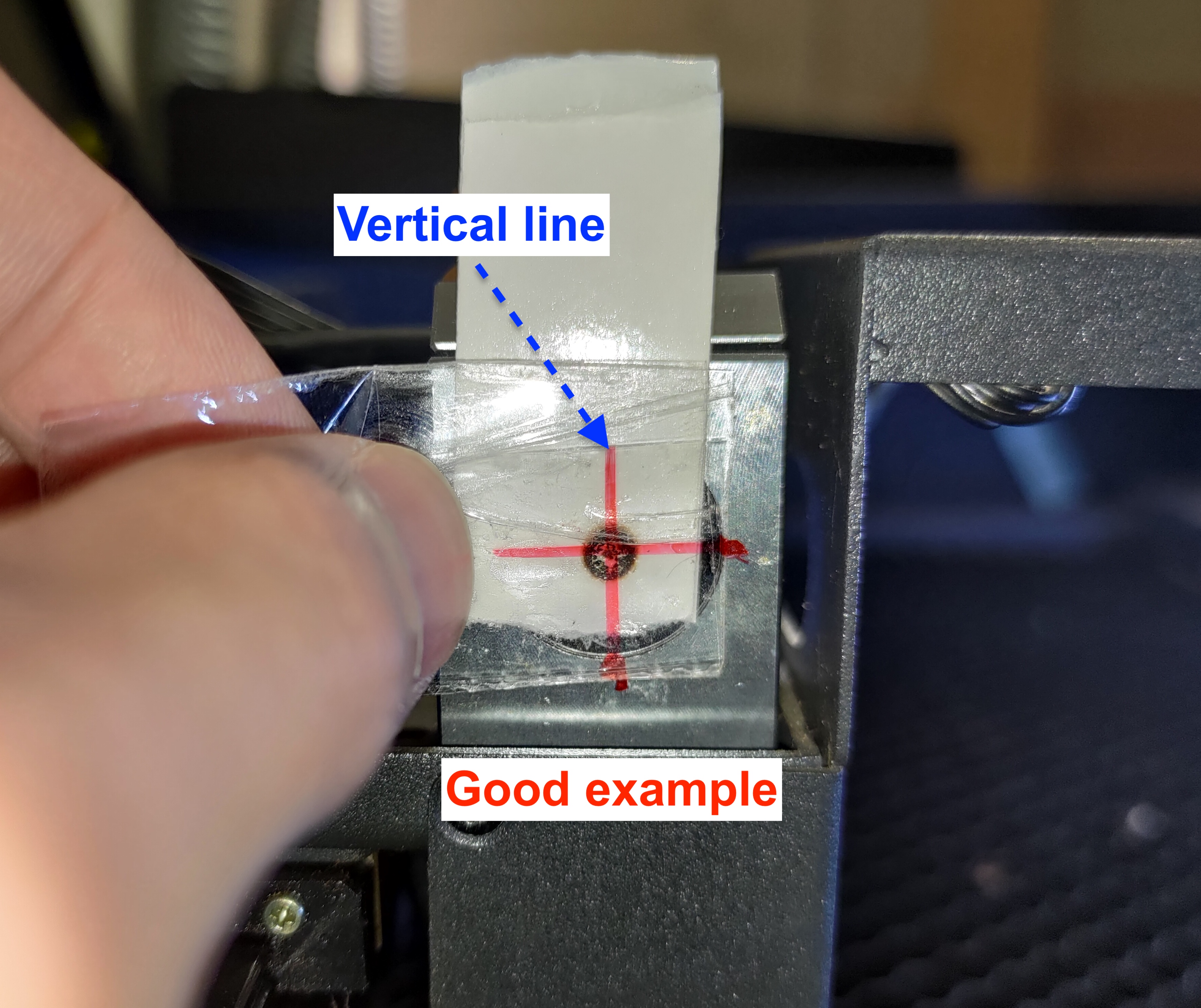

Utilice la herramienta para comprobar si el punto está en el centro verticalmente.

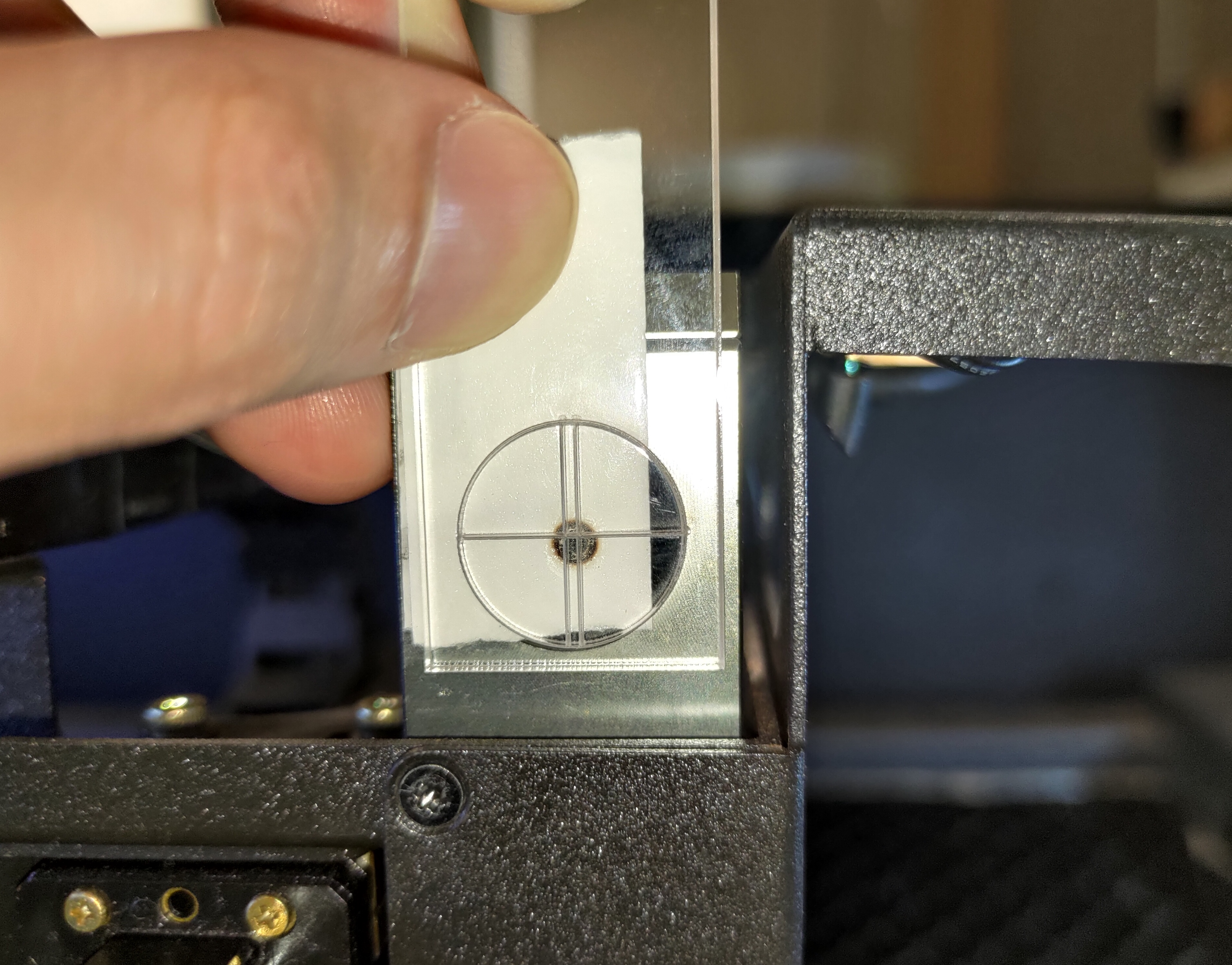

Para la herramienta de acrílico:

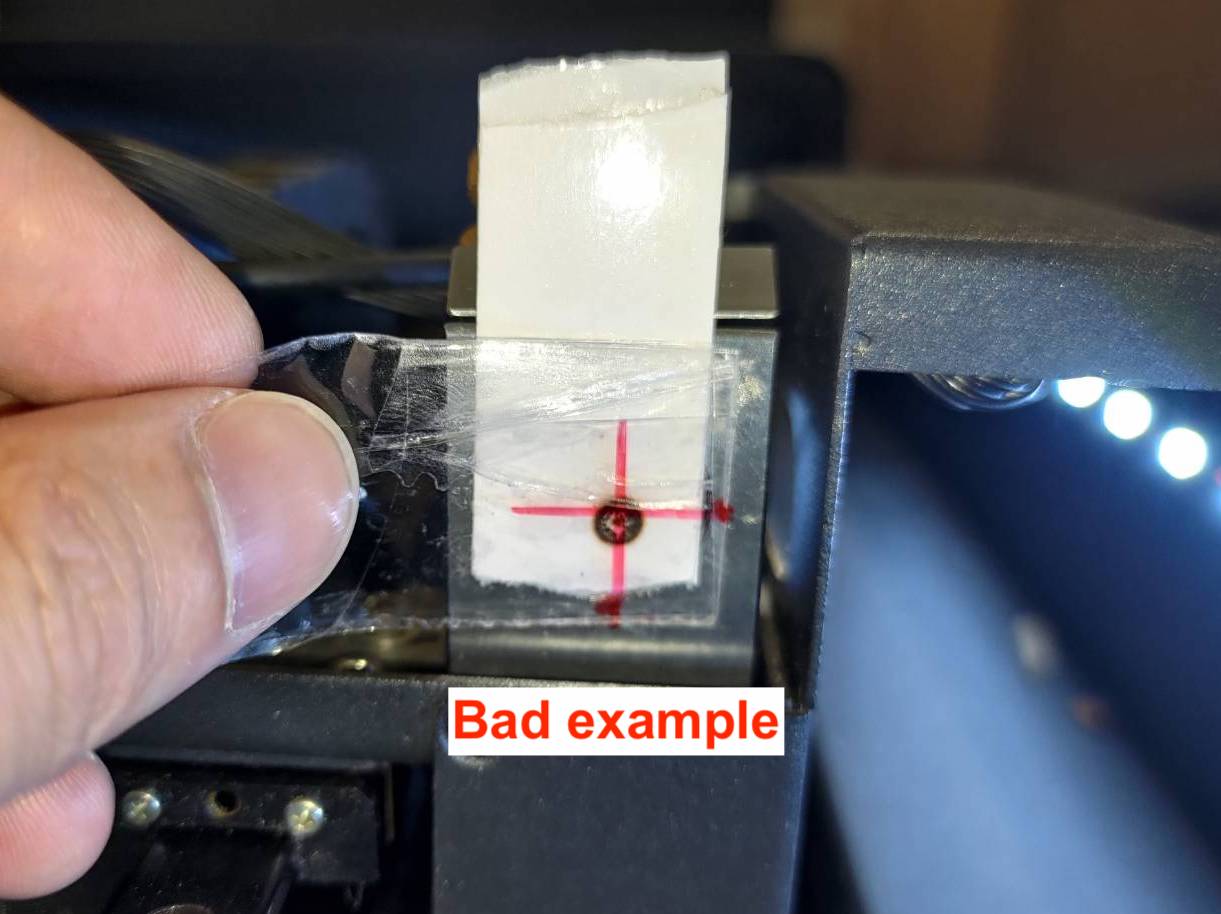

Para la herramienta de cinta adhesiva:
Si el punto no está en el centro, consulte el vídeo para obtener instrucciones sobre cómo ajustar la posición del cabezal láser. Después de mover el cabezal, se debe realizar la calibración de la cámara.
----------------------------------------------------------------------------------------------------
Paso 8-5-3 - Verifique la Línea Horizontal con la Herramienta:
Después de comprobar la línea vertical, por favor, utilice la herramienta para comprobar la línea horizontal que el punto tiene que estar en el centro o un poco por encima de la línea será aceptada también.

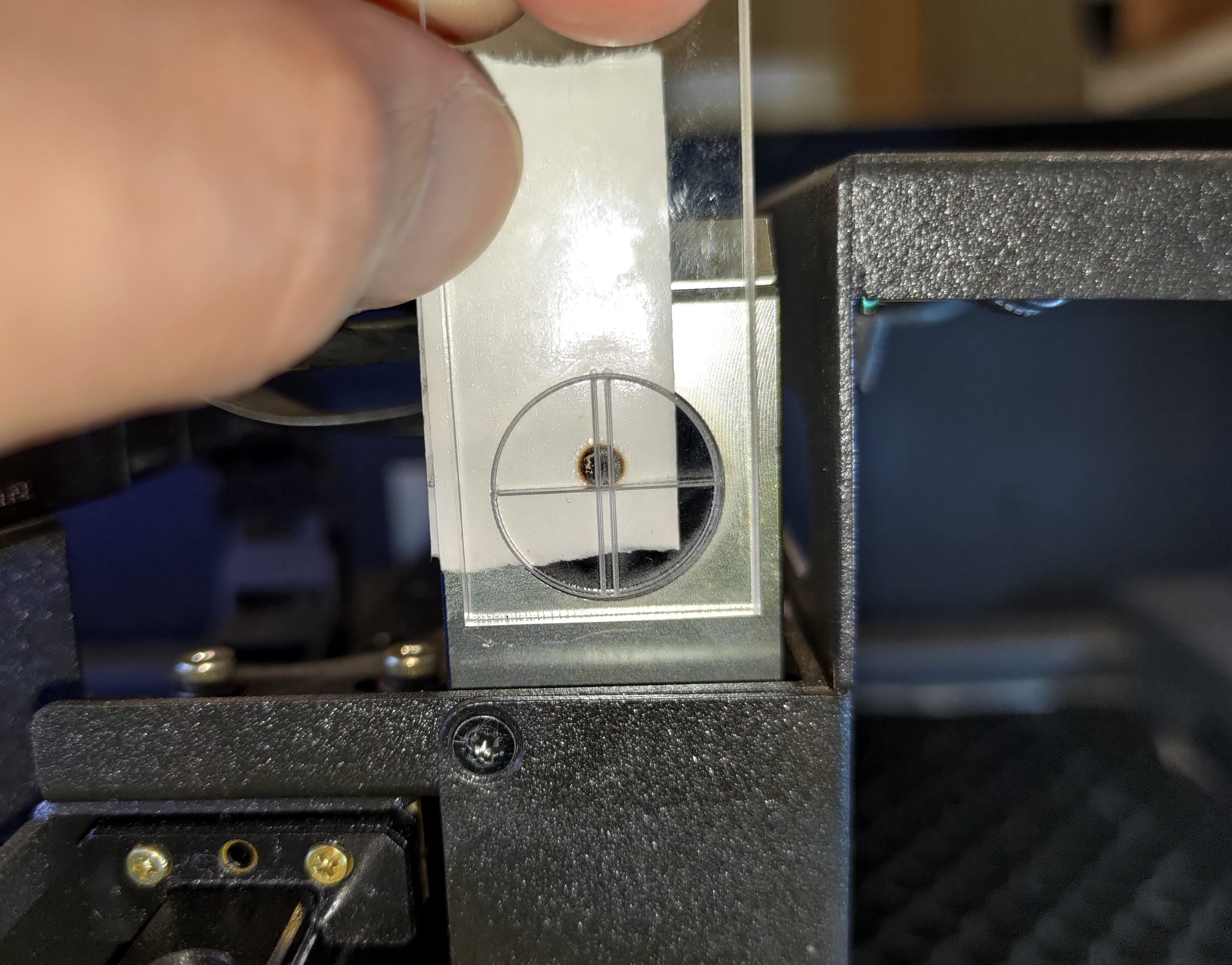

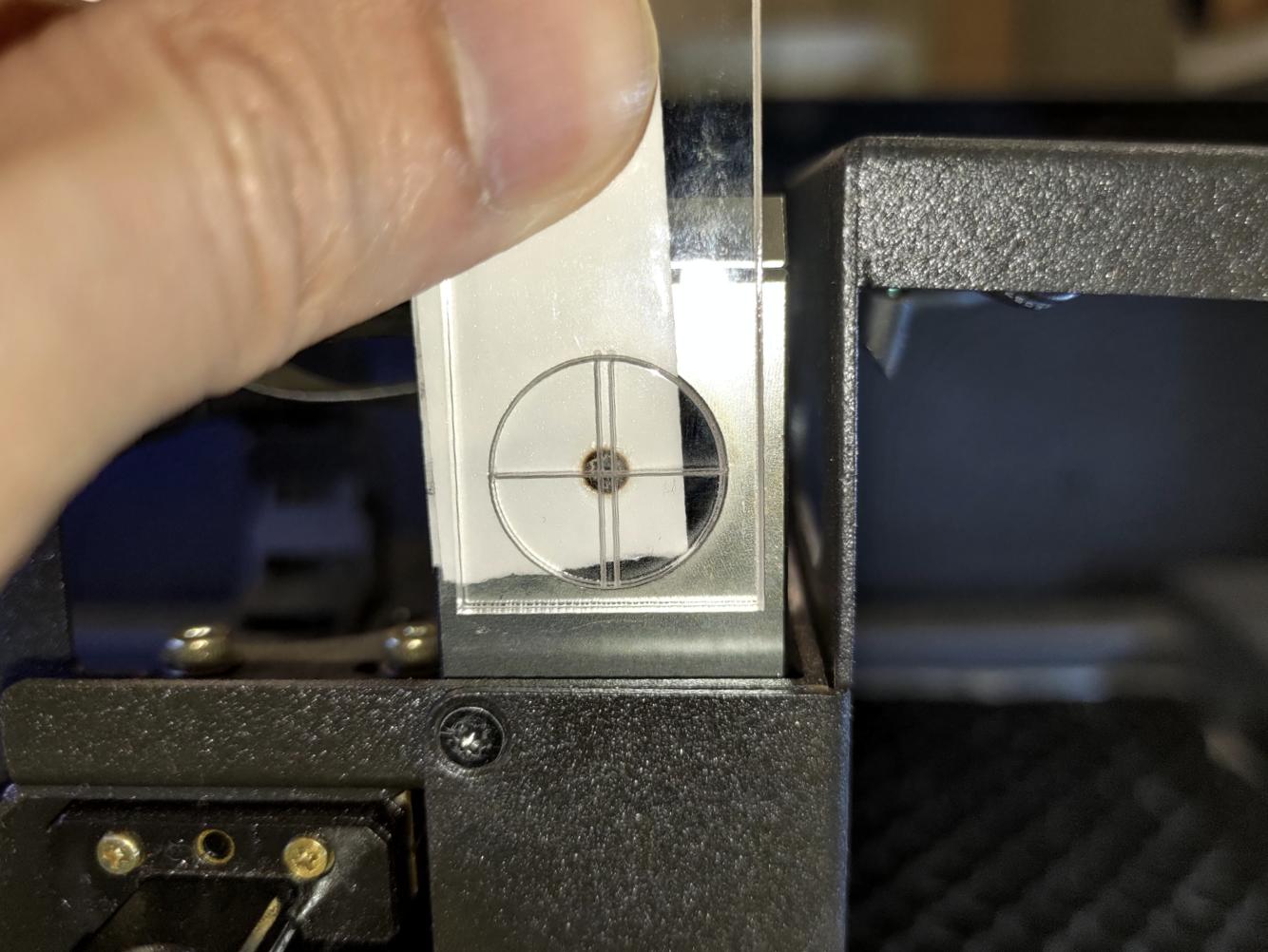

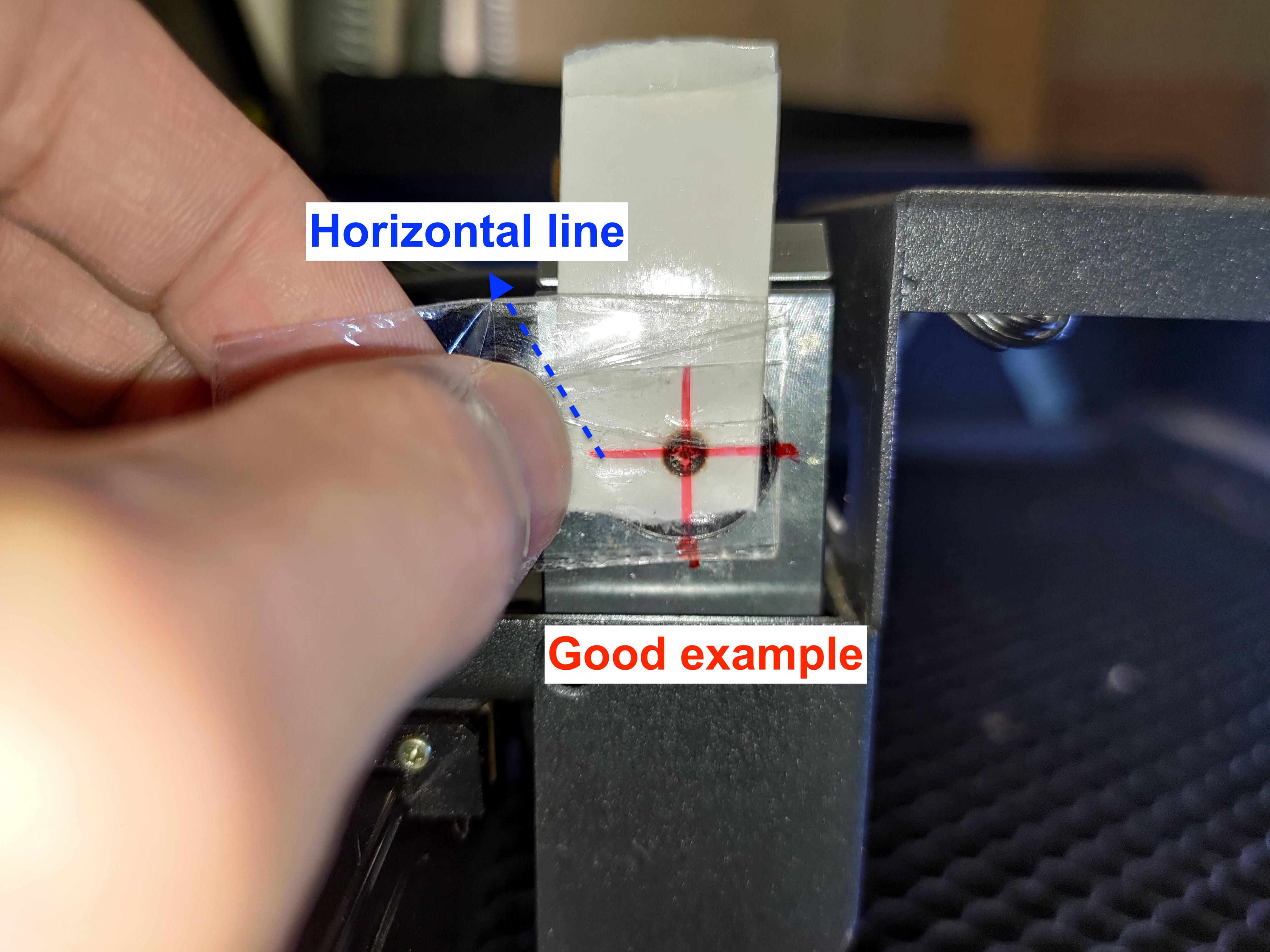

Herramienta acrílica - Ejemplo perfecto:
Herramienta de acrílico - Ejemplo aceptable:

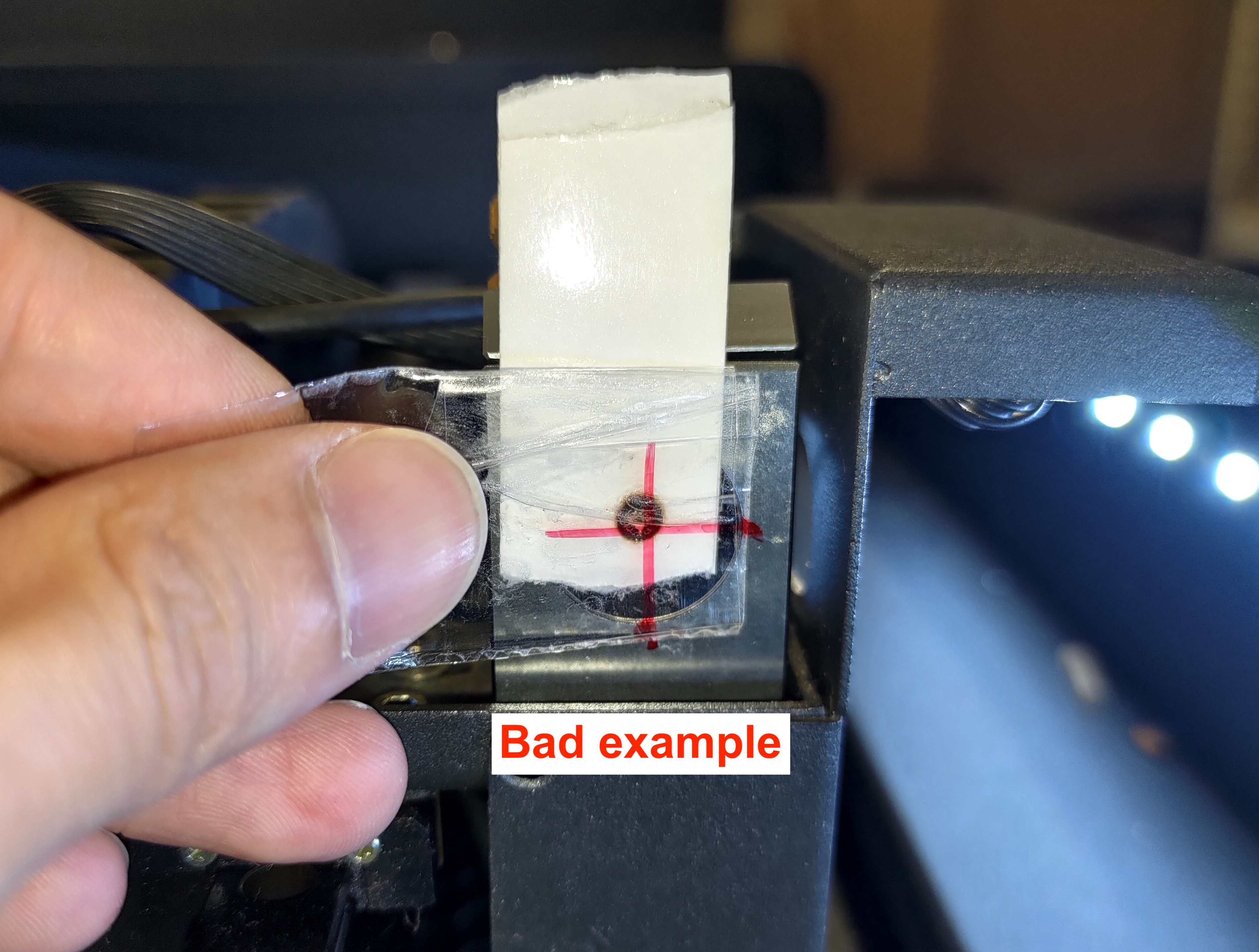

Herramienta acrílica - Mal ejemplo:
Para herramienta de cinta adhesiva:
Si su punto está por debajo de la línea horizontal, póngase en contacto con su distribuidor local e indíquele que su punto está por debajo de la línea horizontal.
----------------------------------------------------------------------------------------------------
Paso 8-6 - Recoger la 3ª Cinta Espejo:
Coloque una cinta de dos capas en el 3er espejo y mueva el cabezal a la posición central izquierda.
Haga 3 pulsaciones para crear el primer punto.
Mantén la misma cinta en el tercer espejo y mueve el cabezal a la posición central derecha.
Haz 3 pulsos para crear el segundo punto.
Retira la cinta del tercer espejo y colócala sobre el papel.
Anota la posición y el número de impulsos como en la foto de abajo.
----------------------------------------------------------------------------------------------------
LA GUÍA CONTINÚA EN EL TOMO 2
