Nota：
La trayectoria óptica cambiará debido al transporte y la vibración del trabajo, por lo que es necesaria una inspección periódica para garantizar la trayectoria óptica láser correcta para que la máquina pueda grabar de manera uniforme y cortar normalmente.
Esta página también es aplicable a la serie Beambox.
¿Cuándo comprobar?
1. La primera vez es unboxing después del transporte de larga distancia.
2. Después de la sustitución del tubo láser.
3. Para el mantenimiento regular, se recomienda comprobar una vez al mes.
4. Si tiene problemas para cortar o grabar.

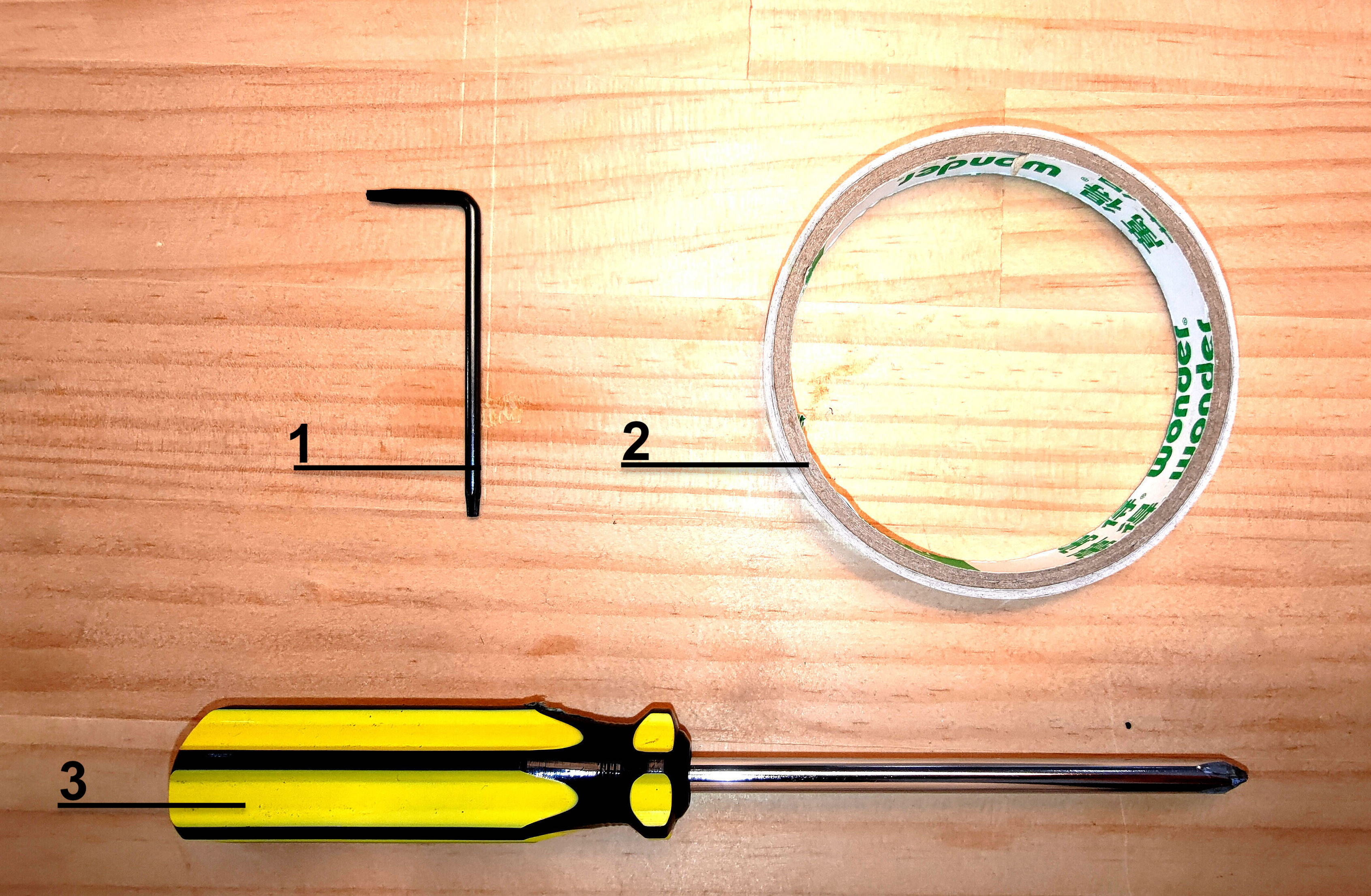

Paso 1 - Preparación de herramientas:
1｜Destornillador Torx (Para Hexa)
2｜Cinta de doble cara
3｜Destornillador Phillips (Para Beambox)
----------------------------------------------------------------------------------------------------
Paso 2 - Aprende a hacer un pulso:
A. Encienda la máquina.
B. Cierre la tapa.
C. Entre en modo Maintain y espere a que el proceso de homing termine.

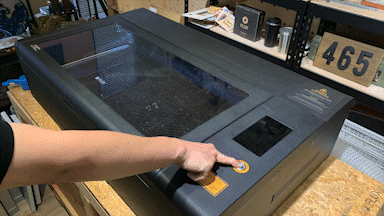

D. Busque el botón de Pulso.
E. Una pulsación = un pulso, dos pulsaciones = dos pulsos, y así sucesivamente.
#Siempre haga pulsos cuando la tapa de la puerta esté cerrada.
----------------------------------------------------------------------------------------------------
Paso 3 - Abra la tapa trasera:
- HEXA:

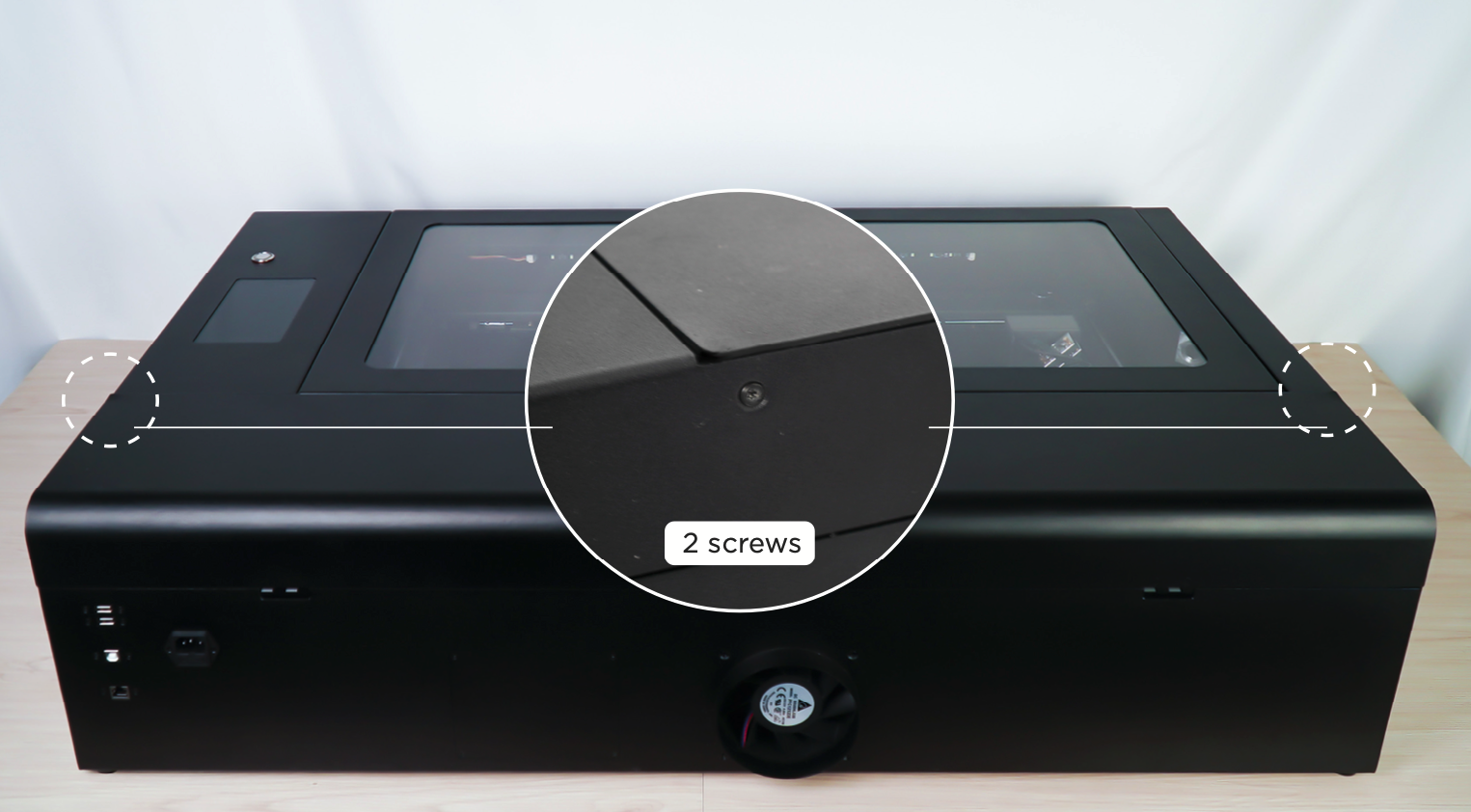

Utilice el destornillador Torx para desenroscar estos dos tornillos en los lados de la máquina, y la cubierta posterior se puede abrir después.
- Beambox:

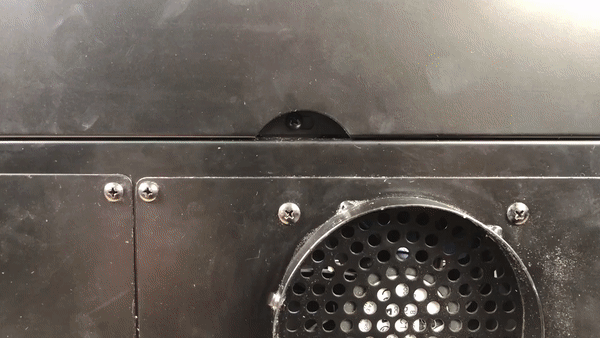

Utilice el destornillador Phillips para desatornillar el tornillo encima del ventilador en la parte posterior de la máquina, y la cubierta posterior se puede abrir después.
----------------------------------------------------------------------------------------------------
Paso 4 - Conozca las ubicaciones
Familiarícese con las ubicaciones:
- Primer espejo reflector
- Segundo espejo reflectante
- Tercer espejo reflector
- 7 ubicaciones de la cama a las que se moverá el cabezal láser durante la comprobación.
----------------------------------------------------------------------------------------------------
Paso 5 - Limpie todos los espejos y lentes de enfoque:
Por favor, siga las instrucciones en el enlace de abajo para limpiar todos los espejos y lentes.
- HEXA: 4-6 Limpieza de espejos y lentes
- Beambox: 5-4 Limpieza de espejos y lentes
----------------------------------------------------------------------------------------------------
Paso 6 - Compruebe el punto láser en el primer espejo:
Este paso es para comprobar si el tubo láser y la máquina están en buenas condiciones.
Vista general del paso:
--------------------
--------------------------------------------------------------------------------
Paso 6-1 - Poner Cinta y Hacer Pulsos:
Ponga una cinta de doble cara de dos capas en el 1er espejo, cierre la tapa trasera y haga cinco pulsos.
----------------------------------------------------------------------------------------------------
Paso 6-2 - Compruebe la forma del punto en la cinta:
La forma es buena para ser lo más redonda posible, y la primera pieza de cinta de doble cara en el frente debe ser quemado sin embargo.

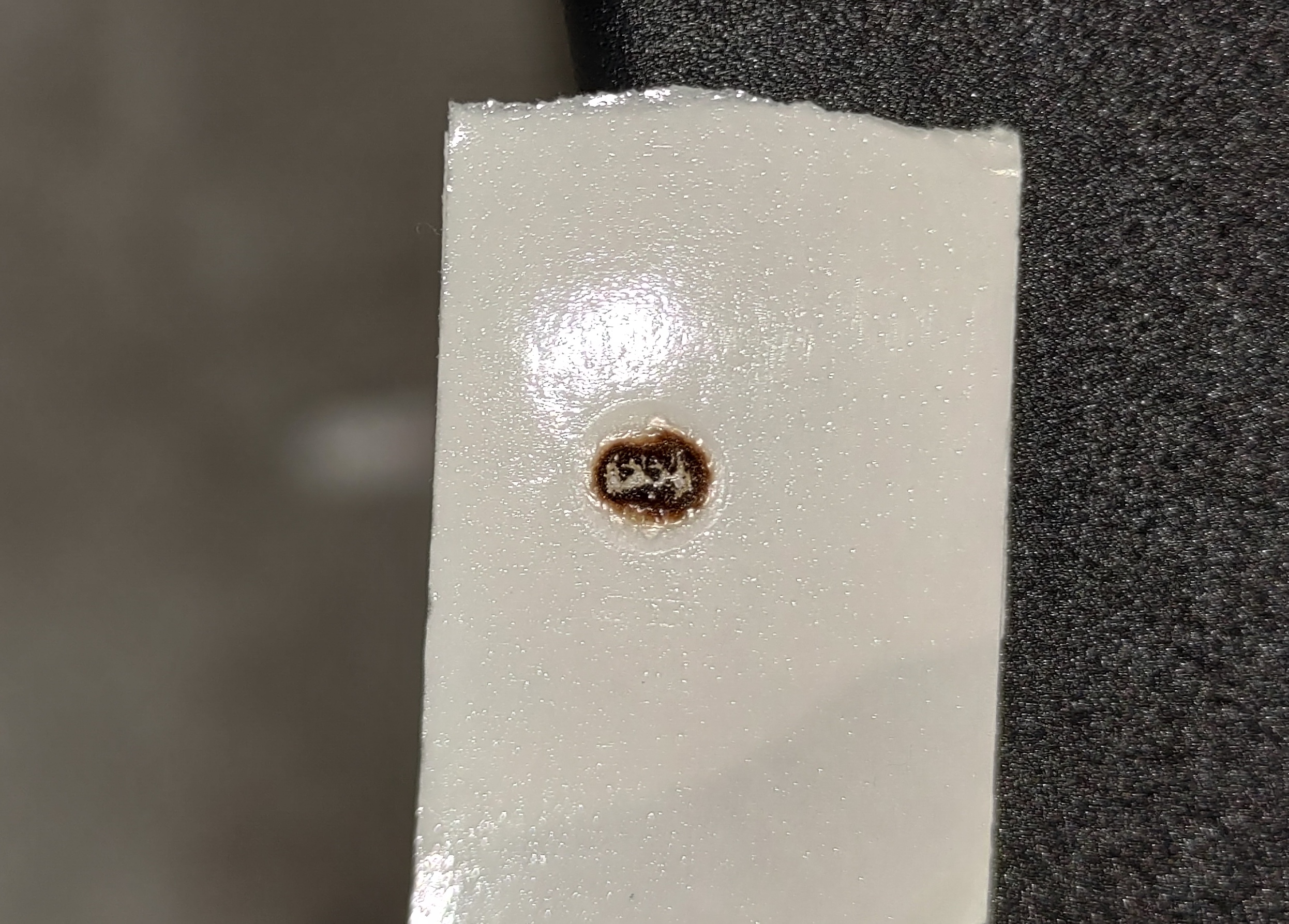

Buen ejemplo:
----------------------------------------------------------------------------------------------------
Paso 6-3 - Recoger la 1ª cinta de espejo:

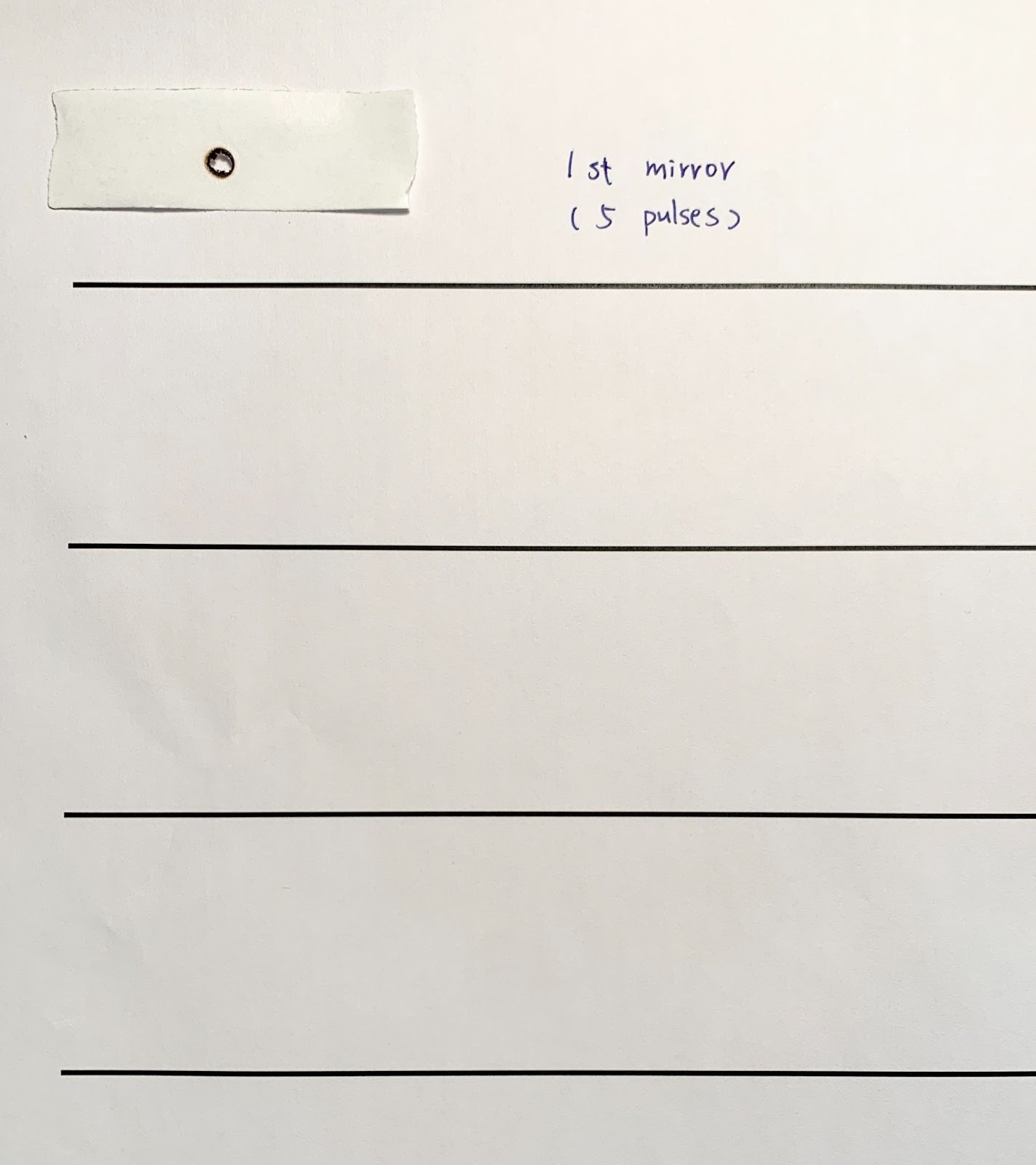

Ponga la 1ª cinta espejo en un papel. Anote la posición y el número de pulsos como en la foto de abajo.
----------------------------------------------------------------------------------------------------
Paso 6-4 - Resolución de problemas e informes:
Si su punto no es redondo, no es fuerte, o similar a los malos ejemplos anteriores, aumente la tasa de potencia a x2.0 y vea si mejora:
Si el punto se hace más fuerte, esto indica que el tubo láser podría haber declinado, usted todavía puede terminar el proceso con un aumento de la tasa de potencia, o puede ponerse en contacto con su distribuidor local indicando que el tubo podría haber declinado.
Si el punto no se vuelve más fuerte o sigue teniendo una forma extraña, póngase en contacto con su distribuidor local para obtener más ayuda.
(Por favor, comparta la foto del resultado de su pulso en el 1er espejo con su revendedor).
----------------------------------------------------------------------------------------------------
Paso 7 - Compruebe la trayectoria del 1º al 2º espejo:
Este paso es para comprobar si la trayectoria está alineada desde el 1er espejo al 2º espejo.
Vista general del paso:
----------------------------------------------------------------------------------------------------
Paso 7-1 - Crear el Primer Punto para la Posición Superior Izquierda:

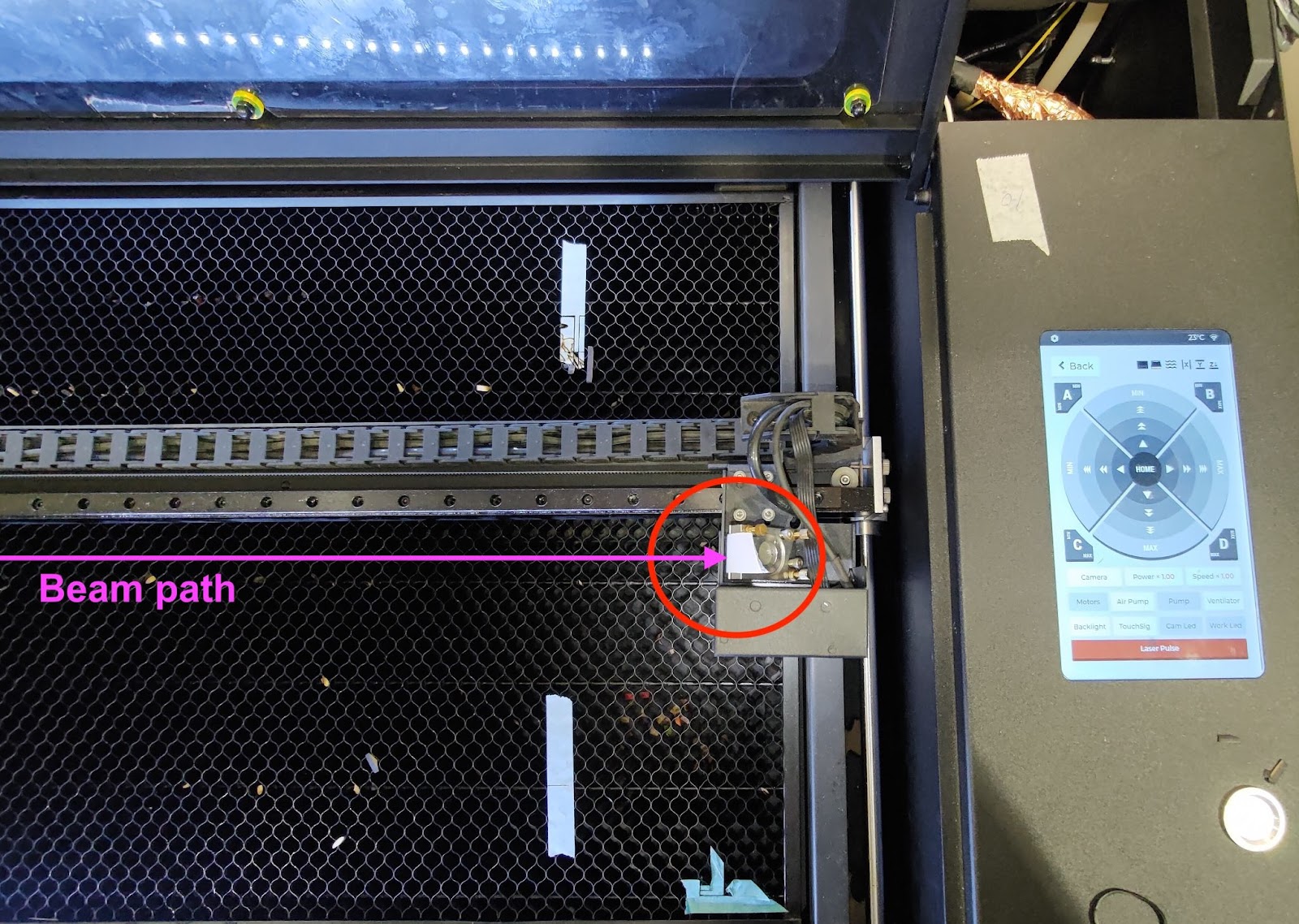

Coloque una cinta de dos capas en el 2º espejo y mueva el cabezal a la esquina superior izquierda.
Haga tres pulsaciones para crear el primer punto.
----------------------------------------------------------------------------------------------------
Paso 7-2 - Crear el Segundo Punto para la Posición Inferior Izquierda:
Mantenga la misma cinta en el 2do espejo y mueva el cabezal a la esquina inferior izquierda.
Haga 3 pulsos para crear el segundo punto.
Si no hay ningún punto en la posición inferior izquierda, indica que la trayectoria está desalineada drásticamente.
Consulte el enlace para realinear la trayectoria óptica. [https://bomedia.freshdesk.com/a/solutions/articles/101000466534 ]
----------------------------------------------------------------------------------------------------
Paso 7-3 - Compruebe si los puntos primero y segundo se solapan
Si los puntos se superponen perfectamente, como en la foto de abajo, indica que la trayectoria está alineada correctamente.
Si no se superponen, como en los malos ejemplos de abajo, indica que desde el 1er espejo hasta el 2do espejo, el camino óptico está desalineado, y el 1er espejo tiene que ser ajustado.
Por favor, consulte el enlace para realinear la trayectoria óptica. [4-8 Alineación de la trayectoria óptica]

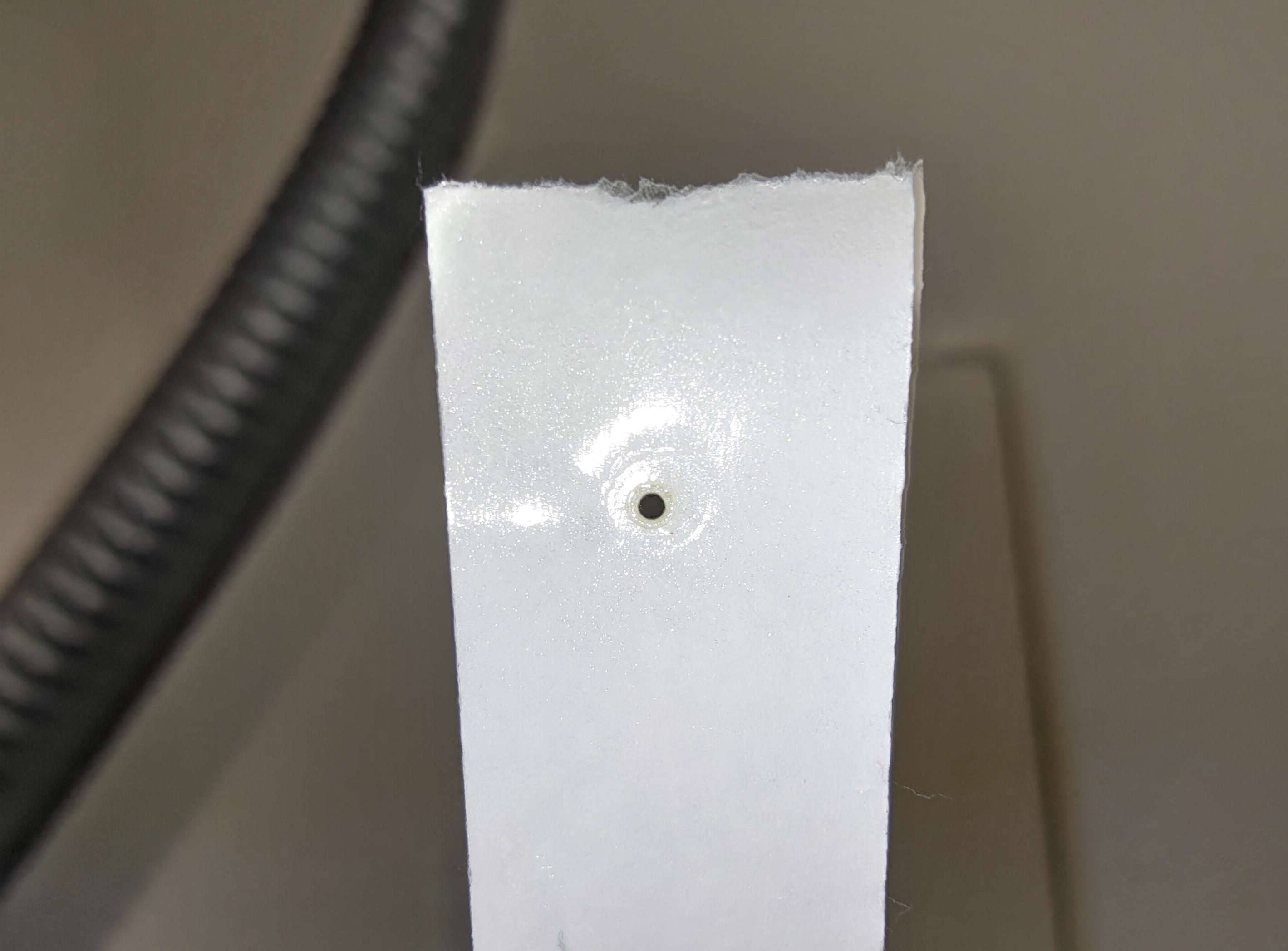

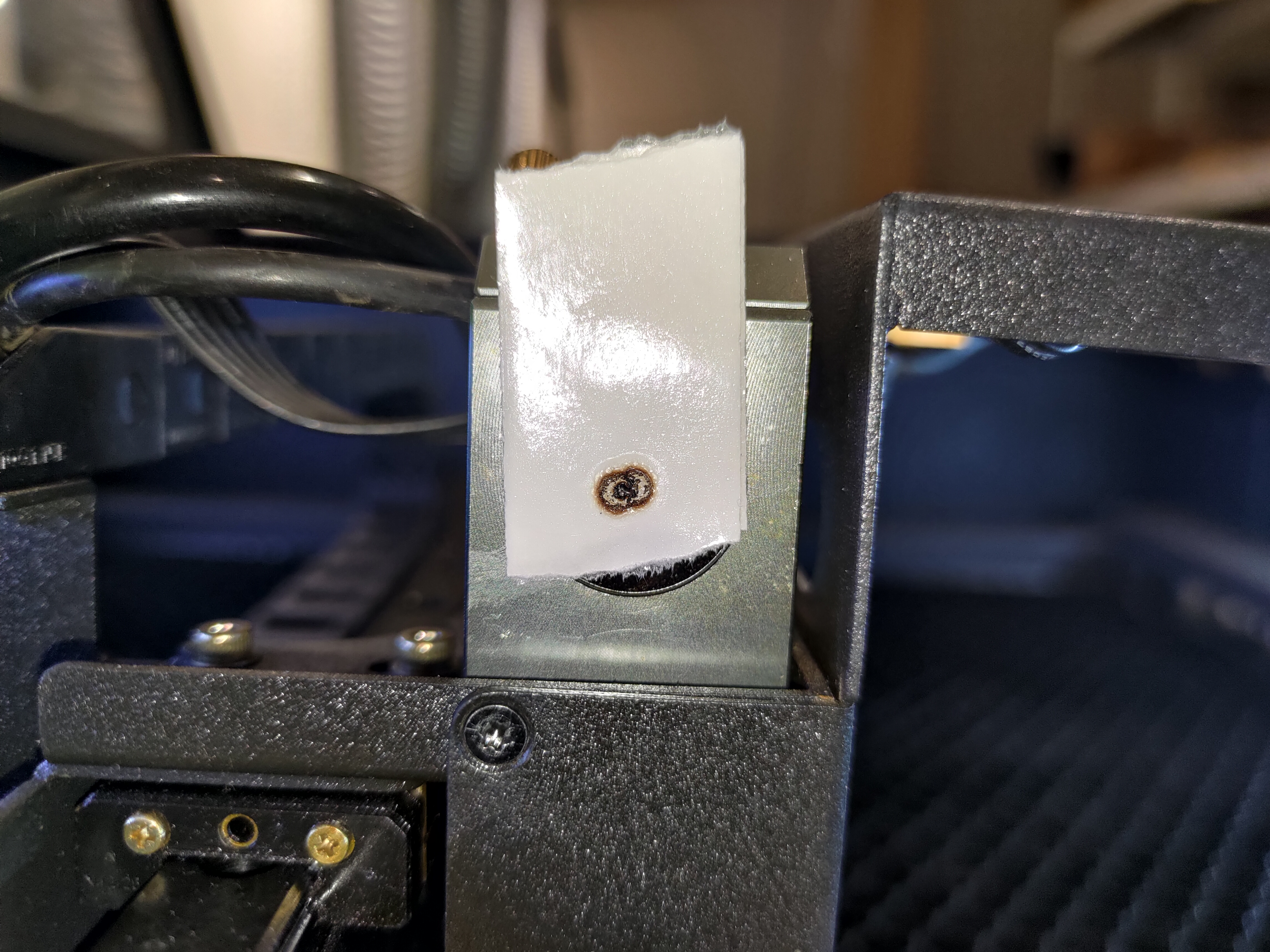

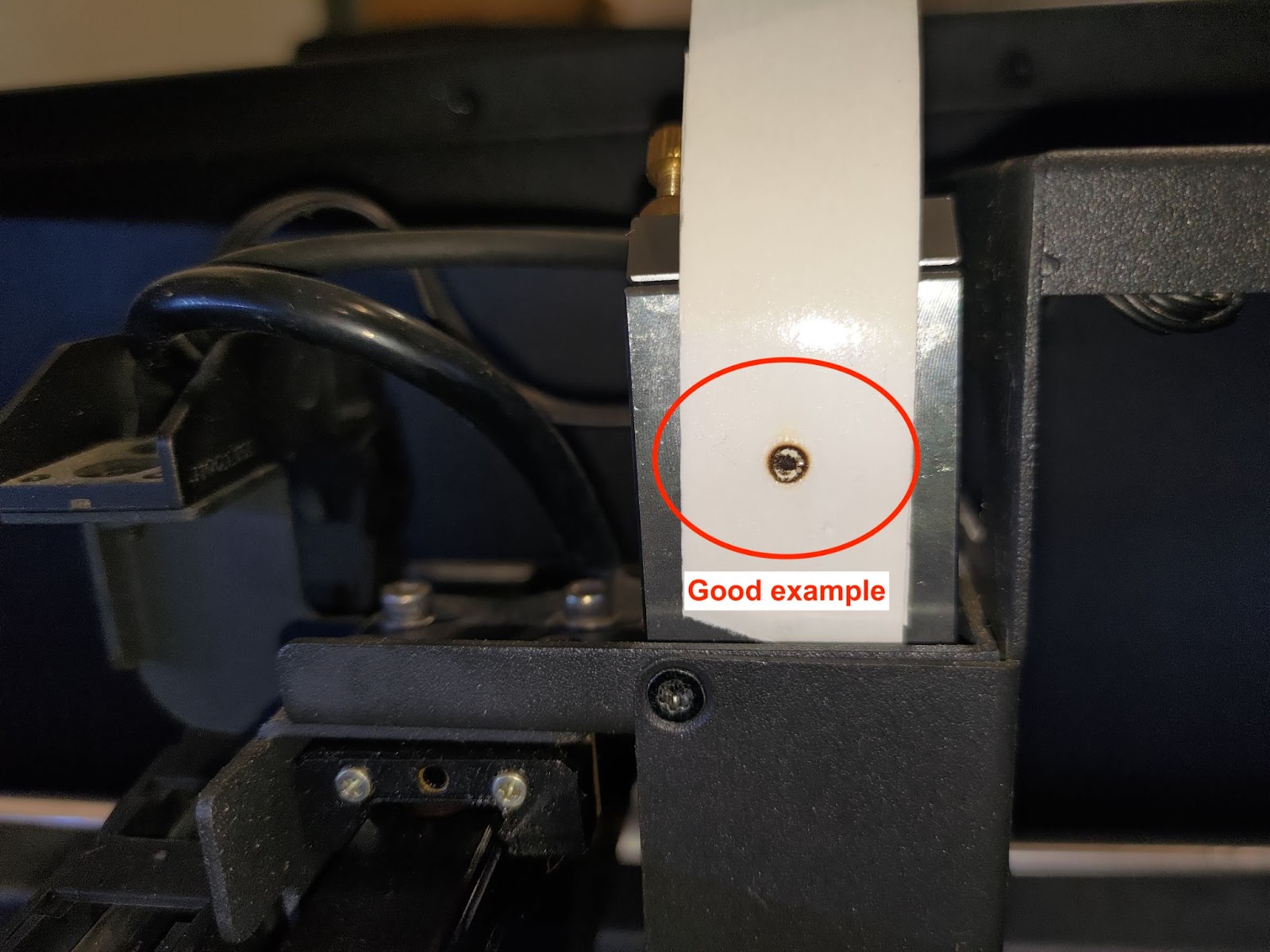

Buen ejemplo:

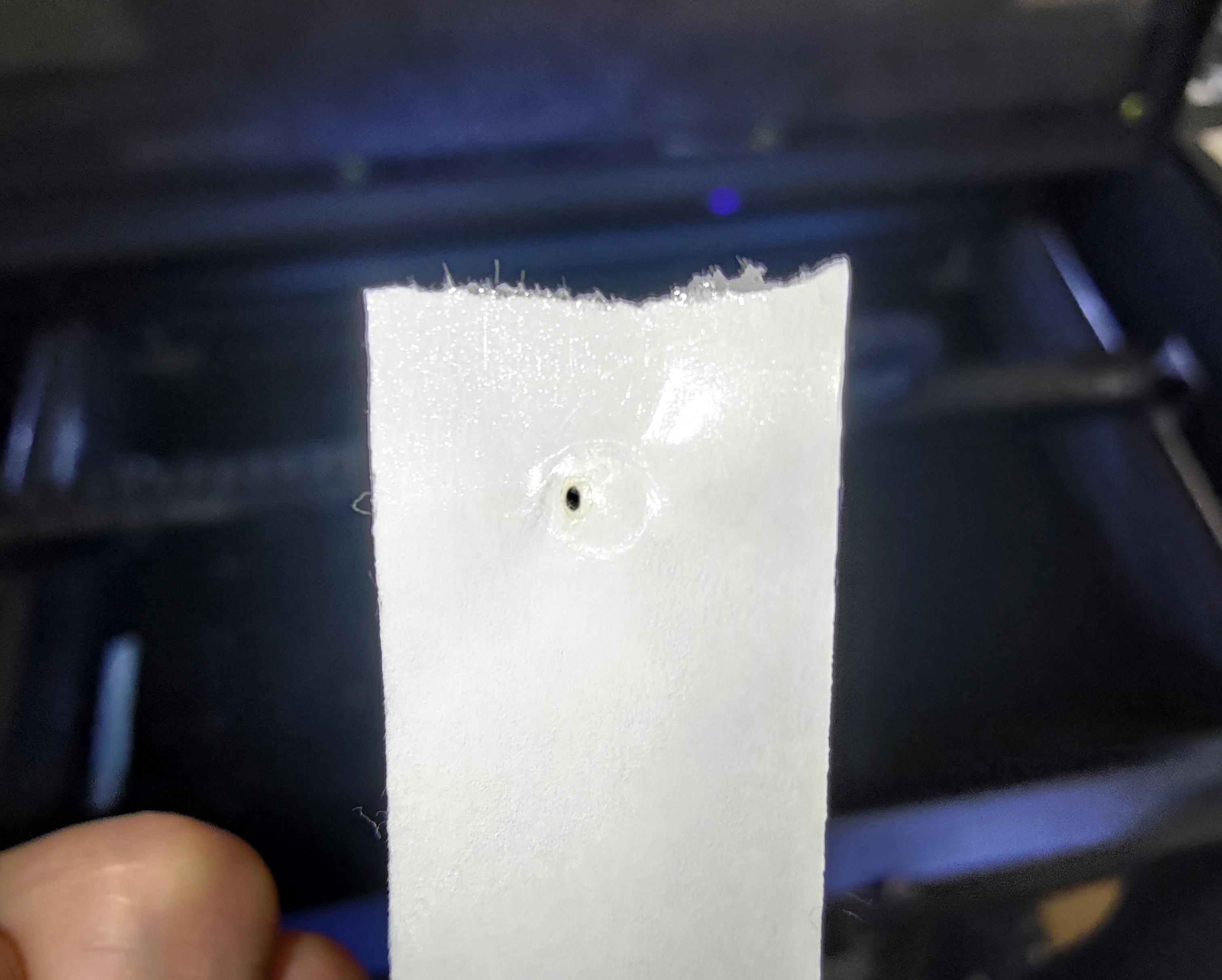

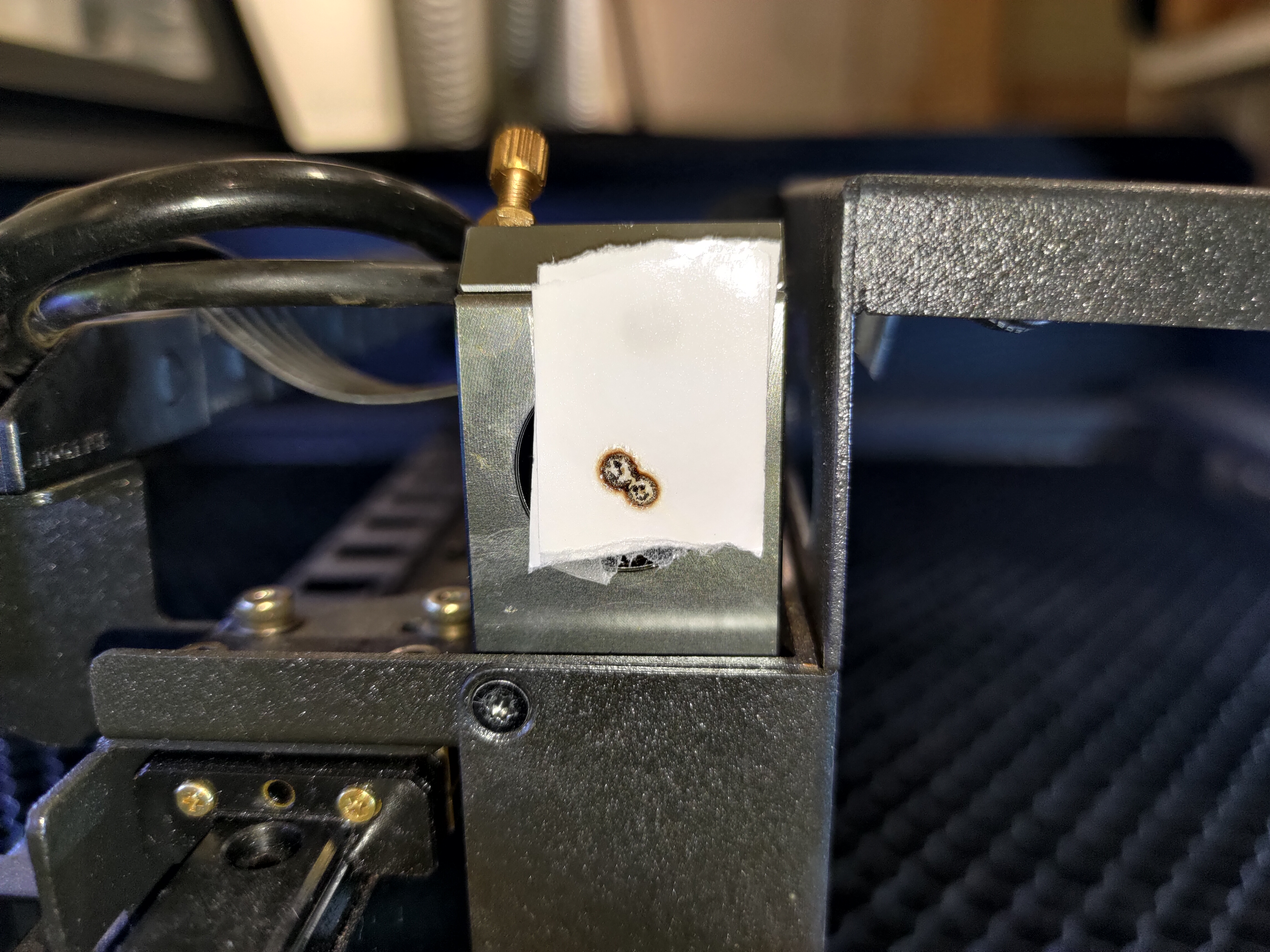

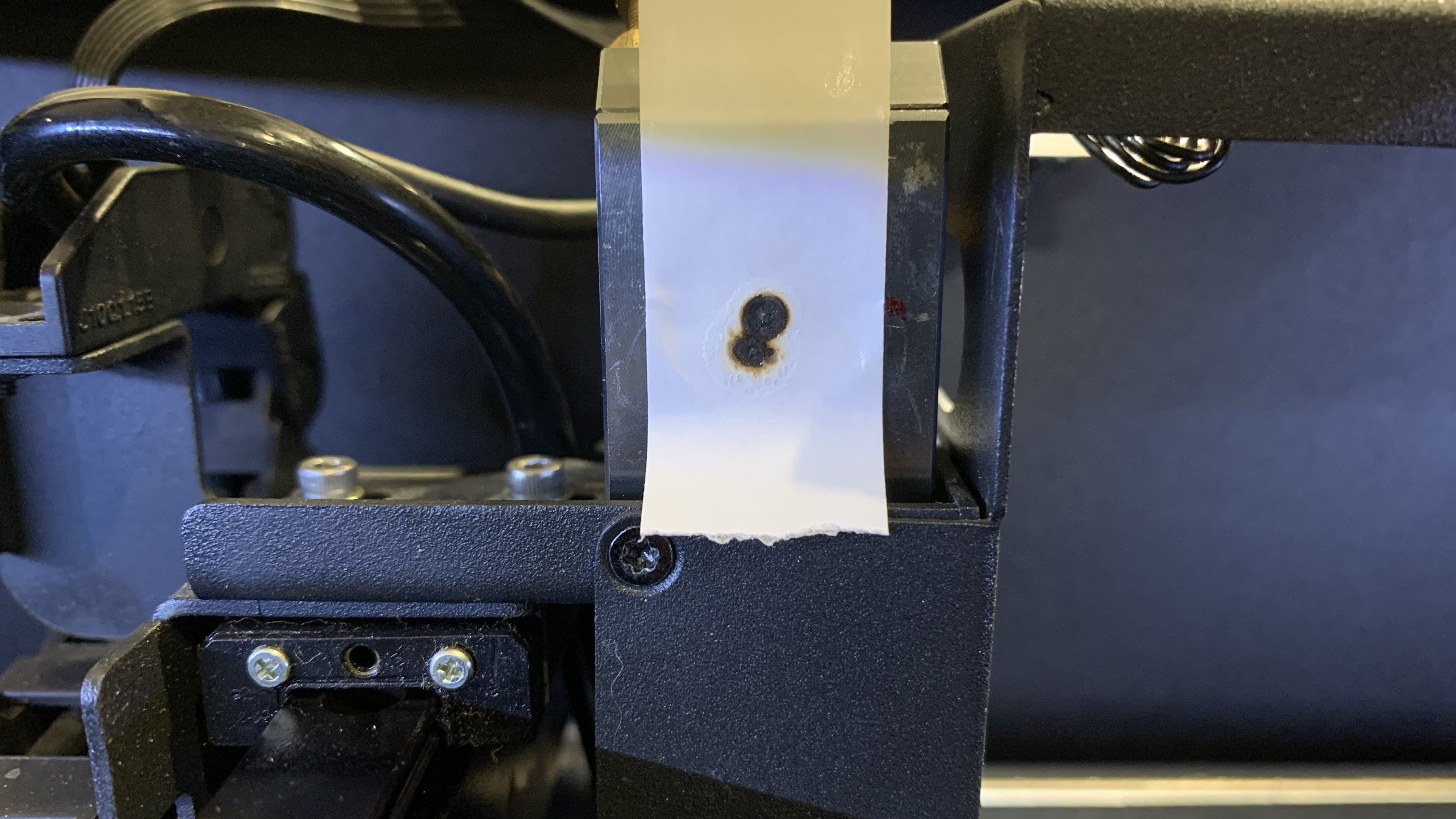

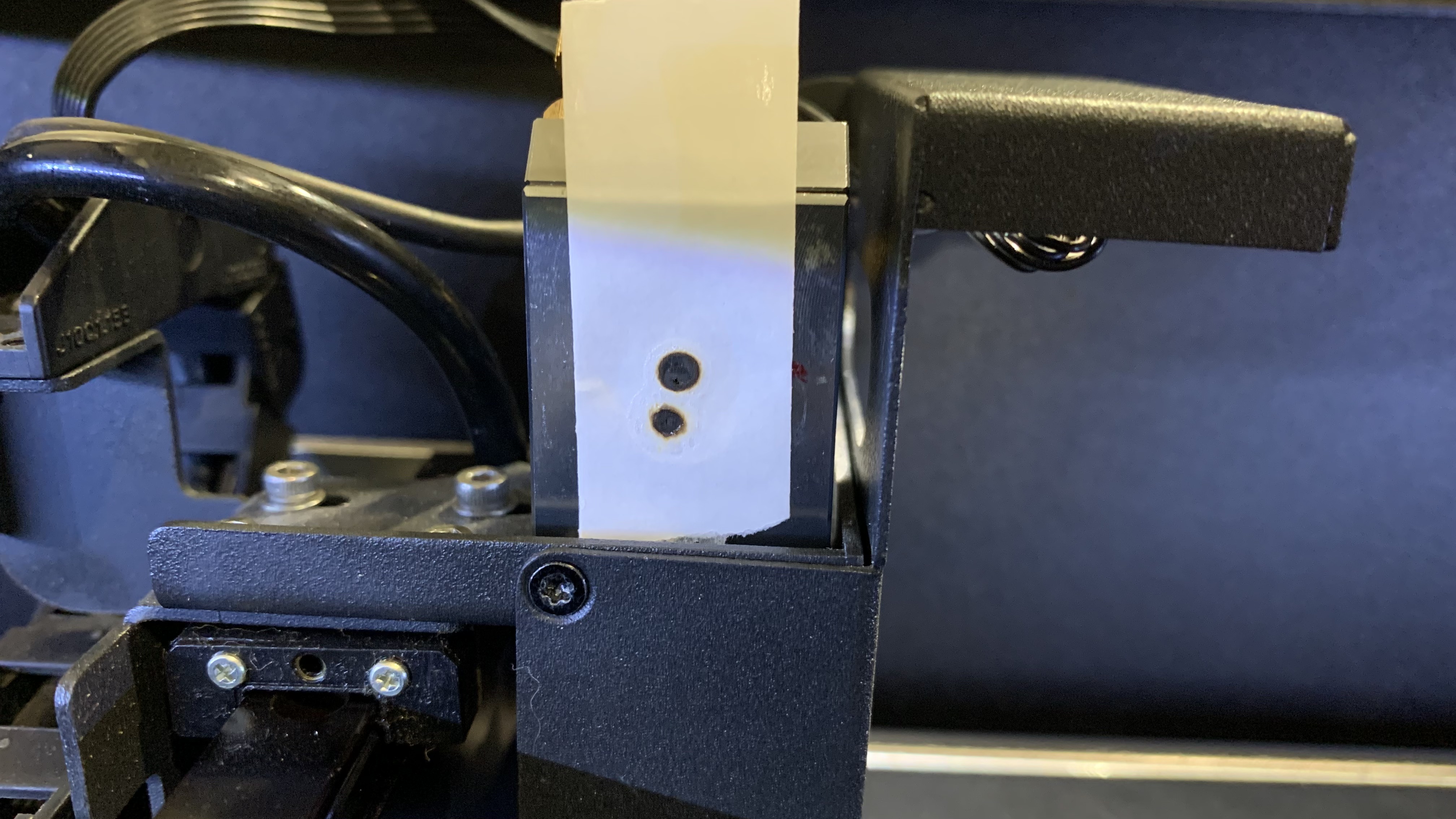

Mal ejemplo:
----------------------------------------------------------------------------------------------------
---------------------------------
Paso 7-4 - Recoger la 2ª cinta espejo:

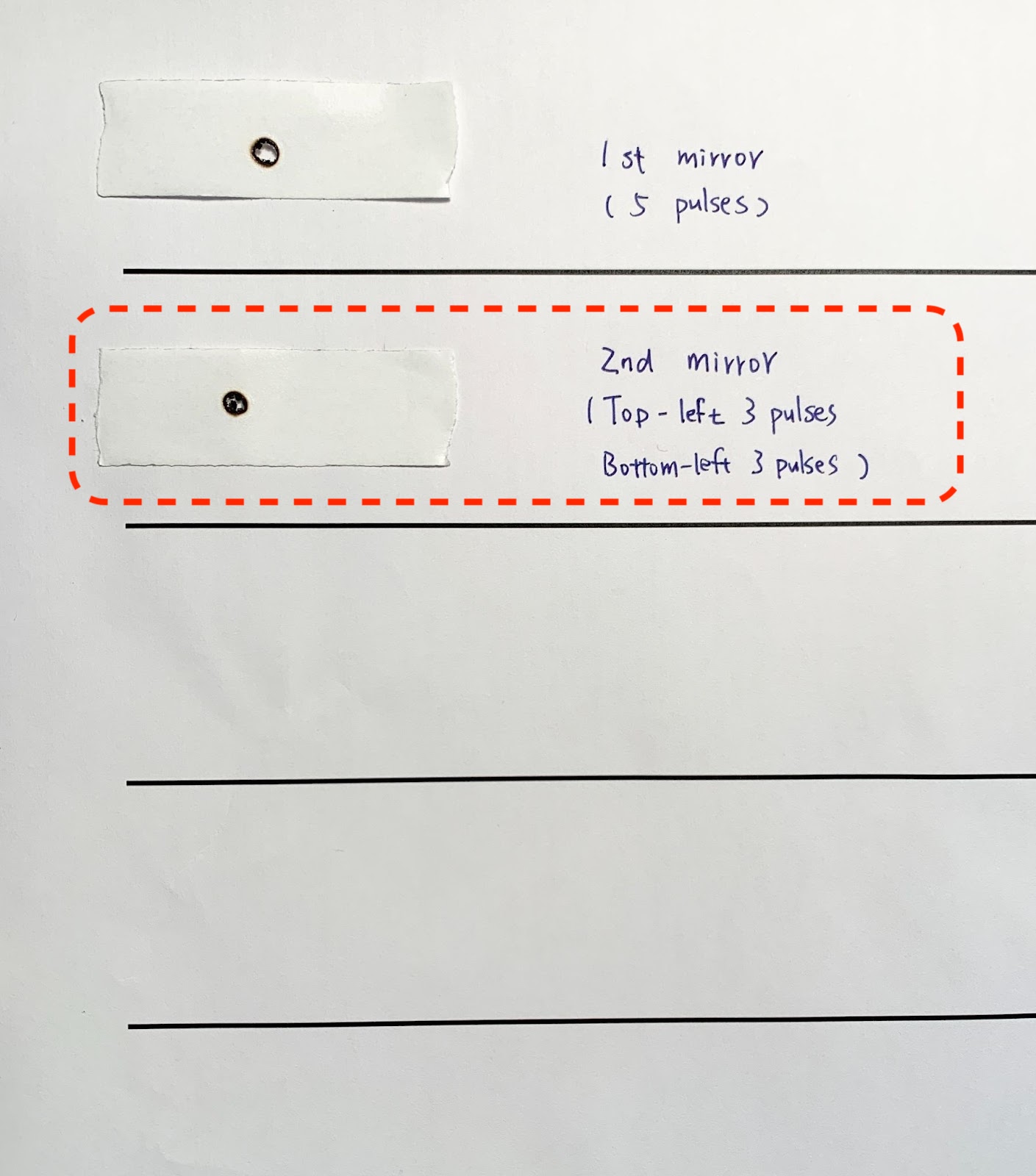

Coloque la 2ª cinta espejo sobre el papel. Anote la posición y el número de impulsos como en la foto de abajo.
----------------------------------------------------------------------------------------------------
Paso 8 - Comprobar la trayectoria del 2º al 3º espejo:
Este paso es para comprobar si la trayectoria está alineada desde el 2º espejo hasta el 3º espejo.
Resumen del paso:
----------------------------------------------------------------------------------------------------

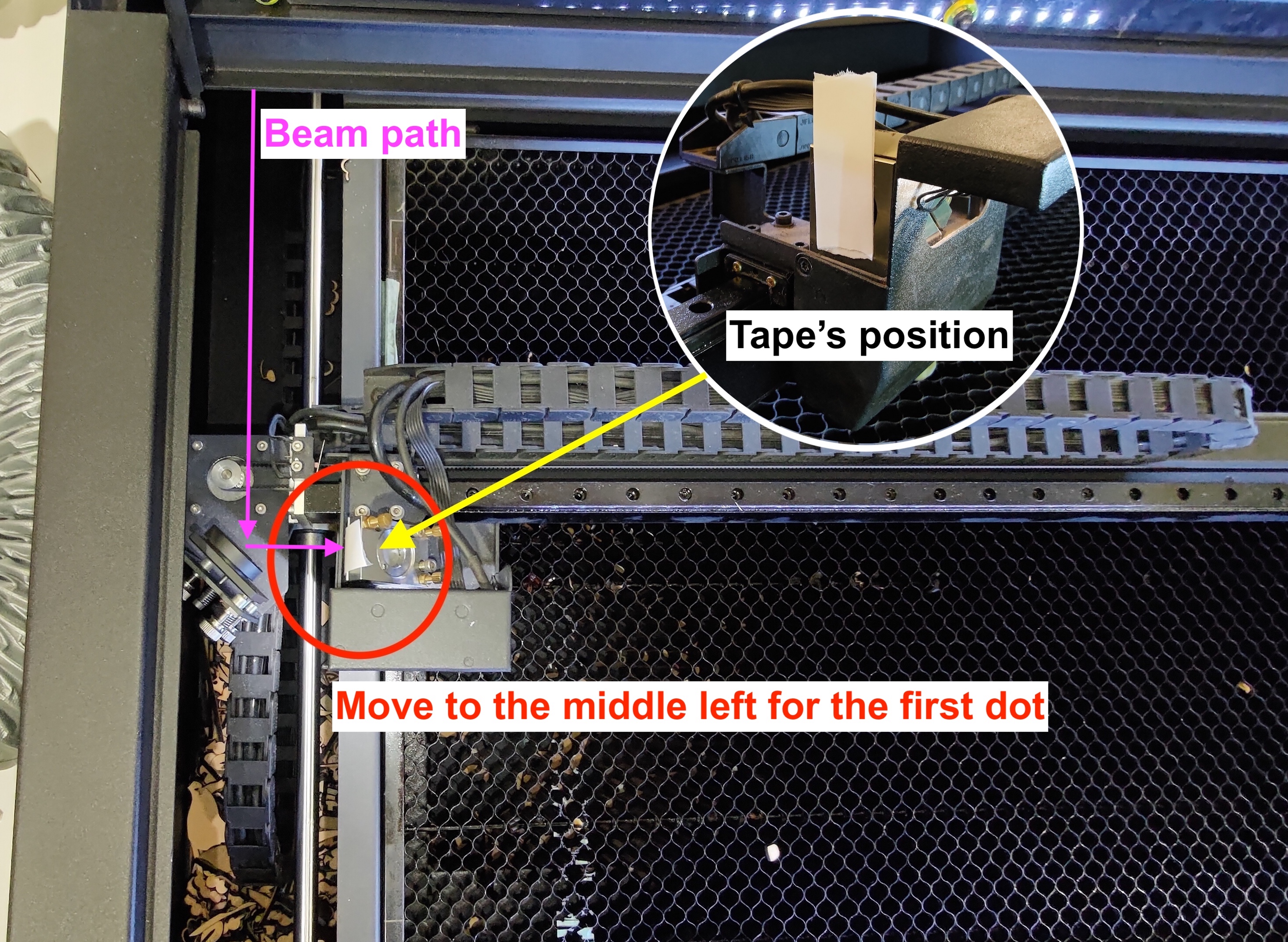

Paso 8-1 - Crear el Primer Punto para la Posición Central Izquierda:

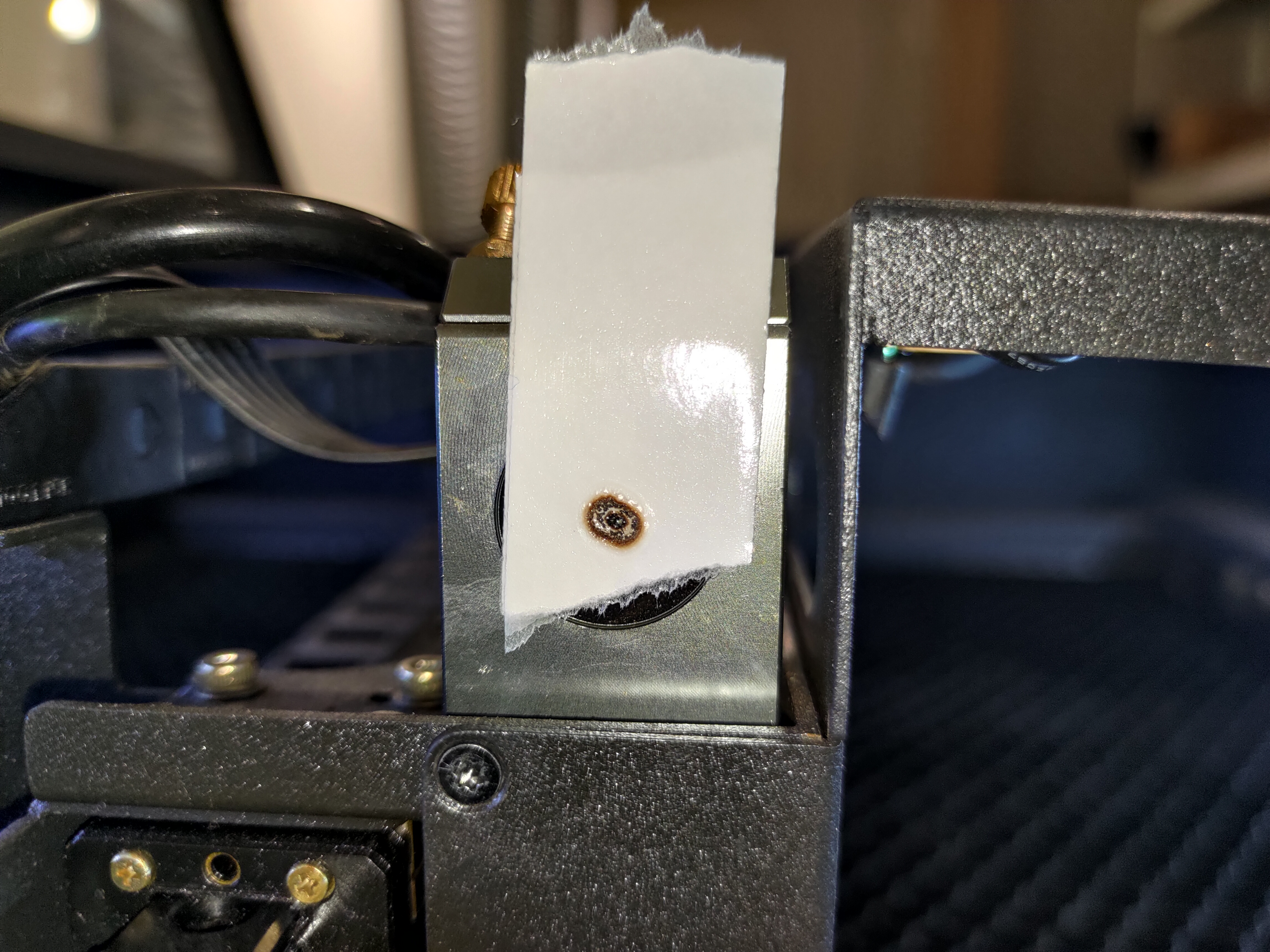

Coloque una cinta de dos capas en el 3er espejo y mueva el cabezal a la posición central izquierda.
Haga 3 pulsaciones para crear el primer punto.
----------------------------------------------------------------------------------------------------
Paso 8-2 - Crear el Segundo Punto para la Posición Centro-Derecha:
Mantenga la misma cinta en el 3er espejo y mueva el cabezal a la posición media-derecha.
Haga 3 pulsos para crear el segundo punto.
----------------------------------------------------------------------------------------------------
Paso 8-3 - Compruebe si el primer y el segundo punto se superponen
Si sus puntos se superponen perfectamente, como en la foto de abajo, indica que la trayectoria está alineada correctamente.
Puede pasar al Paso 8-5.
Si no se superponen, indica que desde el 2º espejo hasta el 3º espejo, la trayectoria óptica está desalineada, y hay que ajustar el 2º espejo.
Consulte el enlace para realinear la trayectoria óptica. [https://bomedia.freshdesk.com/a/solutions/articles/101000466534]
Buen ejemplo:

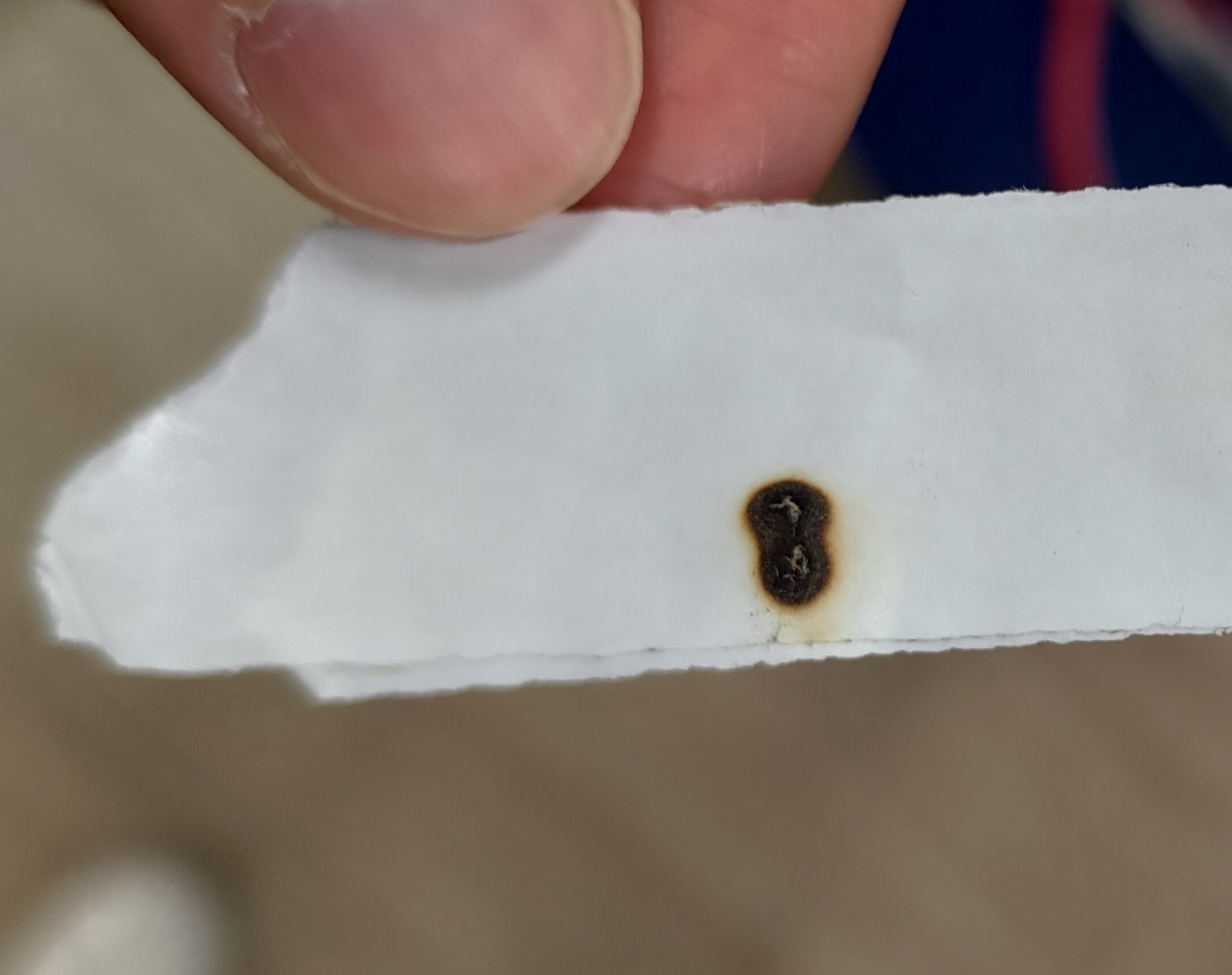

Mal ejemplo:
----------------------------------------------------------------------------------------------------
Paso 8-4 - Recoger la cinta del 3er espejo:

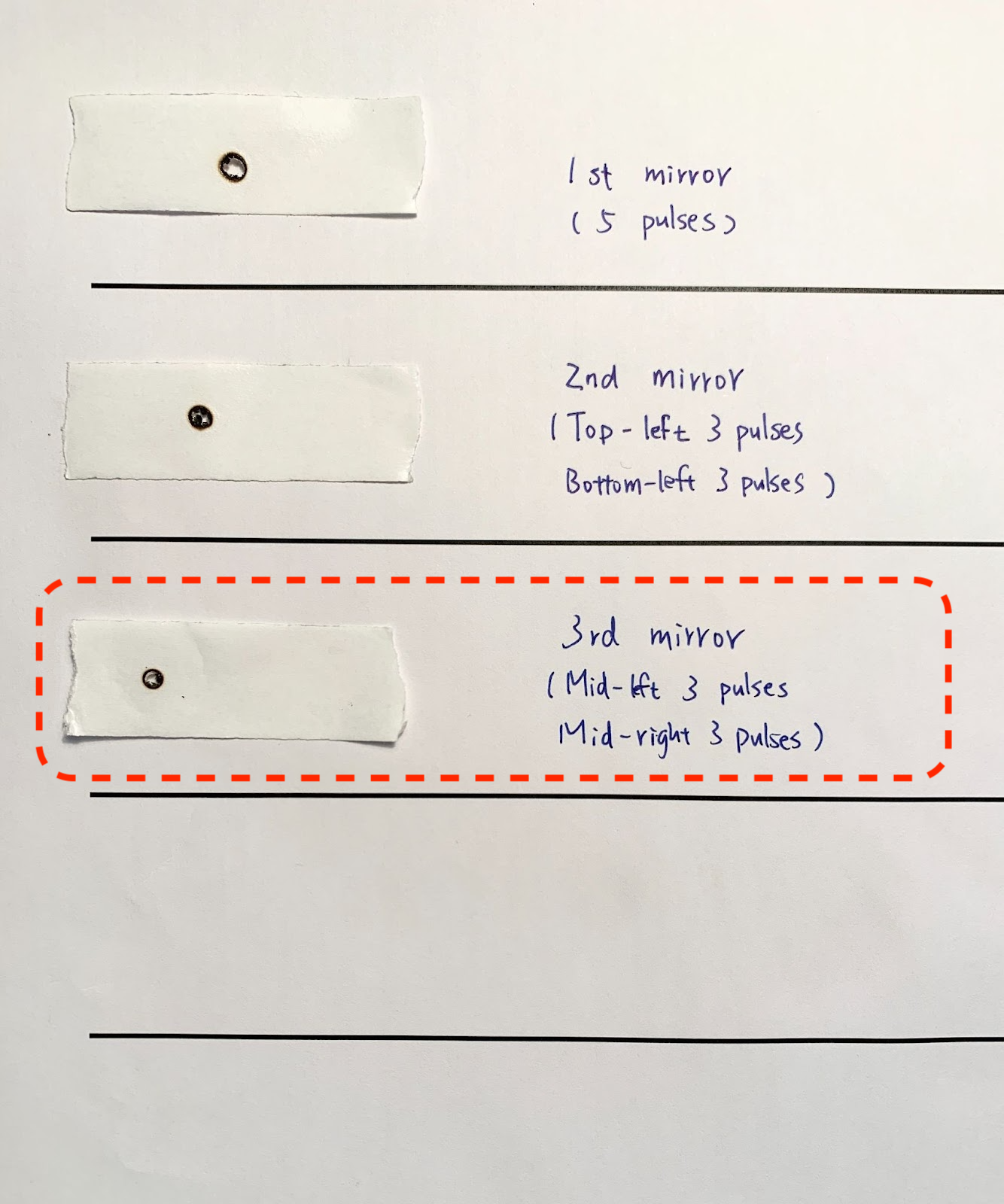

Retire la cinta del 3er espejo y colóquela sobre el papel.
Anote la posición y el número de pulsos como en la foto de abajo.
----------------------------------------------------------------------------------------------------
Paso 9 - Compruebe la trayectoria desde el 3er espejo hasta la punta de la boquilla:
Habrá dos lugares para comprobar.
El primero es el centro de la cama - Vista general del paso:
El otro es la esquina inferior derecha de la cama - Vista general del paso:
----------------------------------------------------------------------------------------------------
Paso 9-1 - Comprobar la trayectoria del eje Z en el centro de la cama

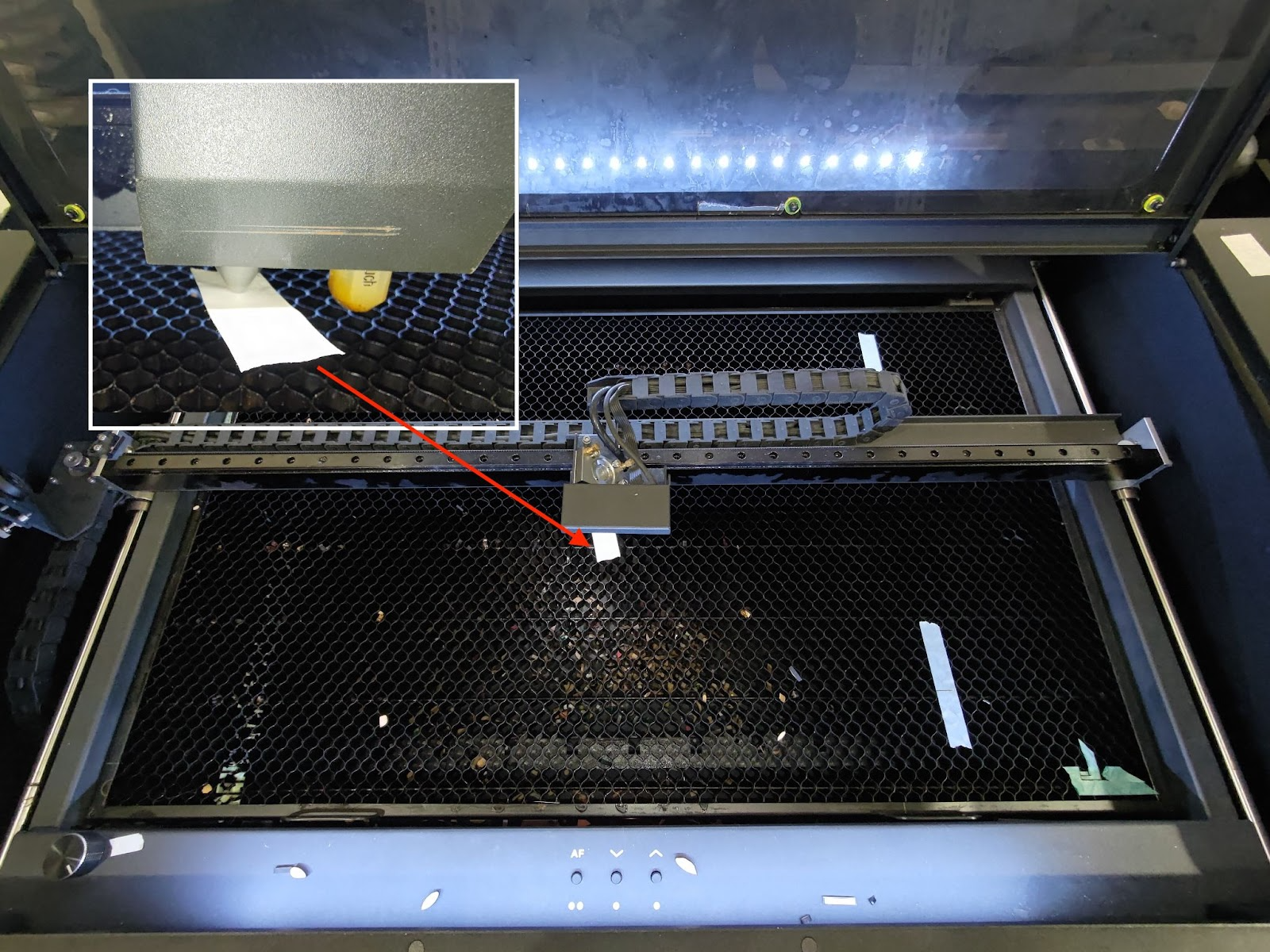

Coloque una cinta de una capa en la punta de la boquilla y mueva el cabezal láser al centro de la cama, luego haga un pulso.
Retire la cinta y compruebe si el punto es redondo.

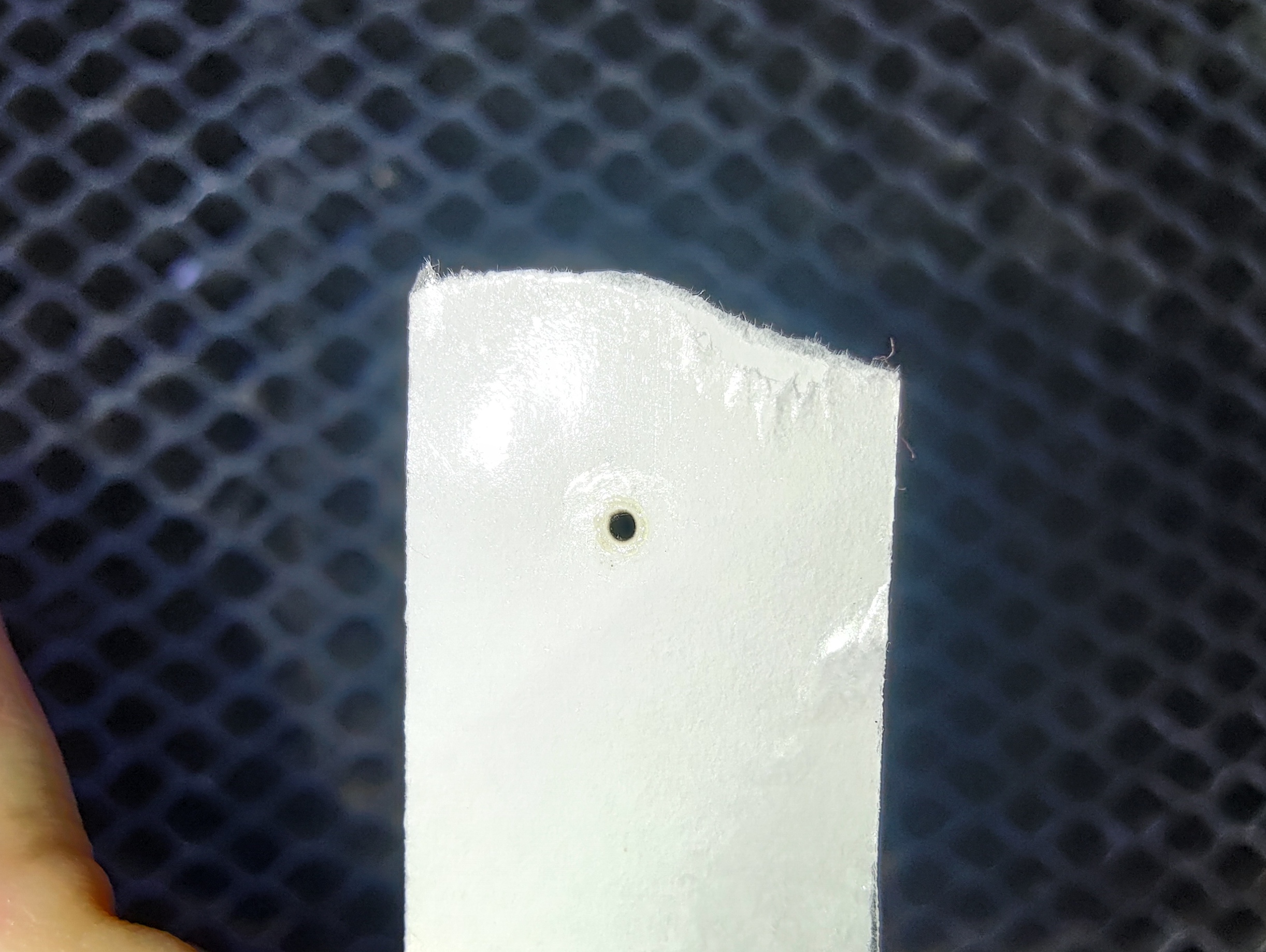

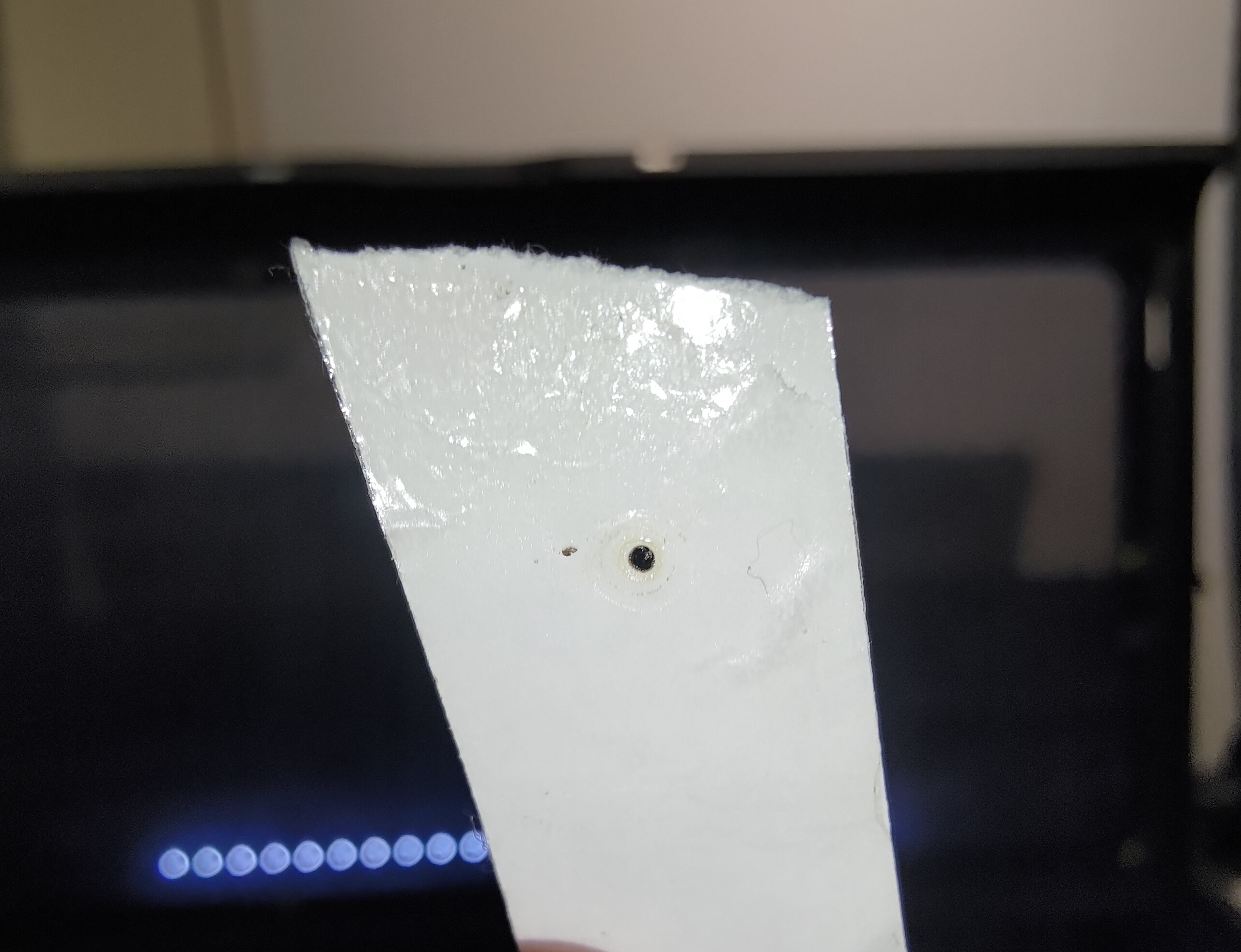

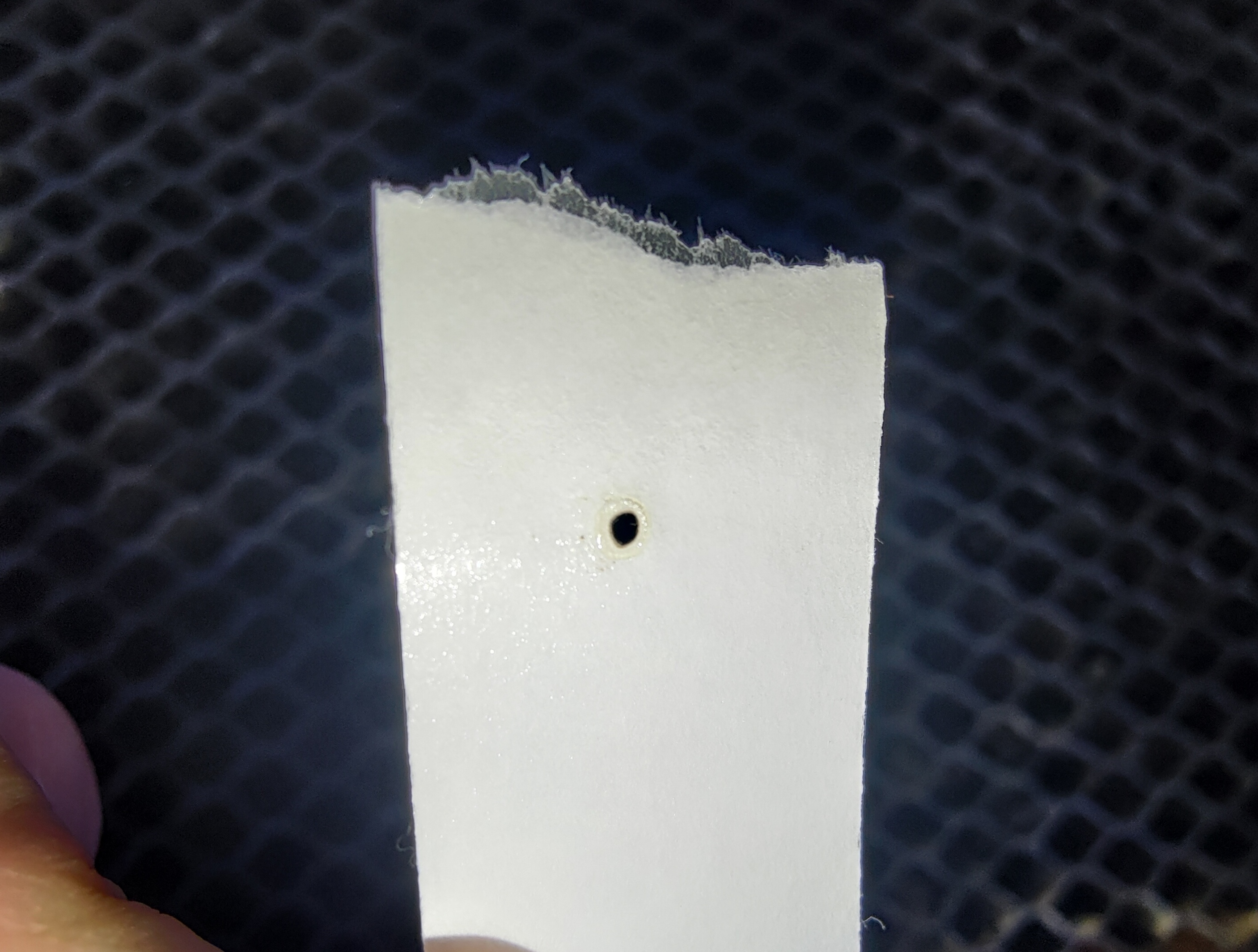

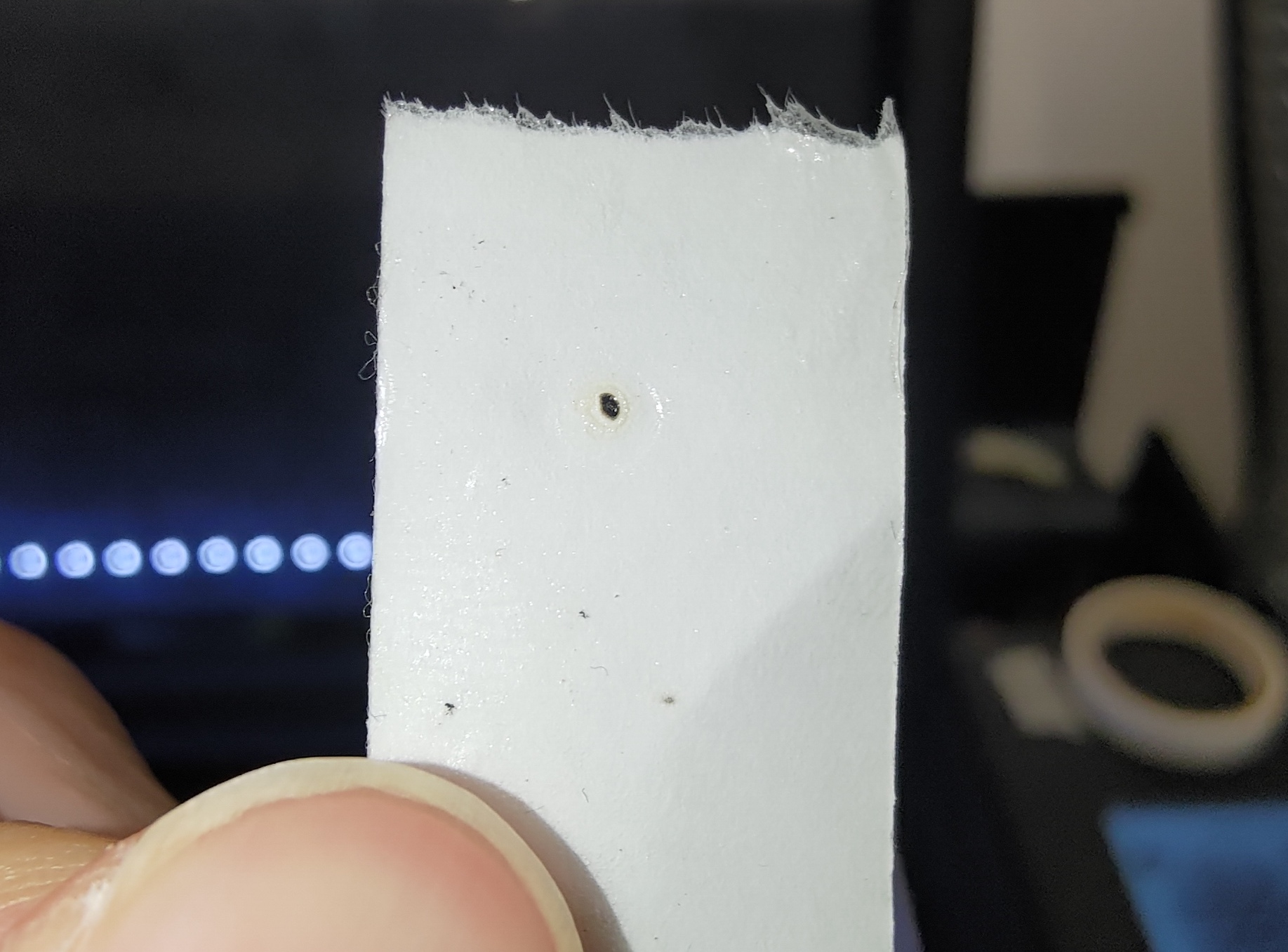

Buen ejemplo:

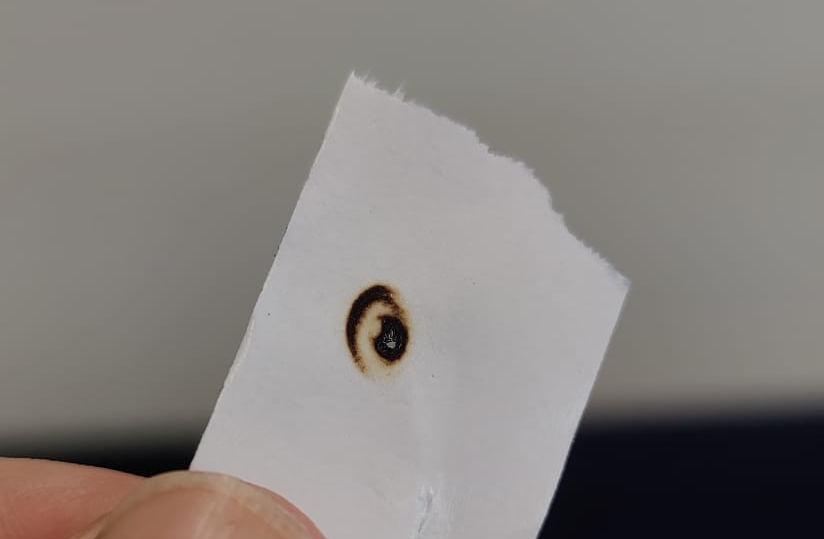

Ejemplos malos:
Si el punto no es redondo, consulte el enlace para realinear la trayectoria óptica del 3er espejo a la cama (eje Z), que no es lo suficientemente vertical.
Si no encuentra ningún punto en la cinta, consulte las instrucciones para el ajuste avanzado.
Paso 9-2 - Recoger la cinta de la punta de la boquilla central:
Coloque la cinta en el papel.

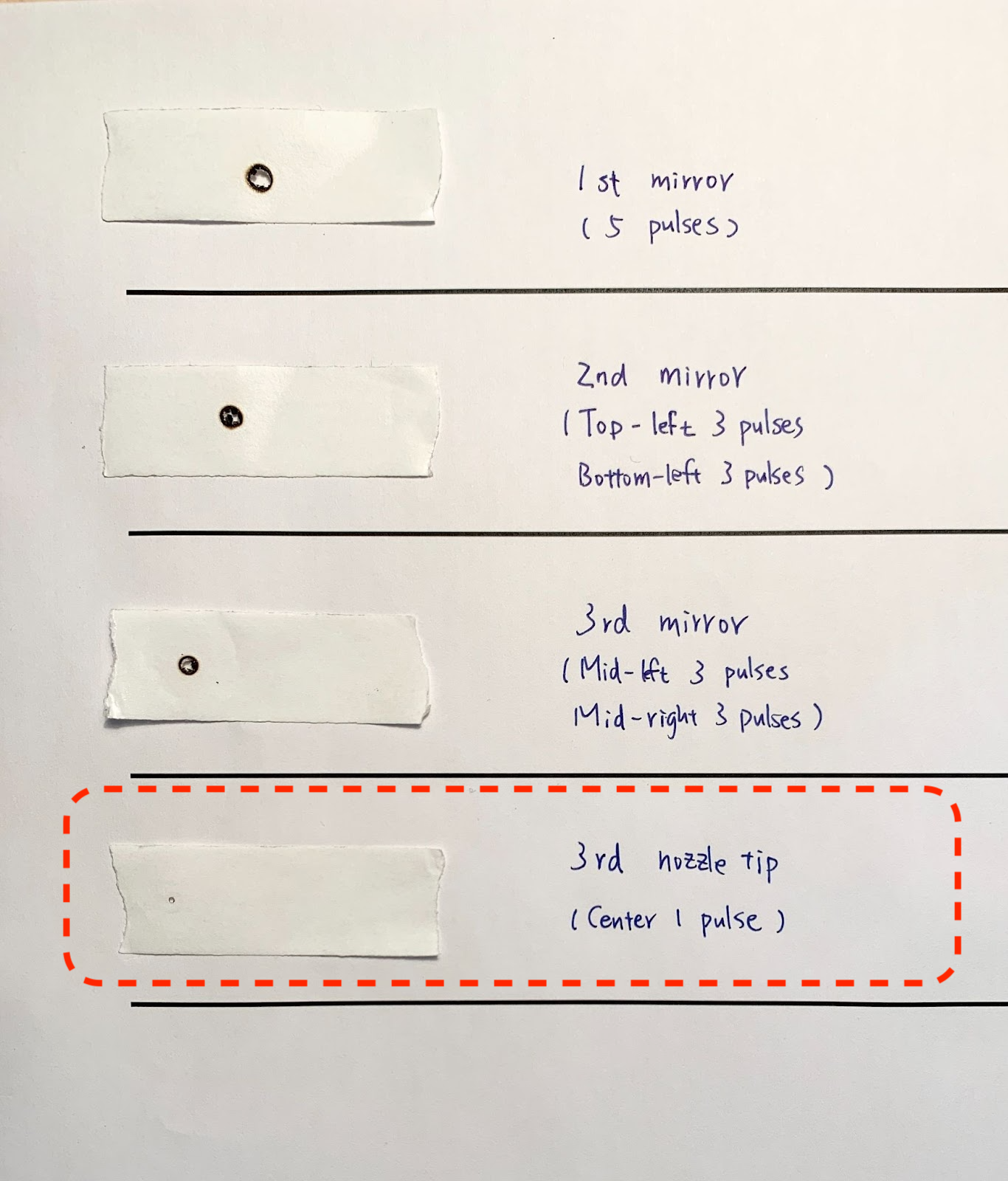

Anote la posición y el número de pulsos como en la foto de abajo.
----------------------------------------------------------------------------------------------------
Paso 9-3 - Comprobar la trayectoria del eje Z en la esquina inferior derecha de la bancada

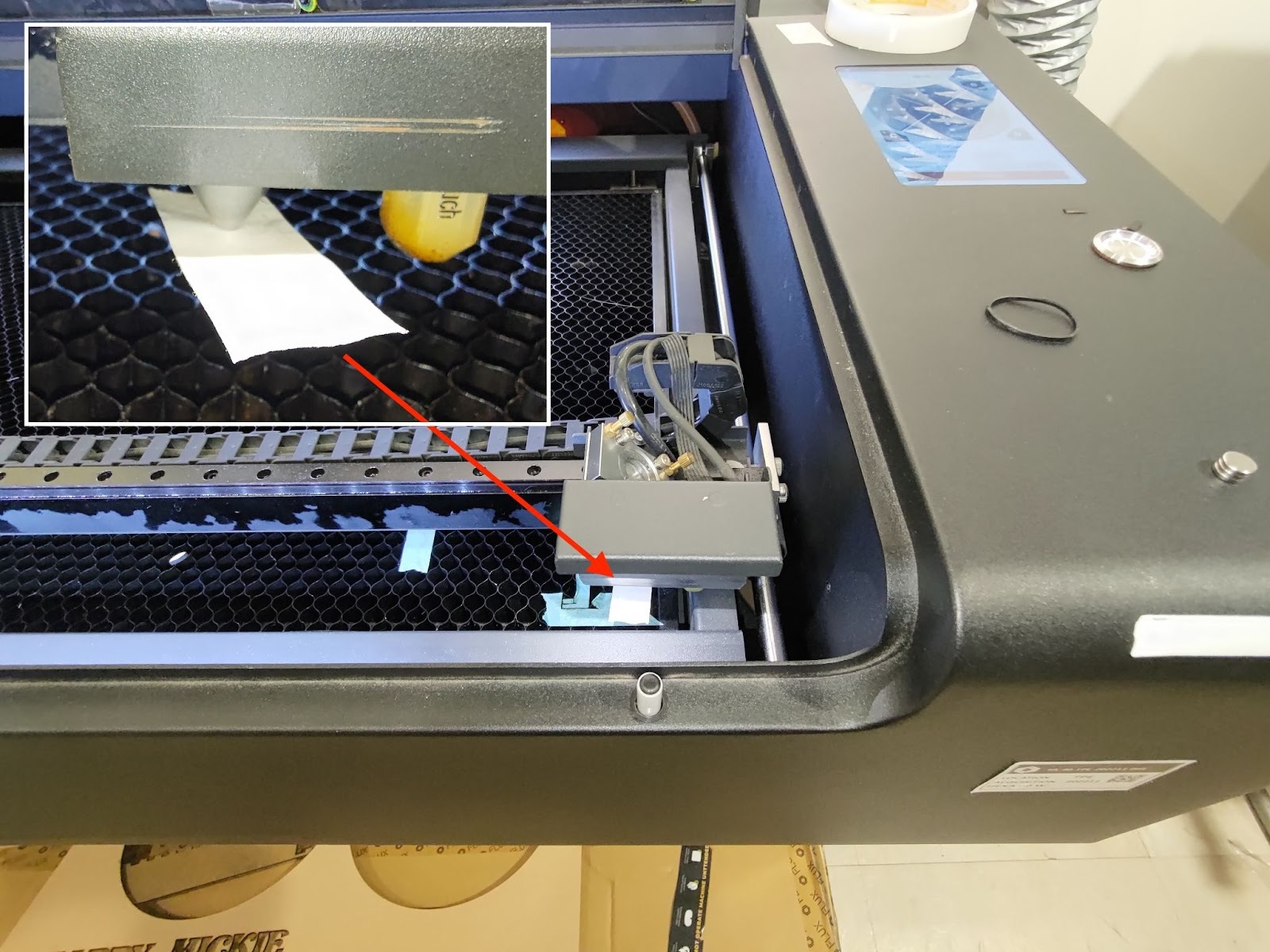

Coloque una cinta de una capa en la punta de la boquilla y mueva el cabezal láser a la esquina inferior derecha de la cama, luego haga un pulso.
Retire la cinta y compruebe si el punto es redondo.
(Es normal que el punto de la esquina sea más pequeño que el punto central. Consulte los ejemplos siguientes).

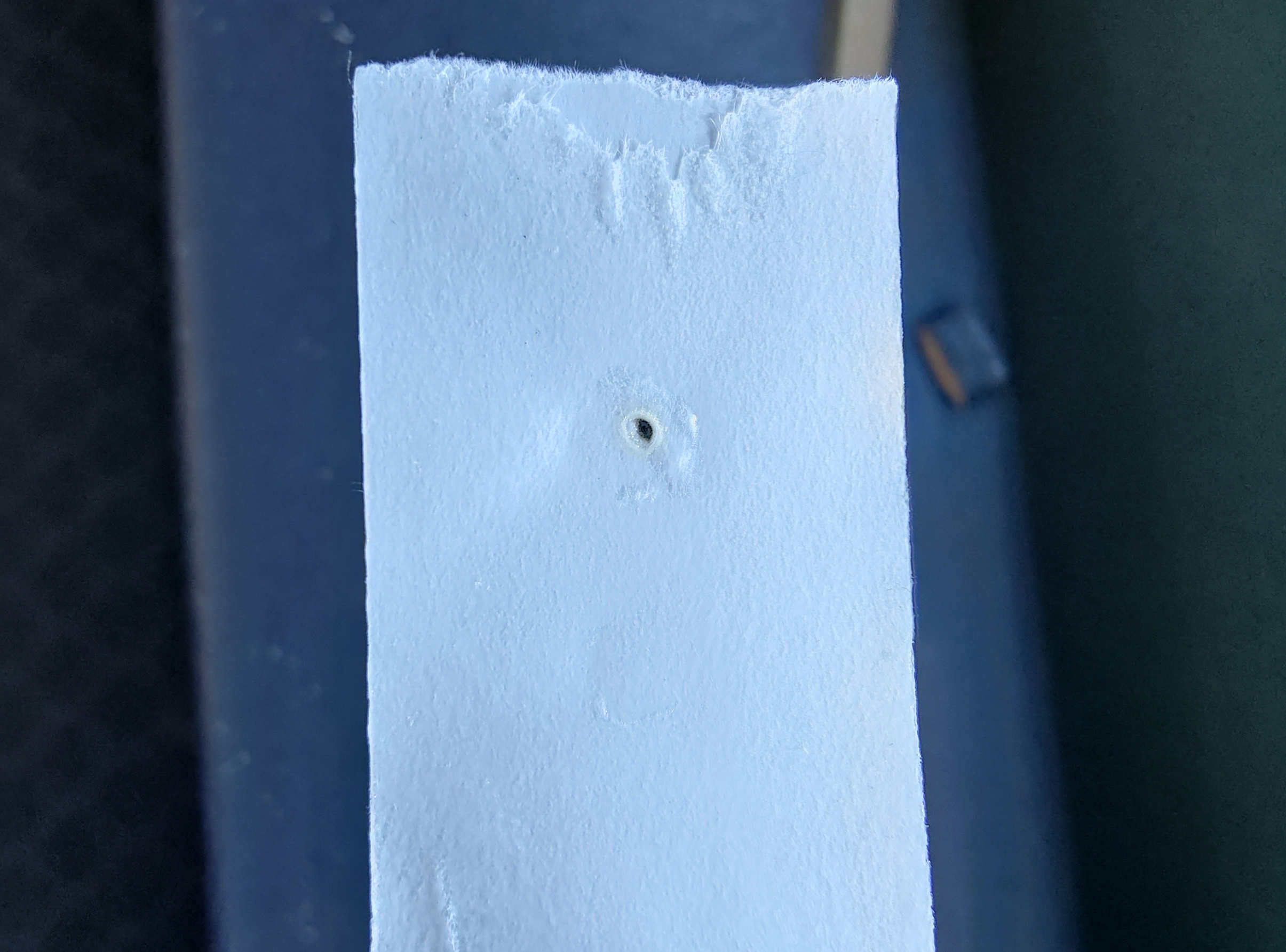

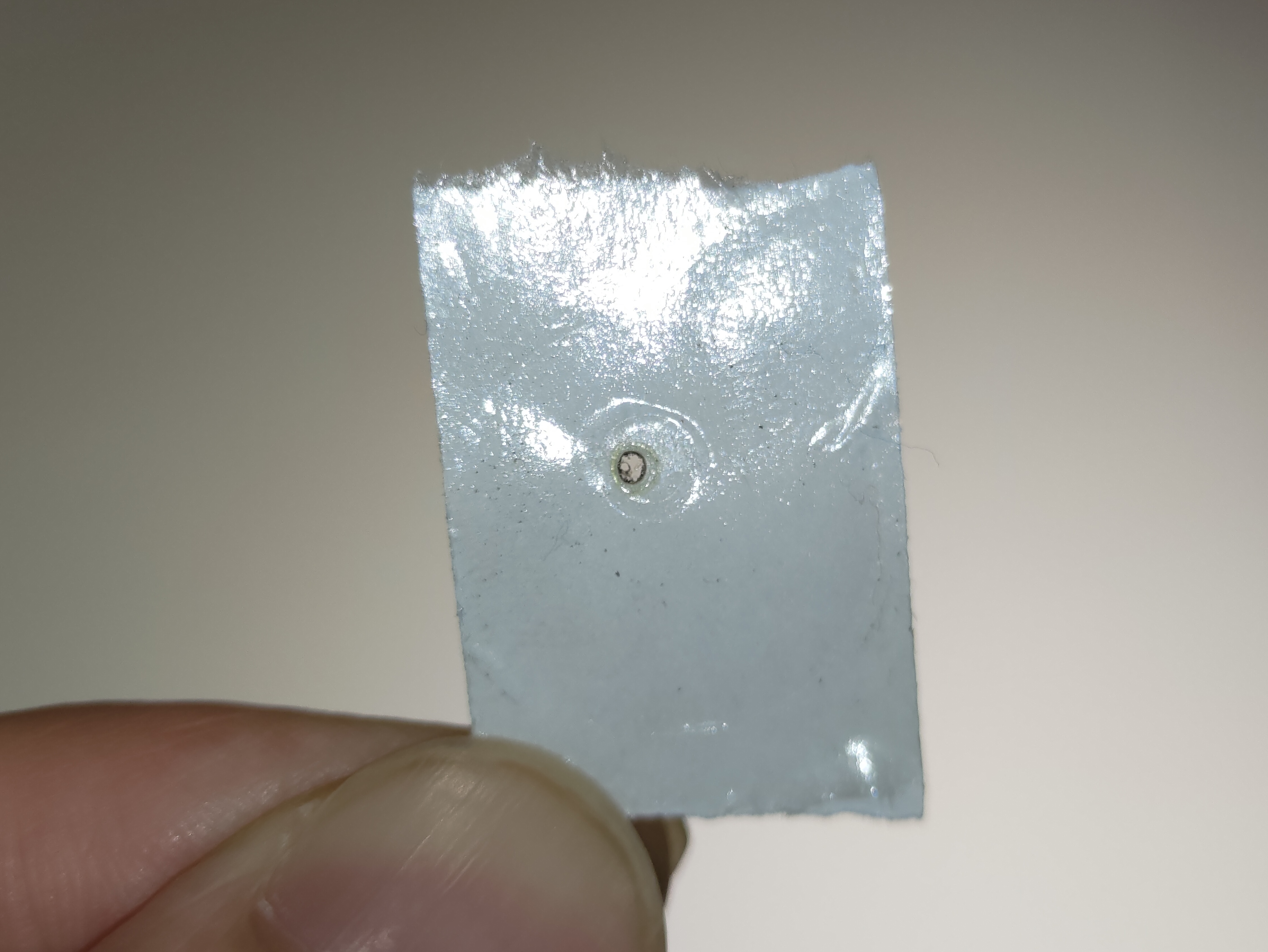

Buen ejemplo:
Ejemplos aceptables:
Ejemplos malos:
- Si su punto no es redondo, consulte la siguiente guía para realinear la trayectoria óptica desde el 3er espejo a la cama (eje Z), que no es lo suficientemente vertical.
https://bomedia.freshdesk.com/a/solutions/articles/101000466534
----------------------------------------------------------------------------------------------------
Paso 9-4 - Recoja la cinta de la punta de la boquilla inferior derecha:
Coloque la cinta en el papel.

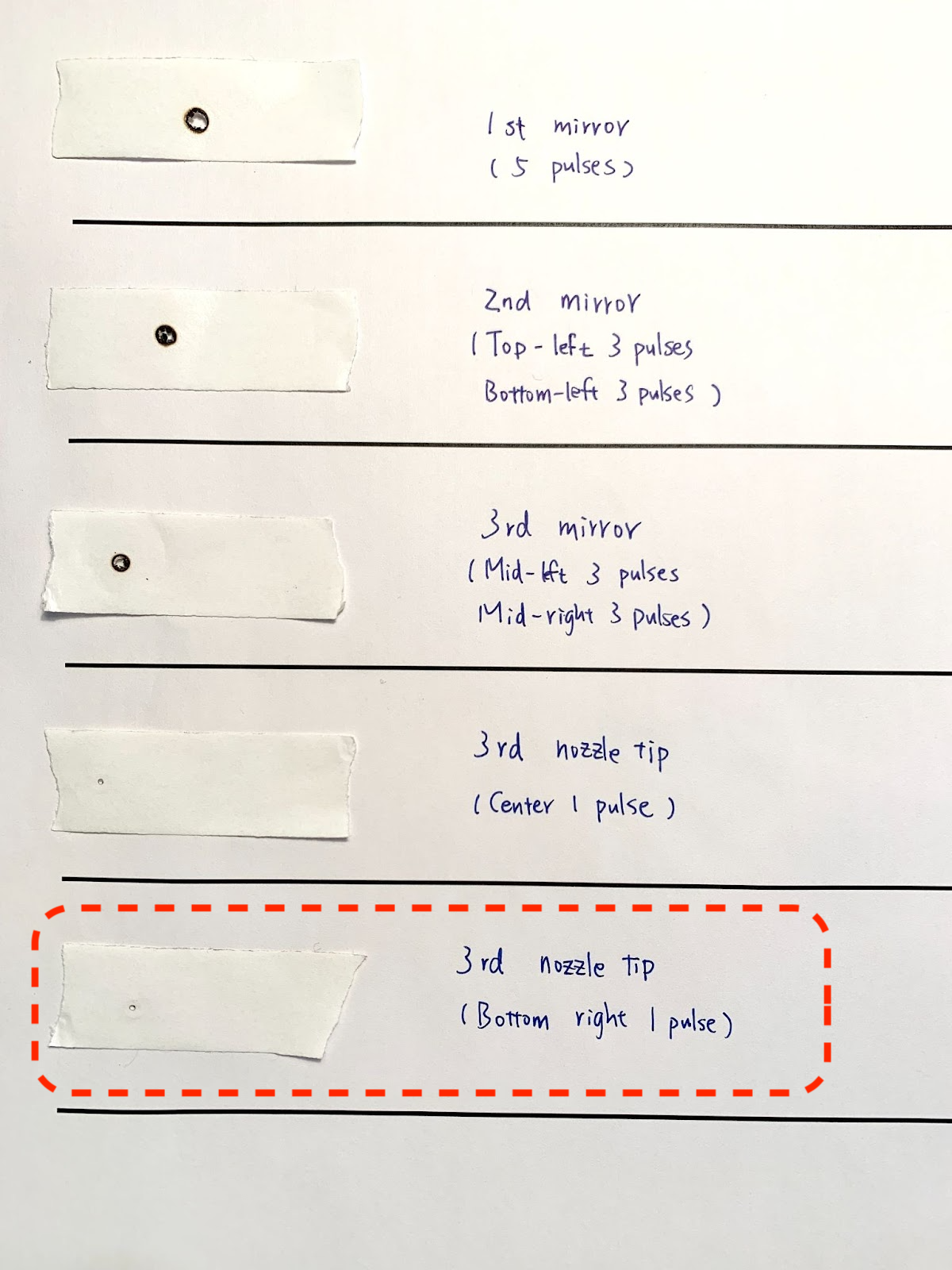

Anote la posición y el número de pulsos como en la foto de abajo.
----------------------------------------------------------------------------------------------------
