7-8 Instalación del cable del motor (Beambox)

Creado por Soporte Bomedia, Modificado el Mar, 14 May, 2024 a 8:55 A. M. por Soporte Bomedia

Siga los pasos para instalar el cable del motor.

1. Hay un extremo macho y hembra en el cable del motor. Lo llamamos A1 y B1.

2. Retire el tornillo y abra la tapa derecha.

3. Inserte A1 a A2, el receptáculo en la placa principal.

4. Deje que el cable retroceda y páselo por el pequeño orificio del lado izquierdo.

5. Retire los 4 tornillos de la cubierta de ventilación.

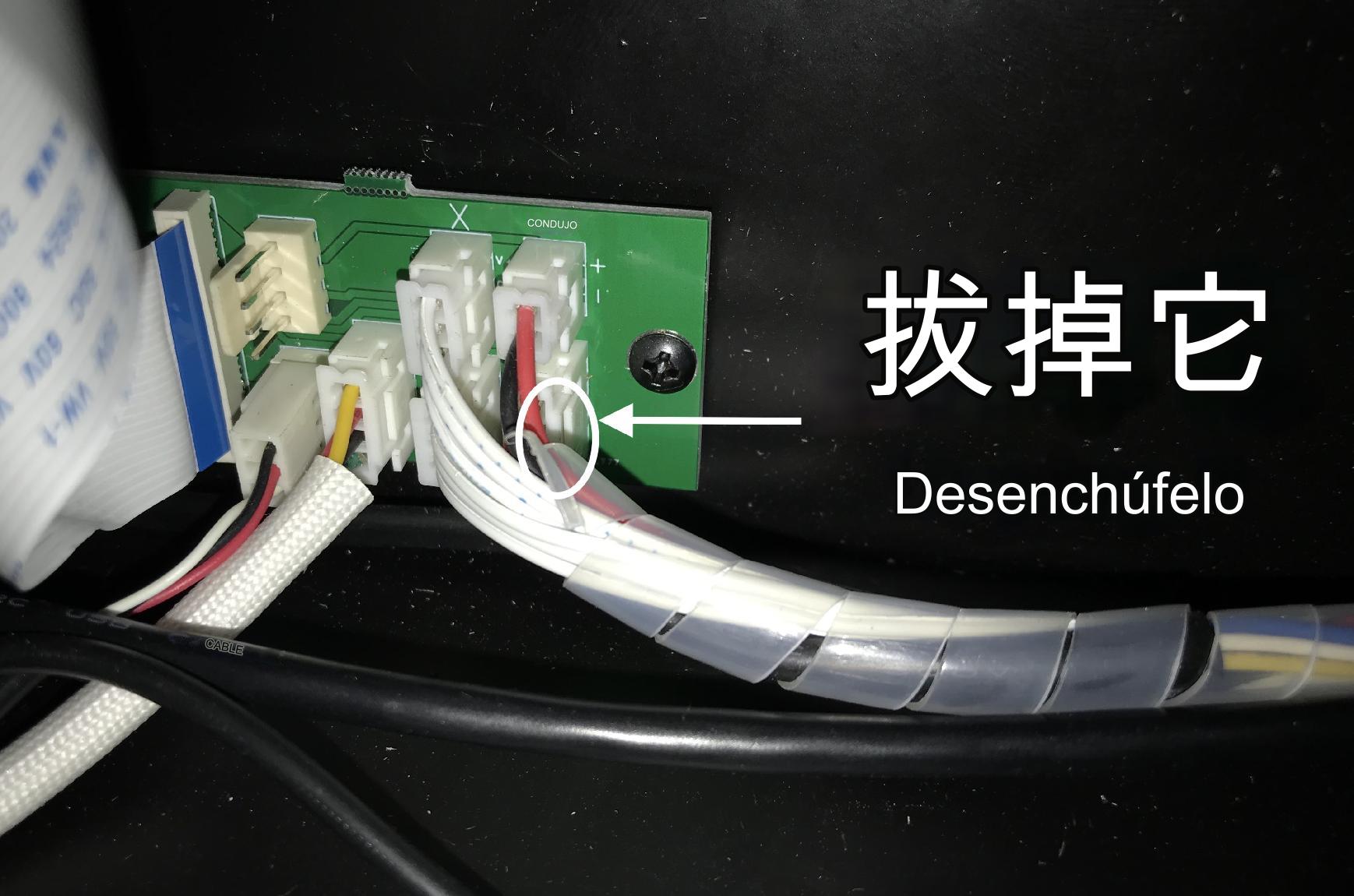

6. Busque la PCB pequeña y desenchufe el cable en el círculo.

7. El cable que acabas de desconectar es B2. Conecte B2 a B1.
