Calibración del Módulo Láser Infrarrojo 2W

Antes de empezar

Paso 1: Actualice a la última versión del firmware Beam Studio y Ador

 Descargue la última versión del firmware Beam Studio y Ador desde el sitio web oficial de FLUX > "Soporte" > " Descargas."

Actualice el firmware siguiendo el tutorial "Actualización de firmware" en el Centro de Ayuda de Ador.

_____________________________

Paso 2: Inicie la última versión de Beam Studio en su computadora.

Haga clic en "Máquina" en la esquina superior izquierda, seleccione el nombre de la máquina y haga clic en "Calibrar módulo de infrarrojos" para comenzar.

* Nota: Asegúrese de haber realizado la Calibración de la cámara antes de iniciar el "Módulo de infrarrojos de calibración."

Calibración del Módulo Infrarrojo

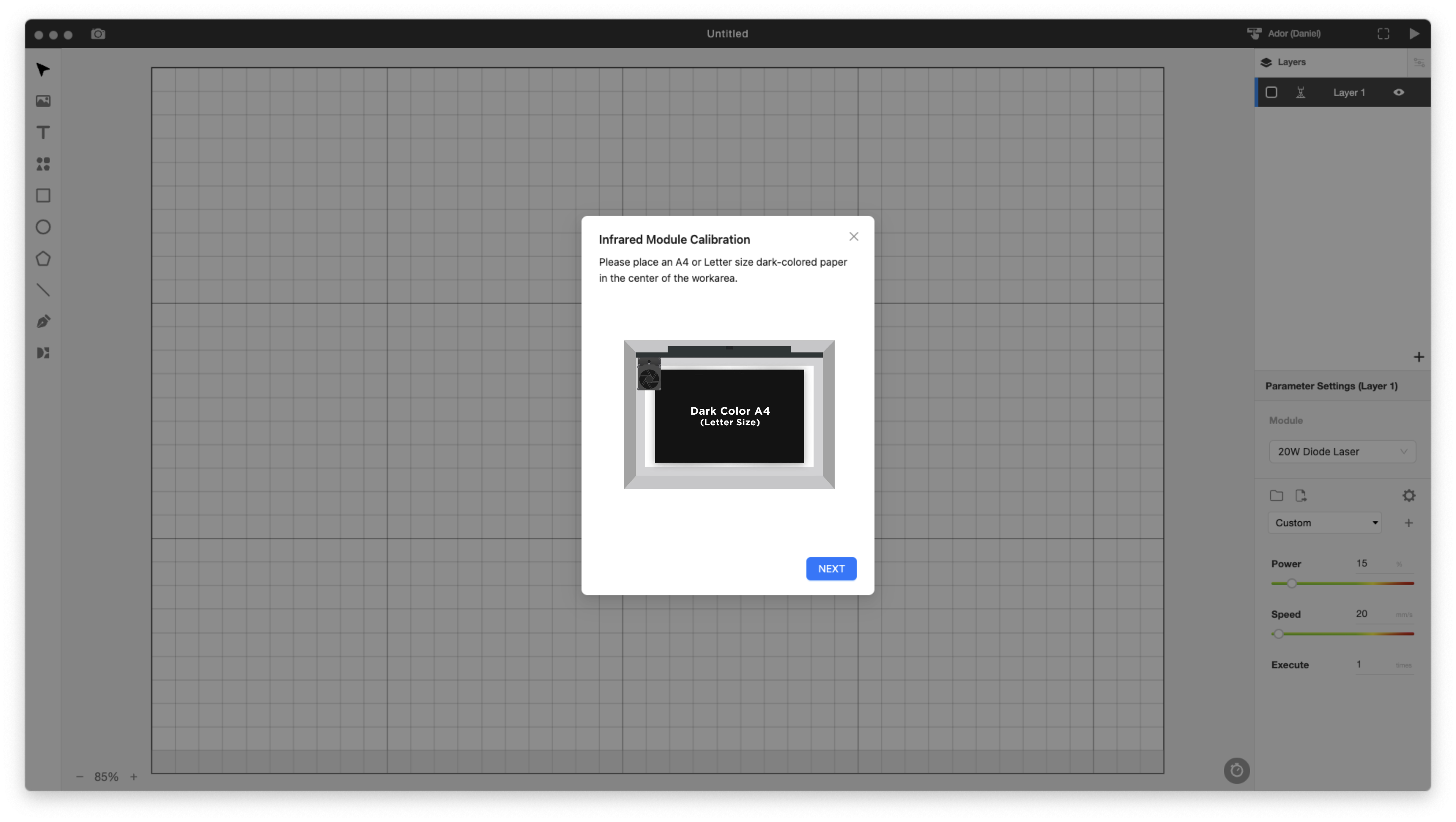

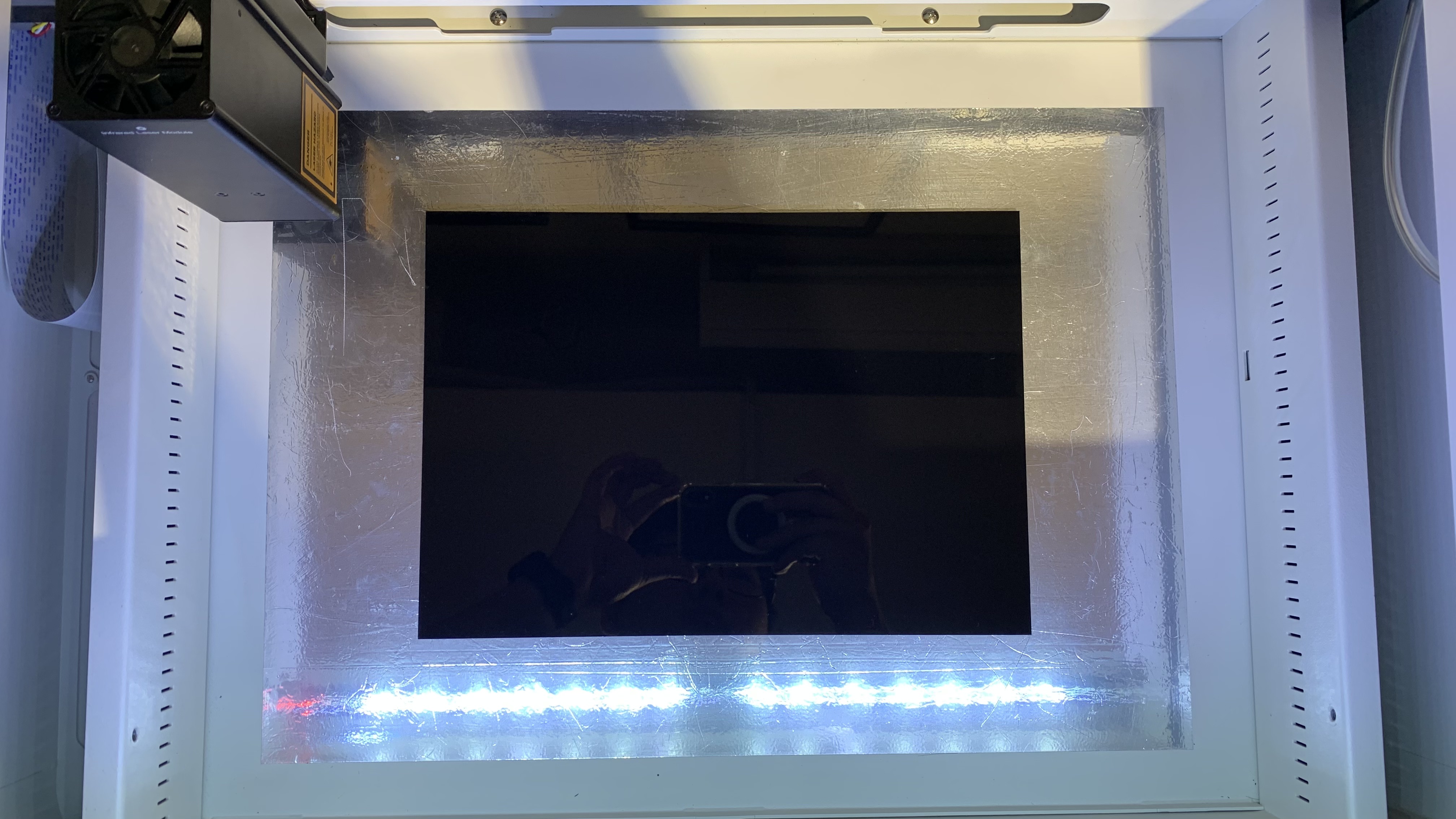

Paso 1: Coloque un papel negro A4 o acrílico negro en el centro del área de trabajo.

_____________________________

Paso 2 - Comience a enfocarse

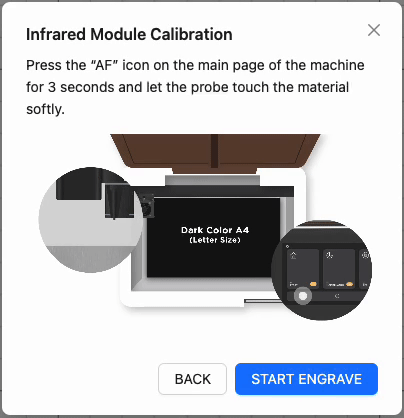

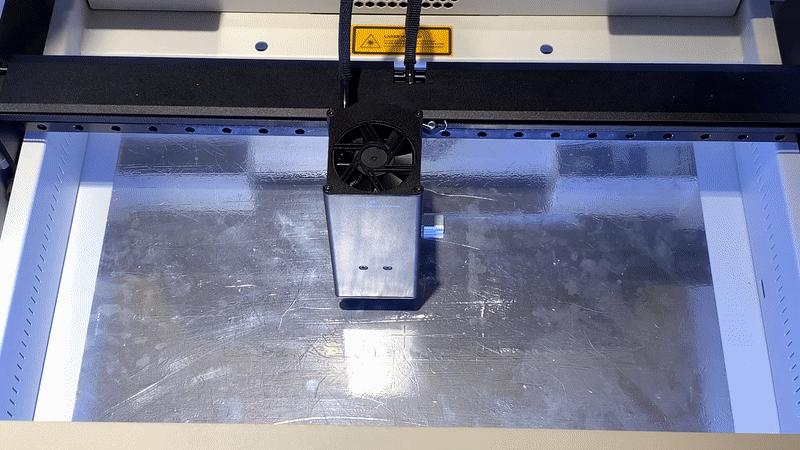

Haga clic dos veces en el botón de enfoque en el lado izquierdo de la máquina o mantenga presionado el botón" AF " en el panel de la máquina. El enfoque se completa cuando el módulo infrarrojo toca el material y se mueve hacia arriba.

_____________________________

Paso 3-Cierre la Puerta

_____________________________

Paso 4: Inicie la calibración

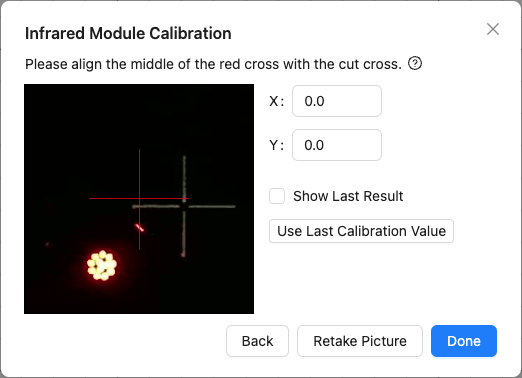

Haga clic en "COMENZAR A DIBUJAR" para comenzar. Después de dibujar, mantenga la puerta cerrada y siga las instrucciones en Beam Studio. Alinee el centro de la cruz roja con la cruz impresa ajustando el valor X / Y.

_____________________________

Paso 5 - Calibración completa

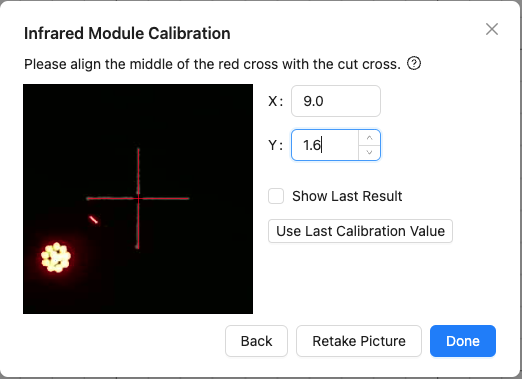

Después de confirmar la alineación, haga clic en "Listo" en la esquina inferior derecha para completar la calibración del módulo Láser Infrarrojo.
