Descripción
Cuando las posiciones de la vista previa de la cámara y el grabado real no coinciden o están torcidas, generalmente se trata de problemas relacionados con la calibración de la cámara o la cubierta de la cámara.
Si el desplazamiento es pequeño, se puede ajustar con precisión mediante la función incorporada en la máquina. Por favor, consulte los siguientes pasos.
______________________
Paso 1

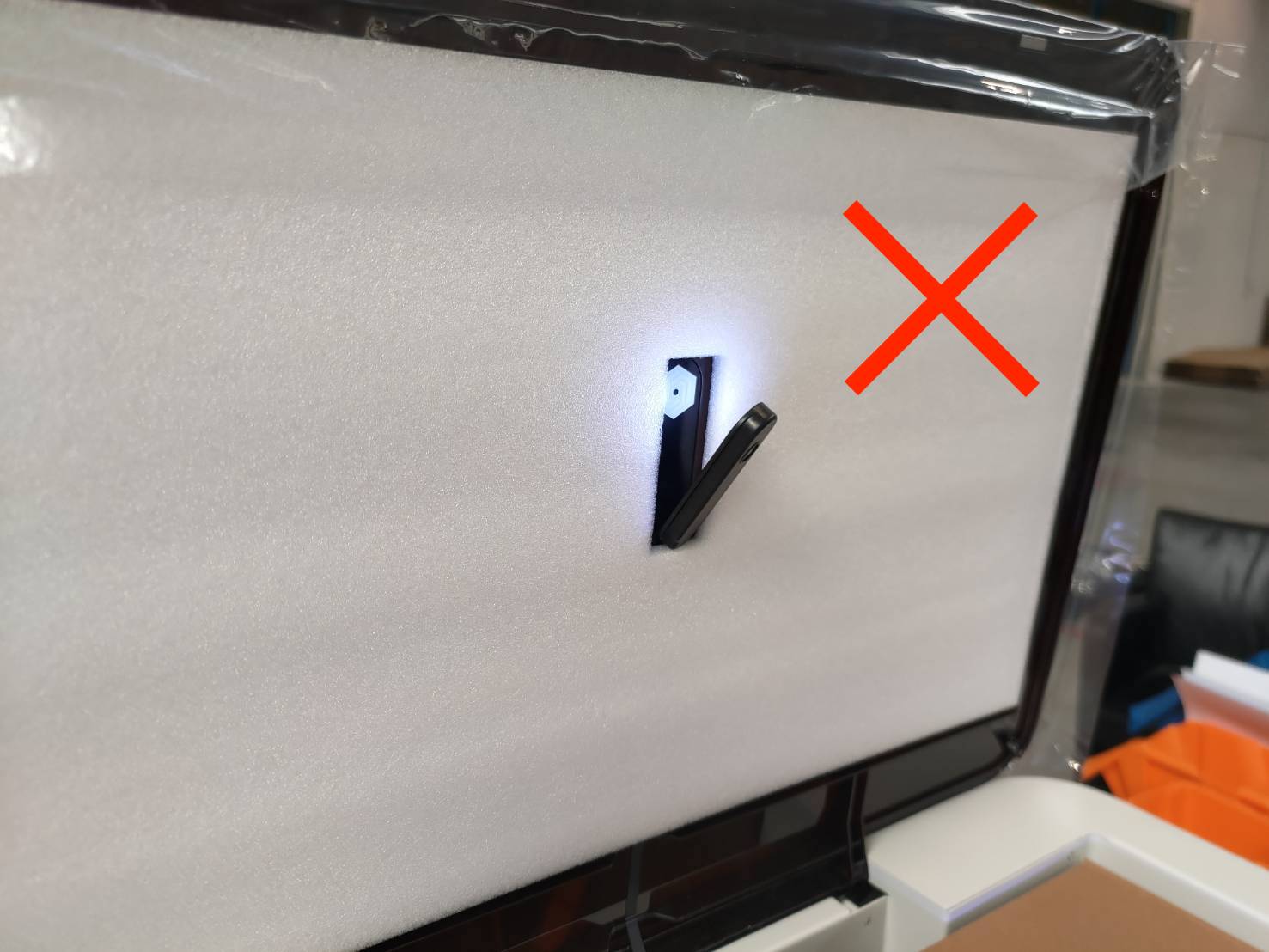

Compruebe si la cubierta de la cámara se ha caído. En circunstancias normales, la cubierta de la cámara debe fijarse firmemente en la cubierta de la puerta. Agite la cubierta con los dedos para ver si está firmemente fijada.
ver video: https://youtu.be/CtPhjEyvh78
Determine el resultado y la próxima acción a tomar:
La cubierta está firmemente fijada > > Paso 2
La cubierta está suelta > > Paso 1.1
______________________
Paso 1.1

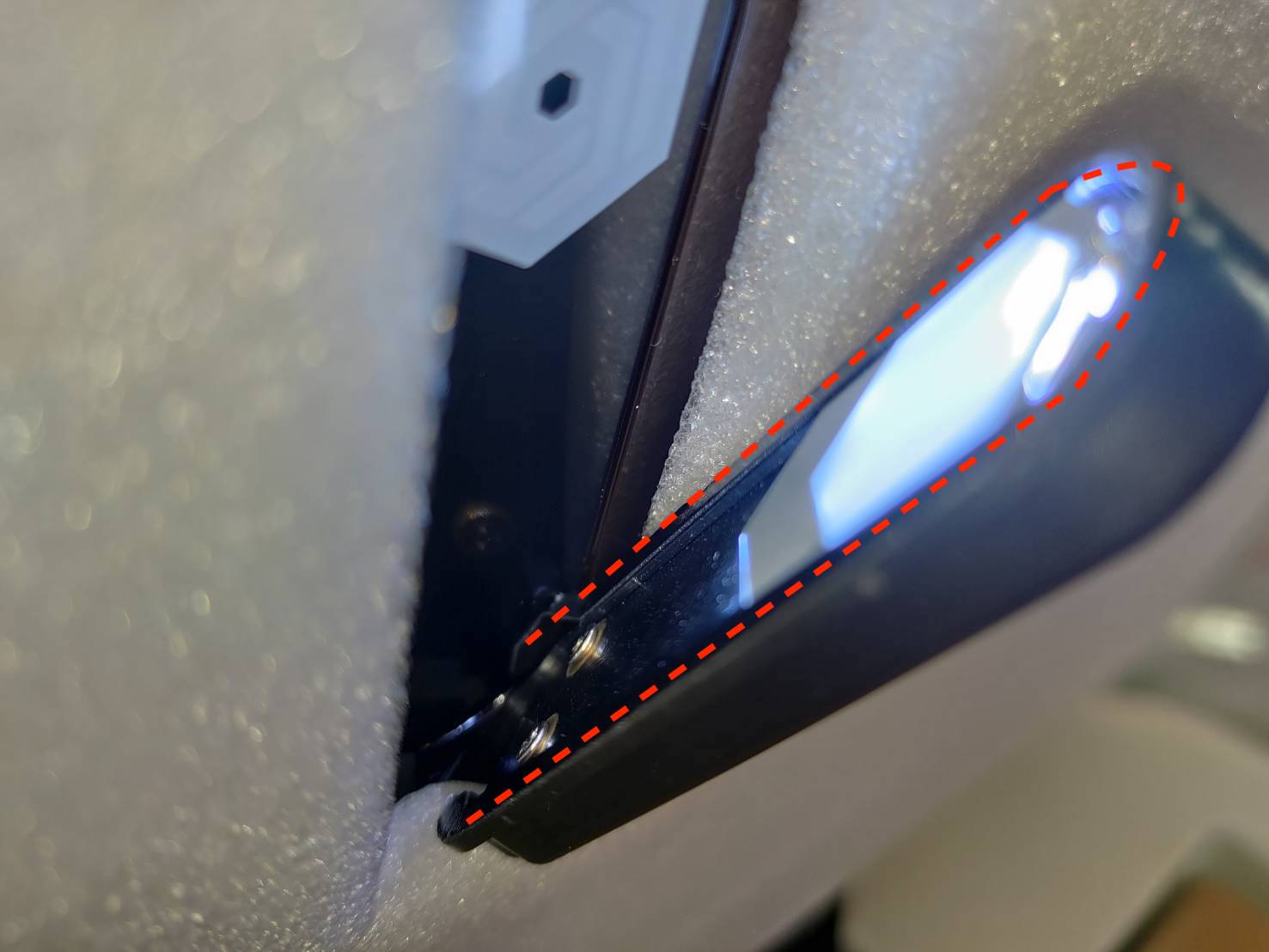

Aplique superpegamento en el borde de la cubierta como se marca en la foto a continuación.
Determine el resultado y la próxima acción a tomar:
Todo vuelve a la normalidad después de aplicar el pegamento > > Problema resuelto
La vista previa y el grabado real aún no coinciden > > Paso 2
______________________
Paso 2

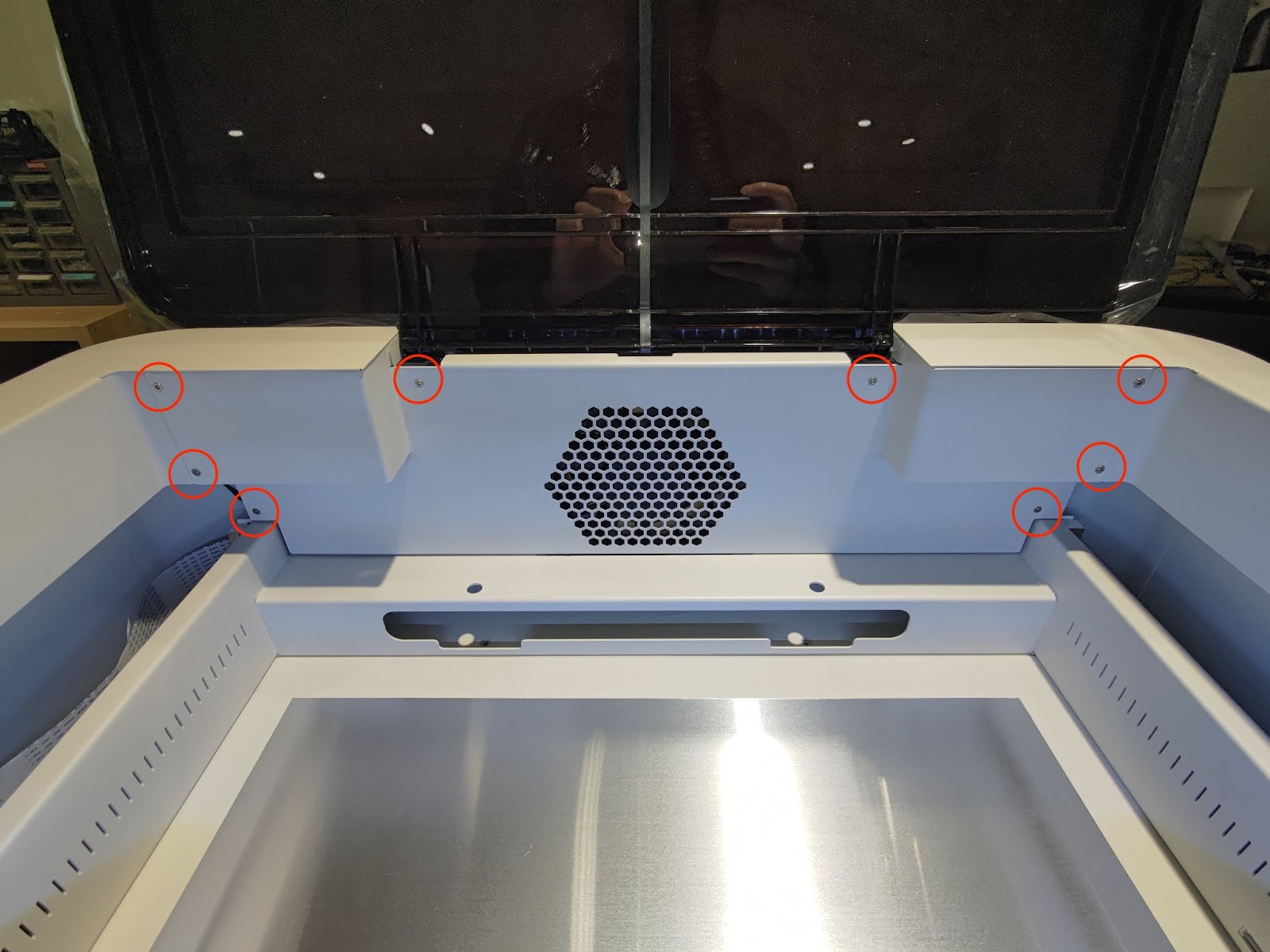

Compruebe si los ocho tornillos de la cubierta de la puerta y la chapa metálica están apretados. (8 piezas de tornillos T8)
Después de verificar, continúe con el Paso 3.
______________________
Paso 3
Consulte el enlace a continuación para realizar la calibración de la cámara y probar la vista previa de la cámara después.
Calibración de 2-5 cámaras (Módulo láser de diodo de 10W / 20W)
Si está utilizando otros módulos, termine el módulo de 10W/20W antes de calibrar otros.
Ador-Calibración del Módulo de Impresión
Calibración del Módulo Láser Infrarrojo Ador - 2W
Determine el resultado y la próxima acción a tomar:
Todo vuelve a la normalidad después de la calibración > > Problema resuelto
La vista previa y el grabado real aún no coinciden > > Paso 4
______________________
Paso 4
Ador tiene una función incorporada que puede ajustar manualmente la posición de la vista previa de la cámara.
Consulte el artículo para obtener más instrucciones.
Ajuste Manual del Desplazamiento de la Cámara 5-28
Determine el resultado y la próxima acción a tomar:
Todo vuelve a la normalidad después de ajustar > > Problema resuelto
La vista previa y el grabado real aún no coinciden > > Paso 4.1
______________________
Paso 4.1

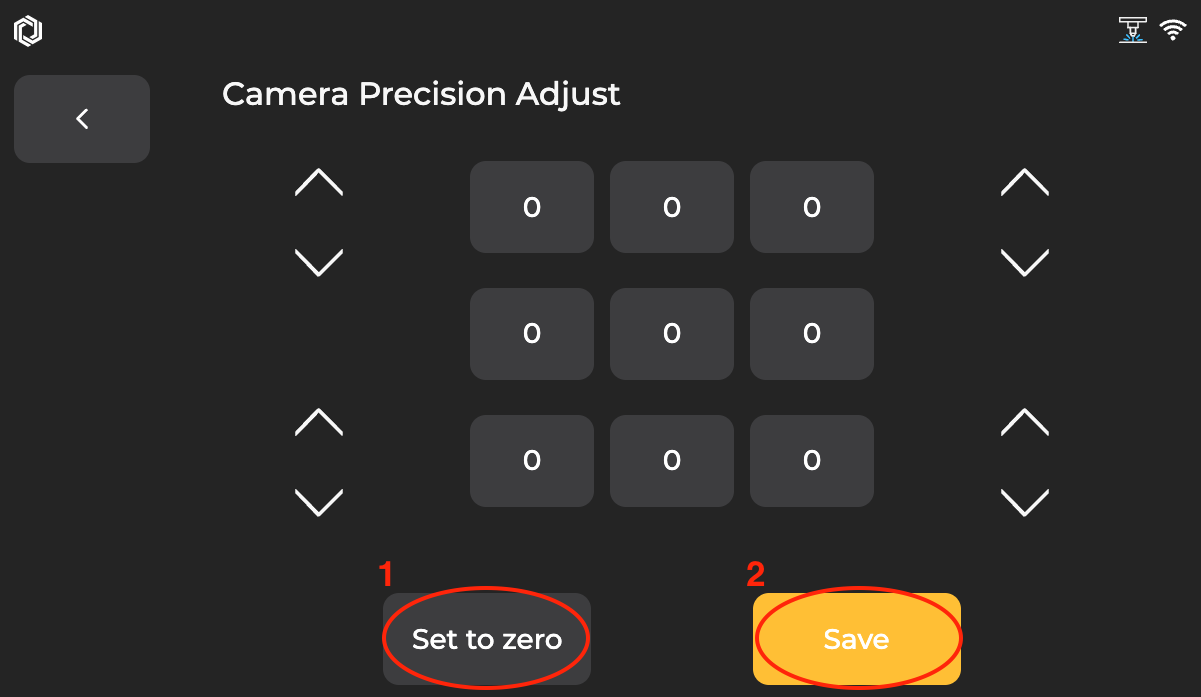

Establezca todos los valores en cero y verifique nuevamente la vista previa de la cámara.
Determine el resultado y la próxima acción a tomar:
Todo vuelve a la normalidad después de ajustar > > Problema resuelto
La vista previa no está torcida, pero los cubos rojo y negro están demasiado apagados > > Tome fotos de la vista previa de la cámara y los valores de la configuración de compensación y comuníquese con el servicio al cliente
La vista previa está torcida > > Tome fotos de la vista previa de la cámara y los valores de la configuración de compensación y comuníquese con el servicio al cliente
______________________
Paso 5 - Póngase en Contacto con el Servicio de Atención al Cliente
Siga las instrucciones del enlace a continuación para informar adecuadamente de un problema a su distribuidor local o al soporte de FLUX. [Póngase en Contacto con el Servicio al Cliente]
Asegúrese de que las fotos de los valores de configuración de vista previa y desplazamiento estén preparadas para que las analicemos.
*Será necesario compartir la información recopilada, como fotos o videos que muestren el problema de su máquina en este artículo, con el revendedor o el soporte de FLUX.
______________________
# FIN
