5-9 Error de detección de puerta

Descripción:

El error # 901 Puerta abierta aparece durante una tarea cuando el sistema detecta que se está abriendo la puerta.

El síntoma suele ser que el sistema no puede detectar una señal de cierre de puerta, lo que significa que el icono de la puerta no se puede cambiar para cerrar. Otro síntoma es que el error aparece aleatoriamente durante las tareas, incluso si la puerta está cerrada de forma segura.

No importa qué síntoma tenga con su máquina, siga los pasos a continuación uno por uno.

_____________________________

Paso 0: Use la lista de verificación mientras sigue los pasos:

Esta lista de verificación se utilizará para registrar todas las acciones tomadas en este artículo.

Después de completar la lista de verificación, imprímala para guardarla como PDF y envíela a su distribuidor o al soporte de FLUX si es necesario. Esta será información útil para que podamos solucionar problemas y reducir el problema.

Por favor, consulte el enlace:

Problema De Detección De Puertas (Falla En la Prueba De Apertura/Arranque De La Puerta#901) Lista De Verificación (Ador)

_____________________________

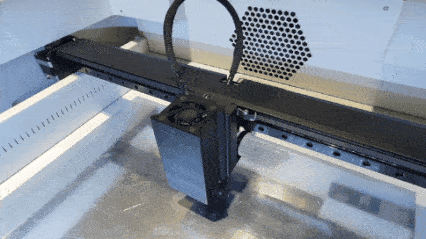

Paso 1-Retire el módulo

Por razones de seguridad, retire el módulo en caso de que se dispare algún láser durante la prueba.

Después de retirar el módulo, vaya al Paso 2: verifique los imanes en la cubierta

_____________________________

Paso 2: Verifique los imanes en la cubierta

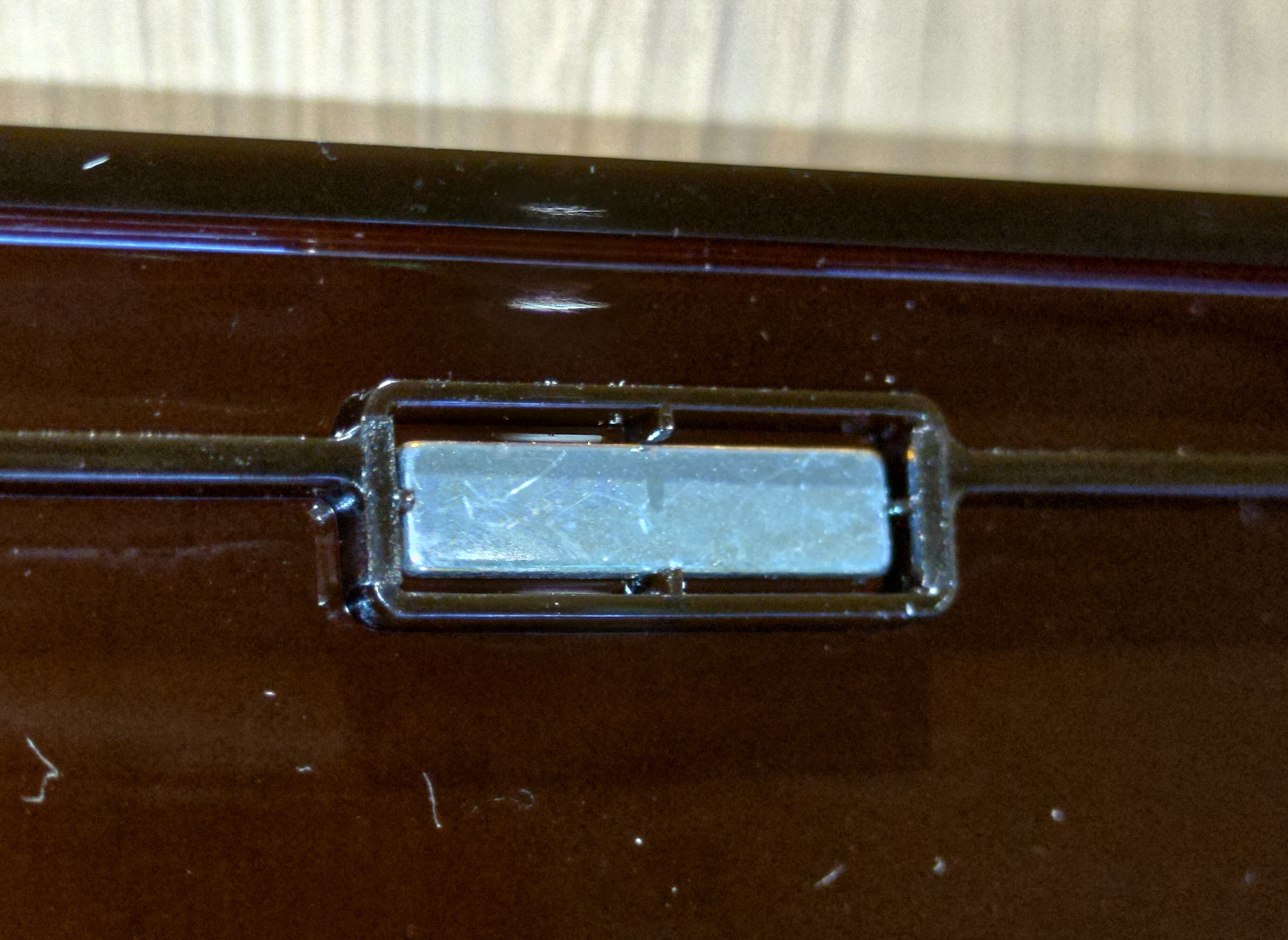

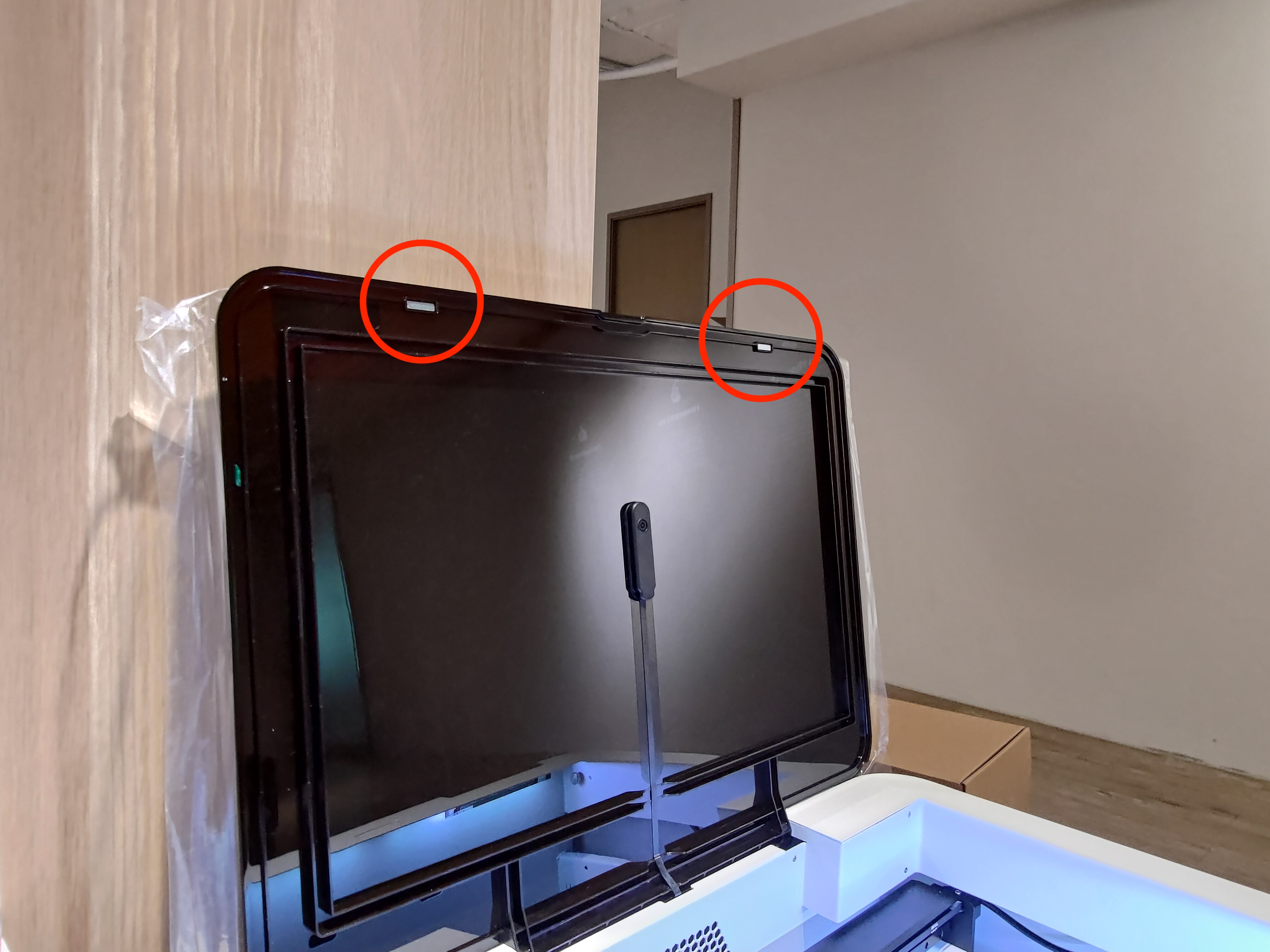

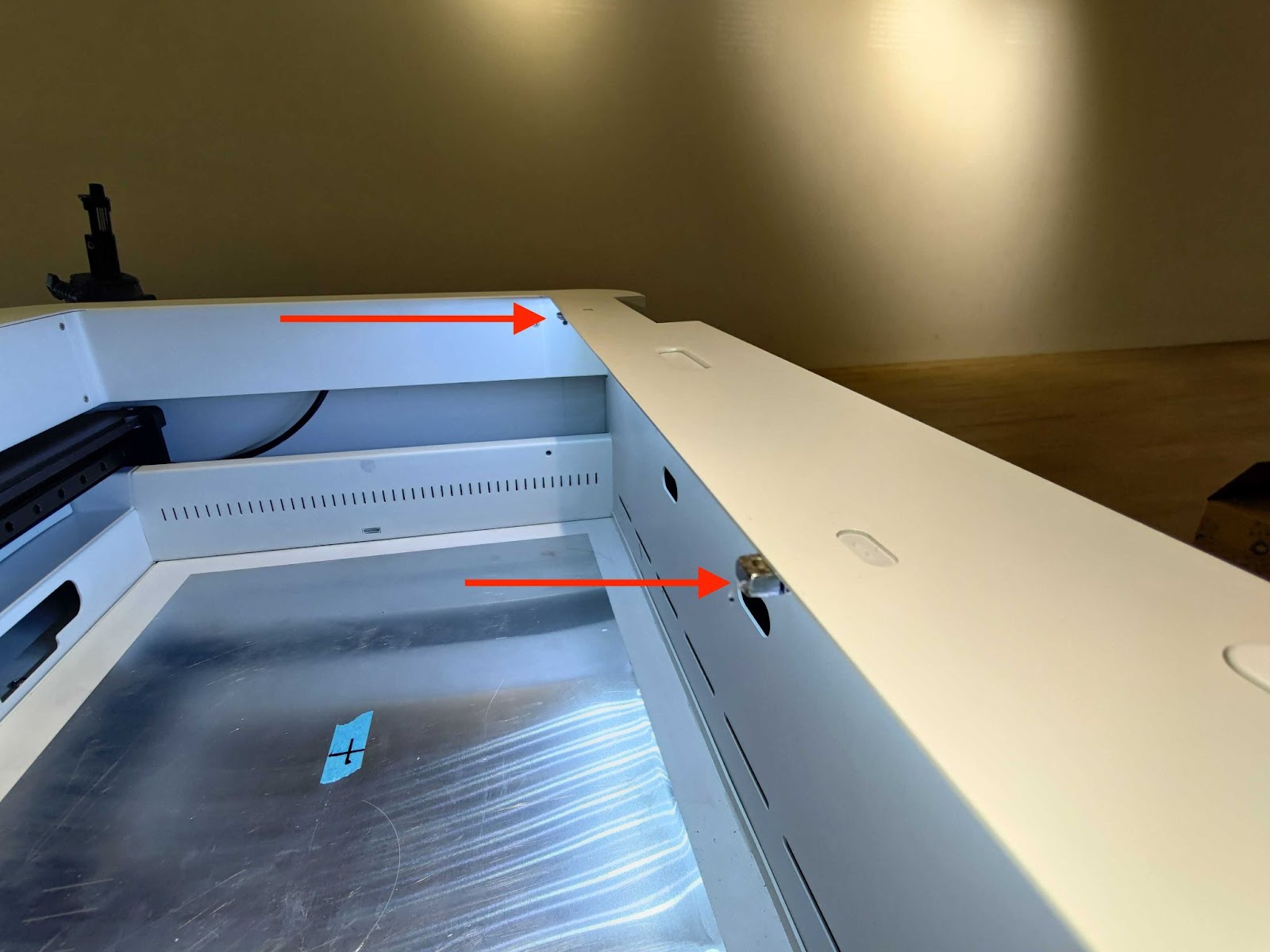

Consulte la foto a continuación para encontrar los dos imanes y verificar sus condiciones.

Determine su resultado y la próxima acción a tomar:

Faltan uno o ambos imanes > > Tome una foto que muestre que faltan los imanes y vaya al Paso 7: Comuníquese con el Servicio al Cliente

Los imanes están aquí, pero uno o ambos se cayeron > > Use superpegamento para fijarlos en la puerta > > Si el problema continúa, vaya al Paso 3: Verifique el sensor de la puerta

Los imanes están firmemente fijados en la puerta > > Paso 3: Verifique el sensor de la puerta

_____________________________

Paso 3: Verifique el sensor de la puerta

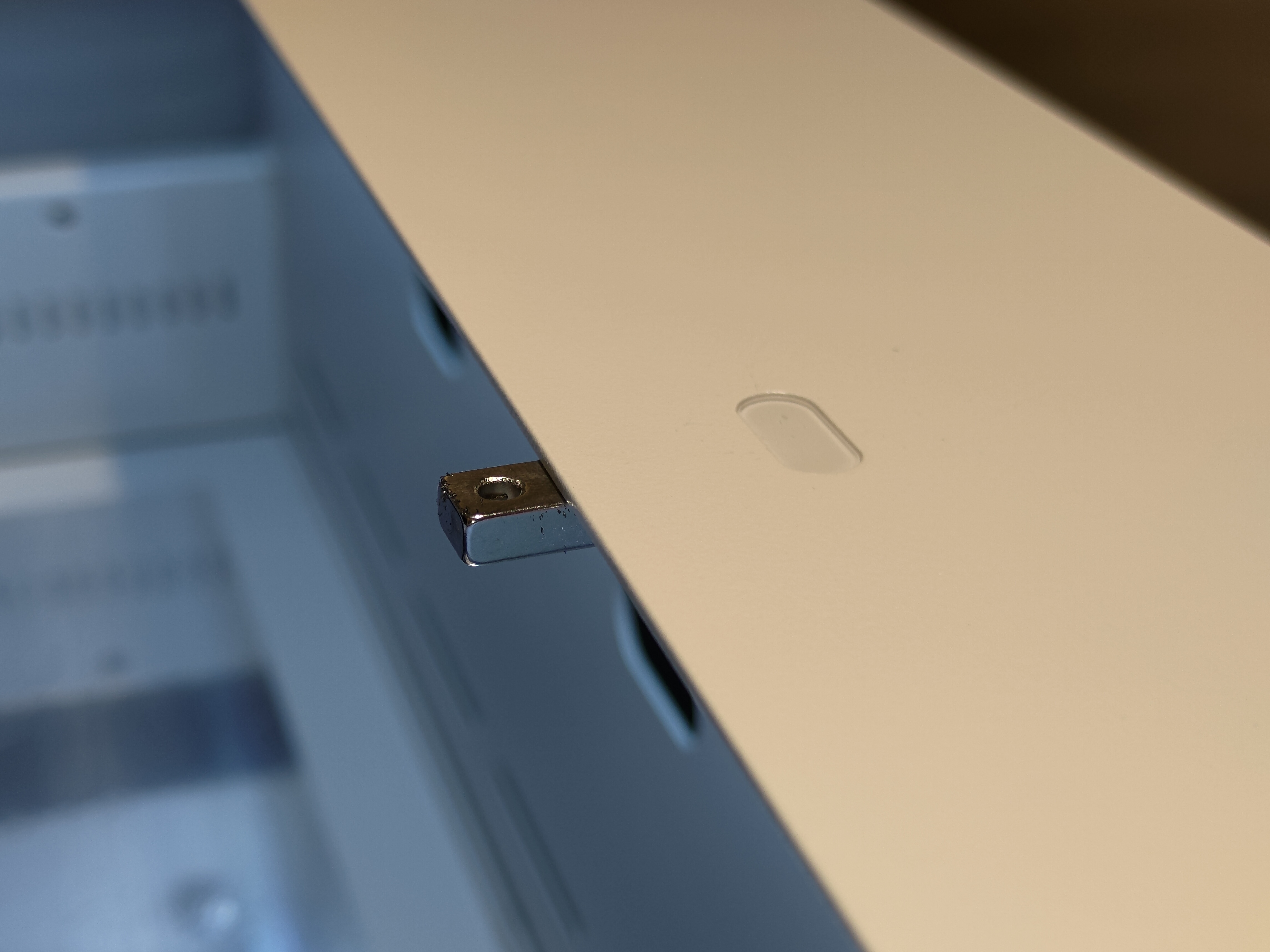

Coloque dos imanes externos debajo del marco cerca de las áreas de detección para ver si los sensores funcionan normalmente como en las fotos a continuación.

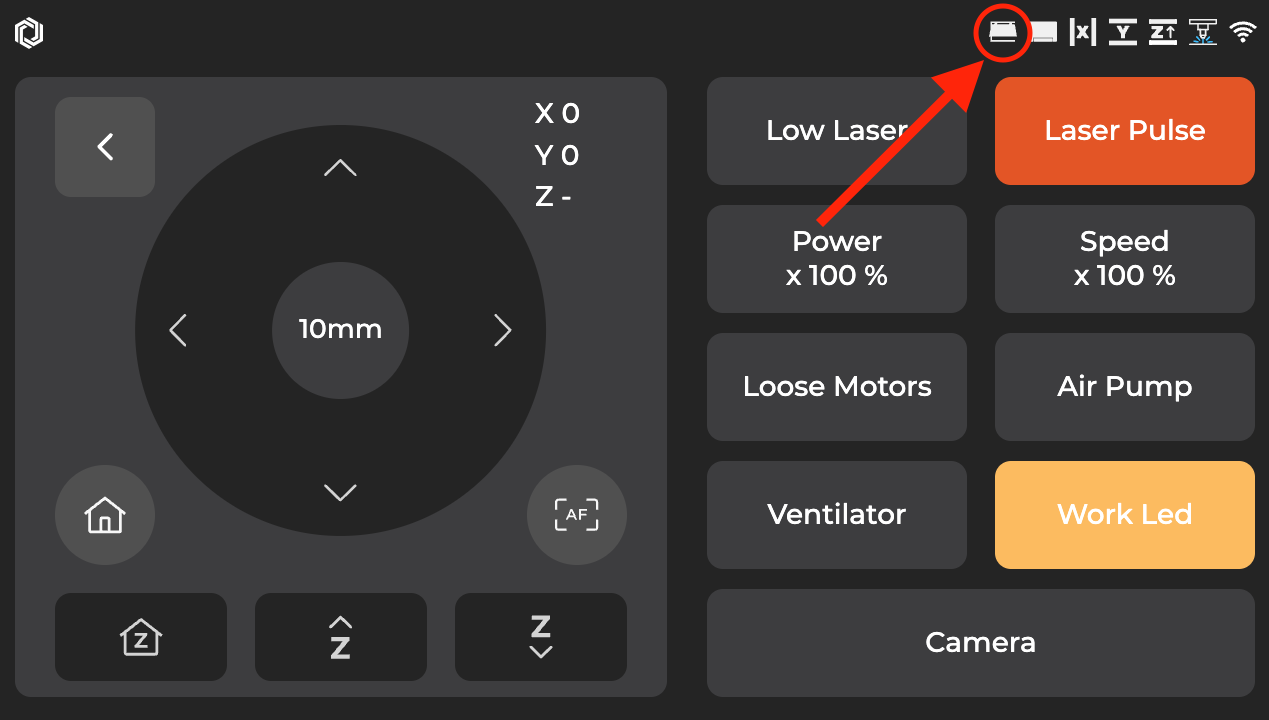

Después de colocar los imanes, ingrese al modo de control y verifique el ícono de estado de la puerta.

(Si tuvo este problema durante la prueba de inicio, omita la prueba de inicio.)

 >>> Abierto    >>> Cerrado

Determine su resultado y la próxima acción a tomar:

El icono muestra "Cerrado" > > El sensor no tiene ningún problema > > Paso 4: Verifique la ubicación del sensor

El icono muestra "Abrir" > > Paso 6: Excluya la posibilidad de problemas de firmware

Homing falló (#904) > > # 904 Homing Falló

_____________________________

Paso 4: Verifique la ubicación del sensor

Retire los imanes externos en el paso 3 y presione suavemente el área de detección en forma ovalada.

Vea el video a continuación. https://youtu.be/OB11O5J15dM

(Este video muestra un ejemplo de cómo se puede empujar el sensor hacia abajo)

Determine su resultado y la próxima acción a tomar:

Uno o ambos pueden presionarse hacia abajo o ya se han caído > > Paso 4.1: Aplique superpegamento para fijar el sensor

Ambos están fijados firmemente en la máquina > > Paso 5-Verifique la posición de la cubierta de la puerta

_____________________________

Paso 4.1: Aplique superpegamento para fijar el sensor

Por favor, vea el video a continuación para aplicar el pegamento. https://youtu.be/txuyfVwkW8c

Asegúrate de que el pegamento solo llegue a los lados del sensor ovalado.

Determine su resultado y la próxima acción a tomar:

Después de volver a pegar, la detección de la puerta funciona normalmente > > Problema resuelto

Después de volver a pegar, la detección de la puerta sigue teniendo un problema > > Paso 5: Verifique la posición de la cubierta de la puerta

_____________________________

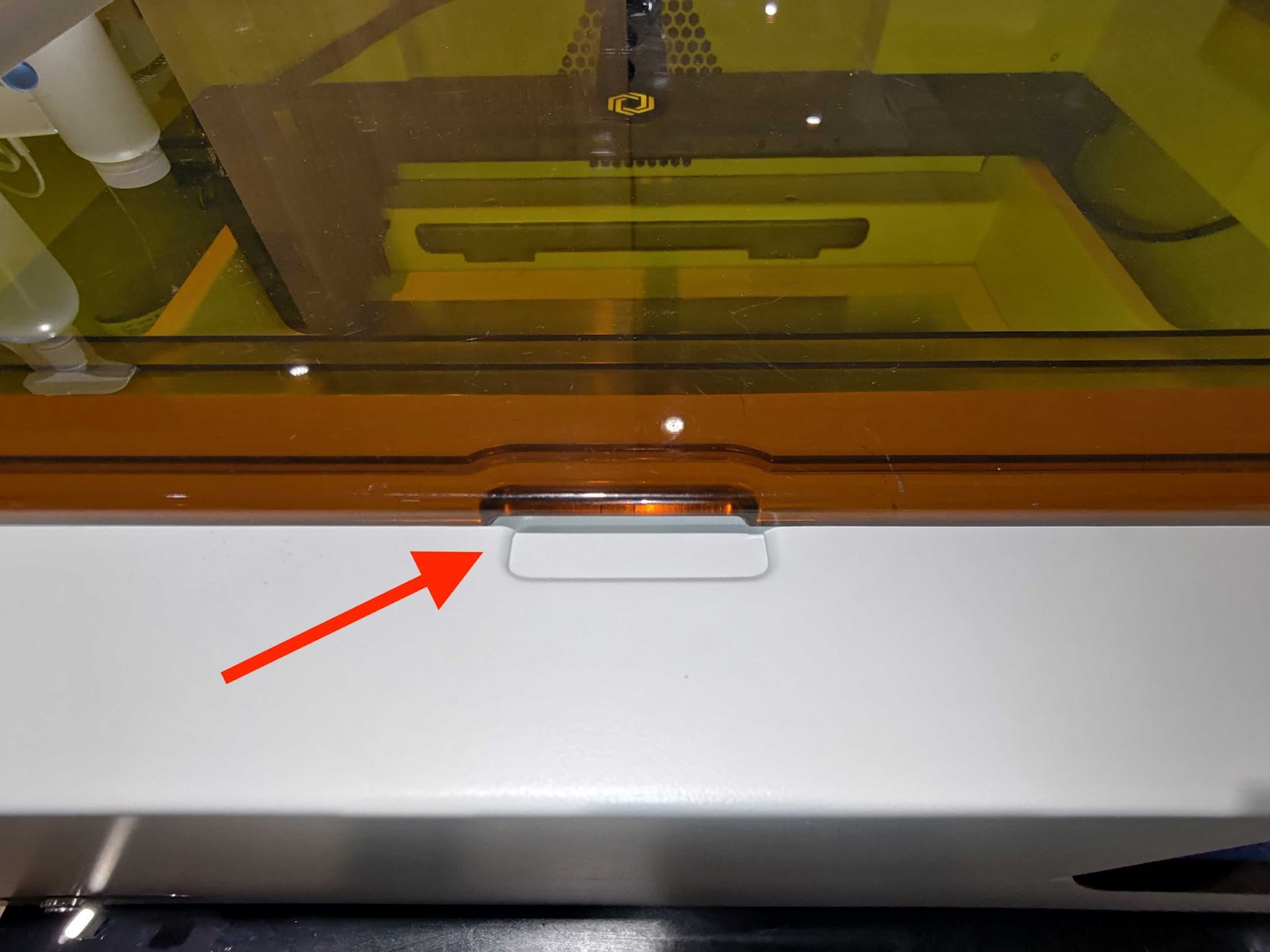

Paso 5: Verifique la posición de la cubierta de la puerta

La detección deficiente de la puerta puede deberse a que la posición de la puerta está mal colocada a medida que los imanes están montados en la cubierta.

(La posición de las ranuras en la cubierta y el marco debe estar alineada.)

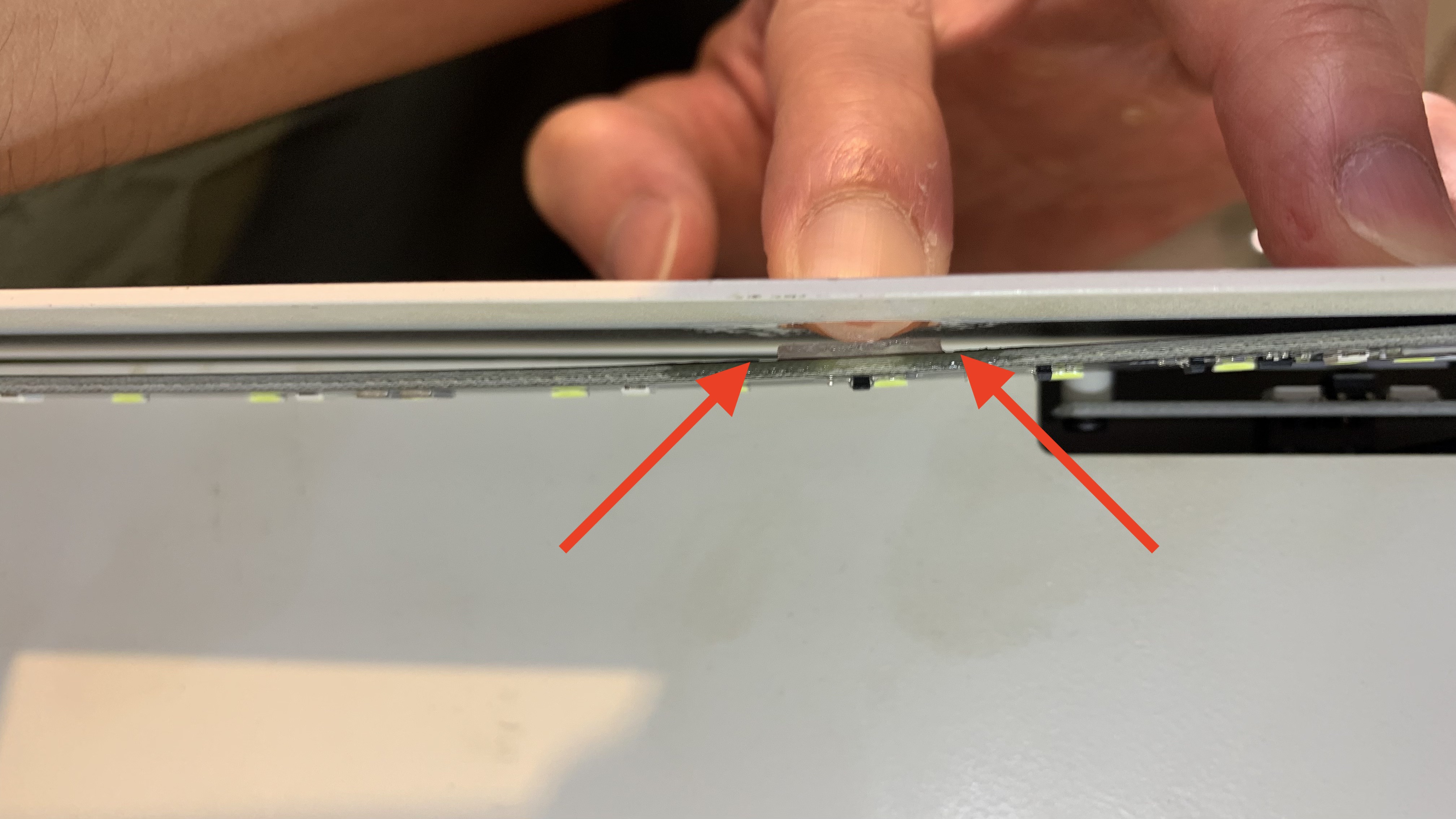

Si la cubierta de la puerta está fuera de lugar como en la foto de abajo, podría deberse a que el marco está doblado o dañado.

Determine su resultado y la próxima acción a tomar:

La cubierta está alineada con el marco > > Los imanes o el sensor tienen un problema >>

Grabe un video que haga referencia al video de ejemplo para el ángulo de disparo y envíenoslo > > Paso 7-Comuníquese con el Servicio al Cliente

La cubierta NO está alineada con el marco > > El marco está dañado > > Tome una foto que muestre la cubierta desalineada e informe > > Paso 7: Comuníquese con el Servicio al Cliente

_____________________________

Paso 6: Excluya la posibilidad de problemas de firmware

Una instalación fallida del firmware puede hacer que la detección sea inestable, y restablecer la configuración de fábrica puede eliminar la posibilidad de problemas de firmware de manera efectiva.

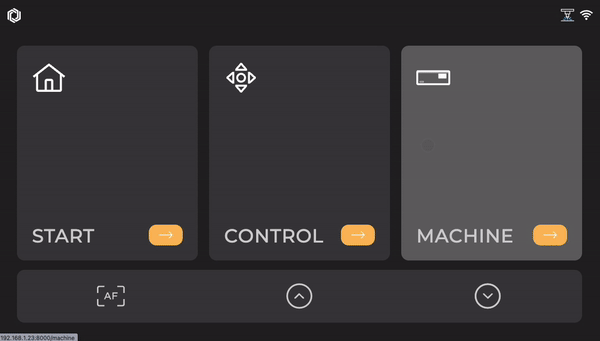

Primero, restablezca a la fábrica (Página principal > Máquina > Configuración > Restablecer a la fábrica > Sí)

Después del restablecimiento de fábrica, siga los pasos del enlace sobre cómo actualizar el firmware de la máquina y asegúrese de que esté actualizado a la última versión.

Después de la actualización, ingrese al modo de control y vea si el ícono de la puerta funciona normalmente (consulte el Paso 3)

Determine su resultado y la próxima acción a tomar:

La detección de la puerta funciona normalmente > > Problema resuelto

La detección de la puerta todavía tiene un problema > > Problema de hardware: Placa base, sensor de puerta o cables > > Grabe un video refiriéndose al video de ejemplo para el ángulo de disparo y envíenoslo > > Paso 7: Comuníquese con el Servicio al Cliente

_____________________________

Paso 7 - Póngase en Contacto con el Servicio de Atención al Cliente

Siga las instrucciones del enlace a continuación para informar adecuadamente de un problema a su distribuidor local o al soporte de FLUX. [Póngase en Contacto con el Servicio al Cliente]

Asegúrese de completar la lista de verificación y guardarla como un archivo PDF para compartir sus acciones.

*Será necesario compartir la información recopilada, como fotos o videos que muestren el problema de su máquina en este artículo, con el revendedor o el soporte de FLUX.
