4-2 Limpieza del módulo láser (módulo láser de diodo de 10 W/20 W)

Artículos de preparación:

1. Plumero de aire
2. Cepillar
3. llave hexagonal de 2 mm
4. llave hexagonal de 1,5 mm
5. Bastoncillo de algodón
6. 75% alcohol

A. Limpieza del ventilador

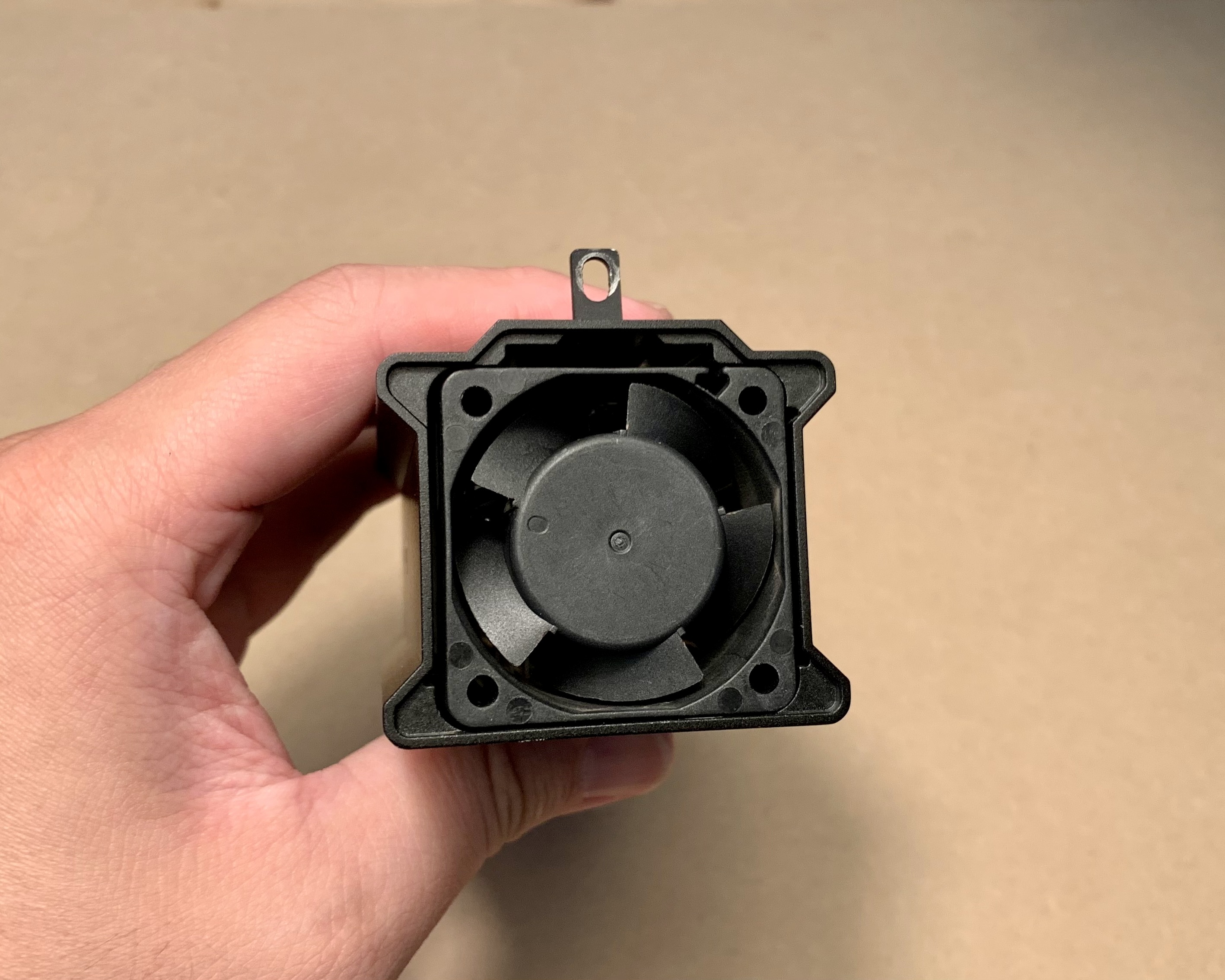

1. Utilice una llave hexagonal de 2 mm para quitar los cuatro tornillos en la parte superior del módulo láser.

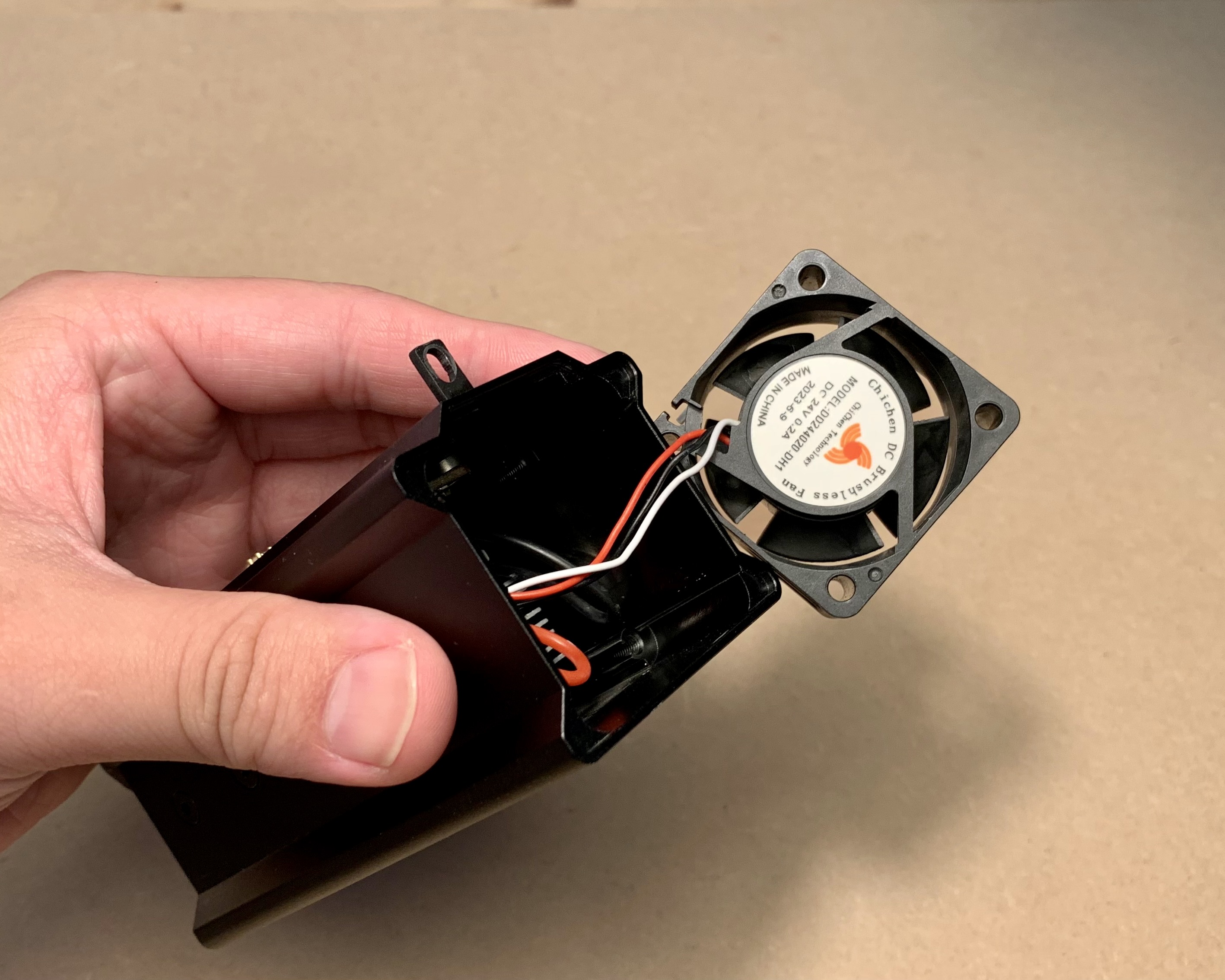

2. Retire la tapa y saque el ventilador.

3. Utilice el Air Duster para quitar el polvo del ventilador. Utilice el cepillo para limpiar el polvo restante.


4. Instale el ventilador y tenga en cuenta el cable y la dirección. (La etiqueta debe mirar hacia abajo).


B. Limpieza de lentes de enfoque

1. Utilice la llave hexagonal de 1,5 mm para quitar los dos tornillos de la boquilla.
2. Retire la manguera de aire y la boquilla.

3. Utilice un bastoncillo de algodón con una pequeña cantidad de alcohol para limpiar la lente de enfoque.
4. Instale la manguera de aire y la boquilla nuevamente.

C. Limpieza del pasador Pogo

1. Utilice un hisopo de algodón con una pequeña cantidad de alcohol para limpiar el pasador pogo detrás del módulo láser.
2. Utilice un hisopo de algodón con una pequeña cantidad de alcohol para limpiar el pin pogo del adaptador del módulo.
