5-14 Espejos y/o lentes oxidados o rotos (Hexa)

Elementos de preparación : Autopreparación:

1|Alicates de punta de aguja

Incluido en la caja de accesorios :

2|Destornillador Torx

Elementos de prueba :

1. Compruebe si los espejos y las lentes están oxidados o rotos : Si hay manchas negras, blancas, etc. en la superficie del primer, segundo y tercer espejo reflectante, o si hay arañazos serios, y las manchas no se pueden quitar con los procesos de esta guía 【Limpieza de espejos y lentes】, o si la lente de enfoque está deformada o rota debido a una fuerza externa, los espejos y las lentes deben ser reemplazados.

Pasos de sustitución :

Primer espejo reflector :

a. Levante la tapa trasera: Por favor, utilice un destornillador Torx para quitar los 2 tornillos en ambos lados de la cubierta posterior y luego levante la cubierta.

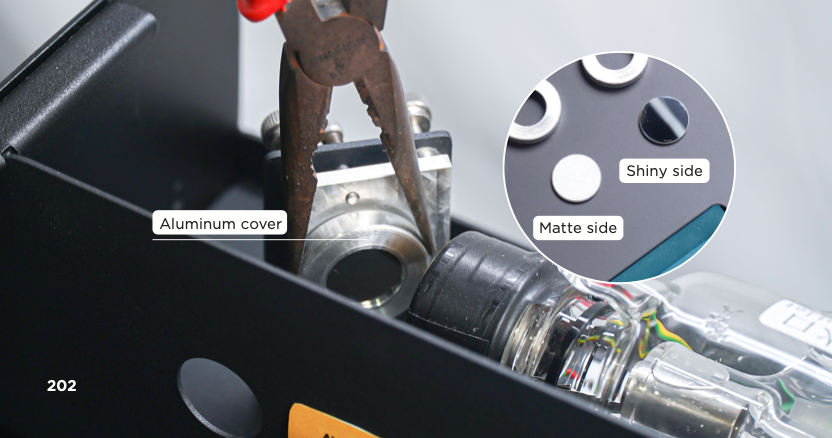

b.  Afloje la cubierta de aluminio que fija el espejo (de cara al espejo y gire en sentido contrario a las agujas del reloj), si no se puede girar, utilice unos alicates de punta de aguja para sujetar el marco de aluminio y gire de nuevo >.

c. Sustituya el espejo: Saque el espejo viejo > Ponga el espejo nuevo con la cara mate mirando hacia el soporte del espejo (el rayo láser incidirá en la cara brillante)

d. Apriete la cubierta de aluminio: Apriete la cubierta de aluminio de nuevo al soporte del espejo.

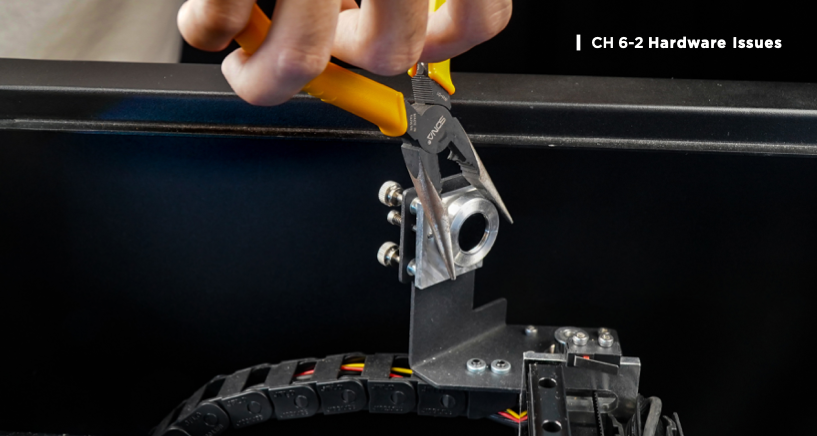

Segundo espejo retrovisor : Después de abrir la tapa de la puerta, siga los pasos b~d del primer espejo reflector (la posición del segundo espejo reflector se indica en la imagen de la p.202).

Tercer espejo retrovisor :

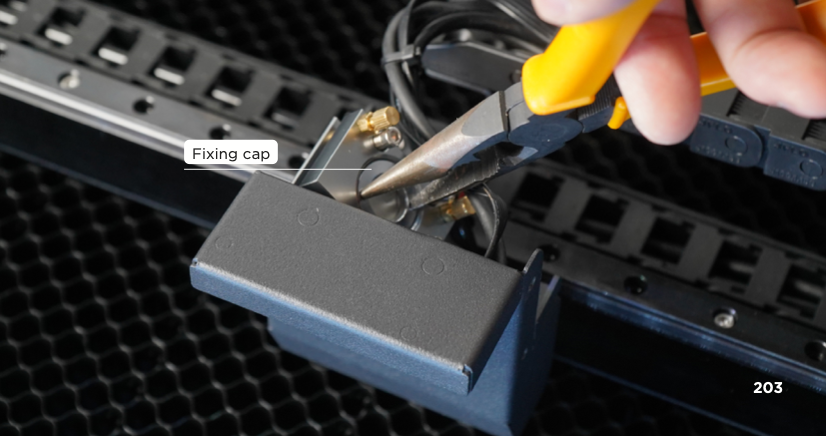

a. Afloje la tapa de fijación: Utilice los alicates de punta de aguja para sujetar las dos puntas redondas de la tapa de fijación del espejo y desenrosque la tapa de fijación en sentido antihorario >.

b. Sustituya el espejo: Saque el espejo viejo, puede extraer el espejo de la zona de entrada del láser > Coloque el espejo nuevo con el lado brillante hacia el soporte del espejo >

c. Apriete la tapa fija: Utilice unos alicates de punta de aguja para sujetar las dos puntas redondas de la tapa de fijación del espejo, y apriete la tapa de fijación en el sentido de las agujas del reloj.

Enfoque la lente:

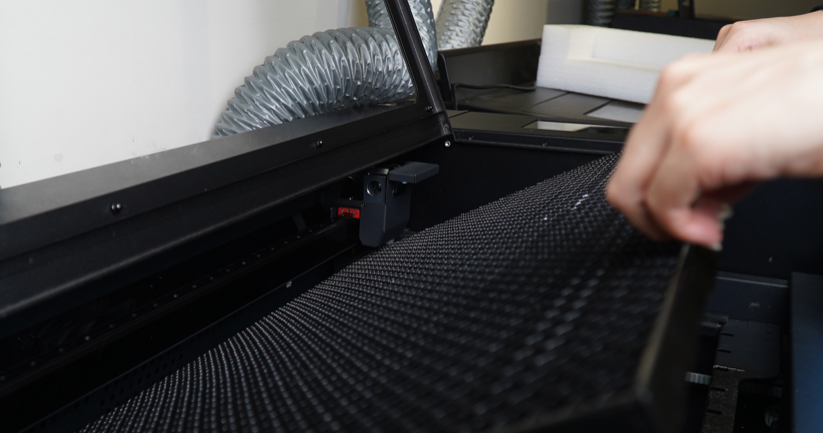

a. Retire la mesa de nido de abeja【Limpieza de la mesa de nido de abeja】Honeycomb Table Cleaning, paso 1 (p.135). >

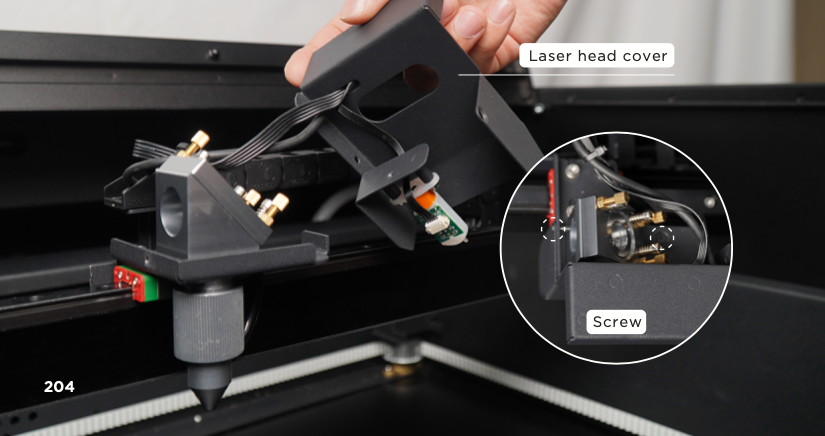

b. Mueva la cubierta del cabezal láser a un lado: Afloje 2 tornillos de la cubierta del cabezal láser con un destornillador Torx y, a continuación, mueva la cubierta a un lado >.

c. Retire el cabezal láser: Desenrosque el anillo de fijación de la boquilla en el sentido de las agujas del reloj. Si no se puede desenroscar, utilice unos alicates de punta fina para ayudar > Retire el cabezal láser, y por favor evite que la lente de enfoque salga disparada

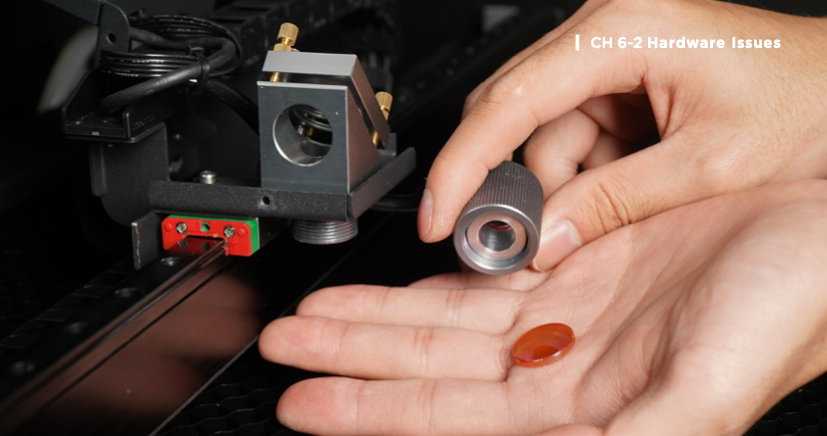

d. Sustituya la lente : Retire la lente vieja > Coloque la lente nueva en el cabezal láser con el lado plano hacia abajo (sujete el borde de la lente y mire dentro de la lente, puede verse en el lado convexo, pero no puede verse en el lado plano)

e. Vuelva a colocar el cabezal láser : Vuelva a colocar el cabezal láser > Apriete el anillo de fijación de la boquilla en sentido contrario a las agujas del reloj

f. Apriete la cubierta del cabezal láser : Apriete 2 tornillos de la cubierta del cabezal láser >

g. Vuelva a colocar la mesa de nido de abeja 【Limpieza de la mesa de nido de abeja】

Registros de solución de problemas :

1. Foto : Tome fotos de

a. 3 espejos reflectantes (si están oxidados)

b. Lente de enfoque (si está oxidada o rota)
