Reemplazo tubo láser HEXA

La degradación del tubo láser.

El fallo del tubo láser, que no tiene salida de rayo láser, así como genera un sonido de crujido. El tubo láser se clasifica como consumible, y la degradación se espera debido al uso de la energía, el tiempo de almacenamiento, y otros factores. Cuanto mayor sea el ajuste de potencia, más rápida será la degradación del tubo láser.

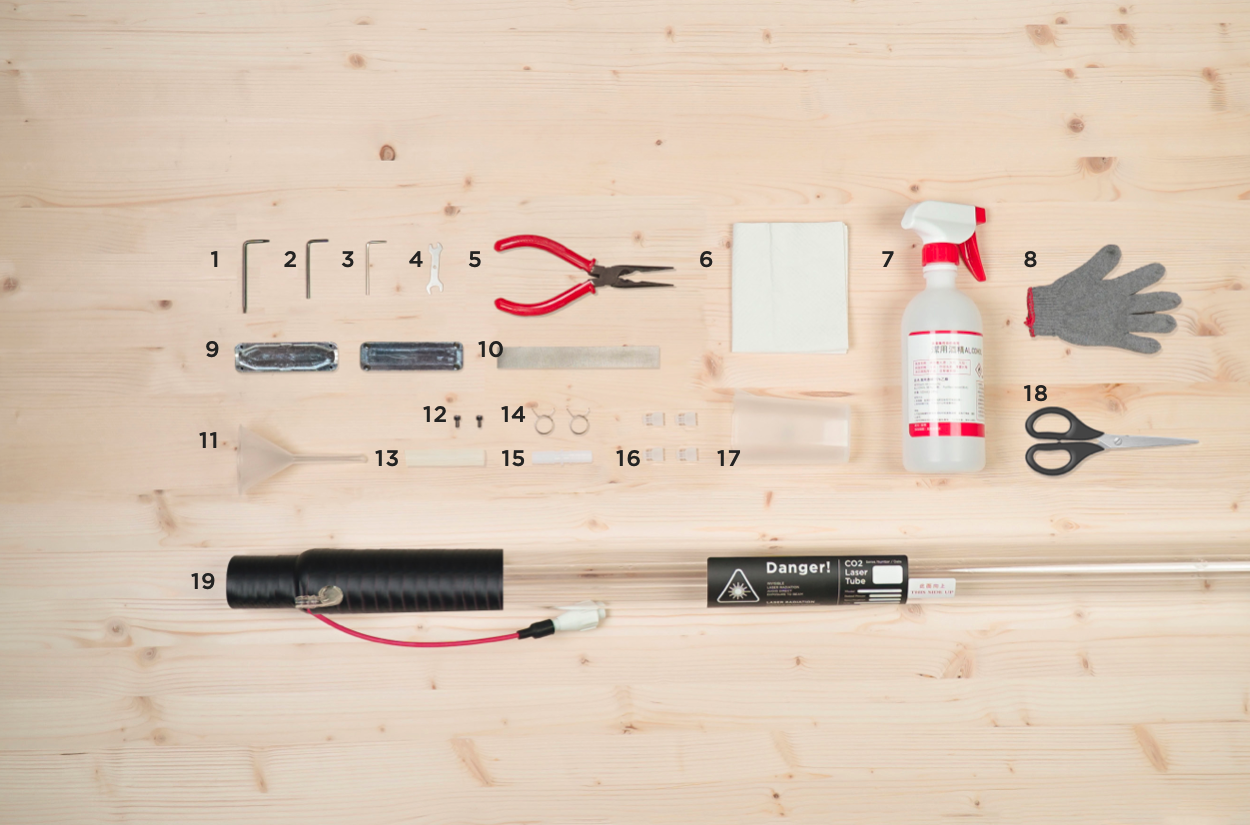

Elementos de preparación：

Auto-preparación：

5｜Alicates de punta de aguja

6｜Toalla de papel o trapo

7｜Alcohol al 75%~99%.

17｜Contenedor de agua

18｜Tijeras

20｜Limpiador de vacío o pistola de pulverización de alta presión *Si dispone de uno, mejor.

Incluido en la caja de accesorios：

1｜Destornillador Torx

2｜Llave Allen de 3mm

3｜Llave Allen de 2,5 mm

4｜Llave de doble cabeza

11｜Funnel

Incluido en el paquete del tubo láser：

8｜Guantes

9｜Caja de aluminio

10｜Cinta de tejido conductor

12｜Tornillos para caja de aluminio*2

13｜Tubo de agua, 14 | Abrazadera de tubo*2

15｜Conector de manguera

16｜Tapón de tubo*4

19｜Tubo láser


Pasos de sustitución：

1. Desconecte los cables del tubo láser：.

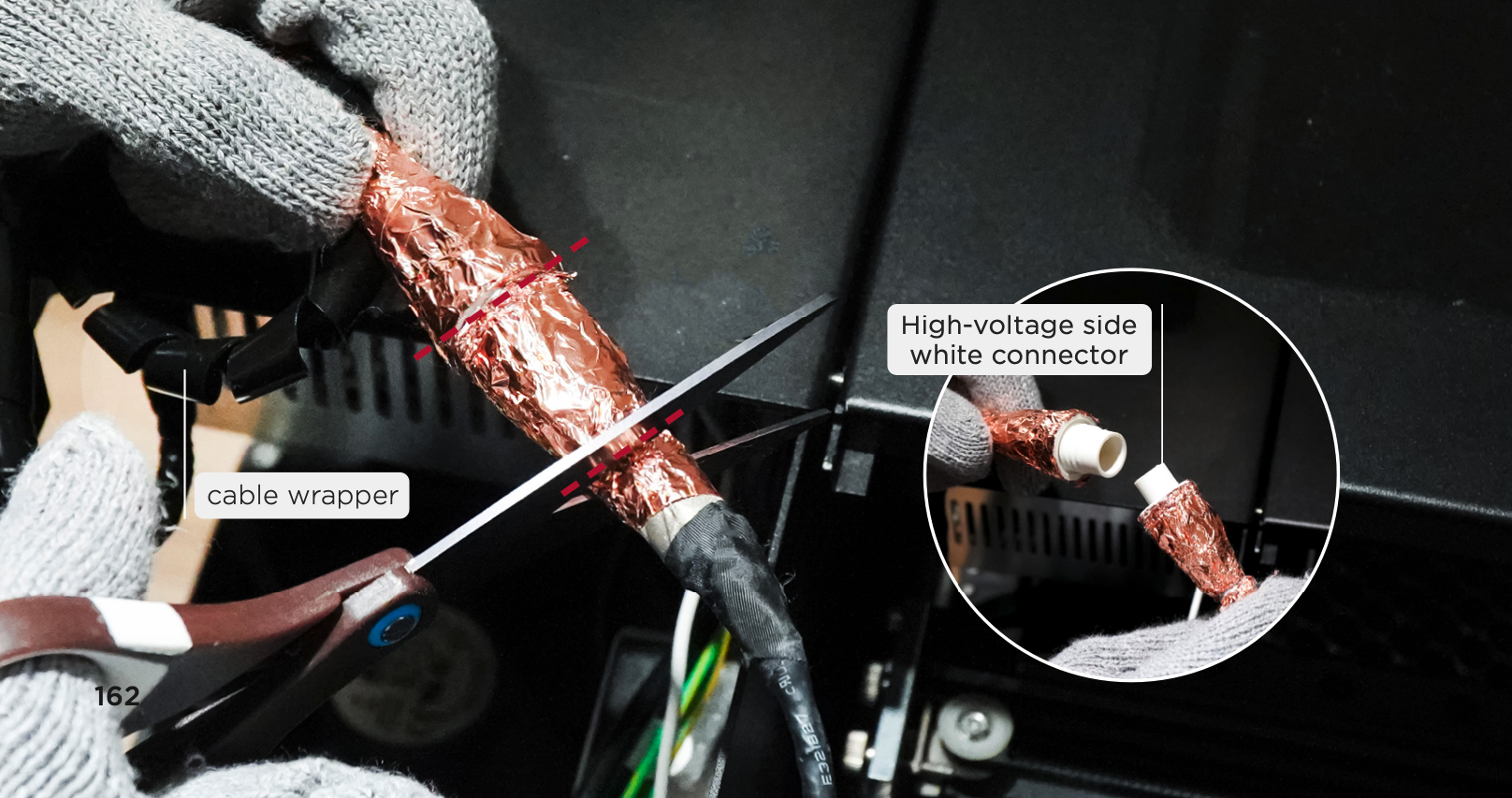

a. Corte y separe: Por favor, póngase los guantes suministrados > Retire el envoltorio del cable > Recorte la parte de cobre con unas tijeras > Separe el conector blanco del lado de alta tensión >(Si no es la primera vez que sustituye un tubo, por favor, sáltese este paso y retire el aluminio directamente con una llave Allen de 2,5 mm).

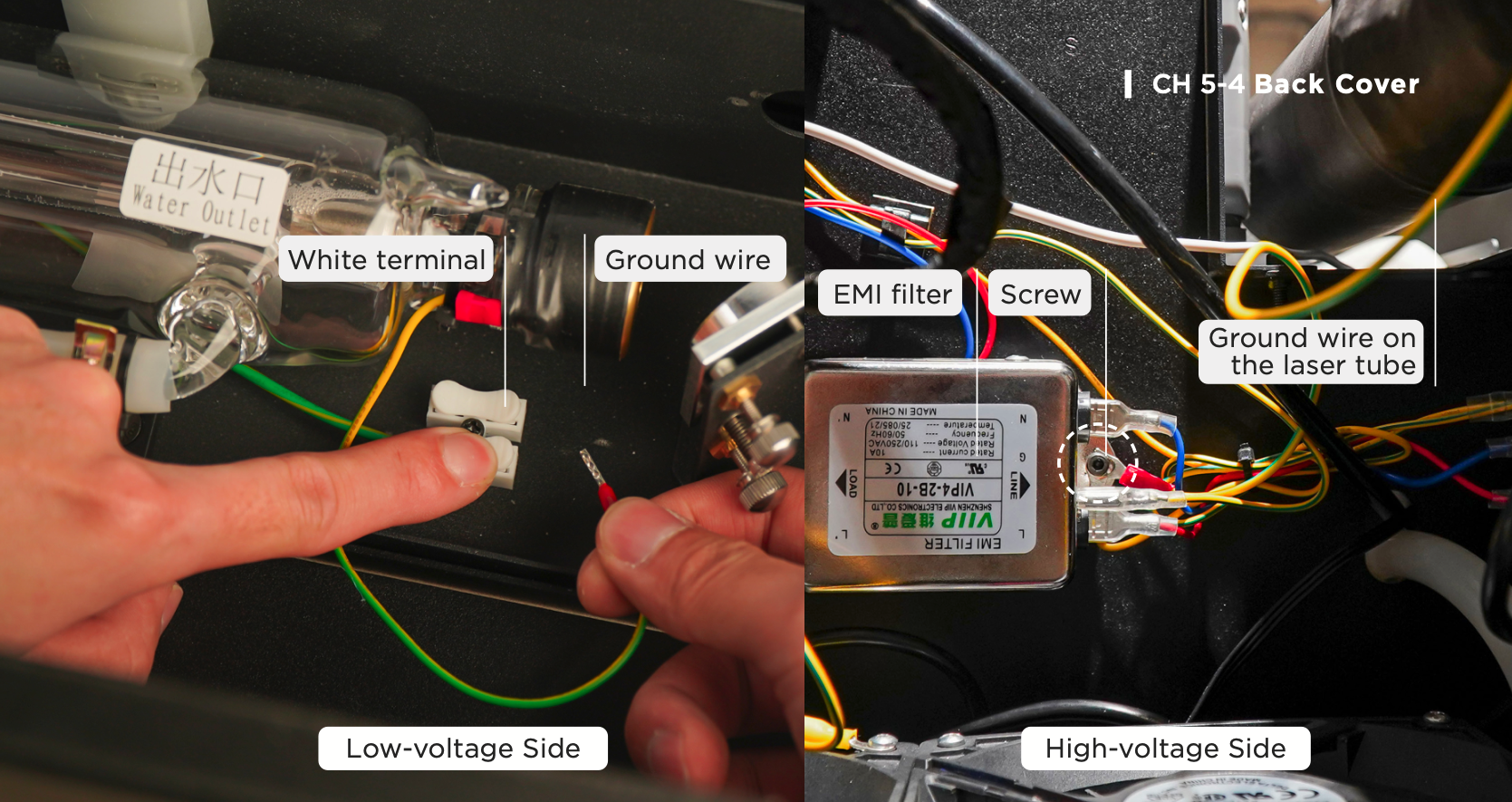

b. Desconecte los cables del tubo láser： Presione el terminal blanco y saque el cable de tierra >.

c. Saque el cable de tierra del lado de alta tensión： Utilice la llave Allen de 2,5 mm para aflojar los tornillos del filtro EMI. A continuación, saque el cable de tierra conectado al tubo láser

2. Afloje los soportes del tubo láser：.

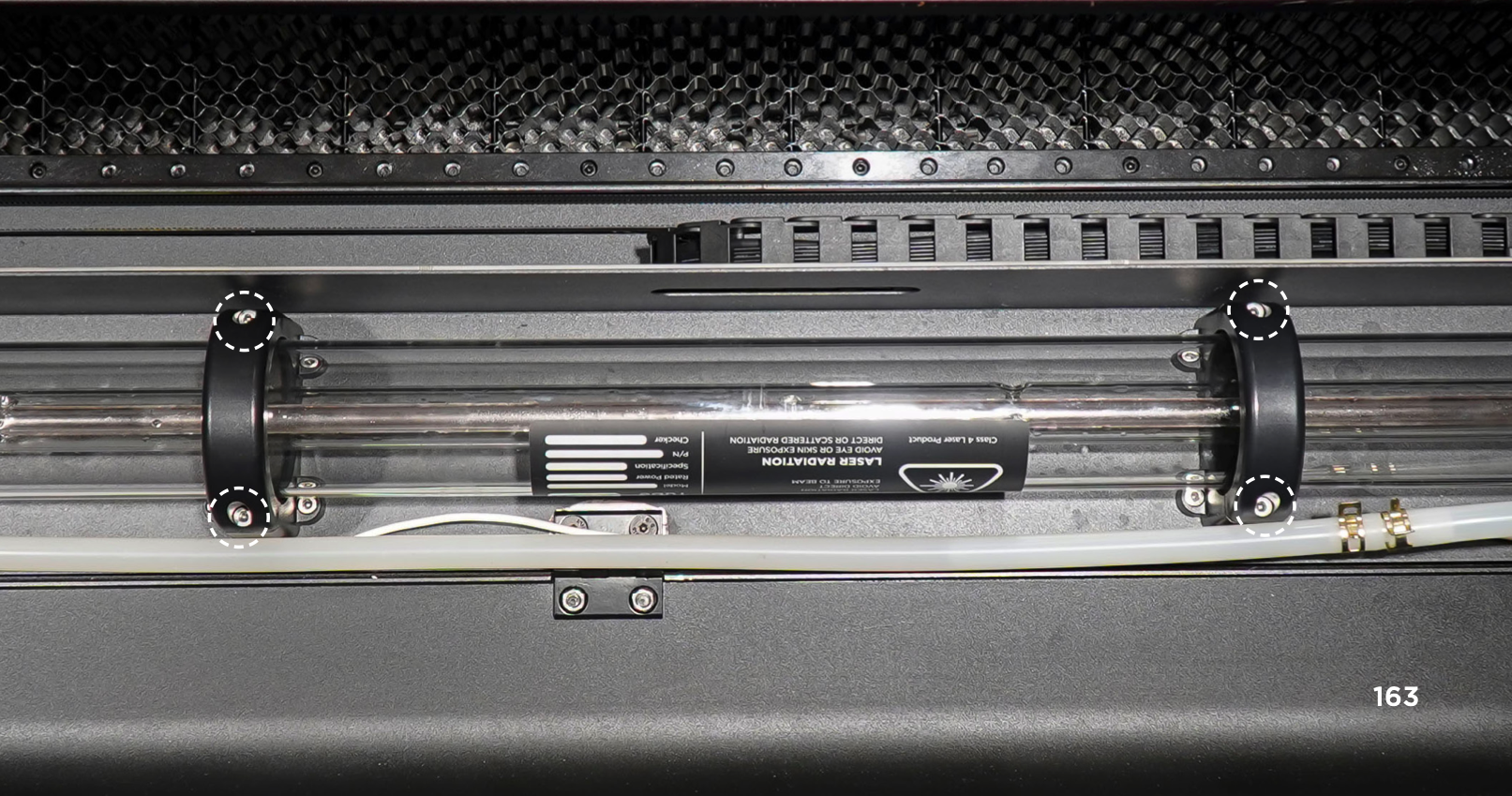

Utilice la llave Allen de 3 mm para aflojar un total de 4 tornillos en los soportes del tubo láser.

3. Separe los tubos de agua：

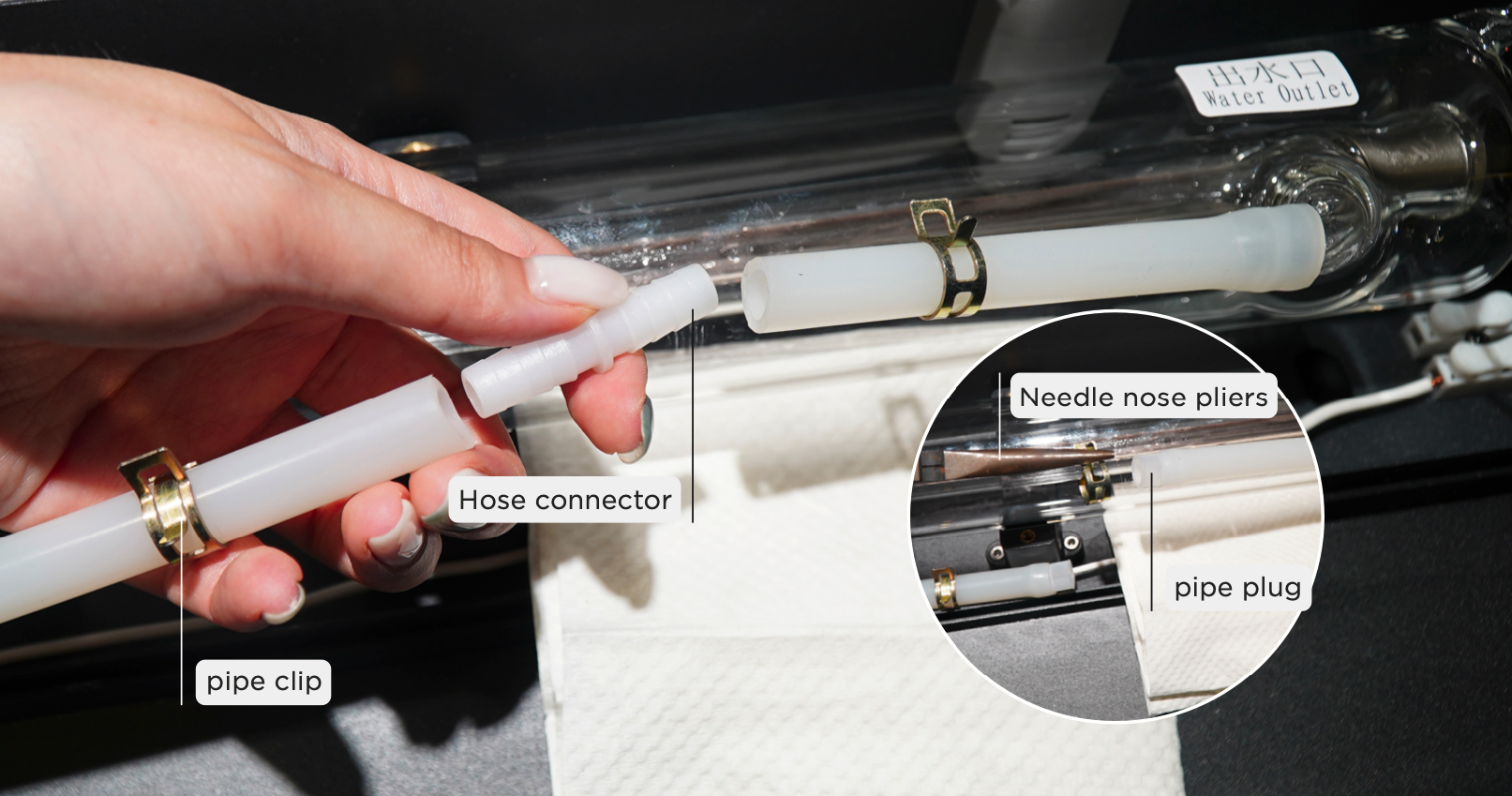

a. Desplácese hacia el lado de baja tensión. Empuje la abrazadera hacia fuera con los alicates de punta de aguja > Retire el conector de la manguera y póngalo a un lado para su uso posterior > Retire el clip de la tubería en la manguera corta y póngalo a un lado para su uso posterior > Asegúrese de que las dos aberturas de la tubería de agua se insertan en el tapón de la tubería para evitar fugas de agua.

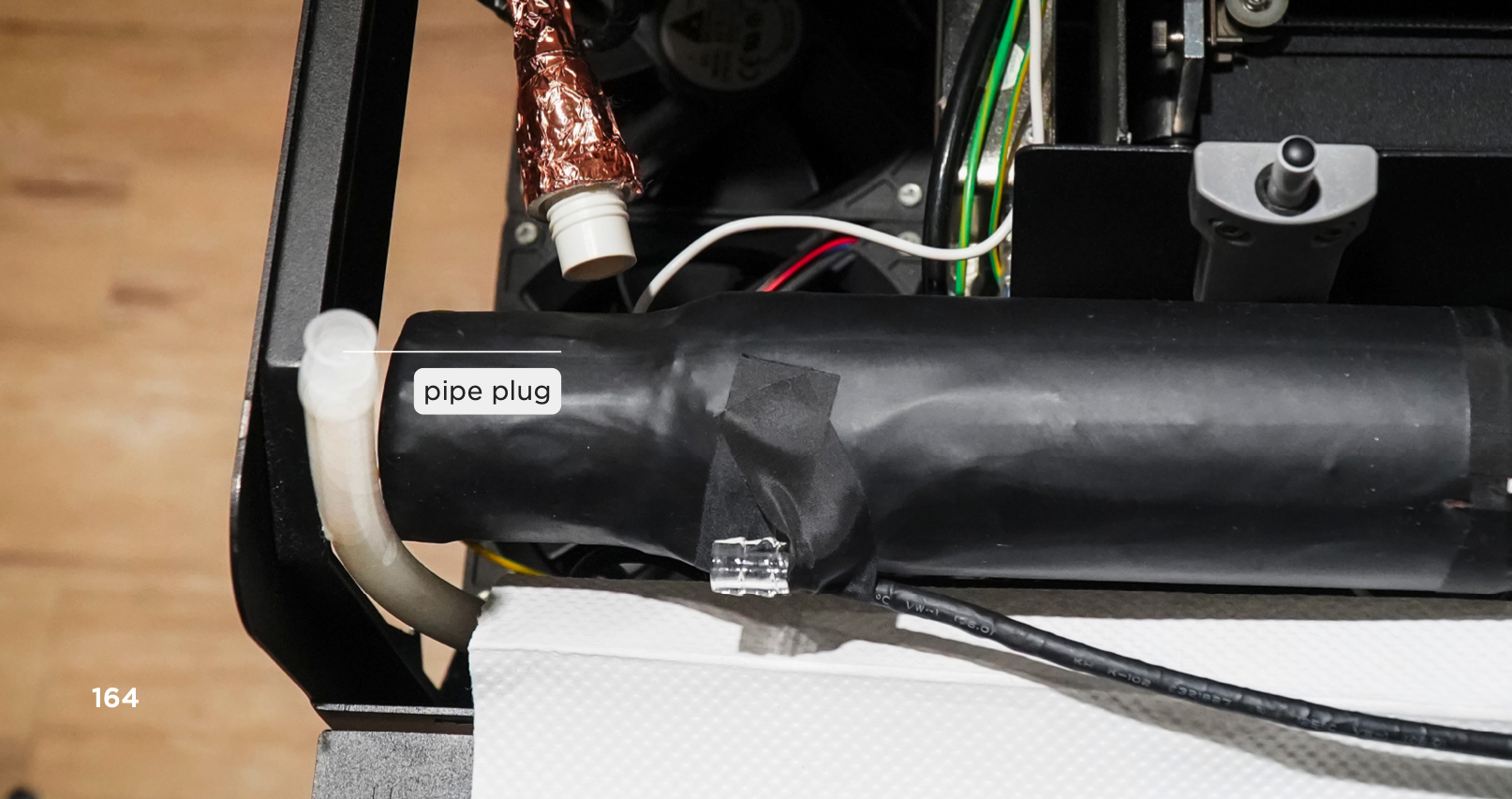

b. Hacia el lado de alto voltaje, separe el tubo de agua (el tubo láser puede moverse desde los asientos del soporte del tubo hacia la cubierta trasera, será más fácil sacar el tubo) > Inserte el tapón del tubo después de separarlo

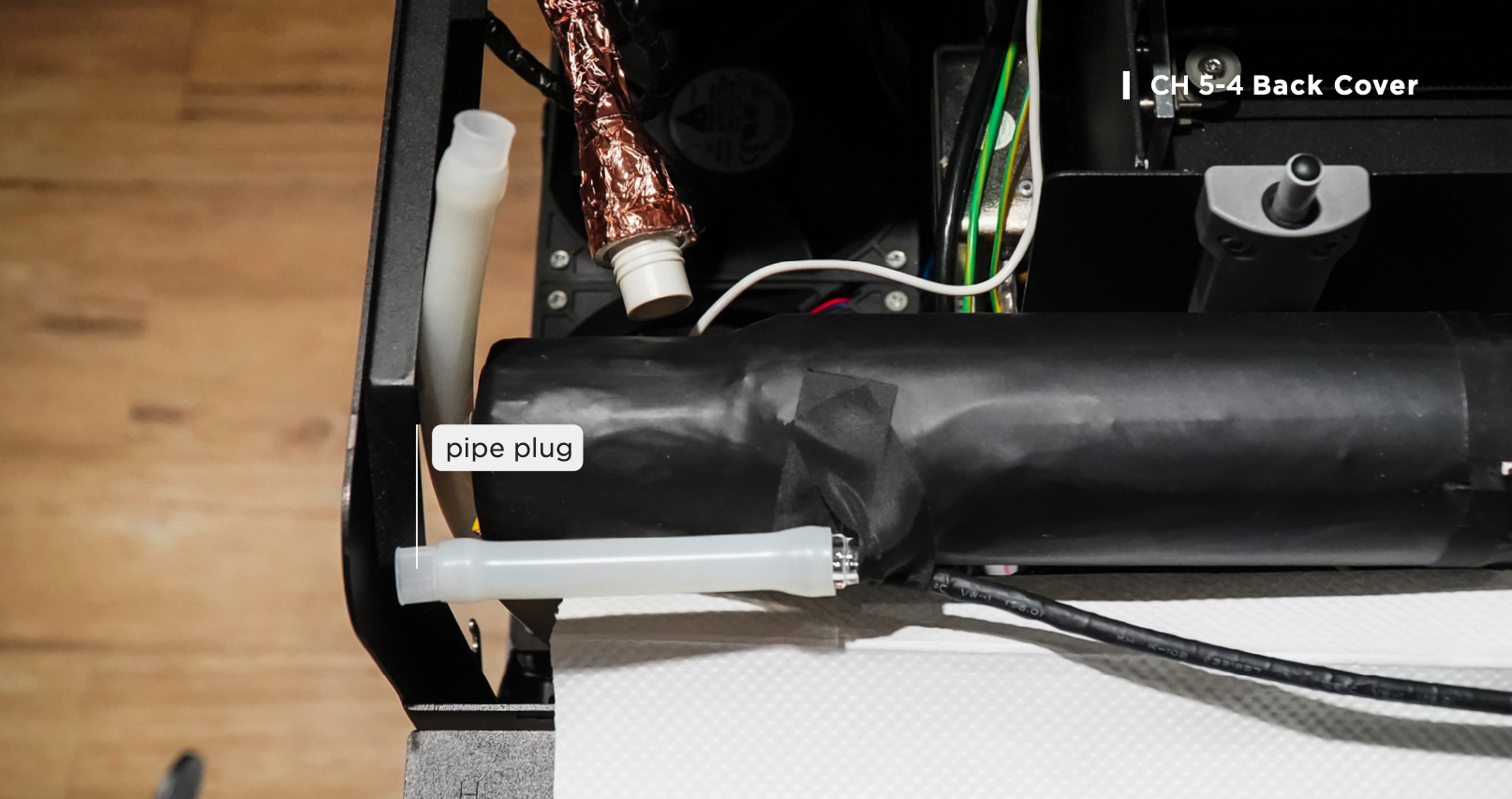

c. Inserte el tubo de agua suministrado y enchúfelo en la entrada de agua del tubo láser para evitar fugas de agua

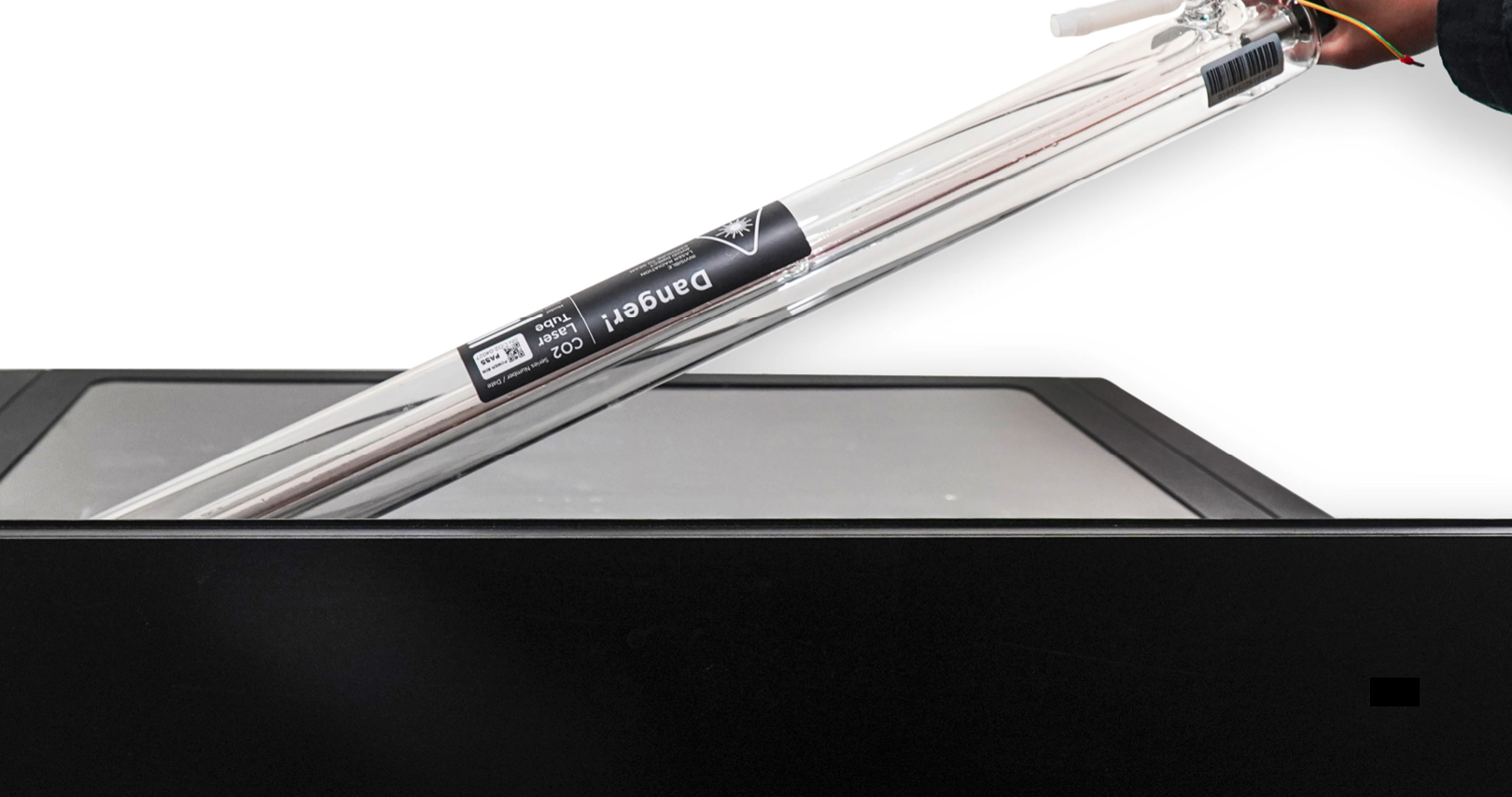

4. Retire completamente el tubo láser.___2022-09-29___3.34.13.png

5. Coloque el nuevo tubo láser y la manguera de agua..

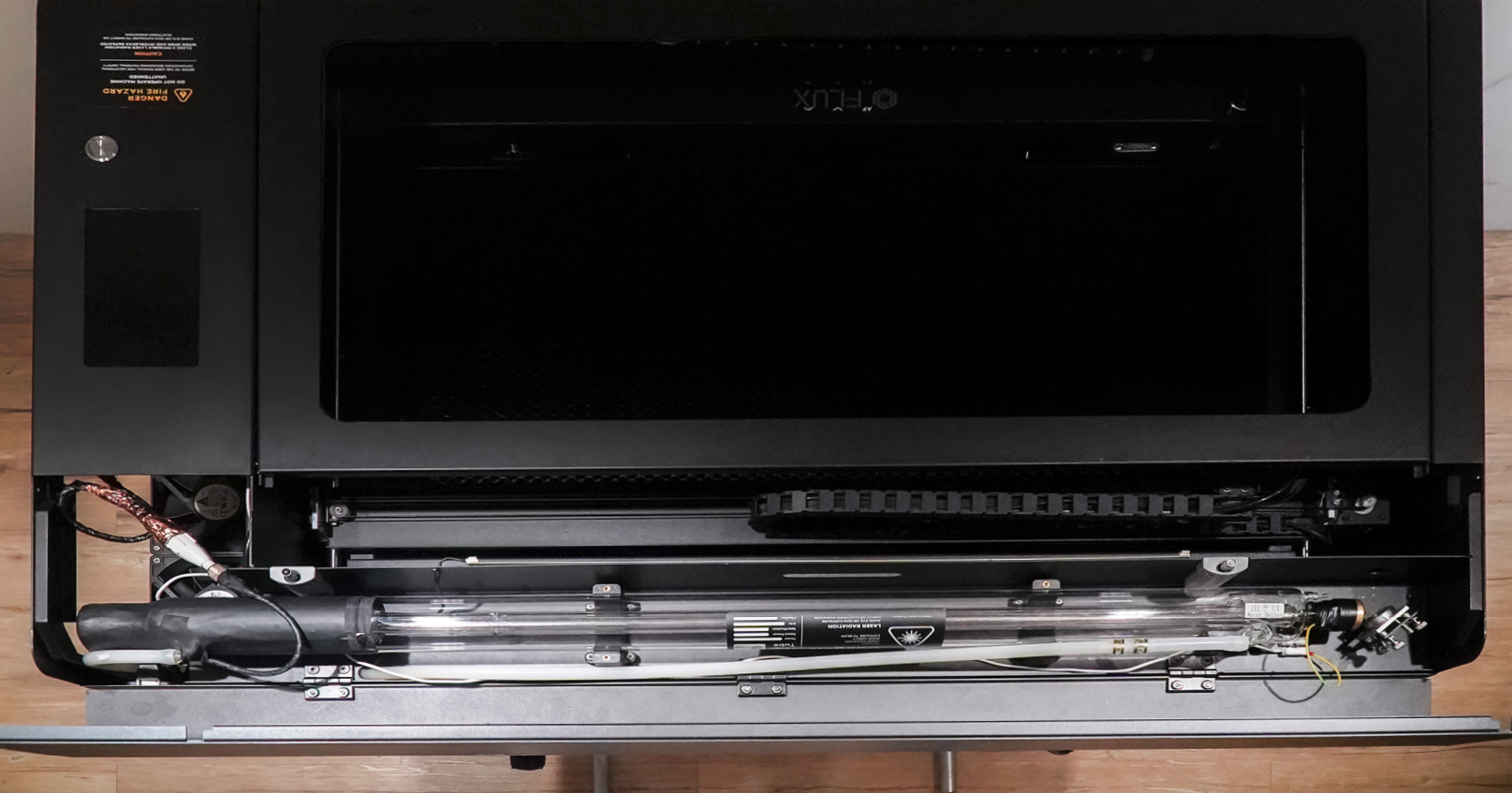

a. Coloque el tubo láser según la imagen >___2022-09-29___3.36.12.png

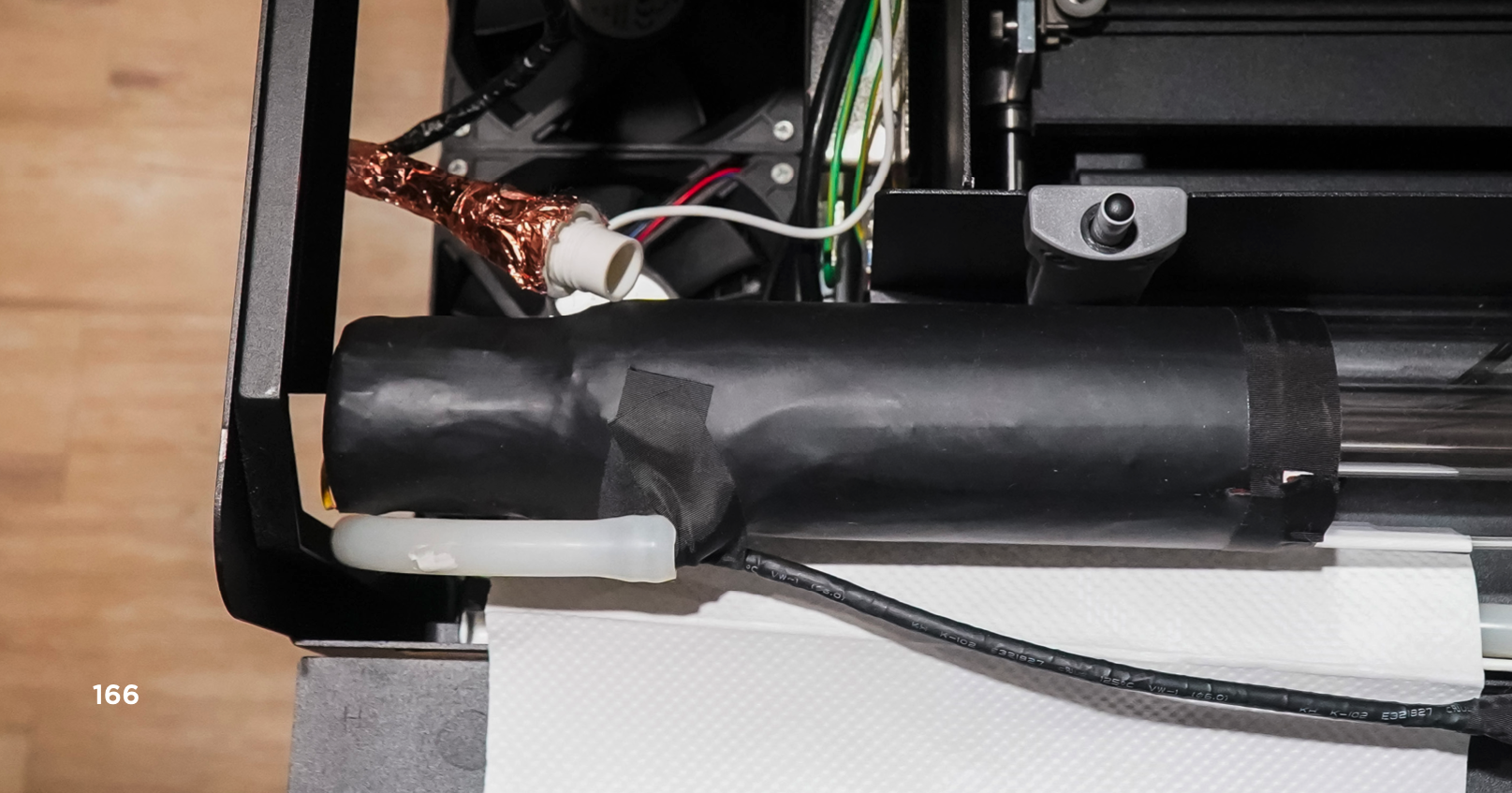

b. Retire el tapón del tubo de agua en el lado de alta tensión y conecte el tubo de agua al tubo láser > ___2022-09-29___3.37.23.png

c. Pase al lado de baja tensión > Retire el tapón de la tubería > Fije la abrazadera de la tubería al tubo de agua más corto > Inserte el conector de la manguera > Utilice los alicates de punta de aguja para mover las abrazaderas de la tubería hacia el lado de conexión para evitar fugas de agua.

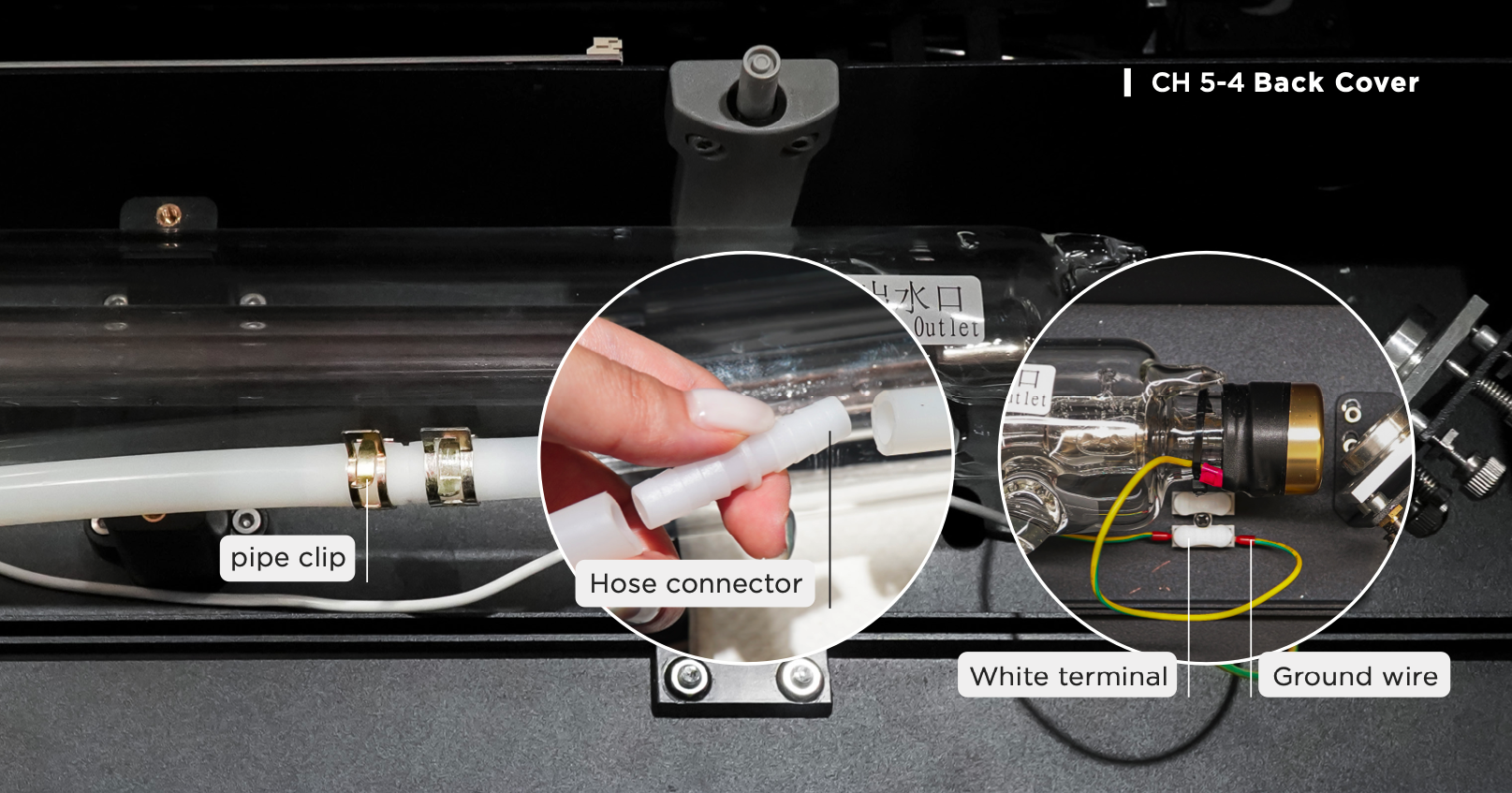

d. Presione hacia abajo el terminal blanco e inserte el cable de tierra > Suelte el terminal blanco > Tire suavemente del cable de tierra para comprobar si está firmemente conectado.___2022-09-29___3.39.10.png

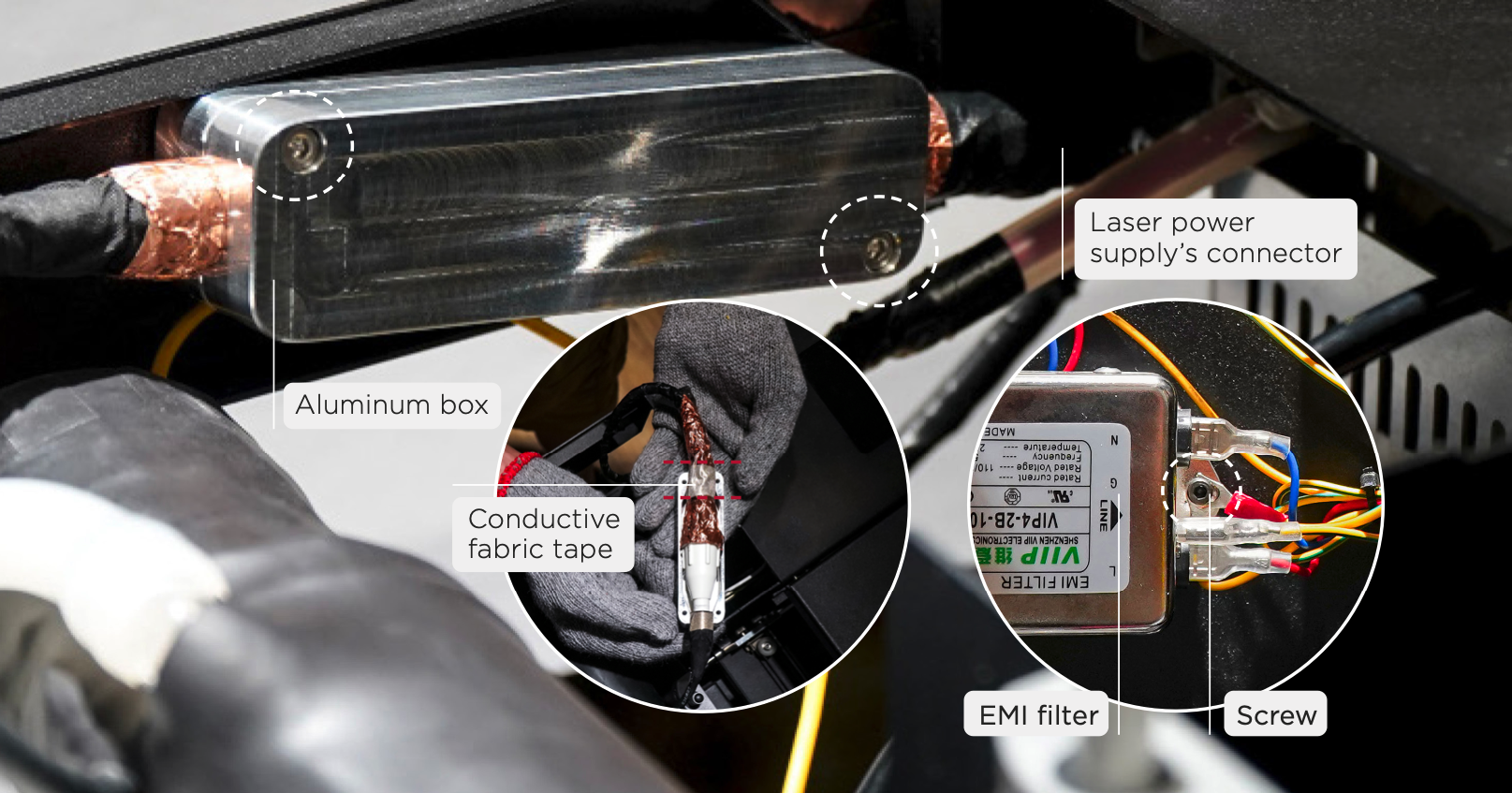

6. Aplique cinta de tejido conductor; instale la caja de aluminio y la conexión del cable de tierra：.

a. Conecte el conector blanco en el lado de alta tensión y aplique la cinta de tela conductora en el conector de la fuente de alimentación láser >.

b. Coloque el conector blanco en la caja de aluminio, móntelo en la tapa y apriete los tornillos con una llave Allen de 2,5 mm. (La caja puede colocarse al azar en el espacio siempre que el cable y los hilos no estén doblados ni retorcidos).

c. Inserte el cable de tierra del lado de alta tensión del tubo láser en la posición de los tornillos del filtro EMI > Apriete el tornillo.___2022-09-29___3.42.29.png

7. Apriete los soportes del tubo láser hacia atrás：.

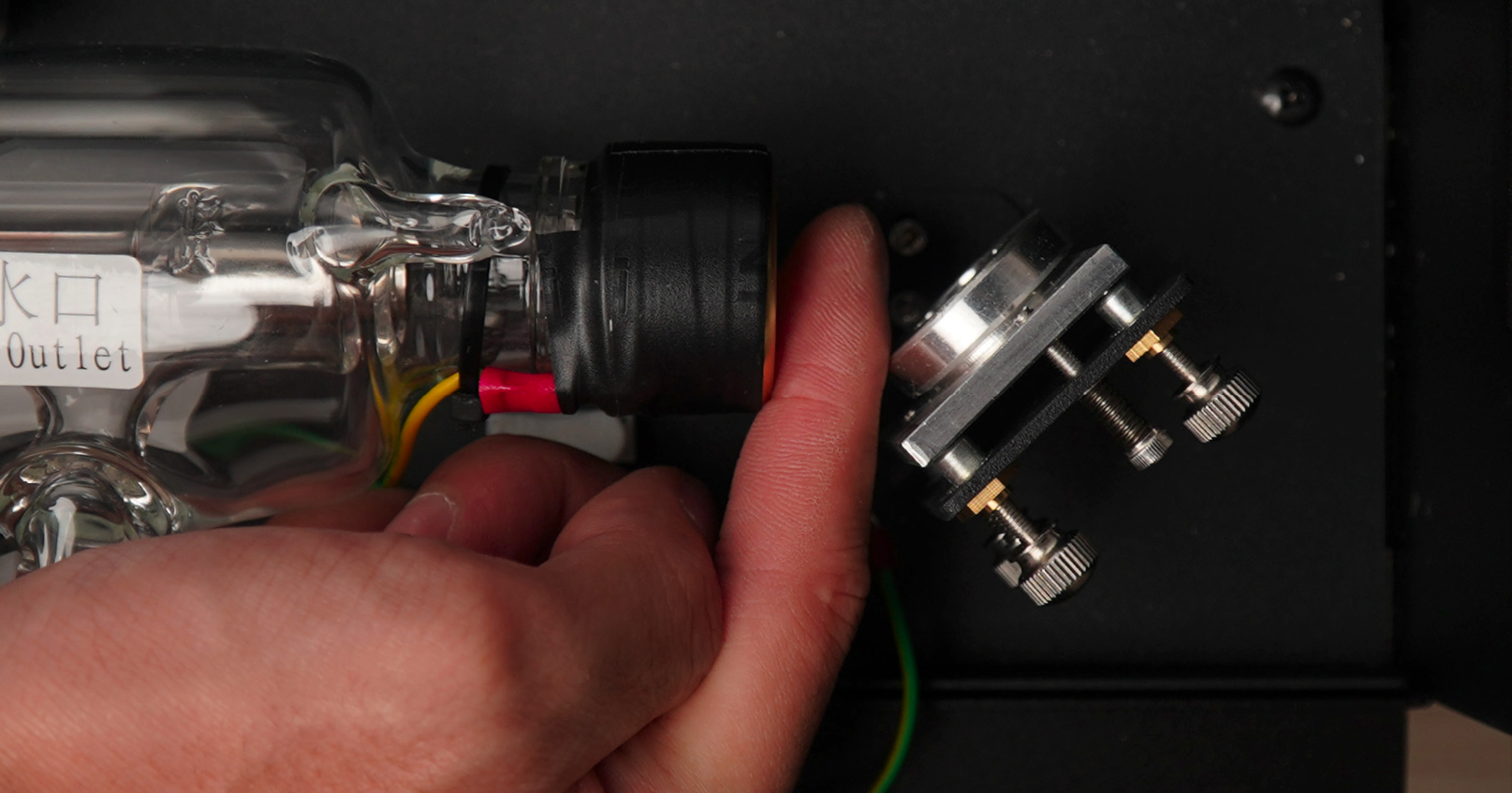

a. Coloque el tubo láser en posición, dejando una distancia de un dedo entre el extremo de la cola, unos 15 mm desde el extremo del tubo láser hasta el primer espejo reflectante > Asegúrese de que no hay pliegues o dobleces de las mangueras de agua >___2022-09-29___4.02.28.png

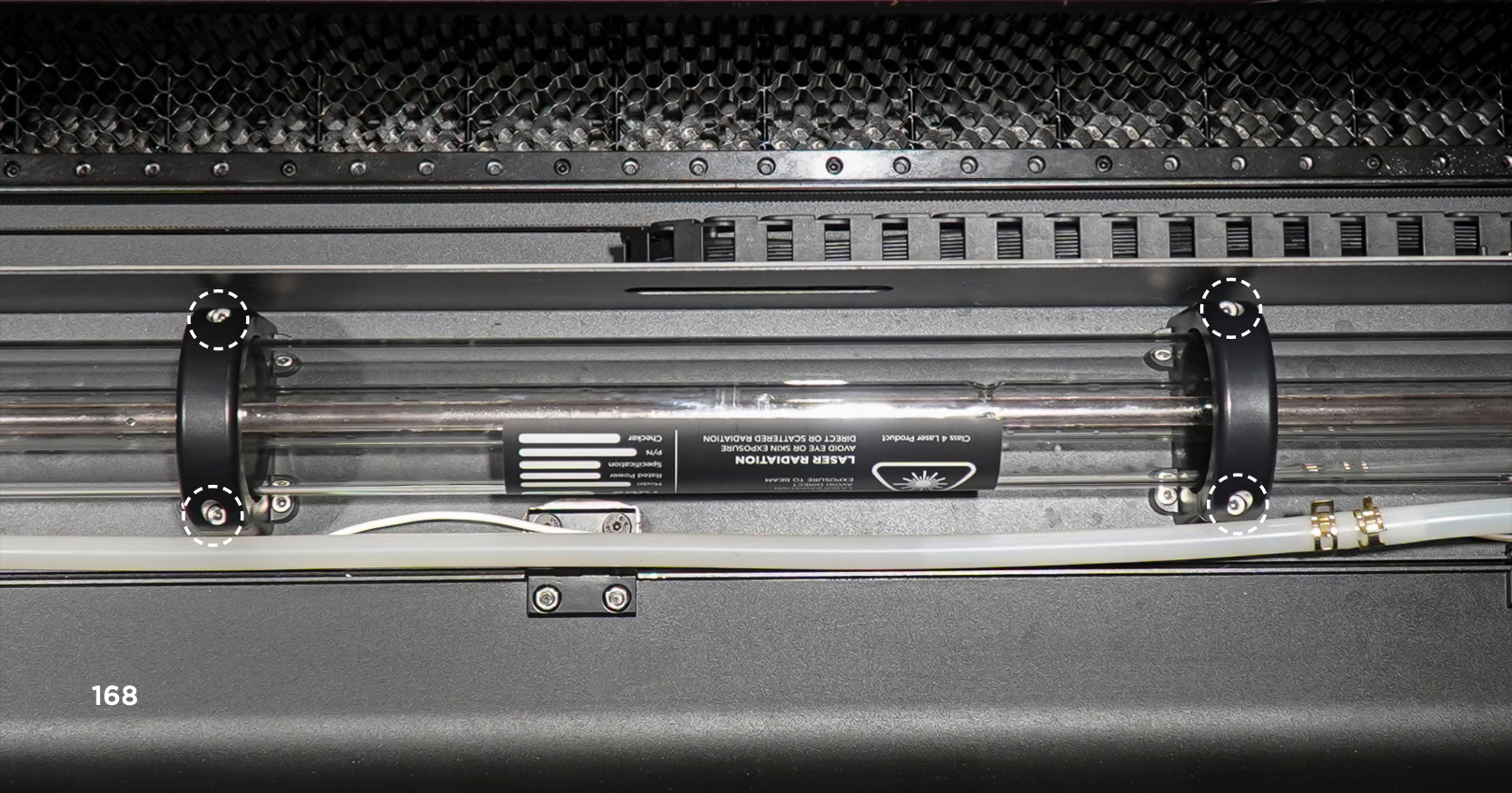

b. Utilice la llave Allen de 3 mm para apretar un total de 4 tornillos en los soportes del tubo láser > Agite suavemente el tubo láser para asegurarse de que no se desplazará. ___2022-09-29___4.03.38.png

8. Enchufe el cable de alimentación y arranque la máquina： Después de confirmar que la instalación es correcta, puede enchufar el cable de alimentación y arrancar el motor.

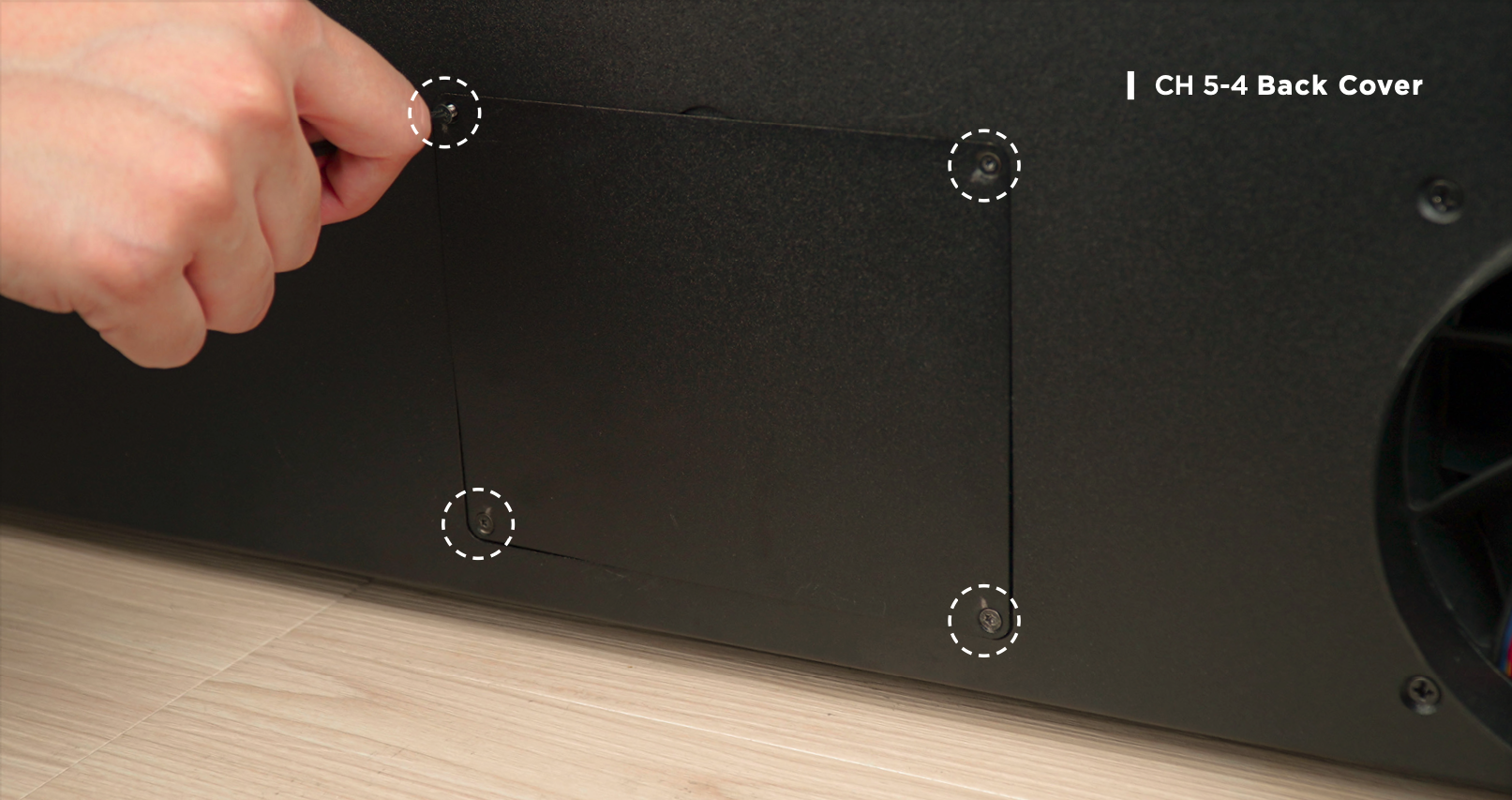

9. Saque la bomba de agua： Utilice un destornillador Torx para aflojar cuatro tornillos de la tapa de la bomba de agua > Saque la bomba de agua. ___2022-09-29___4.05.52.png

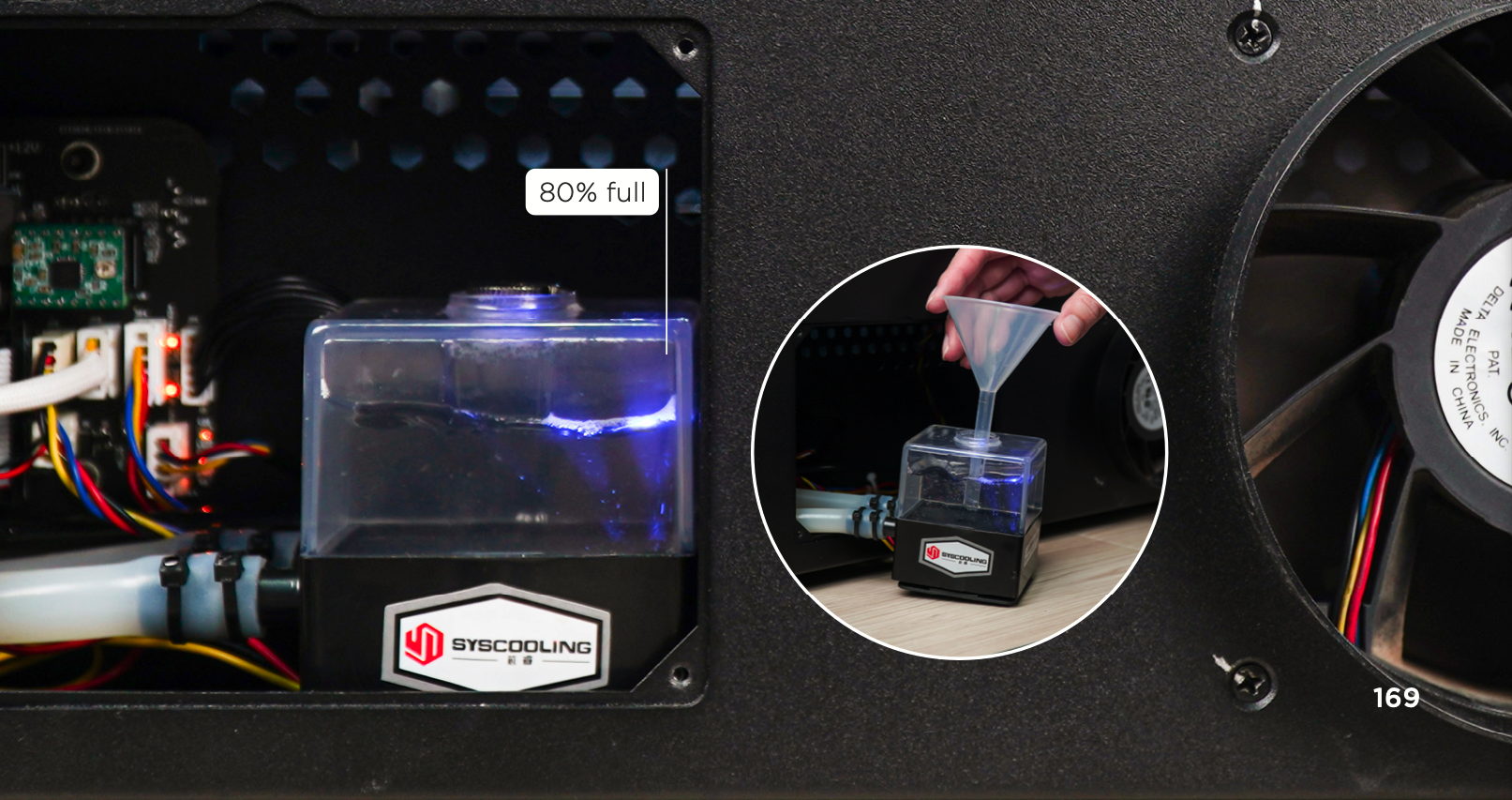

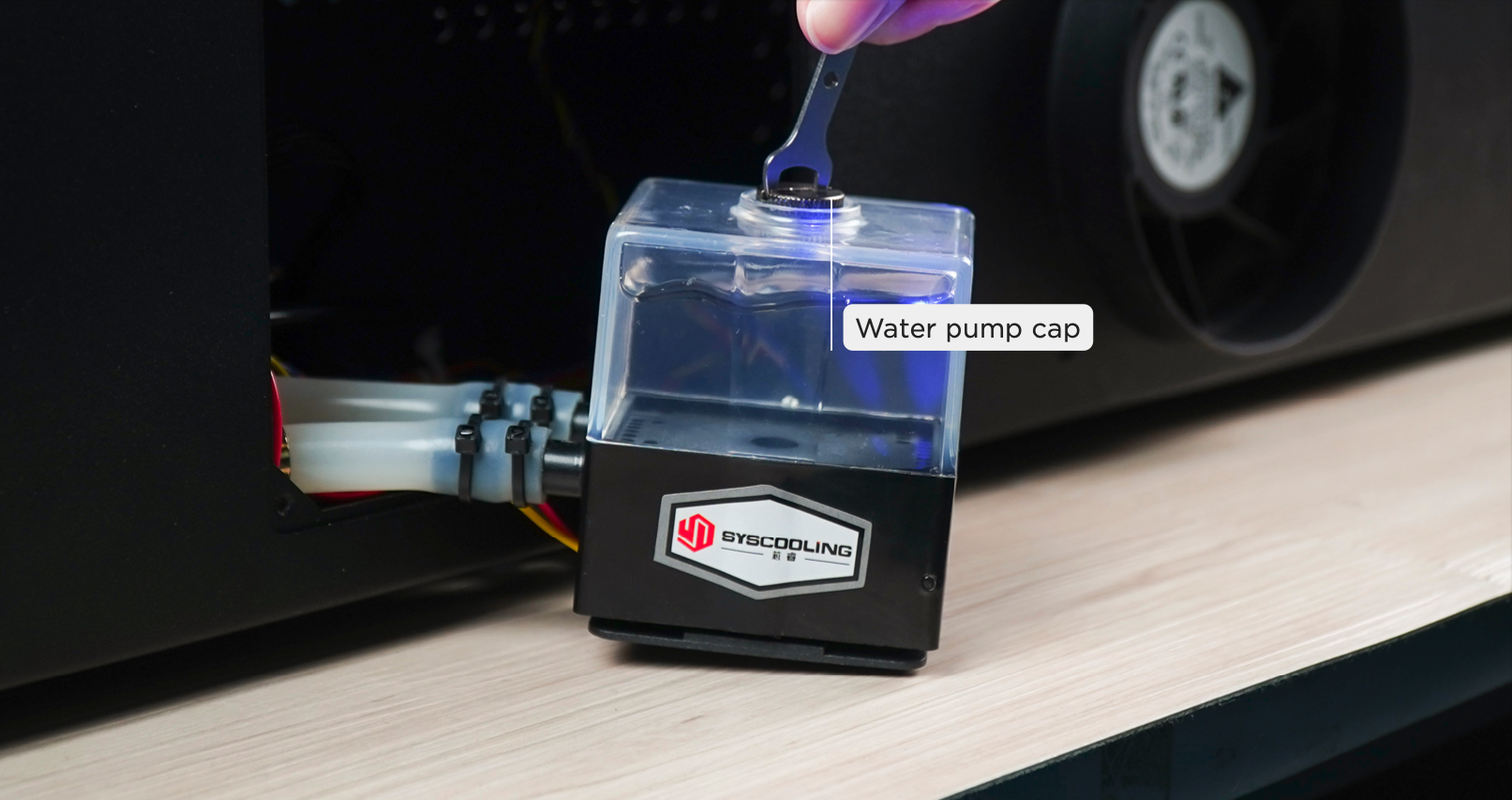

10. Añadir agua： Utilice la llave de doble cabeza para abrir la tapa de la bomba de agua > Coloque el embudo > Llene la bomba de agua con agua destilada > Haga clic en "MANTENIMIENTO" en la pantalla > Haga clic en "Bomba" después de que el cabezal láser haya finalizado el homing de los ejes X e Y. A continuación, el agua de refrigeración comenzará a entrar en el tubo láser y el nivel de agua de la bomba de agua descenderá. Siga añadiendo agua hasta que el nivel de la bomba de agua alcance el 80% del depósito de agua y el nivel de agua ya no baje debido a la adición en el tubo láser.___2022-09-

11. Vuelva a apretar la tapa y la cubierta de la bomba de agua： Utilice la llave de doble cabeza para volver a apretar la tapa de la bomba de agua > Coloque la bomba en su lugar original > Vuelva a apretar los cuatro tornillos de la cubierta de la bomba de agua con el destornillador Torx.
