Cambio de agua y adición (Beamo)

Creado por Soporte Flux, Modificado el Mar, 14 May, 2024 a 8:32 A. M. por Soporte Flux

Elementos de preparación:

Auto preparación:

1｜Alicates de punta

2｜Contenedor de agua

3｜Contenedor de agua

Incluido en la caja de accesorios:

4｜Destornillador Torx

5｜Llave de doble cara

6｜Embudo


Por favor, utilice el Destornillador Torx para retirar los 6 tornillos de la contraportada y luego retire la contraportada.
Demasiadas burbujas de aire en el tubo del láser afectarán la eficiencia de la refrigeración, se recomienda hacer circular el agua y llenar la bomba de agua a más del 80% de su capacidad o presionar la manguera de agua al agregar el agua, así es menos probable que se produzcan burbujas de aire.
Se recomienda sustituir el agua de refrigeración una vez cada tres meses.
La parte de la malla de la mesa de nido de abeja es afilada, así que tenga cuidado con ella.
Como se muestra a continuación. Si la máquina es la versión Enfoque automático, es necesario pulsar el botón lateral para retraer el cabezal láser, y evitar golpear la sonda al sacar la mesa de nido de abeja.
Si el cabezal láser no se puede mover, por favor, pulse "MANTENIMIENTO" en la pantalla > "Motores" para liberar los motores.

Pasos

1. Saque la mesa de nido de abeja: Mueva el cabezal del láser hacia la parte superior izquierda del rango de trabajo > Llegue a la parte delantera de la máquina, levante la mesa de panal y sáquela. ___2021-08-30___2.49.42.png

2. Saque el cabezal del láser:

Enfoque manual: Desenrosque el anillo de fijación de la boquilla > Saque el cabezal láser hacia abajo y hacia delante.

Enfoque automático:

Mantenga pulsado el botón lateral, mueva el cabezal láser hacia abajo y suelte el botón > Utilice la Llave hexagonal de 2,5 mm para aflojar el tornillo de fijación del lado izquierdo del cabezal láser > Mueva el cabezal láser hacia abajo y hacia fuera.


3.Desenrosque el accesorio de lengüeta (En Beambox) o Conector metálico (En Beamo)y apunte el cabezal láser hacia él:

a. Desenrosque el accesorio de lengüeta cerca del lado de baja tensión (cerca del espejo reflector) en el sensor de flujo > (Beambox)

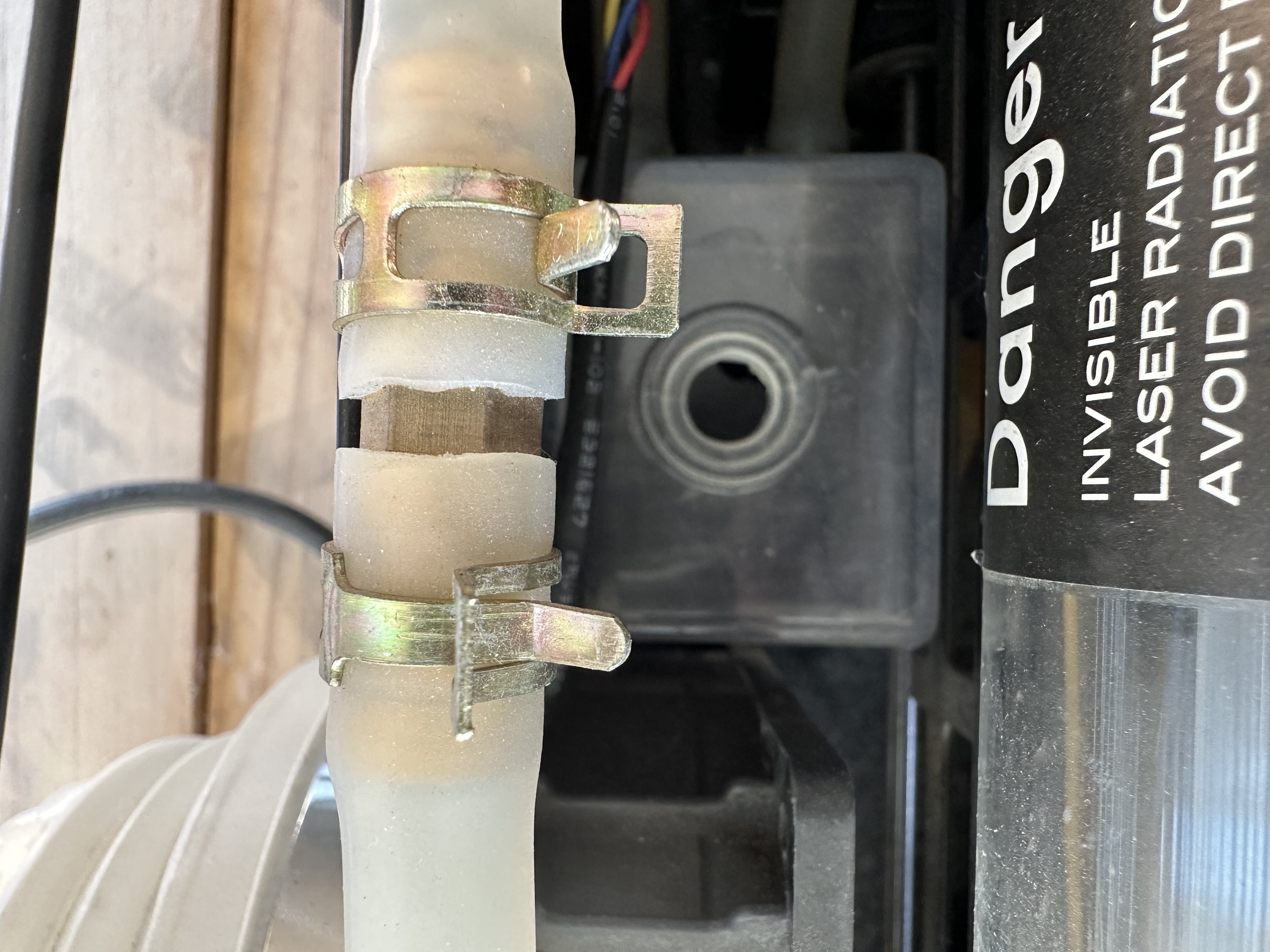

(Beamo)

b. Coloque el sensor de flujo o los tubos en el caso de Beamo hacia un contenedor de agua > Levante ligeramente la manguera de agua cerca del lado de baja tensión para que salga algo de agua > ___2021-08-30___2.50.09.png

4."Bomba de aire" ayuda a vaciar el agua:
Haga clic en el "MANTENIMIENTO" en la pantalla > Haga clic en "Bomba de aire" para activar el flujo de aire, el agua de refrigeración se drenará de la manguera de agua cerca del lado de alto voltaje > Después de vaciar el agua, haga clic en "Bomba de aire" para detener el flujo de aire.

5. Secar e instalar el cabezal láser:

Utilice toallas de papel o un trapo para secar el cabezal láser >

Enfoque manual: Coloque el cabezal láser hacia atrás y hacia arriba > Apriete el anillo de fijación de la boquilla.

Enfoque automático: Introduzca el cabezal láser bajo el complemento Enfoque automático y empuje la manguera de aire negra hacia arriba > Utilice Llave hexagonal de 2,5 mm para apretar el tornillo de fijación en el lado izquierdo del cabezal láser.


6. Conecte los tubos nuevamente: Gire previamente la manguera de agua de dos vueltas a dos vueltas y media (la posición de la abrazadera de la manguera se puede utilizar como referencia) > Conecte el accesorio de barra de nuevo al sensor de flujo.

Conecte ambos tubos al conector metálico y vuelva a fijar las abrazaderas

Gire el tornillo indicado en la imágen para abrir el depósito de agua


7. Apague la máquina y desenchufe el cable de alimentación:

Apague la máquina y desenchufe el cable de alimentación antes de añadir el agua manualmente.

8. Añada el agua manualmente:

Utilice una llave plana para abrir el depósito de agua > Coloque el embudo > Llene la bomba de agua con agua destilada.

9. Enchufe el cable de alimentación y ponga en marcha la máquina:

Enchufe el cable de alimentación y ponga en marcha la máquina.

10. Activar el "Enfriador":

Después de encender la máquina, haga clic en "MANTENIMIENTO" en la pantalla > Después de que el cabezal del láser esté en su sitio, haga clic en "Enfriador", entonces el agua de refrigeración empieza a entrar en el tubo del láser, y el nivel del agua de la bomba de agua baja. Si la bomba de agua no funciona, póngase en contacto con su distribuidor.

11. Vuelva a apretar la tapa de la bomba de agua:

Repita los pasos 7 ~ 10 hasta que el nivel de la bomba de agua alcance el 80% de su capacidad y el nivel de agua ya no baje debido a la adición en el tubo láser, entonces puede utilizar una llave de doble cara para apretar la tapa de la bomba de agua hacia atrás para completar el cambio de agua.

- Observe cuidadosamente la subida del nivel del agua para evitar que se desborde.

- Utilice agua destilada para evitar que las impurezas afecten al efecto de refrigeración del agua.

- Por favor, no toque la zona cercana al lado de alta tensión del tubo láser después de enchufar el cable de alimentación para evitar una descarga eléctrica.

- Cuando utilice la página "MANTENIMIENTO", evite tocar el interruptor del láser o poner la mano en la cola del tubo láser.

- Se recomienda llenar el agua hasta más del 80% o presionar el tubo de agua al añadir el agua, así es menos probable que se produzcan burbujas de aire.

- No debe haber un gran número de burbujas de aire dentro del tubo láser para evitar que se afecte la eficiencia de disipación de calor.

- Compruebe que la manguera de agua no debe estar doblada o retorcida para evitar que afecte a la suavidad del flujo de agua.
